Промывка и опрессовка системы отопления: подробная инструкция

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

  • Если система была в эксплуатации, сливается теплоноситель.
  • К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
  • В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

  • Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
  • Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
  • Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
  • Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудованияИспыательное давлениеДлительность испытанияРазрешенное падение давления
Элеваторные узлы, водонагреватели1 МПа(10 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами 0,6 МПа (6 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами 1 МПа (10 кгс/см2)15 минут0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)10 минут0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)30 минут0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

  • Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
  • Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Инструкция по промывке отопительной системы

Схема пневмоимпульсной очистки

Существует 2 основных метода промывки отопительной системы, а именно:

  • с применением специального гидропневматического оборудования;
  • с использованием химических реагентов.

Промывание по гидропневматическому методу

Гидропневматическая промывка систем отопления — инструкция

Гидропневматическая промывка систем отопления — инструкция

Этот способ активно используется отечественными ЖЭКами и является достаточно эффективным. Нужно лишь делать все в соответствии с технологией.

Принцип предельно простой: сначала из системы сбрасывается вода, затем она подается обратно. Для «подгона» водяного потока применяется специальный пневматический насос. В результате под воздействием довольно мощного напора происходит отслаивание накипи и прочих отложений, а при сливе воды они выводятся из системы.

Для самостоятельного проведения такой процедуры вам понадобится пневматический насос, способный нагнетать давление более 6 кг/см 2 .

Последовательность действий выглядит следующим образом.

Перед началом работы нужно перекрыть все краны

Торцевые футорки откручиваются с помощью ключа

Первый шаг. Перекрываем задвижку «обратки».

Схема линий отопительной системы

Второй шаг. Подключаем пневматический насос к вентилю, установленному после задвижки.

Третий шаг. Сбрасываем «обратку».

Четвертый шаг. Даем пневматическому насосу нагнести давление выше 6 кг/см 2. а затем открываем вентиль, к которому он подключен.

Пятый шаг. Поочередно перекрываем все стояки. Делаем это так, чтобы в один момент было перекрыто не более 10 стояков. Соблюдение этого правила сделает процедуру промывки максимально эффективной.

Шестой шаг. Переводим систему на сбрасывание в обратном направлении. Для этого делаем следующее:

  • закрываем сброс и перекрываем вентиль, соединенный с насосом, и выключаем прибор;
  • закрываем открытую задвижку, а затем открываем подобную на «обратке»;
  • сбрасываем отопительную систему. Для этого подключаем пневматический насос к вентилю на обратном направлении, после чего открываем вентиль и включаем насос. Жидкость будет двигаться уже в другом направлении.

Определить необходимую длительность промывки можно «на глаз». Из системы начала выходить чистая прозрачная жидкость? Можно заканчивать! Верните задвижки и вентили в изначальное положение и отключите насос.

Для сбора грязной воды подготовьте подходящую емкость. При желании можете подключить к батарее шланг и обеспечить отведение грязного теплоносителя в канализацию.

Химическое промывание

Схема химической промывки труб

К использованию этого метода можно прибегать только в двух случаях, а именно:

  • при необходимости прочистки системы отопления с естественной циркуляцией, построенной с применением стальных труб. Использовать химические реагенты целесообразно в ситуациях, когда ввиду любого рода причин нет желания промывать всю систему. Чаще всего засорения откладываются в теплообменниках. Заиливаться же система может по всему периметру. Во втором случае от химической промывки особого толка не будет;
  • при необходимости восстановления старой системы отопления. За десятки лет эксплуатации трубы могут засориться и зарасти настолько, что мощности пневматического насоса будет недостаточно для эффективной прочистки. Можно, конечно же, было бы взять более мощный насос, однако никто не даст гарантий, что трубы не лопнут под таким напором.

Важно! Если трубы очень старые, со следами коррозии и деформационными повреждениями, от промывки может не быть никакого положительного результата. Химические реагенты попросту растворят ржавчину, в результате чего трубы начнут протекать

Единственным эффективным решением в подобной ситуации станет замена отслуживших магистралей.

Реагент для промывки

Принцип промывки простой: вместо теплоносителя в систему заливается специальный раствор, содержащий кислоту и щелочь. Затем обеспечивается циркуляция смеси на протяжении 2-3 часов (если прочищается не магистраль с естественной циркуляцией, для этого нужно будет подключить пневмонасос), после чего она сливается, и трубы заполняются стандартным теплоносителем.

Реагенты для промывки и защиты систем отопления

Важно! По требованиям СНиП подобного рода реагенты запрещено сливать в канализацию. Лучший вариант – нейтрализация использованной смеси с помощью специального состава

Его вы можете купить там же, где и промывочный раствор.

Ни в коем случае не используйте такие химические смеси для прочистки труб из алюминия. Если изделия и останутся целыми после подобной промывки, служить они будут значительно меньше.

Обязательную промывку системы частного дома рекомендуется производить не реже, чем раз в 7 – 10 лет

Последовательность работ по опрессовке системы отопления

Как подготовить систему отопления к опрессовке

Основной целью опрессовочных работ является проверка отопительного контура на герметичность. Нагнетаемое при испытании избыточное давление провоцирует выход из строя непригодных к дальнейшей эксплуатации узлов, приборов и помогает определить аварийные участки.

На подготовительном этапе производят отключение всей отопительной системы, слив теплоносителя (антифриза или воды). Перед опрессовкой осматривают узлы, вентили и прочую запорную арматуру, отсекают контур отопления заглушкой от общей магистрали. При необходимости реставрируют изоляцию трубопровода и меняют сальниковые уплотнители.

Процесс опрессовки отопительной системы

Сама процедура включает следующие этапы:

  • наполнение системы водой или воздухом под допустимым давлением (выше рабочего в 1,5 раза), используется гидравлическое или пневматическое оборудование;
  • определение неполадок в системе;
  • определение протечек, мест выхода воды и воздуха.

Опрессовочные работы

Во избежание порыва трубопровода в ходе проверки контролируют показания манометров. Чтобы обнаружить протечки в многоэтажном доме, спуск воздуха или воды осуществляют при давлении выше рабочего на 30%. Заданную величину отслеживают в течение получаса, если показания остаются стабильными, то опрессовка считается завершенной.

Падение давления свидетельствует о разгерметизации, протечках в контуре отопления. Выявляют место аварии. Перед ремонтом сливают воду (допускается частичный слив), восстанавливают герметичность, затем вновь проводят опрессовку.

Узел управления отопительной системы

При каком давлении проводят испытания

Чтобы правильно выбрать давление для опрессовки ориентируются на рабочие показатели давления: для частных домов – 1,5-2 атмосферы, для малоэтажных строений с централизованной сетью – 2-4 атмосферы, в 9-этажных домах – 5-7 атмосфер, в высотках – 7-10 атмосфер, от ТЭЦ по теплотрассе давление теплоносителя составляет 12 атмосфер.

Показатели допустимого давления в трубах

Опрессовочные работы при запуске нового отопительного оборудования проводятся под давлением в два раза превышающем стандартные значения. Все последующие испытания делают при повышении давления на 20-50% от рабочих показателей.

Кто занимается опрессовкой отопления

Обязанность подготовки отопительных систем возложена на организации, эксплуатирующие помещения. Жилые дома обслуживают работники коммунальных служб управляющих компаний. В административных, производственных помещениях подобная работа выполняется обслуживающим персоналом.

Исходя из норм безопасности и позиции профессионального подхода, обращаться при необходимости опрессовки и промывки отопления лучше к аттестованному персоналу. Квалифицированные опрессовщики владеют необходимыми знаниями и технологиями. Кроме того, у них есть специальное оборудование и возможность беспрепятственно работать на тепловом узле.

Что такое акт опрессовки?

По окончанию профилактических работ выдается подтверждающие безопасность эксплуатации документы:

  • акт гидравлического испытания;
  • акт опрессовки;
  • справка, подтверждающая готовность системы.

Акт опрессовки системы отопления. Составляется этот документ уполномоченным инженером и служит подтверждением того, что все работы были проведены по правилам и испытания закончились успешно. Помимо всего прочего, в акте указываются параметры проведенной опрессовки и дается заключение о работоспособности оборудования и его готовности к отопительному сезону.

Промывка и опрессовка специалистами гарантирует не только качество работ, но и надежность системы отопления в течение отопительного сезона. Если после запуска системы после промывки и опрессовки возникают дополнительные шумы, значит, в контурах появились пробки. Их убирают посредством прогревания системы и спуска воздуха через клапаны в радиаторах.

При необходимости в систему доливают воду. Для того чтобы в систему отопления не попадали твердые частицы из водопровода, рекомендуется на входе устанавливать фильтры грубой очистки. При профилактической промывке системы необходимо также снимать и промывать сеточку фильтра.

Таким образом, опрессовка системы отопления воздухом или водой позволяет продлить срок эксплуатации контура обогрева и защитить жилье от возможных протечек. Однако проводить воздушные испытания имеют право только специалисты, тогда как гидравлическую проверку можно осуществить самостоятельно.

Этапы опрессовки

Работа проводится со следующей периодичностью:

  • при запуске новой системы;
  • ежегодно после отопительного сезона;
  • после промывки или ремонта теплотрассы с заменой труб.

Для многоквартирных домов подготовка заключается в следующем:

  1. Осмотр запорной арматуры в элеваторах, центральных трубах, стояках. На чугунных задвижках меняют сальники, обновляют паронитовые прокладки между фланцами соединений, меняют негодные болтовые соединения.
  2. Методом визуального наблюдения обследуют трубы, арматуру на присутствие трещин, сколов, коррозии, дефектов. Производят ремонт при необходимости.
  3. Проверяют теплоизоляцию стояков, магистральных труб в подвалах.

Опрессовка после очистки давлением нужна для выявления возможных протечек

Опрессовочные процедуры и испытание проводят с учетом параметров обогревателей, теплового оборудования внутри помещения. Нормативы разрешают использовать рабочее давление до 6 бар для чугунных радиаторов отопления. При их нахождении в стенах максимум — 10 бар.

Гидравлические испытания проходят так: система проверяется в целом, потом на тепловой узел подается давление выше рабочего.

Согласно Правилам 115 п. 9.2.13., испытания проводят давлением не ниже:

  • 1 Мпа — элеваторы, подогреватели систем отопления и ГВС;
  • 0,6 Мпа — чугунные и стальные радиаторы отопления;
  • 1Мпа — конвекторные, панельные обогреватели;
  • рабочего давления плюс 0,5—1 Мпа для горячего водоснабжения;
  • давления, записанного в инструкции изготовителя для калориферов.

Проверочное давление в паровых системах выбирает изготовитель от максимума до рабочего минимума:

  • минимум — не ниже 0,2 Мпа, но не менее 1,25 рабочего;
  • максимум устанавливается расчетом на прочность по нормам;

Опрессовки происходят при температуре от + 5 градусов. При отрицательной — в экстренных случаях.

Если видимой течи нет, но давление падает, манометр показывает неполадки в скрытых местах

Этапы опрессовки:

  1. Наполнение системы холодной водой. При работах температура жидкости не более 45 градусов. Давление повышается постепенно. Контроль ведется с помощью манометра.
  2. По достижении установленного давления система остается в покое около 30 минут.
  3. Во время простоя осуществляется осмотр на наличие протечек в трубах, батареях. Убеждаются в отсутствии подтеков. Способ контроля — размещение в опасных местах туалетной бумаги или обертывании ей труб. При протечках видны пятна воды, ила.
  4. Контроль происходит по показаниям манометра. Течь бывает в недоступном для наблюдения месте. Падение давления предупредит об этом.

По окончании опрессовки выдается акт о годности к эксплуатации.

Как происходит испытание системы?

Выполняется промывка и опрессовка системы отопления при помощи специального оборудования – пневматическая или гидравлическая насосная установка. Выбор используемого прибора зависит от того, проверка проверяется водой или воздухом.

Инспектирование на непроницаемость осуществляется посредством нагнетания в контур воды или воздуха под высоким давлением. Для индивидуальных домовладений давление, как правило, достигает ориентировочно 2 атм.

В многоквартирных строениях проверки выполняются под гораздо более высоким напором. Его степень также зависит от рабочего давления и превосходит его на 20-30%. По окончании всех работ по поверке разводки составляется акт опрессовки.

Если система негерметична, то в процессе осуществления опрессовки нагнетаемая жидкость или воздух выходят наружу. Так выявляются «слабые» участки в оборудовании и вовремя устраняются все изъяны. Имеются специально установленные правила ревизии системы отопления, согласно которым выполняться она должна хотя бы один раз в год.

Перед проверкой обязательно контролируются все вентили, запорная арматура и другие компоненты конструкции. В случае необходимости для повышения степени герметичности в требуемых местах добавляется сальниковое уплотнение. В процессе опрессовки консорукция изолируется от основного водопровода при помощи заглушек. Также согласно нормам СНИП 3.05.01-85 п. 4.6 обязательно отключается котел и расширительный бак, после чего выполняются испытания системы отопления.

Способы промывки

Перед тем, как промыть систему отопления в частном доме своими руками, потребуется изучить методы и выбрать лучший в конкретной ситуации. Есть пять вариантов промывки:

  • химическая;
  • дисперсная;
  • гидродинамическая;
  • пневмоимпульсная;
  • гидропневматическая.

При выборе важно учесть преимущества, недостатки и ограничения каждого из перечисленных способов

Химическая промывка

Технология достаточно проста и эффективна. Также ее отличает доступность и низкие финансовые затраты. Но стоит учесть, если в доме установлены алюминиевые элементы отопления, использовать химические реагенты запрещается. Если система и продолжит функционировать после такого испытания, то срок ее службы сильно сократится.

Еще один важный момент: слив реагентов из батарей. Государственные стандарты и правила запрещают утилизировать такие отходы в канализацию. Чтобы соблюсти требования, необходимо купить специальный состав для нейтрализации химических компонентов.

Порядок действий при промывке системы отопления в частном доме своими руками выглядит следующим образом:

  1. подбор состава в зависимости от особенностей отопления;
  2. приготовление раствора в строгом соответствии с инструкцией;
  3. заполнение системы отопления химическим веществом с помощью насоса;
  4. прочистка в течение 2—3 часов (период воздействия может меняться в зависимости от типа и сложности загрязнений);
  5. удаление раствора из труб, промывка системы отопления  под напором;
  6. заполнение системы теплоносителем.

Дисперсная промывка

Метод очень похож на первый. Но для проведения работ используют более современные составы. В этом случае смесь для промывки действует только на загрязнения, не вступая в контакт с материалом труб.

Таким способом промывают батареи из любых материалов. Работы можно выполнять независимо от времени года, но желательно сделать это до начала отопительного сезона. Зимой потребуется специальная техника, которая замкнет систему отопления.

Гидродинамическая промывка

Первые две технологии не всегда могут эффективно справиться с загрязнениями чугунных батарей. Кроме того, их нельзя назвать полностью безопасными для человека и окружающей среды. Гидродинамическая очистка не приносит никакого вреда экологии и позволяет полностью устранить проблемы чугунной системы.

Из недостатков метода нужно выделить его стоимость. Здесь не обойтись без профессионального оборудования, которое обеспечит высокое давление струи воды. Чаще всего так очищают трубы профессионалы. Предварительно в систему загоняют вещество, которое размягчает отложения.

Принцип заключается в снятии налета потоком воды. Сначала теплоноситель сбрасывается из труб, а после подается обратно под высоким давлением. Отслоившиеся загрязнения выводятся при повторном сливе.

Пневмоимпульсная промывка

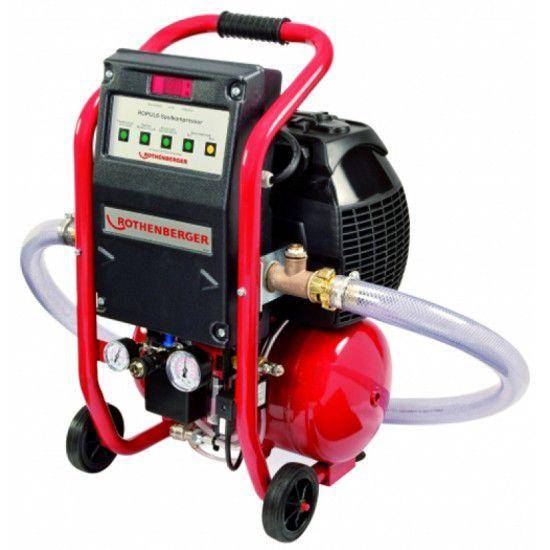

Для такой очистки потребуется специальный прибор, который создает импульсную волну в трубах, снимающую отложения на внутренних стенках. При этом давление в системе повышается. Вариант подойдет для любых труб, он не повреждает материал батарей. Работы разрешается проводить в любое время, даже в отопительный период.

Гидропневматическая промывка

Еще один метод с использованием специального оборудования. Установка нагнетает в трубы сжатый воздух, который смешивается с водой и взрыхляет все ненужности на стенках. Существует две технологии использования воздуха под высоким давлением:

  • Промывка с открытым спускным патрубком. Воздух нагнетается до тех пор, пока из системы не начнет сливаться чистая вода.
  • Воздух нагнетается в систему с закрытым спускным патрубком в течение 10 минут. После этого производится слив отработанной жидкости.

Механическая чистка

Промывку отопления своими руками можно выполнить и без использования специального оборудования и реагентов. Для этого из радиатора сливают теплоноситель, снимают батарею и промывают ее в ванной комнате с помощью душевого шланга. Напор воды при этом должен быть максимально возможным. Для большого слоя отложений используют металлические приспособления для чистки.

Перед сборкой системы тем же методом промывают трубы, очищают резьбовые соединения от ржавчины.

Промывка отдельного радиатора

Такой метод используют строго до начала отопительного сезона. Потребуется кран для промывки и штуцер с подходящей резьбой, резиновый шланг. Работу выполняют в таком порядке:

  1. подключают кран;
  2. присоединяют к нему штуцер и шланг;
  3. свободный конец шланга опускают в унитаз;
  4. открывают кран, придерживая шланг, промывают в течение получаса.

Опрессовка

Данная процедура позволяет выявить протечки при помощи гидравлического испытания. Суть ее состоит в подаче в трубы жидкости или воздуха под рабочим давлением.

Проведение опрессовки требуется всегда, если:

  • происходила замена элемента отопительного контура;
  • модернизировали всю систему;
  • ведутся подготовительные работы к зиме.

Оборудование, которое используется здесь, должно иметь мощность, достаточную для создания давления превышающее нормативно допустимое. Показатели для вашего конкретно дома нетрудно выяснить у коммунальщиков.

В первую очередь производится осмотр всех труб, соединений и радиаторов – это позволит сразу же выявить слабые места.

Далее к системе подключается насос и манометр и нагнетается давление, выше рабочего примерно на 1,2-1,5 атмосферы. Не забудьте перед этим включить аварийный клапан сброса. На протяжении нескольких следующих часов необходимо следить за показаниями прибора – в идеале они останутся неизменными. Если давление снижается, то начинают искать места протечек.

Сделать это несложно – достаточно просто смазать все швы и соединения обычным жидким мылом. Там, где герметичность нарушена, появятся пузыри. Все выявленные дефекты устраняются при помощи, например, холодной сварки. После этого опрессовку проводят снова.

Химические средства для промывки системы в частном доме

Различные химические промывки для отопительной системы выпускаются в виде концентратов, которые перед использованием нужно разводить водой в указанной пропорции, в виде порошков (тоже нуждается в разведении водой) и готовых к использованию жидкостей.

Жидкость для промывки системы отопления может изготавливаться на основе щелочных или кислотных компонентов. Кислоты активизируются очень быстро, поэтому при обращении с ними нужно быть осторожным. Щелочные компоненты не так быстро реагируют, но более безопасны в обращении. Биопрепараты для промывки системы отопления частного дома самые безопасные и экологически чистые.

Наибольшей популярностью пользуются следующие средства для промывки:

  1. Профессиональная промывка Медеск устранит любые отложения, не повредив нагревательное оборудование и трубопроводы. Подходит для использования в быту и на производстве. Состав не вступает во взаимодействие с уплотнителями и прокладками. Очищение происходит при температуре в 20°С. Раствор подходит для механического, химического и комбинированного очищения. Для нейтрализации действия состава трубопроводы хорошо промывают водой.
  2. Состав на основе кислоты Docker Thermo не содержит вредные вещества и не разрушает структуру металлических элементов. Подходит для использования в трубопроводах из металла и полимеров. Раствор не портит резиновые уплотнители. Для использования средство заливают в систему и дают ему циркулировать в течение 2-4 ч. Не подходит для алюминиевых элементов отопительных систем. Продается в концентрированном виде в емкости вместительностью 11 л.
  3. Средство на базе соляной кислоты Метилан Т борется с известковыми отложениями, ржавчиной и илом. Подходит для использования в трубах из стали и цветных металлов. Для слива в канализацию в отработку нужно добавить щелочной нейтрализатор. Продается в концентрированном виде в таре объемом 1-30 л.
  4. Эффективный раствор для очистки труб отопления Master Boiler Power используется для промывки котлов и радиаторов из различных видов металлов. Он хорошо справляется с плотными и органическими отложениями. Для приготовления раствора концентрат разбавляют водой в соотношении 1 к 17. Средство продается в таре вместительностью 0,6-30 кг. Перед сливом не нуждается в нейтрализации. Это средство разлагается биологически, оно не опасное и не токсичное, поэтому при проведении работ можно не использовать индивидуальные средства защиты.
  5. Раствор Дезоксил-3 предназначен для очищения трубопроводов водоснабжения и отопления. Он выпускается в форме концентрата в таре объемом 20 л. Эта жидкость не является огнеопасной и классифицируется как 3 класс токсичности. Для лучшего очищения рекомендуется использовать в комплексе с присадкой Дезоксил НО. Для нейтрализации повышенного пенообразования используют присадку Форал ПГ. Поскольку состав довольно агрессивный, при работе с ним нужно использовать индивидуальные средства защиты.

Отдельно стоит сказать о сливе отработанной жидкости в канализацию. Большинство составов могут биологически разлагаться, поэтому перед сливом в канализационную систему в них ничего не добавляют. Если в растворе нет биоразлагаемых компонентов, то перед сливом в канализацию в отработку добавляют нейтрализатор.

Гидропромывка, как и зачем

Гидропневмопромывка системы отопления основывается на подаче одновременно в участки трубопроводов воздуха под давлением в определенном количестве и воды. Водовоздушная смесь, которая образовалась при этом, выполняет очистку отопительных коммуникаций благодаря множественным импульсам, которые выполняет компрессор для промывки.

Импульсы в воде трубопроводов создают небольшие пузырьки, они и выполняют постепенное разрушение отложений на  стенках труб коммуникаций отопления.

Для того чтобы процесс промывки прошел успешно, необходимо выполнить расчеты:

  • Длин трубопроводов, которые будут промывать;
  • Расход и давление воздуха определяемый исходя из диаметров труб;
  • Скорости и расходы воды.

Типовая схема для проведения работ

Подготовка

Чтобы процесс гидропромывки прошел успешно, нужно индивидуально подходить к каждой системе отопления и учитывать её особенности.

В идеале перед процессом необходимо выполнить подготовительные мероприятия:

  • Обследовать все коммуникации отопления;
  • Определить участки трубопроводов (стояки, группы стояков), которые будут промываться отдельно, и разбить их на этапы;
  • Если есть необходимость, то нужно установить запорную арматуру, чтобы перекрывать участки трубопроводов и удалять вымытые отложения из отопительной системы;
  • Произвести расчеты расходов воздуха и воды для получения требуемого результата после промывки;
  • Определить необходимость проведения гидравлических испытаний (опрессовки) трубопроводов.

Подключенное оборудование к элеватору

После того как были проведены все подготовительные мероприятия, выполняется гидропромывка систем отопления до тех пор пока водовоздушная смесь не посветлеет. После промывки производится повторная опрессовка.

Качество проведенной промывки оценивается снижением гидравлического сопротивления системы отопления, которое определяется после и до гидравлических испытаний.

Метод проведения очистки системы отопления

В подачу выполняют врезку патрубка с диаметром двадцать – сорок миллиметров. Патрубок оборудован запорными элементами и обратными клапанами. Далее в систему можно начинать подавать воду и сжатый воздух.

Если вам пришлось иметь дело с системой маленьких размеров, то допускается подавать воду и воздух через уже существующие патрубки. Если имеется лишний объем воды, то его можно сбросить через спускные краны или для этого специально установить патрубок для спуска. В том случае если присутствует элеватор, то до начала промывки снимается конус и стакан.

Демонтированный элеватор отопления

В трубопроводы отопления сжатый воздух подается благодаря компрессору, который вы можете увидеть на фото и видео в нашей галерее. Компрессор вырабатывает воздух с давлением около 0,6 МПа. Чтобы промывающая жидкость не попала в ресивер компрессора, нужно на трубопровод установить обратный клапан. На подающую и обратную трубу устанавливаются манометры, со шкалой до одного мегапаскаля.

Сама промывка может проводиться двумя методами:

Проточным. Трубопроводы теплообеспечения вначале заполняются водой, при открытом вентиле воздухосборника. После заполнения труб вентиль перекрывают и начинают подачу сжатого воздуха. И воздушная, и водяная смесь одновременно подаются в трубопроводы.

Промывку прекращают, когда через патрубок начинает идти чистая вода. После этого вода сливается в дренаж. Этот метод используют для очистки систем отопления и ГВС;

Методом наполнения. При этом методе есть некоторая последовательность в действиях. Для начала трубопроводы заполняются водой, и закрывается вентиль. Во второй патрубок выполняют подачу сжатого воздуха в течение пятнадцати – двадцати пяти минут, зависит от диаметров труб и загрязнений.

После того как прекратили подачу воздуха вентиль закрывают и сливают воду через спускной патрубок. По завершении систему несколько раз промывают чистой водой.

Описание процесса

В ходе проведения промывки удаляются грязь, наслоения, известковый налет, окалина, ржавчина. Для успешной очистки выполняется ряд расчетов и предварительных шагов:

  • Параметры трубопровода: длина, диаметр.
  • Расход и давление воздуха.
  • Скорость и напор носителя.
  • Замеры отдельных групп стояков.
  • Проверка наличия запорной аппаратуры.
  • Необходимость добавления химических средств для старых систем.
  • Демонтаж оборудования, которое может пострадать от высокого давления.

Если длина трубопровода небольшая, осуществляют врезку патрубков на входе и выходе. Первый нужен для обратного движения, второй – служит для отвода грязной воды. При наличии крупных магистралей к работе подключают насосы для повышения скорости движения носителя и в случае недостаточной мощности компрессора. Существуют два метода гидропневматической промывки системы отопления:

1. Наполнительный метод.

Технология считается достаточно сложной, так как в процессе происходит заполнение жидкостью, затем подается сжатый воздух через каждые 15 минут. В работе участвует компрессор. При помощи гидроудара с поверхностей счищаются отложения, и поднимается грязь с нижней части радиаторов. Теплоноситель с примесями выпускают через сливной клапан системы. Промывка производится в несколько этапов, до момента полного освобождения оборудования от накипи. Способ весьма эффективен, но сложен в исполнении, поэтому лучше доверить обработку специалистам.

Прочистка системы отопления представляет собой одновременную закачку жидкости и воздуха через все участки. Перед подачей воды необходимо закрыть кран сборника, при работе компрессора откручивают спускной патрубок. Проходя сквозь все трубы и приборы, смесь очищает их, затем сливается. Процедура проводится непрерывно до момента выхода чистой жидкости. В сложных случаях при промывке в очищающую смесь включают химические реагенты. В воду добавляют щелочь или кислоту, способную растворить наслоения. Работа может осуществляться без участия компрессора, грязная вода выходит при подключении насоса. Количество средств зависит от длины и диаметра элементов системы. Метод считается быстрым и эффективным, но не подходит для промывки алюминиевых агрегатов, так как существует риск разрушения стенок от химикатов.

Опрессовка проводится после очистки труб отопления гидропневматическим методом. Процедура необходима для выявления дефектов и отсутствия герметичности в результате промывки. Систему заливают водой в медленном темпе, при этом рабочее давление должно составлять от 2 до 8 атмосфер, в зависимости от этажности дома. На протяжении получаса параметр сохраняется, производится проверка при помощи подсоединения манометра к входящему патрубку. Если прибор показывает минимальную величину, существует утечка, которую находят и устраняют. Для этого сливают воду, делают ремонт, затем снова наполняют систему до улучшения показаний манометра.

https://youtube.com/watch?v=Y1TiLyHdI4k

Прочистка труб отопления с помощью гидропневматической промывки является требованием при подготовке к сезону. К сожалению, не всегда соблюдается периодичность процедуры, что часто приводит к поломке оборудования и аварии на магистрали. После выбора методики проведения необходимо договориться со специалистами об опрессовке. Это поможет выявить возможные дефекты и места разгерметизации.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
