Самодельный газовый котел отопления: процесс изготовления, необходимый материал

Рекомендации по выбору материалов

Чтобы сделать надежный пиролизный котел своими руками, нужно для топки взять легированную жаропрочную сталь толщиной не менее 5 мм, нельзя использовать простой низкоуглеродистый металл, он быстро прогорит. Жаропрочные марки сталей легированы хромом и молибденом, для их сваривания лучше применять соответствующие марки электродов. Чтобы корпус топки служил дольше, в местах с самой высокой температурой его надо облицевать изнутри огнеупорным кирпичом. То же самое делается и во вторичной камере.

Конструкция пиролизного котла

Для водяной рубашки можно брать обычную углеродистую сталь марки СТ 20 толщиной не менее 3 мм. Между наружной поверхностью топки и внутренней поверхностью водяной рубашки необходимо точечно приваривать ребра жесткости через каждые 15–20 см. Это будет предохранять внешнюю оболочку от разрушения при повышении давления и температуры теплоносителя в экстремальном режиме работы агрегата.

Жаротрубный теплообменник, которым снабжается пиролизный газогенератор, сваривается из нескольких труб, чья площадь наружной поверхности должна соответствовать или быть немного больше расчетной. Материал трубы – углеродистая сталь СТ 20, но если удастся найти жаропрочную, то это будет только лучше. Дверцы обеих камер сваривают двухслойными, закладывая внутрь асбест или другой теплоизоляционный материал, стойкий к высокой температуре.

Качественную сборку котла своими руками лучше производить в заранее подготовленном месте, где сразу можно будет выполнить его испытания. Если в наличии есть компрессор, можно проверить качество сварных соединений без заливки водой. Достаточно создать в рубашке избыточное давление и при этом промазать все швы мыльной пеной. В противном случае придется залить в рубашку теплоноситель, разжечь котел и внимательно наблюдать за всеми соединениями.

Для управления производительностью вентилятора потребуется приобрести комплект автоматики: контроллер и датчики. С их помощью автоматически регулируется температура теплоносителя в рубашке. Изготавливать и регулировать пиролизные котлы отопления своими руками не столь уж сложно, если есть соответствующие умения и навыки, а экономию средств можно получить значительную.

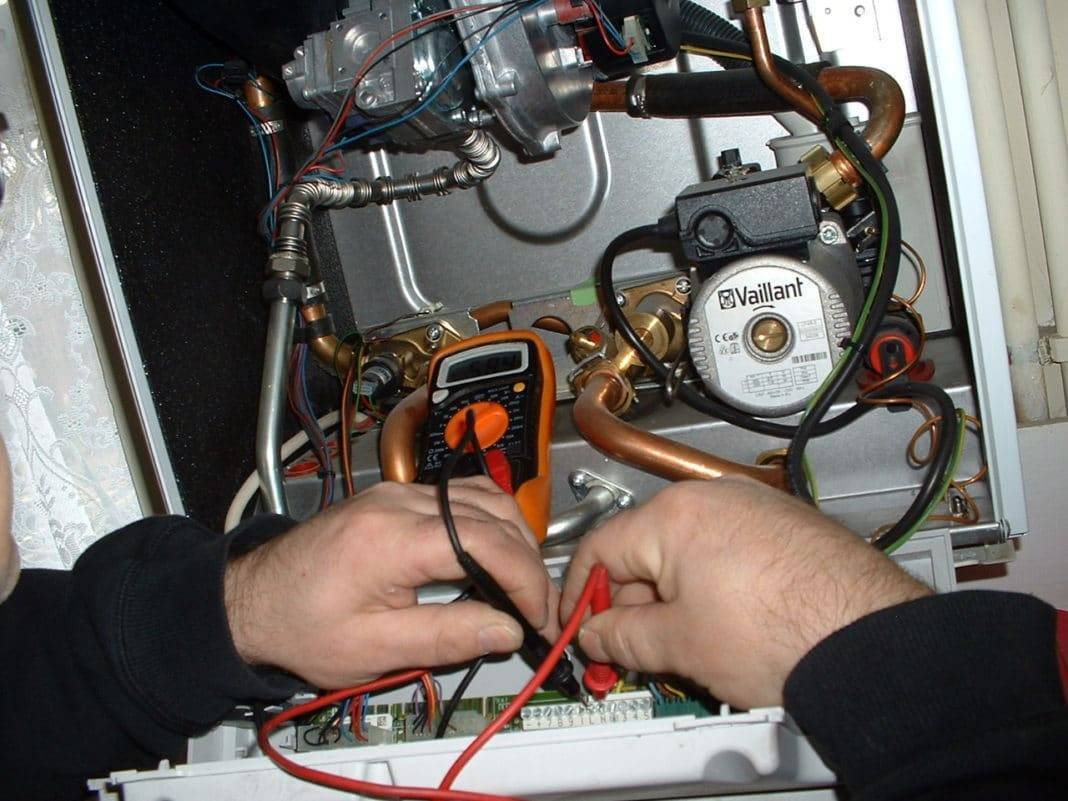

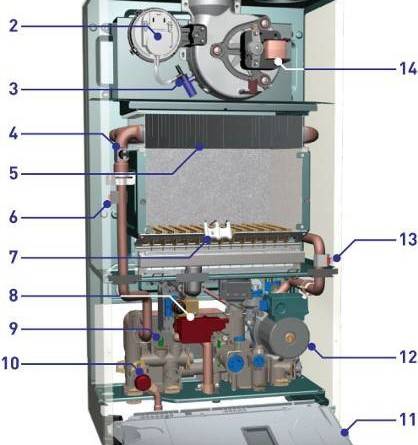

Причины поломок

Газовые отопители считаются весьма надежными устройствами и редко выходят из строя.

Специалисты сервисных центров сформулировали несколько основных причин, по которым оборудование может выйти из строя:

низкое качество воды

Эта причина актуальна для двухконтурных котлов, подающих горячую воду в локальную систему водоснабжения. Минеральные отложения и ржавчина постепенно накапливаются в трубках теплообменника второго контура, снижая их сечение и вызывая коррозию, вплоть до полного перекрытия. При снижении циркуляции воды соединения теплообменника подвергаются перегреву и могут разрушиться. Для предотвращения такой ситуации следует установить на входе контура фильтр механической очистки и периодически менять в нем фильтрующий элемент.

Низкое качество воды – возможная причина поломки газового котла

качество электроснабжения

Перепады напряжения, фазовые броски, периодическое отключение питания и другие проявления низкого качества электроснабжения приводят к работе электрооборудования отопителя с перегрузками, узлы его при этом подвергаются ускоренному износу. Особо сильные скачки напряжения могут привести к их полному выходу из строя. Для борьбы с низким качеством электропитания применяют следующие способы:

  • установка стабилизатора избавит от бросков напряжения;
  • подключение блока бесперебойного питания на аккумуляторе позволит пережить кратковременные отключения напряжения;
  • электрогенератор с двигателем внутреннего сгорания обеспечит электропитанием на случай длительных перебоев.

Следует заранее оценить качество сети, приобрести и подключить необходимые устройства заблаговременно

неправильная установка оборудования

Если агрегат монтировал мастер-любитель, то могут быть выполнены не все требования монтажной инструкции:

  • отсутствие заземления (или неправильное заземление) аппарата приводит к накоплению статических зарядов на корпусе и шасси и может повредить электронную систему управления;
  • в системе отопления остались воздушные пробки, это приводит к перегреву и повреждению теплообменников и трубопроводов, может также выйти из строя циркуляционный насос;
  • неправильное подключение входных и выходных патрубков, пренебрежение аварийными клапанами или блокирование их вентилями может привести к перегреву теплоносителя и выходу из строя трубопроводной системы

Встречаются также и ошибки в монтаже коаксиального дымохода, в результате он начинает обмерзать и датчик тяги отключает котел.

несоблюдение условий эксплуатации

часто возникает у тех владельцев, которые неправильно рассчитали мощность котла и не предусмотрели 20% запаса на экстремальные погодные условия. В таких домах во время сильных морозов или ветра устройство долгое время работает на предельной мощности. Автоматика будет периодически выключать газ. Кроме того, такая эксплуатация приводит к его ускоренному износу и выходу из строя в самый разгар холодов.

Требования к котельной

В частном доме для монтажа газового котла, которое имеет мощность более 30 кВт, должно быть оборудовано отдельное помещение, соответствующее всем требованиям инструкциям. Нередко под котельные отводят комнату в подвальном помещении, но необходимо учитывать, что такая установка возможна только в одноквартирных жилых домах.

В частном секторе можно устанавливать приборы любой мощности, ведь их обычно располагают в пристройках к дому. При таком способе производится отопление не только жилых, но и подсобных помещений. Основные требования, предъявляемые к котельной:

  1. Общая площадь комнаты должна быть не менее 4 м2. Кроме того, в одном помещении нельзя разместить больше двух котлов.
  2. Высота потолка не менее 2,2-2,5 м.
  3. Обязательным условием является наличие окна для естественного освещения. На каждые 10 кубометров объема комнаты должно быть не менее 0,3 м2 окна.
  4. Минимальная ширина дверного проема составляет 80 см.
  5. Дистанция от котла до двери не меньше одного метра, оптимальное значение 1,3-1,5 м.
  6. После установки необходимо предусмотреть свободное пространство для проведения профилактических и ремонтных работ.
  7. Для минимизации шумов и вибраций агрегат следует размещать устойчиво и горизонтально.
  8. Необходимо сделать из негорючих материалов пол и стены, последние в непосредственной близости к отопительной установке нужно дополнительно отделать термостойким материалом.
  9. В помещении обязательно нужен подвод холодной воды, кроме того, в полу необходимо сделать сливную систему.
  10. Все розетки должны быть с заземлением.

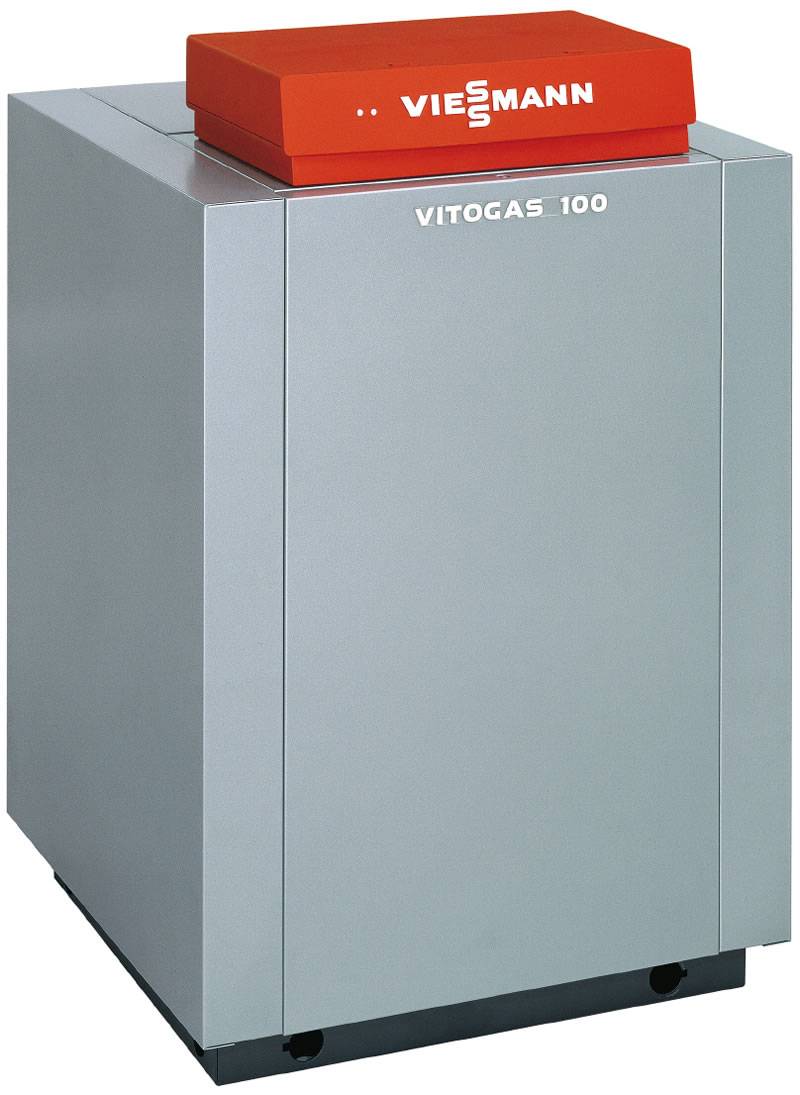

Монтаж напольной газовой модели

Самостоятельная установка газового отопительного котла в систему должна производиться по стандартам СНиП.

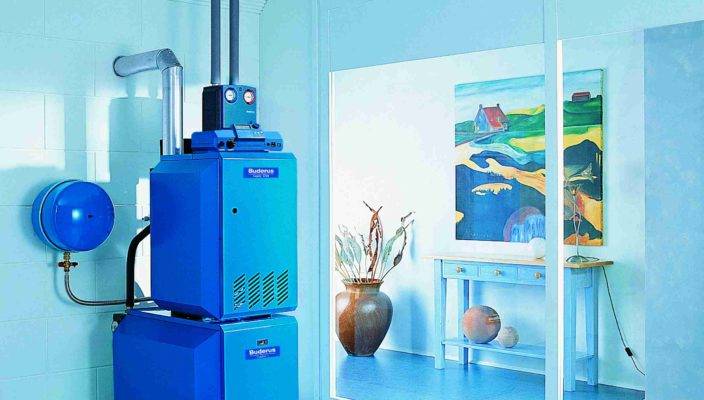

Смысл отдельной котельной

Для напольного котла, работающего на газе, требуется отдельное помещение с параметрами, не менее стандартных. В двери делают сквозное отверстие, чтобы воздушные потоки проникали в котельную, либо устанавливают окно с форточкой.

Дымоход должен быть герметичным, для большей вероятности защиты можно установить две трубы, разместив одну внутри другой.

Исключается риск отравления угарным газом, выделяемым в процессе горения, в случае затухания горелки. Существенно снижается риск возникновения пожара.

Готовим помещение

Напольное газовое устройство отопления размещают, чтобы был свободный доступ на случай ремонта, для постоянного технического обслуживания.

В котельной проводят водопровод, систему водоотведения.

Напольные модели отопительного оборудования весят много, необходимо прочное основание с огнестойким покрытием перед установкой. Подойдет бетонная стяжка, керамическая плитка, камень, брусчатка.

Формирование фундамента под котел

Электропроводку к котлу прокладывают только закрытого типа, с монтажом выделенного распределительного щитка.

Стены покрывают только негорючими материалами, типа штукатурки, плитки.

Запрещается хранить на территории котельной легковоспламеняющиеся предметы, размещать вблизи выход дымоходной трубы и вентиляцию с забором воздуха.

Соединение с газоотводом, коммуникациями

Для вывода продуктов горения рекомендуется установка конструкций коаксиального типа с утеплением негорючим материалом между трубами.

Дымоотвод закрепляется на стене кронштейнами, составляющие секции скрепляются замком.

В местах соприкосновения труб с перекрытием потолка или крыши, дымоход укрывают негорючей прослойкой, в точке соприкосновения с кровлей используется гидроизоляция. Дополнительно место стыка с кровлей покрывается мастикой.

Врезка дымохода

Наверху дымоотводной трубы должен быть колпак, предотвращающий попадание внутрь мусора, осадков.

Когда конструкция для отведения дыма готова, приступают к установке агрегата.

На подводящих трубах отопления формируют резьбу, патрубки подсоединяют гайками, фум-лентой, которую наматывают на резьбу перед закручиванием. Используют сантехнический лен с покрытием жидким герметиком.

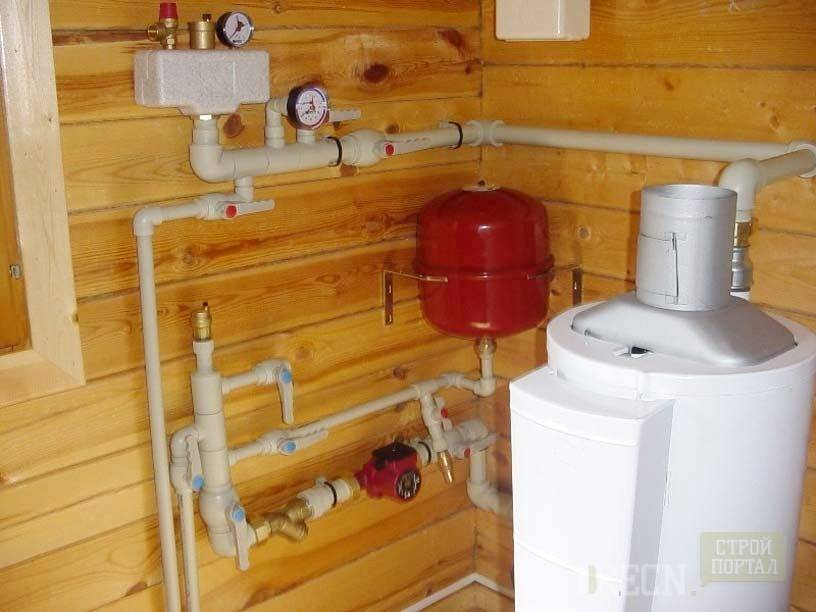

Пример подключенного котла

Подключение к линии подачи газа должен осуществлять только специалист из газовой службы. Стыковку с магистралью оставляют на самый конец: мастер выполняет подключение, проводит тестовый запуск.

Пробный запуск газового прибора

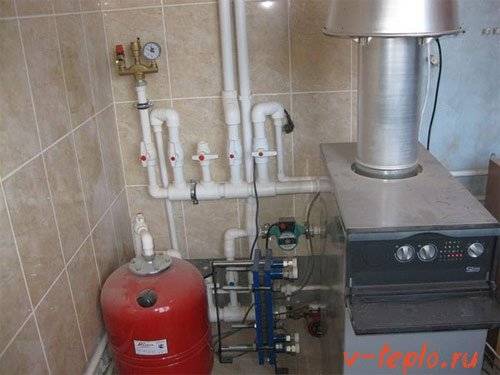

Пример подключения газового теплогенератора напольного типа:

Как установить?

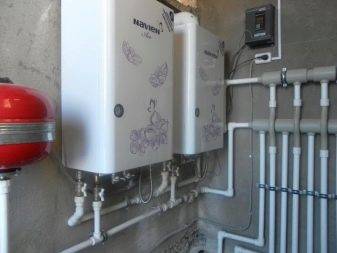

Настенный

Несмотря на известные трудности, многие люди предпочитают подключение настенных газовых котлов. Часто подобное оборудование называют миниатюрными котельными. Подсоединить настенный источник тепла можно к одной системе или к совокупности двух контуров в зависимости от того, как именно он устроен. Если система оснащена открытой топкой, она будет брать воздух из самого помещения. Если раньше уже был смонтирован и использовался дымоход, он должен быть проверен предварительно.

Нередко возникает ситуация, когда грязь отваливается и закрывает проход горячим газам. Подключить котел к уже существующему дымоходу можно только через трубу из металла. Обязательно нужно выяснить, насколько она будет устойчива к механическим разрушающим воздействиям, к контакту с разогретыми газами и продуктами горения. До поворота, когда труба дымового хода выводится из нагревательного прибора, требуется протянуть вертикальный сегмент, длина которого будет на 200% и более превосходить диаметр.

Следующую зону требуется установить с восхождением, при этом уклон устремляется в сторону котла. Закрытая камера сжигания топлива подразумевает применение вентилятора. Воздух он подгоняет с улицы, и отпадает потребность в подсоединении к индивидуальному дымовому ходу. Можно сделать вывод в совокупный дымовой канал либо через коаксиальный туннель, встроенный во внешнюю стену. Но придется контролировать, чтобы разного рода загрязнения не попадали на сам вентилятор, и проверять это в первый раз нужно еще при монтаже.

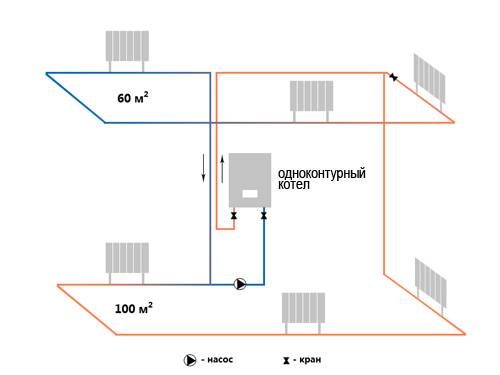

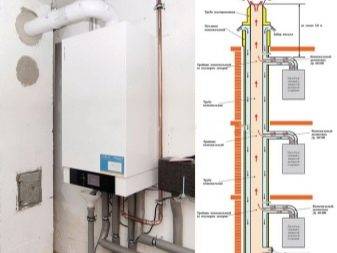

Рекомендованная схема монтажа стенных отопительных устройств на природном или сжиженном газе подразумевает подъем труб для взятия свежего воздуха на 2,2 м от земли с выводом из стены хотя бы на 1,8 см. Трубы, при помощи которых отводится дым, требуется наклонять вниз, тогда они смогут выбрасывать конденсат и не засоряться им. Промежуток от стен до трубы основательно заделывается, чтобы грязь и дождевая вода не проникали в жилище

Очень важно отсутствие перед наружной трубой для выброса газов любых препятствий на расстоянии 150 мм как минимум. Все конструкции, которые поднимаются выше этой трубы, размещают на высоте от 0,25 м, чтобы не нарушать движение дымового потока

О факте установки газового котла должна быть предварительно оповещена соответствующая надзорная служба. Независимо от его типа требуется после получения товара сверить комплектацию с описанием в сопроводительных документах и в рекламных буклетах. Немедленно нужно связаться с продавцами или поставщиками даже тогда, когда отсутствует всего лишь одна деталь. Правильно будет до установки отопительного агрегата промыть его трубы и внутренние водяные каналы, а также промыть трубы основного отопительного контура, если он уже смонтирован ранее. Котлы, на каком бы топливе они ни работали и какую бы мощность не имели, должны ставиться на ровные основания из твердых огнеупорных материалов.

Зависимое от электрической сети оборудование подключается через обособленный контур проводки. Этот контур в любом случае оборудуется рубильником и стабилизатором напряжения. Поставить своими руками можно какой угодно котел, за исключением газового; это уже прерогатива профессионалов с допуском.

Подключение отопительного оборудования к водопроводу и сетям водяного отопления должно производиться только после того, как устройство прочно займет отведенное ему место. Большинство настенных моделей подключается к дополнительному оборудованию через торец, для этой цели используют входящие в набор поставки фильтры и патрубки.

Технология установки газового оборудования

Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.

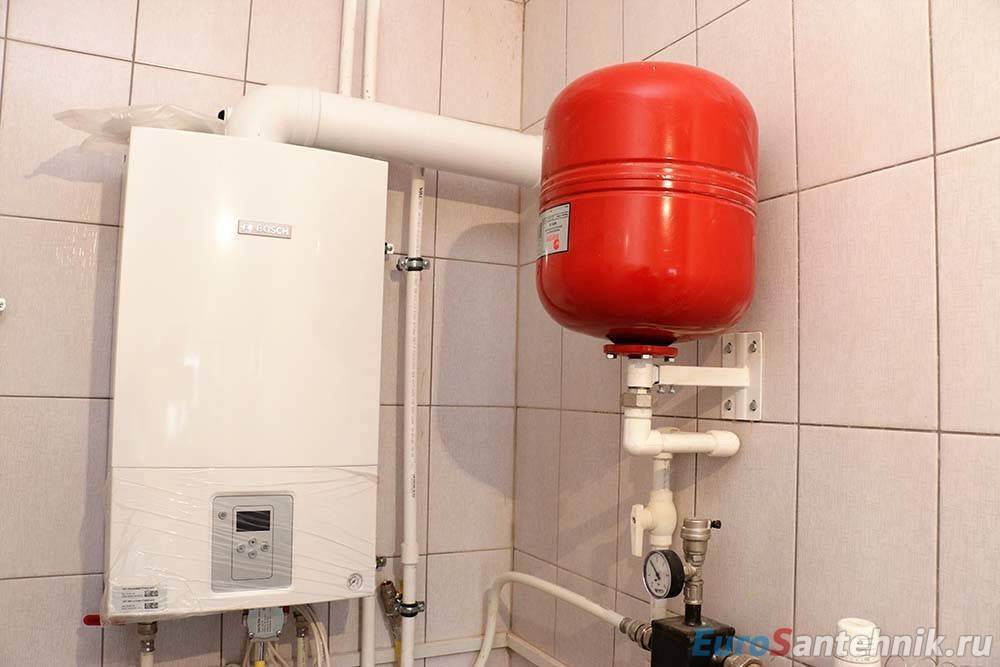

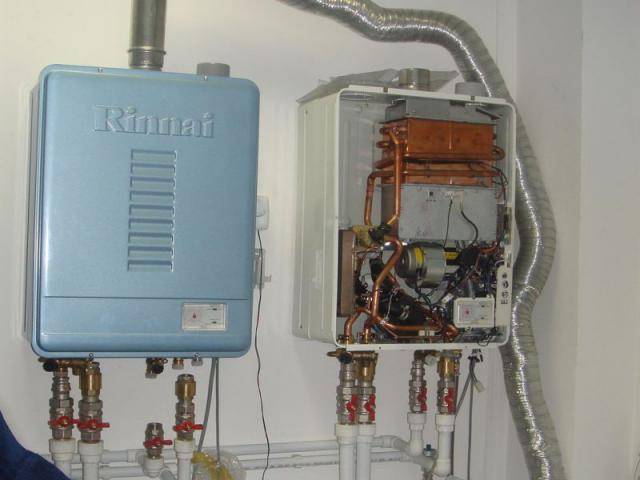

Установка настенного котла

  1. Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
  2. Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
  3. Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
  4. Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
  5. Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
  6. Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
  7. Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
  8. Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.

ВАЖНО! Первый запуск проводится в присутствии газовщика.

Монтаж напольного котла

  1. Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
  2. Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
  3. Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
  4. Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
  5. Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
  6. Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.

Напольные

В целях экономии хозяева сами пытаются разобраться в том, как установить напольный газовый обогревательный котел в одноэтажном деревянном доме. Базовые требования включают в себя следующие пункты:

  1. Укрепление места, где будет расположен котел. Лучше всего сделать стяжку или аккуратно уложить плиты из бетона.
  2. Между котлом и поверхностью стены оставляется зазор минимум 15 см.
  3. Если основание дома не огнеупорное, тогда необходима дополнительная обшивка металлическим листом. Лучше всего изолировать стены кровельной сталью, которую накладывают на лист из асбеста шириной минимум 30 мм.
  4. При помощи строительного уровня оценивается состояние пола, так как поверхность под котлом должна быть идеально ровной.
  5. Подключение дымохода запрещено без предварительной проверки тяги.
  6. Монтируются фильтры, которые не задерживают мусор на входе в теплообменник.
  7. На финальном этапе подготовленный двухконтурный котел присоединяется к водопроводным трубам.

В видеоролике представлена актуальная информация об установке котла:

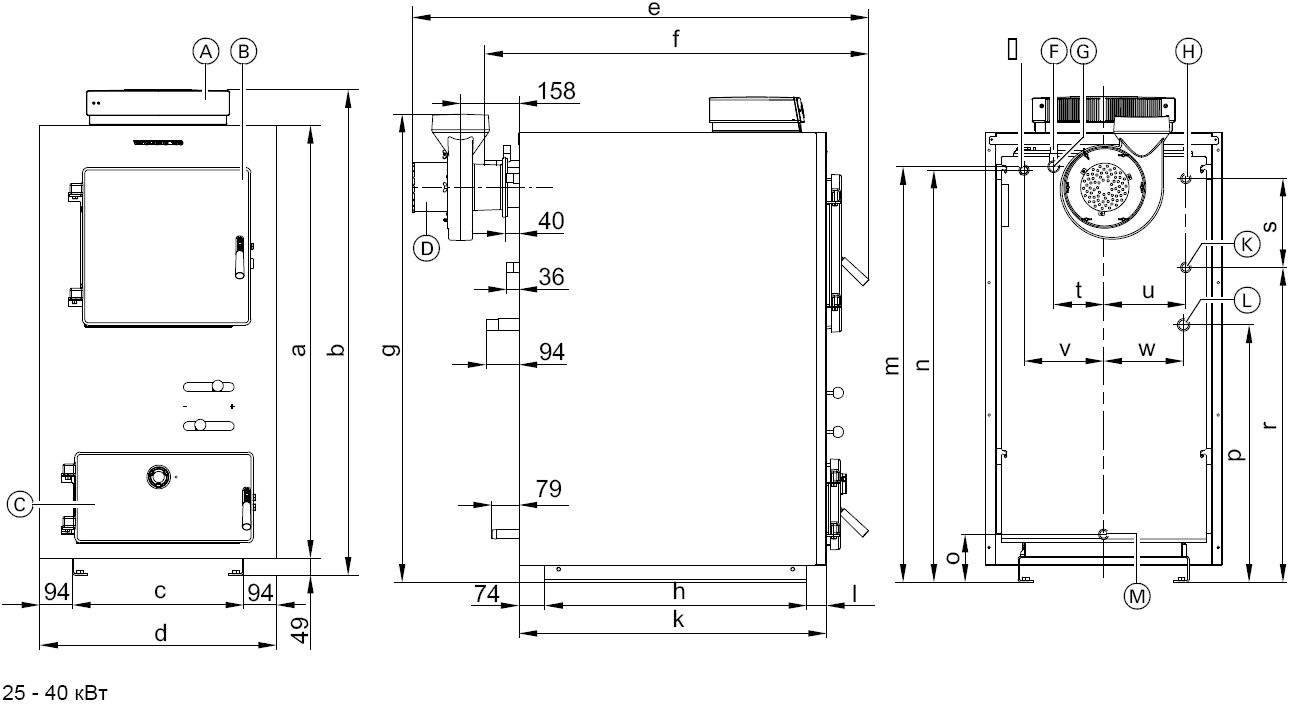

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Далее на торчащий из котла дымоход надевается блин 425 мм. Здесь необходимо хорошо проварить два стыка: между внешними краями блина и корпусом котла, между дымоходом и металлическим кругом.

Топочный отсек

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

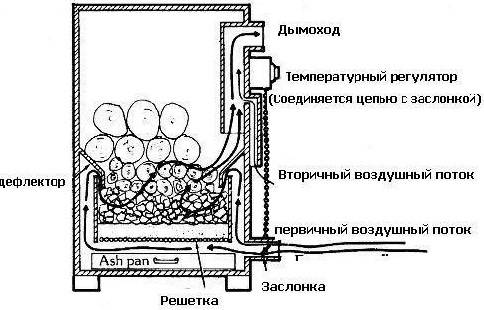

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

Общие принципы и возможности реализации идеи

Любой котел, неважно будь то самодельный водяной котел отопления, либо самодельный котел отопления в печь, предусматривает наличие следующей конструкции: есть топливо, которое при сгорании отдает свое тепло теплообменнику, который затем нагревает теплоноситель (как правило, это обычная вода). Эффективность работы такой простой конструкции зависит от двух главных факторов:. Эффективность работы такой простой конструкции зависит от двух главных факторов:

Эффективность работы такой простой конструкции зависит от двух главных факторов:

  • Строение теплообменника. При увеличенной контактной площади теплообменника и топливного бака тепло передается быстрее, а теплоноситель используется более эффективно
  • Качество сгорания топлива. Качественная конструкция самодельного котла для водяного отопления предусматривает хороший приток кислорода в бак со сгорающим топливом. Если же происходит улетучивание разогретых газов или паров топлива, то конструкцию необходимо дорабатывать

Для того, чтобы собрать котел, необходимо учесть два важных нюанса:

  • Доступность исходных материалов. Конечно, для самодельных котлов отопления на дровах лучше использовать жаропрочные виды стали, но на практике используются обычные стальные листы — достать их куда проще, да и стоят они на порядок дешевле
  • Способы обработки материалов. Собрать литую конструкцию для самодельного дровяного котла отопления из огнеупорных материалов в домашних условиях просто не получится ввиду отсутствия технической базы. А приобрести такую базу дороже, чем создать несколько отопительных котлов

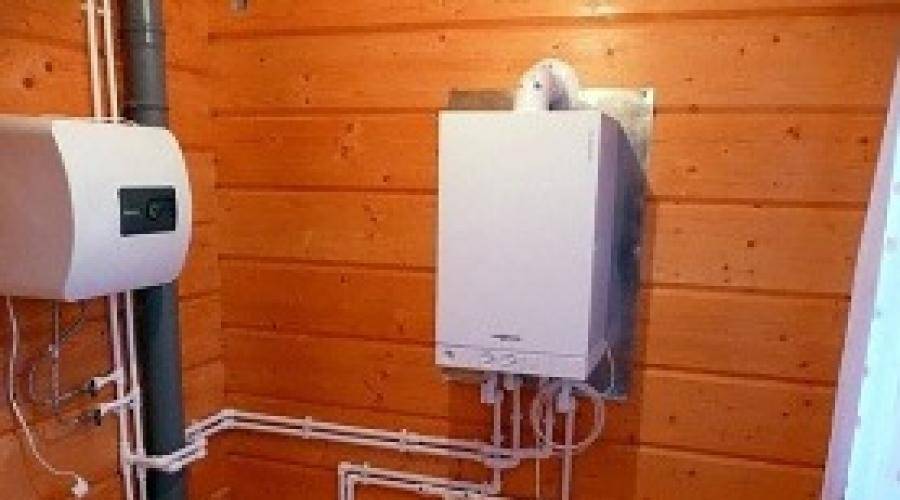

Монтаж настенного газового котла

Прежде чем перейти непосредственно к монтажу необходимо освободить от мусора внутренние трубки агрегата. Для этого следует снять с котла заглушки и, пропуская через них воду, очистить от возможного загрязнения. Дальнейший порядок действий выглядит следующим образом:

  1. Стена, на которой планируется монтаж котла, должна быть прочной и ровной. На ней устанавливаются планки, на которых и будет крепиться котел.
  2. В случае необходимости к стене нужно прикрепить негорючую прокладку, ширина которой должна составлять не менее 3 мм. В данном случае расстояние между стеной и оборудованием должно составлять не менее 4,5 см. Между котлом и другим имеющимся оборудованием расстояние должно быть не менее 20 см.
  3. Современные газовые котлы оснащены идентично расположенными патрубками, которые предназначены для подключения к отоплению, водоснабжению и газопроводу. Фрагмент конструкции, служащий для соединения с газопроводом, располагается в нижней части котла.
  4. По обе стороны агрегата, как правило, располагаются отводы для воды. На торце газового котла размещены патрубки для соединения с отопительной системой.

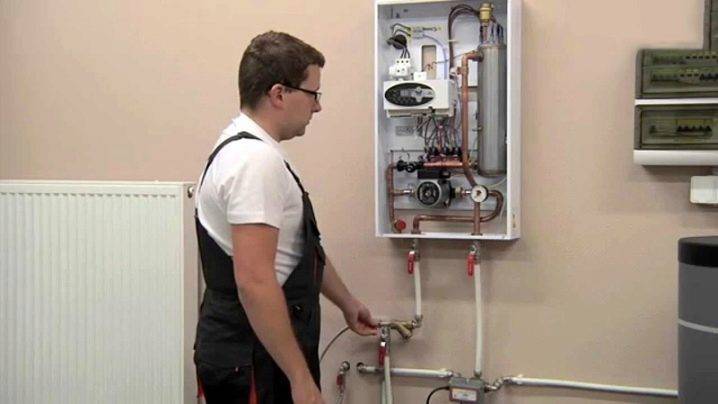

Монтаж настенного газового котла представлен на видео:

Подсоединение котла к газопроводу

Выполнив монтаж газового котла, следующим этапом становится подключение к газопроводу. В этой работе следует проявить особую бдительность, поскольку неаккуратные действия с газопроводом могут привести к тяжелым последствиям. Процесс подключения выглядит таким образом:

  1. Первоначально нужно соединить патрубок, который расположен на котле с ответвление газовой трубы, где находится кран и вентиль.
  2. В след за этим необходимо установить фильтр на кран, отсекающий поступление газа. Это позволит защитить устройство от возможного попадания мусора.
  3. Затем нужно позаботиться о герметизации самого газопровода и его соединения с котлом. Для этого рекомендуется использовать паклю или краску. Этот рабочий этап в процессе подключения к газопроводу нельзя игнорировать, поскольку газ легче воздуха и при повреждении трубопровода может произойти утечка.
  4. После чего можно перейти к установке фильтрационных элементов, разработанных по специальной схеме гибкого соединения. Стоит учесть, что для этой цели категорически запрещено использовать резиновые шланги. Пористая структура этого материала имеет свойство пересыхать и трескаться, следствием чего появляется просачивание газа.
  5. В завершении работы необходимо соединить шланги и патрубки котла. Для этого нужно установить накидные гайки и прокладки из паранита, позволяющие уплотнить и герметизировать стыки. Использование прокладок создаст дополнительную защиту и исключит возможные аварийные ситуации.

Соединение котла с системой водоснабжения

Согласно с требованиями к установке газового котла,соединение устройства с системой водопровода имеет следующие особенности:

  1. Подключение агрегата к контуру водоснабжения аналогично процедуре подведения отопительной системы. Отличие составляет только тип кранов и диаметр используемых труб.
  2. В процессе подвода холодной воды необходимо позаботиться об установке специальных фильтров, которые будут препятствовать попаданию в газовый котел всевозможных загрязнений.
  3. Для отсечения контуров водопровода необходимо использовать краны с разъемными соединениями. Это требование необходимо для упрощения процесса монтажа и возможности оперативной замены крана, если появится такая необходимость.
  4. Патрубки для подвода холодной воды должны располагаться с левой стороны, а для подвода горячей – с правой.

Важно! Выполнив все необходимы работы по монтажу газового котла, в целях безопасности следует еще раз тщательно проверить качество установки:

  • нигде не должен сочиться газ и протекать вода;
  • если протекание жидкости можно сразу определить визуальным осмотром, то обнаружить утечку газа можно, используя мыльный раствор. Вам необходимо намочить проходящую магистраль и проследить, чтобы не было пузырьков воздуха. Их наличие свидетельствует о неполадках.
