Двухтрубная система отопления одноэтажного частного дома +Cхема разводки

Виды двухтрубного отопления

Данного рода отопление может делиться по типу схемы и по типу разводки. Рассмотрим вкратце каждую классификацию.

Схема – вертикально или горизонтально?

Систему можно поделить на вертикальную и горизонтальную, что зависит от расположения соединяющих труб.

1. Горизонтальные двухтрубные системы оборудуются зачастую в одноэтажных домах, имеющих немалую протяженность. Это крайне удобно для каркасно-панельных объектов, в местах, где стояки желательно устанавливать в коридорах либо же на лестничных площадках.

А особенностью вертикальной системы считается то, что все ее детали будут крепиться к стояку в вертикальном положении. Она стоит на порядок дороже, зато во время эксплуатации никакие воздушные пробки образовываться не будут. Применяется преимущественно в домах с несколькими этажами, поскольку каждый из них (этажей) будет отдельно крепиться к стояку.

Обе разновидности контура отличаются повышенной устойчивостью гидравлики и тепла. Но во втором случае вы должны будете отбалансировать вертикальные стояки, а в первом – петли.

Какая бывает разводка?

Разводка двухтрубных систем может быть следующих типов.

1. Нижняя. Здесь горячий трубопровод будет прокладываться в подвале, цоколе либо же под половым покрытием. Обратная же магистраль, возвращающая воду в котел, будет размещаться еще ниже. При таком типа разводки в контур необходимо включить верхнюю воздушную линию, посредством котором лишний воздух будет выводиться из системы. Более того, котел должен быть углублен, дабы стимулировалась циркуляция теплоносителя. Дело в том, что радиаторы должны размещаться выше самого котла.
2. В случае с верхней разводкой разводящая магистраль устанавливается сверху, более того, в наивысшей точке системы должен размещаться расширительный бачок (зачастую эта точка – чердак дома, предварительно утепленный).

Важно! Система верхней разводки не подходит для одноэтажных зданий, имеющих плоскую крышу. Характерно то, что как горизонтальная, так и вертикальная схема разводки подходят для обоих способов расположения деталей системы

При этом стоит помнить, что верхняя разводка не подходит для обеих магистралей, поскольку в нижней из них будет скапливаться шлам

Характерно то, что как горизонтальная, так и вертикальная схема разводки подходят для обоих способов расположения деталей системы. При этом стоит помнить, что верхняя разводка не подходит для обеих магистралей, поскольку в нижней из них будет скапливаться шлам.

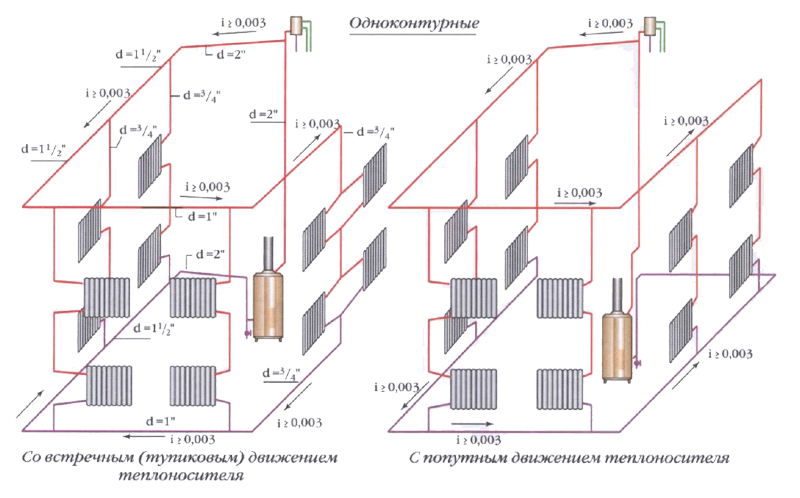

Виды направления движения теплоносителя

Также стоит отметить еще одну классификацию, которая основывается на то, в каком направлении будет двигаться теплоноситель по системе. Таким образом, у нас получается следующее.

1. Тупиковая система, при которой подающий и обратный трубопроводы направлены в разные стороны.

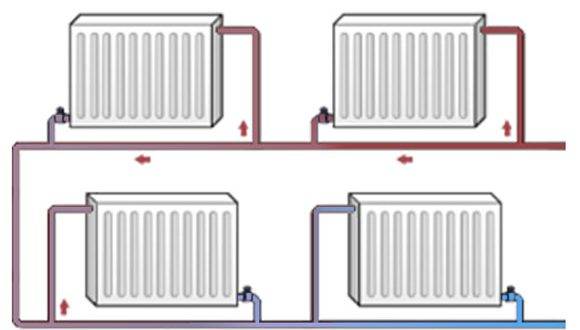

Прямоточная двухтрубная система отопления, при которой движение в обеих магистралях направлено в одну сторону.

Помимо того, в системе может быть встроен специальный насос, предназначенный для стимуляции движения теплоносителя, это иногда еще называют принудительной циркуляцией. Также такое движение может вызываться разницей в температурах и уклоном магистрали, следовательно, такой тип циркуляции можно считать естественным.

Отметим, что для пущей продуктивности отопительной конструкции следует все установить такой насос, притом еще на начальных этапах установки. Естественная же циркуляция больше подходит для зданий, имеющих всего один этаж.

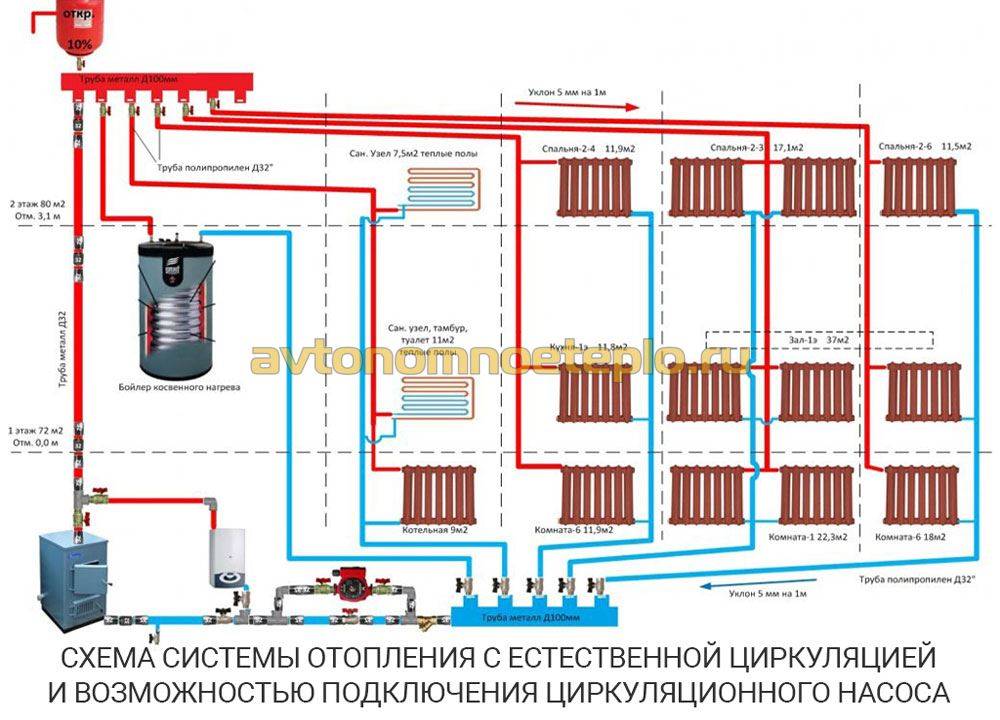

Важно! Если планируется горизонтальная система, а циркуляция будет естественной, то уклон магистралей должен направляться непосредственно в сторону отопительного котла

Особенности отопления квартиры в многоэтажном доме

Внимательно прочитав инструкцию к схеме обогрева многоэтажного дома можно убедиться, что в обязательном порядке следует соблюдать все нормы и требования.

Схема системы отопления многоквартирного дома предусматривает ее грамотный монтаж, благодаря чему и можно достигнуть такой температуры и влажности.

В процессе проектирования такой схемы отопления следует пригласить высококвалифицированных специалистов, которые смогут качественно просчитать все необходимые аспекты для работы. Они же должны добиться того, чтобы в трубах сохранялось равномерное давление теплоносителя. Такое давление должно быть одинаковым как на первом, так и на последнем этаже.

Основная особенность современной системы обогрева многоэтажного дома проявляется в работе на перегретой воде. Данный теплоноситель исходит из ТЭЦ и имеет очень высокую температуру – 150С с давлением до 10 атмосфер. В трубах образовывается пар за счет того, что давление в них сильно повышается, что также способствует передаче нагретой воды на последние дома многоэтажки. Также схема отопления панельного дома предполагает немалую температуру обратки в 70С. В теплую и холодную пору года температура воды может сильно отличаться, поэтому точные значения будут зависеть исключительно от особенностей окружающей среды.

Как известно, температура теплоносителя в трубах, которые установлены в многоэтажном доме, достигает 130С. Но настолько горячих батарей в современных квартирах просто-напросто не существует, а все из-за того, что есть подающая магистраль, по которой и проходит нагретая вода, а магистраль соединяется с обраткой при помощи специальной перемычки под названием «элеваторный узел».

Такая схема имеет много особенностей, так как такой узел предназначен для выполнения определенных функций. Теплоноситель с высокой температурой должен поступить в элеваторный узел, который выполняет основную функцию теплообмена. Вода достигает высокой температуры и при помощи высокого давления проходит через элеватор, чтобы инжектировать теплоноситель из обратки. Параллельно из трубопровода вода также подается на рециркуляцию, которая происходит в системе обогрева.

Такая схема отопления 5 этажного дома является самой эффективной, поэтому активно устанавливается в современные многоэтажные дома.

Так выглядит отопление в многоквартирном доме схема которого предусматривает наличие элеваторного узла. На нем можно увидеть много задвижек, которые выполняют немаловажную роль в обогревании и равномерной подачи тепла.

Устанавливая отопление в многоквартирном доме, схема также должна предусматривать наличие таких задвижек во всех возможных точках, чтобы в случае аварии можно было перекрыть поток горячей воды или убавить давление. Этому также способствуют разные коллекторы и другая аппаратура, которая работает в автоматическом режиме. Поэтому такая техника обеспечивает большую производительность отопления и эффективность ее подачи на последние этажи.

В зависимости от этих аспектов, теплоноситель может подаваться как сверху в низ, так и снизу вверх. Некоторые дома имеют специальные стояки, которые исполняют роль поставщика горячей воды вверх, а холодной вниз. Поэтому во многих квартирах устанавливают чугунные батареи, которые очень устойчивы к перепадам температур.

Схема отопления одноэтажного дома: от чего зависит

Первейшим пунктом определения будущей сети обогрева коттеджа, будет определение его основных характеристик, как в плане строительства, так и по типу планировки. В одноэтажных домах все помещения расположены на одном уровне, а потому дом может занимать вполне внушительную площадь, так как каждый владелец хочет обеспечить максимальный комфорт при создании загородной резиденции.

Основными критериями, по которым подбирается схема отопления одноэтажного частного дома для российских реалий, являются:

• наличие утепленного фундамента и его толщина – через пол могут проходить достаточно большие теплопотери, особенно при свайной или ленточной конструкции. Отсутствие утепленных слоев в фундаменте дома требует повышения количества радиаторов, установку более мощного оборудования;
• подвал или цокольный этаж – встречаются достаточно часто, и требуют увеличения схемы отопления по оснащению и расчета работоспособности котла, чтобы максимально обеспечить отопление дома, даже если в подвале не буде предусмотрена установка радиаторов;
• неотапливаемый чердак – через него могут проходить довольно большие объемы тепла наружу, особенно, если не проводилось надлежащее утепление перекрытий и кровельного пирога;
• строительные материалы и отделка – в большинстве случаев, намного проще создать энергоэффективную конструкцию дома используя различные современные материалы, чем потом тратить средства на отопительные системы. В ИнноваСтрой осуществляется разработка индивидуального проекта коттеджа с использованием современных и классических материалов, качественной внутренней и наружной отделкой, которые, в свою очередь, могут обеспечить до 30-40% экономии тепла, снизить теплопотери, создать условия для создания более простой схемы отопления;
• доступность энергоносителей – в разных регионах страны есть те или иные ресурсы, которые помогают обеспечить отопление дома с минимальными вложениями. Сейчас наиболее популярным является сжиженный магистральный газ, но также широко используется электричество, твердое и жидкое топливо, комбинированные системы. В зависимости от доступного энергоносителя, формируется вся схема отопления одноэтажного частного дома;
• желаемый тип разводки – для коттеджа обычно выбирают самые разные типы обеспечения комфорта. К таким относятся теплые полы в ванных комнатах, воздушное отопление, связанное с отсутствием батарей, установка радиаторов для водяных магистралей. Наличие камина также оказывает влияние на систему отопления, так как объект вполне может быть включен в сеть и выполнять не только эстетические функции, но и создавать комфортные условия проживания в загородном доме;
• природные факторы – важным является преобладающее направление ветров, наличие водных поверхностей рядом с поселком, защита коттеджа лесом, соседними постройками – все эти факторы в некоторой мере влияют на мощность используемого оборудования, количество установленных отопительных приборов.

Чтобы полностью учесть все возможные факторы, на стадии проектирования дома, или в процессе его реконструкции, лучше обратиться к профессионалам, способным гарантировать качество выполняемых работ, имеющих многолетний опыт создания загородных домов под ключ. Компания ИнноваСтрой, используя современные компьютерные технологии, практические знания инженеров и строителей, обеспечит создание полноценной, недорогой и функциональной отопительной системы для любого одноэтажного дома

При этом большое внимание уделяется не только высокой надежности внутренних коммуникаций, но и финансовой выгоде заказчика – чтобы затем вы могли комфортно жить в частном доме с минимальным вмешательством в работу отопления

Советы

Расширительный бак располагается на уровне или выше самой пиковой точки магистрали. Если есть автономная водоподача, то его можно интегрировать с расходным бачком. Уклон подающей и обратной труб должен быть не больше 10 см на 20 и более погонных метров.

Если трубопровод оказался у входной двери – уместно разделить его на два колена. Тогда разводка создается от места верхней точки системы. Нижняя магистраль двухтрубной конструкции должна находиться симметрично и параллельно верхней.

Все технологические узлы нужно оснастить кранами, а подающую трубу желательно утеплить. Распределительный бак также желательно разместить в утепленном помещении. При этом не должно быть прямых углов, резких переломов, которые создадут впоследствии сопротивление и воздушные пробки. Наконец, нельзя забывать про опоры для труб — они должны быть из стали и врезаться на каждые 1,2 метра.

4 Порядок выполнения монтажных работ

Для нормального функционирования необходимо правильно собрать отопительную сеть. Это позволит максимизировать эффективность работы всего оборудования. Создание выполняется в следующей последовательности:

1. 1. Монтаж котла. Высота помещения должна составлять минимум 2,5 м, а объём — начинаться от 8 кубометров.
2. 2. Установка радиаторов. Желательно применять биметаллические изделия.
3. 3. Прокладка магистральной трубы, способной выдерживать высокие температуры. Минимальный диаметр должен быть равен 20 мм. Для подключения батареи применяют трубу в 16 мм.
4. 4. Монтаж циркуляционного насоса. Обычно его устанавливают возле котла на обратке. Врезается в систему с применением байпаса и трёх вентилей. Для увеличения срока эксплуатации насоса необходимо также ставить фильтр.
5. 5. Установка расширительного бака и группы безопасности. Монтаж производится в любой точке системы.

Также специалисты часто обустраивают общий стояк на несколько этажей с отдельными разводками. Благодаря этому можно просчитать диаметры труб и требуемое количество секций. Раздельная схема в большой мере упрощает настройку и балансировку нагрева. Для хорошего эффекта следует на каждый этаж врезать балансировочный вентиль, который можно расположить вблизи котла.

Классификация теплоснабжающих систем

В коттеджах, домах и просто одноэтажных зданиях устанавливают автономные системы отопления или те, которые зависят от внешних источников питания. Первые будут функционировать на сжиженном газе, на дизельном и твердом топливе. Вторые требуют подключения к электрической сети или магистрального газопровода. Еще одним отличием между вариантами теплового снабжения заключается в том, что человеку требуется участвовать в работе оборудования.

Системы с управлением, которое автоматизировано, не требуют постоянного присмотра или ручных настроек. Поддержание требуемой температуры внутри дома обеспечивается работой термодатчиков и термостатами. Такие приборы помогают регулярно контролировать изменение показателей температуры, а это дает отопительной системе учесть все факторы, которые будут оказывать непосредственное влияние на температуру внутри помещения – тепло от солнца, излучения других бытовых устройств, нагревание от осветительной лампы и прочее.

В классификации систем отопления следует принимать во внимание следующие признаки:

• Тип теплоносителя – воздух, пар, вода, комбинированный.
• Вид топлива – электричество, газ, дрова, торф, пеллеты или уголь.
• Способ движения теплового носителя – естественная и принудительная циркуляция.
• Ход передвижения теплового носителя – тупиковый и попутный.
• Способ подключения котла – двухтрубная и однотрубная система.
• Схема разводки – горизонтальное или вертикальное расположение разводящей линии, верхнее или нижнее прокладывание, комбинированный метод.

В зданиях в большим количеством квартир чаще всего используют вертикальную схему разводки, а в одноэтажных домиках чаще всего горизонтальная. Комбинированный способ подачи тепла используется преимущественно в новостройках.

Сравнение с другими типами

В нижней врезке подающая магистраль прокладывается снизу, рядом с обраткой, потому теплоноситель направляется снизу вверх по стоякам подачи. Оба вида разводок могут быть сконструированы с одним или несколькими контурами, тупиковым и попутным течением воды в подающей трубе и обратке.

Системы естественной циркуляции с подводкой внизу применяются очень редко, так как они требуют большое количество стояков, а смысл такой врезки труб – свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

Крыша и этажи — значение

В верхнем подведении подающая магистраль – выше уровня радиатора. Ее монтируют на чердаке, в потолочном перекрытии. Нагретая вода поступает наверх, затем – через стояки подачи равномерно растекается по батареям. Радиаторы должны находиться выше обратки. Чтобы исключить скопление воздуха, монтируют компенсирующий бак в самой топовой точке (на чердаке). Потому она не подходит для домов с плоской крышей без чердака.

Разводка снизу имеет две трубы – подающую и отводящую, – батареи отопления должны быть выше их. Она очень удобна для удаления воздушных пробок кранами Маевского. Подающая магистраль находится в подвале, в цоколе, под полом. Подающий трубопровод должен находиться выше, чем обратка. Дополнительный уклон магистрали в сторону котла сводит к минимуму воздушные пробки.

Виды

Двухтрубная система отопления может быть следующих типов:

• горизонтальная и вертикальная;
• прямоточная — теплоноситель течет в одном направлении по обеим трубам;
• тупиковая — горячая и остывшая вода движется в разных направлениях;
• с циркуляцией принудительной или естественной: для первой нужен насос, для второй – уклон труб в сторону котла.

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Она подходит для одноэтажных зданий со значительной протяженностью, когда батареи целесообразно подсоединять к горизонтально расположенной магистральной трубе. Удобна такая система также для зданий без простенков, в панельно-каркасных домах, где стояки удобно размещать на лестничной клетке или коридоре.

По мнению специалистов, самой эффективной стала вертикальная схема с принудительным током воды. Для нее нужен насос, который располагают на обратке перед котлом. На ней же монтируют и расширительный бак. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: вода с его помощью гарантировано будет двигаться по всей линии.

Все отопительные приборы подсоединяются к вертикально расположенному стояку. Это оптимальный вариант для многоэтажек. Каждый этаж соединяется с трубой стояка отдельно. Преимуществом является отсутствие воздушных пробок.

Централизованная отопительная система

Никто не станет спорить с тем, что централизованная система подачи тепла в многоквартирные дома, в том виде, в котором она сейчас существует, мягко говоря, морально устарела.

Не секрет, что потери при транспортировке могут доходить до 30% и за все это нам приходится платить. Отказ от центрального отопления в многоквартирном доме процедура сложная и хлопотная, но для начала давайте разберемся, как это работает.

Отопление многоэтажного дома, представляет собой сложное инженерное сооружение. Здесь присутствует целый набор сливов, распределителей, фланцев, которые завязаны на центральный агрегат, так называемый элеваторный узел, через который осуществляется регулировка отопления в многоквартирном доме.

Двухтрубная схема отопления.

Рассказывать подробно о тонкостях работы данной системы сейчас нет смысла, так как этим занимаются профессионалы и простому обывателю это попросту не нужно, ведь от него здесь ничего не зависит. Для ясности лучше рассмотрим схему подачи тепла в квартиру.

Нижний розлив

Как видно из названия, схема распределения с нижним розливом предусматривает подачу теплоносителя снизу вверх. Классическое отопление 5 этажного дома, смонтировано именно по такому принципу.

Как правило, подача и обратка устанавливаются по периметру здания и проходят в подвале. Подающий и обратный стояки, в данном случае, являются перемычкой между магистралями. Это замкнутая система, которая подымается до крайнего этажа и опускается снова в подвал.

Два вида розлива в сравнении.

Несмотря на то, что эта схема считается самой простой, запуск ее в эксплуатацию, для слесарей дело хлопотное. Дело в том, что в верхней точке каждого стояка устанавливается устройство для стравливания воздуха, так называемый кран Маевского. Перед каждым запуском, нужно выпускать воздух, иначе воздушная пробка перекроет систему, и стояк не будет обогреваться.

Важно: некоторые жильцы крайних этажей стараются перенести клапан сброса воздуха на чердак, дабы не сталкиваться каждый сезон с работниками ЖКХ. Такая переделка может дорого стоить. Чердак — помещение холодное и если зимой остановить на час отопление, трубы на чердаке замерзнут и их разорвет

Чердак — помещение холодное и если зимой остановить на час отопление, трубы на чердаке замерзнут и их разорвет.

Серьезным минусом здесь является то, что с одной стороны пятиэтажки, там, где проходит ввод, батареи горячие, а с противоположной стороны они прохладные. Особенно это ощущается на нижних этажах.

Вариант подключения радиаторов.

Верхний розлив

Устройство отопления в девятиэтажке, выполнено совсем по другому принципу. Подающая магистраль, минуя квартиры, сразу выносится на верхний технический этаж. Здесь же базируется расширительный резервуар, клапан сброса воздуха и система задвижек позволяющая отсечь в случае необходимости весь стояк.

В данном случае тепло более равномерно распределяется по всем радиаторам квартиры, вне зависимости от их местонахождения. Но здесь выплывает другая проблема, отопление первого этажа в девятиэтажке оставляет желать лучшего. Ведь пройдя по всем этажам, вниз теплоноситель доходит уже еле теплый, бороться с этим можно только путем увеличения количества секций в радиаторе.

Важно: проблема с замерзанием воды на техническом этаже, в данном случае, стоит не настолько остро. Ведь сечение подающей магистрали порядка 50 мм, плюс в случае аварии, полностью сбросить воду со всего стояка можно за несколько секунд, достаточно лишь открыть воздушник на чердаке и задвижку в подвале

Температурный баланс

Безусловно, все знают, что центральное отопление в многоквартирном доме имеет свои четко регламентированные нормативы. Так в отопительный сезон температура в комнатах не должна опускаться ниже +20 ºС, в ванной комнате или же в совмещенном санузле +25 ºС.

Современный обогрев новостроек.

В виду того, что кухня в старых домах не отличается большой квадратурой, плюс она естественно обогревается за счет периодической работы печи, допустимый минимум температуры в ней +18 ºС.

Важно: все выше приведенные данные справедливы для квартир расположенных в центральной части здания. Для боковых квартир, где большинство стен наружные, инструкция предписывает повышение температуры выше нормативной на 2 – 5 ºС

Нормативы на обогрев по регионам.

2 Преимущества и недостатки однотрубного варианта

Однотрубная система отопления с принудительной циркуляцией хороша своей дешевизной. Причем низкая стоимость конструкции характерна и для открытого, и для закрытого варианта. Ведь от котла к батареям (и обратно) тянется всего одна нитка трубопровода. В итоге мы имеем экономию трубы для отопления, фитингов для сборки разводки и времени сборщика. К сожалению, за дешевизну конструкции придется заплатить отказом от возможности отрегулировать температуру в отдельных зонах дома.

Разогретый теплоноситель движется от котла, протекая по всем батареям, и любой регулятор на его пути закупорит всю цепочку, остановив циркуляцию в разводке. Кроме того, вы не сможете отключить батарею или врезать в разводку еще одну линию или отвод. И после перестройки или перепланировки жилища вам понадобится обустраивать разводку заново. Именно поэтому однотрубные конструкции разводки собирают только в небольших домах площадью до 50-60 квадратных метров. Причем, в целях естественной терморегуляции схемы отопления в комнатах с наименьшей желаемой температурой (например, в спальнях) располагают “последнюю” батарею в цепочке – в нее попадает порядком охлажденный теплоноситель, который уже движется фактически по обратке – к котлу на разогрев.

Схемы отопления

Водяное отопление Схема отопления с принудительной циркуляцией теплоносителя бывает двух видов — однотрубная и двухтрубная. Разница в них достаточно существенная. Здесь не только различается схема разводки труб, но и их количество, а также набор запорной, регулирующей и контролирующей арматуры.

Однотрубная система отопления

Здесь также надо рассмотреть два варианта, потому что существует горизонтальная и вертикальная схема.

Первый вариант очень простой. Все радиаторы отопления вставляются в контур сети последовательно. То есть, теплоноситель из одного прибора перетекает в другой с последующим переходом по обратному контуру в котел. На каждом приборе установлены краны Маевского, через которые удаляется воздух из системы, а также краны или вентили, с помощью которых можно отсечь часть системы или один небольшой участок. Установленный в такой схеме насос будет очень актуален.

Здесь есть один момент, на который необходимо обратить особое внимание. Эта схема для многоэтажного дома используется в вариации, когда на каждый этаж от стояка отводится своя отдельная ветка

Вертикальная схема является упрощенной. В ней стояк поднимается выше последнего этажа, где происходит спуск трубы на верхний этаж и распределение ее по радиаторам по горизонтальной схеме от прибора к прибору. Далее труба опускается на этаж ниже, где повторяется горизонтальная разводка. И так далее до первого этажа. Теперь вы понимаете, что радиаторы первого этажа всегда будут в охлажденном виде.

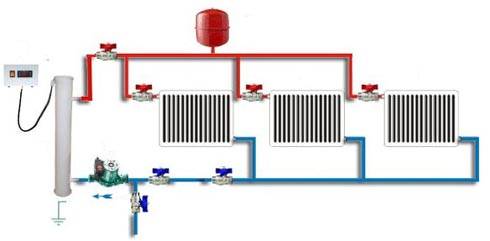

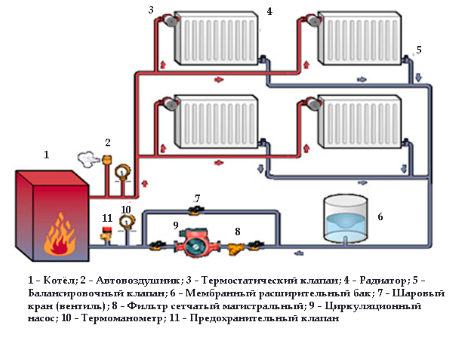

Двухтрубная система отопления

Рисунок двухтрубной системы отопления В этой схеме также присутствует два вида разводки — горизонтальная и вертикальная. В свою очередь горизонтальная схема разделяется на:

• Тупиковую;
• Попутную;
• Коллекторную.

В чем отличия этих трех схем?

Первая является самой простой, но в ней очень тяжело контролировать температурный режим. У каждого радиатора свой контур, и чем дальше батарея от котла, тем этот контур длиннее.

Во второй схеме данные контуры одинаковы, что обеспечивает легкость регулирования процесса. Но при этом увеличивается длина самого трубопровода.

А вот третья схема самая эффективная, потому что к каждому радиатору подходит свой отдельный трубопровод, и по нему подается теплоноситель. Равномерность тепла в данном случае обеспечена. Недостаток один — большие материальные затраты на приобретение большого количества материалов и немалые трудозатраты на монтажные работы.

Вертикальная схема разделяется тоже на два вида — с нижней разводкой и с верхней. Первый вариант имеет отличительный конструкционный элемент — стояк подачи теплоносителя проходит через все этажи и на верхнем входит в радиатор, от которого идет обратка. По этой трубе вода поступает на нижний этаж, где также попадает сразу в радиатор. И так далее до котла. То есть, в любой комнате у вас будет присутствовать две трубы.

Еще варианты схем принудительного отопления

Второй вариант совершенно другой. Здесь стояк поднимается от котла вертикально до чердачного помещения, где производится разводка труб на каждый радиатор верхнего этажа. А от них на нижний этаж спускается труба. Эта обратка подходит к радиатору нижнего этажа как подача теплоносителя. То есть, в каждой комнате у вас будет всегда одна труба, соединяющая радиаторы на разных этажах.

Как видите, отопительные системы имеют разные схемы. Выбирая какую-либо из них, необходимо решить один очень важный вопрос — сколько денег выделено на монтаж отопления вашего дома.
