Отопление инфракрасными обогревателями

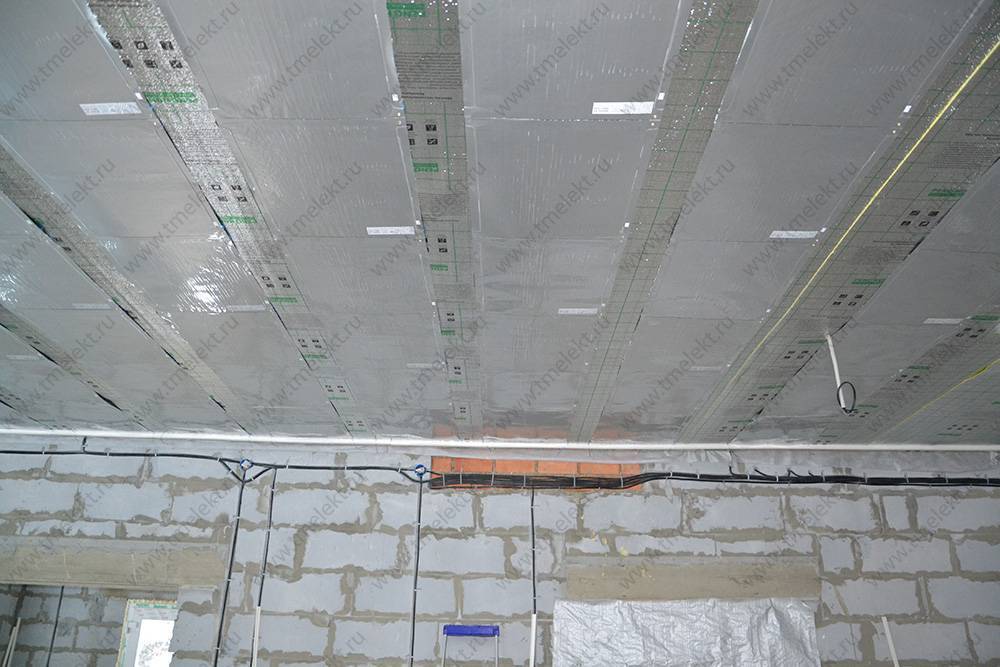

Инфракрасное отопление греющий потолок ЗЕБРА ЭВО-300

Пленочный нагреватель Зебра ЭВО-300 разработан челябинским заводом «ПСО-ЭВОЛЮШН» и постоянно совершенствуется. Это нагреватель модульного типа, что дает преимущество при установке. Пленочный электронагреватель реализуется в двух вариантах: в коробке (50 сегментов площадью 15 кв.м материала в единой ленте) либо отрезками стандартных типоразмеров длиной в пределах 0,6–6 метров. Челябинский нагреватель ЗЕБРА ЭВО-300 потребует значительно меньшей площади электронагревателей – всего 60 % от отапливаемой.

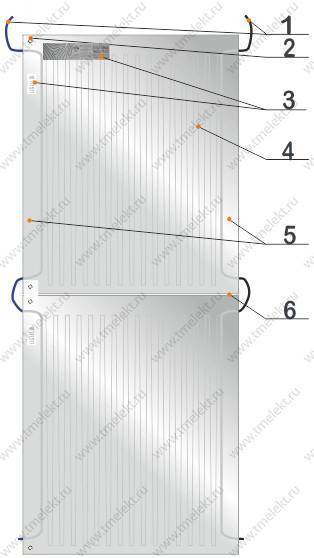

Внешний вид ЗЕБРА ЭВО-300:

1. Отводные провода (фаза, ноль);

2. Заземляющий контакт;

3. Фирменная эмблема ЗЕБРА ЭВО-300 и заламинированный стикер, обозначающий рабочую сторону нагревателя;

4. Нагревательные элементы;

5. Поля для крепления;

Технические характеристики:

• Номинальное напряжение Uн – 220 В, 50 Гц;

• Максимальная мощность – 220 Вт/кв.м;

• Номинальный ток нагрузки Iн – 1 А/кв.м;

• Max. температура нагрева ЗЕБРА ЭВО-300 45-50°С;

• Толщина полотна – не более 1 мм.

Размерный ряд нагревателя ЗЕБРА:

• Длина – от 0,6 до 6 м;

• Ширина – 0,5 м.

Каждый сегмент ЭВО-300 – полноценный нагревательный элемент мощностью 66 Вт, который эффективно работает от электросети напряжением 220В. Инфракрасное отопление на основе ЗЕБРА ЭВО-300 может стать основным источником тепла любого помещения. Нагрев производится с минимальными затратами электроэнергии и чрезвычайно быстро, чему способствует однонаправленность излучения нагревателей.

Помимо стандартной серии ЭВО-300 ST стала доступна улучшенная серия ЗЕБРА ЭВО-300 PRO, способная вырабатывать на 10 % больше тепловой энергии при аналогичном электропотреблении. Гарантии производителя на ЗЕБРА ЭВО-300 – 10 лет, расчетный срок службы – не менее 25 лет. Ознакомиться с расценками на монтаж ЗЕБРА ЭВО-300 под ключ можно здесь.

Преимущества и недостатки

Специалисты выделяют ряд основных достоинств:

  • отопление ИК-лучами не сжигает кислород, чем выгодно отличается от прочих нагревательных приборов;
  • прогрев осуществляется до температуры +50 С;
  • приборы не высушивают воздух, поддерживая не только оптимальный уровень тепла, но и влажности;
  • отсутствие конвекции позволяет применять устройства в помещениях с накоплением пыли – не будет потоков воздуха, поднимающих частицы.

Устройства выглядят как панели с нагревающейся поверхностью, которая передает тепло воздуху в помещении. Крепление вертикальное или горизонтальное, приборы легко встраиваются в уже сформированную схему отопления дома и не требуют приобретения дополнительных крепежей.

К дополнительным плюсам можно отнести отсутствие жидкого теплоносителя в магистрали. Это значит, что система не размораживается в период простоя и может применяться в строениях сезонного проживания. Запуск обогревателей в работу осуществляется простым включением в сеть питания, комнаты прогреваются быстро. Установленные тепловые панели можно зашивать ГКЛ, декорировать плиткой, обоями. Период эксплуатации элементов до 50 лет, уровень пожаробезопасности высокий – нагреватели не горят и не поддерживают горение.

Недостатков практически нет, но стоит помнить – ИК-обогреватели считаются альтернативным источником тепла, поэтому в зоне воздействия волн будет комфортно, за пределами зоны – холодно. При избыточном прогревании пластиковых предметов может ощущаться характерный запах.

Вредно ли инфракрасное отопление?

Учитывая, что все источники нагрева работают с применением инфракрасного излучения, стоит различать длину лучей. Именно показатель длины может влиять на здоровье человека.

Негативный эффект выражается в следующих признаках:

  1. Высушивание кожного покрова. Это приводит к негативному влиянию на белковые соединения дермы и вызывает уменьшение проницаемости мембраны.
  2. При близком размещении панелей, тесном соприкосновении можно получить ожог.
  3. Снижение остроты зрения. Излучение воздействует на сетчатку глаза, хрусталик, что провоцирует развитие катаракты.

При обустройстве панелей в спальне, детской, нужно размещать инфракрасный обогреватель потолочный с таким расчетом, чтобы лучи не были направлены на людей. Оптимальная область монтажа – высокие потолки, угловая часть стены, подоконная зона.

Как правильно устанавливать инфракрасные обогреватели?

Для тех, кто желает установить инфракрасную систему отопления, нужно помнить, что такие обогреватели следует монтировать на специальной высоте.

Каждый обогреватель имеет свою высоту. Нормой считается 2.2 – 3,5 метра от пола. Особо важным является тот факт, что обогреватели нельзя устанавливать менее, чем на 0,5 метра от головы человека. То есть, если рост человека 1,9 м, то минимальная высота подвешивания оборудования должна быть 2,4 метра.

Не рекомендуется устанавливать инфракрасные обогреватели именно в зоне постоянного пребывания человека (над диваном, кроватью, письменным столом, на кухне, в гостиной).

Чтобы немного снизить воздействие, притом постоянное, на голову человека, рекомендуется смещать нагреватели немного в сторону. Это означает, что монтировать обогреватель непосредственно над головой не обязательно, его можно немного сместить вправо или влево.

Очень трудно обогреть большое помещение всего одним обогревателем, поэтому рекомендуется устанавливать сразу несколько. Распространенной ошибкой считается монтаж обогревателей у окна.

Это приводит к большим потерям тепла. Также специалисты не рекомендуют устанавливать инфракрасные нагреватели на потолках из ПВХ составляющих.

При монтаже нужно быть внимательными и соблюдать минимальное расстояние между поверхностями и инфракрасным обогревателем.

Балансирование нагрузки

Балансирование нагрузки — это особый автоматизированный процесс, суть которого состоит в том, что можно управлять инфракрасными обогревателями, в нашем случае — самой нагрузкой на систему.

Управление может происходить по различным параметрам, вариантов может быть много — какие выбрать, решает сам потребитель.

Ниже указан пример использования обогревательных устройств. Основной принцип балансировки нагрузки заключается в том, что работать обогреватели должны не более 20 минут в час.

Именно такое время считается оптимальным с тем условием, что здание имеет нормальную теплоизоляцию. Не более 20 минут в час должен быть включен обогреватель, для того чтобы поддерживать оптимальную температуру в помещении. Пиковая нагрузка должна быть не более 1,8кВт.

Основным материалом, который будет нужен для монтажа и самой системы обогрева, является короб — в него укладывается провод. Если потребитель делает скрытый монтаж в стене, то нужна гофра; если речь идет о деревянном доме, то использовать можно как короб, так и гофру.

Провод для терморегуляторов и нагревателей нужно брать сечением в 1,5 — 2,5 кв. мм — все зависит от нагрузки. Стоит отметить, что нужно предусмотреть и общий автомат, функцией которого будет включение и выключение системы отопления.

Инфракрасное отопление своими руками сделать очень просто, особенно это касается монтажа. Самостоятельно можно произвести прокладку проводов, а также монтаж и подключение нагревателей и терморегуляторов.

Главное — соблюдать меры безопасности. Монтаж инфракрасного отопления — процесс не очень сложный, осуществить его можно и без особых навыков.

Главное — чтобы обыватель понимал принцип работы системы, особенности применения таких нагревателей. Если опыт таких работ отсутствует и человек не уверен в своих силах, лучше пригласить специалистов, которые грамотно, быстро и качественно смогут выполнить любые работы.

Особенности

Рабочий принцип, который использует инфракрасное отопление, совершенно отличается от традиционного отопления, где энергия тепла передается через прогретый воздух.

Это система прямого нагрева в отличие от конвекционных отопительных систем.

Установка отопителей под потолком

Чтобы выбрать в комнату подходящий для инфракрасного потолка источник тепла, необходимо определиться с его мощностью. От нее зависит напряжение питания и схема включения прибора. Для мощности более 1,5 кВт как правило требуется трехфазная проводка напряжением 380 вольт, а она есть не в каждом доме. Вместо одного излучателя часто имеет смысл установить два или три локальных обогревателя меньшей производительности.

Следует помнить, что изготовитель в документации обычно занижает величину потребления мощности и, напротив, завышает размер обогреваемого помещения. Выражается это в том, что и мощность, и площадь комнаты указывается для режима работы в межсезонье, то есть когда потолочное отопление включается только для поддержания комфортной температуры. Большой минус такой системы в том, что для работы в зимний период потребление электроэнергии будет в несколько раз больше, а обогреваемая площадь как минимум в два раза меньше, чем указано в документации.

Гораздо более равномерное и экономичное потребление электроэнергии имеет пленочное отопление, предназначенное для пола.

Обогреваемый пол

Наилучшим образом положительные свойства инфракрасных источников тепла проявляются, если в частном доме под покрытие пола уложена инфракрасная отопительная пленка. Инфракрасным такое отопление считают потому, что тепло от нагревательного элемента, интегрированного в эластичную пленку, отражается от металлизированной теплоизолирующей подложки и сквозь покрытие пола проникает в комнату.

Пленочное отопление применяется в комнатах с мягким или тонкослойным покрытием, не требующим жесткой связи с основанием. Например, линолеум, ковролин, ламинат, или паркет.

Плюсы

Если сравнивать с традиционными способами отопления с использованием конвекторов и масляных радиаторов, то рассматриваемые инфракрасные панели имеют ряд преимуществ:

  • Быстрый нагрев. При включении оборудования температура в зоне его действия повышается спустя 1–2 минуты. Это обусловлено тем, что лучи не рассеиваются в воздухе, а достигают своего прямого места назначения с небольшими потерями.
  • Тихая работа и экологичность — работа оборудования не издает никаких звуков и вибраций. В процессе нагрева не выделяются вредные вещества, которые могли бы навредить проживающим. Также пленочное инфракрасное отопление в меньшей степени сушит воздух, так как нагрев происходит не от раскаленных поверхностей радиатора, а от теплых предметов мебели, стен, полов.
  • Широкое применение — данные системы можно использовать не только в доме, но и производственных помещениях, гаражах, подсобках, на улице.
  • Эффективный прогрев воздуха. Обычные радиаторы нагревают воздух, который поднимается вверх, охлаждается и опускается вниз. В результате у ног всегда температура ниже, чем у потолка, что не совсем правильно. Инфракрасные обогреватели направляют лучи сверху вниз, в результате чего греется пол и предметы мебели внизу — от них исходит тепло, поэтому температура воздуха снизу будет приблизительно равной температуре вверху. Также конвекционные потоки (циркуляция воздуха) ощутимо слабее.
  • В отличие от обычных электрических конвекторов, инфракрасные системы не сжигают кислород и не пересушивают воздух.

Можно долго говорить о преимуществах данных систем.

Природа ИК-излучения

Инфракрасным называют электромагнитное излучение с длиной волны от 0,76 мкм до 1 мм. Этот диапазон расположен между видимым красным светом и микроволновым излучением. Нашими глазами ИК-излучение не регистрируется, но мы можем ощущать его тактильно, поскольку оно переносит тепловую энергию. Именно на этой его особенности и основана работа ИК-обогревателя.

Диапазон инфракрасного излучения в общем спектре электромагнитного излучения

ИК-волны можно считать наиболее распространенным излучением. Они генерируются любым предметом, имеющим температуру выше абсолютного нуля. С ростом температуры интенсивность и частота излучения увеличиваются, также эти параметры зависят от материала излучателя. В современных ИК-обогревателях для образования лучистого тепла нагреву подвергают такие материалы, как углерод, вольфрам, керамика, кварц и др.

Принцип работы инфракрасных обогревателей

Тепло, которое исходит от таких приборов, совсем не поглощается воздухом, поэтому оно достигает без потерь тех поверхностей, которые необходимо обгореть.

В первую очередь, тепло от ИК-обогревателей передается к твердотелым предметам, а уже от этих предметов, в свою очередь, нагревается воздух в помещении. Чем ближе предмет будет находиться к обогревателю, тем сильнее он нагреется и тем плотнее будет тепловой поток. ИК-обогреватели выделяют тепло только в зону его прямого действия, поэтому характер его обогрева является локальным.

Устройство потолочного инфракрасного обогревателя

По сравнению с другими отопительными системами, инфракрасное отопление пола выделяется целым рядом достоинств. При таком способе обогрева под потолком не скапливается теплый воздух, как например, при обогреве конвекционного типа. Такие обогреватели можно использовать даже в помещении с высокими потолками, так как другие обогреватели в таких помещениях будут весьма неэкономичными.

Такое мнение является ошибочным, а этому есть простое объяснение. Просто отечественный потребитель настолько привык к традиционным отопительным системам, что просто не признает тот факт, что альтернативные источники отопления могут быть намного более эффективными и экономичными. Такое положение дел понемногу изменяется, так как все больше людей приобретают электро и газовое инфракрасное отопление и используют его для обогрева своих жилищ. За границей, например, альтернативные отопительные системы уже фактически полностью вытеснили своих традиционных оппонентов.

Инфракрасные панели могут стать прекрасным украшением в любом интерьере

Инфракрасные обогреватели можно монтировать в таком месте, где они не будут мешать свободному проходу. Довольно популярной считается их установка под потолком. Существуют и устройства, которые можно  встроить в потолок. Тогда потолочные инфракрасные панели отопления не только не будут занимать свободное пространство, но и вообще не будут заметны.

Производители

Производством инфракрасных обогревателей занимается множество компаний во всем мире.

Ниже представлены только те из них, которые действительно завоевали сердца покупателей своей продукцией.

Stiebel Eltron – немецкая компания, которая производит оборудование, отличающееся безупречным качеством и надежностью.
Fenix Trading – чешская компания, выпускающая изделия высочайшего качества

Производители уделяют особое внимание вопросу энергоэффективности.
Air Comfort. Итальянские производители выпускают безопасные изделия высокого качества.
Frico

Шведские производители всегда предъявляют высокие требования к дизайну оборудования и гарантируют его высокое качество.

Среди отечественных производителей стоит отметить компании «ЭкоЛайн», «Пион», «Билюкс» и «Алмак», которые по своим характеристикам практически не уступают обогревателям зарубежным компаниям. Большим спросом пользуется пленочный обогреватель «Зебра ЭВО-300 PRO». Для изготовления этого электронагревателя применяются негорючие материалы, что позволяет устанавливать его в общественных помещениях, а также в деревянных комнатах. Обогреватель «Зебра ЭВО-300» (ПЛЭН) рекомендуют для использования в комнатах с повышенной влажностью.

Типы инфракрасных нагревательных элементов по их конструктивному исполнению

  • Потолочные обогреватели. Устанавливаются подвешиванием к потолку и состоят из излучателя и отражателя, направляющего инфракрасное излучение от потолка к полу, нагревая его. Теплый воздух поднимается от пола вверх, тем самым обеспечивая равномерность прогрева помещения. Существенным достоинством является минимальное количество трудозатрат при установке.
  • Напольные ИК-нагреватели. Представляют собой гибкие маты небольшой толщины, предназначенные для установки под финишным покрытием, которое и является теплоносителем для всего помещения. На современные напольные нагреватели допустим монтаж практически любого типа покрытия.
  • ИК-нагреватели для настенного монтажа в виде законченных приборов. Равно как и потолочные решения просты в установке.
  • Настенные нагреватели в виде пленки. Конструктивно выполнены как напольные решения, но отличаются меньшей толщиной и большей гибкостью. Предназначены для монтажа по периметру помещения полностью или частично.
  • Декоративные элементы отделки со встроенным инфракрасным излучателем (плинтусы, плитка).

В чем секрет популярности?

Производители декларируют следующие достоинства инфракрасных обогревателей:

  • высокая эффективность и экономичность;
  • отсутствие вращающихся деталей и шума;
  • выделяется мягкое тепло, не вызывающее ухудшение самочувствия у человека;
  • простой монтаж и подключение.

Как правило, это общие фразы, нечто подобное можно встретить в описаниях масляных радиаторов или настенных конвекторов. Они не отвечают на вопрос – чем приборы так привлекательны для пользователей в реальной жизни? Оказывается, все просто, работа потолочного инфракрасного обогревателя, как и настенного, возможна в неутепленных зданиях, на сквозняках и даже на улице. Главное, находиться в зоне действия ИК-излучения.

Прибор, выделяющий инфракрасные волны, будет создавать зону комфортного тепла перед собой, оставляя без внимания остальное пространство помещения. Оно прогреется после, спустя несколько часов от разогретых предметов. Но факт остается фактом: в комнате, где для отопления нужен 1 кВт тепла, люди ставят инфракрасный нагреватель на 500 Вт таким образом, чтобы лучистое тепло распространялось как можно шире. Это создает иллюзию хорошего отопления, хотя на самом деле температура в помещении остается собачьей, законы физики обмануть не удастся.

Есть у приборов и другие недостатки. К примеру, схема инфракрасного обогревателя в подвесном исполнении подразумевает бесполезный расход около 10% тепла, скапливающегося под потолком. Это конвективная передача энергии от нагретого корпуса аппарата окружающему воздуху, который там, под потолком, и остается. Работе настенных обогревателей мешают различные предметы, карбоновые и галогенные приборы раздражают своим ярким светом, а микатермические – высокой ценой.

Подробная инструкция по установке и подключению своими руками

Насладиться всеми вышеперечисленными преимуществами можно только правильно установив прибор. Работа проводится в 5 этапов и требует четкого соблюдения инструкции.

Подготовительный этап

Для начала необходимо с набором инструментов, чтобы во время монтажа не пришлось отвлекаться. Обязательно должны присутствовать:

  1. Рулетка.
  2. Пирометр.
  3. Отвертка.
  4. Шуроповерт.
  5. Дрель (перфоратор).
  6. Плоскогубцы.

Где и как установить ИК обогреватель?

На данной стадии определяются с местом крепления инфракрасного обогревателя. Его можно установить на стене, потолке, с уклоном.

ИК с мощностью до 800  Вт устанавливают в жилых помещениях. Если речь идет об общественных зданиях, то мощность начинается с 1,5 кВт.

Поверхность должна быть крепкой, чтобы выдержать груз в пределах 20-30 кг.

Нельзя устанавливать обогреватель рядом с  пожароопасными предметами

Место расположения и высота от пола

ИК рекомендуют устанавливать рядом с поверхностями, которые поглощают тепло. Хорошо подойдут дерево, ковры, каменные поверхности. Отражающие поверхности стоит обойти стороной, так как при использовании прибора владелец получит минимальный эффект. электропроводка должна быть протянута по негорючему основанию.

От специфики помещений во многом зависит место обогревателя. Существует оптимальная схема для размещения ИК в жилых домах. Выглядит она следующим образом:

  1. Измерить самое холодное место, которое требует обогрева, может пирометр. В случае с установкой сразу нескольких обогревателей, он требуется обязательно.
  2. Высота от пола должна составлять 1,5 м в жилых помещениях. В случае, если человек проводит много времени под обогревателем, значение должно начинаться от 1,8 м.
  3. Если установка высокотемпературного инфракрасного обогревателя проводится в общественных зданиях, офисах, то расстояние должно быть от 2 м.

Монтаж прибора

Монтаж можно реализовать самостоятельно, не затратив на это ни копейки. Сложность состоит лишь в том, что требуется определенные умение и навыки, а также знания процесса установки.

Во время проведения монтажа и подключения к электросети включать обогреватель запрещено.

Ход работы:

Определить высоту крепления от потолка и пола с помощью рулетки.
Закрутить болты или просверлить отверстие дрелью (перфоратором), если стена бетонная

Важно, чтобы расстояние между точками крепления было одинаковым.
Вставить в просверленные отверстия дюбеля.
Установить крепеж.
Закрепить устройство в фиксирующие отверстия.. Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей

Конструкции разных обогревателей могут несущественно отличаться, поэтому не стоит игнорировать рекомендации производителей.

Подключение к электросети

Для экономии энергии и комфортной температуры инфракрасный й обогреватель монтирует вместе с термостатом. Устройство автоматически выключает ИК, когда помещение нагревается до указанной температуры. Как только воздух в помещение остывает, термостат включает ИК.

Подключение к сети вместе с терморегулятором проходит в 4 этапа:

  1. Крепят к стене термостат на высоте 1,4 м от пола вблизи инфракрасного обогревателя.
  2. Подбирают провод, устойчивый к большим нагрузкам. Его необходимо проложить внутри стен и потолка от ИК к терморегулятору.
  3. Провод маскируют штукатуркой или специальными коробками.
  4. Проводка нагревателя коммутируется параллельно главной линии.

При установке обогревателей сразу в нескольких комнатах, одного термостата будет недостаточно. На каждую комнату необходимо по одному устройству.

Схема подключения нескольких обогревателей через терморегулятор

Подключение заключается в доводке кабеля нескольких приборов до терморегулятора. Далее термостат присоединяется к распределительной коробке.

Лучшим вариантов считается создание отдельного автомата в распределительном щите. Это предотвратит риск перегрузки.

Выбор системы для отопления промышленных помещений

Отопление промышленных помещений осуществляется при помощи разных видов систем, каждая из которых требует детального рассмотрения. Самой большой популярностью пользуются централизованные жидкостные или воздушные системы, но нередко можно встретить и локальные отопители.

На выбор типа отопительной системы влияют следующие параметры:

  • габариты отапливаемого помещения;
  • количество тепловой энергии, необходимой для соблюдения температурного режима;
  • простота обслуживания и доступность ремонта.

Каждая система имеет свои плюсы и минусы, и выбор будет в первую очередь зависеть от соответствия функционала выбранной системы с требованиями, которые к ней предъявляются. При выборе типа система необходимо провести расчет системы отопления промышленного здания, чтобы иметь четкое понимание того, сколько тепла необходимо постройке.

Вывод

 Система отопления на основе инфракрасных тепловых панелей является оптимальным решением для всех типов оздоровительных центров. Это дополнительная ценность, которая может быть предложена клиенту, более низкие затраты на установку и отопление, лучшее и здоровое самочувствие. Длинные инфракрасные волны способствуют улучшению системы кровообращения, укрепляют иммунную систему, оказывают положительное влияние при ревматоидном артрите, увеличивают растяжение коллагеновой ткани, уменьшают жесткость суставов и уменьшают мышечные спазмы.
