Тепло без проблем: схема отопления 2-х этажного частного дома

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

  1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
  2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
  3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
  4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

  • из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
  • чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
  • здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
  • затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
  • схема неспособна работать с теплыми полами и в 3-этажном доме;
  • увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

  1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
  2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
  3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
  4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
  5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
  6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
  7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

В каких домах выгоден однотрубный «самотек»?

Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.

В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.

Самотечная однотрубная вертикальная система 2-х этажного дома.

Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.

Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.

«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.

Отопление с естественной циркуляцией

Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.

Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:

  • потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
  • недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
  • в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.

При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.

Однотрубные системы отопления

Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:

  • требуется повышенная мощность котла;
  • температура воды в магистралях последовательно снижается от радиатора к радиатору;
  • каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).

Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.

Отопление «Ленинградка»

Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.

Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.

Альтернативные виды однотрубного отопления

Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.

Преимущества и недостатки каждой системы

Зная виды системы отопления, которые можно применить для обогрева двухэтажного дома, нужно уделить внимание рассмотрению вопроса об их преимуществах и недостатках

Система с естественной циркуляцией

Для данной системы присущи следующие преимущества:

  1. Возможность использовать отопление даже тогда, когда отсутствует электричество.
  2. Отсутствие необходимости установки циркуляционного насоса, который потребляет электроэнергию.

К недостаткам данной схемы относят:

  1. Невысокая скорость подачи теплоносителя, что замедляет обогрев помещений;
  2. Необходимость расчета уклонов при монтаже такой схемы;
  3. Порча внешнего вида помещений, так как трубы монтируются под уклоном;
  4. Невозможность использования полипропиленовых труб;
  5. Невозможность монтажа теплого пола, так как для этого понадобится установка циркуляционного насоса;
  6. Увеличенные затраты топлива на медленный прогрев помещения;
  7. Высокая стоимость работ, так как для монтажа стальных труб понадобится помощь сварщика;
  8. Высокая стоимость стальных трубопроводов. Стальные трубы дороже, чем полипропиленовые.

Несмотря на то, что многие специалисты ценят такую систему, монтаж ее в частных домах, где осуществляется бесперебойное электроснабжение, является неактуальным.

Однотрубный вариант

К преимуществам однотрубной схемы относятся:

  1. Низкая стоимость материалов, так как для ее сооружения можно использовать полипропиленовые трубы.
  2. Невысокая стоимость монтажных работ. Монтаж одной магистрали обойдется намного дешевле, чем обустройство двух труб.
  3. Гораздо проще спрятать в стену одну ветвь, нежели две.

Из недостатков следует отметить:

  1. Высокая стоимость материалов, если для сооружения конструкции будут использоваться фитинги. Понадобится много фитингов, цена которых будет превышать стоимость сооружения двухтрубной системы.
  2. Необходимость наращивания числа секций, чтобы теплоноситель достигал дальних комнат.
  3. Необходимость проведения расчета остывания воды.
  4. Трудности сооружения закольцованной магистрали, так как ее проведению мешают дверные проемы и т.п.
  5. Негативное влияние отопительных приборов друг на друга, что значительно затрудняет процесс автоматического регулирования.

Двухтрубная схема

Для двухтрубной схемы характерны следующие преимущества:

  1. Надежность.
  2. Стабильность.
  3. Возможность автоматического регулирования температуры в доме.
  4. Возможность комплексного функционирования с теплым полом.

Однако имеются у такой системы и недостатки:

  1. Потребность в глубокой балансировке при протяжении ветвей с большим количеством радиаторов.
  2. Необходимость выполнения изгибов трубопроводов для обхода дверных проемов.
  3. Стоимость сооружения такой схемы обойдется дороже, чем для однотрубной системы.

Коллекторная система

Главным недостатком такого типа системы является дороговизна ее сооружения. Однако эта дороговизна оправдана функционированием устройства. Кроме того, еще одним недостатком является трудность сооружения системы в обжитых домах, так как для этого понадобится делать капитальный ремонт.

В остальном система имеет одни преимущества, собственно, поэтому и пользуется большой популярностью. Ее можно сооружать как с индивидуальными отопительными радиаторами, так и в комплексе с теплыми полами.

Напольный вид обогрева

К преимуществам такого типа отопления относятся:

  1. Экономия энергоносителей.
  2. Равномерный обогрев помещений.
  3. Скрытость системы.

Немаловажно отметить и негативные моменты данной системы, к которым относятся:

  1. Высокая стоимость сооружения такого типа, особенно, если учитывать необходимость обогрева двухэтажного дома.
  2. Быстрота остывания теплоносителя при отсутствии его обогрева.
  3. Необходимость демонтажа бетонной стяжки при возникновении утечки воды.

Какие схемы отопления бывают?

Ниже мы привели основные критерии, которые следует учитывать при выборе той или иной схемы для дома в два этажа.

  • Геометрия здания.
  • Проведена ли электроэнергия, а также другие аналогичные факторы.
  • Каков тепловой источник, где он располагается.
  • Какой теплоноситель используется, как он циркулирует.
  • Количество этажей (в нашем случае их два).

Главных из всех приведенных критериев – это именно способ циркуляции носителя тепла. Она может быть естественной (в таком случае жидкость перемещается по магистралям за счет температурной разницы) и искусственной (когда жидкость движется под напором, созданным специальным прибором – циркуляционным насосом). В обоих случаях вода двигается по системе одинаково.

Отопительная система двухэтажного дома: особенности конструкции

Особенностью отопительной системы для двухэтажного дома является необходимость дополнительного подъема теплоносителя на определенную высоту.

Как правило, отопление в 2 этажном доме состоит из нескольких основных устройств, среди которых можно выделить:

  • сам котел;
  • трубопроводы;
  • радиаторы;
  • фитинги;
  • всевозможные датчики;
  • регуляторы.

Правильно подобрав все составляющие комплекса, можно добиться того, что схема отопления 2 этажного дома будет функционировать, как часы. К тому же, правильная установка поможет поддерживать комфортабельный микроклимат в помещении, снизить общие затраты на обогрев, вне зависимости от типа топлива.

Знакомьтесь: воздушно-отопительный агрегат. О нем читайте здесь.

Основные виды схем отопления

По конструкции отопление 2 этажного дома можно условно разделить на несколько видов:

  • С нижней и верхней разводкой трубопроводов;
  • Системы одно- или двухтрубные;

Двухтрубная система отопления дома с принудительной циркуляцией

  • С горизонтальным и вертикальным расположением стояков;
  • Отопление 2х этажного дома с естественной циркуляцией и принудительной;
  • С тупиковым или же магистральным вариантом движения теплоносителя.

Следует отметить, что наибольшим спросом (да и по своим характеристикам она неплохая) среди потребителей пользуется схема водяного отопления частного 2 этажного дома с принудительной циркуляцией теплоносителя.

Такая схема подразумевает установку в доме:

  • котла отопления;
  • трубопроводов;
  • коллектора;
  • радиаторов отопления;
  • расширительного бака.

Теплоноситель циркулирует при помощи специального насоса – это очень эффективно, позволяет достичь производительности и эффективного разноса тепла. При всем этом схема отопления 2х этажного дома данного вида может комплектоваться котлом на различном топливе, начиняя от традиционного твердого и заканчивая газом.

Также, не исключено применение источников альтернативной энергии, например, тех же тепловых насосов.

Схемы систем отопления двухэтажного дома: выбираем предпочтительную

На сегодняшний день система отопления 2х этажного дома может быть самой разнообразной: начиная от коллекторной, и заканчивая двухтрубной разводкой магистралей.

Следует отметить, что однотрубная (подразумевает последовательное соединение радиаторов) система не позволяет перекрывать или регулировать один из радиаторов, а потому применяется реже, и ей предпочитают двухтрубную.

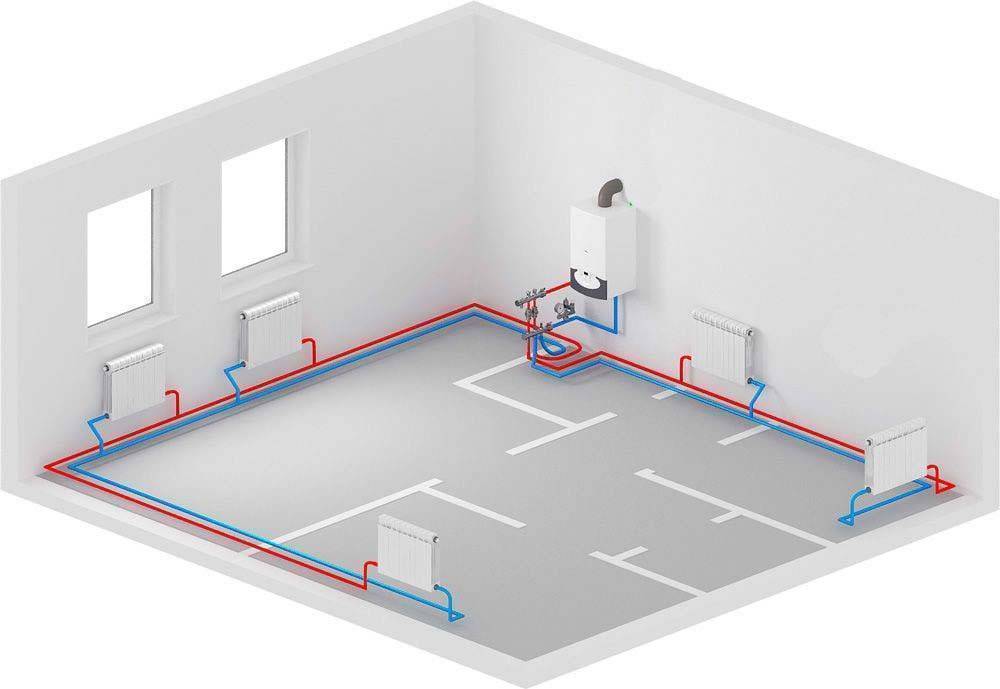

Двухтрубная система отопления для 2-этажного дома

Современная двухтрубная схема отопления 2 х этажного дома отличается своей универсальностью и практичностью. Конструкция такой системы предполагает отдельное присоединение к каждому из отопительных агрегатов двух труб – подачи и отвода теплоносителя.

От однотрубной системы двухтрубная отличается порядком присоединения радиаторов. При этом специалисты рекомендуют своими руками установить перед каждым радиатором регулировочный клапан – это позволит достичь большей эффективности.

Что же касается коллекторной системы, цена обустройства которой несколько выше, нежели у одно- или двухтрубной — она также популярна среди владельцев двухэтажных загородных домов.

Преимущество такой схемы отопления заключается в том, что монтаж трубопроводов скрытый, а потому нисколько не портится интерьер помещения. Как можно видеть на многих фото и видео в сети интернет, смотрится дом с коллекторной системой отопления интересно и стильно.

Коллекторная система отопления: особенности популярной схемы

Основным конструктивным отличием коллекторной системы отопления можно назвать тот факт, что инструкция предполагает установку котла на первом этаже и расширительного бачка на втором.

Что же касается скрытого монтажа, то трубопроводы в системе данного типа размещаются непосредственно под полом, потолком или же подоконниками.

Коллекторная система отопления

Нельзя не отметить, что эффективность работы коллекторной системы отопления достигается еще и за счет установки на каждый радиатор отдельного регулирующего крана. Это очень удобно, ведь в зависимости от потребностей, в каждом помещении можно создавать собственный комфортабельный климат.

Подключение радиаторов, однотрубные и двухтрубные системы

В двухтрубной системе отопления, в отличии от однотрубной, все радиаторы имеют одинаковую температуру и равномерно отапливают дом.

Проектирование отопления частного двухэтажного дома заставляет подумать над вопросом выбора однотрубной или двухтрубной схемы. Однотрубные системы проще в монтаже, но они обладают одним важным недостатком – температура теплоносителя в последнем радиаторе будет очень низкой, поэтому самая дальняя от котла комната будет холодной, а это очень плохо.

В однотрубных системах радиаторы подключаются по нижней схеме, когда теплоноситель заходит с одного бока, а уходит с другого бока. Если дом не очень большой, а вы хотите сэкономить и проложить однотрубную систему, мы рекомендуем схему подключения «ленинградка» – она предполагает создание перемычки между входом и выходом. В результате часть горячего теплоносителя потечет по перемычке дальше, а часть направится в радиатор. Благодаря этому тепло будет распределяться более равномерно.

Схема самотечной системы отопления двухэтажного частного дома, с использованием однотрубной системы, может включать в себя применение циркуляционного насоса. В результате мы получим достаточно эффективное однотрубное отопление с равномерным распределением тепла. Можно пойти еще дальше, применив «ленинградку» и циркуляционный насос одновременно.

Проекты отопления частного двухэтажного дома чаще всего предусматривают создание двухтрубных систем с диагональным или боковым подключением радиаторов. Улучшенная схема и вовсе предусматривает раздельную подачу нагретого теплоносителя на первый и второй этаж, без обхода двух этажей сразу. Также она включает в себя установку фурнитуры для возможного отключения радиаторов отопительной системы – за счет этого реализуется возможность индивидуальной регулировки температуры в отдельных комнатах.
