Недостатки и преимущества использования буржуйки
Эта самодельная печка для гаража имеет всего три недостатка:
- Отопительные устройства делаются из стали, поэтому быстро отдают тепло и не могут его накапливать в отличие от чугунных печей. Но решить такую «неприятность достаточно просто – для этого ее можно просто обложить огнеупорным или «шамотным» кирпичом от мартеновских печей. Для обкладки можно использовать простой строительный кирпич.
- Для обеспечения достаточной вытяжки воздуха потребуется обеспечить печь вытяжкой, высота которой не менее 4 м. Но это тоже сомнительный недостаток. Для лучшего обогрева помещений, опытные печники советуют протянуть трубы вытяжки через весь бокс. Газ будет отдавать тепло на всем протяжении бокса – это позволит экономить топливо.
- Неоспоримый недостаток – потребность постоянного прочищения дымохода, особенно если он выполнен из тонкой трубы и возможность образования конденсата.
Достоинств у самодельной печки для отопления гаража на порядок больше:
- способность быстро обогревать помещение. Печи для гаража, выполненные с учетом всех правил, способны поднять температуру до комфортной уже через 10 минут. Но если отопитель обложить кирпичом, этот период времени увеличится;
- возможность обеспечить равномерный обогрев всего помещения при протянутых по всему гаражу трубах вентиляции;
- буржуйку для гаража можно сделать работающей на разных видах топлива. Это может быть печь для гаража на дровах. Подойдет отработанное масло, уголь. Даже древесную стружку и опилки можно использовать в качестве топлива;
- простота конструкции позволяет использовать для производства разные схемы. Печь в гараж на дровах своими руками можно сделать из старого газового баллона, обрезка трубы и просто старого листового металла;
- такая самодельная конструкция не требует больших затрат на покупку материалов и времени для ее производства. Если сделать печь для гаража своими руками, работающую на отработанном машинном масле, она сможет экономить значительные средства. Электроконвекторы или инфракрасные обогреватели увеличивают цифры в оплатке за электричество;
- добавив незначительные изменения в чертежи, вы получаете возможность быстро разогреть или приготовить горячую пищу в гараже.
Разберем подробнее процесс изготовления печки в гараж своими руками.
Изготовление горизонтального отопителя
Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.
Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:
В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.
Сборка теплообменника
Печку делал для обогрева гаража. Водяных батарей у меня в гараже нет, так что я решил, что лучше, чтобы сразу подогревался и циркулировал воздух. Если же у вас есть водяные батареи, то можете отказаться от воздушного теплообменника и просто пустить 4-5 водяных змеевиков через верхнюю камеру, подключив их параллельно. В таком случае конструкцию надо дополнить циркуляционным насосом и вентилятором. Подобное оснащение позволит обогревать печкой хоть весь дом, надо лишь комнату для установки печки выделить.
Сборка теплообменника
Вернемся к моему теплообменнику. Его я установил между дымоотводящей трубой и горелкой печки – тут тепла больше всего. К теплообменнику приварил железную пластину. Благодаря ей будет лучше удерживаться пламя. Также она поспособствует распределению огня внутри корпуса печки.
Внутри теплообменника поставил воздушный завихритель. Каких-то инженерных изысков в таком завихрителе нет, зато со своей задачей он справляется на все сто. При работе на максимальной мощности металл корпуса раскаляется до алого цвета, а нагретый выходящий воздух пробивает даже через перчатку. Сам завихритель можете увидеть на фотографии.
Делаю завихрительДелаю завихрительДелаю завихрительПоставил завихритель
Дальше я взял канальный вентилятор и поставил его с одной стороны теплообменника. Кстати, к вентилятору можно подключить термореле для автоматизации. Это позволит самостоятельно устанавливать температуру и экономить ресурсы. Я, например, решил использовать термореле от Autonics – у меня оно просто валялось без дела. Но можно взять и какую-то бюджетную модельку, к примеру, Vemer KLIMA. Его я тоже опробовал, функционирует отлично.
Сделал наддувВот что получается
Тепло концентрируется в отсеке топливника.
Как сделать самодельную печь на отработанном масле
Представленная ниже модель печки на отработанном масле, пожалуй, наиболее простой и в то же время эффективный и экологичный вариант конструкции для обогрева небольшой мастерской или гаража холодной осенью или зимой. Данная печь на жидком топливе вполне подойдет как базовый элемент котла или электрогенератора при необходимых дополнениях и усовершенствованиях.
Печь на отработке
Печи и котлы, работающие на дешевом отработанном масле, в последние годы стали в большом количестве создаваться умельцами, а в настоящее время уже выпускаются на заводах в России и за рубежом. Цена их не столь высока, а экономия существенная. Еще дешевле и интересней для многих сделать печку на отработке своими руками. Печку, о которой пойдет речь в этом сообщении, по опыту разных мастеров, можно собрать и сварить за один-два дня. Отзывы тех, кто собрался с силами и изготовил этот тепловой агрегат, чаще самые лестные.
Эксплуатационные и технические характеристики самодельной печи на отработке.
Печь предназначена для нагрева воздуха в пожаробезопасном помещении. В качестве топлива допускается использовать моторное масло или вещества, близкие по составу к нему (масло индустриальное, трансмиссионное, трансформаторное, нефтяное масло, соляровое масло, печное топливо, мазут, керосин, дизтопливо).
#8211 минимальная высота дымохода 4 м (расстояние от верхнего края вытяжной трубы до уровня земли). При более короткой трубе дымохода по опыту тех, кто уже экспериментировал, не происходит полного сгорания топлива и выделяется дым.
#8211 диаметр дымохода 102 мм
#8211 габаритные размеры печи: высота 700 мм, ширина 300 мм, глубина 500 мм
#8211 масса печи 28 кг.
При использовании отработанного моторного масла типа МГ-10, печь демонстрирует довольно высокие характеристики: расход топлива от 0,5 до 2,0 литров/час кпд 75% температура печи #8211 800-900 градусов, а на выходе из печи #8211 90 градусов, это позволяет при температуре воздуха на улице минус 35 градусов поддерживать в неотапливаемом небольшом стандартном гараже тепло от плюс 15 градусов до плюс 20 в зависимости от установленного режима работы печки. Мощность горения Вы можно регулировать от еле теплой печки до раскаленной докрасна (800-900 град С).
Достоинства печи.
1. Самое главное достоинство такой печи на масле #8211 это возможность огромной экономии, так как цена отработанного масла очень низкая или даже нулевая. Иногда можно найти возможность забирать это масло бесплатно как отходы, которые выбрасывается некоторыми предприятиями. Так люди и делают #8211 летом в автомастерской копят масло, а зимой топят им гаражи.
2. Есть польза от такой безотходной печи для природы. Ведь, во-первых, вряд ли все автовладельцы или мастерские, предприятия всегда правильно утилизируют отработку. Во-вторых масло в такой самодельной печи на отработанном масле сгорает практически полностью без остатка, не причиняя вреда природе и здоровью человека.
Дно камеры топливника и горелка
Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.
Из стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на месте
Горелку решил делать 20-сантиметровой – этого хватит.
Это будет горелкаСверлю отверстияПодшлифовал
По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.
Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.
Сначала я вварил горелку в днище верхней камерыУстановил горелку

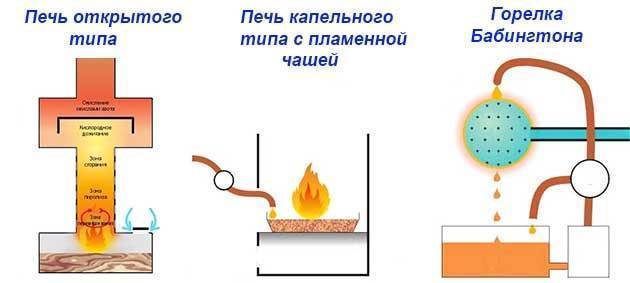

Виды самодельных печек на отработке
Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:
- Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
- Капельная печь на отработанном масле с закрытым дожигателем;
- Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.
Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.
Устройство и недостатки буржуйки открытого типа
Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.
Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.
Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:
- для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
- вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
- высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
- неразъемный корпус тяжело чистить от сажи.
Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки
Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.
Плюсы и минусы капельницы
Кардинальное отличие этой печи заключается в следующем:
- перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
- топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
- для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

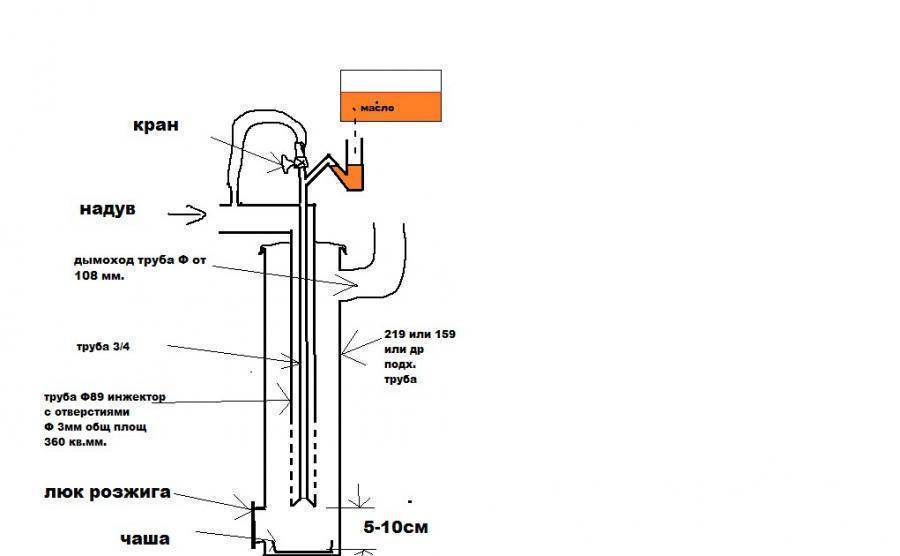

Схема капельницы с нижней подачей горючего из топливного бака самотеком
Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.
Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки
Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:
- Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
- Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
- Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
- Топливоподача и мощность агрегата поддается регулировке.
- Нетребовательность к высоте дымохода и удобство очистки.
Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку
Монтаж печи, работающей на отработанном масле
Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.
Среди важных аспектов, касающихся конструкции можно выделить следующие:
- внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
- толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
- длина горелки должна быть больше значения ее диаметра;
- оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
- трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
- дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
- допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).
Что потребуется для работы
- чертеж;
- сварочный аппарат и электроды;
- болгарка, отрезные круги для металла, напильник, наждачная бумага;
- стальные уголки или арматура;
- набор сверл и дрель;
- стальные листы толщиной 4 и 6 мм;
- трубы для дымохода и горелки;
- молоток;
- рулетка и уровень.
Подготовка и сборка печи (чертеж)
- Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
- Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
- Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
- Производим сборку верхнего резервуара (привариваем стенки к донышку).
- Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
- На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
- Проверяем размеры деталей. Монтируем уплотнительное кольцо.
- Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
- Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.
Создание печи на отработанном масле своими руками — видео урок
Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.
- Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
- Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
- В верхнем баке устанавливаем перегородку.
- Привариваем патрубок, который будем подключать к дымоходу.
Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.
На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.
Как сварить простую печь
Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.
Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.
Пошаговая инструкция выглядит так:
- Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
- У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
- Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.
Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое
Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм
Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.
Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров
Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом.

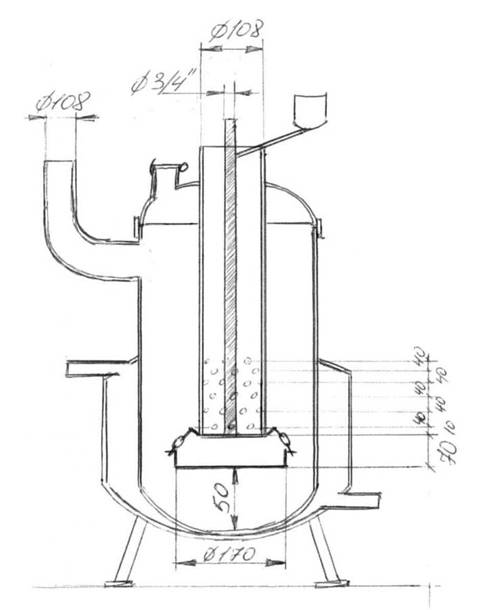

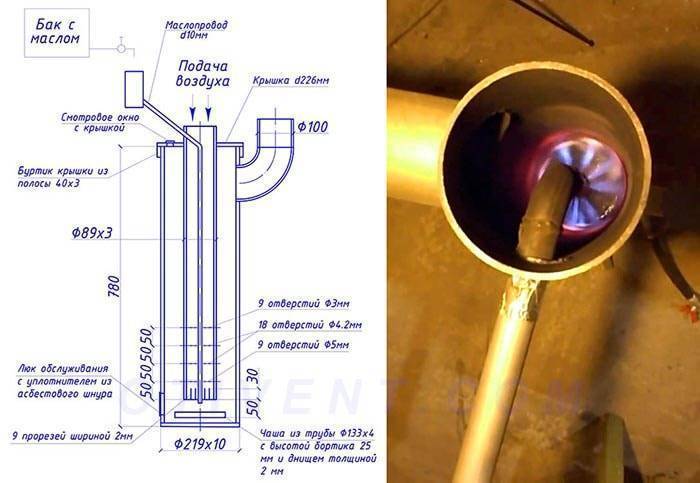

Делаем капельный отопитель
Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.
Технологически процесс изготовления выглядит следующим образом:
- Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
- В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
- Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
- Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.
Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.
Увеличение количества изгибов трубы
Увеличение изгибов дымохода буржуйки
Бак на выводе из стиральных машин будет удерживать определенное количество тепла, но все тепло он удержать будет не в состоянии. Большое количество тепла будет продолжать вылетать в трубу.
Поэтому одно из усовершенствований, обеспечивающих дополнительное сохранения тепла, является увеличение длины выводной трубы. Длинная труба, проходящая по помещению, но обладающая хорошей вытяжкой обеспечивает передачу тепла со своей поверхности, которое ранее терялось.
Материалы и инструменты
- несколько колен, которые можно будет беспроблемно разместить в помещении после буржуйки,
- кронштейны для крепления колен трубы,
- сварочный аппарат и инструмент по обработке металла.
Инструкция
Для начала необходимо разметить место прокладки трубы. Она может проходить с большим количеством изгибов и зигзагов, обеспечивая этим максимальное сохранение тепла, не забывая при этом о потере вытяжной тяги.
После разметки места прокладки трубы необходимо установить кронштейны крепления трубы
Особое внимание следует уделить местам стыков колен трубы и углов. Кронштейны должны быть выполнены из термостойких материалов.
Произвести прокладку труб с обеспечением плотного герметичного соединения, при необходимости произвести доработку колен, для обеспечения прокладки трубы по размеченному маршруту.
Жестко закрепить колена в кронштейнах, проверить рабочую тягу (поджечь газету перед трубой), проверить герметичность соединений, подсоединить входное колено к печи.
