Принципы проектирования системы
При проектировании систем воздушного отопления учитывают множество важных факторов. Прежде всего, это потребность каждого отдельного помещения в тепле, а также потери тепла для каждой комнаты. Двери, окна, вентиляционные отверстия и прочие объекты способствуют тому, чтобы драгоценные килоджоули тепловой энергии уходили наружу.
Печь-булерьян – экономичный вариант нагревателя, который можно использовать для организации воздушного отопления. Отличным решением может стать и дровяная печь длительного горения
Важнейший момент – наличие качественного утепления здания. Если в доме стоят пластиковые окна, хорошие двери, а его фасад надежно утеплен, потери тепла будут меньше, а затраты на отопление удастся заметно сократить. Если речь идет о реконструкции здания, начать следует именно с проектирования утепления.
После того, как соотнесена потребность в тепловой энергии и ее затраты, рассчитывается мощность нагревательного оборудования и выбирают его тип. Затем просчитываются параметры потока горячего воздуха. Выполняют специальные аэродинамические расчеты, чтобы вычислить необходимые размеры воздуховодов.
На выходе из воздуховода устанавливают решетку-диффузор. Ее размеры и конфигурация могут отразиться на скорости перемещения воздушного потока
Предварительно рассчитать мощность оборудования можно, ориентируясь на следующие цифры: для обогрева каждых 10 кв. метров помещения понадобится около 0,7-0,8 кВт тепла. Это при условии, что дом качественно утеплен, иначе понадобится более мощное оборудование. Но полное проектирование и подробные расчеты лучше поручить опытному инженеру.
Неправильные расчеты могут сказаться на состоянии готовой системы очень печально. Для непрофессионально спроектированной системы воздушного отопления характерны такие проблемы, как частые поломки оборудования, перегрев воздуха в помещениях, перегрев оборудования, сквозняки, повышенный уровень шума.
Одновременно с проектированием системы воздушного отопления имеет смысл продумать и расстановку стационарных предметов мебели в доме. Приточные и вытяжные решетки должны располагаться в местах, удаленных от постоянного присутствия людей.
Они также не должны быть скрыты под шкафами, тумбами или другими объектами, которые затрудняют свободное перемещение воздушных масс.
В многоэтажном частном доме вытяжные решетки рекомендуется располагать таким образом, чтобы на верхних этажах остывший воздух отбирался в систему сверху, а на нижних этажах – снизу. Это обеспечит более равномерное распределение тепла по всем помещениям. Подробнее о том, как правильно произвести расчет воздушного отопления читайте в этом материале.
Критерии выбора
Существование различных конвекторных батарей вынуждает внимательно и даже скрупулезно выбирать их. Если ориентироваться на продукцию известных компаний, предпочтение стоит отдать товарам от Atlantic, Ballu, Electrolux. Менее востребованы, но довольно хороши по практическим качествам оказываются батареи марок Scoole, Timberk.
Из составных частей устройства особое внимание стоит уделить таким компонентам, как:
- нагревательный блок;
- управляющая автоматика;
- термостат;
- крепежные изделия.
Для газовых конвекторных батарей также важны используемые вентиляторы, клапаны и вытягивающие продукты сгорания каналы. Существуют модели, оснащенные колесами, которые легко передвигать в нужное место и затем возвращать обратно. Газовые конвекторы можно поставить по одному на комнату, обеспечив эффективное отопление. Служат они довольно долго и обогревают значительную территорию.
Электрические аппараты привлекательны в тех случаях, когда обязательно необходимо наличие программируемых режимов работы, тщательная регулировка термостата. Они быстро согреваются до необходимой температуры и хорошо защищены от перегрева при работе. Но кроме высокой платы за электроэнергию, есть и другие обстоятельства, которые исключают подобный выбор. Приобретать конвектор, работающий на электрическом токе, не стоит тем, кого раздражают щелчки термостата
С осторожностью следует подходить к таким моделям и всем, собирающимся купить привлекательный аппарат – дизайн иногда не слишком впечатляющий
Что касается водяных конвекторных батарей, они предпочтительны в:
- коридорах;
- оранжереях и зимних садах;
- местах, где не хватает пространства.
Но сэкономить такие устройства не дадут. Если некому и некогда будет ухаживать за ними, убирать пыль и грязь — они также окажутся непрактичны. Оптимален в любом случае окажется прибор, мощность которого составляет примерно 0,1 кВт на 1 кв. м.
Важно: если стены тонкие, сложены из материала высокой теплопроводности и не утеплены дополнительно, требуется увеличивать этот показатель на 50%. Недопустимо использование мощных электрических конвекторов (сильнее 2 кВт) в домах со старой алюминиевой проводкой. Мощность нагревателя в детскую, в отличие от гостиной и прихожей, должна быть с некоторым запасом
А вот когда прибор подбирается в офис, нужно несколько сокращать нагрев, чтобы сотрудникам и посетителям было комфортно. В кухни и комнаты для детей лучше всего приобретать настенные батареи, которые точно не будут опрокинуты и создадут минимум неудобств. В остальных комнатах допускается употребление напольных моделей, за исключением случаев, когда в доме есть домашние животные или маленькие дети. Те и другие обладают удивительной способностью попадать в неприятные истории
Мощность нагревателя в детскую, в отличие от гостиной и прихожей, должна быть с некоторым запасом. А вот когда прибор подбирается в офис, нужно несколько сокращать нагрев, чтобы сотрудникам и посетителям было комфортно. В кухни и комнаты для детей лучше всего приобретать настенные батареи, которые точно не будут опрокинуты и создадут минимум неудобств. В остальных комнатах допускается употребление напольных моделей, за исключением случаев, когда в доме есть домашние животные или маленькие дети. Те и другие обладают удивительной способностью попадать в неприятные истории.
Аппараты, которые оснащены воздушными прорезями сверху, лучше прогревают воздух. Но пыль на отопительном элементе будет скапливаться быстрее. При каждом запуске неизбежным станет «аромат» горелой органики. А если рядом расположены обои, мягкие декоративные панели, они будут выгорать и выцветать, может пересыхать быстро клей.
Принцип работы воздушно-отопительного агрегата
Однако такое оборудование все же имеет некоторые специфические особенности:
- мощность, которой обладает агрегат воздушного отопления, является довольно высокой, гораздо большей по сравнению с традиционным тепловентилятором, имеющим мощность в 2 кВт;
- аппарат воздушного отопления чаще всего применяется в помещениях промышленного, а не жилого характера, так как дизайн изделия не играет большой роли, гораздо более важным является его надежность и износостойкость. Тем не менее, сегодня можно найти и такие модели, которые имеют прекрасный внешний вид и могут быть установлены, например, в офисном помещении;
- основным теплоносителем может выступать не только электрическая энергия, но также и вода. Именно источники тепла и следует рассмотреть более подробно.
Основные преимущества воздушно-отопительных агрегатов марки «Вулкан»
Если вам необходим отопительный агрегат, то вы можете рассмотреть в качестве варианта одну из вышеописанных моделей. Основными преимуществами данных устройств являются:
- высокая эффективность тепловентилятора;
- небольшие затраты на эксплуатацию;
- оптимальная дальность струи воздуха;
- пониженный уровень шума;
- большая тепловая мощность;
- полное регулирование технических параметров;
- простая и быстрая установка и монтаж.
С помощью данного оборудования вы сможете подогревать, а в дальнейшем поддерживать в автоматическом режиме нужный уровень температуры воздуха в помещении или здании. При этом теплоноситель будет нагреваться до отметки в 90 °С. Отопительный агрегат «Вулкан» не использует в своей работе воздушные массы извне, так как он предназначен для рециркуляции воздуха, который находится внутри здания.
В качестве дополнительной особенности можно выделить то, что агрегаты имеет способность перераспределять воздушные массы, это обеспечивается встроенными осевыми вентиляторами и направляющими решетками в виде жалюзи. С помощью последних потоки можно направить почти в любую часть сооружения или комнаты.

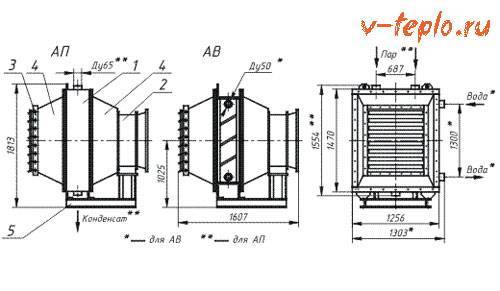

Конструкция отопительных агрегатов
Конструктив отопительных агрегатов всех типов схожий. Во-первых, это калорифер (воздухонагреватель, теплообменник), являющийся проводником тепла. Он представляет собой монолитный стальной корпус со встроенными теплопередающими элементами. Если в качестве первичного теплоносителя применяется пар или горячая вода, то это металлические трубки со спирально-накатным алюминиевым оребрением, внутри которых проходит источник нагрева. При использовании электрической энергии теплообменными элементами выступают оребренные алюминием трубчатые электронагреватели. Во-вторых, это вентилятор – осевой или центробежный (радиальный) в зависимости от типа тепловой установки.
- Конструкция водовоздушных и паровоздушных отопительных агрегатов включает в себя:
- • водяной или паровой биметаллический калорифер определенного типоразмера с присоединительными патрубками или штуцерами;
- • осевой вентилятор соответствующей производительности по воздуху;
- • диффузор, для воздушного перехода между калорифером и вентилятором;
- • жалюзийную решетку, применяемую для распределения и направления нагретого воздушного потока;
- • несущую металлическую раму, предназначенную для скрепления составных частей и установки агрегата в рабочем положении.
Купить отопительные агрегаты Вы можете, отправив заявку на нашу электронную почту zao_tst@mail.ru. В запросе необходимо указать реквизиты Вашей организации, модель и количество необходимых Вам нагревательных установок. В выставленном коммерческом предложении или счете будут представлены продажная цена отопительных агрегатов, сроки изготовления и условия поставки.
Как выбрать?
На выбор того или иного вида системы обогрева влияют факторы, которые следует учитывать еще на стадии ее проектирования.
Наиболее рентабельной системой отопления по праву считается газовое оборудование. В отличие от водяных и паровых котлов, при газовом горении потери тепла минимальны. Огромным плюсом является и отсутствие проблем, связанных с взаимодействием материалов и жидкости. Так, газовому оборудованию не страшны протечки и коррозия, не нужно сливать воду при паузах в использовании, в морозы трубы не перемерзают и не лопаются.
Электрические агрегаты хороши для локального обогрева, в противном случае счета за электроэнергию могут быть заоблачными. Водяное, паровое отопление, а также использование обычной печи на твердом топливе (торф, дрова) являются подходящими вариантами для любого типа загородного жилья.
В любом случае в расчетах должны учитываться нескольких обязательных моментов.
- Квадратура всего помещения в целом (с учетом высоты потолков).
- Количество отапливаемых помещений с указанием внешним стен в каждой комнате. Чем больше наружных стен, тем выше теплопотери. Соответственно, внутренние помещения, закрытые со всех сторон, будут теплее остальных.
- Наличие верхних и нижних «теплосберегателей» (чердака и подвала).
- Количество, тип и размеры оконных систем. От этих параметров зависят утечки тепла из помещения.
- Обустройство входной двери. Оптимальным вариантом будет наличие тамбура, чтобы холодный воздух не попадал непосредственно в жилое помещение. В противном случае стоит подумать о тепловой завесе, установленной над дверным проемом.
- Климатические условия, максимальное падение температуры в холодное время года. Расчет необходимой мощности отопительных агрегатов будет разным для южных и северных регионов.
- Количество стен, выходящих на северную сторону. Эта часть дома наиболее подвержена ветрам в зимние месяцы. Южная же сторона дома защищена от ветра, а в летние месяцы более качественно прогревается.
Водяной теплообменник
Воздушно-отопительные агрегаты, использующие водяные теплообменники, максимально быстро обогревают воздух в здании за счет тепла, переносимого циркулирующей водой. Трубопровод при этом внутри имеет оребрение, что увеличивает теплотдачу. При обдуве этот теплообмен только увеличивается. Причитав все это, можно ошибочно спутать этот агрегат с обычными фанкойлами.
Электричество
Электрические устройства данного рода как в плане структурном, так и в плане функциональном весьма приближены к бытовым тепловентиляторам – электричество нагревает теплообменник, к которому подгоняется воздух посредством вентилятора. Заслонки же направляют его дальше в нужную часть помещения.
Но отличия между ними, безусловно, есть:
- Практически не применяются спирали открытого типа. Они могут прослужить относительно недолго, да и пыль при попадании на них будет гореть.
- Данные агрегаты разработаны для нагрева большого помещения. Это уже не бытовые нагреватели, здесь мощность измеряется десятками киловатт.

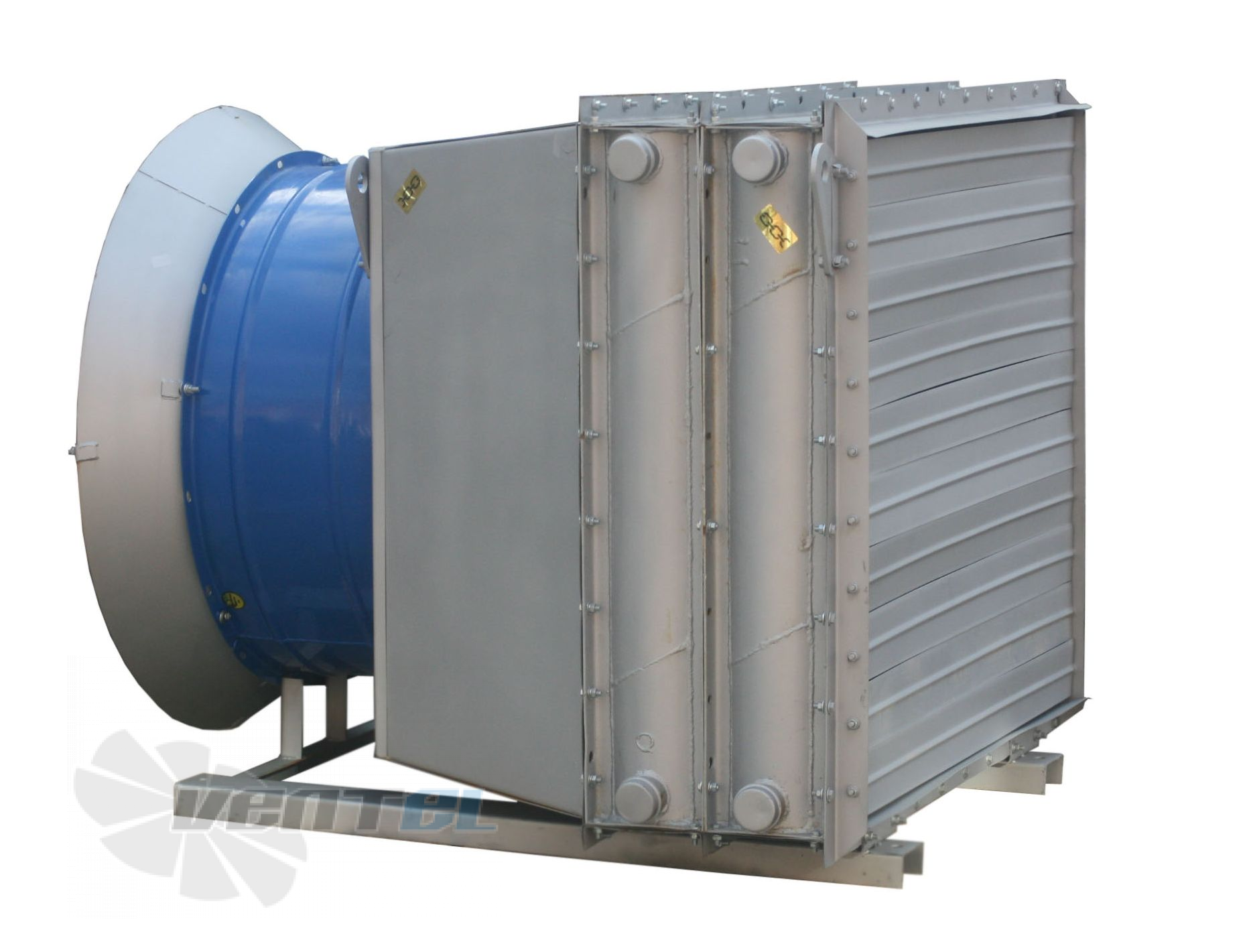

Агрегат воздушно отопительный АОД
Мы предлагаем воздушно-отопительные агрегаты АОД на основе калориферов типа КСК (подогрев воздуха с помощью воды), калориферов типа КПСК (подогрев воздуха с помощью водяного пара) и калориферов типа ЭК (подогрев воздуха с помощью электричества). Все модели таких агрегатов отличаются по параметрам производительности тепла и воздуха. Для воздушного отопления помещений применяются воздушно-отопительные агрегаты АО2. Пар температурой 95-150°С или горячая вода используется в качестве теплоносителей воздушно-отопительных агрегатов. Нагрев смешанного, внешнего или рециркуляционного воздуха осуществляется агрегатом АО2. Он также используется в качестве хорошего воздухоохладителя при наличии поддона для сбора конденсата и при подаче обычной холодной воды. Состав воздушно-отопительного агрегата: калорифер (теплообменник), воздухораспределительный клапан, воздушный переход, основание и вентилятор. Вентилятор агрегата АП являет собой осевой вентилятор общего назначения и с напряжением питания силой 380В. Калориферы существуют спирально-накатные и биметаллические. Если теплоноситель использует горячую воду, то устанавливаются водяные калориферы КСк, а в случае, если применяется пар, то – паровые калориферы КПСк. 2-х-миллиметровая листовая сталь – материал, из которого изготовлен воздухораспределительный клапан и воздушный переход. Конфигурация и размеры воздушного потока, эффективность подаваемого тепла и степень комфорта зависят от конфигурации клапана агрегата АВ. В стандартной обычной комплектации лопасти клапана обладают горизонтальным положением, благодаря чему позволяется регулирование теплового потока в вертикальной плоскости. Лопасти клапана (неформованная сталь 2-3 мм) имеют болтовую затяжку, фиксирующую направление выходящего воздуха и устанавливая положение лопасти. Индивидуально вручную можно урегулировать каждую лопасть. |  Агрегат воздушно отопительный АОД |
Воздухонагреватели: Воздушно-отопительные агрегаты, воздухонагревательные установки с водяными калориферами
Группа Компаний “ЕВРОМАШ”, имеющая многолетний опыт производства и поставок воздушно-отопительного оборудования, предлагает вниманию своих партнеров воздушные отопительные агрегаты.
Тепловой завод ЕВРОМАШ выпускает отопительные агрегаты АО2 в течении многих лет. Это простые конструктивно и проверенные временем обогреватели. На фотографии справа открытая площадка нашего производственного склада, на которой слева стоят агрегаты СТД-300П и правее – АО2 рядом с крышными вентиляторами ВКРМ.
В свою очередь, представленные на фото ниже отопительные агрегаты VOLCANO (водяные тепловентиляторы) поставляются в сжатые сроки круглый год, вне зависимости от спроса, что достигается производителем за счет большого количества выпускаемых аппаратов. Мы сотрудничаем с этим производителем также очень давно, его продукция полюбилась многим нашим потребителям, которые используют их для отопления производства, магазинов, торговых залов, оптовых и розничных складов, а также их любят применять сельскохозяйственные предприятия – для обогрева теплиц и поддержания микроклимата в овощехранилищах. Они многим нравятся еще и за привлекательный внешний вид, не портящий интерьер магазина или торгового зала, что выгодно отличает их от других отопительных агрегатов.
В регионах с умеренным и холодным климатом для использования производственных и промышленных помещений в холодное время года предприятиями используются воздушно-отопительные агрегаты (АВО). Такое оборудование может применяться не только для нужд промышленности или производства — его использование оправданно везде, где есть необходимость в качественном отоплении помещений большой площади.
С точки зрения конструкции воздушно-отопительные агрегаты представляют собой мощные, производительные вентиляторы, подающие прогретый воздух в помещения так, чтобы он равномерно распределялся по ним. Воздушно-отопительные агрегаты (АВО) в зависимости от модификации могут иметь различную мощность и, соответственно, различную производительность. Использование воздушно-отопительных агрегатов (АВО) позволяет прогревать помещения достаточно быстро, а также точно выдерживать заданную температуру в течение длительного времени.
Воздушно-тепловые агрегаты (АВО) являются достаточно надежным и долговечным оборудованием, способным полноценно функционировать в течение многих лет. Монтаж и эксплуатация воздушно-отопительных агрегатов (АВО) не представляют собой особой сложности, такое оборудование является нетребовательным в обслуживании и практически никогда не нуждается в ремонте.
особенности
Благодаря высокой прочности конструкции воздухонагревательные установки и отопительные агрегаты (такие, как представленный на фото справа отопительный агрегат АВП) способны работать даже в достаточно жестких условиях эксплуатации.
В настоящее время производится множество модификаций воздушно-отопительных агрегатов, что позволяет подбирать оборудование в точном соответствии с будущими условиями эксплуатации, а также всеми возможными требованиями к качеству, надежности и производительности.
Благодаря многолетнему производственному опыту и простоте конструкции, наши отопительные агрегаты отличаются надежностью и долговечностью в работе. Вы сможете ими пользоваться много лет без капитального ремонта.
Кроме того, у нас очень интересные цены и покупка отопительных агрегатов у нашего предприятия не вызовет у Вас больших финансовых трудностей.
назначение
Воздушно-тепловые агрегаты предназначены для воздушного отопления производственных помещений и зданий промышленного назначения с использованием в качестве теплоносителя перегретой воды (пара).
Отопительные агрегаты применяют в районах с умеренным и холодным климатом и размещают в помещениях с воздушной средой, содержащей пыли и другие твердые примеси не более 0,5 мг/м 3 , а также не содержащей липких веществ и волокнистых материалов.
В целом, отопительные агрегаты – это проверенный и надежный инструмент для отопления больших площадей, активно применяющийся во всем мире много лет.
Они нужны там, где затруднительно применять тепловые пушки или конвекторы и при этом есть доступная сетевая горячая вода, или, в случае применения отопительных агрегатов АО2, – перегретый пар.
Такой обогрев помещения – с помощью горячей воды или пара, значительно экономичнее, чем обогрев электричеством в виду его большой стоимости.
Обогрев помещения электричеством – это самый дорогой из имеющихся способов обогрева. Применение же для этих целей горячей воды позволяет значительно экономить на отоплении.
Водяной тепловентилятор VOLCANO VR Mini
воздушно-отопительный агрегат мощностью от 3 до 20 кВт.
Калорифер ВУЛКАНО минимал с водяным теплообменником.
VOLCANO VR Mini Воздухонагреватель с двухрядным теплообменником и воздушным потоком до 2100 м3/ч.
#Преимущества VOLCANO VR-Mini
Тихая работа
Безаварийность
Высочайшая эффективность
Не превзойденная мощность нагрева
Идеальный дизайн
СОВРЕМЕННЫЙ
ИННОВАЦИОННЫЙ
ЭНЕРГОЭФФЕКТИВНЫЙ
Калькулятор подбора подбирает количество Волкано VR Mini и мощность котла для помещения
| Диапазон тепловой мощности, кВт | 3-20 |
| Напряжение питания, В | 220 |
| Электропотребление двигателя, Вт | 48 — 115 |
| Тип двигателя AC — 3-х скоростной\EC — бесступенчатый | AC |
| Количество рядов нагревателя | двухрядный |
| Количество скоростей работы двигателя | 3 |
| Объем воды в теплообменнике, л | 1,12 |
| Максимальная температура теплоносителя, С | 130 |
| Максимальное давление теплоносителя, атм | 16 |
| Материал корпуса | Пластик |
| Максимальный ток, A | 0,53 |
| Расход воздуха (производительность), м3/ч | 1100/1650/2100 |
| Максимальная высота подвеса, м | 8 |
| Дальность обдува (длина струи потока поздуха), м | 14 |
| Диаметр патрубков для подключения теплоносителя | 3/4″ |
| Вес, кг | 17,5 |
| Уровень шума, дБ (А) | 29/42/52 |
| Защита от влаги | IP 44 |
| Дальность обдува (вертикальный поток поздуха), м | 8 |
| Габариты, мм: ШхВхГ | 530х310х530 |
| Частота вращения двигателя максимальная, об/мин | 1380 |
| Расстояние между ламелями теплообменника, мм | 2 |
#ХАРАКТЕРИСТИКИ ТЕПЛОВОЙ МОЩНОСТИ Тепловентилятора VOLCANO VR-Mini
| VOLCANO VR MINI | |||||||||||||||||
| Параметры Tz/Tp | |||||||||||||||||
| 90/70 | 80/60 | 70/50 | 50/30 | ||||||||||||||
| Tp1 | |||||||||||||||||
| Qp [m3/h] | Pg | Tp2 | Qw | Δp | Pg | Tp2 | Qw | Δp | Pg | Tp2 | Qw | Δp | Pg | Tp2 | Qw | Δp | |
| [m3/h] | [m3/h] | [m3/h] | [m3/h] | ||||||||||||||
| 2100 | 20,7 | 29,5 | 0,92 | 13,9 | 17,9 | 25,4 | 0,79 | 10,7 | 15,1 | 21,4 | 0,66 | 7,9 | 9,2 | 13,1 | 0,4 | 3,4 | |
| 1650 | 18,1 | 32,6 | 0,8 | 10,7 | 15,6 | 28,2 | 0,69 | 8,3 | 13,1 | 23,7 | 0,58 | 6,1 | 8 | 14,6 | 0,35 | 2,6 | |
| 1100 | 14,1 | 38,3 | 0,63 | 6,8 | 12,2 | 33,2 | 0,54 | 5,3 | 10,3 | 27,9 | 0,45 | 3,9 | 6,3 | 17,2 | 0,28 | 1,7 | |
| 1650 | 16,9 | 35,6 | 0,75 | 9,5 | 16,6 | 28,6 | 0,73 | 9,3 | 13,7 | 24,5 | 0,6 | 6,6 | 7,6 | 16,1 | 0,34 | 2,5 | |
| 2100 | 19,4 | 32,6 | 0,86 | 12,3 | 14,5 | 31,1 | 0,64 | 7,2 | 12 | 26,6 | 0,53 | 5,2 | 6,8 | 17,4 | 0,3 | 2 | |
| 5 | 1100 | 13,3 | 40,9 | 0,59 | 6 | 11,3 | 35,8 | 0,5 | 4,6 | 9,4 | 30,5 | 0,41 | 3,3 | 5,4 | 19,6 | 0,23 | 1,3 |
| 2100 | 18,1 | 35,7 | 0,8 | 10,8 | 15,3 | 31,7 | 0,67 | 8 | 12,4 | 27,6 | 0,54 | 5,5 | 6,4 | 19,1 | 0,28 | 1,7 | |
| 1650 | 15,8 | 35,5 | 0,7 | 8,4 | 13,3 | 34,1 | 0,59 | 6,2 | 10,8 | 29,5 | 0,47 | 4,3 | 5,6 | 20,1 | 0,24 | 1,4 | |
| 10 | 1100 | 12,4 | 43,5 | 0,55 | 5,3 | 10,4 | 38,3 | 0,46 | 3,9 | 8,5 | 33 | 0,37 | 2,8 | 4,4 | 21,9 | 0,19 | 0,9 |
| 2100 | 16,8 | 38,8 | 0,74 | 9,4 | 13,9 | 34,8 | 0,61 | 6,7 | 11 | 30,7 | 0,48 | 4,4 | 4,9 | 22 | 0,22 | 1,1 | |
| 1650 | 14,6 | 41,4 | 0,65 | 7,3 | 12,1 | 37 | 0,54 | 5,2 | 9,6 | 32,4 | 0,42 | 3,5 | 4,3 | 22,8 | 0,19 | 0,9 | |
| 15 | 1100 | 11,5 | 46,1 | 0,51 | 4,6 | 9,5 | 40,9 | 0,42 | 3,3 | 7,6 | 35,5 | 0,33 | 2,2 | 3,3 | 24,1 | 0,15 | 0,5 |
| 2100 | 15,5 | 41,9 | 0,69 | 8 | 12,6 | 37,9 | 0,56 | 5,6 | 9,7 | 33,7 | 0,42 | 3,5 | 3,3 | 24,7 | 0,14 | 0,5 | |
| 1650 | 13,5 | 44,3 | 0,6 | 6,2 | 11 | 39,8 | 0,48 | 4,3 | 8,4 | 35,2 | 0,37 | 2,7 | 2,8 | 25,1 | 0,12 | 0,4 | |
| 20 | 1100 | 10,6 | 48,6 | 0,47 | 4 | 8,6 | 43,4 | 0,38 | 2,8 | 6,6 | 38 | 0,29 | 1,8 | 1,9 | 25,2 | 0,08 | 0,2 |
— температура воды на входе в агрегат (прямая магистраль, подача) Tz
— температура воды на выходе из агрегата (обратная магистраль, обратка) Tp
— температура воздуха на входе в агрегат Tp1
— температура воздуха на выходе из агрегата Tp2
— тепловая мощность агрегата Pg кВт
— расход воздуха через теплообменник Qp м3/час
— расход воды через теплообменник Qw м3/час
— гидравлическое сопротивление Δ p кПа (дельта П)
#ВАРИАНТЫ МОНТАЖА Тепловентилятора VOLCANO VR-Mini
Тепловентилятор VOLCANO VR Mini может быть размещен в любой части помещения, не нужно искать специальное место для его установки, лучшее правило – размещайте там где это Вам удобно, на полу, на стене, на передвижной тележке – это не важно, в любом месте воздухонагреватель VOLCANO VR Mini с европейскими корнями модели 2016г. обеспечит равномерный прогрев и экономию теплоносителя. Тем не менее, если обратиться к инструкции VOLCANO VR Mini, производитель рекомендует придерживаться следующих правил:
Тем не менее, если обратиться к инструкции VOLCANO VR Mini, производитель рекомендует придерживаться следующих правил:
Монтаж VOLCANO VR Mini на стене
Монтаж VOLCANO VR Mini на потолке
Монтаж VOLCANO VR Mini в группе
Тепловентилятор VOLCANO VR Mini имеет консоль комплекте поставки.
Крепление позволяет смонтировать устройство вертикально или потолочно.
Максимальный вертикальная высота подвеса устройств, от 8м, в зависимости от типа нагревателя.
Максимальный горизонтальная дальность струи и от 14м.
Необходимо обеспечить минимальное расстояние 25-30см (VR Mini) от стены или потолка иначе могут возникнуть сбои в работе, повреждение вентилятора или уменьшение мощность нагрева.
Советы
Монтаж системы, работающей на электричестве или газовом топливе, должен производиться только специалистами с соответствующим допуском. Следует понимать, что в зоне риска находится весь дом в целом. Монтаж без соблюдения особой техники безопасности и без достаточного опыта проведения подобных работ чреват авариями и в лучшем случае выходом из строя всей системы, а в худшем – взрывом и пожаром.
Каждому полезно знать о некоторых нюансах установки, чтобы иметь возможность контролировать процесс работы мастеров.
- Агрегаты, работающие от электричества, имеют повышенную мощность. Для их подключения необходима трехфазная линия. Об этом стоит позаботиться заранее, доверив проведение работ с таким напряжение квалифицированному электрику.
- Трубы для магистральной разводки должны быть выполнены только из нержавеющей стали, так как полимеры не выдерживают высоких температур. Стальные трубы по всему периметру следует обернуть теплоизоляционным материалом – эффект термоса способствует сохранению тепла, пока воздух проходит по трубам до нужной точки.
- Для водяного котла с циркуляцией горячей воды выбираются полипропиленовые трубы с соответствующей маркировкой, способные выдерживать максимальную температуру нагрева воды.
- Установка агрегатов, предполагающих переработку нагнетаемого воздуха, должна производиться на расстоянии не менее 30 см от стены. Чтобы вентилятор правильного функционировал, воздух должен иметь возможность свободно циркулировать вокруг прибора.
- Приборы, выходящие вентиляторами на улицу, в обязательном порядке должны быть оснащены защитными решетками. При случайном попадании мусора, веток или листвы в вентилятор оборудование выйдет из строя, поэтому наличие решеток лучше проверить заранее.
Важным условием для сохранения тепла является утепление стен дома. Проще всего об этом позаботиться на стадии проектирования дома, тогда можно спланировать стены в два кирпича или использовать хорошую древесину. Если же этот момент уже упущен, то стоит качественно заделать стены утеплительными материалами. Это позволит значительно сократить теплопотери, а значит ежедневно экономить на топливе и энергозатратах.
Обзор тепловентиляторов смотрите в видео ниже.
Основные преимущества воздушно-отопительных агрегатов?
Действительно, в чем? Чем они лучше, скажем, радиаторной разводки по всему периметру здания или, например, электроконвекторов? Давайте посмотрим.
Возможно вас так же заинтересует наша пошаговая инструкция
Средняя стоимость воздушных отопителей
Что можно сказать, так это то, что рентабельность их существенно превышает обычное водяное отопление, в то время как мощность лишь растет.
К примеру
: прибор воздушного отопления АВО 42 модели стоит порядка 12000 рублей, тогда как его тепловая мощность составляет приблизительно 12 киловатт. И напротив, водяная система отопление с аналогичным значением мощности стоит практически так же, конечно, если не учитывать при этом стоимость установки.
Но! 104-ая модель того же устройства АВО, мощность которого достигает уже 154 Квт, обходится сегодня почти что в 53.000, в то время как система водного отопления с такой же мощности – почти в два раза дороже!
Где используется такой вид отопления?
Зачастую, подобное отопление можно встретить в следующих местах:
- В производственных цехах.
- Овощных базах.
- Складах.
- Скотных дворах.
- Магазинах.
- Помещениях, в которых хранится зерно.
Важно!
Помимо всего прочего, воздушно-отопительные агрегаты могут устанавливаться не только в помещении, но и на открытом пространстве. Эта особенность позволяет существенно увеличить безопасность сотрудников предприятия
Меры предосторожности при эксплуатации
Меры предосторожности при эксплуатации
Согласно технике безопасности при обращении с такой системой обогрева, категорически воспрещается использовать такие агрегаты в тех помещениях, где в воздухе могут присутствовать огне- или же взрывоопасные вещества. Помимо того, это нельзя делать, если в воздухе присутствует пыль, проводящая электроэнергию. Наконец, когда есть вероятность того, что будут выделяться ядовитые или агрессивные вещества.
Также для правильного использования нужно знать, из чего состоит стандартный агрегат.
- Щит управления. Необязательная составляющая системы, монтируется только при желании владельца. С ее помощью оптимизируется процедура температурного контроля.
- Радиальный вентилятор.
- Переходной патрубок.
- Нагнетатель воздуха.
Как мы видим, в конструкции устройства присутствует минимум деталей, благодаря чему эксплуатация его отличается простотой. Собственно, то же самое можно сказать и о монтаже, но о нем несколько позже.
Рекомендации по монтажу воздушно-отопительной системы?
Важно!
Монтаж должен осуществляться исключительно теми личностями, которые проходили соответствующее обучение и имеют документы касаемо того, что их можно подпускать к такому оборудованию. Если этого не соблюдать, то есть вероятность появления риска для жизни. А теперь – об особенностях монтажа
А теперь – об особенностях монтажа.
Краткий видео обзор воздушного агрегата VOLCANO
В качестве заключение
В итоге хотелось бы отметить тот факт, что воздушно-отопительные системы обогрева помещения могут выполнять сразу две важных функции:
- Прежде всего, это прямая «обязанность» системы – обогрев помещения.
- Кроме того, агрегат может заменить и вентиляцию.
Воздушно-отопительный агрегат – это, можно сказать, большой обогреватель, который работает от электричества. Он сначала нагревается, затем распределяет свое тепло по всему помещению с помощью вентилятора, а также направляющих жалюзи. Электрический аппарат способен в считанные минуты обогреть большое помещение. Его можно устанавливать и локально, например, на производственных работах в ангарах или других схожих помещениях.
Рис. 1
Воздушно-отопительный агрегат сделан специально для того, чтобы обогреть учреждения больших размеров. Он используется: в ангарах, для установки на производственных цехах, в мастерских по ремонту автомобилей, на автомойке, в гаражах, автосалонах, на складах, в торговых центрах, в гипермаркетах и супермаркетах, в различных магазинах, в конференц-залах, в выставочных залах, на фермах, в теплицах и т. д.
Для такой отопительной системы не придется тратить много денежных средств, так как воздушно-отопительные агрегаты легко устанавливаются и стоят (по сравнению с другими видами отопления) недорого.
Заключение
Отопительный агрегат воздушного типа имеет множество преимуществ. Например, монтаж осуществляется довольно быстро, ведь оборудование требует подведения лишь двух труб: подачи и обратки. Данные агрегаты очень экономичны, что особенно заметно при сравнении с конвекционным отоплением. Всё дело в том, что подогретый воздух распределяется по зданию максимально равномерно. Если же более подробно рассматривать конвекционные системы, то при их работе тепло поднимается наверх, а снизу помещение остается прохладным.
При необходимости обогрева помещений внушительной площади не всегда целесообразно использовать традиционные водяные системы, в составе которых есть радиаторы. Такие проекты отличаются высокой материалоемкостью и не позволяют добиться нужного эффекта. При конвекции воздуха в свободном состоянии тепло будет устремляться наверх, тогда как снизу человек будет ощущать прохладу.
Агрегат воздушно-отопительный — совсем другое дело. Он работает по принципу принудительного нагнетания воздуха в определённом направлении. Для того чтобы ближе ознакомиться с таким оборудованием, необходимым изучить характеристики и основные разновидности таких приборов.
