Дымовая труба: расчет высоты и сечения

Способы расчетов

Точный метод + формула

Рассчитать дымоход для печки, занятие не для новичков. Такую работу лучше доверить профессионалам. Но если вы решили рассчитать этот параметр самостоятельно вам понадобится знание основных данных и нескольких формул:

Для определения кубатуры выходящих газов важно знать мощность отопительного агрегата. Для расчетов применяем формулу:, где:

  • В – коэффициент скорости сгорания твердого топлива. Это значение определяется исходя из данных таблицы №10 ГОСТа 2127;
  • V – уровень объема сжигаемого топлива. Эта величина указывается на бирке промышленного прибора;
  • Т – уровень нагрева отводящихся газов в месте выхода из дымохода. Для дровяных печей — 1500.
  1. Общей площади дымохода. Ее высчитывают исходя из соотношения объемов газов, это значение обозначается «Vr» и скорости их продвижения в трубопроводе. Для бытовой печи, работающей на дровах, это число равно – 2 м/сек.
  2. Диаметр круглой трубы высчитываем по формуле — d² = (4 * Vr) / (π * W), где W – это скорость продвижения газов. Все расчеты лучше выполнять на калькуляторе и внимательно вносить все величины.

Рассчитываем оптимальную величину тяги

Эта операция выполняется для контроля над расчетами оптимальной высоты и сечения дымохода. Такой расчет можно проводить по 2 формулам. Основную, но сложную мы приведем в этой главе, а основную, простую формулу приведем при выполнении пробного расчета данных:

, где:

  • С – это постоянный коэффициент, равный для печей на дровах 0,034;
  • литера «а» — величина атмосферного давления. Величина естественного давления в дымоходе – 4 Па;
  • высота дымохода обозначается буквой «h».
  • Т0 – средний уровень температур атмосферы;
  • Тi – величина нагрева отработанных газов при выходе их из трубы.

Пример расчета сечения дымохода

Принимаем за основу:

  • буржуйка работает на твердом топливе;
  • в течение 60 минут в печи сгорает до 10 кг дров лиственных пород деревьев;
  • уровень влажности топлива – до 25%.

Еще раз приведем основную формулу:

Расчет проводим в несколько этапов:

  1. Выполняем действие в скобках — 1+150/273. После вычислений получаем число 1,55.
  2. Определяем кубатуру выходящих газов – Vr= (10*10*1,55)/3600. После вычислений получаем объем, равный 0,043 м3/сек.
  3. Площадь трубы дымохода – (4*0,043)/3,14*2. Расчет дает значение – 0,027 м2.
  4. Берем квадратный корень из площади дымохода и высчитываем его диаметр. Он равен 165 мм.

Теперь определяем величину тяги по простой формуле:

  1. По формуле расчета мощности высчитываем эту величину – 10*3300*1.16. эта величина равна – 32,28 кВта.
  2. Рассчитываем уровень потерь тепла на каждом метре трубы. 0,34*0,196=1,730.
  3. Уровень нагрева газа на участке выхода из трубы. 150-(1,73*3)=144,80.
  4. Атмосферное давление газа в дымоходе. 3*(1,2932-0.8452)=1,34 м/сек.

Важно! Используя данные вашей печи, вы сможете самостоятельно выполнить расчет, но для подстраховки лучше проконсультируйтесь со специалистами. От правильности расчета зависит безопасность вашего жилья и экономичность работы нагревательных приборов.

Шведский метод расчета

Размер дымохода для печи можно выполнить и по такой методике, но основное назначение шведского метода – расчет дымоходов каминов с открытой топкой.

В этой методике для расчета не используется величина топочного отсека и объем воздуха в нем.  Для определения правильности расчета используется график:

Здесь важно соответствие соотношения площади топочного отсека («F») и отверстия дымоотводящей трубы («f»). Для примера:

  • габариты топки 770/350 мм. Высчитываем площадь отсека – 7,7*3,5=26,95 см2;
  • размер дымохода 260/130 мм, площадь трубы – 2,6*1,3=3,38 м2;
  • высчитываем соотношение. (338/2695)*100=12,5%.
  • смотрим в нижней части таблицы величину 12,5 и видим, что расчет длины и диаметра произведен правильно. Для нашей печи необходимо построить дымоход, высотой 5 м.

Разберем еще один пример расчета:

  • топка 800/500 мм, ее площадь – 40 см2;
  • сечение дымохода 200/200 мм, площадь равна 4 см2;
  • рассчитываем соотношение (400/4000)*100=10%.
  • по таблице определяем длину дымохода. В нашем случае, для круглой сэндвич – трубы она должна быть 7 м.

Расчетные данные расположения дымоходной трубы на крыше

Расчет высоты трубы и её расположения прописаны в СНиП. В них говорится:

  • Высота трубы дымохода, считая от колосниковой решетки до верха не должна составлять менее пяти метра. Наиболее удачная высота дымохода составляет 6 метров или немного больше.
  • В случае, если дымоход выходит на плоскую кровлю без высокого парапета, высота трубы должна составляет не менее половины метра над плоскостью кровли.
  • Если дымоходная труба находится на расстоянии менее полутора метров от высокого парапета или конька крыши, то её верхняя часть должна быть на пол метра выше уровня этих конструкций.
  • Дымоход, расположенный на расстоянии 1,5-3 метра от ограждающего парапета или конька крыше должен находится на уровне с ними.
  • Расчет высоты трубы дымохода, при условии, что конструкция располагается на расстоянии более 3 метров от парапета или конька крыши, производится по этому способу – высота верхней части трубы должна быть расположена так, чтобы горизонтальная линия, проведенная от соседней конструкции, и линия, совмещающая конек и верх трубы, образовывали угол размером 10 градусов.

Помимо расчета высоты дымохода относительно парапета или конька, стоит обратить внимание на то, каким образом её размер и сечение влияют на работу приборов отопления. Оптимальной считается округлая форма трубы дымохода, так как в ней вывод продуктов сгорания происходит равномерно, без завихрений.
Важный условием высокого уровня тяги является сечение трубы дымохода, одинаковое на всем его протяжении

В случае, если конструкция производится из кирпича или иного материала прямоугольной или квадратной формы, то соотношение сторон прямоугольного сечения должно составлять 1:1,5. Настоятельно рекомендуется придавать углам округлую форму.

При прямоугольной форме трубы дымохода площадь её сечения не должна составлять менее 10 квадратных сантиметров. Дымоход круглой формы в диаметре не должен быть меньше 15 сантиметров, а в ситуации с камином не менее 18 сантиметров.

Что касается высоты дымохода для отопительного котла, то она должна быть значительной. При высоте конструкции более шести метров, она должна дополнительно усиливаться растяжками, концы которых прочно фиксируются на некотором расстоянии от здания.

Если вы не можете самостоятельно рассчитывать высоту трубы дымохода при постройке своего здания, то можно обратиться к профессионалам или воспользоваться специальными сервисами в сети Интернет, представляющими собой онлайн-калькуляторы. В них после введения значений вам автоматически будет выдан необходимый результат.

Необходимо знать, что высота трубы дымохода над кровлей должна быть рассчитана с учетом требований пожарной безопасности. Запрещается располагать дымоходную трубу рядом с дверьми, окнами, мансардными окнами, так как искры, вылетающие из неё, могут привести к возгоранию.

Минимальная высота дымохода может быть достигнута при помощи его расположения рядом с коньком крыши. Этот вариант больше подходит потому, что ствол системы будет проходить по пространству чердака и меньше подвергаться охлаждению, из-за чего вероятность образования конденсата и ухудшения тяги значительно уменьшается.

Калькулятор проверки уровня естественной тяги дымохода

Пояснения по проведению расчетов

Показатели естественной тяги — это разница в давлении газов на входе в трубу и открытого воздуха на выходе из нее. Чем больше эта разница, тем активнее происходит перетекание газообразных продуктов сгорания наружу.

Расчетами и практикой эксплуатации давно доказано, что для качественного отвода дыма и своевременной подачи необходимого для горения воздуха необходим ориентировочный перепад давления (разряжения) в 4 паскаля (0,03 мм ртутного или 0,408 мм водяного столба) на каждый погонный метр высоты трубы. Например, если планируется возведение трубы высотой 7 метров, то следует стремиться к тому, чтобы тяга в ней составила минимум 28 Па. Впрочем, производители отопительного оборудования часто в паспортных данных прямо указывают минимальную величину тяги.

От чего тяга зависит? – как раз те данные, которые предстоит ввести в предложенный калькулятор.
(Интересно, что от площади сечения канала перепад давления практически не зависит).

Высота дымохода – в метрах

Важно – это должна быть именно чистая разница высот, а не длина используемых для прокладки дымохода труб с их горизонтальными или наклонными участками

  • Атмосферное давление. В принципе, конечно, можно взять  для расчетов и нормальное, например, 750 мм ртутного столба. Но в некоторых местностях, например, расположенных на взгорьях, норма бывает и совершенно иной. Кроме того, можно проверить, как будет меняться тяга с изменением давления.
  • Далее, идут три температурных показателя:

— Температура воздуха на улице. Так как с понижением температуры тяга, понятное дело, возрастает, то расчеты желательно проводить для наиболее неблагоприятных условий. То есть для самой высокой температуры воздуха на улице, при которой возможен запуск обогревательного (отопительного) прибора или печи. Несложно провести расчеты и для всего возможного диапазона.

— Температура на входе в дымоход – максимальный в данном случае показатель. Во многом зависит от типа применяемого топлива и уровня теплообмена в печи или котле, от регулировки потока шибером или задвижкой.

— Температуры в устье дымохода. Зависит от типа дымохода, наличия на нем теплообменных приборов, материала изготовления, расположения степени термоизоляции его стенок.

Кстати – эти «полярные» значения температур в дымоходе всегда должны заслуживать пристального внимания владельцев. Следует стремиться к достижению тем или иным способом оптимального режима, обеспечивающего и эффективность, и безопасность работы прибора. Это для твердотопливных агрегатов примерно 400÷500 ℃ на входе и 150÷200 ℃ на выходе. Для газового оборудования – показатели значительно ниже, и на выходе в современных котлах могут быть даже менее 100 градусов.

А вот банные печи, особенно не имеющие дополнительного теплоотвода, (например, нагревательного водяного бака на трубе), могут работать в чрезвычайно опасном режиме, когда владельцы стремятся в кратчайший срок нагнать в парной жару.

То есть управление температурой в дымоходе использованием шиберов, задвижек, другими элементами управления – это отдельная тема для обстоятельного разговора.

А по калькулятору – осталось только нажать кнопку и получить готовый результат – разрежение (тягу) выраженную в паскалях. Ну и сравнить ее с оптимальным значением. Если все в норме – отлично Если тяга недостаточная – придется думать, как и чем можно эту ситуацию исправить.

Какая должна быть высота трубы дымохода для печи?

Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.

Зачем нужен этот параметр?

Для того чтобы понять важность этого фактора разберем подробнее несколько физических законов и последствия неправильно сделанных дымоходов. При прохождении нагретых газов, температура понижается, но теплый воздух или газы всегда поднимаются вверх

На выходе из трубы температура еще больше снижается. Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке.

Разберем ситуацию – уменьшаем внутреннее сечение трубы и увеличиваем высоту трубы над коньком крыши. Если вы думаете, что увеличивается объем нагретого газа, увеличивается время остывания дыма и увеличивается тяга – такое утверждение верно только наполовину. Тяга будет отличной, даже с большим излишком. Дрова будут быстро сгорать и расходы на покупку топлива возрастут.

Чрезмерное увеличение высоты дымохода может вызвать возрастание аэродинамических завихрений и понижения уровня тяги. Это чревато возникновением обратной тяги и выхода дыма в жилые помещения.

Требования СНиП

Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. правила предписывают соблюдать несколько основных правил монтажа:

  • минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
  • высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
  • если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
  • если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.

Методика самостоятельного расчета

Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:

, где:

  • «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
  • «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
  • «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
  • «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
  • «V» — уровень объема отработанных газов;
  • «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.

Важно! Самостоятельный расчет потребует найти большое число величин и выполнить сложные расчеты. Поэтому рекомендуем обратиться к профессионалам.. Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.

Таблица «Высота печной трубы над коньком»

Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.

Подбор длины трубы для плоских крыш.Мин. высота трубы в мм
На крыше отсутствуют парапеты и другие строения и устройства.1200.
На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм.1300.
Превышение над другими вентиляционными трубопроводами500. Минимальное расстояние до вентиляционной шахты – 5000.
Для скатных видов крышных конструкций.Мин. высота трубы в мм
Дымоход выходит на крышу на расстоянии 1500 мм от конька.500.
Труба находится на расстоянии от конька 1500-3000 мм.Труба выводится до уровня конька крыши.
Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм.Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии.

Методика самостоятельного расчета

Какой высоты должен быть дымоход? Этот параметр регламентируется СНиП 2.04.05-91 (с оригиналом документа можно познакомиться здесь).

Согласно данному документу:

  • минимальная высота дымоотводящего канала от колосника до оголовка составляет 5 м;
  • оптимальная высота – 6 м.

Параметры, влияющие на высоту дымохода

Как рассчитать высоту дымохода? Специалисты рекомендуют пользоваться следующей формулой.

Как самостоятельно вычислить высоту дымового канала

Исходя из представленной формулы, можно определить параметры, которые существенно влияют на высоту дымоотводящей трубы:

  • метеорологические условия окружающей местности (параметр А). Для северных районов значение коэффициента принимается равным 160. Для других районов значение можно найти в описательных документах;
  • масса вещества, проходящего через трубы за единицу времени (Мi). Данные можно определить на основании документации, прилагаемой к отопительному оборудованию;
  • скорость оседания частиц, образующихся в результате горения (F). Для золы при дровяном отоплении данный коэффициент принимается равным 25, а при использовании электрического нагревательного прибора F=1;
  • концентрация различных веществ в газе, который следует вывести (Спдкi и Сфi). Показатели берутся из описательной характеристики отопительного оборудования;
  • объем выводящего газа (V);
  • разница между температурой поступающего воздуха и выходящего из трубы (Т).

Произвести расчет самостоятельно достаточно трудно, поэтому рекомендуется обращаться за помощью к специалистам.

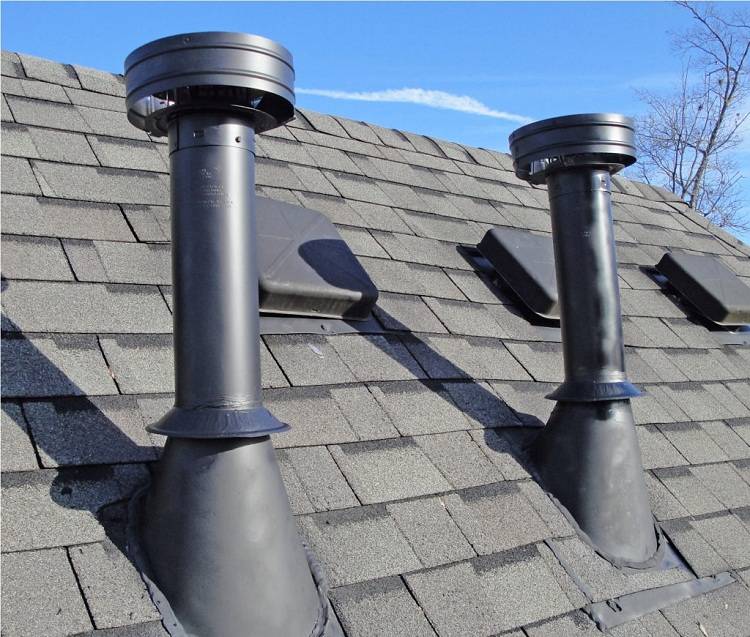

Оптимальная высота трубы на крыше

Высота дымохода над крышей также определяется СНиП 2.04.05 и формой крыши. Регламентируется данный показатель следующим образом:

  1. Для плоской крыши высота дымоотводящей трубы определяется так:
    • при отсутствии парапетов и иных устройств минимальная высота дымовой трубы над кровлей составляет 120 см;
    • при наличии защитных бордюров и иного оборудования длина трубы должна быть увеличена. Рассчитать параметр можно, увеличив максимальную длину оборудования на 1 м;
    • если на крыше располагается вентиляционная труба, то высота дымоходного канала должна быть на 50 см больше высоты вентиляционного канала. При этом следует учесть, что дымоотводящая труба должна располагаться минимум в 5 м от вентиляционной шахты.

Определение высоты дымоотводящего канала для плоской крыши

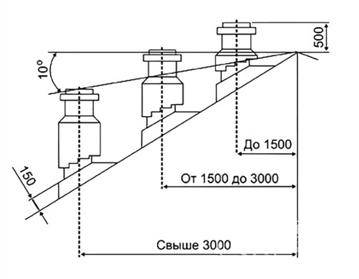

  1. Какая высота дымохода должна быть на скатной крыше? Параметр следует определять исходя из месторасположения дымовыводящего канала, а именно от его удаленности от конька крыши, то есть:
    • если труба от отопительного прибора выходит ближе 1,5м от конька крыши, то ее минимальная высота должна составлять 500 мм;
    • высота дымохода от конька при удалении трубы на расстояние 1,5 – 3 м должна быть равна максимальной высоте крыши;
    • если дымоотводящий канал выходит на крышу на расстоянии более 3 м от конька, то между горизонтальной линией конька и окончанием дымохода должен образовываться угол в 10º.

Определение длины дымового канала для скатной крыши

Высота дымовой трубы на крыше зависит от ее месторасположения и определяется нормативными документами.

Высота дымохода над коньком также определяется на основании сторонних факторов, таких как расположенные рядом высокие деревья или строения. При наличии сторонних помех образуется так называемая зона ветрового подпора, в которой невозможно обустроить тягу, достаточную для корректной работы отопительного прибора. Для улучшения тяги требуется минимум на 50 см увеличить высоту трубы для выхода из ветровой зоны.

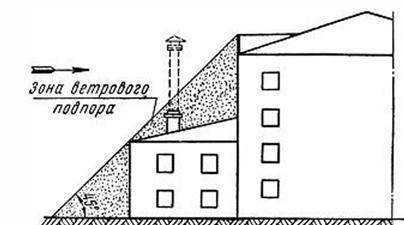

Как рассчитать длину дымохода при наличии высоких предметов рядом с домом

Аналогичная ситуация складывается при установке отопительного оборудования в подсобном помещении, расположенном в пристройке к основному дому.

Расчет высоты трубы при расположении прибора отопления вне основного дома

Для улучшения тяги в дымоходе важно, чтобы оголовок дымовыводящего канала располагался выше зоны ветрового подпора. О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео

О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео.

Определение высоты дымового канала необходимо для корректной работы отопительного оборудования. Произведение расчетов желательно доверить опытным специалистам, так как неправильное определение параметра может привести к непоправимым последствиям и нанести вред не только имуществу, но и здоровью окружающих людей.

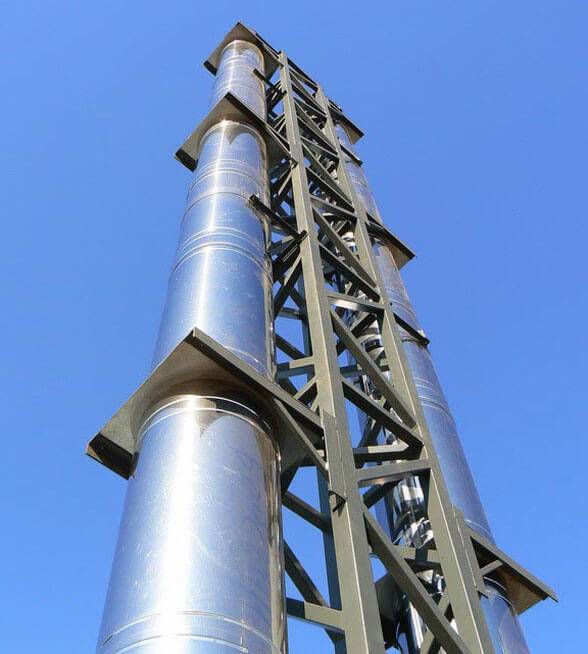

Основные параметры дымовой трубы промышленного назначения

Составление проектной документации дымовых труб промышленного назначения сопровождается поэтапным выполнением сложных расчетов.

Вычисление аэродинамических показателей

На этом этапе проектирования определяется минимальные показатели пропускной способности конструкции. Этот параметр должен иметь такое значение, которое позволяет беспрепятственно проходить и удаляться в атмосферу продуктам сгорания топлива при работе котельной с максимальными нагрузками.

Неправильные расчеты пропускной способности могут спровоцировать скопление газов в каком-либо котле или в тракте.

Аэродинамические расчеты дымовой трубы, выполненные на профессиональном уровне, позволяют дать объективную оценку эффективности дутьевой, тяговой системы, перепадам давления в воздушном и газовом тракте.

Результатом проведенных расчетов становятся профессиональной определение оптимальной высоты и диаметра дымовой трубы, а также наиболее выгодные параметры отдельных участков и элементов на газо-воздушном тракте.

Размер конструкции по высоте

Последний параметр зависит от следующих факторов:

  • Метеорологический режим атмосферы в определенном регионе.
  • Скорость движения воздушного потока.
  • Рельефные особенности местности.
  • Температурные значения отводимого газа.

В процессе проектирования конструкции для отвода вредных продуктов сгорания топлива определяются такие показатели:

  • Оптимальный размер трубы по высоте.
  • Максимальное допустимое значение объема вредных выбросов в атмосферный слой.

Показатели прочности и устойчивости трубы

Конструкция трубы также определяется соответствующими расчетами, которые предусматривают комплексное вычисление оптимальной устойчивости и прочности конструкции.

Эти расчеты необходимо проводить для того, чтобы определить способность дымовой трубы противостоять воздействию следующих факторов:

  • Сейсмическая активность.
  • Поведение почвы.
  • Нагрузки от ветра и снега.

Во внимание принимаются и другие функциональные особенности трубы:

  • Масса конструкции.
  • Колебание оборудования динамического характера.
  • Расширение под воздействием определенной температуры.

Определение прочностных характеристик позволяют сделать правильный выбор конструкции и формы дымовой трубы. В соответствии с поведенными вычислениями выполняют расчет основания под возводимое сооружение: определяется его конструкция, величина заглубления и площадь подошвы.

Тепловые расчеты

Теплотехнические расчеты проводятся с определенной целью:

  • Определить показатели расширения исходного материала под воздействием определенной температуры.
  • Установить температуру наружной оболочки.
  • Выбрать тип и толщину утеплительного материала.

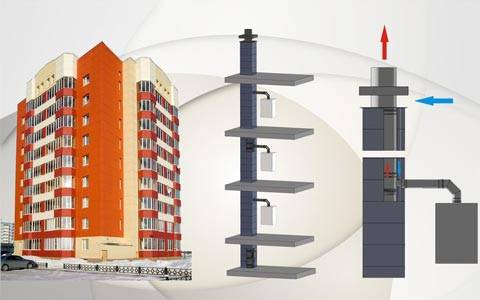

Подключение коллективного дымоканала


При коллективном дымоходе отопительные устройства должны быть однотипными

Необходимость иметь один дымарь на несколько домохозяйств возникает, если есть необходимость в экономии средств, площадей либо нет возможности по-другому организовать систему вывода отработанных газов. С технической точки зрения это вполне допустимый вариант и такие конструкции эффективно эксплуатируются. В этом случае необходимо рассмотреть два варианта задач:

  • Подключение к устройству однотипных отопительных устройств.
  • Подсоединение к линии принципиально разных тепловых установок, например, газовый котел и камин из кирпича.

В первом случае нет никакой сложности для включения оборудования в общий канал, так как для таких устройств можно рассчитать дымоканал на один показатель тяги, при котором все агрегаты будут правильно работать.

Во втором варианте согласовать устройства не получится, так как дымоотвод для камина должен занимать 1/10 площади топки, а это чрезмерно много для котла. В результате получается либо избыточная, либо недостаточная тяга для одного из устройств, что чревато негативными последствиями.

Самым правильным решением будет применить двухканальную систему. Суть ее в том, что внутреннее пространство трубы разделено на два канала, каждый из которых рассчитан на свое отопительное оборудование.

Высота дымоходной трубы.

Здесь нам удастся обойтись без сложных расчетов.

Да, конечно, существуют довольно громоздкие формулы, по которым с большой точностью можно рассчитать оптимальную высоту дымовой трубы. Но они становятся действительно актуальными при проведении проектирования котельных или иных промышленных установок, где оперируют совершенно другими уровнями мощности, объемами потребляемого топлива, высотами и диаметрами труб. Тем более что в эти формулы включена еще и экологическая составляющая по выбросу продуктов сгорания на определенную высоту.

Нет никакого смысла приводить эти формулы здесь. Практика показывает, и это еще, кстати, оговорено в строительных нормах, что для любого из теоретически возможных в частном доме твердотопливного прибора или сооружения будет достаточно дымоходной трубы (с естественной тягой) высотой не менее пяти метров. Можно встретить рекомендации ориентироваться все же на показатель в шесть метров.

При этом имеется в виду именно перепад высот между выходом из прибора (для печей часто считают – от колосниковой решетки) до верхнего обреза трубы, без учета надетого зонта, флюгарки или дефлектора

Это важно для тех дымоходов, на которых имеются горизонтальные или наклонные участки. Повторим – не общая длина используемой трубы, а только разница высот

Высота дымохода – это именно разница высот между его входом и выходом, а не общая длина трубы, на которой могут быть горизонтальные или наклонные участки. Кстати, следует всегда стремиться к минимизации количества и длины подобных участков.

Итак, минимальная длина понятна – пять метров. Меньше – нельзя! А больше? Конечно, можно, и бывает даже — нужно, так как могут вмешаться дополнительные факторы, обусловленные спецификой здания (банально – высота дома) и расположением оголовка трубы относительно кровли или соседствующих объектов.

Это обусловлено и правилами противопожарной безопасности, и тем, что оголовок трубы не должен попасть в так называемую зону ветрового подпора. Если этими правилами пренебречь, то дымоход станет крайне зависимым от наличия, направления и скорости ветра, и в ряде случаев естественная тяга через него может вовсе пропасть или смениться на обратную («опрокинуться»).

Правила это – не столь сложны, и с их учетом уже можно точно намечать высоту дымоходной трубы.

Цены на дымоходную трубу

дымоходная труба

Основные правила расположения дымовых труб относительно элементов крыши здания

Прежде всего, через какую бы крышу дымоход ни проходил, обрез трубы не может быть ближе 500 мм от кровли (скатной или плоской – неважно).
На крышах сложной конфигурации, или на кровле, соседствующей со стеной или другим объектом (скажем, краем кровли другого здания, пристройки и т.п.), зона ветрового подпора определятся линией, проведенной под углом в 45 градусов. Обрез дымохода должен быть выше этой условной линии не менее, чен на 500 мм (на верхнем рисунке – левый фрагмент)..
Такое же правило, кстати, действует и тогда, года рядом с домом находится высокий сторонний объект – здание или даже дерево

Рисунок ниже показывает, как производится графическое построение в этом случае.

Зону плотного ветрового подпора могут создавать и высокие деревья вблизи дома.

На скатной крыше высота выступающего над кровлей участка трубы зависит от удаления от конька (левый фрагмент верхней схемы).

— Труба, расположенная от конька на удалении до 1500 мм, должна своим обрезом подниматься над ним минимум на 500 мм.

— При удалении от 1500 до 3000 мм верхний край трубы должен быть не ниже уровня конька.

— Если расстояние до конка больше 3000 мм, минимально допустимое расположение обреза трубы определяется линией, проходящей через вершину конька, проведенной под углом в -10 градусов от горизонтали.

Для снижения зависимости тяги от ветра применяются специальные колпаки, дефлекторы, флюгарки. В ряде случаев требуется и использование искрогасителя – это особо актуально именно для твердотопливных приборов.

Остается засесть за чертеж своего дома (имеющегося или планируемого), определить место трубы и затем уже окончательно остановиться на какой-то ее высоте – от 5 метров и более.

Услуги

  • Локальный сметный расчет дымовой трубы составляетя по «Методике определения стоимости строительной продукции на территории Российской Федерации»- МДС 81 – 35.2004, введенной в действие с 09.03.2004г…. подробнее
  • До начала производства работ по сносу и демонтажу дымовой трубы выполняется комплекс подготовительных мероприятий в соответствии с пунктом 6.9 СП 48.13330.2011. Осуществляется подготовка территории и рабочих мест, складского хранения, временных тр… подробнее
  • Целью разработки раздела охраны окружающей среды является определение воздействия существующей или вновь строящейся котельной, а также после технического перевооружения, на загрязнение окружающей природной среды, а также разработку мероприятий по … подробнее
  • Производим быстрый и качественный монтаж дымовых труб котельных любых типов и высоты. Все работы производятся под контролем инженерно-технического персонала, проекта-производства работ и сопровождаются гарантийными обязательствами сроком… подробнее
  • Дымовые трубы  изготавливаются и монтируются по индивидуальным проектам, в которых предусматриваются мероприятия, обеспечивающие безопасную и долговечную  эксплуатацию. Производим изготовление дымовых труб различных типов:  одн… подробнее
  • Светоограждение предназначено для предупреждения летательных аппаратов об опасности в ночное время сутокили при плохой видимости. Сигнальные огни устанавливаются на трубах на одном или нескольких ярусах по высоте в зависимости от высоты соору… подробнее
  • Аэродинамический расчет определяет пропускную способность конструкции в минимальном значении. Пропускная способность должна иметь такой показатель, который позволит свободно проходить в дымоотводе, выходить в атмосферу горячих газов и других вещес… подробнее
  • Оптимальная устойчивость и прочность вычисляется с учетом нескольких факторов. разделённых на две категории: -внешние (сейсмическая активность, устойчивость грунта, количество и сила осадков, роза ветров); -эксплуатационные (масса конструкции, кол… подробнее
  • КЖ – рабочая документация для изготовления монолитных железобетонных конструкций на площадке строительства. В разделе КЖ детально прорабатываются все узлы армирования железобетонных конструкций, даются габаритные чертежи опалубки, спецификации мат… подробнее
  • Некачественная изоляция или полное её отсутствие приводит к преждевременному разрушению газоотводящего ствола. Существует несколько причин, особенно сильно влияющих на целостность и функциональность дымовой трубы. подробнее
  • Опытные специалисты компании готовы разработать проектную документацию стадии КМ (конструкции металлические) в кратчайшие сроки. Мы можем разработать как стадию П (проект), необходимую для прохождения экспертизы, так и стадию Р (рабочая). подробнее
  • Проектирование КМД осуществляется на основе расчетов КМ и представляет собой разработку деталировочных чертежей проектируемых металлоконструкций. Данный комплект строительной документации необходим для изготовления металлоконструкций, т… подробнее

Требования к установке

В нормативных документах монтаж коаксиального дымохода отдельно не прописан. Следует придерживаться 2 правил: соблюдать рекомендации производителя газового котла и общие требования к отводу продуктов горения от газоиспользующих установок:

  • максимальная длина горизонтального участка трубы – 3 м;
  • проходное сечение дымоотвода должно соответствовать размерам выходного патрубка теплогенератора;
  • если в помещении топочной устанавливается 2 газовых водогрейных аппарата (например, колонка + котел), нужно сделать две отдельных коаксиальных трубы, сводить в одну запрещается;
  • при пересечении стен и перекрытий из негорючих материалов (газобетона, кирпича, железобетона) достаточно установить металлическую либо асбестовую гильзу;
  • в деревянном доме придется устраивать в стене противопожарную разделку, то есть, обеспечить минимальное расстояние от стенки дымохода до горючей конструкции 380 мм.


Подготовка к прокладке дымоотвода напольного котла сквозь деревянную конструкцию Отдельный нюанс – установка зонта на оголовок газохода, выведенного вертикально через крышу. Нормы строго запрещают накрывать колпаками дымоотводы газовых теплогенераторов. С другой стороны, агрегат необходимо защитить от попадания осадков через коаксиальную систему.

В инструкциях по установке производители отопительных агрегатов требуют соблюдения следующих правил:

минимальный отступ от потолка до горизонтально проложенного дымохода – 200 мм;
расстояние от стены до конца трубы – не менее 30 см;
высота оголовка над уровнем земли – не менее 2 м, лучше 2.5 м; Технологические отступы, которые необходимо соблюдать при монтаже дымоотвода

между срезом дымоотвода и ближайшим строением или забором должен оставаться просвет 600 мм, оптимально – 1.5 м;
при выборе места расположения отводящего канала важно обеспечить отступ от окна либо приточного отверстия 60 см;
уклон дымохода турбированного котла делается в сторону улицы (величина – 10 мм на метр длины трубы);
конденсационные агрегаты используют энергию водяных паров, поэтому коаксиальный дымоотвод устанавливается с уклоном в сторону теплогенератора.

На форумах домовладельцы нередко задают вопрос, нужна ли вентиляция котельной при коаксиальном дымоходе. Отвечаем: через внешний канал системы вентилятор втягивает количество воздуха, нужное для горения. Вентиляция в топочной (3-кратный воздухообмен) все равно нужна, она удаляет угар, метан либо пропан в случае утечки.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
