Тёплый плинтус: Бюджетную систему отопления своими руками сможет сделать каждый- Инструкции +Видео

Принцип функционирования системы плинтусного отопления

В принципе работы плинтусных радиаторов заложена не конвекция воздуха, а эффект Коанда. Его смысл заключается в том, что у поверхностей возникает зона пониженного давления, которая обусловлена свободным доступом воздуха только с одной стороны и непроницаемостью. На большую площадь распространяется поток воздуха, который развивается только вдоль поверхности.

В коробе, который сформирован алюминиевыми планками, есть два отверстия горизонтального вида по всей длине – у пола и ближе к стене. Холодный поток воздуха попадает вовнутрь короба, нагревается и поднимается вверх. Так, воздух распространяется по поверхности стены. Благодаря этому инфракрасное тепло распределяется равномерно по материалу стены, обогревая таким образом помещение и обеспечивая ему оптимальную температуру, одинаковую вверху и внизу комнаты.

Принцип работы плинтусного отопления

Так как в процессе работы такого отопления не принимает участие конвекция, то нет надобности слишком нагревать носитель тепла. Система отопления плинтусного типа использует в конструкциях такие материалы, которые обладают хорошей проводимостью тепла – алюминий, медь и др.

Монтаж системы плинтусного отопления самостоятельно

Система плинтусного отопления устанавливается практически таким же образом, как и традиционная отопительная система. Отличие состоит только в разных нюансах. Конечно же, такую серьезную работу лучше доверить профессионалам, но если вы не хотите нести лишние финансовые затраты или любите производить ремонт своими руками, то можно сделать все самостоятельно. Процесс установки плинтусного отопления состоит из следующих этапов:

1. монтаж настенной планки. Такая планка ставится над полом и закрепляется на стене саморезами или дюбелями;
2. монтаж и соединение отдельных модулей конвекторов в одну систему. Для этого служат специальные обжимные фитинги;
3. подключение системы к магистрали отопления. Для этого служит коллектор распределения;
4. проверка работоспособности системы. Перед закрытием обязательно следует проверить систему на наличие течей;
5. закрытие декоративной панелью.

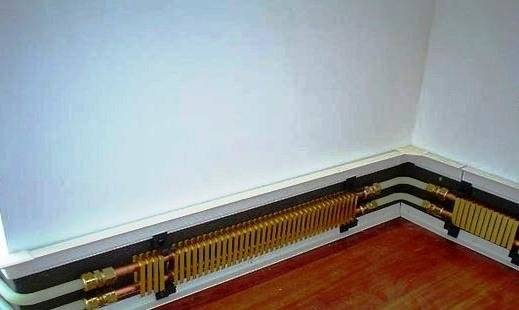

Монтаж теплого плинтуса

Преимущества плинтусного отопления

К положительным свойствам плинтусного отопления можно отнести такие моменты:

1. отсутствие эффекта конвекции, который обычно сопровождается взвешиванием пыли;
2. наличие инфракрасного тепла, которое воспринимается нашим организмом положительно;
3. тепло распределяется равномерно;
4. тепло не скапливается возле потолка, а во всем помещении – одинаковая температура;
5. удаляется проблема откладывания влаги на стенах и потолке, что обычно привело бы к возникновению плесени;
6. быстрый монтаж;
7. нет необходимости слишком нагревать носитель тепла, что позволит сэкономить ресурсы;
8. все элементы системы пригодны к ремонту, благодаря чему можно без вскрытия пола и стен произвести ремонт;
9. благодаря специальным терморегуляторам можно настроить необходимую температуру для каждого помещения отдельно.

Заметим также тот факт, что система отопления плинтусного типа может быть применима и для охлаждения помещений. Для этого ее нужно просто заполнить холодной жидкостью

Здесь важно выдерживать температуру жидкости на уровне, который превышает точку росы в определенных условиях, так как на контурах появится конденсат

Недостатки плинтусного отопления

Среди негативных моментов в обустройстве системы плинтусного отопления можно выделить такие, как:

1. достаточно высокая первоначальная стоимость, в которую входит также дорогостоящий монтаж. Можно сделать плинтусное отопление своими руками, но цена элементов системы отопления обусловлена дороговизной материалов, из которых они сделаны;
2. нельзя устанавливать разные декоративные накладки на радиатор, так как они могут существенно уменьшить теплоотдачу;
3. радиаторы должны очень плотно прилегать к стене, что часто приводит к короблению пленочной отделки стен помещения;
4. помещение, в котором установлено отопление теплый плинтус, необходимо держать более свободным, не загораживать плинтусы и стены корпусной мебелью. Это может повлиять на эффективность отопления.

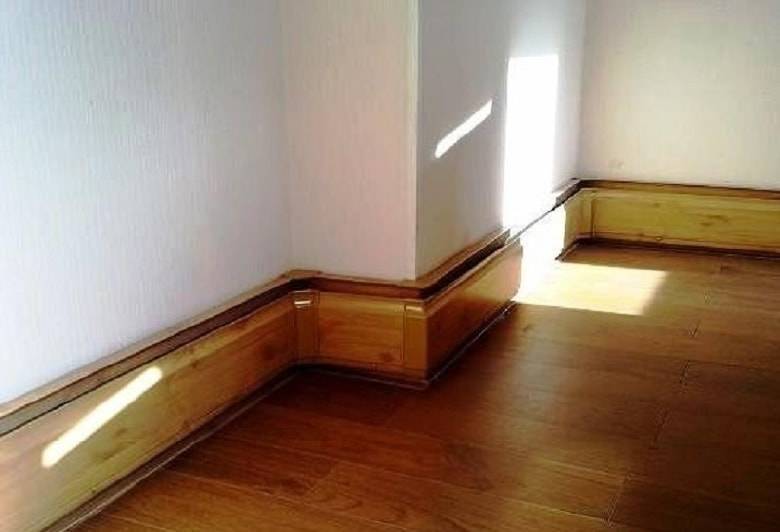

Отопление плинтусного типа не отличается большой декоративностью

Рекомендации по расчету отопительной системы частного дома

Перед тем, как собрать систему отопления в частном доме, потребуется информация о точном количестве тепловой энергии. Существует два способа подсчета – простой примерный и точный расчетный. Первый вариант из-за его простоты и обеспечения корректного результата обычно применяют реализаторы отопительного оборудования. В этом случае для подсчета тепловой мощности необходимы параметры площади помещений, которые необходимо обогреть.

Берется отдельная комната, вычисляется ее площадь, после чего полученный результат умножают на 100 Вт. Определив таким образом параметр для каждого помещения, в итоге суммируют все показатели для получения общего значения.

В более точном подсчете в учет используются дополнительные показатели:

1. Для умножения на 100 Вт берутся параметры комнат с одной контактирующей с улицей стеной, имеющей один оконный проем.
2. Угловые помещения с одним окном умножаются на 120 вт.
3. Площади помещения с двумя наружными стенами и двумя и более окнами следует умножить на 130 Вт.

Если для подсчета требуемой мощности системы обогрева дома использовать примерный способ, то это может привести к недостаче обогрева жилищ для жителей северных регионов. В то же время жители южных регионов при таком подходе к вычислению переплатят за чересчур мощные приборы. Второй (расчетный) метод обычно используется специалистами-проектировщиками. Благодаря большей точности он позволяет определить уровень теплопотерь через стены здания.

Перед началом вычисления проводят обмер дома, рассчитывая площадь стен, окон и дверей. Далее определяется толщина каждого из используемых для возведения стен, полов и потолка строительных материалов. Каждый из этих материалов имеет определенный коэффициент теплопроводности, выражаемый в единицах Вт/(м · ºС). Его подставляют в формулу для расчета термического сопротивления R (м2 ºС / Вт): R = δ / λ, здесь δ – толщина материала стены в метрах.

Для расчета количества теплопотерь через наружные стены используется формула QТП = 1/R х (tв – tн) х S, где:

• QТП – количество теплопотерь, Вт;
• S – площадь помещения, м2;
• tв – ожидаемая внутренняя температура;
• tн – уличная температура в самый холодный период

Процедура расчета осуществляется персонально для каждого помещения в доме, для чего в формулу по очереди подставляют показатели термического сопротивления и площади для наружной стены, окна, двери, полов и кровли. Далее все полученные параметры необходимо сложить, что даст возможность получить общий показатель теплопотерь. Внутренние перегородки в этом случае в учет не берутся.

Дизайн, область применения, цена

Тонкие, изящные, гармонирующие с общей обстановкой обогреватели позволяют реализовывать самые нестандартные дизайнерские идеи.

Особенность плинтусной системы отопления состоит в том, что она совершенно не отбирает у помещения свободное пространство, и ее можно размещать рядом с мебелью, антикварными вещами, бытовой техникой, музыкальными инструментами.

Материал, из которого изготовлено половое покрытие и стены, тоже значения не имеет — порчи и вреда не будет.

Палитра из сотни цветов и оттенков дает возможность подобрать внешний вид корпуса по своему вкусу. По текстуре это может быть ровная и гладкая поверхность или имитация под гранитный камень, мрамор, дерево.

Плинтусный радиатор выравняет температуру в более холодных угловых и торцевых комнатах, этой технологией интересуются хозяева коттеджей и дачных домов, стремящиеся создать в своих жилищах изысканный интерьер. Да и в многоэтажках многие хотят сделать обогрев лоджий, балконов, и эта задача тоже легко решается с помощью подобной схемы отопления.

Преимущества жидкостного плинтусного отопления

Несмотря на то что жидкостное отопление, установленное в виде труб вдоль стен или пола, является дорогим, его потребители считают эффективным. Некоторые из них, уже установившие систему, отмечают, что уже через 20 минут в комнате становится тепло и уютно. А в дальнейшем для экономии можно использовать лишь половину производительности, чтобы только поддерживать достигнутые результаты. А вот если ваш дом находится на берегу у водоема, то на территории участка и внутри здания вы всегда будете ощущать сырость

При этом важно серьезно подойти к выбору системы отопления. Плюсы здесь заметны сразу: в комнате по всему объему помещения устанавливается ровная температура, нет эффекта перегретого воздуха, как в случае с радиаторным отоплением

Самостоятельная установка системы «теплый плинтус»

Рассмотрим более подробно, на что следует обратить внимание при самостоятельной установке отопительного оборудования. Необходимо учитывать, что водная и электрическая система имеют ряд особенностей и отличаются способом функционирования

Системы обогрева плинтусного типа являются отличным вариантом при благоустройстве таких помещений, как зимний сад, утепленный балкон, лоджия, веранда

Электрическая система

Сложность монтажа в том, что внешние элементы электрического теплого плинтуса – это всего лишь верхушка айсберга, а его установка — заключительный, наиболее простой этап. Главная работа планируется еще в момент проектирования, когда рассматриваются варианты подводки коммуникаций – труб и связанного с ними электрического оборудования.

Коэффициент теплопроводности меди равен 390 Вт/м•К, а алюминия — 236 Вт/м•К. Благодаря высоким показателям эти два металла используются при изготовлении элементов плинтусных систем

Вначале прокладывают силовой кабель (220 В) с выходами в местах подключения ТЭНов и термостатов, затем заливают полы, штукатурят стены, производят отделку помещения. Если при монтаже силового кабеля или инженерного оборудования произойдут ошибки, исправить их будет довольно сложно – как минимум, придется вскрывать цементную стяжку.

К сожалению, метраж теплого плинтуса ограничен. Обычно длина одного контура не должна превышать 15 м, иначе система будет работать неэффективно

Элементы плинтуса устанавливают в последнюю очередь, когда полностью завершены отделочные работы. Действовать необходимо строго по схеме, идущей в комплекте с оборудованием. Как правило, работы сводятся к размещению элементов вдоль стен, подключению к электропитанию, регулировке термостатов.

Водяное отопление

Перед тем, как установить тёплый водяной плинтус своими руками, необходимо от коллектора до места монтажа проложить ПВХ трубы. Затем вдоль периметра или в выборочных местах крепятся отопительные элементы, параллельно присоединяются греющие модули. После опрессовки и балансировки производят окончательную отладку автоматической системы и делают пробный запуск.

Для того чтобы пластиковые трубки служили дольше, необходимо соблюдать несколько условий. Например, температура теплоносителя не должна превышать 85 градусов, а давление — подниматься выше 3 атмосфер

Особенности плинтусного обогрева

Отопление с момента его изобретения и до сегодняшних дней делится на два вида — конвекционное и панельно-излучающее. В первом случае от горячей поверхности отопительного прибора (радиаторной батареи, конвектора) сначала нагревается воздух, после чего он циркулирует в помещении и постепенно его нагревает.

Во втором случае первоначально греются предметы в помещении, а воздух прогревается от них полезным инфракрасным излучением, не высушивающим воздух, не вытравляющим из него кислород, и этот процесс вторичен.

Среди давних примеров – печи в деревенских домах, изразцовые печи в старинных особняках, в современной интерпретации — полы с подогревом, а вот как быть с плинтусным отоплением и к какому виду отопления его отнести?

Обогрев помещения с применением теплого плинтуса позволяет обеспечить равномерную поставку тепла по высоте и площади обрабатываемого помещения

Обратимся снова к мнению производителей. Они в один голос утверждают, что излучаемое по периметру тепло поднимается от пола к потолку вдоль стен, равномерно их согревает и создает своеобразную завесу от холода, проникающего снаружи. Прогревшись достаточно, они сами начинают отдавать тепло.

На самом деле температура стен на разной высоте колеблется в интервале 26-30 ºС, а чтобы от них шла теплоотдача, поверхность должна быть нагрета значительно сильнее. Следовательно, разговоры об желанном инфракрасном тепле, исходящем от стен, не столько правда, сколько маркетинговый ход.

Плоскости термоплинтусов излучают максимум тепла на уровне ног. Это не просто приятно, но и оптимально для самочувствия и здоровья (+)

Более правильно утверждать, что термоплинтусы — тоже конвекторы с высокой температурой поверхности. Просто помещение более равномерно прогревается от теплых воздушных потоков, как исходящих вглубь комнаты непосредственно, так восходящих вдоль стен. Прогретые стены — гарантия того, что нигде на них вы не обнаружите ни сырости, ни плесени.

Справедливо также заметить, что по мере движения вверх количество тепла уменьшается, и это хорошо. Оно равномерно распределяется в помещении в нижней и средней зонах, в меньшей степени добираясь под потолок. Для людей такой микроклимат считается наиболее комфортным — они не мерзнут и не зябнут, но дышат при этом свежим и прохладным воздухом.

В чем отличие твердотопливных котлов

Помимо того, что эти источники тепла производят тепловую энергию, сжигая различные виды твердого топлива, они имеют ряд других отличий от других теплогенераторов. Эти отличия как раз и являются следствием сжигания древесины, их надо воспринимать как данность и всегда учитывать при подсоединении котла к системе водяного отопления. Особенности заключаются вот в чем:

1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
2. Образование конденсата в топливнике. Особенность проявляется во время поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Опасность инерционности состоит в возможном перегреве водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Составляющие

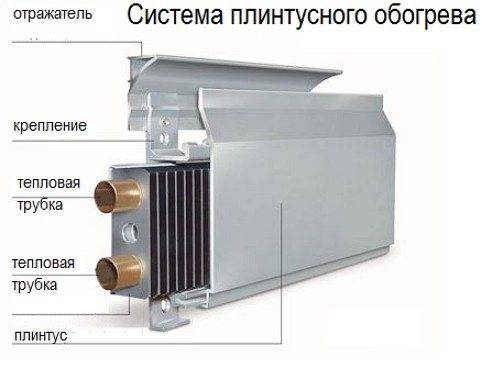

Устройство теплого плинтуса водяного. (Для увеличения нажмите) Теплый плинтус водяного типа состоит из:

• панели лицевой (на ней расположены специальные отверстия, по которым функционирует воздушный поток);
• панели тыловой (защищает стену от воздействия высоких температурных показателей, отвечает за удобность установки обогревательного прибора);
• отопительные радиаторы (имеют габариты – 1000 мм*40мм*160мм, основная функция — нагрев);
• заглушки боковые, поворотные.
• модуль теплообменный (характеризуется двумя трубками, по которым течет горячая вода).

Возможно, Вас заинтересует статья об электрическом теплом плинтусе. Статью об особенностях применения теплых плинтусов читайте здесь.

Недостатки системы

Есть у плинтусного водяного отопления и недостатки, о которых следует знать прежде, чем решиться на его установку:

Стоимость материалов	Нужно признать, пока стоимость комплектующих плинтусной системы обогрева превышает традиционные батареи. Это временный недостаток. С ростом популярности такого отопления вырастет и предложение рынка. В конкурентной борьбе производители снизят цены, но пока предложение на рынке скромное, чего нельзя сказать о расценках.
Порча стен в местах прилегания плинтуса	С этим недостатком системы можно поспорить. При условии качественного монтажа такой проблемы не должно возникнуть. Сложности возникают только при аварийной ситуации, когда контур даёт течь.
Снижение эффективности работы из-за мебели	Этой проблемы можно избежать, если создать конструкцию, огибающую крупные, стационарно поставленные предметы. Такие манёвры приведут к дополнительным затратам, но окупятся отсутствием энергопотерь.

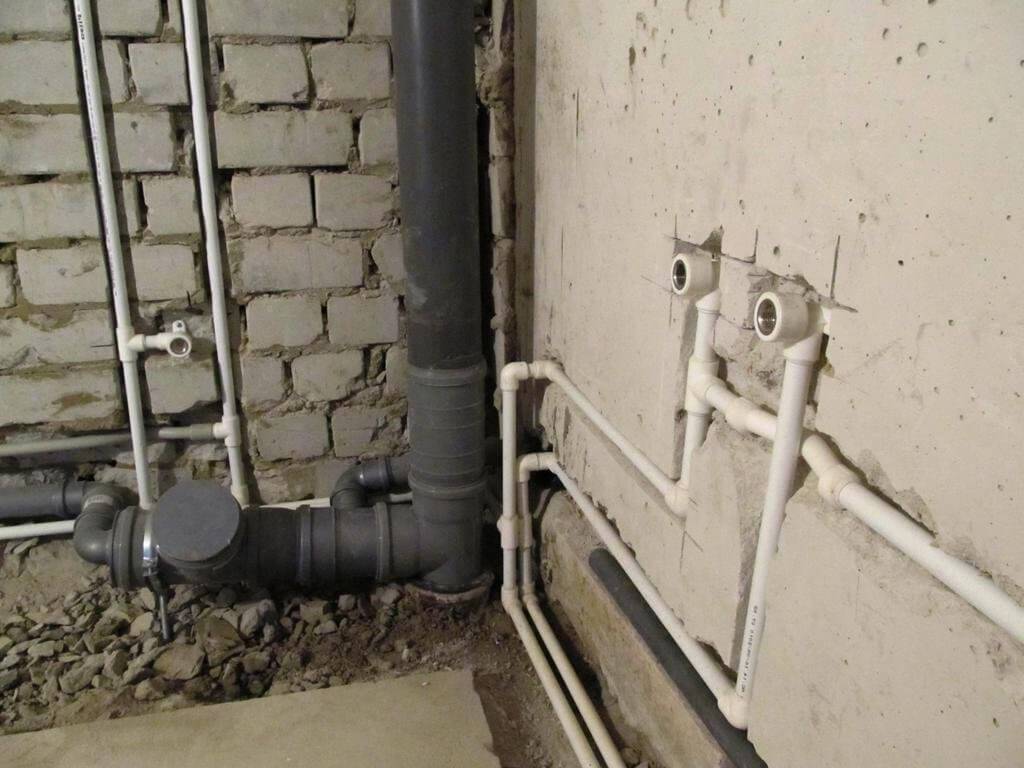

Трубы для разводки

Материал труб имеет важное значение при монтаже системы отопления. Довольно часто выбирают изделия из металлопластика, полипропилена, меди. Нередко используются оцинкованные трубы и модели из нержавейки

Нередко используются оцинкованные трубы и модели из нержавейки.

Каждый тип труб заслуживает отдельного рассмотрения:

• Стальные изделия. Их сваривают друг с другом. Если трубы изготовлены из нержавейки или оцинковки, соединение элементов осуществляется на резьбу. Сложность монтажа таких изделия выше, чем в случае с трубами из других материалов. Это объясняет, почему для монтажных работ требуется вызвать профессионалов.
• Медные модели дольше служат. Подобные изделия способны выдержать существенное давление теплоносителя. Медные трубы спаивают друг с другом. Они используются довольно редко, поскольку стоимость материала высока.
• Полипропиленовые трубы. Материал отличается практичностью и дешевизной. Такие трубы могут быть армированы алюминием и стекловолокном. Соединяют их методом спайки. К преимуществам применения медных труб относятся дешевизна и легкость установки.
• Трубы из металлопластика. Если выбран этот материал, особых навыков для установки системы не потребуется. На внутренней поверхности труб не появляется осадка. Элементы системы соединяют фитингами. К недостаткам труб относят увеличение риска протечек с каждым годом.

Такие особенности выбора труб из различных материалов необходимо учитывать.

Как видно, существует множество особенностей создания разводки в частном доме. Это обусловлено различиями в площадях строений и их этажности

При выборе определенной схемы важно учитывать такие параметры. Установка системы отопления должна подчиняться заранее созданному плану разводки. При проектировании схемы лучше заручиться поддержкой профессионалов

Это поможет сделать систему отопления максимально эффективной

При проектировании схемы лучше заручиться поддержкой профессионалов. Это поможет сделать систему отопления максимально эффективной.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

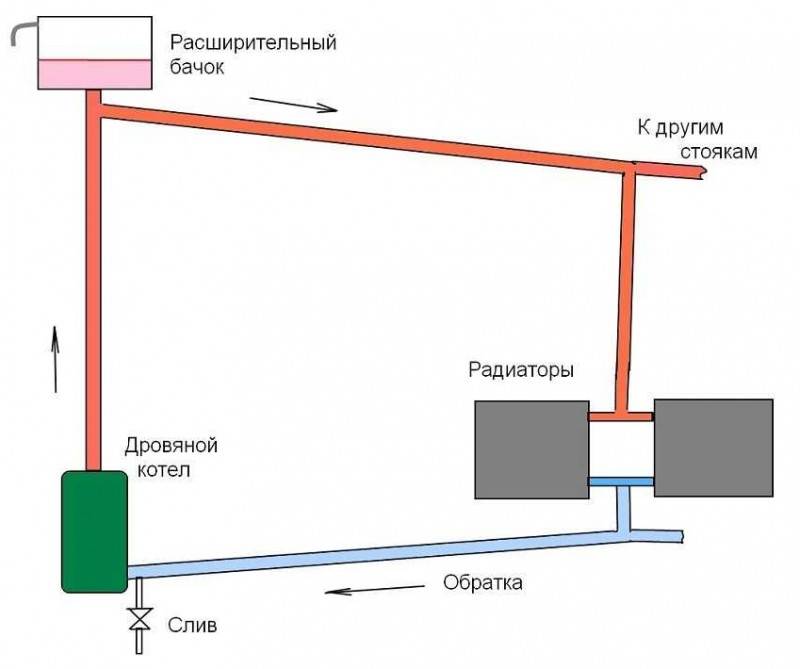

Принцип однотрубной системы отопления с естественной рециркуляцией воды.

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

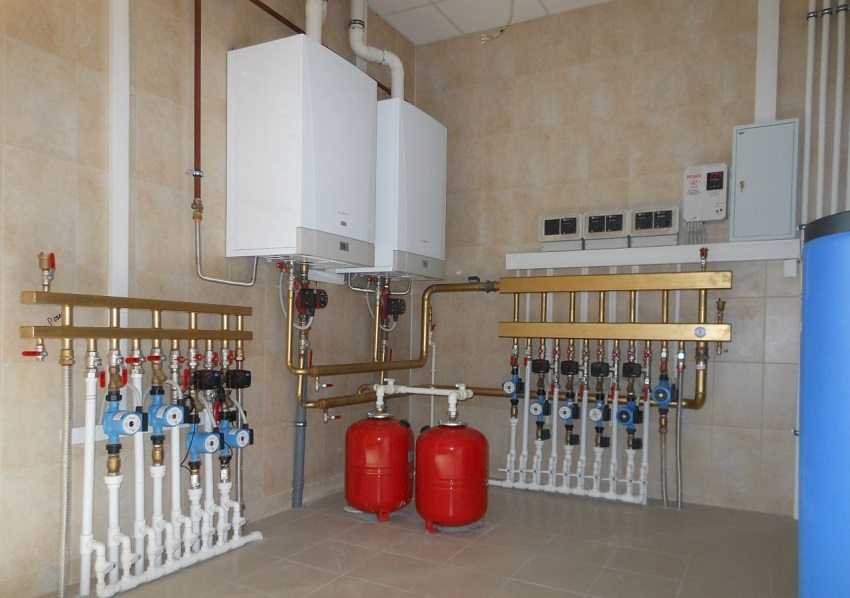

Котельная частного дома с современным отопительным оборудованием.

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

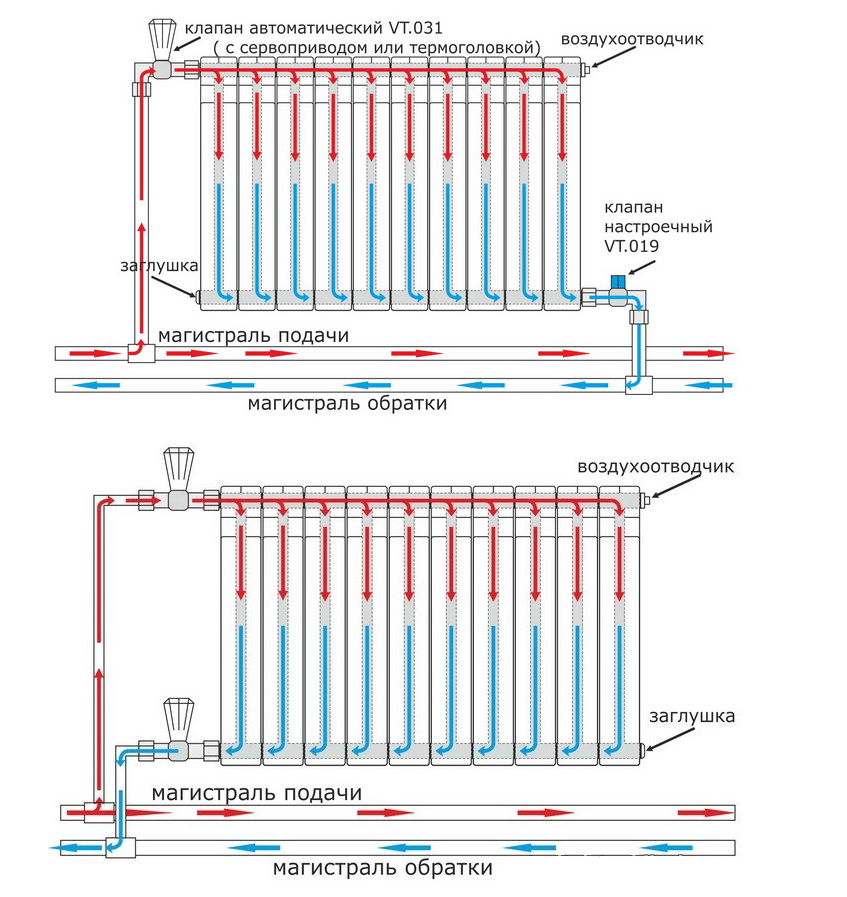

Схема подключения радиаторов к двухтрубной системе отопления.
На заметку! Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Электрический и водяной теплый плинтус своими руками: нюансы обустройства

Уже давно кинули в лету времена, когда под индивидуальным отоплением подразумевали только громоздкую систему с водой, в качестве теплоносителя. Технический процесс способствовал внедрению инновационных разработок во многих отраслях.

На сегодня современный рынок предлагает огромный выбор устройств и систем, нацеленных на максимально эффективное решение задач, связанных с обустройством жилища. В частности, отопительная система может иметь несколько вариаций. Среди последних модных трендов в плане домашнего отопления можно смело назвать теплый плинтус.

Эта технология пришла к нам относительно недавно из Европы, где с успехом применяется уже около двух десятилетий.

Если сказать просто, то под теплым плинтусом подразумевается нагревательный прибор шириной 6 см и высотой от пола примерно 14-16 см. Он монтируется на стенах по всему периметру помещения на месте плинтуса. Конструктивная схема теплого плинтуса включает теплообменный греющий модуль, который состоит из 2-х медных труб. На эти трубы насаживаются ламели. Вся система спрятана во внешнем разборном алюминиевом коробе. В зависимости от способа нагрева модуля, плинтусная отопительная система может быть водяной или электрической.

Принцип работы такой системы обогрева

Функционирование системы «теплый плинтус» основано на эффекте «прилипания» теплого воздуха к стенам помещения. При этом поток воздуха медленно поднимается вдоль стеновых поверхностей, отдавая им свое тепло. Снаружи на стенах и окнах образуется тепловой экран, что препятствует оттоку тепла из помещения.

Обратите внимание! Уже от нагретых стен излучается тепловая энергия, передающаяся на другие предметы и поверхности: мебель, пол, потолок. А воздух в процессе вторично прогревается от предметов

В итоге, равномерное распределение тепла по высоте и периметру комнаты и отсутствие активной конвекции обеспечивают чрезвычайно комфортный микроклимат для человека. Для того чтобы выбрать, а затем смонтировать теплый плинтус своими руками необходимо знать функциональные особенности и водяной, и электрической вариации.

Вариант #1 — электрическая система

Предварительно производятся работы по подготовке выводов для последующего подключения системы. Электрический теплый плинтус, как правило, монтируется в два этапа:

Первый этап. От источника питания к точкам подключения сервоприводов и термостатов прокладывается электрический кабель. Технические способы исполнения этих работ необходимо продумать и просчитать еще при первоначальном проектировании

При прокладке коммуникаций особое внимание необходимо уделить правильности подводки труб и подключения инженерного оборудования. Нужно четко следовать всем рекомендациям и инструкциям производителей системы, поскольку после того, как будет выполнена заливка цементной стяжки и произведены отделочные работы, исправить дефекты будет физически невозможно

К точкам подключения термостатов и ТЭНов прокладывается силовой кабель 220 В.
Второй этап. После того как завершены все отделочные работы пола и стен, а также установки всех конструкционных элементов теплого плинтуса выполняются такие мероприятия: замеры сопротивления изоляции; подача электропитания; настройка термостатов.

Вариант #2 — водяная система

Прежде всего от коллектора к местам устройства плинтуса прокладывается пластиковый трубопровод. На втором этапе выполняются такие работы:

• установка элементов системы отопления;
• подсоединение греющих модулей, к подготовленным заранее выводам;
• опрессовка;
• балансировка контуров;
• отладка автоматики;
• пусконаладочные мероприятия.

Важно! В процессе монтажа системы «водяной теплый плинтус» греющие модули между собой стыкуются обжимными гайками, которые предназначаются специально для медных труб или медной пайкой. Сама медная труба характеризуется внешним диаметром 13 мм и внутренним – 11 мм

Полностью смонтированный водяной теплый плинтусМонтаж данной современной системы отопления выполняется очень просто

Как и все гениальное в нашей жизни конструкция теплого плинтуса предельно проста. Стоит лишь проявить немного терпения и внимательности при изучении теоретических аспектов. И без особых проблем эта отопительная система будет смонтирована даже человеком, не имеющим специального образования. Надеемся время, проведенное на нашем сайте, вы потратите с пользой.

• Алексей
• Распечатать

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

 В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

• котёл с расширительным баком — нагревает теплоноситель;
• гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
• радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
• коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
• смесительный узел — в нём происходит разбавление теплоносителя для ТП;
• термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.

Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.

Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел,  2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

Устанавливается циркуляционный насос.

Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Преимущества электрического плинтусного отопления

Плинтусное отопление электрическое тоже используется сегодня некоторыми потребителями. Оно относится к воздушным системам, а устройство агрегата похоже на жидкостные приборы. В верхней части находится кабель питания. Максимальный уровень мощности достаточно велик и составляет 280 Вт на погонный метр. Цена такого отопления может начинаться от 2000 руб. за погонный метр. Высота установки, а также ширина составляют 16 и 4 см соответственно. Что касается длины, то она может изменяться в пределах от 1 до 2 м.

Еще одним преимуществом является возможность выбора плинтусного отопления, которое адаптировано к любым разновидностям тепловых генераторов. Например, отопительная система THERMODUL функционирует в комплекте с нефтяными и газовыми котлами, а также солнечными панелями. Конструкция предусматривает возможность корректировки температуры посредством термостатов. В продаже можно встретить варианты с инфракрасной системой, сюда можно отнести российские обогреватели, мощность которых достигает 200 Вт, что касается площади отопления, то одного погонного метра будет достаточным для 8 м 2 .

Сфера использования не ограничена, это могут быть квартиры, загородные дома, производственные и офисные помещения, а также теплицы и гаражи. Гарантийный срок эксплуатации достигает 10 лет, а стоимость будет зависеть от модели, изготовителя и дополнительных функций.

Электрическое плинтусное отопление, отзывы о котором довольно часто только положительные, отлично подходит для областей, где нет подводки газа и отсутствует возможность обустроить эффективную систему отопления. Всего за 15 минут комнату площадью 18 м 2 можно будет обогреть с помощью таких систем, при этом человек не станет испытывать эффект духоты и тяжелого воздуха.

Базовые принципы конструирования

Если рассматривать создание теплого плинтуса в отдельно взятой комнате – работы ведутся по простой схеме и понятным принципам.

1. Изделие продается в виде радиаторов. Внутри системы из тонких пластин проходят медные трубки. Радиаторы одной марки имеют один габарит в разрезе высоты и глубины, предлагаются разной длины. Каждый стандартизированный элемент отопительной системы имеет определенную мощность теплоотдачи.
2. Для соединения отдельных радиаторов в единый контур используются пластиковые или медные трубки.
3. В набор элементов основной системы входят переходные и зажимные гайки, а также элементы для крепежа на стене. Может предусматриваться соединение пайкой.

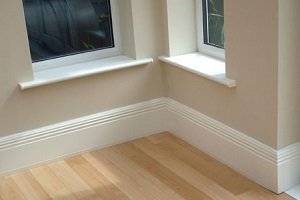

Преимущества использования теплого плинтуса

Использование такой современной отопительной системы дает массу преимуществ для потребителей, а именно:

• возможность экономии свободного пространства за счет ее компактного размера, что очень актуально для небольших помещений;
• создание в отапливаемом помещении комфортных условий для всего живого. Тепло плинтусов обеспечивает оптимальный микроклимат для человека, животных и растений. Особенно теплый плинтус подходит угловым квартирам, где при условии его использования стены будут полностью прогреваться и таким образом можно забыть про грибок;
• отсутствие конденсата на окнах и равномерный прогрев всего помещения;
• благодаря отсутствию конвекционных потоков, как при традиционном отоплении, происходит снижение уровня запыленности помещения;
• высокая эффективность в работе;
• абсолютная безопасность и простота в эксплуатации;
• легкость монтажа и возможность вписать в любой интерьер за счет разнообразия дизайна и цветовых решений;
• экономия электроэнергии, что составляет примерно 40%;
• доступная стоимость.
