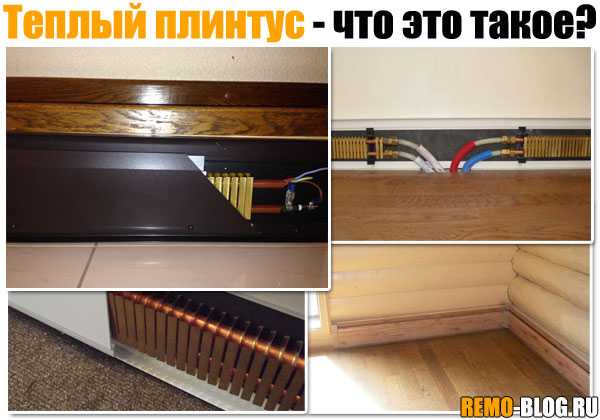

Что же такое теплый плинтус
Эта технология появилась на рынке строительных материалов сравнительно недавно. Греющие плинтусы – удобное и простое решение для тех, кто хочет создать теплую обстановку, как в жилых помещениях, так и на балконе, лоджии или в офисе.

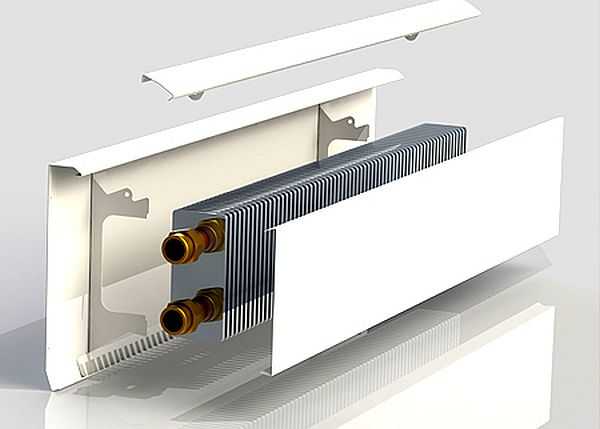

Конструкция включает несколько деталей:
- Тыловую панель. Эта часть крепится к стене для создания теплозащиты.
- Лицевая накладка, есть варианты с отверстиями и без них.
- Боковые заглушки.
- Устройство для подогрева теплоносителя – насос, котел или же центральная система.
- Модуль теплообмена. Состоит из пары трубок, по которым циркулирует жидкость.
Система не отличается сложностью. Ее можно установить в любом помещении. И не имеет значение, будет ли плинтус расположен по всему периметру. Порой его можно увидеть только возле двери или под окном. Ведь самое главное, что конструкция отлично справляется с возложенной задачей.
Зачастую в качестве теплоносителя используется вода, именно этот вариант и будет рассмотрен в статье. Но также закачивают в систему и раствор этиленгликоля, пропиленгликоля, антифриз. Последние три вещества, как правило, используют при обустройстве домов. Когда обогрев запускают периодически, к примеру, на даче.
Микроконвектор, которым по сути и является теплый плинтус, может использоваться в роли основной или же дополнительной системы отопления. Высота промышленной конструкции составляет от 15 до 20 см, а ширина – всего 3 см. Плинтус отлично сочетается со всеми видами напольного покрытия. Широкий ассортимент на рынке включает модели различных размеров, расцветок и форм.
Сравнение водяного теплого плинтуса с классическими радиаторами можно посмотреть в видеосюжете:
Купить или сделать самостоятельно?
Водяной теплый плинтус можно без проблем приобрести в любом регионе страны. Пожалуй, единственный его недостаток – слишком высокая цена. В среднем за один погонный метр, включая все крепления, необходимо заплатить от 2500 рублей. К цене необходимо также прибавить и все комплектующие – коллектор, подводку, смесительный узел. В итоге стоимость термоплинтуса может удвоиться.
Есть вариант сделать все самостоятельно. Многих такой подход пугает, так как придется искать все расходники и специфический материал. На самом деле найти наружную накладку и алюминиевый профиль несложно. Точно так же как и крепления для радиаторов.
Но с последним элементом могут возникнуть сложности. Медные радиаторы для такой системы продают как отдельные запчасти. Их цена не позволит сэкономить. В этом случае самодельная конструкция будет гораздо дешевле заводской.
Вместо радиатора подойдет и обычная труба из меди. В качестве теплоизоляции стены желательно использовать теплозащиту с обязательным металлизированным покрытием. Ее эффективность можно усилить, если установить фольгой в сторону радиатора.
Процесс установки промышленной системы практически не отличается от самодельной. По сути, нужно просто собрать конструктор из нескольких элементов.
Монтаж системы водяного теплого плинтуса
Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.
Монтаж греющего плинтуса: надо знать нюансы
Расчет плинтусного отопления
Полный теплотехнический расчет отопления — дело долгое и сложное
Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой
Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.
Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

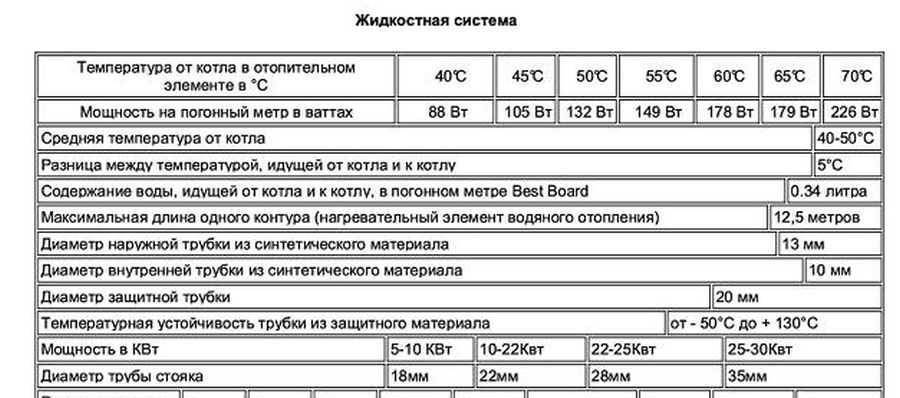

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы
Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).
Например, система будет работать с температурой подачи 50 °C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.
Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков
Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.
Как действовать
Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).
Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:
- По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
Крепится теплоизоляционная лента, а поверх нее крепежные элементы - Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
- В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
Устанавливаем куски и соединяем их в единое целое - Герметичность системы проверяется при помощи опрессовки.
- Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
Так все выглядит когда все сделано - После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.
Собственно, монтаж теплых плинтусов не слишком сложен
Но важна герметичность соединений и на это необходимо обратить особое внимание
6. Монтажу теплого плинтуса своими руками
Помимо высокой стоимости самой системы, вам еще придется выложить ощутимую сумму за ее установку. При этом расчет производится за каждый погонный метр. Исходя из этого, у многих возникает вопрос – можно ли произвести монтаж системы теплый плинтус самостоятельно? Можно сказать, что при наличии навыков работы с электропроводкой и пластиковыми трубами, а также при должном внимании и разборчивости, сделать это не так уж сложно.

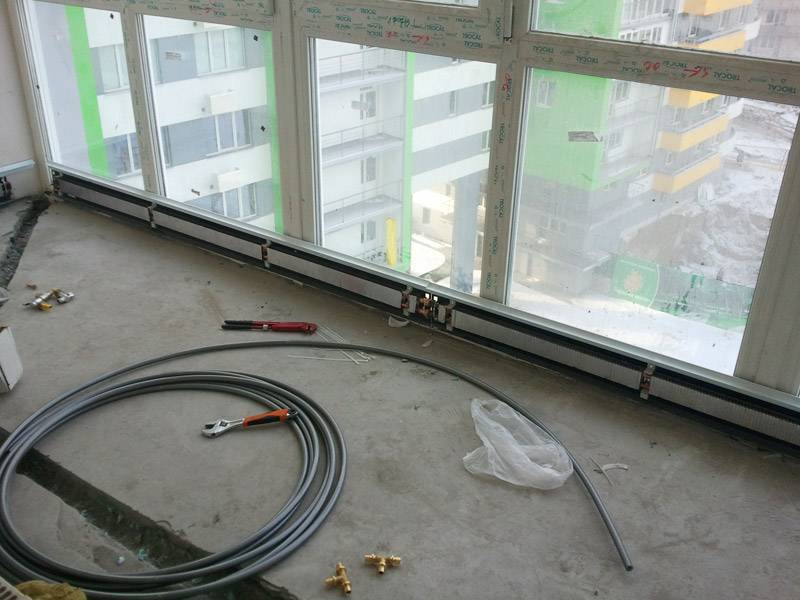

Самостоятельный монтаж водяного теплого плинтуса
Для проведения работ вам потребуются следующие материалы:
- Металлопластиковые трубы;
- Теплоизоляционный материал;
- Коллектор, оборудованный кранами;
- Металлические и пластиковые переходники;
- Набор инструментов.
Установку следует начинать с монтажа коллектора. К нему необходимо подвести трубу, которая будет обеспечивать его питание. В качестве источника теплоносителя можно использовать котел, работающий на любом виде топлива. Единственное условие – для корректной работы системы необходимо обеспечить давление не менее 3 атм. После того, как вы рассчитаете необходимую длину плинтуса по рекомендациям из пункта 6, можно приступать к разводке труб.
Необходимо помнить, что максимальная длина контура не должна превышать 12,5 или 15 м в зависимости от производителя
И что труб в системе должно быть две – одна для подачи, другая для забора теплоносителя;
Также важно не забыть про теплоизоляцию, чтобы уменьшить теплопотери. Для этого по периметру комнаты между стеной и трубами нужно проложить специальный материал;
Теперь необходимо прикрутить основание, к которому будут крепиться теплообменники
Планку крепят с помощью саморезов
Обратите внимание, что в готовом виде плинтус не должен прилегать вплотную к полу. Оставьте зазор около 1 см, чтобы предотвратить перегрев прибора;
Теперь закрепите модули и соедините их между собой с помощью обжимных фитингов;
Когда конструкция собрана, нужно присоединить ее к общей магистрали путем монтажа коллектора;
Перед окончательной сборкой обязательно проверьте систему на герметичность
Для этого выполняется пробный запуск, который заодно покажет и правильность работы;
Если система работает надежно, закрепите лицевую панель на плинтусе. Сделать это очень просто, придерживаясь рекомендаций в инструкции.
Самостоятельный монтаж электрического теплого плинтуса
Установка электрического плинтуса требует совсем иных навыков и внимания к несколько иным факторам. Рекомендовано подключать систему напрямую к щитку и оснащать отдельным автоматом. Сколько контуров будет в вашей квартире или доме, столько и отдельных линий должно быть. Выбирайте провода с большим сечением , которые точно смогут выдержать нагрузку (не менее 2,5 мм). Не забывайте и про необходимость подключения термостата для каждого контура и температурного датчика для каждой комнаты. Это поможет выставлять наиболее оптимальную температуру для каждого помещения.
- Начало установки следует начинать с прокладки термоизоляционного материала;
- Затем прикрутить основание плинтуса;
- Закрепить на нем теплообменники;
- Выполнить параллельное соединение проводов;
- Выполнить тщательный визуальный осмотр на предмет отсутствия не заизолированных участков;
- Закрыть конструкцию лицевой панелью;
- Соединить нагревательный контур с термостатом и подключить к распределительному щитку;
- Произвести пробный запуск системы.
Зазор от пола до плинтуса должен быть не менее 1 см, а расстояние от стены не менее 1,5 см. Это обеспечит правильную конвекцию и защитит систему от перегрева.
Типы греющих плинтусов
Конструктивно система плинтусного отопления состоит из нагревательного модуля, закрытого декоративной алюминиевой планкой. Нагревательный модуль — это две медные трубки, на которые надеты пластины из алюминия. Медь, как известно, отличается высокой теплоотдачей и высокой стойкостью к коррозии, но имеет высокую цену. Алюминий тоже неплохо передает тепло, а стоит намного дешевле. Такая комбинация медь+алюминий используется во многих отопительных приборах и доказала свою эффективность.
Читайте о медных и медно-алюминиевых радиаторах тут.

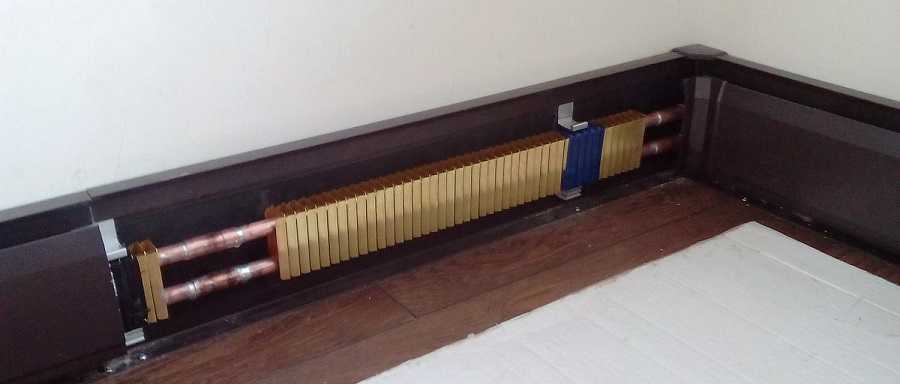

Это конструкция плинтусного отопления
Есть два способа нагрева теплопередающего модуля: при помощи теплоносителя (вода или антифриз) и электрического нагревательного элемента ТЭНа. По этому признаку они и различаются.
Электрический нагрев
В электрические плинтуса вставляют специальные низкотемпературные ТЭНы. Они нагреваются максимум до 60 oC. При этом мощности их более чем достаточно: один погонный метр выдает около 180-280 Вт. Электрические нагреватели вставляют в нижнюю трубку, а в верхнюю укладывают кабель в специальной оболочке. С его помощью подается напряжение на все участки ТЭНа. Длина одного от 70 см до 2,5 м, и из разной длины нагревателей набирается необходимая для обогрева помещения мощность.
Внутрь медной трубки вставляют специальный ТЭН. Так получается электрический теплый плинтус
Водяной теплый плинтус
При использовании воды или антифриза для переноса тепла, те же модули соединяются в единый отопительный контур. Есть только одно ограничение: для максимальной эффективности отопления длина одного контура не должна быть больше 12,5-15 м (разные длины у разных производителей).
При наличии не скольких контуров для устройства системы водяного теплого плинтуса удобно подключать коллектор (гребенку). Использовать можно самую обычную модель или с расходомерами — это на выбор. Греющие модули при водяном способе обогрева набираются исходя из требуемой мощности при конкретном тепловом напоре системы.
Расчет длины нагревательного элемента
Таблица зависимости мощности теплого плинтуса от дельты температур (теплового напора)
Например, при ΔT = 37,5 oC для компенсации теплопотерь помещения 1500 Вт, тепловая мощность (по данной таблице) равна 162 Вт. Значит, понадобится 1500/162 = 9,25 м нагревательного элемента.
Чем и как соединять
Набрав в общей сложности требуемую длину, распределяете ее по периметру помещения, объединяя в замкнутые контура. Между собой отрезки нагревателей соединяются несколькими способами:
- гибкими трубами из нержавейки с накидными гайками или под пресс;
- медными трубами и фитингами под пайку;
- медными или латунными резьбовыми фитингами.
Самый надежный способ соединения — медные трубы под пайку. Этот вариант пригоден и для систем централизованного отопления, так как такие соединения выдерживают до 30 Бар. Тяжелее всего реализуется сборка резьбовыми фитингами: размеры и расстояния между трубками и от стены маленькие, работать очень неудобно. Гибкие трубы нужно выбирать надежные: отопление и горячая вода требуют хорошего качества.
Соединяют нагревательные элементы греющих плинтусов при помощи шлангов, медных труб
Подводка от котла или гребенки пола должна быть выполнена совместимыми с медью материалами: полимерными (полиэтиленовыми и армированными полипропиленовыми), металлопластиковыми или медными трубами.
Особенности системы
Совместима система с котлами любого типа на любом топливе. Но есть одна особенность: для нормальной теплоотдачи требуется высокая скорость движения теплоносителя. С естественной она будет просто неэффективна
Потому важно правильно подобрать насос.
https://youtube.com/watch?v=oXe3HHR43oo
Инфракрасная плинтусная пленка
Инфракрасная плинтусная пленка действует по тому же принципу, что и все ИК обогреватели.
Мы переходим к довольно необычному оборудованию – сейчас мы будем рассматривать инфракрасный плинтус, представляющий собой тонкую пленку. Подобная технология активно используется в системах теплых полов. Тонкая пленка, с нанесенным на нее токопроводящим напылением, нагревается, превращаясь в источник инфракрасного излучения. В результате этого полы в комнатах становятся теплыми, а от них начинает прогреваться и сам воздух.
Аналогичным образом можно сделать плинтусное отопление – для этого в продаже представлена инфракрасная пленка, созданная специально для монтажа в плинтусной зоне. Под действием электроэнергии она нагревается, начиная генерировать ИК-излучение. Это излучение достигает полов, стен и окружающих предметов, в результате чего те начинают нагреваться и греют собой воздух – в помещениях становится тепло, причем довольно быстро.
Такой принцип действия заимствован у самой природы – воздух согревается далеко не солнцем, а поверхностью нашей планеты с элементами ландшафта и искусственными постройками человека. То есть, ИК-излучение достигает поверхности земли, нагревает ее, в результате чего та начинает согревать воздух. Уже через час-другой после восхода солнца воздух становится заметно более теплым.
Преимущества инфракрасных электрических теплых плинтусов, выполненных в виде пленки:
- Легкость в монтаже – достаточно оклеить пленкой и теплоизоляцией всю плинтусную зону;
- Легкость в подключении – здесь используется двухпроводная схема подключения, так как сама пленка питается от однофазной электросети;
- Отопительная система получается еще более миниатюрной, чем при использовании стандартных плинтусных обогревателей – итоговая толщина оборудования складывается из толщины защитных панелей.
Вооружившись инструментами, монтажные работы можно завершить за считаные часы. Для управления температурой в помещениях следует воспользоваться термостатом – по одному прибору на каждую комнату, чтобы обеспечить раздельную регулировку.
Утеплив свои дома вы сможете хорошо сэкономить на отоплении.
Мы так расхвалили электрические инфракрасные теплые плинтусы, что совсем забыли упомянуть об их недостатках. Вот их список (к счастью, не очень большой):
- Несколько долгое время прогрева – это связано с не самой высокой температурой рабочей поверхности пленки;
- Высокое энергопотребление – суждения о существенной экономичности ИК-отопления на практике оказываются ложными. Некоторая экономия есть, но из-за дороговизны электроэнергии в нашей стране расходы на отопление будут крайне высокими;
- В некоторых зданиях применение ИК-пленки может оказаться неоправданным – отсутствие нормальной теплоизоляции стен приведет к тому, что температура воздуха внутри будет низкой.
Тем не менее, люди все чаще обращают свое внимание на отопление с помощью электрических инфракрасных теплых плинтусов
Принцип работы радиатора
Радиаторы плинтусного отопления монтируют вдоль внешних стен дома. В алюминиевом коробе, образованном планками, предусмотрены 2 горизонтальные щели. Одна из них находится в верхней части у самой стены, а вторая у пола.
Проникающий внутрь короба холодный воздух нагревается и, как и при работе любого отопительного прибора, поднимается вверх. Но, подчиняясь принципу Коанда, он не рассевается, а распределяется вдоль поверхности стены, не уходя в атмосферу помещения, а нагревая материал стены. А затем уже стена равномерно излучает накопленное тепло подобно тому, как это происходит при отоплении .
Поскольку для нагрева помещения в данном случае конвекция не важна, то теплоноситель не требуется нагревать до слишком высоких температур. Гораздо важнее, чтобы радиаторы были изготовлены из материалов, имеющих высокую теплопроводность – каковыми и являются медь и алюминий.
Во время работы максимальная температура нагретого алюминиевого короба обычно составляет не более +40 градусов, а поверхность стены нагревается не более, чем до 37.
На данный момент времени существует три типа плинтусного отопления:
- электрическое посредством мощных ТЭНов (мощность до 280 Вт/пог.м);
- при помощи жидкого теплоносителя, нагретого до температуры +85 градусов;
Жидкостное плинтусное отопление
Система состоит из следующих комплектующих:
- Радиторный блок теплообменника представляет собой две медные трубки с закрепленными на них алюминиевыми или латунными ламелями, обеспечивающими конвекцию, и алюминиевый декоративный короб, который также служит для защиты трубок от повреждений.
- Распределяющий коллектор, представляющий собой две стальные трубки, предназначенный для ввода и вывода . Обязательно оборудуется сливными вентилями, отсекателями и воздухоотводами.
- Полиэтиленовые трубы, одетые в гофру, монтируемые вдоль стены или в пол. Через них жидкость поступает в систему и отводится из нее. Рабочее давление в системе не должно превышать 3 атм.
Особенностью водяного отопления является то, что оно крайне чувствительно к повышению текущего давления и гидроударам. По этой причине для приседининения к центральной системе нужно использовать не полиэтиленовые шланги, а медные или металлопластиковые коммуникации, которые крепятся при помощи пайки.
Для большей безопасности системы, специалисты советуют использование промежуточного , принимающего на себя все излишки. Это защити плинтусный прибор от высоких нагрузок и обеспечит его службу в течение всего гарантийного срока (10 лет) и даже дольше.
Электрическое плинтусное отопление
является воздушной отопительной системой.
Устройство электроплинтуса примерно такое же, как и у жидкостного:
- ТЭН монтируют в нижнюю медную трубку;
- кабель питания, снабженный термостойкой оплеткой, протягивают через верхнюю трубку.
Если внешне электрический плинтус выглядит практически так же, как и жидкостный, то монтировать его проще ввиду отсутствия труб, подводящих теплоноситель.
Источником питания такого плинтуса может служить любая ближайшая .
Хотя электрический плинтус имеет хорошую влагозащиту, но все же он не предназначен для использования в помещениях с высоким уровнем влажности.
Габариты установки таковы:
- длина составляет 1 – 2 м;
- ширина – 4 см;
- высота — 16 см.
В комплекте имеются внешние и внутренние уголки и концевые заглушки их ПВХ.
Инфракрасные плинтусные системы
работают по принципу ИК-обогревателей – нагревают не воздух, а предметы возле себя, а те, в свою очередь, равномерно нагревают помещение. Гарантия производителей на эти приборы также составляет 10 лет.
Минусы теплого электроплинтуса
Если вы решите использовать электрический плинтус в своем жилище, вам следует принять во внимание не только его преимущества, но и недостатки:
Сложность монтажа – непосредственно собрать все элементы прибора в единую конструкцию и установить ее в комнате не составит труда, а вот с подключением и точечной настройкой электрического оборудования у непрофессионала могут возникнуть сложности.
Теплый плинтус вполне может заменить радиаторы в комнате
- Высокая стоимость – чем габаритнее отапливаемая площадь, тем больше секций электроплинтуса нужно покупать для ее обслуживания и, следовательно, тем дороже обходится полноценное отопление. Кроме того, не нужно упускать из вида, что далеко не везде электричество является финансово доступным видом энергии.
- Требования к обстановке – для обеспечения максимально качественной работы электрического плинтуса нужно позаботиться о том, чтобы возле оборудования вплотную не стояли крупногабаритные предметы мебели, так как они могут препятствовать восходящему теплому потоку воздуха.
Итак, перед вами полный инструментарий для того, чтобы решить, быть или не быть электрическому теплому плинтусу в вашем жилище. Плюсы и минусы, конструктивные и функциональные особенности, а также отзывы тех, кто уже имел дело с этим прибором – детально все проанализируйте и сделайте выбор в пользу комфорта своего дома.
Итоги по теме
Системы плинтусного отопления, разработанные уже достаточно давно, ранее были недостаточно распространены – в первую очередь из-за слишком больших теплопотерь. Современные строительные материалы позволяют избежать потери тепла, повысить надежность системы и продлить срок ее эксплуатации.
Система отопления «теплый плинтус» позволяют обеспечить комфорт и уют в каждом доме, что особенно важно, когда в доме есть дети. Делая выбор в пользу того или иного вида плинтусного отопления, необходимо учитывать конструктивные особенности, преимущества и недостатки, технические характеристики каждого из них
Вопросы обогрева жилья в нашей стране стоят очень остро, поскольку большая ее часть расположена в с холодными, а на севере – и с суровыми зимами
Поэтому большое внимание уделяется устройству систем отопления
Наиболее часто в настоящее время используются такие системы как:
- водяное и электрическое отопление с помощью радиаторов;
- теплые водяные и электрические полы.
Но у каждой их этих систем есть свои недостатки:
- , обеспечивая нагрев воздуха в помещении, не может обогреть полы, так как за счет конвекции теплый воздух поднимает вверх. Поэтому в комнате может быть даже душно, но ноги все равно мерзнут.
- позволяют решить проблему «холодных ног», но требуют проведения специальных монтажных работ. Обычно их устанавливают во время серьезного ремонта в доме. К тому же при поломках систем теплого пола для поиска аварийного участка и последующего ремонта приходится демонтировать все половое покрытие.
Не так давно появилась новая возможность устройства отопления – плинтусные радиаторы.
