Вакуумные устройства

Данный вид коллекторов состоит из нескольких трубок, которые называются термосами. В них имеется внутренняя колба с нанесенным высокоселективным покрытием, способствующим максимальному поглощению тепла. При этом внешняя колба абсолютна прозрачна. Поскольку между колбами присутствует вакуум, теплопотери в случае контакта с воздухом не превышают 5%.

Вода нагревается быстро, так как тепло передается в соответствии с принципом тепловой трубки. Жидкость испаряется внизу колбы и далее в виде пара движется вверх в конденсатор. Там теплоноситель возвращается в рабочее состояние и одновременно отдает накопленную тепловую энергию, после чего самотеком стекает вниз.

Вакуумные приборы отличаются от плоских устройств:

  1. Температура жидкости достигает 300 градусов.
  2. Высокая степень эффективности объясняется максимальным поглощением (до 80%) тепловой энергии  адсорбирующим слоем, имеющимся на внутренних стенках колб, и наличием вакуума между стенками, исключающим конвекционный перенос энергии.
  3. В снежную погоду зимой у вакуумных солнечных коллекторов для отопления дома наблюдается падение эффективности. Объясняется это тем, что у этих устройств минимальные теплопотери и поверхность колб не нагревается.
  4. Их устанавливают под углом к горизонту, который равен не менее 15-20 градусов. Если сделать наклон меньше, колбы не будут выполнять функцию тепловых трубок по причине того, что конденсирующая жидкость прекратит самотеком перемещаться в их нижнюю часть.
  5. Минимальная парусность позволяет устанавливать их в регионах, где преобладают сильные ветра.

Выгодно ли использовать солнечный коллектор

Нельзя сказать однозначно — выгодно ли использовать солнечный коллектор. Все зависит от климатических особенностей региона, количества солнечной радиации, типа устройства. На юге, где среднетемпературная норма выше, нежели в других областях страны, плоская гелиосистема способна полностью обеспечить потребности в ГВС, а вакуумная покроет 50 % затрат на отопление.

Преимущества коллекторов:

  • возможность сэкономить на расходах на газ и электричество;
  • легкость монтажа;
  • долгий срок службы (от 15 лет).

Недостатки оборудования:

  • зависимость от количества солнца;
  • вероятность повреждения системы от перегрева.

Гелиоколлектор стоит дорого, а период окупаемости в ряде регионов может быть долгим.

Цена бытовой гелиосистемы

Цена солнечных коллекторов зависит от типа оборудования, а также его производителя. Самые недорогие — плоские нагреватели. Стоимость коллектора, необходимого для нагрева бассейна или душа в летние месяцы, начинается от 50000 рублей.

Максимально повысить эффективность работы концентрационного коллектора помогает устройство, предназначенное для слежения за солнечной активностью. Правда, это еще больше повышает стоимость системы, но когда дело касается огромных энергетических затрат, такое вложение оправдано.

Области применения солнечных коллекторов

Главное назначение солнечных коллекторов, как и любых других теплогенераторов, – отопление зданий и подготовка воды для системы горячего водоснабжения. Осталось выяснить, какой именно тип гелиоколлекторов лучше подходит для выполнения той или иной функции.

Плоские солнечные коллекторы, как мы выяснили, отличаются хорошей производительностью в весенне-летний период, но малоэффективны зимой. Из этого следует, что использовать их для отопления, потребность в котором появляется именно с наступлением холодов, нецелесообразно. Это, однако, не означает, что для данного оборудования вовсе не найдется дела.

У плоских коллекторов есть одно неоспоримое преимущество – они существенно дешевле вакуумных моделей, поэтому в тех случаях, когда планируется использовать солнечную энергию исключительно летом, имеет смысл приобретать именно их. Плоские гелиоколлекторы прекрасно справляются с задачей подготовки воды для ГВС в летний период. Еще чаще их используют для подогрева до комфортной температуры воды в открытых бассейнах.

Трубчатые вакуумные коллекторы более универсальны. С приходом зимних холодов их производительность снижается не столь существенно, как в случае плоских моделей, а значит, они могут использоваться круглогодично. Это дает возможность задействовать подобные гелиоколлекторы не только для горячего водоснабжения, но и в системе отопления.

Сравнение плоских и вакуумных солнечных коллекторов.

Преимущества отопительной системы на солнечных батареях

Можно отметить несколько достоинств солнечных батарей для отопления дома:

  • Круглый год ваш дом обеспечен необходимым теплом. Также можно регулировать температурный режим в доме по своему усмотрению.
  • Тотальная независимость от жилищно-комунальных служб. Теперь вам не придется платить огромные счета за отопление.
  • Солнечная энергия – это такой запас, который можно использовать на различные нужды бытового характера.
  • У таких батарей очень хороший эксплуатационный срок. Они редко выходят из строя, поэтому не придется беспокоиться о том, что необходим ремонт или замена некоторых компонентов.

Есть некоторые нюансы, на которые стоит обратить внимание перед тем, как остановить свой выбор на данной системе. Ведь такая система может подойти не для всех. Во многом качество такой отопительной системы зависит от географии проживания

Если вы проживаете в таком регионе, где солнце светит далеко не каждый день, то такие системы будут неэффективными. Еще одним недостатком данной системы является то, что солнечные батареи стоят недешево. Правда, не стоит забывать о том, что такая система со временем себя полностью окупит

Во многом качество такой отопительной системы зависит от географии проживания. Если вы проживаете в таком регионе, где солнце светит далеко не каждый день, то такие системы будут неэффективными. Еще одним недостатком данной системы является то, что солнечные батареи стоят недешево. Правда, не стоит забывать о том, что такая система со временем себя полностью окупит.

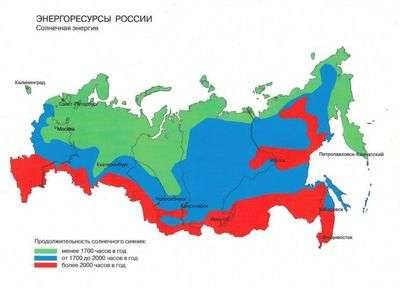

Продолжительность солнечного сияния на территории России

Для того чтобы снабдить дом необходимым количеством тепла, потребуется от 15 до 20 кв. метров площади солнечных батарей. Один квадратный метр выделяет в среднем до 120Вт.

Для того чтобы получать около 500кВт тепла в месяц, нужно чтобы в месяце было около 20 солнечных дней.

Обязательным условием является установка солнечных батарей на южную сторону крыши, так как на нее распространяется больше всего тепла. Для того чтобы отопление от солнечных батарей было максимально эффективным, угол наклона крыши должен составлять около 45 градусов. Желательно, чтобы возле дома не росли высокие деревья и не находились другие предметы, которые могут создавать тень. Стропильная система дома должна обладать необходимой прочностью и надежностью. Так как солнечные батареи не совсем легкие, нужно позаботиться о том, чтобы они не нанесли вред зданию и не спровоцировали разрушительные процессы. Вероятность обрушения возрастает зимой, так как в это время на крыше, помимо тяжелых батарей, будет накапливаться снег.

Солнечные батареи как правило размешают на крыше дома

Несмотря на то, что солнечные батареи стоят довольно дорого, они все больше набирают популярность. Их используют даже там, где климат не слишком жаркий. Такую систему можно использовать и в качестве дополнительного отопления дома. Наиболее эффективны такие системы в летние месяцы, когда солнце светит почти каждый день. Однако не стоит забывать о том, что дом необходимо отапливать преимущественно в зимние месяцы.

Отопление с помощью солнечных батарей

В странах, где две трети дней преимущественно ясные, устанавливают солнечные батареи. Эти устройства работают на основе фотоэффекта и переводят энергию солнца в тепло.

Принцип действия

Это оборудование делится на автономное и функционирующее от сети электропитания. Первые накапливают энергию в аккумулирующих устройствах, что позволяет продолжать обогрев в отсутствие света. Приборы второй категории через специальный инвертор подсоединяются к электросети. Это оборудование довольно надежное, но приостанавливает работу в случае отсутствия электроэнергии.

Плюсы и минусы

Использование солнечных батарей помогает обеспечить бесперебойную работу систем пожарного оповещения, охранного слежения и конструкции отопления.

Они экологичны, износоустойчивы и функционируют бесшумно.

К недостаткам относят низкую производительность, особенно в умеренном и прохладном климате. Первоначально оборудование требует больших вложений, окупается долго, необходимо большое количество вспомогательной техники и квалифицированное обслуживание.

Популярные производители

Лучшие мировые разработчики солнечных батарей:

  • Sharp (Япония);
  • First Solar (США);
  • Suntech Power Ко (Китай);
  • Trina Solar (КНР);
  • Yingli Green Energy (Китай).

Общие замечания

Все вышеперечисленное относится к дорогим и качественным солнечным коллекторам. Между тем на российском рынке сейчас появилось большое количество систем от разных производителей. Какие же бывают солнечные коллекторы и что лучше выбрать? Как не обмануться в ожиданиях и выбрать правильный вариант?

Плоские солнечные коллекторы:

Плоские солнечные коллекторы бывают европейские, российские и китайские. Размеры могут отличаться, мощность оценивается стандартно по площади коллектора.

1. Европейские. Обычно поставляются из Германии, реже из Италии или других европейских стран. Практически у всех производителей коллекторы отличаются высоким качеством изготовления и максимально возможной для плоских коллекторов эффективностью. Цена высокая.

2. Российские. Качество зависит от производителя. Самые лучшие образцы все же уступают европейским моделям. Худшие сопоставимы с дешевыми китайскими вариантами. Эффективность тоже варьирует. Перед установкой лучше запрашивать отзывы по данному типу коллекторов и оценивать применимость к своему проекту. Цена средняя.

3. Китайские. Качество зависит от производителя. Лучшие образцы от известных фирм уступают европейским моделям и сопоставимы с российскими. Бывают дешевые плоские коллекторы без бренда — качество обычно низкое и эффективность тоже, хотя применять их в системах нагрева воды возможно. Цена низкая.

Вакуумные солнечные коллекторы:

Вакуумные солнечные коллекторы поставляются почти исключительно из Китая, в России не производятся. В Европе производятся в сравнительно небольшом объеме, но в Россию практически не поставляются.

1. С нагревательными трубками. Наиболее распространенный тип вакуумных коллекторов. Внутри стеклянных вакуумных трубок находятся специальные медные трубки, которые передают энергию теплоносителю. Качество варьирует от очень высокого у лучших заводов Китая до очень низкого у мелких и кустарных производств. Высококачественные коллекторы отличаются большой прочностью стекла и повышенным уровнем поглощения солнечной энергии за счет специальных селективных нанопокрытий. Трубки низкокачественные отличаются хрупкостью и слабым уровнем поглощения тепла. Визуально отличить качественные от некачественных трудно, поэтому следует ориентироваться на известные бренды. Самым крупным производителем вакуумных коллекторов в Китае является компания Himin Solar, чья продукция отличается максимально высоким качеством.

2. С U-трубками. В этих коллекторах солнечная энергия передается по медным мини-контурам (U-трубкам), расположенным внутри каждой стеклянной колбы. В сравнении с нагревательными трубками это дает повышение эффективности на 10-15%. Производство таких коллекторов более технологично, поэтому обычно это качественные солнечные коллекторы, которые производят известные фирмы, крупнейшей из которых является Himin Solar.

Основная рекомендация

Если Вам нужно только горячее водоснабжение — можно выбрать как плоский так и вакуумный солнечный коллектор. У вакуумного коллектора только будет выше эффективность зимой и в пасмурную погоду.

Для отопления в российском климате следует использовать только вакуумные коллекторы.

Помните, что волшебства не бывает и независимо от типа коллектора требуется дополнительный источник энергии на случай длительной пасмурной погоды.

А самое главное, не покупайте продукцию сомнительного производства и неизвестного качества, доверяйте только известным брендам.

Эта статья прочитана 6931 раз(а)!

Система отопления, работающая на солнечных батареях своими руками

Сегодня производство солнечных батарей уже выходит на промышленный уровень, однако собрать солнечную батарею, способную обеспечить потребности небольшого домостроения, может каждый. Солнечные батареи своими руками сделать сегодня не многим сложнее, чем собрать простую электрическую схему. Вот только для этого необходимо иметь всё необходимое, а именно сами преобразователи солнечной энергии (монокристаллические солнечные элементы), необходимые метизы, силиконовый герметик и паяльное оборудование. После этого необходимо вооружиться паяльником и приступать к работе.

Перед началом работы необходимо собрать каркас, в котором будут находиться солнечные элементы. Он представляет собой застеклённый короб. Можно для этой цели заказать металлопластиковый стеклопакет, изготовленный по нужному размеру. Затем приступаем непосредственно к подготовке элементов солнечной батареи к сборке. Для этого к каждому из них припаиваются контакты, или токоведущие дорожки. Затем производится сборка системы, состоящей из четырёх рядов по девять элементов в каждом ряду, всего 36 элементов. Расстояние между элементами сборки должно быть 5 мм.

В ходе сборки необходимо соблюдать одно условие – каждый соседний ряд должен быть развёрнут на 180 градусов, что позволит собрать все элементы в одну единую цепь. После этого необходимо к каждой связке, состоящей из шести модулей прикрепить диод, хотя предпочтительно это делать на каждый отдельный элемент. На выходе устанавливается ещё один общий диод, который поставляется в комплекте с монокристаллическими. После этого производится окончательное скрепление всех контактов, и все пустоты заливаются силиконом.

По окончании сборки производится обработка внутренней поверхности. Для обеспечения работоспособности устройства можно покрыть устройство алюминиевой фольгой. Естественно, необходимо полученную энергию преобразовать, чтобы получить необходимое напряжение. Для этого энергия солнца при помощи контроллера зарядки аккумулируется и происходит зарядка аккумулятора 12В. После этого посредством специального инвертора, это напряжение может быть преобразовано в нужные 220 Вольт.  В итоге, 36 элементов, по 0,5  Вольт каждый в конечном итоге позволяют получить необходимое напряжение.

Однако услышать это одно, а посмотреть своими глазами – совсем другое. В этом случае сразу отпадёт масса вопросов, которые обычно возникают после прочтения любого материала. На представленном видео процесс сборки солнечной батареи представляется очень понятным и доходчивым.  Изготовить солнечный радиатор смогут многие, если есть хотя бы небольшие навыки в электротехнике.

Какие существуют

В зависимости от температуры, которую могут достигать пластины, коллекторы бывают:

  • низких температур — не дают энергии большой мощности, они нагревают воду не более 50 градусов по Цельсию;
  • средних температур — прогревают воду уже до 80 градусов, поэтому их можно использовать для обогрева помещений;
  • высоких температур — используются в основном на промышленных предприятиях, и в домашних условиях их сделать невозможно.

Интегрированные коллекторы делятся на:

  • накопительные интегрированные;
  • плоские;
  • жидкостные;
  • воздушные.

Накопительный интегрированный или по-другому термосифонный коллектор. Он может не только нагревать воду, но и какое-то время поддерживать некоторое время нужную температуру. В нем нет насосов, поэтому он гораздо экономичнее остальных вариантов. Устройство-накопитель представляет собой конструкцию из одного или нескольких баков, заполненный водой и помещённых в теплоизоляционный ящик. Сверху на баках лежит стеклянная крышка, которая проходит через стекло и нагревает воду. Это недорогой, лёгкий в обслуживании и простой в эксплуатации вариант. Однако зимой его применение весьма затруднительно.

Плоский коллектор внешне напоминает обычный плоский металлический ящик, внутри которого помещена чёрная пластина, поглощающая солнечный свет. Стеклянная крышка ящика усиливает его, стекло имеет низкое содержание железа, такие образом способствуя поглощению всех лучей. Сам ящик термоизолирован, а чёрная пластина тепловоспринимающая, благодаря чему и выделяется тепло. Однако КПД пластины всего 10%, поэтому она дополнительно покрывается слоем аморфного полупроводника. Плоские коллекторы используются для подогрева воды в бассейнах, отопления помещений и иных бутовых нужд.

В жидкостных накопителях основным теплоносителем становится жидкость.Они бывают остеклёнными и неостеклёнными, с замкнутой и разомкнутой системой теплообмена.

Воздушные коллекторы гораздо дешевле своих водных собратьев. Они не замерзают зимой, не подтекают. Их используют для сушки сельскохозяйственных продуктов.

Существует еще один вид — концентраторы, они отличаются концентрацией солнечных лучей. Это происходит благодаря зеркальной поверхности, которая направляет свет на поглотители. Главный их недостаток — это невозможность работы в пасмурные дни, поэтому их используют в странах с жарким климатом.

Солнечные печи и дистилляторы. Дистилляторы работают на принципе испарения воды, тем самым не только дают теплоэнергию, но и очищают воду. Печи также используют как для обогрева, так и для стерилизации воды.

Воздушный солнечный коллектор для отопления своими руками: схема

Чтобы избежать теплопотерь за счет контакта с уличным воздухом, абсорбер самодельного коллектора помещают в хорошо утепленный деревянный корпус, закрытый сверху прозрачным пластиком (поликарбонат или оргстекло) или прочным закаленным стеклом.

У коллекторов заводского изготовления трубки абсорбера помещают в вакуумированные колбы, так что тепло в них хранится, как в термосе.

Схема сборки солнечного коллектора

В качестве теплоносителя может использоваться как воздух, так и жидкая среда — вода или антифриз. Мы рассмотрим именно воздушный коллектор, поскольку он проще в изготовлении.

Какие типы солнечных коллекторов существуют

Такие системы бывают двух видов: плоские и вакуумные. Но, по своей сути, их принцип работы схож. Они используют солнечное тепло для нагрева воды. Отличаются только устройством. Давайте рассмотрим принципы работы этих видов гелиосистем подробнее.

Плоские

Это самый простой и самый дешевый вид коллектора. Работает он следующим образом: В металлическом корпусе, который изнутри обработан высокоэффективным перьевым абсорбером для поглощения тепла, расположены медные трубки. По ним циркулирует теплоноситель (вода или антифриз), который поглощает тепло. Далее, этот теплоноситель проходит через теплообменник в накопительном баке, где передаю тепло уже непосредственно той воде, которую мы можем использовать, например для отопления дома.

Верхняя часть системы закрыты высокопрочным стеклом. Все остальные стороны корпуса утеплены изоляцией для уменьшения теплопотерь.

Достоинства

Недостатки

Низкая стоимость панелей

Низкой КПД, примерно на 20% ниже вакуумных

Несложная конструкция

Большой количество теплопотерь через корпус

Из за своей простоты в изготовлении такими системы часто делают даже своими руками. Приобрести необходимые материалы можно строительных магазинах.

Вакуумные

Эти системы работают немного по другому, это обусловлено их конструкцией. Панель состоит из двойных трубок. Наружная трубка играет защитную роль. Они изготовлена из высокопрочного стекла. Внутренняя труба имеет меньший диаметр и покрыта абсорбером, который аккумулирует солнечное тепло.

Далее это тепло передается тепло съемниками или стержням, изготовленным из меди (они бывают нескольких видов и имеют разный КПД, рассмотрим их чуть позже). Тепло съемники передают тепло с помощью теплоносителя, в аккумулирующий бак.

Между трубками вакуум, что сводит к нулю тепло потери и повышает эффективность системы.

Достоинства

Недостатки

Высокая эффективность

Более высокая цена относительно плоских

Минимум тепло потерь

Невозможность ремонта самих трубок

Легкость в ремонте, трубки можно менять по одной единице



Большой выбор видов

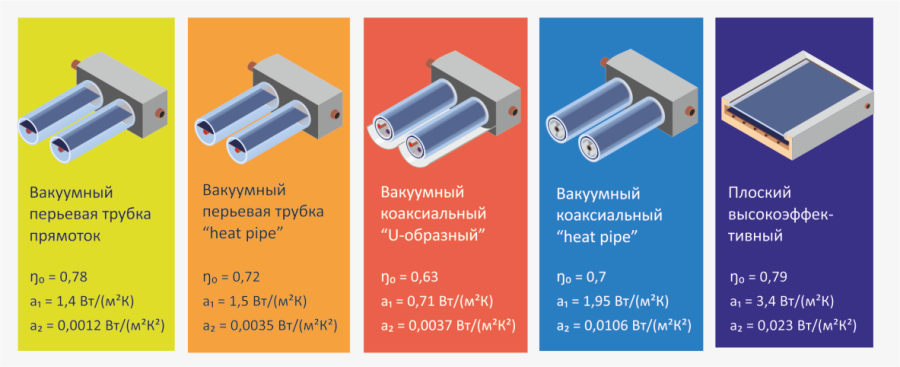

Виды тепло съемных элементов (абсорберов), из всего 5

  • Перьевой абсорбер с прямоточным тепловым каналом.
  • Перьевой абсорбер с тепловой трубкой “heat pipe”.
  • U-образный прямоточный вакуумный коллектор с коаксиальной колбой и отражателем.
  • Система с коаксиальной колбой и тепловой трубкой “heat pipe”.
  • Пятая система это плоские коллекторы.

Давайте рассмотрим эффективность работы разных абсорберов, а также сравним их с плоскими коллекторами. Расчеты даны на 1 м2 панели.

В этой формуле используются следующие значения:

  • η- коэффициент полезного действия коллектора, который мы рассчитываем;
  • η₀- оптический коэффициент полезного действия;
  • k₁ -коэффициент тепловых потерь Вт/(м²·К);
  • k₂ -коэффициент тепловых потерь Вт/(м²·К²);
  • ∆Т- разница температур между коллектором и воздухом К;
  • Е – суммарная  интенсивность солнечного излучения.

По этой формуле, используя данные, приведенные выше, вы можете сами провести расчеты.

Если не вникать в переменные, говоря проще, КПД зависит от количества тепла, которое поглощают медные теплосъемники и количества потерь системой.

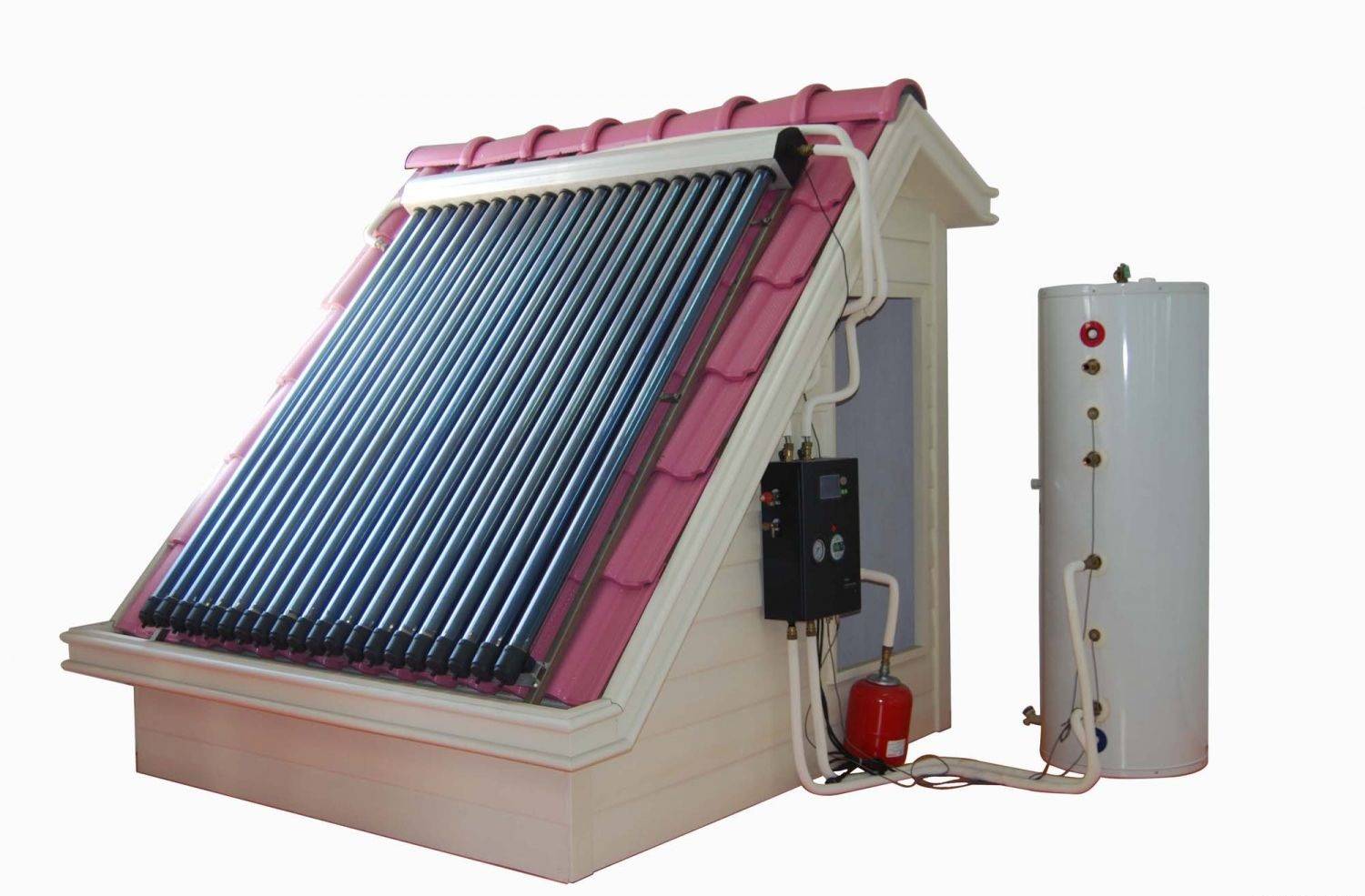

Системы с проточными нагревателями или термосифонные

По своему строению они могут быть как плоские так и вакуумные. Используют такие же принципы работы. Однако они имеют одно значительное отличие в техническом устройстве.

Эта система может работать без дополнительного резервного аккумулирующего бака и насосной группы.

Принцип работы следующий. Нагретый теплоноситель аккумулируется в базовом баке, который расположен в верхней части системы, как правило на 300 литров. Через него проходит змеевик, по которому циркулирует вода от давления самой водопроводной системы дома. Она прогревается и поступает потребителю.

Достоинства

Недостатки

Низкая стоимость за счет отсутствия части оборудования.

Низкий КПД системы в зимний сезон и ночное время

Простота монтажа, требуется минимум усилий, так как система укомплектована всем необходимым



Стагнация системы

Поговорим чуть подробнее о проблемах, связанных с переизбытком генерируемого тепла. Итак, предположим, что вы установили достаточно мощный гелиоколлектор, способный полностью обеспечить теплом отопительную систему вашего дома. Но наступило лето, и потребность в отоплении отпала. Если у электрического котла можно отключить электропитание, у газового – перекрыть подачу топлива, то над солнцем мы не властны – «выключить» его, когда стало слишком жарко, нам не под силу.

Стагнация системы – одна из главных потенциальных проблем солнечных коллекторов. Если из контура коллектора забирается недостаточно тепла, происходит перегрев теплоносителя. В определенный момент последний может закипеть, что приведет к прекращению его циркуляции по контуру. Когда теплоноситель остынет и конденсируется, работа системы возобновится. Однако далеко не все виды теплоносителей спокойно переносят переход из жидкого состояния в газообразное и обратно. Некоторые в результате перегрева приобретают желеобразную консистенцию, что делает невозможной дальнейшую эксплуатацию контура.

Избежать стагнации поможет лишь стабильный отвод производимого коллектором тепла. Если расчет мощности оборудования сделан правильно, вероятность возникновения проблем практически нулевая.

Однако даже в этом случае не исключено возникновение форс-мажорных обстоятельств, поэтому следует заранее предусмотреть способы защиты от перегрева:

1. Установка резервной емкости для накопления горячей воды. Если вода в основном баке системы горячего водоснабжения достигла установленного максимума, а гелиоколлектор продолжает поставлять тепло, автоматически произойдет переключение, и вода начнет греться уже в резервной емкости. Созданный запас теплой воды можно будет использовать для бытовых нужд позже, в пасмурную погоду.

2. Подогрев воды в бассейне

У владельцев домов с бассейном (не важно, крытым или размещенным под открытым небом) имеется прекрасная возможность отводить излишки тепловой энергии. Объем бассейна несравнимо больше объема любого бытового накопителя, из чего следует, что вода в нем не нагреется так сильно, что уже не сможет поглощать тепло

3. Слив горячей воды. При отсутствии возможности тратить избыток тепла с пользой можно попросту сливать небольшими порциями нагретую воду из накопительного резервуара для ГВС в канализацию. Поступающая при этом в емкость холодная вода будет понижать температуру всего объема, что позволит продолжать отводить тепло от контура.

4. Внешний теплообменник с вентилятором. Если гелиоколлектор обладает большой производительностью, избыток тепла может быть тоже очень велик. В этом случае система оборудуется дополнительным контуром, заполненным хладагентом. Этот дополнительный контур сопряжен с системой посредством теплообменника, оснащенного вентилятором и монтируемого за пределами здания. При возникновении риска перегрева избыточное тепло поступает в дополнительный контур и через теплообменник «выбрасывается» в воздух.

5. Сброс тепла в грунт. Если помимо солнечного коллектора в доме имеется грунтовый тепловой насос, избыток тепла можно направить в скважину. При этом вы решаете сразу две задачи: с одной стороны, защищаете контур коллектора от перегрева, с другой – восстанавливаете истощенный за зиму запас тепла в грунте.

6. Изоляция гелиоколлектора от прямых солнечных лучей. Этот способ с технической точки зрения один из самых простых. Конечно, забираться на крышу и занавешивать коллектор вручную не стоит – это тяжело и небезопасно. Гораздо рациональнее установить дистанционно управляемый заслон, наподобие рольставень. Можно даже подключить блок управления заслоном к контроллеру – при опасном повышении температуры в контуре коллектор будет закрываться автоматически.

7. Слив теплоносителя. Этот способ можно считать кардинальным, но в то же время он довольно прост. При возникновении риска перегрева теплоноситель посредством насоса сливается в специальную емкость, интегрированную в контур системы. Когда условия вновь станут благоприятными, насос вернет теплоноситель в контур, и работа коллектора будет восстановлена.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
