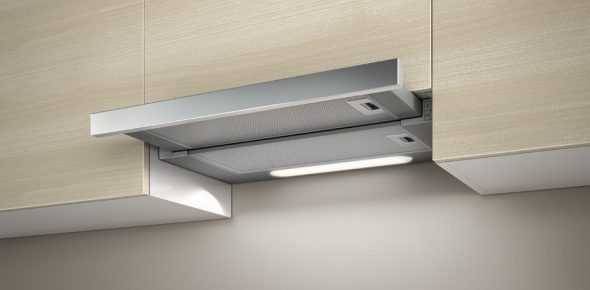

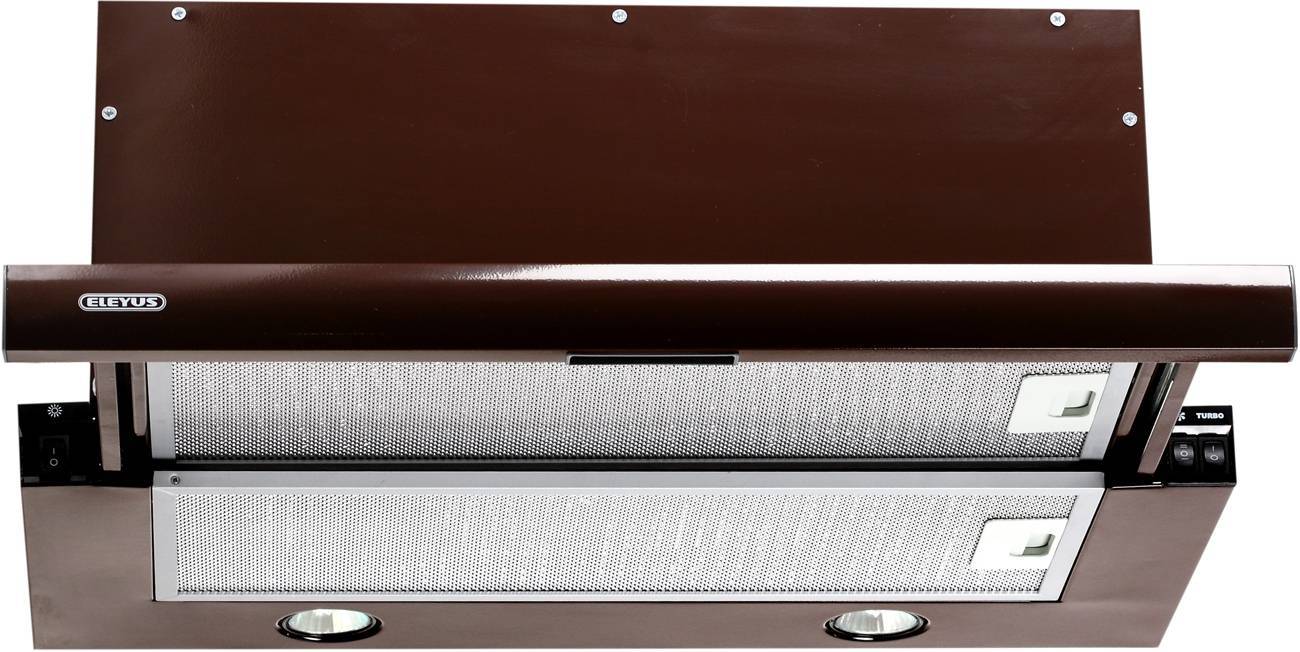

Принцип работы телескопической вытяжки
Вытяжку телескопического типа уместно устанавливать на кухне как крупных, так и небольших размеров. Такие модели имеют достаточную мощность для комплексной очистки воздуха в любом помещении.
Главная особенность таких вытяжек заключается в их конструкции: компактная плоская панель выезжает из корпуса во время работы.

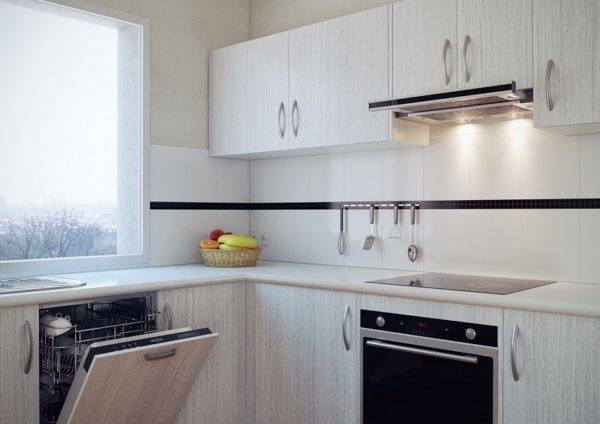

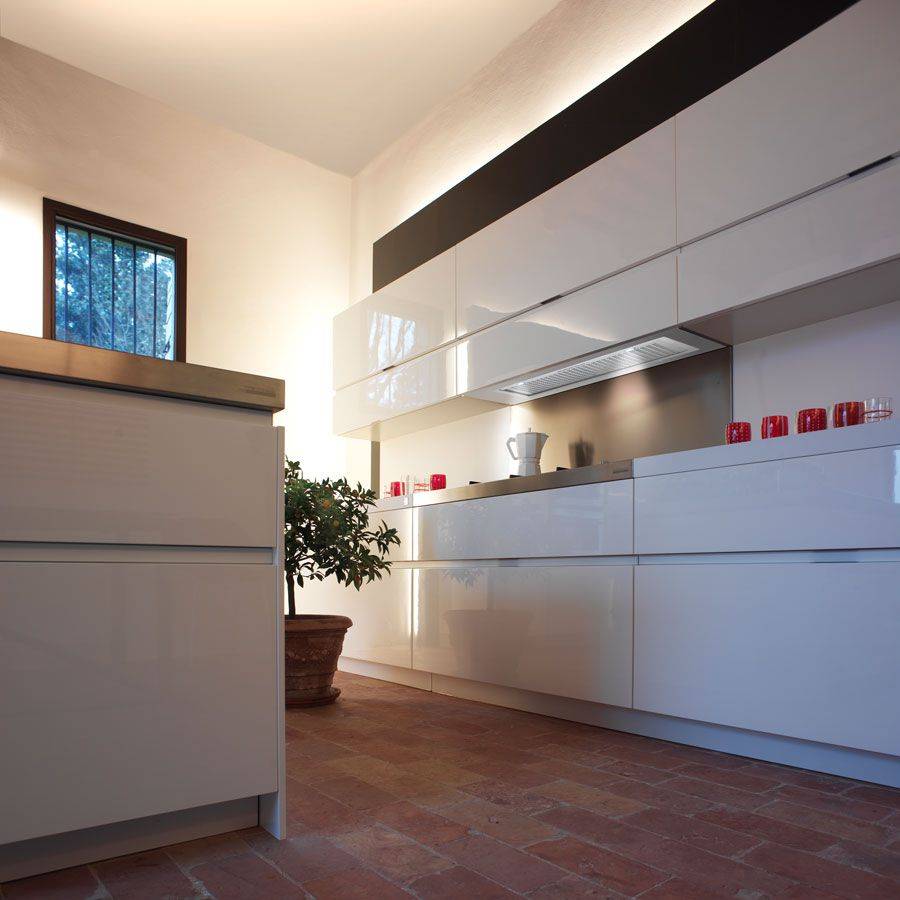

В выключенном режиме такая вытяжка будет едва заметна на кухне, особенно в том случае, если вы встроите ее в нижнюю основу навесного шкафа.
Очистка воздуха с помощью телескопической вытяжки происходит за счет двух механизмов: отвода в вентиляционную шахту и очистки с помощью режима рециркуляции.
Большинство моделей такого типа оснащены сразу двумя фильтрами: внешний фильтр способствует накоплению жира на поверхности, а внутренний, угольный, более тщательно очищает воздух и избавляет его от посторонних запахов.
Какими же преимуществами обладает такая техника? Вот основные из них:
- более высокая мощность по сравнению с другими похожими моделями;
- возможность компактного размещения в любой зоне кухни;
- благодаря выдвижной панели даже небольшая вытяжка обеспечит достаточную вентиляцию воздуха;
- плоские телескопические вытяжки едва заметны, поэтому подойдут к любому интерьеру кухни;
- долгий срок службы из-за возможности очистки и смены фильтрующих систем.
Недостатком можно считать достаточно быструю степень износа внутренних фильтров: угольные системы придется менять более 4 раз в год. Препятствием на пути к приобретению такой техники могут стать и высокие цены, но в ассортименте многих известных производителей можно отыскать и более бюджетные модели.
Поскольку при покупке вытяжки телескопического типа важно уделить внимание многим мелочам, давайте выясним, насколько широкий выбор открывается перед покупателями
Требования к встраиваемой вытяжке и ее размещению
На основании правил и норм по установке электробытовых приборов, вытяжка крепится непосредственно над плитой.
Монтаж производят на высоте 60-80 см от печки, что соответствует требованиям пожарной безопасности.
В зависимости от площади помещения подбирают мощность вентиляционного оборудования.
Размеры устройства должны соответствовать требуемым параметрам навесного шкафа.
Технические параметры встраиваемой вытяжки
Чтобы правильно подобрать необходимое вентиляционное оборудование для кухни, нужно разобраться в конструктивных особенностях предлагаемых моделей.

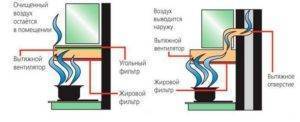

Принцип работы
Агрегаты разделяются на несколько видов.
- Проточные, с помощью воздуховодов соединяют с домовой системой вентиляции.
- Рециркуляционные (автономные), очищают воздух с помощью сменных фильтров.
- Комбинированные, используют два метода очистки воздуха.
Форма и конструкция
- Подвесные. Такие агрегаты устанавливают отдельно или под кухонным шкафом. Могут работать при подключении к центральной вентиляционной системе или автономно.
- Купольные. Мощное, относительно других конструкций вентиляционное оборудование, предназначено для больших кухонь. Работает только при наличии центральной вентсистемы.
- Островные. Т-образные вытяжки, обычно большой мощности, требуют подключения к домовой системе вентиляции.

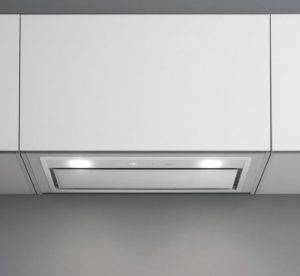

- Встраиваемые. Популярный вид оборудования, имеет варианты исполнения с различной мощностью. Установка внутрь мебели позволяет вписать агрегат в интерьер кухни.
По мощности обработки воздуха
Вентиляционное оборудование разделяют следующим образом.
- Маломощные установки – до 700 куб.м/час.
- Средней производительности – до 1500 куб.м/час.
- Мощные – свыше 1500 куб.м/час.
Точные цифры разделения мощности не регламентируются нормативными документами, поэтому значение производительности взято условно.
Расположение
Встраиваемые агрегаты бывают горизонтального и вертикального расположения.
Более востребованным для эксплуатации и монтажа на кухне является горизонтальное исполнение.

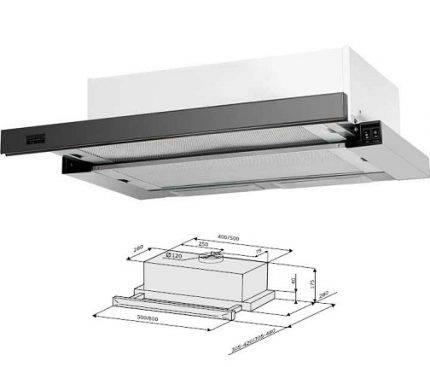

Размер
Встраиваемые вытяжки имеют ширину 45, 60 или 90 см. Такие значения соответствуют стандартным размерам подвесных шкафов. При этом фактическая ширина наружной части агрегата выполнена на несколько миллиметров меньше для удобства монтажа с соседними полками.

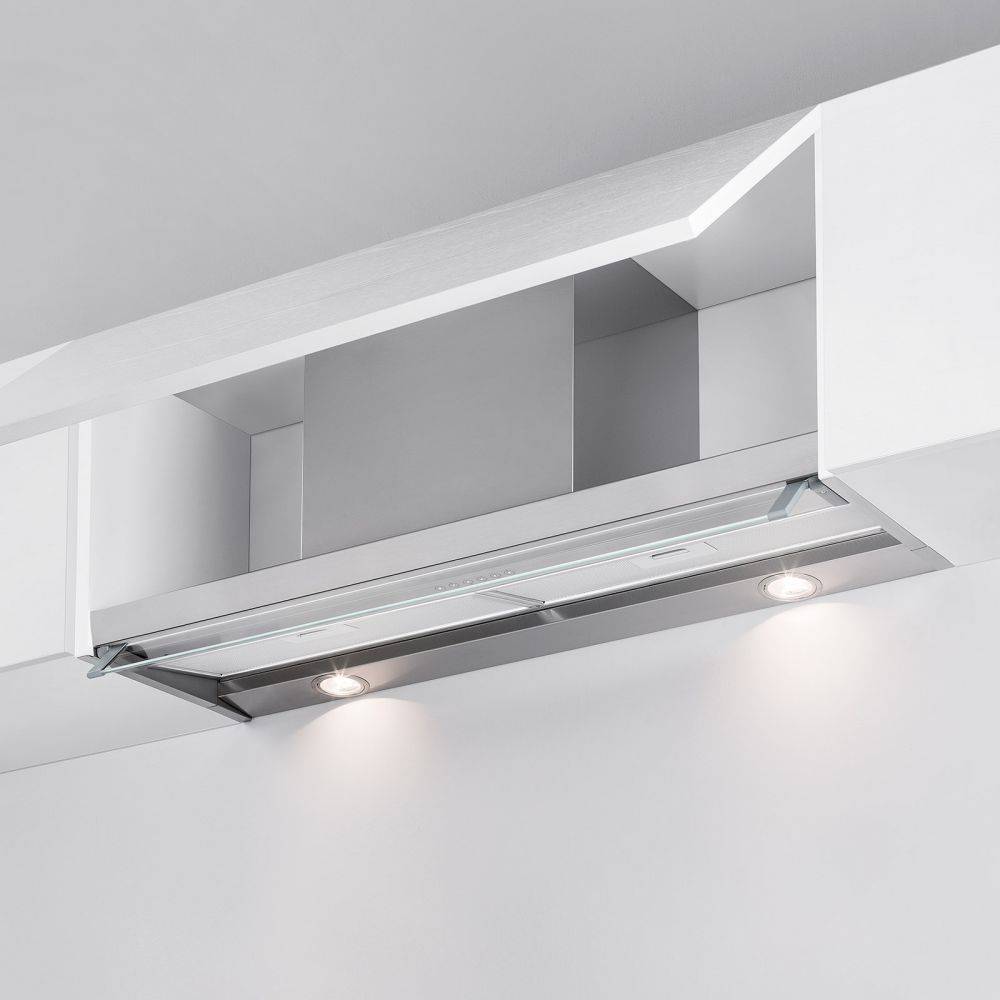

Некоторые модели встраиваемых вытяжек имеют телескопическую выдвижную плоскость забора воздуха. Такое исполнение позволяет увеличить нижнюю рабочую площадь оборудования в процессе приготовления пищи. Комфортность использования такой конструкции рассматривается потребителем индивидуально.
Правила расположения встраиваемой вытяжки на кухне
В этом случае можно откорректировать расположение плиты. Оно должно быть максимально приближено к отверстию домовой вентиляционной системы. Удаление в сторону, даже на несколько десятков сантиметров, повлечет за собой усложнение конструкции воздухоотводящего канала, который будет занимать внутреннее пространство подвесных полок.
Отсутствие центральной вентиляции дома позволяет перемещать печь и встраиваемую вытяжку в удобное место.
Основным требованием вытяжки является необходимость установки прямо над плитой.
Высота монтажа зависит от вида плиты и имеет предельные минимально допустимые значения:
- для газовой плиты 75 см;
- для электрической – 65 см.
Чтобы подключить к электрической сети, рядом с местом установки вытяжки должна устанавливаться розетка на 220 В с заземлением. Всевозможные удлинители, клеммники или скрутки необходимо исключить для безопасного подключения вентиляционного оборудования. Розетку монтируют внутри кухонного шкафа или рядом с ним.
Санитарные нормы воздухообмена
Режим воздухообмена каждого помещения подлежит сложному расчету. Необходимо учесть следующие факторы:
- Количество людей.
- Размеры, объем, конфигурация помещения.
- Наличие горячих или влажных поверхностей, технологических установок.
- Объемы выделяющихся вредностей, подлежащих удалению.
Сочетание этих условий определяет тип вентиляции — преимущество притока или вытяжки, объемы вывода или подачи воздушного потока. Для упрощения расчетов разработаны медицинские нормы, определяющие необходимый воздухообмен в зависимости от типа и назначения помещения. Свои правила есть как для производственных, так и для жилых помещений. Найти эти нормы можно в таблицах СНиП. Рассмотрим некоторые из них.
Таблица 1. Требуемый режим воздухообмена
| Помещение | Вытяжка |
|---|---|
| Жилая комната | 3м³/ч на каждый м² площади помещения |
| Кухня с электроплитой на 2 конфорки | 60 м³/ч |
| Кухня с электроплитой на 3 конфорки | 75 м³/ч |
| Кухня с электроплитой на 4 конфорки или с газовыми приборами | 90 м³/ч |
| Ванная комната | 25 м³/ч |
| Туалет | 25 м³/ч |
| Совмещенный санузел | 50 м³/ч |
Духовой шкаф с конвектором
Позже был принят новый порядок учета режима воздухообмена — по кратности. Определялось, сколько раз в течение часа весь объем воздуха в помещении должен быть полностью обновлен. Этот метод упрощенный и применялся, в основном, практиками, которым было некогда и незачем выполнять сложные специализированные расчеты.
Таблица 2. Способ учета воздухообмена по кратности
| Помещение | Кратность воздухообмена |
|---|---|
| Жилая комната, спальня, детская | 1 |
| Кабинет, библиотека | 0.5 |
| Кухня с электроплитой | 60 м³/ч |
| Кухня с газовой плитой | 1 + 100 м³/ч на плиту |
| Ванная, туалет, душевая | 25 м³/ч |
| Сауна | 10 м³ на каждого человека |
На что влияет расстояние?
Потребители, впервые столкнувшиеся с необходимостью установки вытяжки, полагают, что основная проблема заключается именно в монтаже оборудования
Однако не менее важной задачей считается определение оптимального расстояния между вытяжкой и плитой. От данного параметра зависит эффективность работы устанавливаемой конструкции
Из-за низко смонтированной вытяжки увеличивается объем оседающей на фильтре сажи и уменьшается площадь поглощения пара. Если оборудование установлено высоко, то уменьшится производительность системы, вследствие чего придется постоянно увеличивать мощность.
Монтаж вытяжки осуществляется, согласно рекомендациям производителей (приведены в инструкции). Нет единых норм, определяющих высоту расположения системы принудительной вентиляции.
Основные типы вытяжных устройств
Порядок монтажа вытяжных устройств может меняться в зависимости от типа выбранной модели.
Рециркуляционная
Такие модели не выводят воздух из кухни. Устройства данного типа, за счет угольного фильтра, удаляют сторонние запахи. Воздух, проходя через рециркуляционную вытяжку, поступает обратно в кухню. Удобство эксплуатации подобных устройств заключается в том, что в ходе монтажа нет необходимости подводить короб от оборудования к вентиляционной шахте. Основной недостаток рециркуляционных моделей заключается в том, что угольные фильтры требуют регулярной замены.
Проточная
Проточные модели удаляют с кухни копоть и маслянистые испарения. Данные устройства требуют подведения короба к вентиляционной шахте. Проточные модели также комплектуются фильтром. Последний предотвращает проникновение жира в вентиляционную шахту. Чтобы проточная вытяжка работала эффективно, размеры устройства должны совпадать с габаритами варочной панели.
Комбинированная
Комбинированные модели объединяют в себе особенности двух предыдущих. За счет встроенного вентилятора такие вытяжки способны отводить большие массы воздуха. Из-за этого оборудование необходимо соединять с вентиляционной шахтой. А угольный фильтр позволяет включать режим рециркуляции воздуха.
Установка всех элементов в шкаф
Шкаф в сборе с навешенной дверью
Установка встроенной вытяжки в шкаф всегда подразумевает смещение средней полки. Чтобы расположить ее там, где нужно, потребуются одинарные пластиковые уголки. Работа с таким крепежом проста и доступна даже начинающим. Чтобы минимизировать уровень ошибок при размещении, нужно следовать простой методике:
- уголки прикручиваются сначала к полке, все четыре;
- полка устанавливается на место, удобно это делать, положив шкаф плашмя задней стенкой на пол;
- с помощью шила накалывается место для саморезов на боковой стенке;
- уголки фиксируются с нулевым смещением полки.
Критерии выбора
При подборе оборудования для кухни рекомендуется ориентироваться на несколько взаимосвязанных моментов. Выбор полностью встраиваемых вытяжек осуществляют параллельно с выбором варочной поверхности или кухонной плиты.
Здесь важно, чтобы ширина плиты соответствовала ширине варочной поверхности. Например, при выборе кухонной газовой плиты шириной 60 см рекомендуется подобрать соответствующие размеры вытяжки для кухни.. Для газовых плит с 4-6 конфорками подбирается встроенная модель, размеры рабочей поверхности которой дают возможность полностью перекрыть площадь плиты
Для газовых плит с 4-6 конфорками подбирается встроенная модель, размеры рабочей поверхности которой дают возможность полностью перекрыть площадь плиты.
Оптимальным решением для таких случаев является установка прибора с выдвижной телескопической панелью. Телескопические модели оснащаются более мощными вентиляторами с несколькими режимами работы.
Этот момент очень важный, потому что, возможно, при установке придется делать отверстие в шкафу для гофрированной трубы или пластикового рукава отвода.
Сравнение разных видов вытяжек: какая лучше и почему
Сейчас представлено очень много вытяжных систем. При выборе нужно учитывать, чтобы агрегат подходил под дизайн кухни и соответствовал индивидуальным предпочтениям.
По типу работы различают.
- циркуляционную;
- проточную.
Проточная система обязательно должна подсоединяться к вентиляции. Специальная гофра соединяет вентиляционную трубу и сам агрегат. Достоинства данной модели:
- большая мощность и высокая производительность;
- отсутствие расходных материалов;
- возможность маскировки в шкафчик гарнитура;
- низкий уровень шума.
При всех плюсах отмечаются и минусы: при работе вытяжки необходимо постоянно открывать окно, так как много воздуха покидает помещение, а также требуются довольно масштабные работы по установке гофры, соединяющей агрегат с вентиляцией.
Встраиваемая или подвесная
Встраиваемая модель монтируется в шкаф кухонного гарнира и практически совсем не видна. Заметна только вытяжная поверхность аппарата. В устройстве присутствует воздуховод, который подсоединяется к вентиляционной трубе — всё это прячется за шкафчиками. У большинства моделей вытяжная поверхность выдвигается вперёд на всё варочное пространство. После окончания процесса готовки, можно задвинуть её обратно и скрыть из виду.
Встраиваемая модель надёжнее и привлекательнее. Но если прибор необходим, а денег немного, то выбор вполне можно остановить и на подвесном устройстве.
Встраиваемая или купольная
Такая вытяжка имеет множество дизайнерских решений, бывает разных цветов и текстур. Сегодня производятся агрегаты под дерево, металл и камень. Даже самый придирчивый покупатель подберёт себе модель по вкусу.
Если выбирать между встраиваемой и купольной вытяжками, то решающее значение имеет лишь вкус покупателя. Оба агрегата наделены прекрасным функционалом и производительностью. Разница лишь в том, хотят ли вытяжку спрятать и максимально замаскировать или, наоборот, выделить ей центральное место на своей кухне. К тому же важна и цена: купольная стоит в разы дороже встраиваемой.

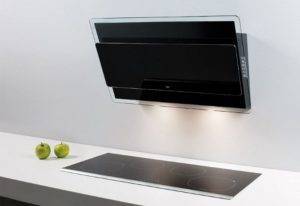

Встраиваемая или наклонная
Наклонная вытяжка располагается к варочной поверхности под небольшим углом и похожа на экран плазменного телевизора. Огромный плюс подобных воздухоочистителей в компактности конструкции — у плиты находиться намного приятнее, так как ничего не «давит» сверху. Технология производства таких моделей не стоит на месте и производители придумывают всё новый дизайн агрегата, превращая его в настоящее украшение кухни. Также в таких моделях грязь не накапливается на кромках, так как воздух устремляется прямо в фильтр.
Разбираясь в видах и принципах работы кухонных вытяжек, будет намного проще прийти в магазин и подобрать то устройство, которое соответствует личным вкусам и запросам, требованиям к функциональности и подходит к дизайну кухни.
Производители
Elikor
Производитель встроенных в шкаф вытяжек 50 см, который становится все популярнее в последнее время, – фабрика Elikor. Главная особенность этого бренда проявляется в разнообразии дизайна: поскольку большинство моделей встраиваются в навесную мебель только частично, производитель использует дерево, стекло, сталь и другие материалы для более изысканной стилистики.
Стильная, функциональная и надежная техника Elikor относится к среднему ценовому диапазону: вытяжки с производительностью, способной обеспечить полноценную очистку кухни до 10 квадратных метров, вы приобретете, не переплачивая за бренд, сложность дизайна или функции, которые могут не понадобиться в процессе эксплуатации.
Например, компактную модель в передней панелью из дерева, оснащенную одним двигателем и имеющую производительность до 400 кубов в час, можно купить примерно за 3,5 тысячи рублей.
Bosch
Следующий бренд, ассоциируемый с техникой высокого качества, – это Bosch. Вытяжки от Бош с возможностью встраивания в навесной шкаф чаще всего оснащены слайдерной панелью с жировым фильтром: более дорогостоящие модели раздвигаются автоматически, вытяжки с небольшой ценой регулируются вручную.
Модельный ряд вытяжек этой фабрики отличается более технологичным дизайном: вы отыщете как габаритные, так и более компактные варианты для своей кухни.
Минимальная стоимость 50-сантиметровых встраиваемых вытяжек Бош будет составлять от 10 тысяч рублей. За такую цену вы сможете приобрести модель, имеющую мощность до 550 кубометров в час, работающую по принципу отвода и циркуляции с уровнем шума до 62 дБ.
Для сравнения: модель за 28 тысяч рублей имеет предельную мощность в 700 кубических метров, регулируемую интенсивность освещения и меньший уровень шума.
Electrolux
Обратите внимание на встраиваемые модели вытяжек от Electrolux. Стоимость продукции этого бренда аналогична ценам на технику Бош, но модельный ряд отличается большим разнообразием по форме и дополнительным возможностям
Например, плоскую модель с мощностью в 285 кубических метров в час вы приобретете за 10 тысяч рублей: это стандартный вариант с отводом и циркуляцией, оснащенный одним двигателем и слайдерной панелью.
Вытяжка Electrolux в 400 кубов будет стоить уже от 20 тысяч рублей: при этом к функционалу добавляется еще одна скорость, а галогеновые лампы заменяются на лампы накаливания.
Полновстраиваемая вытяжка с таймером, электронным управлением, более низким уровнем шума и интенсивностью работы в 650 кубов будет стоить от 25 тысяч рублей.
Hansa
Встраиваемые вытяжки Hansa – один из самых доступных вариантов для широкого круга потребителей. Брендовая продукция представлена металлическими оттенками, а также стандартной белой и черной расцветкой.
50-сантиметровых моделей немного, он они отличаются не только по ценам, но и по оснащению. Например, простая выдвижная вытяжка в 550 кубометров, включаемая только при выдвигании слайдера и имеющая режим автовыключения, стоит около 6,5 тысяч рублей.
Стационарная полновстраиваемая модель в 320 кубов с кнопочным управлением обойдется вам в 8 тысяч и выше. А компактная вытяжка с режимом Soft Touch, двумя металлическими фильтрами и таймером выключения, имеющая предельную производительность до 550 кубических метров в час, стоит от 12 тысяч.
Основное достоинство встраиваемых вытяжек с параметрами 50 см – это широкий выбор
Частично- и полновстраиваемые модели вы сможете приобрести по разным ценам, в зависимости от того, насколько важен на вашей кухне определенный дизайн, и имеет ли важность разнообразный функционал вытяжной техники
Приобретите одну из моделей с такими характеристиками – и, замаскировав эту технику на кухне, вы сделаете эту комнату еще чище и уютнее.
Цены
Стоимость вытяжек выдвижного типа может быть разной, в зависимости от срока службы, марки производителя, количества имеющихся функций и режима управления. Например, 60-сантиметровая вытяжка-слайдер Akpo обойдется вам в 4,5 тысячи рублей. Модель Kaiser с аналогичными параметрами, но большей производительностью будет стоить от 12 тысяч рублей.
Высокой популярностью пользуется такая техника от компании Electrolux: производительность у нее небольшая, но ее достаточно для обеспечения нормальной циркуляции воздуха, а стоить она будет в среднем около 6,5 тысяч.
Вытяжки Gorenje, Zaanussi, Hotpoint-Ariston тоже относятся к средней ценовой категории и будут стоить от 4 до 8 тысяч рублей.
Зачем нужна вытяжка?
Вытяжка-незаменимая техника на кухне
Такое приспособление требуется тем, кому наскучило часто открывать окно, вымывать кухонный гарнитур и стенки от гари и жирных пятен, которые оседают при приготовлении еды.
Если вы относитесь к таким людям, кухонная вытяжка – ваше спасение. Существует много различных магазинов, которые предлагают широкий ассортимент бытового оборудования. Там вы сможете найти технику, которая будет отвечать всем вашим запросам, а именно, с требуемой мощностью, радиусом поглощения и ценовой политике.
Конечно, при выборе кухонной вытяжки, этих требований недостаточно, ведь важную роль играет тип и форма устройства, габариты, особенность эксплуатации, комфортность и общая стилистика. Как установить встраиваемую вытяжку на домашней кухне, вы узнаете из этой статьи.
Особенности эксплуатации
Правила эксплуатации как полновстроенной, так и козырьковой, выдвижной вытяжки мало чем отличаются от использования любой другой бытовой техники
Важно избегать перегревания оборудования (для этого правильно его установить), попадания воды, вовремя протирать от пыли и других загрязнений, не ронять, не ударять, избегать перекручивания провода или его соприкосновения с горячими поверхностями
Касательно вытяжки, которая встроена в шкаф, следует соблюдать еще и такие правила:
- жировой фильтр защищает внутреннюю систему конструкции, задерживая на себе капельки жира и брызги готовящейся еды. От его чистоты зависит производительность вытяжки. Поэтому необходимо регулярно по мере загрязнения снимать его и промывать с моющим средством. Он легко снимается и ставится обратно;
- угольный фильтр рециркуляционной вытяжки – один из важнейших ее элементов. Со временем он теряет свои очистительные способности. Поэтому необходимо не реже чем раз в полгода заменять его на новый. Существуют угольные фильтры разных марок;
- необходимо следить за тем, чтобы выдвижная панель легко выдвигалась и задвигалась обратно. Для этого ее также необходимо регулярно очищать от пыли, грязи и частичек жира;
- если вытяжка с сенсорным управлением, то на кухне она особенно подвержена загрязнению. На ней остаются отпечатки пальцев, брызги еды, на все это налипает пыль. От ее чистоты зависит легкость эксплуатации устройства, а сильная степень загрязнения способна привести к поломке. Поэтому необходимо особенно тщательно следить за чистотой сенсорной панели, протирая ее специальными влажными салфетками;
- кнопочная система управления также может пострадать от частичек жира и кухонных испарений. Забиваясь между кнопками, грязь способна ухудшить их работу. Поэтому за чистотой панели управления необходимо так же тщательно следить, как за жировым фильтром.
3 Как вставить вытяжку внутрь шкафа самостоятельно
Чтобы вмонтировать шкаф над вытяжкой, потребителями вызываются мастера. Смелые пользователи берутся выполнять монтаж своими руками. Инструкция по выполнению процесса в форме дает понятие о выполнении процесса пошагово.
Описать этот установочный момент следует так:
смонтировать кухонный шкаф по размеру – при его полном отсутствии;
в дне, средней, верхней полке сделать отверстие, подходящие по размеру параметрам воздуховодной трубы;
вставить гофрированную трубу внутрь, сделав нужные изгибы, обычную прямоугольную, соединив на сгибах специальными коленями;
- прикрепить к задней стенке шкафчика элемент трубы – там есть предназначенные для этого отверстия;
- соединить воздуховодный элемент с внешней шапкой конструкции, прикрепить болтами к дну шкафа;
- поставить угольный, жироулавливающий фильтр, установить решетку;
- дополнительно, дрелью сделать внутри задней стенки шкафа отверстие, чтобы было куда продеть шнур для розетки.
Конец воздуховодной трубы (при потребности обрезается) подсоединить к вентиляционному отверстию в стене.
После монтажа прослеживается состояние подвижной части – она должна скользить свободно. Установка встраиваемой вытяжки в шкаф выполняется по инструкции. Предназначенной для конкретной модели, с учетом типа вентиляции помещения, особенностей строения шкафа, его размера, расположения.
Внутрь вытяжки для кухни устанавливается . Дополнительно ставится приобретенный в магазине техники хомут, помогающий разобрать конструкцию в момент ее полной чистки. Качественная очистка вытяжки своими руками исполняется с применением специальных моющих средств. Фильтры меняются раз в 4-12 месяцев – срок зависит от типа, качества, производителя дополнения кухонной вытяжной системы.
Рекомендуем к просмотру 2 подробных видео о том как сделать шкаф над вытяжкой
Фильтры
Все устройства для очищения кухонной атмосферы снабжены фильтрами. Используются одноразовые и многоразовые фильтры, которые исполняют роль барьера на пути мелких жировых и шлаковых частичек.
Одноразовые
Очистные элементы одноразового использования выглядят в виде рамок с заполнением из синтепона, флизелина или гранул активированного угля. Со временем содержимое кассет обильно заполняется отходами испарений от варочного стола. Тогда их меняют на новые элементы.

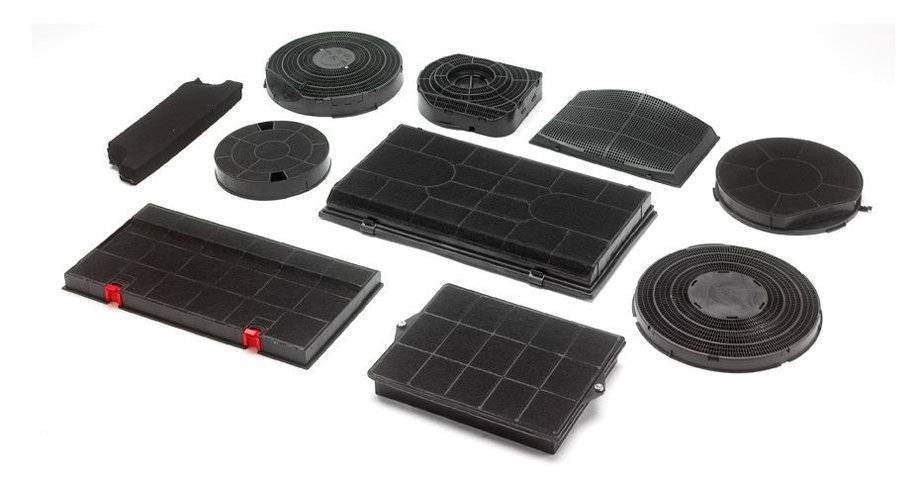

Угольные кассеты для кухни
Многоразовые
Фильтры многоразового пользования представляют собой металлические сетки. Их изготавливают из стали и алюминия. Внутри обрамления находится перфорированная фольга. Периодически их промывают тёплой водой с шампунем. Практически срок службы таких фильтрующих изделий равняется продолжительности эксплуатации самой вытяжки.

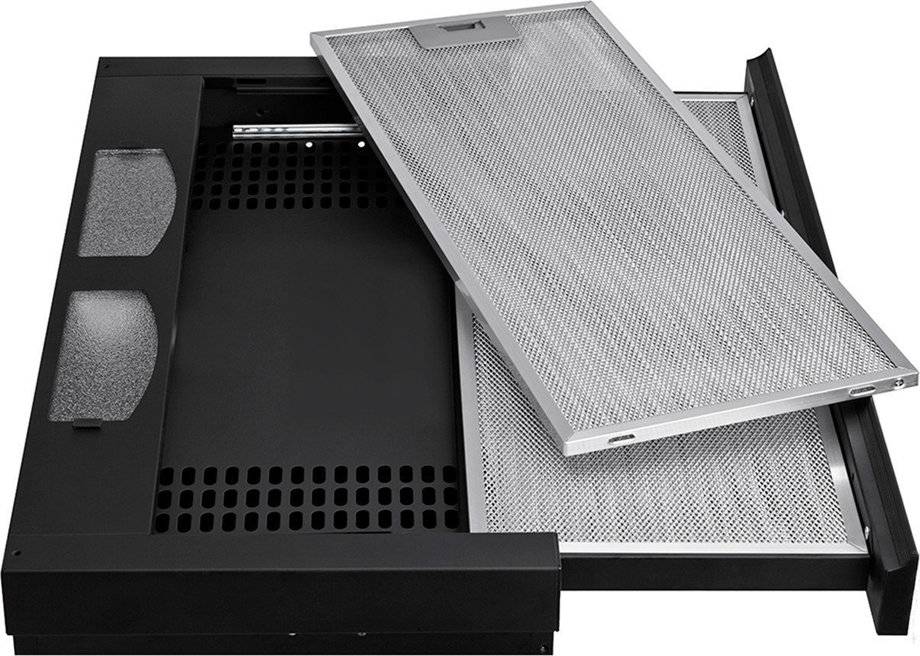

Сетка металлическая фильтрующая
Многоразовые фильтры состоят из двух или трёх рамок, скреплённых клипсами, легко снимаются и быстро моются.
Мнение эксперта
Башир Рабаданов
Технолог мебельной компании Woodband
Важно. При покупке вытяжки учитывайте тип фильтра
Многоразовые элементы не нуждаются в дополнительных расходах. Одноразовые фильтры предусматривают регулярную замену и увеличивают стоимость обслуживания.

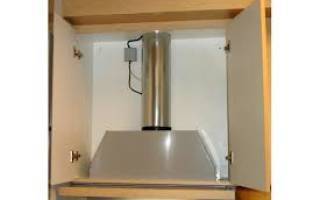

Как сделать шкаф под кухонную вытяжку своими руками
По конструкции — это обычный навесной шкафчик с фасадом, который должен быть идентичен всем дверцам кухонного гарнитура. Размеры подбираются под габариты вытяжного устройства.
Вытяжка на кухне занимает место, которое могло использоваться для хранения вещей. Чтобы сократить потери, нужно собрать такой шкаф, в котором над вытяжкой остался объём для хранения кухонной утвари небольших размеров. Поэтому в шкафчике для вытяжки устанавливается горизонтальная полка, к которой прибор и будет крепиться.
Сборочный процесс шкафа по кухонную вытяжку состоит из следующих этапов:
- Под размер вытяжки с учётом пространства для верхнего отсека вырезаются боковины из ламинированного ДСП, задняя стенка из ДВП, верхняя крышка и полка из ЛДСП.
- Все части собираются в единую конструкцию с помощью конфирматов. Но предварительно в верхней крышке и в полке делаются сквозные отверстия под воздуховод, который будет соединяться с вентиляционной шахтой при помощи труб, переходников и отводов. Место отверстий определяется местом расположения выходного патрубка на вытяжке.
- Точность определения отверстия под вентиляционную систему – важная составляющая сборочного процесса. Поэтому можно установить в шкаф или крышку, или полку. Затем туда же от руки поставить вытяжку, патрубок которой надо чем-нибудь испачкать. К примеру, краской. Прижимаете вытяжку к ЛДСП панели, а на последней остается след от краски, обозначающий окружность.
- Крышка или полка снимается, точно по окружности делается сквозное отверстие с помощью дрели и коронки, диаметр которого должен быть равен диаметру отверстия.
- Крышку с полкой укладываются друг на друга и через сквозное отверстие наносятся на нижнюю панель окружность, по которой делается своё сквозное отверстие.
- Все детали соединяются между собой в единую конструкцию – шкаф под встраиваемую вытяжку.
Последний этап – установка прибора и соединение его с вентиляционной системой здания. Что касается монтажа, то вытяжка прижимается к полке с нижней стороны, для этого придется сам шкафчик перевернуть «вверх ногами» и уложить прибор внутрь полости. Предварительно из прибора снимаются фильтры, чтобы освободилось место под крепежи. Для них в верхней части корпуса проделаны монтажные отверстия. Именно через них саморезами втяжка крепится к поверхности полки шкафа.
Далее надо повесить шкаф с кухонным прибором на стену. Для этого еще на стадии сборки необходимо к боковинам прикрепить кронштейны, которые будут входить в зацепление с монтажной планкой, установленной на стене. После монтажа шкафа устанавливается пластиковая труба в сам шкафчик так, чтобы ее конец торчал из верхней крышки на 4-6 сантиметров. К нему и будут подсоединяться все остальные элементы вытяжной системы.
Так как чаще всего в городских квартирах вытяжную систему от вытяжки выводят к вентиляционному каналу здания, то в нём делается отверстие, куда вставляется конец последней трубы. Если в кухне устанавливается вытяжка рециркуляционной модели, то все операции, связанные установкой воздуховодов не проводятся. Потому что загрязненный воздух проходит очистку сразу двух фильтров, расположенных в приборе: жироулавливающего и угольного. Затем очищенный воздух попадает обратно в помещение кухни через специальные сеточные щели на панели управления прибора. Таким образом, происходит рециркуляция воздуха.
