Как установить доводчик на дверь: монтируем своими руками

Особенности установки скрытых доводчиков

Устройства скрытой установки принадлежат к одному из следующих типов:

  1. Напольные. Обычно используются для стеклянных дверей, реже — для деревянных, ПВХ и металлических, когда требования к дизайну исключают навесной монтаж. Механизм утоплен в пол — видна только крепежная пластина. Такие устройства подвержены загрязнениям и повреждениям, они не подходят для уличной установки. Регулировка их достаточно сложна и требует наличия специальных инструментов.
  2. Верхние. Требуют особой аккуратности при разметке и монтаже. Могут работать на уличных дверях, поскольку меньше страдают от грязи и поломок.
  3. Встроенные в петли. Применяются для двусторонних дверей, типа арочных или салунных. Используются там, где проходят большие реверсивные потоки людей: метро, торговые центры и т.п.
  4. Скрытые в дверной створке. Под них выбираются пазы, в которые монтируется механизм. Для регулировки требуются специальные инструменты.

Скрытые автодоводчики ограничены в габаритах, поэтому сила их пружины бывает недостаточной для тяжелых металлических полотен. В этом случае придется вернуться к классической схеме устройства.

Установка доводчика большинства скрытых моделей может быть выполнена своими руками, при этом уровень владения слесарными и общестроительными навыками потребуется более высокий.

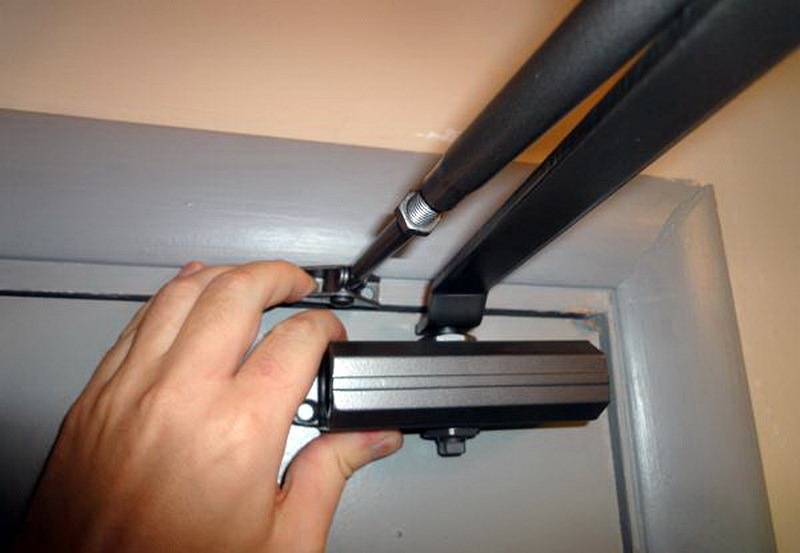

Инструкция по монтажу доводчика на металлическую дверь

Как показывает практика, накладные механизмы пользуются большим спросом. Их достоинства явны: простота конструкции, доступная цена, легкость монтажа и надежность в работе. Кроме того, в отличие от напольных конструкций, монтировать накладной доводчик можно на установленную дверь. Комплектация его незамысловатая – это ножки, доводчик и крепежные элементы. На самом деле, выполнить монтаж доводчика очень просто. Это касается любой двери, будь то деревянной, металлической или металлопластиковой. В чем состоит задача? Следуя инструкции к изделию, вам нужно зафиксировать его на двери, обеспечив ее самостоятельное закрывание. Давайте подробно рассмотрим алгоритм действий, чтобы выяснить, как правильно установить доводчик.

Перед началом работы, внимательно изучите инструкцию, которая прилагается к прибору. В ней указывается правильное расположение доводчика и способ установки. Обратите внимание, устанавливать доводчик можно как на короб двери, при этом ножка фиксируется на полотне, так и на само полотно, когда ножка будет на коробе. Вы можете располагать доводчик как снаружи, так и изнутри. Все зависит от вашего желания.
В выбранном месте сделайте разметку. В этом вам поможет шаблон. Достаточно просто приложить его в соответствии с маркировкой и наметить будущие отверстия для крепления на раме и полотне. Для удобства работы, вы можете зафиксировать шаблон скотчем и произвести разметку.
Исходя из разметки, сделайте все отверстия (их можно сделать даже без предварительной разметки, просто просверлив их сразу же в шаблоне).
Соберите механизм и зафиксируйте сначала сам доводчик, а потом его ножку.
Осталось всего лишь закрыть доводчик декоративной крышкой и отрегулировать механизм, чтобы настроить скорость закрывания дверей. В этом вам помогут регулировочные болты, которые, чаще всего находятся с торца доводчика. Полностью откройте дверь и туго затяните болты. Затем, постепенно откручивайте их, чтобы добиться желаемой скорости закрывания. Обратите внимание, что каждый агрегат обладает двумя винтами, один из которых отвечает за доведение дверей до их закрытия, а другой – за скорость закрытия. Теперь несколько раз проверьте работоспособность механизма. Если все работает, вы успешно справились с заданием.

Для выполнения такой работы, вам понадобится минимальный набор инструментов. Заранее подготовьте:

  • электрическую дрель;
  • сверло;
  • накидной ключ на 10 мм (в зависимости от модели доводчика);
  • отвертку;
  • рулетку;
  • маркер.

Теперь вы знаете, как легко установить доводчик на металлическую дверь. Вам не нужно вызывать специалистов и платить им деньги за эту простую работу. Все что требуется от вас – немного усилий и четкое следование инструкциям. Как результат – ваш проем будет оснащен полезным устройством, которое установили вы сами, тем самым сэкономив свои деньги. Стоит отметить, что за установку доводчика, мастера требуют 500–400 рублей, что сравнимо с ценой самого доводчика. Экономия на лицо!

Обратите внимание! Перед тем как установить доводчик, требуется отрегулировать фурнитуру и отремонтировать саму дверцу. Что нужно сделать? Полотно должно ровно висеть на петлях, а их ход не должен быть легким

Шарканье полотна по полу тоже не допустимо, это нужно исправить.

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Рекомендация
Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.

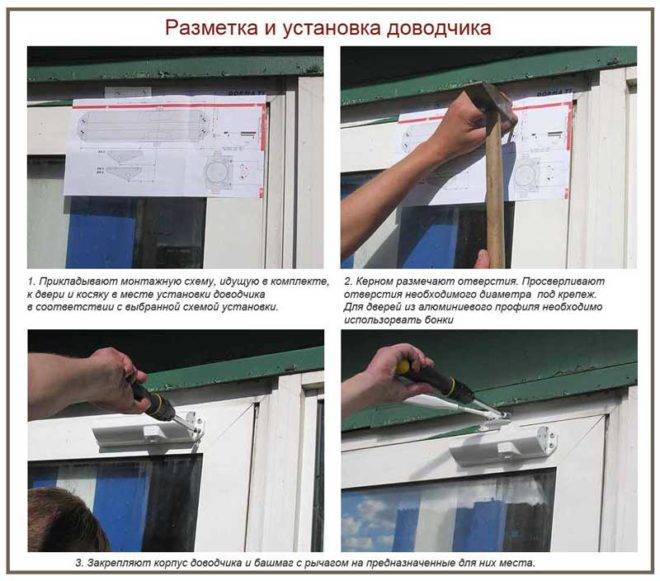

Производится разметка

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

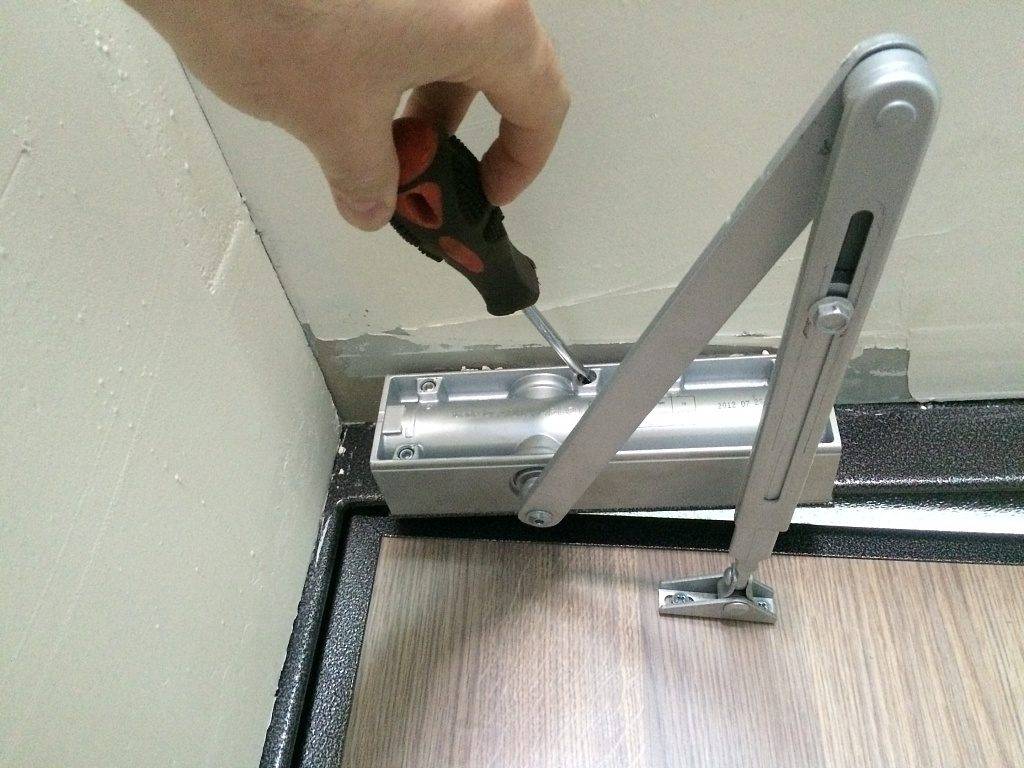

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

Советы:

  • Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
  • При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

  • плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
  • отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

Стандартная градация «размеров» доводчика

  • При подборе нужной модели необходимо ориентироваться на максимальный показатель своих дверей. Например, если полотно в ширину имеет 900 мм, но, вместе с тем, весит 70 кг, то потребуется приобрести доводчик с размером ЕN-4.
  • Для максимального удобства потребителей разработчики таких механизмов часто предусматривают определенный диапазон их возможностей. Например, в технической документации может быть установлены пределы «ЕN-2 ÷ ЕN-4». Конкретная величина усилия в таком случае будет определяться лишь особенностями монтажа доводчика.
  • В тех редких ситуациях, когда усилия одного доводчика может не хватить, прибегают к парной их установке.
  • Приобретать стоит ту модель, которая в максимальной степени подходит к имеющимся дверям. Занижение характеристик приведет к быстрому выходу доводчика из строя. Слишком большой размер – это ненужные трудности с нормальным открыванием дверей.
  • Если планируется установка доводчика на улице или в неотапливаемом помещении, обязательно нужно уточнить, предусмотрена ли такая возможность на конкретной модели. Проблема заключается в значительном изменении вязкости масла в гидравлической системе при термических перепадах. Обычно в паспорте изделия указывается допустимый рабочий диапазон температур.
  • Сразу можно оценить функциональные возможности выбираемой модели. Базовые регулировки большинства доводчиков включают изменение силы пружины, скорости и усилия закрывания двери в секторе от 180 до 15º и на конечном участке (доводка) – от 15 до 0º. Кроме того, могут быть предусмотрены и иные параметры:

— Предотвратить резкое открытие дверей при чрезмерном усилии или же на сквозняке или порывистом ветре поможет специальный регулируемый гидравлический демпфер. Он убережет двери от поломки, от удара по прилегающим стенам, не допустит случайного травматизма.

— Нередко условия эксплуатации помещений требуют оставления двери открытой на продолжительное время. Для этого потребуется доводчик с механизмом фиксации в открытом положении.

— Бывают ситуации, когда после каждого отрывания дверей и до начала их закрытия требуется определённая пауза, порядка полуминуты (например, склады, кладовки, подсобные помещения). Эта возможность также может быть реализована в доводчиках с функцией задержки закрытия.

— Если на дверях установлен эластичный уплотнитель, или же они оснащены защелками, будет полезна функция точного регулирования скорости и усилия дохлопа.

— Если двери двустворчатые, то может понадобиться дополнительный механизм координирования единообразного закрывания обеих створок.

— Для «холодных» дверей лучше приобрести доводчик с системой «термозаслонки», которая, реагируя на перепады внешней температуры, расширяется или сужается, компенсируя изменения вязкости масла в гидравлической системе.

Примерный порядок установки доводчика на дверь

Так как наиболее распространёнными в условиях квартир являются доводчики с гидравлической реечной системой и рычажным механизмом, процесс установки будет рассмотрен именно на их примере. По большому счету. Монтаж доводчиков со слайдерной системой особо не отличается, а в ряде случаев – даже является более простой задачей.

Прежде всего следует определиться со схемой установки, которая зависит от направления открывания дверей:

Этапы установки конструкции на дверь

Разрабатываем схему

Чаще всего появляется необходимость установить доводчики на наружные двери. Обычно схему продумывают таким образом, чтобы корпус оказывался в комнате. Но для моделей с повышенной стойкостью к холоду это не принципиально. В схеме следует отметить, какой диаметр крепежа потребуется. Это позволит точнее подобрать сам доводчик и сверла для его установки. При необходимости стоит проконсультироваться с профессионалами. Когда дверь будет открываться в сторону доводчика, корпус ставят на полотно. А вот рычажный комплекс располагается на раме. Иной подход требуется, если дверь предстоит открывать наружу от доводящего узла. Тогда блоки меняются местами. Скользящий канал придется ставить на корпусе двери, а основную часть устройства — на косяке.

Выбираем варианты монтажа

Устанавливая накладной дверной доводчик, выполняют такие действия:

  • определение позиции монтажа;
  • выбор наружного (вариант – внутреннего) расположения;
  • определение направлений, куда аппарат должен открывать дверь;
  • прикладывание монтажной схемы, сопровождающей каждое официально поставляемое изделие, к полотну и косяку.

Дополнительно по шаблону узнают, на дверях каких категорий может ставиться доводчик. Еще там показывают, в каких случаях можно менять места крепления. Выделение каждого варианта цветом или пунктиром поможет не запутаться

Важно: если дверь сделана из алюминия либо тонкой стали, придется ставить особые крепежи — так называемые бонки. Они помогают избежать повреждения материала там, где крепятся

Когда отметки при помощи схемы и шаблона закончены, корпус доводчика и рычаг либо планку закрепляют на полотне (коробке) саморезами. На корпусе фиксируют второй сегмент рычага. После этого можно уже соединять рычаг, формируя своеобразное «колено». Но не всегда подобное решение позволяет выполнить поставленную задачу. Альтернативные подходы нужны, когда работают с калиткой или с дверью непривычного вида.

В этой ситуации выбирают иногда схемы с параллельной установкой на пластину или с монтажными уголками. Роль уголков — помочь, если не удастся зафиксировать рычаг на поверхности коробки. В ряде случаев корпуса доводчиков ставятся на уголковый элемент, размещенный над верхним откосом. При этом рычаги прижимают к полотну. В ином варианте на дверь ставят пластину, выводя ее за верхнюю кромку.

Затем на эту пластину уже фиксируют корпус. Рычаг в таком варианте обычно ставят на дверную коробку. Чтобы максимально увеличить площадь откоса, корпус крепят на полотно обычным образом. Далее рычаг присоединяют к монтажной пластине. Есть еще один способ: при нем пластину располагают на коробку, монтируют корпус, а рычажный элемент фиксируют на полотне.

Как устанавливать: пошаговое руководство

Но просто выбрать тот или иной подход к монтажу доводчика недостаточно. Обязательно требуется выполнить строгую последовательность работ. Чтобы сделать все правильно своими руками, шаблон крепят на полотне при помощи тонкого скотча. Потом берут кернер и размечают серединные точки отверстий. Теперь можно поставить корпус с использованием штатного крепежа. Точность установки определяют, смотря на расположение регулирующих винтов. Далее приходит очередь крепить рычажную систему. Стандартные правила предусматривают, что нужно ее фиксировать на противоположной от двери стороне. В некоторых случаях соединительная система поставляется в уже собранном виде. Тогда на время работы шарнир вытаскивают — надо только потом поставить его на положенное место.

Теперь надо закрепить не подлежащий регулировке сегмент — колено. Чтобы повесить его в воздухе на точно отведенном месте, применяют ось доводчика. Фиксация производится гайкой, закручиваемой ключом

Важно: когда доводчик монтируют для исключения шума, колено по инструкции закрепляется только одним способом — под углом 90 градусов к двери. При этом рычаг располагают под тем же углом к полотну, а соединять детали нужно только после полного закрытия двери

Иначе поступают, когда на первом месте — усиленный прижим полотна. В этом случае само полотно снабжается уплотнителем либо защелкой, а жесткий рычаг монтируют под углом 90 градусов к двери. Колено делают регулируемым, но обязательно добиваются, чтобы его длина позволяла нормально работать механизму. Этот подход поможет увеличить скорость финального прихлопа. Оканчивают монтаж, связывая два сегмента шарниром.

Виды доводчиков и способы их установки

Рассмотрим все виды дверных доводчиков:

  1. Стандартный доводчик. Характеризуется верхней установкой. Существует два метода такой установки. В первом – монтируем доводчик на дверную коробку, к полотну крепим рычаг. Во втором – доводчик крепим на полотно, рычаг к дверной коробке. Доводчик крепится по направлению открытия двери:
  • от себя – на коробку;
  • на себя – на дверное полотно.

Третий вариант заключается в установке доводчика на дверное полотно, а рычаг монтируем специальной пластиной к коробке.

  1. Напольный доводчик. Используется для установки дверей, в которых петли не предусмотрены. Монтаж этого вида доводчика осуществляется в самом полу, в приготовленном заранее углублении. По такому же принципу производится крепеж верхней части двери. Сравниваем их по уровню, несовпадение сулит быструю поломку.
  2. Встраиваемые доводчики со скрытой установкой. Представлены петлями-доводчиками, монтируются по принципу обычных навесов, скрытые доводчики верхнего монтажа, нуждаются во врезке в дверное полотно. Это не составит особого труда, устанавливать механизм нужно в два паза: в верхней и нижней части дверной коробки. Важным моментом будет размер ширины зазора, между дверной коробкой и полотном.

Прежде чем рассмотреть, как установить доводчик на пластиковую дверь, мы разобрались с их видами. Самым распространенным является верхний доводчик, его и будем разбирать в дальнейшем.

Инструкция установки доводящего механизма

При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.

Техника монтажа всех видов доводящих конструкций практически ничем не отличается.

Определение схемы монтажа

В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:

  • Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
  • Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
  • Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.

Использование шаблона

В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.

При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.

Выполнение монтажа

Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.

Порядок выполнения монтажа механизма:

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.

На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.

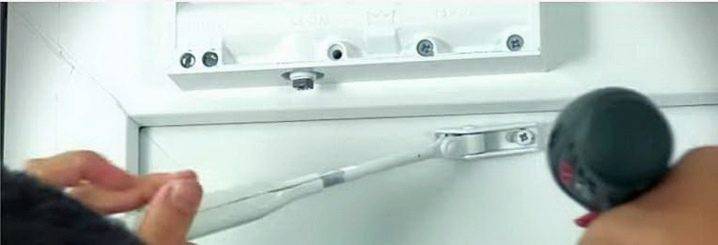

Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.

Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.

На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.

Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.

Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.

Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:

Особенности нестандартной установки

В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.

При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.

Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.

Что представляет собой доводчик?

Основные преимущества

Доводчики уже зарекомендовали себя в качестве полезного приспособления, обладающего высокими эксплуатационными характеристиками, куда входят и технические, и конструктивные параметры. Те, кто уже произвёл монтаж прибора и применяет его, указывают на комплекс достоинств механизма, который к тому же не требует особенных мероприятий по уходу и достаточно практичен в использовании.

Так почему же доводчики пользуются спросом? Можно выделить следующие преимущества устройства:

  1. Материалы, из которых изготовлены доводчики, совершенно безопасны как для детей, так и для взрослых. Они не вызывают аллергии и потому применимы ежедневно даже в быту.
  2. Правильная работа доводчика помогает устранить звуки, исходящие со стороны улицы, таким образом, повышается шумоизоляция помещения.
  3. Вы можете перестать бояться сквозняков и ветра. Соответственно, в комнате, на входной двери которой размещено изделие, лучше сохраняется и быстрее накапливается тепло.
  4. Какова бы ни была модель приспособления, независимо от особенностей конструкции, любой доводчик следует настроить по технологической карте. О том, как работает прибор и каким набором функций обладает, также можно узнать в этой карте и инструкции.

Механизм устройства

Даже если вы не новичок и ознакомлены с основами монтажа изделия, всё равно перед процессом установки и использования рекомендуем тщательно изучить именно вашу модель.

В целом доводчик всегда оснащён каркасом и рычажной тягой, которые в совокупности позволяют открывать и закрывать дверь. В зависимости от материала, из которого произведена дверь, подбирается пружина устройства, главным параметром здесь выступает вес двери. Пружина содержится в специальном корпусе, наполненном техническим маслом. Гидравлические каналы позволяют маслу свободно перемещаться в пространстве ёмкости, возвращая пружину на своё место после того, как она сжалась.

Как отрегулировать и откорректировать работу приспособления? Достаточно вооружиться винтами, расположенными на торцевой части каркаса. В более новых механизмах встроен добавочный клапан, замедляющий скорость закрытия двери, что обусловливает их постепенный ход и в конце прихлоп, означающий плотное прижатие конструкции к дверной коробке.

Разновидности доводчиков на двери

В большем количестве выпускаются устройства, размещающиеся вверху двери, встречающиеся в магазинах, офисных помещениях. В качестве рычага могут выступать колено или скользящая шина.

Если же в двери невозможно сделать отверстия, применяются напольные изделия. Их располагают в углублении в напольной поверхности под дверной осью. Неудобство состоит в том, что эту модель нельзя обустроить после установки дверей, она закладывается ещё на этапе строительства здания.

В продаже имеются и скрытые механизмы, фиксирующиеся внутри дверного полотнища в паз, находящийся сбоку или вверху дверной конструкции

Обращаем ваше внимание на то, что такой экземпляр применим для двери весомой ширины (от 4 см и больше)

Если вы хотите, чтобы дверь открывалась и закрывалась с большим усилием, следует правильно подобрать пружинное устройство. Не советуем выбирать лёгкое открытие, лучше придерживаться золотой середины.

Дополнительные функции

Дорогостоящие, качественные приспособления оснащены дополнительными функциями, упрощающими применение механизма. Среди часто встречающихся:

  1. Контроль над скоростью закрытия дверной конструкции (двумя методами). Первый предусматривает изменение скорости в главном диапазоне, второй способен снизить диапазон продвижения двери во время закрытия.
  2. Фиксация двери в раскрытом положении. Может пригодиться при транспортировке в помещение больших грузов, а также уместна для проветривания в летние дни.
  3. Ветровой тормоз. Благодаря этой функции усилие, приложенное для открытия двери, смягчается. Пригодится, чтобы избежать внезапного открытия двери во время сильного ветра, что защищает дверь от ударов о настенную поверхность.
  4. Задержка закрывания. Закрывание происходит более плавно, позволяя группе людей беспрепятственно выйти из комнаты.

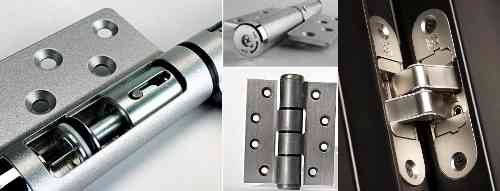

Дверные петли с доводчиком

Петли с интегрированным доводчиком относятся к скрытым механизмам и предназначены для легких конструкций. Идеально подходят для межкомнатных дверей, абсолютно незаметны и просты в установке. Достаточно воспользоваться схемой монтажа обычных скрытых или накладных дверных петель.

p, blockquote 19,0,0,0,0 —>

Устанавливать петли-доводчики не рекомендуется на массивные деревянные, пластиковые и металлические двери. Хрупкость их конструкции будет работать на износ, что приведет к быстрой поломке. Сила тяги таких изделий подходит лишь для самых легких полотен.

p, blockquote 21,0,0,0,0 —>

Самое сложное в процессе установки скрытого доводчика-петли – это определение правильной оси. Подобная конструкция устанавливается с небольшим нарушением вертикального положения. Если у монтажника слишком мало навыков работы с подобными механизмами, то лучше воспользоваться услугами профессионала.

p, blockquote 22,0,0,1,0 —>

p, blockquote 23,0,0,0,0 —>

Классификация доводчиков

Чтобы разобраться, как правильно поставить своими руками доводчик на входную дверь, необходимо разобраться с конструкцией изделия. На современном рынке предлагают разные модели доводящих приспособлений, которые отличаются между собой конструкцией и эксплуатационными характеристиками.

Сила закрывания полотна

  • Класс EN1-EN7;
  • Класс EN5- EN 7.

Благодаря разнообразию классов можно подобрать изделие с наиболее оптимальным закрывающим усилием полотна для любой дверной конструкции.

Устройство тяги

Рычажная тяга – по конструкции самый простой доводчик, но недостаточно компактный.

Тяга с наличием скользящего канала – изделие оснащено кулачковым механизмом, компактное в сборе.

Напольная тяга – доводящее устройство крепится непосредственно на половое основание.

Конструкция рабочего механизма

Пружинная конструкция – это уже устаревший вариант.

С шестерней и зубчатой рейкой – самый распространенный механизм, который обеспечивает при закрытии дверного полотна усиленный, но плавный режим.

Кулачковый – универсальный вариант.

Дополнительные опции

  1. Демпфер открытия двери – применяется для наружных полотен;
  2. Фиксация двери в открытом положении – функция применяется для входных дверей с интенсивным движением;
  3. Задержка закрытия – используется для дверных конструкций складских, подсобных помещений с небольшой проходимостью;
  4. Координация закрытия дверных створок – предназначена для противопожарных дверей и дверных блоков с двумя створками;

Индивидуальная корректировка дохлопа – используется для дверей с резиновыми уплотнителями.

Как правильно установить дверной доводчик

Процесс установки состоит из следующих этапов:

  • разметка по шаблону;
  • сверление отверстий;
  • монтаж корпуса и упорной пластины;
  • соединение рычага с тягой;
  • регулировка.

Шаблон входит в комплект большинства современных моделей. Если его нет, то можно просто приложить лист плотной бумаги к корпусу и ручкой или шилом разметить на нем крепежные отверстия и месторасположение оси.

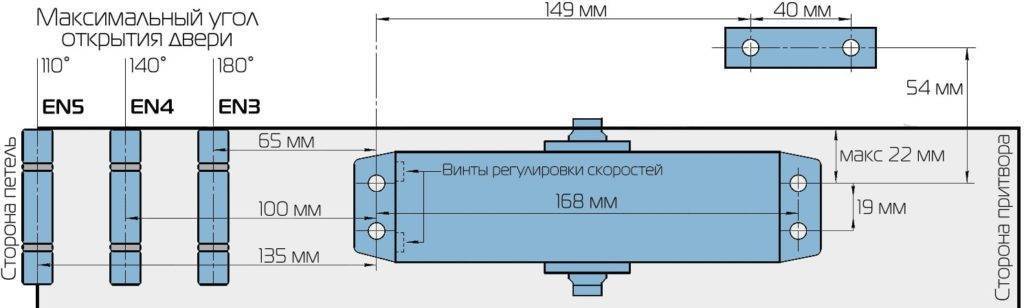

Наложение шаблона

На листе шаблона нанесены две перпендикулярные риски. Горизонтальную надо совместить с верхом полотна, вертикальную — с осевой линией петель. Ее нужно наметить на раме.

Здесь возможны такие варианты:

  1. Доводчик устанавливают со стороны петель. Осевая прочерчивается карандашом и достаточно длинной линейкой.
  2. Устройство крепится с обратной стороны. Потребуется замерить расстояние от угла двери до центра петли. Далее оно откладывается с изнанки полотна, и по рискам прочерчивается линия.

От аккуратности и точности разметки напрямую зависит качество установки и четкость функционирования аппарата.

Сверление отверстий

Размеченные отверстия переносятся с шаблона на деревянные двери шилом, а на стальные или алюминиевые — кернером. Сверлом указанного в инструкции диаметра делают отверстия согласно разметке. Перед началом установки нужно разъединить рычаги. На одних моделях они снимаются со щелчком, на других потребуется отвинтить болт.

Не пытайтесь монтировать, стоя на случайных опорах — стульях, столах, коробках и т.п. Это приведет к падению и травмам. Работайте с инвентарных стремянок.

Монтаж доводчика

Нужно приложить корпус к просверленным отверстиям, выбрать крепеж, соответствующий материалу полотна и коробки — саморезы по дереву или железу. Для тонких и легких дверей рекомендуется крепить устройство и рычаг на сквозные винты и гайки с подкладыванием крепежных пластин.

Соединить рычаг с тягой и отрегулировать

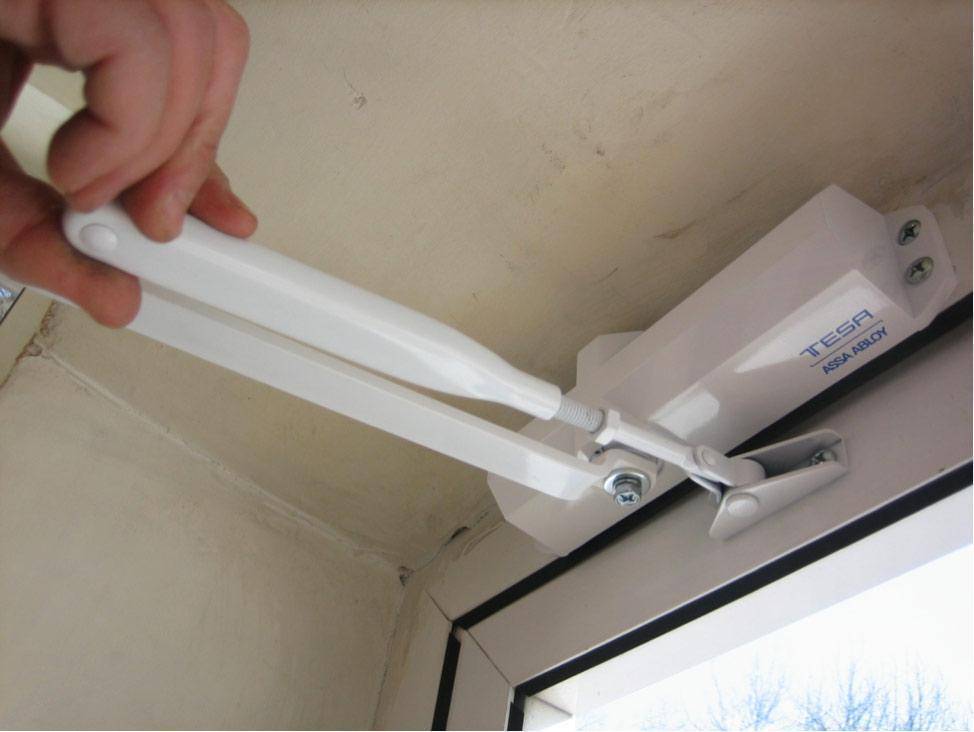

Присоединение тяги с рычагом занимает секунду: достаточно совместить обе части и прижать до щелчка. Перед этим необходимо отрегулировать усилие прижима. Это делают, удлиняя или укорачивая один из рычагов. Вращая резьбовую тягу, устанавливают необходимый ее размер. Чем длиннее плечо, чем ближе оно к перпендикуляру, тем меньше прижимное усилие. Тогда доводка проходит мягко и плавно.

Если стоит защелка, фиксирующая створку в закрытом состоянии, усилия прижима должно хватать для того, чтобы она сработала

Для двери с улицы важно, чтобы пружина могла преодолевать ветровую нагрузку

Способы установки

Монтаж доводчика на дверную коробку не требует специальных навыков и его можно выполнить самостоятельно. Все необходимые для этого детали продаются в комплекте с устройством. Прилагаемая инструкция содержит подробное описание того, как правильно установить дверной доводчик, а также рекомендуемую для этой модели схему монтажа. Есть три наиболее распространенных способа установки – стандартный, верхний и с параллельным расположением.

Стандартная установка

При монтаже стандартным методом, устройство устанавливается непосредственно на дверное полотно. Рычаг механизма при этом крепится к притолоке двери. Этот способ применяют для дверей, открывающихся наружу.

Верхняя схема

При верхней схеме установки корпус устройства монтируют к притолоке (брус вверху дверной коробки), а рычаг закрепляют на дверном полотне. Такой метод используется для дверных конструкций, которые открываются вовнутрь помещения.

Наглядное пособие

Параллельное расположение

Этот вариант установки может быть выполнен по стандартной и верхней схеме. Отличие от выше описанных способов в том, что при параллельном креплении монтаж осуществляется с использованием дополнительной детали – пластины или уголка. Данный способ применяют, если на притолоке двери недостаточно места для закрепления прибора. Пластина в этом случае служит буфером и компенсирует нехватку места.
