Самостоятельная установка и регулировка дверного доводчика

Разновидности схем монтажа

Контролеры закрывания ставят не только на наружные или внутренние двери. Их также монтируют на калитки или ворота. На входных конструкциях их ставят на полотно и коробку внутри проема. Есть морозостойкие модели, но лучше сберегать механизм от действия погодных факторов.

Установку выполняют по схемам:

  • стандартная — фиксация прибора на полотне, для крепления рычага используют коробку;
  • параллельная — применяют монтажные детали (уголки), рычаг ставят в синхронном направлении;
  • верхняя — устройство крепят вверху лутки, а рычаг располагают на створке.

Часто в проем попадают препятствия в виде перемещаемых предметов или полотно подпирают камнями, клиньями. Этого делать нельзя. Иногда наблюдается опущение створки и трение нижней части об пол или лестничную площадку.

Чтобы схемы работали правильно, регулировку проводят в рамках рекомендуемых параметров для искомой модели. Доводчики регулярно осматривают, меняют масло, если оно начинает подтекать. Регулярный отказ в работе становится причиной замены самого прибора.

Стандартная установка

Классический сценарий предполагает крепление корпуса на створке двери, рычажную подошву ставят на верхней обвязке коробки, иногда на стене чуть выше лутки. Стандартная установка дверного доводчика производится наружу, т. е. со стороны коридора, а дверь открывается на себя.

Стандартный вид монтажа доводчика использует 100% мощности прибора

Это важно, если вес двери приближается к допустимой нормативной нагрузке механизма. При такой схеме получается максимальный угол открывания полотна

В закрытом положении балансировочная рукоятка располагается под углом 90° к двери. Способ применяют, если есть место для разворота рычага и полотно соответствует нормативным размерам. Выступающая рукоятка портит вид помещения и бросается в глаза в узких прихожих и коридорах. Механизм подвержен нападению вандалов или тех, кто просто пожелает повиснуть на рычаге.

Верхняя установка

Способ, полностью противоположный стандартной схеме. Доводчик с рычагом располагают внутри комнаты, при этом не видно петель, полотно открывается от себя. Коробку механизма ставят на верхней части лутки, а рычажную подошву фиксируют на полотне. Так можно установить доводчик на дверь для входа и на внутренних проемах, если нельзя применить стандартную систему.

Механизм использует мощность, которая приближена к номинальным допустимым значениям, при этом теряется до 10% эффективности. Угол открывания находится в пределах 90-95% от максимально возможного. Идеально подходит для монтажа на входной группе дверей, т. к. внутреннее расположение избавляет механизм от негативных погодных факторов.

Верхний способ крепления используют на тонких дверных створках, т. к. нагрузка приходится на верхнюю коробочную обвязку. К минусам относят выступ от рычага, но уже не снаружи, а внутри помещения. Механизм также легко поломать. Притолока двери должна иметь достаточную высоту, чтобы корпус вверху не мешал пройти в проем.

Нестандартная параллельная

Способ применяют, если доводчик нужно сделать незаметным. Прибор монтируют внутри комнаты, дверные петли не видны, полотно открывается от себя. Коробку механизма фиксируют на полотне, а рычажную подошву ставят под верхним коробочным ригелем. Особенность в том, что подошва и рычаг соединяются специальной монтажной деталью в виде уголка, чтобы рукоятка могла складываться и располагаться параллельно плоскости закрытой створки.

Метод верхней фиксации подходит для общественных мест, где есть возможность небрежного обращения и поломки рычага. Модель аккуратно смотрится в проеме, в сложенном положении не представляет интереса для вандалов. Способ используют, если стандартной установке мешает стена или потолок при верхнем расположении. Часто ставят в варианте с тамбуром и двумя дверьми.

Виды механизмов и их устройство

Чтобы лучше понять принцип функционирования механизма, нужно проанализировать базовые его разновидности, так будет проще разобраться, как грамотно отладить дверной доводчик.

По большей части практикуются такие два вида данного приспособления:

кулачковый слайдовый – осуществляет мягкое скольжение, практикуется для полотен с малым весом;

По способу монтирования приспособления можно распределить на три основных вида:

Конструкции верхнего расположения (накладные) – это самые незамысловатые в пользовании устройства, их функции можно отрегулировать посредством нескольких винтов либо клапанов, размещенных на панели корпуса. Они монтируются в верхней части створки, что чрезвычайно удобно при установке. Для входных уличных дверей изготавливаются специализированные устройства с масляным наполнением, адаптированные для функционирования в жарком либо холодном климате.

По принципу действия устройства бывают следующими:

  • гидравлические;
  • пневматические;
  • электрические.

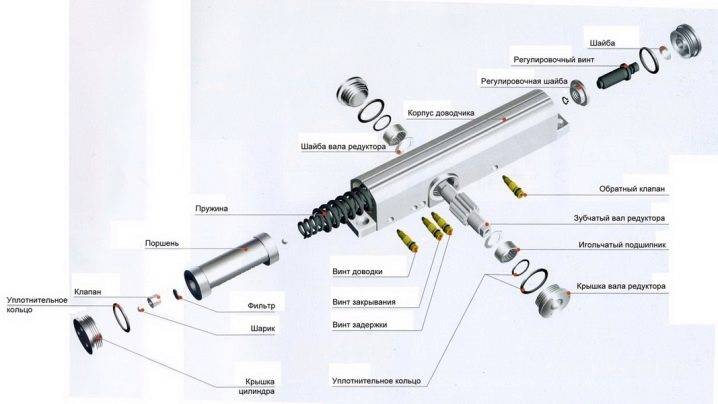

Структура приспособления

В структуру данного устройства включены следующие детали и механизмы:

  • литой корпус из алюминия;
  • пружина;
  • поршень;
  • регулировочные винты (клапана);

  • шестеренки;
  • игольчатый подшипник;
  • резиновые уплотнители;
  • крепеж.

Принцип действия доводчика

Базовый компонент конструкции – это пружинная система, которая при открывании двери сдавливается и аккумулирует энергию, требуемую для закрывания двери. Процесс сдавливания осуществляется посредством передачи усилия тягового устройства на пружину. Зубчатые шестеренки и рейки двигают поршень, при этом масло по внутренним каналам перетекает в свободную часть корпуса. Во время обратного хода двери пружина распрямляется и обеспечивает мягкое закрытие.

Установка входной двери в деревянном доме

В деревянном доме любые окна и двери монтируются не напрямую к стене, а через обсаду или окосячку

Окосячка — деревянный брус, который подвижно крепится к срубу (из бревна или бруса — не важно). Соединяется он за счет соединения типа «шип/паз» и держится за счет силы упругости

К этому брусу крепится уже дверная коробка.

Установка двери в деревянном доме: сначала делают обсаду

Это — необходимая мера. Ведь деревянный дом постоянно меняет высоту. Первые лет пять он садится — за счет усушки и уплотнения посадочных швов.  Первый год двери и окна не ставят вообще: слишком большие изменения. На второй год подвижки становятся менее выраженными, но присутствуют всегда. Потому жестко закрепить двери невозможно: их может заклинить или погнуть, или они будут мешать нормальной усадке сруба.

Для этого в дверном проеме вырубают паз. Делают обсаду из бруса в виде буквы «Т». Ширина паза должна быть чуть меньше толщины шипа: чтобы держались хорошо. Вставляют ее в шип, забивая кувалдой. На этом все. Никакого другого крепежа.

Обратите внимание: высота стоек намного меньше высоты проема: после установки притолоки должно остаться еще не менее 3 см на компенсационный зазор. Его закрывают минеральной ватой

Это тоже нужно для того чтобы при усадке двери не перекосились.

Установка входной двери в деревянном доме в разрезе

После установки обсады, в нее крепят коробку. Использование анкеров тут ни к чему. Нужны мощные саморезы или винты. Под них тоже обязательно засверливать отверстия, но сверло брать немного меньше диаметра

Обратите внимание: крепеж по длине не должен доходить до стены (на фото вверху это видно)

В этом видео показано, как делать обсаду, формируя в проеме паз.

В этом видео показан другой тип изготовления окосячки: в проеме формируют шип. С бензопилой получается все быстро, но такой уровень владения доступен немногим.

Подготовка к монтажу

Сначала нужно определиться, подойдут ли для крепления стандартные шурупы заводской комплектации, находящиеся в упаковке вместе с механизмом. Их можно использовать при креплении на дерево и металл. В металле сначала просверливаются отверстия меньшего диаметра, чем у шурупа.

При креплении на утеплитель металлической двери, облицованный шпоном, потребуется сверлить сквозные отверстия и использовать шпильки с резьбой, шайбы и гайки.

При креплении на непрочную пластиковую облицовку также желательны сквозные шпильки. Но шайбы лучше использовать большие, чтобы избежать опасности выламывания пластика от нагрузок.

Также особого крепления требует установка на тонкий алюминиевый профиль: здесь используются бонки, стальные цилиндры с резьбой.

Сегодня дверные полотна и утепление для металлических дверей делают из материалов с разными свойствами. Поэтому заочно рекомендовать оптимальный крепеж при каждом варианте невозможно. В каждом индивидуальном случае нужно руководствоваться здравым смыслом и опытом.

Но есть закономерность. Непрочные двери самые легкие, поэтому на них требуются доводчики первых классов, с небольшим усилием, которые не требуют мощного крепления.

Разметка места крепления

Это ответственная операция. От того, как правильно будет расположен механизм, зависит качество его работы. Плоскость корпуса механизма должна плотно прилегать к полотну.

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

  • накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
  • напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
  • скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

  • Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.

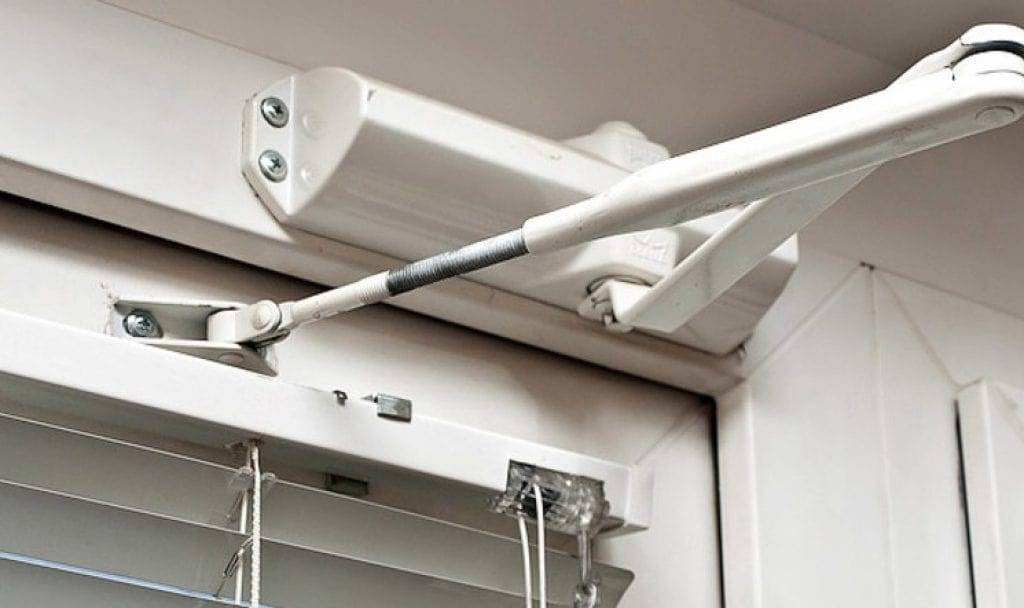

  • Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
  • Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

  • рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
  • основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна

Заменить его может встроенный в слайдер специализированный стопор.

Виды доводчиков

Для начала, я расскажу немного о доводчиках, что они представляют собой. Доводчик крепится на дверные полотна, и делает закрывание двери тихим и плавным. С доводчиком дверь закрывается самостоятельно, и аккуратно. Благодаря ему полотно дольше прослужит.

Доводчики делятся на три вида, выбор не большой, но можно подобрать по вкусу.

Верхние доводчики, самые распространенные,  легки в установке. Их можно увидеть на входных дверях в здании.

Устройства механизма делятся на два вида:

  1. Зубчатый привод, популярный вид;
  2. Со скользящим стержнем. Есть шансы вырваться вперед по популярности.

Напольные (нижний), такой вид доводчика выйдет немного дороже, способ монтажа сложнее. Отличие между «верхним» и «нижним», в том, что у второго вида отсутствует рычаг приводящий ось в движение. Очень хорошо подходит для дверных конструкций, которые открываются в обе стороны. Напольный доводчик, можно увидеть на стеклянных дверях.

Скрытые доводчики. Такой вид практически не заметен. Монтируется в дверь при ее изготовлении, нижняя часть устанавливается в пол.

Они делятся на два вида:

  1. Скользящий стержень – схож с верхними доводчиками, отличается своей миниатюрностью, легко спрятать в дверном полотне или коробке;
  2. Петля-доводчик – маленькое на столько, что вся система встроена в дверную петлю. Очень удобный вид доводчика, имеет ряд недостатков. Первый, его нельзя установить на массивные полотна, а из-за размера теряется рабочий ресурс, такую систему стоит правильно установить иначе все будет «впустую».

Классификация доводчиков

Поскольку вес и размер полотен различен, а наугад покупать количество доводчиков нет смысла. Так как на дверную массу в 20 кг. не нужно большого количества доводчиков, ведь от их переизбытка дверное полотно будет открываться сложнее.

КлассШирина двери (см.)Масса двери (кг.)
1до 7,5до 20
2от 7,5 до 8,5от 20 до 30
3от 8,5 до 9,5от 30 до 50
4от 9,5 до 11от 50 до 80
5от 11 до 12,5от 80 до 100
6от 12,5 до 14от 100 до 120
7от 14 до 16от 120 до 160

Думаю, эта таблица поможет разобраться с количеством приобретения доводчиков на дверь.

Какой доводчик выбрать

Выбор зависит от пропорций дверной коробки, от веса и размера. Можно взять два вместо одного, но более мощного.

Для дверей расположенных внутри помещения используют от 3 до 5 класса. Если дверная конструкция достаточно легкая, то можно использовать классы ниже, например 1 или 2. Если дверное полотно достаточно тяжелое, то необходимо выбирать из 5 и 6 класса. А 7 класс подходит для бронированной двери.

Принцип действия

Он состоит из корпуса с механизмом, и рычажной тяги. Механизм оснащен мощной пружиной, она расположена в капсуле с маслом, когда происходит сжатие (когда открывают дверь), пружина плавно возвращается в первоначальное положение (происходит закрытие полотна). Думаю, более подробно описывать механизма работы не имеет никакого смысла. А принцип работы понятен.

Технология установки доводчика

Выбирают доводчик по ширине и массе двери, используя таблицу европейского стандарта EN 1154. Так, для ширины двери до 750 мм и массе до 20 кг достаточно доводчика класса EN-1, при параметрах 850 мм и 40 кг – EN-2, и так далее. Класс устройства указан в документации. При невозможности подбора доводчика нужного класса для тяжелой двери можно установить два устройства, равномерно распределяющих нагрузку
Выбираю место и тип установки доводчика. При этом в первую очередь оценивают направление открывания дверей.  Если дверь открывается «на себя», корпус доводчика монтируют на верхнюю часть дверного полотна со стороны петель, если «от себя» – корпус устанавливают на дверную коробку, а к полотну двери крепят рычаг. Независимо от типа тяги – канальная или рычажная – доводчики накладного типа монтируются по одинаковой технологии.

Прикладывают монтажную схему в масштабе 1:1, приложенную к доводчику, одновременно к дверному полотну и косяку и керном сквозь бумагу размечают места выполнения отверстий. Схему необходимо брать ту, которая соответствует выбранному типу установки.
Просверливают отверстия необходимого диаметра в дверном полотне и коробке. Если дверь выполнена из тонкостенного металла или алюминиевого профиля, необходимо использовать специальные крепежные приспособления – бонки, не позволяющие металлу деформироваться в месте крепления элементов.
С помощью саморезов крепят через просверленные отверстия корпус доводчика и башмак рычага или реечную планку. К корпусу доводчика с помощью идущего в комплекте винта прикрепляют ответную часть рычага, соединяют рычаг в колене.

Регулируют коленный рычаг так, чтобы он был установлен под углом 90 градусов к плоскости дверного полотна в соответствии с картинкой. Рисунок «А» соответствует установке доводчика в режим работы «с дохлопом», рисунок «Б» ­­­– без дохлопа.

Приступают к регулировке усилия закрывания дверей. Для этого открывают дверь, оценивают скорость закрывания и с помощью регулировочных винтов доводят ее до желаемой.

При регулировке доводчика в режиме с «дохлопом», устанавливаемого на дверях с защелкой или кодовым замком, необходимо четко отрегулировать скорость и усилие закрывания двери в двух зонах: в начальной зоне в диапазоне от 180 до 15 градусов и в конечной, от 15 до 0градусов

Скорость и усилие в конечной зоне для успешного захлопывания двери  должны быть чуть больше, однако существенной разности скоростей следует избегать.
При регулировке важно не переусердствовать с выкручиванием винтов, иначе может произойти разгерметизация корпуса доводчика с утечкой масла, в результате которой он выйдет из строя.
Некоторые модели доводчиков имеют дополнительные опции, например, торможение открытия. При регулировке их также доводят до желаемого уровня.

Регулировка доводчиков

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

  • Пассатижи.
  • Ключи гаечные.
  • Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Работа доводчика аналогична работе автомобильного амортизатора.

  • Человек, прикладывая некоторое усилие, открывает дверь.
  • Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
  • Пружина взводится, и при освобождении начинает обратный ход.
  • Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
  • Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
  • Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
  • Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
  • Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

Установка дохлопа

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°. В таком диапазоне полотно должно закрываться достаточно медленно и надежно

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

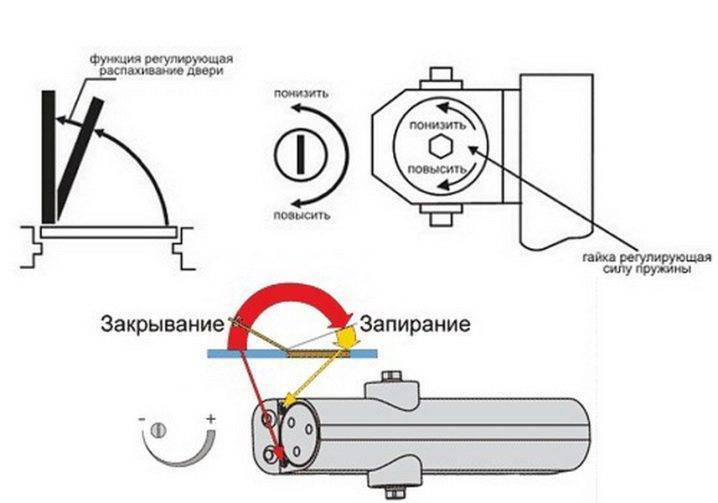

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

  • Двери остаются открытыми при их распахивании на нужный градус.
  • В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.
  • Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
  • При неполном распахивании, полотно перемещается в обычном режиме без задержек.
  • Величина натяжения пружины устанавливается регулировочной гайкой.
  • Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Что представляет собой доводчик?

Основные преимущества

Доводчики уже зарекомендовали себя в качестве полезного приспособления, обладающего высокими эксплуатационными характеристиками, куда входят и технические, и конструктивные параметры. Те, кто уже произвёл монтаж прибора и применяет его, указывают на комплекс достоинств механизма, который к тому же не требует особенных мероприятий по уходу и достаточно практичен в использовании.

Так почему же доводчики пользуются спросом? Можно выделить следующие преимущества устройства:

  1. Материалы, из которых изготовлены доводчики, совершенно безопасны как для детей, так и для взрослых. Они не вызывают аллергии и потому применимы ежедневно даже в быту.
  2. Правильная работа доводчика помогает устранить звуки, исходящие со стороны улицы, таким образом, повышается шумоизоляция помещения.
  3. Вы можете перестать бояться сквозняков и ветра. Соответственно, в комнате, на входной двери которой размещено изделие, лучше сохраняется и быстрее накапливается тепло.
  4. Какова бы ни была модель приспособления, независимо от особенностей конструкции, любой доводчик следует настроить по технологической карте. О том, как работает прибор и каким набором функций обладает, также можно узнать в этой карте и инструкции.

Механизм устройства

Даже если вы не новичок и ознакомлены с основами монтажа изделия, всё равно перед процессом установки и использования рекомендуем тщательно изучить именно вашу модель.

В целом доводчик всегда оснащён каркасом и рычажной тягой, которые в совокупности позволяют открывать и закрывать дверь. В зависимости от материала, из которого произведена дверь, подбирается пружина устройства, главным параметром здесь выступает вес двери. Пружина содержится в специальном корпусе, наполненном техническим маслом. Гидравлические каналы позволяют маслу свободно перемещаться в пространстве ёмкости, возвращая пружину на своё место после того, как она сжалась.

Как отрегулировать и откорректировать работу приспособления? Достаточно вооружиться винтами, расположенными на торцевой части каркаса. В более новых механизмах встроен добавочный клапан, замедляющий скорость закрытия двери, что обусловливает их постепенный ход и в конце прихлоп, означающий плотное прижатие конструкции к дверной коробке.

Разновидности доводчиков на двери

В большем количестве выпускаются устройства, размещающиеся вверху двери, встречающиеся в магазинах, офисных помещениях. В качестве рычага могут выступать колено или скользящая шина.

Если же в двери невозможно сделать отверстия, применяются напольные изделия. Их располагают в углублении в напольной поверхности под дверной осью. Неудобство состоит в том, что эту модель нельзя обустроить после установки дверей, она закладывается ещё на этапе строительства здания.

В продаже имеются и скрытые механизмы, фиксирующиеся внутри дверного полотнища в паз, находящийся сбоку или вверху дверной конструкции

Обращаем ваше внимание на то, что такой экземпляр применим для двери весомой ширины (от 4 см и больше)

Если вы хотите, чтобы дверь открывалась и закрывалась с большим усилием, следует правильно подобрать пружинное устройство. Не советуем выбирать лёгкое открытие, лучше придерживаться золотой середины.

Дополнительные функции

Дорогостоящие, качественные приспособления оснащены дополнительными функциями, упрощающими применение механизма. Среди часто встречающихся:

  1. Контроль над скоростью закрытия дверной конструкции (двумя методами). Первый предусматривает изменение скорости в главном диапазоне, второй способен снизить диапазон продвижения двери во время закрытия.
  2. Фиксация двери в раскрытом положении. Может пригодиться при транспортировке в помещение больших грузов, а также уместна для проветривания в летние дни.
  3. Ветровой тормоз. Благодаря этой функции усилие, приложенное для открытия двери, смягчается. Пригодится, чтобы избежать внезапного открытия двери во время сильного ветра, что защищает дверь от ударов о настенную поверхность.
  4. Задержка закрывания. Закрывание происходит более плавно, позволяя группе людей беспрепятственно выйти из комнаты.

Несколько советов по эксплуатации доводчика

Правильное применение и своевременное обслуживание могут заметно продлить срок службы важного и полезного для создания домашнего уюта устройства. Конструкторы спроектировали его прочным и выносливым, рассчитанным на десятки тысяч циклов открытия

Главное — не мешать механизму выполнять свои обязанности привратника.

Правила работы приведены в руководстве пользователя. Их нужно внимательно изучить и не забывать основные пункты:

  1. Не следует ускорять движение полотна, придерживая или налегая на него.
  2. Недопустимо подкладывать под дверь камни, доски и другие предметы, чтобы заблокировать конструкцию на время переноски вещей или вентилирования помещений. Для этого нужно разъединить рычаги. В некоторых моделях есть режим фиксации в открытом виде.
  3. Нельзя вешать на дверные ручки сумки и другие тяжелые предметы и разрешать детям кататься на них.

Невыполнение этих простых и разумных требований приведет к повышенному износу и преждевременному выходу доводчика из строя. Большинство моделей ремонту не подлежат — их придется менять.

Доводчик установить можно самостоятельно, соблюдая несложную последовательность операций. При этом необходима точность и аккуратность. Выполнение простых правил эксплуатации позволит продлить срок работы доводчика.

В каких случаях необходима процедура?

Корректировка работы дверного доводчика является довольно простым делом. Настройку можно без проблем выполнить собственными руками. Стоит разобраться, в каких ситуациях может потребоваться регулировка параметров данного механизма. Первое, что необходимо запомнить – длительность бесперебойного функционирования всякого механизма напрямую базируется на качестве его техобслуживания в течение всего периода эксплуатации. Вследствие этого 1–2 раза в год требуется осуществлять обследование доводчика и устранять мелкие неисправности

В особенности это важно в период переходной смены сезонов

Летом и зимой условия климата колоссально разнятся. Большая часть доводчиков наполняется маслом, а как известно, всякая жидкость меняет свое состояние при изменении температуры окружающей среды. В частности, зимой масло принимает более густое состояние и ход дверного полотна становится более медленным. Летом все получается противоположно, поэтому требуется подготовить доводчик до требуемого уровня. Регулировка приспособления также нужна, если вы заприметили какие-то неисправности или вам просто не нравятся установленные настройки. Если устройство начало тормозить либо закрытие дверного полотна происходит чересчур жестко и быстро, скачками, долгое время не притягивается, все это можно попробовать откорректировать. Несколько сложнее складываются дела, когда приспособление вышло из строя, поскольку простая настройка будет уже неэффективной и понадобится выполнение ремонтных работ.

На что нужно обращать внимание при выборе


Таблица классности дверных доводчиков

  • Классность. Одним из основных свойств дверного доводчика считается усилие, которое он способен развивать при закрывании двери. Оно позволяет условно разделять доводчики на 7 классов. Выбор оптимального должен основываться на таких показателях, как вес двери и ширина дверного полотна. При этом на самые лёгкие и узкие двери (например, дверцы шкафа) должен устанавливаться доводчик 1 класса, а на самые тяжёлые и широкие – 7 класса. Если габариты и вес двери соответствуют разным классам, лучше отдавать предпочтение высшему, обеспечивая тем самым запас прочности и долговечности. Нежелательно устанавливать невероятно мощный доводчик на лёгкую дверь. Он будет создавать лишнюю нагрузку на петли, провоцируя их преждевременный износ и выход из строя.
  • Наличие дополнительных функций. У простых и бюджетных моделей они, как правило, отсутствуют. А более дорогие могут быть оснащены функцией тормоза открывания и закрывания, фиксации двери в открытом положении, возможности регулировки дохлопа и т.д.
  • Способность работать при экстремальных температурах без дополнительных регулировок, например, ниже -45 и выше +70.
  • Тип двери. На противопожарные двери можно монтировать лишь специальные устройства, в которых есть электрогидравлические или электромагнитные элементы.
  • Рабочий ресурс и наличие защиты от неправильного использования. Первый определяется минимальным количеством циклов открывания и закрывания двери, которые устройство должно отрабатывать без ухудшения своих рабочих характеристик. Современный качественный дверной доводчик может отрабатывать 500 тыс. циклов и более. Нередко он может быть оснащен специальным клапаном, который обеспечивает защиту доводчика от неправильного использования.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
