Какой котел надо использовать?
Это достаточно сложная задача, при решении которой необходимо учитывать множество различных моментов.
1. Выбор вида топлива. Ориентироваться надо на доступные и дешевые энергоносители, лучшим считается магистральный газ. При его отсутствии использовать другие виды топлива:
- твердое (уголь, дрова, торф, пелеты и т.д.);
- жидкое (солярку);
- электрическую или какую-либо другую энергию. Топливо надо выбирать наиболее дешевое и доступное, учитывая, что эти затраты определят в дальнейшем ваши расходы на обогрев дома.
2. Каким образом будет использоваться котел – только как элемент системы отопления или еще как источник горячей воды. В зависимости от назначения можно выбрать двухконтурный или одноконтурный котел.
3. Какую площадь необходимо обогревать, создавая домашнее отопление своими силами, и характеристики отапливаемых помещений. При подобном расчете надо учитывать практически все:
- географическое расположение дома;
- количество этажей;
- материал, из которого изготовлен дом, толщину стен, использование при его постройке утеплителя и т.д.;
- периодичность работы котла, возможность его функционирования в автоматическом режиме;
- место расположения, габариты, возможность и необходимость проведения регламентных работ и обслуживания;
- наличие или возможность создания необходимой вентиляции для удаления продуктов сгорания.
Приведенные вопросы представляют лишь незначительную часть тех, на которые вы должны ответить, прежде чем вами будет создана система отопления дома своими руками.
Устанавливаем отопление: схема и порядок работ
Водяное отопление своими руками производится по четкому плану действий.
Итак, у вас нарисована схема частного дома, на ней отмечены будущие батареи, просчитана длина труб, вы уже определились с системой отопления дома, изучили видео и готовы приступать к строительным работам своими руками.
По возможности, система секций должна быть шире оконного блока.
Однако на практике это не всегда выдерживается. Если окна частного дома не пропускают холодный воздух внутрь помещения, то суммарная длина всех секций может быть меньше, чем окно.

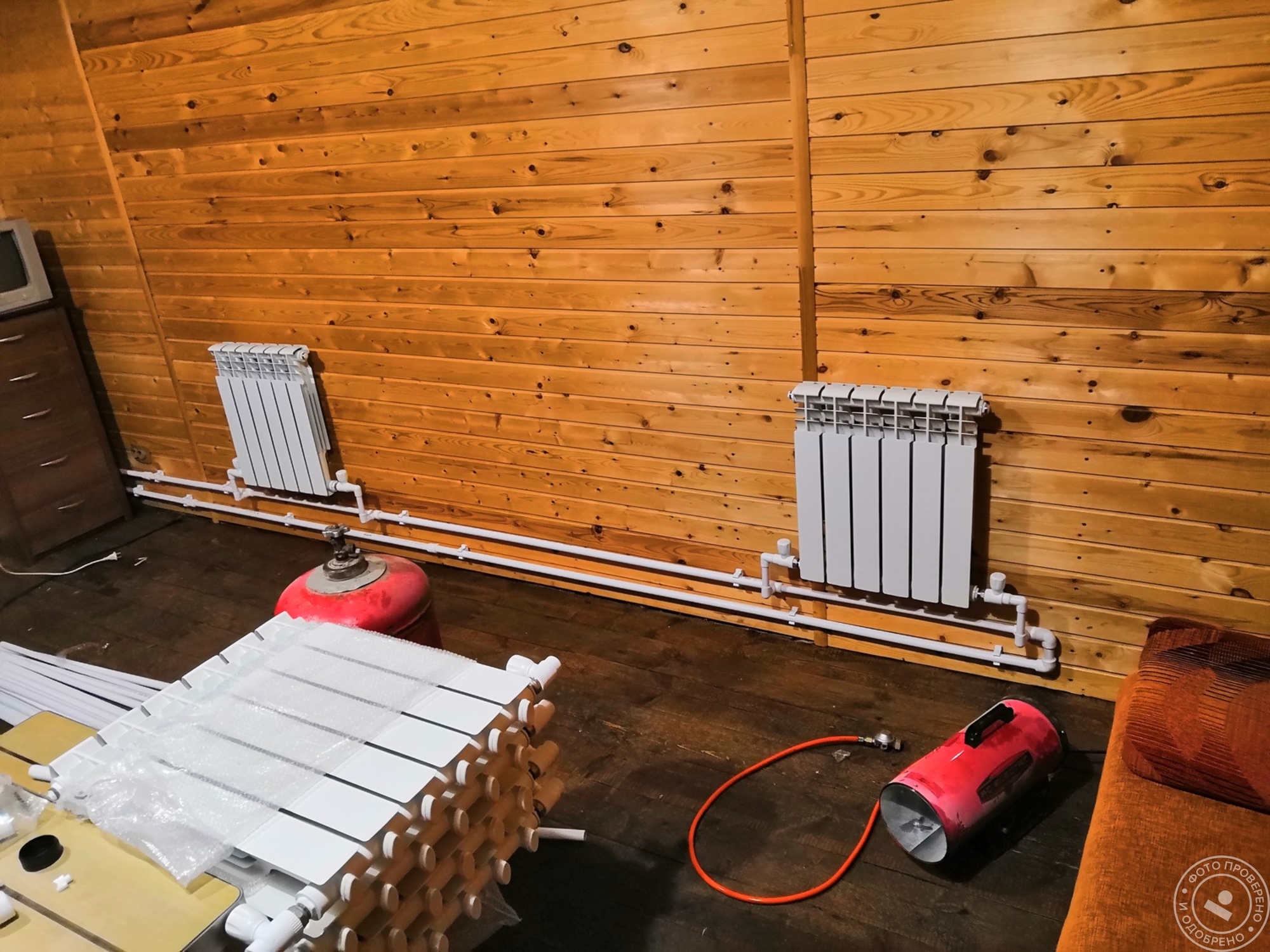

Установка радиаторов осуществляется четко по уровню и всегда ниже оконного проема. Красота, конечно, важна, но не первостепенна.
Случайно допущенный уклон, даже небольшой, создаст эффект подземной речки – со стороны приподнятого края будет раздаваться журчание жидкости. Поэтому проверяйте установку уровнем.
Важно соблюсти расстояния от пола и от стен. Идеальным принято считать расстояние от батареи до стены 3-5 м, а до пола – не более 10 см
Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского.
К развешенным радиаторам подводится штроба. Рассчитайте так, чтобы остался паз глубиной 4-6 мм от фитинга до края — при нагреве труба может увеличиться.
Используйте длину менее 10 метров или вваривайте изгибы для компенсации теплового расширения.
Есть варианты применения медных или нержавеющих труб, однако наиболее хорошо себя зарекомендовали в сочетании «цена-качество» армированные полипропиленовые.
Они относительно недорогие и их удобно монтировать.
Существуют разные модели подключения радиаторов, проводящих водяное теплоснабжение.
Нижняя схема (подвод и отвод присоединяются к нижним патрубкам секций), она чревата теплопотерями 12-15% и неравномерным прогревом батарей.
При одностороннем подключении подвод монтируется к верхней части секции, а обратка – к нижней части этой же секции. При таком подключении все секции прогреваются равномерно.
Если количество секций значительно, то оптимально применять диагональное подключение. Оно отличается от одностороннего тем, что отвод монтируется к нижней части противоположной секции.
Когда ясна схема подключения секций батарей отопления, приступаем к установке системы труб.
Конечно, стоит посмотреть видео монтажа и потренироваться на обрезках, оставшихся после того, как окончена установка трубы в штробу.
Оплавляем трубу и фитинг разогретым до 260 градусов паяльником. Совмещение нужно производить путем вдавливания меньшего сечения в большее.
Составляем схему отопления
Схема отопления жилья с использованием полипропиленовых труб ничем не отличается от схем с применением других материалов. Она может быть:
- одно- или двухтрубной;
- коллекторной.
Однотрубная схема подключения
Однотрубная используется для контуров малой длины в домах небольшой площади. Единственная труба поочередно соединяет все приборы и приходит к отопительному устройству через обратку. Циркулирующая жидкость теряет часть тепловой энергии, потому даже при установке регуляторов добиться равномерного обогрева всех помещений не получается.
Отопление в квартире или частном доме с двумя трубами предусматривает назначение по одной отдельной линии для подачи теплоносителя и для обратки. Продуктивность такого варианта несколько выше предыдущего, но вопроса с равномерностью прогрева радиаторов он не решает.
Двухтрубная схема подключения
Лучшим вариантом для частных домов значительной площади можно назвать систему отопления, устроенную по коллекторной (лучевой) схеме. От распределяющего коллектора, трубы (подающая и обратка) отходят к отдельным обогревающим приборам и малым контурам. При этом горячая вода подается на все участки одновременно.
Коллекторная схема устраивается с верхней либо нижней разводкой. Первый вариант предусматривает расположение магистрали в чердачном помещении, к отдельным контурам либо приборам спускаются стояки. В верхней точке для отведения воздуха обязательно устанавливается специальный клапан. Такой способ отопления частного дома своими руками используется при естественной циркуляции теплоносителя в зданиях высотой от двух этажей.
Коллекторная схема подключения
Нижняя установка подразумевает монтаж магистрали ниже уровня пола, стояки в этом случае уходят вверх.
Схемы систем по типам подвода теплоносителя
Основной проблемой правильного функционирования радиатора является необходимость организации равномерного распределения теплоносителя по всем его секциям. Теплая вода имеет меньшую плотность, поэтому стремится вверх батареи, вытесняемая холодной — с большей плотностью.
Подвод теплоносителя может осуществляться множеством способов.
Распространенные варианты:
- нижняя подводка;
- верхняя;
- диагональная;
- боковая.
Визуально все выглядит так, как и называется: при нижней подводке трубы подключены к радиатору снизу, при верхней — сверху и так далее.
Однако все не так очевидно в конструкции самого радиатора. Для управления движением горячей воды по необходимому маршруту используются разного рода перемычки.
Разные способы подключения также предполагают использование конструктивных решений всей системы отопления. В одних случаях необходим расширительный бак, в других — циркуляционный насос, в третьих — и то, и другое. В зависимости от вертикальной или горизонтальной системы, техническое помещение должно быть обустроено над или под отапливаемым помещением.
С верхней подводкой
Радиатор имеет верхний и нижний горизонтальные коллекторы и вертикальные каналы, которые их соединяют.
При подключении труб в верхней части батарей существует опасность, что теплая вода будет обогревать только верхний коллектор. Для того чтобы этого избежать, перед последним ребром ставится перемычка. Таким образом, теплоноситель, перед тем как попасть в обратку, принудительно проходит через все секции. По сути, эта перемычка трансформирует верхнюю подводку в диагональную, что повышает теплоотдачу.
Если перемычка отсутствует, практикуется диагональная обвязка: труба, подающая теплоноситель, подключается вверху, а обратка — внизу.
С нижней подводкой
Нижняя обвязка считается самой простой схемой. Котел устанавливается в цокольном этаже или подвале, главная труба подачи уходит вверх к расширительному баку, от которого обустраивается разгонный или стартовый участок. Высота этого участка трубы должна быть расположена на расстоянии не менее полутора метров выше первого радиатора. Труба подачи подключается в нижней части батареи, а с противоположной стороны подключается обратка. Таким же способом последовательно подключаются остальные радиаторы.
Если предполагается естественная циркуляция, при прокладке труб должен быть обеспечен уклон. Последний радиатор в цепочке должен быть выше котла, но не более, чем на три метра.
Оптимальным является установка циркуляционного насоса, а также использование байпасов и запорной арматуры на каждой батарее.
Стоит учитывать, что в случае перебоев с электричеством, насос будет отключен, и полноценный обмен теплоносителя будет обеспечиваться за счет естественной циркуляции, и в этом случае наклон труб призван ее улучшить.
Байпасы и система кранов позволят избежать отключения всей системы в случае выхода из строя одного из радиаторов. В этом случае отключен будет только аварийный участок.
Кроме этого, стоит помнить о необходимости установки кранов Маевского или автоматических воздухоотводчиков.
Варианты устройства двухтрубной системы
Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.
При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.
Вертикальная система с нижней разводкой
Устраивают ее следующим образом:
- От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
- Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
- От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.
При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.
Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы
Вертикальная система с верхней разводкой
В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.
Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.
Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам
Горизонтальная система отопления – три основных типа
Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:
- Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
- Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
- Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.
Вот так это выглядит:
Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей
При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.
Солнечный коллектор для отопления частного дома своими руками
Солнечный вакуумный коллектор
Гелиосистема отопления частного дома является хорошей альтернативой для организации дополнительного источника получения тепла. Для того чтобы сделать бесплатное отопление своими руками такого вида понадобится солнечный коллектор.
Принцип работы заводских моделей основан на передаче тепловой энергии от теплоносителя воде через теплообменник. Циркуляция жидкости, находящейся в сети трубок, происходит за счет разницы температур в верхней и нижней точках конструкции. В качестве дополнительного устройства для повышения КПД в бесплатное отопление частного дома на солнечном коллекторе может быть включен насос.
В вакуумных установках тепло от солнечного света передается особой газообразной смеси. Так уменьшается показатель инертности – нагрев воды через теплообменник происходит намного быстрее, чем для жидкостных моделей
Стоимость уже готовых моделей напрямую зависит от их номинальной мощности, конструктивных особенностей.
| Модель | Характеристики | Стоимость, тыс. руб. |
| Вакуумный с рамой | Только конструкция | От 62 |
| Коллектор для ГВС, 3600 л/сут | Вместе с магистралями | От 180 |
| ГВС+отопление | Включая накопительный бак | От 325 |
Конструкция самодельного солнечного коллектора
Учитывая столь высокую стоимость – можно ли сделать отопления дома бесплатной энергией самостоятельно? Для этого понадобится следующее:
- Деревянная рама. Оптимальный размер – 2000*1500 м,
- Трубки из прозрачного полимера – сшитого полиэтилена. К ним нужны фитинги и переходники,
- Теплообменник. Можно использовать от старого котла отопления. Лучше всего – от газового,
- Накопительная емкость.
На раму устанавливаются трубки, причем они должны располагаться вертикально. С помощью фитингов и переходников они формируют змееобразный контур. Для уменьшения тепловых потерь лицевая часть защищается листом прозрачного поликарбоната, который потом красится в черный цвет. Подробнее о технологии изготовления бесплатного отопления дома своими руками можно ознакомиться в видеоматериале:
Однако подобные проекты отопления частного дома бесплатно малоэффективны. Главным недостатком является зависимость от погодных условий.
Устанавливаем отопление: схема и порядок работ
Водяное отопление своими руками производится по четкому плану действий.
Итак, у вас нарисована схема частного дома, на ней отмечены будущие батареи, просчитана длина труб, вы уже определились с системой отопления дома, изучили видео и готовы приступать к строительным работам своими руками.
По возможности, система секций должна быть шире оконного блока.
Однако на практике это не всегда выдерживается. Если окна частного дома не пропускают холодный воздух внутрь помещения, то суммарная длина всех секций может быть меньше, чем окно.
Установка радиаторов осуществляется четко по уровню и всегда ниже оконного проема. Красота, конечно, важна, но не первостепенна.
Случайно допущенный уклон, даже небольшой, создаст эффект подземной речки – со стороны приподнятого края будет раздаваться журчание жидкости. Поэтому проверяйте установку уровнем.
Важно соблюсти расстояния от пола и от стен. Идеальным принято считать расстояние от батареи до стены 3-5 м, а до пола – не более 10 см
Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского.
К развешенным радиаторам подводится штроба. Рассчитайте так, чтобы остался паз глубиной 4-6 мм от фитинга до края — при нагреве труба может увеличиться.
Используйте длину менее 10 метров или вваривайте изгибы для компенсации теплового расширения.
Есть варианты применения медных или нержавеющих труб, однако наиболее хорошо себя зарекомендовали в сочетании «цена-качество» армированные полипропиленовые.
Они относительно недорогие и их удобно монтировать.
Существуют разные модели подключения радиаторов, проводящих водяное теплоснабжение.
Нижняя схема (подвод и отвод присоединяются к нижним патрубкам секций), она чревата теплопотерями 12-15% и неравномерным прогревом батарей.
При одностороннем подключении подвод монтируется к верхней части секции, а обратка – к нижней части этой же секции. При таком подключении все секции прогреваются равномерно.
Если количество секций значительно, то оптимально применять диагональное подключение. Оно отличается от одностороннего тем, что отвод монтируется к нижней части противоположной секции.
Когда ясна схема подключения секций батарей отопления, приступаем к установке системы труб.
Конечно, стоит посмотреть видео монтажа и потренироваться на обрезках, оставшихся после того, как окончена установка трубы в штробу.
Оплавляем трубу и фитинг разогретым до 260 градусов паяльником. Совмещение нужно производить путем вдавливания меньшего сечения в большее.
Особенности водяной отопительной системы
- естественный тип отопления самый дешёвый;
- такое оборудование не требует подключения к сети переменного тока;
- в такой системе может использоваться любой отопительный котёл.
Если рассматривать её недостатки, то хочется выделить такие проблемы:
- низкий уровень КПД;
- теплоноситель по батареям распределяется неравномерно;
- в такой системе обязательно устанавливается расширительный бачок;
- обязательное использование металлического трубопровода.
У многих может возникнуть вопрос, а почему именно трубы из металла? Всё просто, теплоноситель в такой отопительной системе циркулирует с очень высокой температурой, в особенности возле котла. Поэтому не любой пластик сможет выдержать такие тепловые нагрузки.
При наличии циркуляционного насоса всё происходит немного по-другому. Такой способ более эффективно распределяет теплоноситель по радиаторам. Также к положительным качествам принудительной циркуляции воды следует отнести использование трубопровода с небольшим диаметром. Так, если сравнить такие системы отопления, то диаметр труб при естественном движении теплоносителя почти вполовину больше, чем при использовании циркуляционного насоса.
Что потребуется для монтажа?
- котел или печь;
- трубы;
- радиаторы;
- расширительный бак;
- стандартный набор инструментов для монтажа.
До покупки всего этого стоит понять, как работает водяное теплоснабжение и разработать план для обогрева дома или дачи.
Схема выглядит так – разогретый котлом теплоноситель (это может быть вода или специальная смесь) поступает в радиаторы, в которых остывает, отдавая тепло помещению.
Прохладный теплоноситель возвращается в котел, где нагревается снова. За счет таких непрерывных циклов происходит отопление вашего помещения.
Системы водяного отопления разделяются на естественные и принудительные. Остановившись на первом варианте, вы будете независимыми от электричества для работы насоса.
Перемещение жидкости по системе происходит за счет законов физики – горячий теплоноситель расширяется и устремляется вверх, а, снизив температуру, он уменьшается в объеме и опускается вниз.
При естественной циркуляции необходимо соблюсти уклон всех труб не менее 2 градусов (в идеале — 3-5), избегать труб малого сечения (для стояка подойдут трубы 40 мм, подводку к секциям отопления можно осуществить трубами, сечением 22-24 мм).
У естественной циркуляции есть серьезные недостатки: не допускается внутренняя разводка — при снижении уровня воды в расширительном баке, перемещение жидкости затруднено.
Также она применима только в случаях, когда расстояние по трубам между котлом и самым дальним радиатором не превышает 20 метров, а площадь отапливаемого помещения менее 150 кв.м.
Как видно, естественная циркуляция со своими ограничениями применима не всегда. В принудительной системе течение теплоносителя регулируется циркуляционным насосом.
Конечно, приобретение насоса – это дополнительные финансовые траты при покупке и плюс к счетам за электроэнергию ежемесячно, но зато посмотрите, какие преимущества – вы избавлены от необходимости четко выверять угол наклона, нет надобности соблюдать широкое сечение стояков, есть возможность сделать внутреннюю разводку труб и подключить, например, «теплый пол».
Различают две системы водяного отопления – одноконтурную и двухконтурную. Установка первого варианта предполагает только отопление.
Второй вариант, помимо отопления, обеспечивает помещение горячей водой и очень удобен на даче, в случаях, когда не планируется монтаж отдельного источника теплой воды.
Схема однотрубной разводки
В отопительной системе данного типа нагретый теплоноситель последовательно протекает по всем радиаторам, отдавая при этом приборам часть тепловой энергии. Эту схему предпочитают выбирать в том случае, если для устройства системы обогрева помещения выделен небольшой бюджет. Ведь для прокладки однотрубной системы понадобится минимальное количество труб, а также сопутствующих расходных материалов.
Нельзя не указать и на ряд недостатков, характерных для однотрубной системы отопления с верхней разводкой, а именно:
- отсутствие возможности осуществления раздельного регулирования уровнем теплоотдачи для каждого отдельного радиатора;
- снижение количества отдаваемого батареями в помещение тепла по мере их удаления от отопительного котла.
«Ленинградская » схема отопления разработана с целью решения проблемы независимой регулировки уровня теплоотдачи каждой отдельной батареи. В однотрубной системе вода идет через все установленные радиаторы последовательно. Установка запорных кранов на каждую батарею и монтаж байпаса (обходной трубы) позволяет обеспечить циркуляцию теплоносителя при отсекании какого-то отопительного прибора.
Однотрубная разводка системы отопления «Ленинградка» позволяет обеспечить отключение отдельных радиаторов с помощью запорных кранов, при этом движение теплоносителя продолжается по обходной трубе
Монтаж трубопровода
Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:
- раскладка элементов согласно схеме;
- сварка или пайка труб;
- соединение с помощью фитингов;
- присоединение отопительных приборов.
В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.
Как спаять отопительный трубопровод
Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.
Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.
Крепление трубопровода к стене
Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.
Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.
Крепление радиаторов
Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.
Схемы отопления из полипропилена для частного дома
- однотрубная или двухтрубная;
- двухтрубная с горизонтальной разводкой;
- двухтрубная с вертикальной разводкой;
- коллекторная.
Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.
Двухтрубная схема с горизонтальной разводкой
В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.
Схема вертикальной разводки
Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.
Использование распределительного коллектора
В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.
Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.
Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.
Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.
Просмотров:
1 370
Как подключить радиатор отопления
Немаловажным фактором, обеспечивающим нормальную работу системы отопления, являются используемые радиаторы. Существует много разновидностей таких изделий, изготавливают их разной формы и из разного материала, добиваясь от них максимальной теплоотдачи, но основную роль при обогреве помещения играют другие факторы:
1. Количество секций радиатора. Установившаяся практика рекомендует задействовать одну секцию на обогрев трех кв.м. площади, при этом температура теплоносителя должна составлять семьдесят градусов.
2. Каким образом подключен радиатор к системе отопления. Приведенный ниже рисунок позволит оценить, насколько различается при различных способах подключения батарей эффективность обогрева:
Примеры подключения радиаторов отопления
3. В каком месте и как осуществляется установки радиатора.
Места установки радиаторов отопления
Эти данные должны заставить более тщательно отнестись к задаче определения места установки радиатора. И если обычно батарею располагают под оконным проемом (по центру), и это вполне правильное решение, то вот установка любых декоративных экранов или других предметов декора (шторы, занавески) ухудшает теплоотдачу и эффективность обогрева.
Существующее многообразие вариантов реализации системы отопления дает возможность любому выбрать наилучшим образом подходящий под собственные силы, умение и средства.
