Бетономешалка своими руками: как сделать из бочки, стиральной машины и не только, инструкции с чертежами, фото и видео

Стоит ли изготавливать такую самоделку?

Если ваши руки растут из правильного места, и вы любите «возиться с железками», то эта статья для вас. «Не мудрствуя лукаво» можно очень дешево изготовить крайне полезную в хозяйстве вещь, воспользоваться ею самому и потом давать на прокат знакомым и родственникам. Многие люди скептически относятся к самодельным вещам, считая, что заводское всегда лучше, но на самом деле это не всегда так. Приведем аргументы в пользу изготовления бетономешалки своими руками.

Самодельная бетономешалка стоит копейки, а польза от нее точно такая же.
Самодельную бетономешалку можно сделать по индивидуальному чертежу, например с учетом размера кузова или багажника вашего транспортного средства, на котором эта бетономешалка будет перевозиться.
С самоделкой проще разобраться, если она выйдет из строя во время работы, ведь сделали вы ее сами, значит и починить вам ее будет легче.
Вы, наконец, найдете достойное применение деталям от старой стиральной машины, которые валяются у вас в гараже, сарае или на балконе.

С плюсами определились, теперь поговорим о препятствиях, а препятствий этих тоже довольно много. Вот некоторые из них.

Изготовление кустарной бетономешалки требует времени, причем временные затраты весьма значительны.
Нужно уметь «обращаться с железом» и иметь желание поработать, в противном случае, лучше это дело не начинать.
Нужно иметь представление о конечном результате, идею и необходимые материалы и комплектующие для работы.

Какие материалы потребуются и что с ними делать?

Конструкция самодельной бетономешалки с двигателем не так уж сложна. Состоит она из трех главных элементов: двигателя, который приводит в движение емкость с бетоном, собственно емкости с осью и основы,на которой держится вся конструкция.

При подборе материалов и комплектующих нужно уже представлять, каких размеров будет бетономешалка. У габаритной бетономешалки большая емкость и она сможет перемешивать за один раз много бетона, но для нее потребуется мощный двигатель (от стиральной машины не подойдет). Кроме того такой агрегат в легковую машину не засунешь, придется для перевозки заказывать грузовичок, а это неудобно. Лучше сделать бетономешалку с маленькой емкостью, ее проще перемещать, к тому же для нее легче найти детали.

Для начала подготовим инструменты. Нам потребуется дрель, ступенчатое сверло, ножовка по металлу или болгарка, сварка, отвертки и напильники, набор гаечных ключей и плоскогубцы. Из материалов нам необходимы:

Емкость бетономешалки. В качестве емкости для бетономешалки можно использовать барабан от стиральной машины с запаянными отверстиями, круглый бак стиральной машины Ока, хотя он довольно большой. Некоторые используют в качестве емкости даже старые бидоны и фляги.
Двигатель от старой стиральной машины. Двигатель это тоже основной элемент, который заставит бетономешалку работать. Его придется установить и подключить своими руками. Кстати благодаря такому двигателю можно сделать наждак из стиральной машины своими руками, но об этом пойдет речь в другой статье.
Металлический уголок 50х50. Он нам пригодится для основы будущей бетономешалки.
Внутренности старой стиральной машины типа Сибирь, Ока или Вятка. Частично подойдут элементы от стиральных машин с фронтальной загрузкой.
Два колеса. Можно взять от старой тачки или тележки, главное чтобы они выдерживали значительный вес и хорошо перемещались по участку.
Металлический стержень на 4,5 см. Стержень нужен из прочной закаленной стали, поскольку он сыграет роль оси, которая и примет на себя вес конструкции. На нее нужно будет одеть колеса.
Металлические полоски шириной 50 мм и толщиной 4 мм.
Обрезок трубы диаметром 30 мм.

Как сделать установку основания агрегата

Основание бетономешалки, сделанной своими руками, обычно является устойчивым, иначе конструкция способна переворачиваться в процессе эксплуатации. Если загружать в нее бетон в больших количествах не планируется, то остов будет лучше изготовить из бруса квадратной формой и размером сечения 10х10 (15х15) см. Чтоб основание устройства не пострадало от вибрации, необходимо воспользоваться следующими способами соединения:

«В полдерева».
«В шип».

После сборки всей конструкции следует проверить прочность соединений, которые были проклеены, а также применить шурупы для большей надежности. Если сделанный агрегат планируется использовать длительное время, следует выбрать раму, которую необходимо сварить из железного уголка размером не меньше, чем 45х45 мм. Для этой цели подходит и швеллер.

Если бытовой сварочный аппарат не был приобретен ранее, рама укрепляется заклепками либо гайками с болтами. При необходимости основание оснащается колесами. При этом потребуется ось, не имеющая подшипников. Если есть возможность, можно просто крутить бетономешалку. Собирая основание, нужно непременно позаботиться о наличии ручек, с помощью которых агрегат будет легко переместить с одного места на другое.

Осуществляя сборку рамы, следует предусмотреть и подготовить специальное место, где будет находиться двигатель. Понадобится противовес, который не позволит опрокинуться агрегату в случае выгрузки из него раствора. Если потребуется выгружать бетон лопатой, то в данном случае противовес не нужен. Такие моменты необходимо предусматривать при создании чертежа конструкции бетономешалки.

Как установить мотор своими руками

Для качественной работы бетономешалки потребуется подобрать однофазовый двигатель, имеющий скорость вращения вала менее 40 об/мин. Мастера, самостоятельно создающие бетономешалки, рекомендуют использовать электродвигатель из стиральной машины , которая уже изношена. Двигатели этих устройств могут работать долгое время без перегревания. Узнать, как осуществить монтаж двигателя для бетономешалки, поможет видео.

Определяясь с выбором двигателя, следует учитывать, что бетоносмеситель должен вращаться со скоростью 20-30 об/мин. С этой целью используются различные виды редукторов, но наиболее подходящими приспособлениями являются шкив и приводной ремень.

Если стиральной машины, вышедшей из строя, в хозяйстве нет, можно установить двигатель от мопеда, работающего на бензине. Для такого мотора не требуется электропитание, он крепится к корпусу бетономешалки с помощью болтов. Основанием для крепления должны выступать кронштейн или рама, которые приварены к корпусу редуктора.

Привести в действие самодельную бетономешалку следует через ручное управление. Это мобильное устройство можно с легкостью переносить. Чтобы обеспечить максимальную устойчивость агрегата, его необходимо вкопать в землю под углом 30º.

Как собрать бетономешалку своими руками

Основание

Надежное основание бетономешалки обеспечивает устойчивость емкости при работе: она не должна шататься или падать, ставя под угрозу остальные элементы конструкции. Поэтому предпочтительна крепкая станина из металла, которую перед началом работы бетономешалки покрывают краской во избежание коррозии. Собирать станину надлежит с ее внутренней части. Сначала придется отрезать от уголка (швеллера) несколько частей. Определяющим фактором размера отреза должна быть величина будущей емкости. Стандартны размеры следующего образца:

55 см −2 шт.,
70 см –1 шт.,
78 см –1 шт.,
80 см–1 шт.,
81 см–1 шт.,
85 см –1 шт.

Отрезки по 70 см и 78 см вкупе с 55-сантиметровыми составляют сварную раму прямоугольной формы. Еще пара деталей крепится в соответствии с размерами двигателя – он прикрепляется к станине аналогичным образом. Заранее учитывается угол наклона емкости для замешивания бетона. Удобнее всего, если этот угол составит около 30 градусов.

Полочки крепления редуктора отрезают от уголков, а затем приваривают к ножкам станины, следя, чтобы вал емкости и валы редуктора лежали в одной плоскости. После этого в полочках проделываются отверстия, которые понадобятся под болты соединения. Шкив редуктора и шкив мотора также обязательно должны располагаться в одной плоскости, во избежание перегрузок двигателя. Мотор самодельной бетономешалки извлекается из отслужившей стиральной машины.

Из соображений безопасности и удобства, на самостоятельно собранную бетономешалку устанавливается выключатель пакетного типа, подключают который обычно через конденсатор.

Схожим образом изготавливается наружное основание. Хорошо, если на нем предусматривается ручка для опрокидывания бака с раствором цемента. Сыграть роль таковой сгодится швеллер либо отрезок трубы.

Иногда устанавливают поворотный механизм из двух шестеренок, на одной из которых находится колесо или поворотные ручки. Кроме того, нелишним будет сделать фиксаторы, ограничивающие колесико на два положения: замешивание и выгрузка. При повороте колеса шестеренка бака поворачивает его, заставляя вытекать раствор.

Колеса

Колеса закрепляются снизу станины на стержне или куске достаточно толстой арматуры. Концы металлического прута шлифуют во избежание потенциальных травм зазубринами.

Рабочая емкость

Бак вынимается из агрегата, на сливное отверстие ставится заглушка. Демонтируется активаторный механизм, а на его место устанавливается подходящего размера вал. Загодя на валу приваривают лопасти, которые также следует сделать из металлической полосы .

Для достижения симметрии лопастей вала их крепят также на металлическую полосу. Симметричное расположение обеспечивает отсутствие перекоса бака бетономешалки и стабильную работу мотора.

Емкость вместе с редуктором и двигателем закрепляется на станине. Редуктор с помощью ременной передачи соединяется с двигателем. Установленная на колеса бетономешалка, собранная своими руками, готова к работе.

Упрощенный вариант конструкции бетономешалки

Из стиральной машины, не слишком изношенной и обладающей запасом прочности, бак и двигатель извлекать необязательно. Отверстие слива заделывается, лопасти перемешивателя ставятся вместо активатора. В этом случае рабочей емкостью служит непосредственно корпус устройства. Однако поворотный механизм в данном варианте самодельной бетономешалки отсутствует, так что придется выгружать раствор вручную. Зато прочие элементы устройства находятся под защитой корпуса, что повышает надежность и долговечность конструкции. Самодельная бетономешалка не так сложна в изготовлении, как может показаться, тем более, что в глобальной сети достаточно видео, шаг за шагом демонстрирующих, как своими руками сделать бетономешалку. Обладая некоторым навыком выполнения ручных работ, запасом времени и инструментами, вполне возможно изготовить достойный аналог покупной бетономешалки.

Преимущества и недостатки конструкции

В домашних условиях, особенно на дачных участках, всегда проводятся работы, связанные с замешиванием раствора. Изготовление самодельного устройства для замеса бетона имеет свои преимущества:

самодельный бетоносмеситель обходится дешево;
размер устройства изготавливается любых параметров;
бетономешалка легче в ремонте, поскольку сделана своими руками.

Кроме положительных сторон имеются и недостатки. К ним относятся:

большие временные затраты по изготовлению;
необходимы навыки по умению обращаться с железом;
чтобы сделать ручную бетономешалку, требуется чертеж. Нужно иметь понятие о проектировании.

Механические смесители

Самодельная бетономешалка своими руками механического типа внешне очень похожа на гравитационную. Главное различие находится у нее внутри.

Это направляющие и рассекающие лопасти, приваренные к внутренним стенкам емкости. Они направляют падение переворачиваемых пластов, рассекая их при этом на отдельные части.

В этом случае сметь будет получаться более качественной и за более короткое время. Наличие лопастей изменяет сам принцип гравитационного перемешивания. Поэтому рабочую емкость можно располагать не только горизонтально, но и под углом, что позволяет более рационально использовать объем бетономешалки и делает работу более удобной.

Схематическое изображение механического бетоносмесителя.

Кроме этого, рабочая емкость, установленная под углом к горизонту, уже не требует наличия закрывающейся герметичной крышки, а вываливание готовой смеси можно осуществлять через постоянно открытое отверстие, переворачивая саму рабочую емкость.

Изготовление рабочей емкости

В качестве рабочей емкости можно также использовать стальную бочку, к внутренним стенками которой следует приварить стальные лопасти под углом 30-35 градусов. Высота лопастей должна быть равна четверти диаметра бочки. Возможен вариант приварки лопастей к вращающему валу, проходящему внутри.

Более сложным вариантом будет изготовление емкости собственной конструкции, этакой самоделки. Для этого понадобится отрезок стальной тонкостенной трубы с толщиной стенки 2,5-3,5 мм, диаметром не менее 800 мм и длиной не менее метра.

Опорную раму лучше всего изготовить из стальных профильных труб.

Одну сторону трубы заваривают стальным кругом. С другой стороны вырезают 4-6 треугольных сегментов, которые подгибают к середине и сваривают между собой. В итоге получается емкость, напоминающая грушу. Внутри груши приваривают лопасти, а по центру, с внешней стороны днища, — стальную ось для последующего закрепления приводного шкива.

Они менее подвержены изгибу, чем уголок, и имеют относительно небольшой вес. В конструкции рамы следует предусмотреть установку опорных колес, на которых будет лежать емкость, и площадку для установки электродвигателя.

Сама рама должна состоять из двух частей:

опорной, на которой будет держаться вся конструкция;
поворотной, на которую будет опираться рабочая емкость.

Опорная рама с ручкой и колесиками.

Опорная и поворотная части рамы соединяются между собой через короткие валы, закрепленные в подшипниках или втулках.

К одному из валов нужно приварить поперечную ручку для возможности наклона поворотной части рамы, а вместе с ней и рабочей емкости, которая будет лежать на раме, опираясь на колесики.

Привод механической бетономешалки

Привод для вращения миксера в устройствах такого типа встречается крайне редко и только при маленьком объеме рабочей емкости. Обычно для вращения используют электродвигатель, соединенный с миксером через ременную передачу.

Еще лучше соединять электропривод через редуктор, но сделанная своими руками бетономешалка в этом случае окажется слишком дорогой с точки зрения необходимых компонентов. В заводских конструкциях можно увидеть зубчатую передачу от двигателя, установленного сбоку от емкости, в месте наибольшего диаметра, но при самостоятельном изготовлении такое решение выполнимо только теоретически.

Инструкция: самодельная бетономешалка с двигателем от стиральной машины

Есть два вида бетоносмесителей:

Механический. Емкость приводится в движение силовым воздействием. Это практически то же, что мешать бетон в обычной емкости. Сколько сил и времени у вас уйдет на работу с ручным приводом? Поэтому лучше остановиться на следующем варианте.
Электрический. Бак приводится в движение электрическим двигателем.

Технология изготовления бетономешалки довольно простая. Но прежде чем приступить к работе, задумайтесь, сможете ли вы самостоятельно подключить двигатель? Если ответ положительный, тогда подготовьте все необходимое.

Комплектующие

Бочка от старой стиральной машины объемом 200 литров (желательно с вертикальной загрузкой). Именно такого объема достаточно для замеса оптимального количества бетона для работы.
Электродвигатель (мощность 200 Вт).
Шкив, приводной ремень, выключатель от стиралки.

Для изготовления основания нужен металлический уголок размером 50х50.
Колеса. Два колеса можно взять от старой коляски, тачки, телеги.
В качестве оси понадобится прочный стержень из металла на 4,5 см.
Редуктор.
Арматура.
Полоса из металла.
Шариковые подшипники.
Провод.
Шайбы и болты.

Инструменты

Болгарка.
Ножовка по металлу.
Дрель.
Паяльник.
Сварка с электродами.

Почему выгодно делать бетономешалку из старой стиральной машины? Потому что бак машины вполне подходит для замеса раствора, его сливное отверстие можно закрыть. Моторы старых стиралок достаточно прочные и надежные.

Комплексное использование всех элементов защищает двигатель от попадания посторонних предметов при работе. Это избавит вас от необходимости делать защиту.

Пошаговое выполнение работ

Перед тем как приступить к работе, вы можете подготовить чертежи, чтобы облегчить сборку конструкции. Один из чертежей представлен ниже:

Изготовьте каркас (основание)

Это важный момент, поскольку вся конструкция будет опираться на каркас. Основание должно быть прочным и устойчивым.

От приготовленных уголков 50х50 отрежьте две части по 60 см и четыре по 80 см. Отрезок 60 см служит основанием для опорного треугольника, отрезки 80 см – его ребра. Сложите и сварите треугольники. Поставьте их напротив друг друга.
Теперь приварите к ребрам треугольников два уголка по 50 см. Получается устойчивая конструкция.
К вершинам треугольников нужно приварить две гайки. Диаметр их отверстия должен быть больше, чем труба диаметром 30 мм. Затем эту трубу нужно потянуть через отверстия гаек и запрессовать концы. Труба должна свободно вращаться, но не соскакивать с места.
Изготовьте верхнюю часть. Возьмите два уголка длиной 1,4 м и три по 40 см. Те, что по 1,4 метра, положите друг против друга. Остальные расположите поперек на равном расстоянии, по типу лесенки. Приварите части друг к другу.
Основания готовой конструкции приварите к подвижной трубе. Располагать ее нужно поперек трубы по центру.

Корпус

К основанию каркаса арматурой прикрепите колеса.

Теперь на очереди бак. Удалите из бака активатор и закройте сливное отверстие. Установите вал или ось подходящего размера на место активатора. Из полосы металла изготовьте самодельные лопасти, которые будут перемешивать бетон. Их можно дополнительно закрутить с помощью плоскогубцев. Приварите лопасти на металлическую полосу и прикрепите к валу.

Чтобы своими руками установить большую бочку, положите ее на лесенку каркаса. Следите, чтобы большая ее часть контактировала с уголком. Приварите бочку к основанию для надежной установки. При этом дно бака должно обращаться к верхушкам треугольников.

Подключение двигателя

Подключается мотор к задней части бака. Для этого на уголках просверлите два отверстия. На корпусе мотора вы также заметите отверстия, приложите их к уголкам и закрепите болтами с гайками.

Чтобы двигатель не сломался из-за непогоды, изготовьте кожух из автомобильной камеры. Предусмотрите отверстия по бокам, чтобы не было перегрева.

Осталось подключить мотор к сети напряжения и проверить работу самодельной бетономешалки. Удобство такой конструкции в том, что лесенка наклоняется по типу качели. Поэтому готовый раствор можно с легкость вылить, наклонив бак.

Зная, как сделать бетономешалку из подручных средств, можно хорошо сэкономить и обзавестись собственной техникой. Действуйте последовательно, и все получится.

Принудительный замес: детали и узлы

Правильная конструкция бадьи самодельной бетономешалки

Описанная выше конструкция позволяет достаточно быстро и с приемлемым качеством залить фундамент под дачный домик или сарай. Если же вы затеваете строительство покапитальнее, вам потребуется принудительная бетономешалка. Они также доступны для самостоятельного изготовления, есть конструкции попроще и посложнее. Рассмотрим для начала отдельные узлы.

Бадья

Цилиндрическая бадья для механической или комбинированной мешалки – это, вообще говоря, нехорошо. Раствор в углах не перемешается как следует, или придется очень долго вращать, напрягаясь или расходуя электроэнергию. Исключение – бетономешалка с вращающейся горизонтальной бадьей и гребенчатыми миксерами, описанная ниже.

Бадью из бочки, самую доступную, следует хоть немного скруглить: надрезать сваркой и переварить в «яйцо» или «грушу», как показано на рисунке. Для небольших порций раствора отличная бадья получается из двух тазиков; оцинкованных или эмалированных – все равно. Если мешалка применяется от случая к случаю, пойдут и пластмассовые, скрепленные по ободу изогнутой корытцем металлической лентой, стянутой болтом. Днище одного из тазиков вырезается, и такая бадья может быть только наклоняемой: боковой выгруз устроить невозможно.

Горловину наклоняемой бадьи с верхним выгрузом необходимо в любом случае подкрепить поперечной планкой; лучше – двумя, вваренными накрест.

Привод

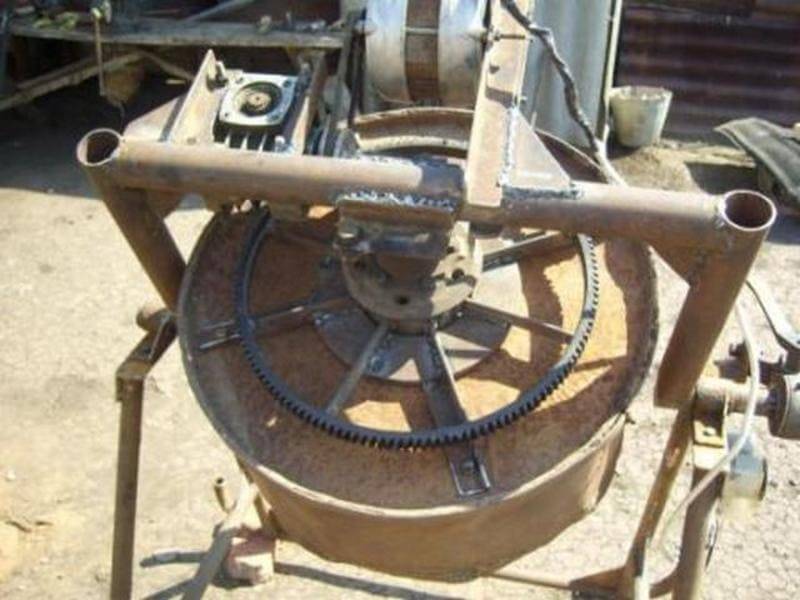

Зубчатый венец, используемый в мешалках заводского изготовления, дорог и самостоятельно его не сделаешь: нужно специальное оборудование. Для полноценной замены нужны следующие детали:

Маховик от автомобильного двигателя, подойдет старый от любой легковушки.
Шестерня-бендинг (которой стартер подключается к маховику) оттуда же.
Ступица колеса от того же автомобиля.

Как выглядит такой привод в сборе, видно на рисунке справа. Ось, на которой вращается маховик и бадья вместе с ним, коренным концом входит в муфту с шарикоподшипником качения №208, находящуюся внутри ступицы.

Это один вариант; второй – приварить ступицу к маховику, а к ступице болтами прикрепить за днище бадью. В таком случае подшипниковая муфта крепится к маховику, и нужна вторая муфта на подкреплении горловины бадьи. На подшипник верхней муфты при наклоняемой бадье с верхним выгрузом все время будет попадать раствор, поэтому такое решение оправдано лишь при горизонтальной бадье с боковым выгрузом и глухими днищами.

Если найдется механический редуктор с нужным передаточным отношением, отлично – достаточно подсоединить его к оси. Для наклонной бадьи предпочтительнее прямой редуктор; для горизонтальной – угловой, но тут уж дело мастера боится, смотрите сами, как вам удобнее будет.

Скорость вращения бадьи – 30-50 об/мин. При большей скорости раствор начнет разбрызгиваться, а при меньшей плохо перемешается. Для обеспечения нужной скорости зубчатую передачу при необходимости дополняют ременной, как показано на том же рисунке.

Мощность двигателя берут из расчета 20 Вт/л для наклонной вращающейся бадьи, 15 Вт/л для горизонтальной вращающейся и 12 Вт/л для неподвижной бадьи и миксера, вращающегося на оси. Указанная мощность – минимальная; большая, разумеется, не повредит. Объем относится к объему раствора обычной вязкости, а не всему объему бадьи. То есть, если у вас есть движок на 1,2 кВт, то в бадью из 200 л бочки можно будет загружать всего 60 л раствора обычного, и 45 л сухого на стяжку. Поэтому при выборе посудины для бадьи за объемом гнаться не следует, нужно прежде определиться с мотором и идти от него.

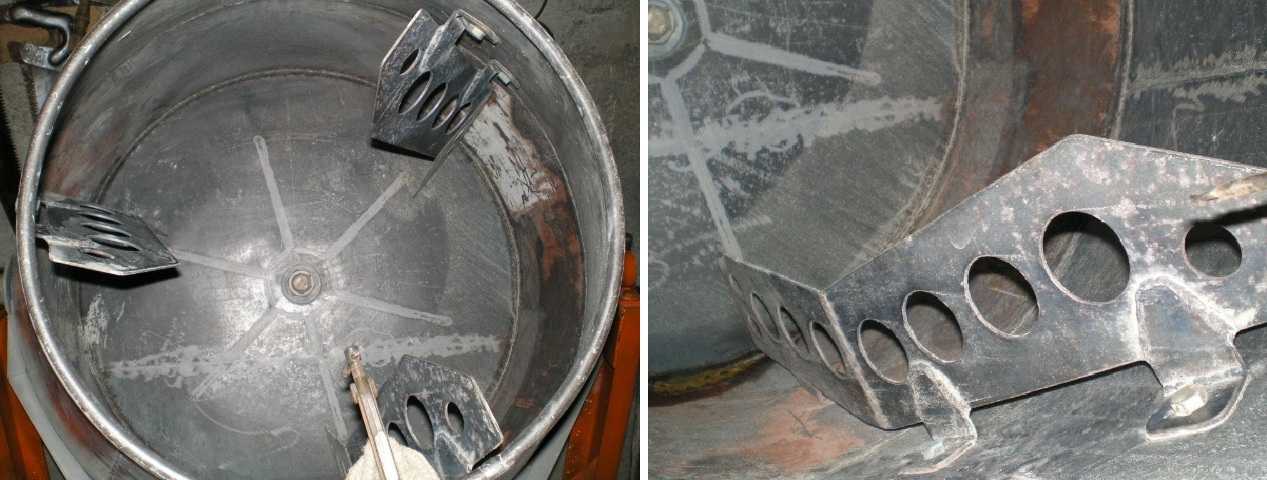

Миксер

Конструкция миксера для самодельной мешалки особого значения не имеет. Его конструкция важна для промышленных мешалок большого объема. А вот расположение имеет значение.

В самодельных мешалках, особенно с бадьей из бочки, миксер лучше приваривать к оси: знакопеременные нагрузки на тонкостенный сосуд не пойдут на пользу его долговечности. Исключение – во всем, кроме сложности изготовления, отличный гребенчатый миксер.

Материалы и инструменты

Для работы потребуются такие материалы и инструменты:

швеллер;
болгарка;
металлические карточные петли для дверки;
металлическая бочка минимум на 200 л (емкость должна быть целой, не иметь следов ржавчины и пробоин);
корпуса для подшипников;
сварочный аппарат;
металлические уголки (50*50 мм);
фланцы;
труба;
крепежные элементы;
арматура;
электродвигатель (его мощность зависит от предполагаемого объема работ, обычно хватает мотора от обычной стиральной машины).

Для расчета материалов надо использовать составленный раннее чертеж, кроме того, надо сазе же определиться, где будет установлена бетономешалка и расположить площадку для работ именно там или в непосредственной близости. Делать это надо по т ой причине, что переносить тяжелую бочку с моторов будет не так просто, лучше сразу предусмотреть удобство и безопасность работы.

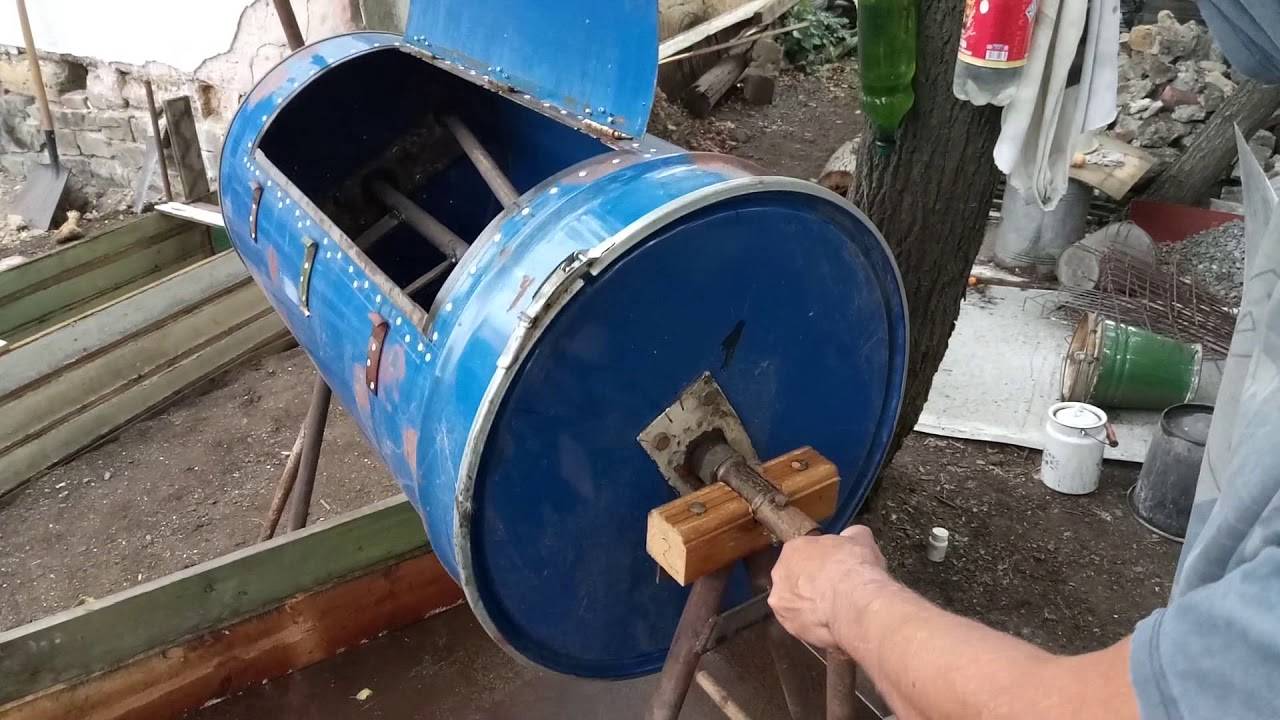

Как сделать бетономешалку из бочки своими руками: пошаговая инструкция

Необходимо тщательно подготовить все материалы

Пошаговая инструкция, как сделать бетономешалку своими руками из бочки, включает в себя такие шаги:

Бочку предварительно необходимо осмотреть, чтобы исключить наличие коррозии, пробоин и других дефектов. Затем в торцах емкости делаются отверстия, в которых будут закреплены фланцы для установки вала вращения.
Сбоку вырезается люк для закладки компонентов смеси, его размер может составлять 24*30 см, что является оптимальными габаритами. Крепится люк на карточных петлях, кроме того, необходима защелка н время работы мешалки
Через торцевые отверстия пропускается вал, на которых крепятся фланцы, что предотвратит разрыв стенок емкости во время работы оборудования.
Для изготовления гребенки используются металлические уголки с длиной 760 мм. Они ставятся внутри емкости при помощи штырей

Такая работы выполняется только с использованием сварки, в время которой необходимо соблюдать меры предосторожности, использовать специальную маску и перчатки.
Из швеллера, подкосов и уголков свариваются боковые стойки бочки, которые необходимо вкапывать в грунт. Если мешалка будет стационарной, то есть ее перемещение на время всех работ не планируется, то стойки лучше бетонировать, обеспечивая устойчивость и надежность

Глубина вкапывания стоек должна составлять 30 см, после этого грунт трамбуется.
Следующим шагом является установка бочки на валы, крепление рычагов для перемешивания смеси. Такие рычаги надо ставить даже в том случае, если далее планируется монтаж электрического или бензинового мотора. Это позволит замешивать смесь даже в случае непредвиденных ситуаций, например, подача электроэнергии будет прекращена по ряду причин.

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

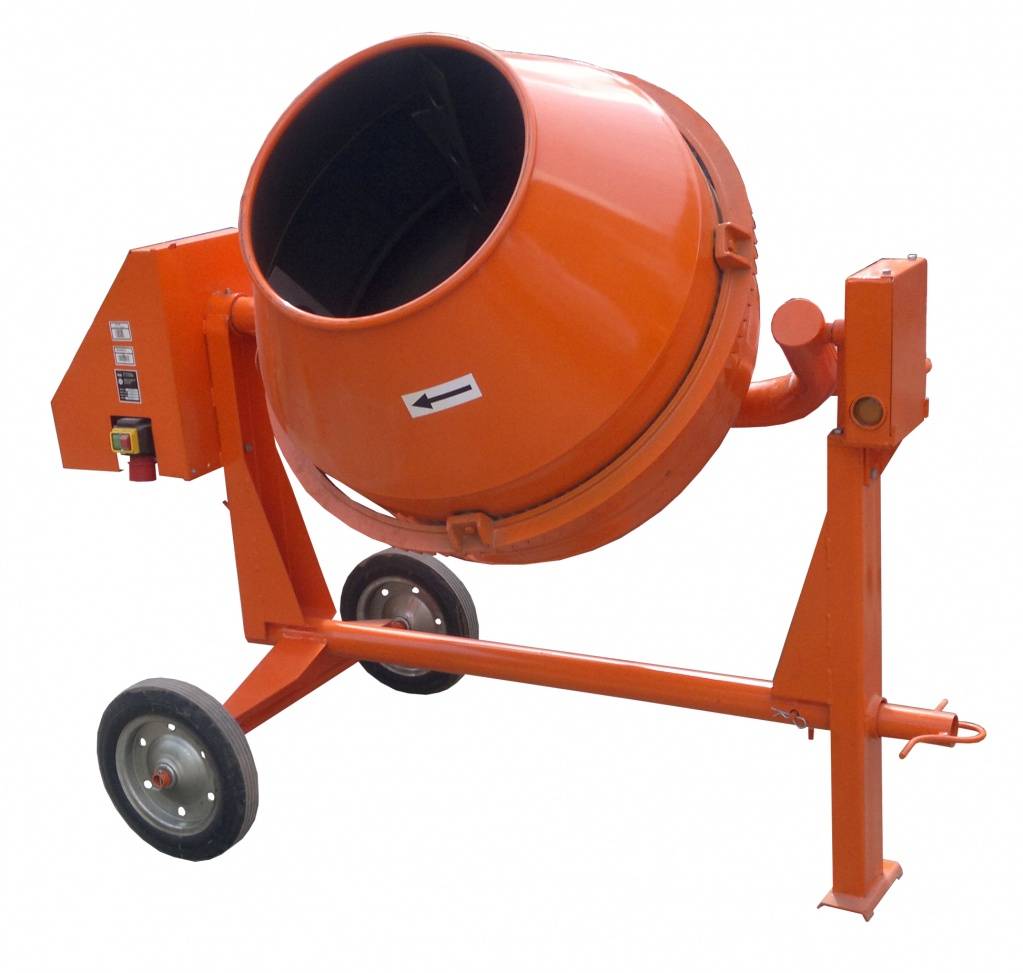

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Сборка бетономешалки

Классическая бетономешалка для домашнего пользования – это принудительная конструкция, которая собирается в последовательности: подбор емкости, конструирование рамы и установка привода. Каждый этап будет рассматриваться в отдельности. Так же у нас сайте вы найдете статью пропорции бетона в ведрах для бетономешалки, которая вам пригодится.

Этап первый – емкость

Для бетономешалки используется емкость, объем которой подходит для последующих работ. Здесь следует учитывать, что выбранную емкость в дальнейшем забивается всего на 30-40% от всего объема – оставшееся место используется для тщательного смешивания компонентов. В связи с приведенным фактом для самостоятельного замешивания раствора рекомендуется использовать емкости объемами от 100 до 200 литров.

Если было решено собирать устройство с использованием стандартного бидона, придется провести дополнительные действия. Так, на дне бидона зачастую остается немало не перемешанной смеси. Чтобы этого избежать, в самоделок дополнительно приваривают листы металла для скашивания углов дна.

Также необходимо заузить и верхнюю часть бочки, что делается довольно просто – верх бочки разрезается на равные части перпендикулярно к ободку. Полученные части свариваются между собой, обеспечивая равномерное и покатое заужение. Когда бочка готова, приступают к следующему этапу.

Этап второй – рама

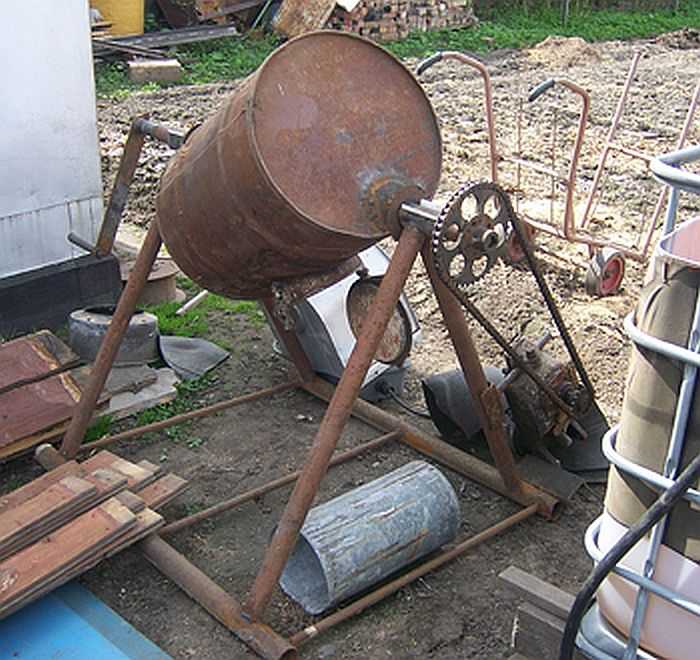

Рама бетономешалки – это основа и опора. Ее лучше делать на колесах, чтобы была возможность перемещения конструкции. Рама – обычная сваренная модель из профильных труб и листового металла, к которой приваривается емкость. Зачастую ее делают на шарнирах и одной опоре, которая потом наклоняется вниз, и полученная смесь выливается, словно с тачки. Получается надежная горизонтальная конструкция, не занимающая много места.

Раму легко сделать и стационарную – невозможную для передвижения. Такая рама будет уместна на дачном участке, где заливка бетонированной смесью оказывается необходимой постоянно, но в небольших количествах. Чертежи для самодельной бетономешалки с учетом изготовления рамы также можно найти в статье.

Этап третий – привод

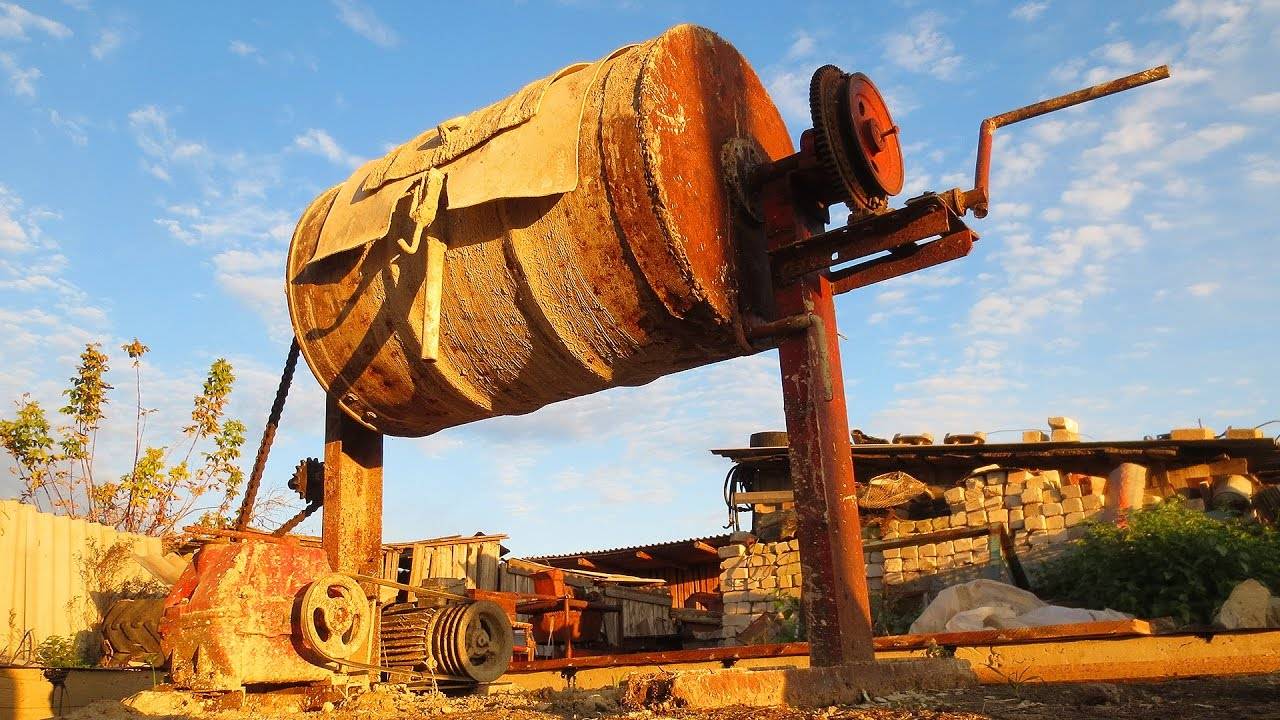

На последнем этапе следует приступить к изготовлению привода. Если это ручная бетономешалка, то все заканчивается прикреплением одной лишь ручки – в собранном виде устройство приводится в действие при воздействии на ручку.

Гораздо сложнее приходится в изготовлении электронного привода.

Все происходит в последовательности:

Если бетоносмеситель сконструирован с учетом наклонной рамы, мощность привода определяется как 20 Вт на литр готового раствора. А для горизонтального устройства достаточно и 15 Вт.
Изготавливают привод с учетом оптимальной скорости вращения емкости – допустимая скорость вращения должна укладываться в диапазон от 30 до 50 оборотов за минуту.

Переходим к ответственному моменту

Редуктор с подобными характеристиками найти на так просто, поэтому лучше собирать его самостоятельно. Для этого могут подойти готовые двигатели от старой стиральной машины или детали от автомобиля.
При использовании, к примеру, деталей автомобиля редуктор изготавливается путем соединения маховика с зубчатой венечной шестерней и ведущей шестеренки от стартера автомобиля.
Маховик прикрепляется к днищу емкости, бетоносмеситель запускается

Самодельная бетономешалка — инструкция по изготовлению приспособления
