Самостоятельное производство биогаза

Что представляет собой установка для производства биогаза?

Наиболее эффективной формой для этой установки является цилиндр с конусной нижней и конусной или округлой верхней частью, причем нет особой разницы между соотношением диаметра и высоты.

В такой конструкции проще всего реализовать перемешивание расслаивающегося материала, а для повышения температуры важна не форма сосуда, а достаточное количество тепловой энергии и минимум излучения тепла в атмосферу.

Корпус и крышка, в которой расположен первичный газгольдер, могут быть выполнены из бетона или нержавеющей стали. Основное преимущество бетонных корпусов в том, что их не приходится целиком или по частям везти издалека, а опалубку для заливки собирают на месте из досок.

Главным недостатком является сложность создания и поддержания в биореакторе достаточной температуры, ведь необходимо прогревать не только содержимое метантенка, но и бетонные стенки устройства. Устройства небольшого объема (1–20 м3) нередко изготавливают из полипропилена, полиэтилена и других полимеров.

Первый способ используют в бетонных конструкциях, а второй в сделанных из нержавеющей стали. Внутреннюю поверхность стен из любых материалов нередко покрывают химически инертными по отношению к навозу материалами, благодаря чему многократно возрастает срок службы метантенка.

Входное отверстие, через которое в емкость попадает исходный материал, и отверстие для слива технической воды располагают там, где перед перемешиванием оказывается участок воды. В большинстве случаев расположение этого отверстия соответствует половине уровня максимального заполнения.

В самой нижней части днища делают отверстие для отвода сапропеля. В нижней части крышки делают эластичный мешок, выполняющий функцию первичного газгольдера и соединенный через клапан с газопроводом.

Существуют модели и без мешка, там местом для накапливания газа служит свободное пространство между крышкой и стеной.

Однако у такой схемы есть недостаток – высокая вероятность утечки газа через плохо заделанные щели.

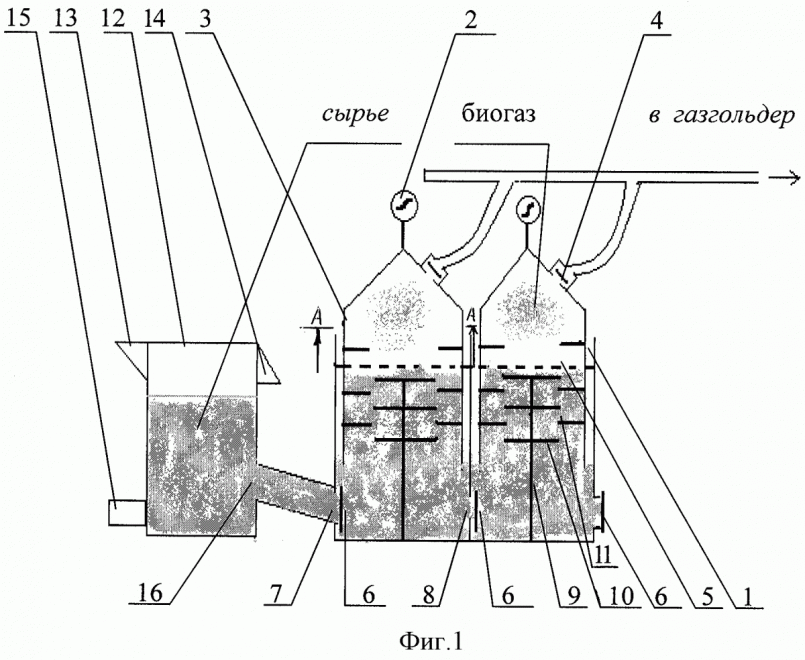

В большинстве биореакторов система перемешивания состоит из вертикального вала и установленных на нем лопастей. При вращении они создают направленное вверх или вниз движение большей части содержимого, благодаря чему и происходит перемешивание слоев.

Но такая система перемешивания уместна лишь там, где соотношение объемов суточной порции субстрата и всего содержимого метантенка не превышает 1:10.

Механизм образования газа из органического сырья

Биогаз – это летучее вещество без цвета и какого-либо запаха, в котором содержится до 70% метана. По своим качественным показателям он приближается к традиционному виду топлива – природному газу. Отличается хорошей теплотворной способностью, 1м3 биогаза выделяет столько тепла, сколько получается при сгорании полутора килограмм угля.

Образованию биогаза мы обязаны анаэробным бактериям, которые активно трудятся над разложением органического сырья, в качестве которого используются навоз сельскохозяйственных животных, птичий помет, отходы любых растений.

В самостоятельном производстве биогаза может использоваться птичий помет и продукты жизнедеятельности мелкого и крупного домашнего скота. Сырье может применяться в чистом виде и в форме смеси с включением травы, листвы, старой бумаги

Для активизации процесса необходимо создать благоприятные условия для жизнедеятельности бактерий. Они должны быть схожи с теми, в которых микроорганизмы развиваются в естественном резервуаре – в желудке животных, где тепло и отсутствует кислород.

Собственно, это и есть два основных условия, способствующих чудесному превращению гниющей навозной массы в экологически чистое топливо и ценные удобрения.

Для получения биогаза нужен герметичный реактор без доступа воздуха, где будет происходить процесс брожения навоза и разложения его на составляющие:

• метан (до 70%);
• углекислый газ (примерно 30%);
• другие газообразные вещества (1-2%).

Образовавшиеся газы поднимаются кверху емкости, откуда их затем выкачивают, а вниз оседает остаточный продукт – высококачественное органическое удобрение, сохранившее в результате обработки все ценные вещества, имеющиеся в навозе – азот и фосфор, и потерявшее значительную часть патогенных микроорганизмов.

Реактор для получения биогаза должен иметь полностью герметичную конструкцию, в которой отсутствует кислород, в противном случае процесс разложения навоза будет проходить крайне медленно

Второе важное условие для эффективного разложения навоза и образования биогаза – соблюдение температурного режима. Бактерии, принимающие участие в процессе, активизируются при температуре от +30 градусов

Причем в навозе содержится два вида бактерий:

• мезофильные. Их жизнедеятельность происходит при температуре +30 – +40 градусов;
• термофильные. Для их размножения необходимо соблюсти температурный режим +50 (+60) градусов.

Время переработки сырья в установках первого типа зависит от состава смеси и составляет от 12 до 30 суток. При этом 1 литр полезной площади реактора дает 2 л биотоплива.  При использовании установок второго типа время выработки конечного продукта сокращается до трех дней, а количество биогаза возрастает до 4,5 л.

Эффективность термофильных установок видна невооруженным глазом, однако и цена их обслуживания очень высока, поэтому прежде чем выбрать тот или иной способ получения биогаза, необходимо очень тщательно все просчитать

Несмотря на то, что эффективность термофильных установок в десятки раз выше, применяются они гораздо реже, поскольку поддержание высоких температур в реакторе связано с большими расходами.

Обслуживание и содержание установок мезофильного типа дешевле, поэтому большинство фермерских хозяйств для получения биогаза используют именно их.

Биогаз по критериям энергетического потенциала немногим уступает привычному газовому топливу. Однако в его составе есть сернокислые испарения, наличие которых следует учесть при выборе материалов для сооружения установки

Домашняя биогазовая станция

Если обладатели установки хотят, чтобы она каждые сутки приносила по 0,7-0,9 м3 биогаза (вполне хватит на приготовления пищи для двух человек), то поступать нужно следующим образом.

1. Загрузить камеру брожения объемом 1 м3 мелконарезанными и разведенными в воде органическими отходами (напомню – фруктовые и овощные очистки) в весовых соотношениях 1 : 10 – 1 : 5.
2. Герметично закрыть ее и обеспечить подачу постоянной температуры от +25 до +30оС.

Для поддержания в камере постоянной температуры, через нее необходимо пропустить змеевик с горячей водой, прогреваемой посредством газа, вырабатываемого этой же установкой. На линии газопровода нужно установить два крана: один у газовой плиты, другой – на выходе из реактора.

На заметку: а вот наш смекалистый сельский народ уже давно задумывается, а некоторые и воплотили в жизнь, получение газа для отопления дома из собственных каловых масс – то бишь совмещают септик с биогазовой установкой. Если хорошо порыться в интернете, можно схемы даже найти.

Газосборник либо газгольдер – второй по значимости, после бродильни, элемент биогазовой установки. Он представляет из себя два стальных сосуда (один из которых перевернут вверх дном), беспрепятственно входящих друг в друга. Во внешний сосуд заливается вода, образуя гидравлический затвор для биогаза, поступающего в полость перевернутого сосуда. Кольцевой зазор между стенками сосудов примерно 50 мм. Объединить оба резервуара можно при помощи трубок диаметром ½ дюйма. Такой же газопровод забирает газ из перевернутого сосуда и доставляет метан к обычной газовой плите. Снаружи газгольдер рекомендуется обложить утепленным шатром.

А что делать зимой?

Зимой эта биогазовая станция может работать только в самых южных районах страны. Потому как в условиях севера в это время обогрев для поддержания брожения потребует немного больше газа, чем она сможет выработать.

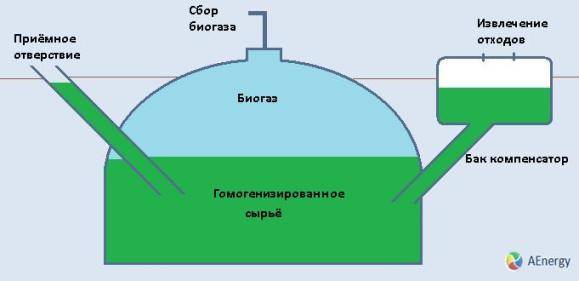

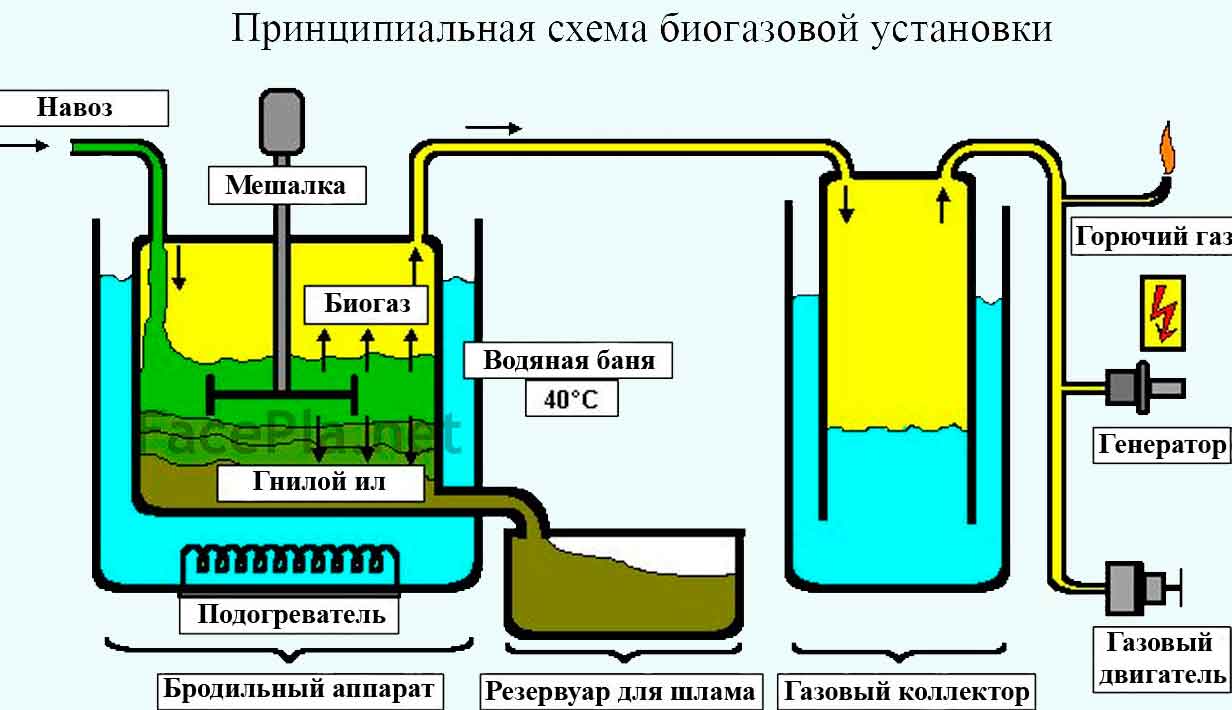

Принципиальная схема биогазовой установки работающей на навозе

Но зимнее время можно использовать с пользой – для сбора и загрузки камеры сухой биомассой. Тогда при наступлении теплого сезона вам не придется терять время на запуск установки – вы заполните реактор водой либо навозной жижей, и через три-четыре дня вы начнете получать биогаз в домашних условиях. Представляете сколько мы с вами этой биогазовой станцией «убили зайцев».

Ну, вот вроде бы и все, что хотел вам рассказать о добываемом биогазе в домашних условиях. Не говорите только никому. Иначе останетесь без отходов (шучу). На этом пока все, до новых статей.

Поделитесь

• 29
  Поделились

Как сделать биогазовую установку своими руками?

Процесс создания биогазовой установки своими руками достаточно трудоемкий, но возможный. Такая установка поможет сохранить ваши деньги: теперь покупать топливо и электроэнергию вам не нужно, вы сами будете ее производить.

Воссоздать будущую установку можно и из подручных средств. Так, например, реактор будущей установки можно сделать из старых кастрюль, тазов, выварок. Лучше всего выбирать предметы цилиндрической формы.

Главные требования, которым должен соответствовать любой реактор:

• гидро и воздухонепроницаемость. В случае, если биогаз и обычный воздух смешаются, пойдет реакция, сила которой запросто может в лучшем случае сломать реактор, а в худшем – взорвать его;
• отличная теплоизоляция;
• быть прочным и надежным, ведь в процессе реакции выделяется огромное количество энергии.

Вас интересует обшивка дома сайдингом своими руками?

Статью о строительстве стропил для крыши можете найти здесь.

Ремонт микроволновки это возможно: https://smasterim.com/elektronika/el-remont/mikrovolnovki.html

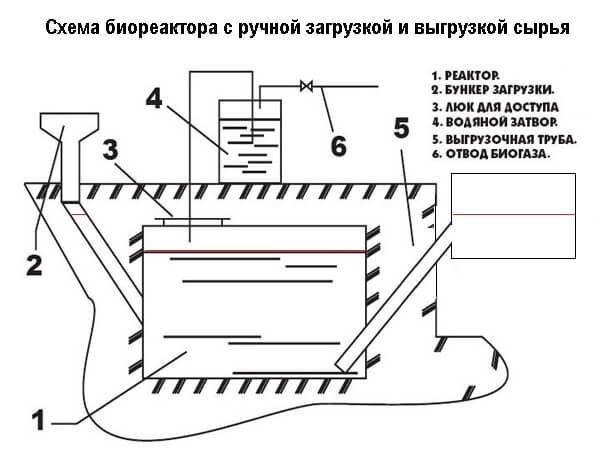

Чтобы построить хорошую биоустановку, нужно придерживаться следующей поочередности:

• выберите место для будущего ректора и рассчитайте суточную норму отходов, чтобы определиться с размером реактора;
• подготовьте котловину и проделайте монтаж выгрузочной и загрузочной труб;
• установите и прочно закрепите загрузочный бункер и газоотводную трубу;
• для использования, обслуживания и ремонта установки установите крышку люка;
• хорошенько проверьте реактор на герметичность и теплоизоляцию;

Лучше всего стенки будущей установки делайте из бетона, так как прочность вашего реактора – залог безопасности.

Также, важно, чтобы расстояние до ближайшей жилой постройки было не меньше 500 метров. Такая мера связана с тем, что при процессе брожения выделяется ядовитый газ, который за считанные минуты может убить человека

Следует помнить, что биогаз – это взрывоопасный продукт, и в случае взрыва он снесет все в радиусе 200-300 метров.

Для получения самого биогаза, вам нужно:

1. cмешать около 2 тонн коровьего навоза и 4,5 тонны перегноя в виде сгнившей листвы, ботвы, отходов.
2. добавить воды, чтобы влажность в реакторе была на отметке 60-70% влажности;
3. рагрузить полученную массу в яму и с помощью нагревательной установки (змеевика) разогреть до 35-40 градусов. После этого смесь сама начнет бродить и в анаэробной среде сама разогреется до 70 градусов;
4. прикрепите к куполу противовес, вес которого должен быть в 1,5-2 раза больше самой смеси, проводиться это для тог, чтобы купол в процессе реакции не слетел с ямы.

5,5-6 тонн смеси биогазовой установке хватит на полгода работы.

Помните, что в массе, которую вы загружаете в реактор, не должно быть антибиотиков, красителей, растворителей и других синтетических веществ. В противном случае они не только помешают всей реакции и остановят ее, но и испортят стенки вашего реактора.

Как можно отметить, принцип работы биогазовой установки очень прост. Проще говоря, в яму устанавливают герметичный резервуар, куда складывают сырье для переработки. Загрузив их, остается только ждать, пока микроорганизмы, именно они обеспечивают протекание всего процесса, разложат массу , и только после этого вы сможете собирать готовый газ.

Отбродившему сырью также можно найти применение. Его вы запросто можете использовать в сельском хозяйстве как удобрение.

После того, как выработался газ, он остается в реакторе, когда масса по выгрузочной трубе удаляется из реактора

Очень важно, чтобы объем емкости временного хранения был не меньше реактора

Расчет рентабельности установки

В качестве сырья для производства биогаза обычно используют коровий навоз. Одна взрослая корова может дать его столько, чтобы обеспечить 1.5 м.куб. топлива; свинья – 0.2 м.куб.; курица или кроль (в зависимости от массы тела) – 0.01-0.02 м.куб. Чтобы понять, много это или мало, можно сравнить с более привычными видами ресурсов.

Галерея изображений

Фото из

Иногда системы устанавливают в подсобных помещениях. Это удобно с точки зрения осмотров и обслуживания, но небезопасно, т.к. биометан может взорваться

Поэтому следует уделить особое внимание вопросам безопасности

Транспортировка сырья – отдельный вопрос, который следует обдумать в процессе проектирования биогазовой установки. Для перевозки по участку лучше использовать специальную технику или прицепы. Если нужна доставка на большие расстояния, следует просчитать расходы на топливо и определить, окупятся ли они

При покупке контейнеров биогазовой установки и тем более при изготовлении своими руками придется уделить внимание их качеству. Также в процессе эксплуатации системы нужны регулярные проверки состояния и ремонты

Биогазовая установка может стать настоящим спасением для фермерского хозяйства. Она позволяет сэкономить на топливе для обогрева и/или освещения коровников. Также это отличный вариант безвредной утилизации отходов. Однако в первые годы вряд ли приходится рассчитывать на полноценную отдачу

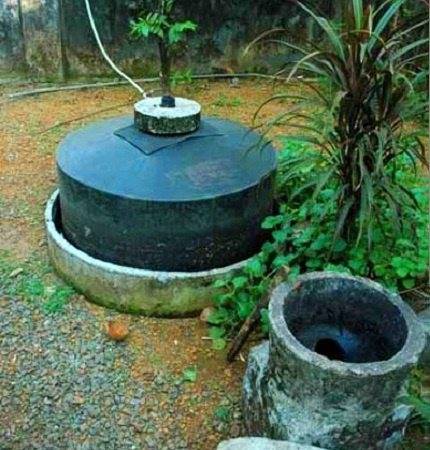

Устройство биореактора из утепленной пластиковой емкости

Удобный транспорт для перевозки субстрата

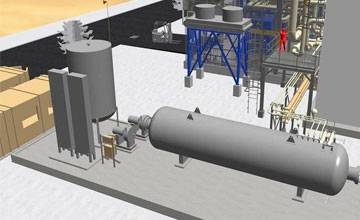

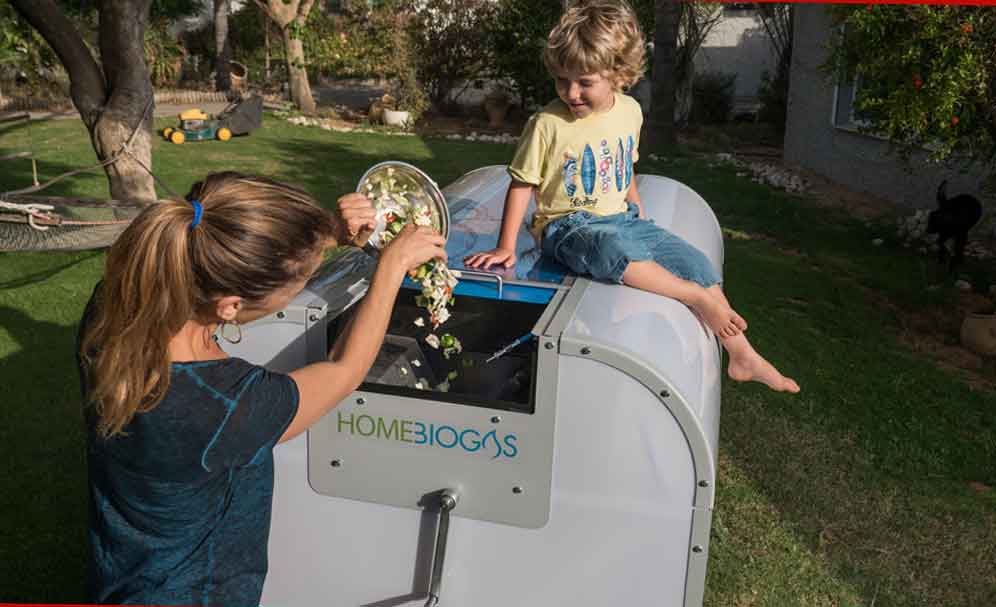

Компактная установка промышленного производства

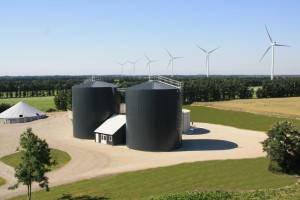

Биогазовая установка на молочной ферме

1 м.куб. биогаза обеспечивает такое же количество тепловой энергии, как:

• дрова – 3.5 кг;
• уголь – 1-2 кг;
• электричество – 9-10 кВт/ч.

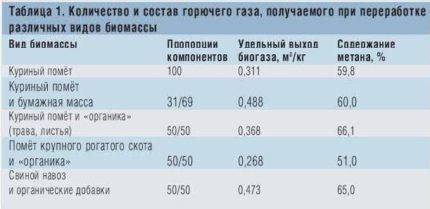

Если знать примерный вес сельскохозяйственных отходов, которые будут доступны в течение ближайших лет, и количество необходимой энергии, можно просчитать рентабельность биогазовой установки.

Один из главных недостатков добычи биогаза – запах. Возможность использования небольших компостных куч – это большой плюс, но придется терпеть неудобства и тщательно контролировать процесс, чтобы не спровоцировать распространение болезнетворных микроорганизмов (+)

Для закладки в биореактор готовят субстрат, в который входят несколько компонентов в таких пропорциях:

• навоз (лучше всего коровий или свиной) – 1.5 т;
• органические отходы (это могут быть перегнившие листья или другие компоненты растительного происхождения) – 3.5 т;
• подогретая до 35 градусов вода (количество теплой воды рассчитывают так, чтобы ее масса составляла 65-75% от общего количества органики).

Расчет субстрата сделан для одной закладки на полгода, если исходить из умеренного потребления газа. Примерно через 10-15 дней процесс ферментации даст первые результаты: газ появится в небольших количествах и начнет заполнять хранилище. Через 30 дней можно ожидать полноценной выработки топлива.

Оборудование для производства биогаза пока еще не особенно распространено в нашей стране. Во многом это связано с плохой информированностью людей о преимуществах и особенностях работы биогазовых систем. В Китае и Индии многие небольшие фермерские хозяйства оборудованы кустарными установками для получения дополнительного чистого топлива

Если установка работает правильно, объем биогаза постепенно будет увеличиваться, пока субстрат не перегниет. Производительность конструкции напрямую зависит от скорости брожения биомассы, которая в свою очередь связана с температурой и влажностью субстрата.

Биореактор

К емкости для переработки навоза предъявляются довольно жесткие требования:

Она должна быть непроницаемой для воды и газов. Водонепроницаемость должна действовать в обе стороны: жидкость из биореактора не должна загрязнять почву, а подземные воды не должны изменять состояние сбраживаемой массы.
Биореактор должен обладать высокой прочностью. Он должен выдерживать массу полужидкого субстрата, давление газа внутри емкости, действующее снаружи давление грунта

В общем, при строительстве биореактора необходимо уделить особое внимание его прочности.

Удобство обслуживания. Более удобные в использовании цилиндрические емкости — горизонтальные или вертикальные

В них перемешивание можно организовать по всему объему, в них не образуется застойных зон. Прямоугольные емкости проще в реализации при строительстве своими руками, но в них в углах часто образуются трещины, там же застаивается субстрат. Перемешивать его по углам очень проблематично.

Все эти требования по строительству биогазовой установки должны выполняться, так как они обеспечивают безопасность и создают нормальные условия для переработки навоза в биогаз.

Из каких материалов можно сделать

Стойкость к агрессивных средам — это основное требование к материалам, из которых можно сделать емкость. Субстрат в биореакторе может иметь кислую или щелочную реакцию. Соответственно материал, из которого изготавливают емкость, должен хорошо переносить различные среды.

Этим запросам отвечают не так много материалов. Первое что приходит на ум — металл. Он прочен, из него можно сделать емкость любой формы. Что хорошо, что использовать можно готовую емкость — какую-то старую цистерну. В этом случае строительство биогазовой установки займет совсем немного времени. Недостаток металла — он вступает в реакцию с химически активными веществами и начинает разрушаться. Для нейтрализации данного минуса металл покрывается защитным покрытием.

Отличный вариант — емкость биореактора из полимера. Пластик химически нейтрален, не гниет, не ржавеет. Только надо выбирать из таких материалов, которые выносят заморозку и нагрев до достаточно высоких температур. Стенки реактора должны быть толстыми, желательно армированными стекловолокном. Такие емкости недешевы, зато они служат долго.

Построить биореактор для выработки биогаза можно и из кирпича, но его надо хорошо заштукатурить с использованием присадок, обеспечивающих гидро- и газо- непроницаемость

Более дешевый вариант — биогазовая установка с емкостью из кирпича, бетонных блоков, камня. Для того чтобы кладка выдерживала высокие нагрузки, необходимо армирование кладки ( в каждом 3-5 ряду в зависимости от толщины стены и материала).  После завершения процесса возведения стен для обеспечения водо- и газо- непроницаемости необходима последующая многослойная обработка стен как изнутри, так и снаружи. Стены штукатурят цементно-песчаным составом с добавками (присадками), обеспечивающими требуемые свойства.

Определение размеров реактора

Объем реактора зависит от выбранной температуры переработки навоза в биогаз. Чаще всего выбирается мезофильная — ее легче поддерживать и она предполагает возможность ежедневной дозагрузки реактора. Выработка биогаза после выхода на нормальный режим (порядка 2 дней) идет стабильно, без всплесков и провалов (при создании нормальных условий). В этом случае имеет смысл рассчитать объем биогазовой установки в зависимости от количества навоза, образующегося в хозяйстве за сутки. Все легко подсчитывается, исходя из среднестатистических данных.

Порода животных	Объем экскрементов за сутки	Исходная влажность
КРС	55 кг	86%
Свинья	4,5 кг	86%
Куры	0,17 кг	75%

Разложение навоза при мезофильных температурах идет от 10 до 20 дней. Соответственно, объем рассчитывается умножением на 10 или 20. При расчете необходимо учитывать количество воды, которое необходимо для приведения субстрата к идеальному состоянию — его влажность должна быть 85-90%. Найденный объем увеличивают на 50%, так как максимальная загрузка не должна превышать 2/3 по объему резервуара — под потолком должен скапливаться газ.

Например, в хозяйстве 5 коров, 10 свиней и 40 кур. За сути образуется 5 * 55 кг + 10 * 4,5 кг + 40 * 0,17 кг = 275 кг + 45 кг + 6,8 кг = 326,8 кг. Чтобы привести куриный помет к влажности 85% необходимо добавить чуть больше 5 литров воды (это еще 5 кг). Итого общая масса получается 331,8 кг.  Для переработки за 20 дней необходимо: 331,8 кг * 20 = 6636 кг — около 7 кубов только под субстрат. Найденную цифру умножаем на 1,5  (увеличиваем на 50%), получаем 10,5 куб. Это и будет расчетная величина объема реактора биогазовой установки.

Сбор и отвод биогаза

Отведение биогаза из реактора происходит через трубу, один конец которой находится под крышей, второй обычно опущен в гидрозатвор. Это емкость с водой, в которую выводится полученный биогаз. В гидрозатворе есть вторая труба — она находится выше уровня жидкости. В нее выходит уже более чистый биогаз. На выходе их биореактора устанавливается отсечной газовый кран. Лучший вариант — шаровый.

Какие материалы можно использовать для системы передачи газа? Гальванизированные металлические трубы и газовые трубы из ПНД или ППР. Они должны обеспечивать герметичность, швы и стыки проверяются при помощи мыльной пены. Весь трубопровод собирается из труб и арматуры одного диаметра. Без сужений и расширений.

Очищение от примесей

Примерный состав получаемого биогаза такой:

Примерный состав биогаза

• метан — до 60%;
• углекислый газ — 35%;
• другие газообразные вещества (в том числе и сероводород, придающий газу неприятный запах) — 5%.

Для того чтобы биогаз не имел запаха и хорошо горел, необходимо удалить из него углекислый газ, сероводород, пары воды. Удаление углекислого газа происходит в гидрозатворе, если на дно установки добавить гашеную известь. Такую закладку придется периодически менять (как станет газ гореть хуже — пора менять).

Осушение газа можно сделать двумя способами — сделав в газопроводе гидрозатворы — вставив в трубу изогнутые участки под гидрозатворы, в которых будет скапливаться конденсат. Недостаток такого способа — необходимость регулярного опорожнения гидрозатвора — при большом количестве собранной воды она может заблокировать проход газа.

Второй способ — поставить фильтр с силикагелем. Принцип тот же, что и в гидрозатворе — газ подается в силикагель, отводится осушенный из-под крышки. При таком способе осушения биогаза, силикагель приходится периодически осушать. Для этого его требуется прогреть некоторое время в микроволновке. Он нагревается, влага испаряется. Можно засыпать и снова использовать.

Фильтр для очистки биогаза от сероводорода

Для удаления сероводорода используется фильтр с загрузкой из металлической стружки. Можно в емкость загрузить старые металлические мочалки. Очищение происходит точно также: газ подается в нижнюю часть заполненной металлом емкости. Проходя, он очищается от сероводорода, собирается в верхней свободной части фильтра, откуда выводится по через другую трубу/шланг.

Газгольдер и компрессор

Прошедший очистку биогаз поступает в емкость для хранения — газгольдер. Это может быть герметичный полиэтиленовый мешок, пластиковая емкость. Основное условие — газонепроницаемость, форма и материал не имеют значения. В газгольдере хранится запас биогаза. Из него, при помощи компрессора, газ под определенным давлением (задается компрессором) поступает уже к потребителю — на газовую плиту или котел. Этот газ также может использоваться для выработки электроэнергии при помощи генератора.

Один из вариантов газгольдеров

Для создания стабильного давления в системе после компрессора желательно установить ресивер — небольшое устройство для нивелирования скачков давления.

Дополнительное оборудование

К дополнительному оборудованию, без которого невозможна работа биореактора, относят:

• измельчающее устройство;
• источник тепловой энергии;
• систему сброса технической воды;
• хранилище сапропеля;
• очистную установку;
• основной газгольдер;
• установку сжижения газа;
• газгольдер для сжиженного газа;
• управляющую систему.

Измельчающее устройство

Измельчающее устройство принимает поступающую с мест содержания животных/птиц навозную/пометную жижу, а также смытую или убранную вручную подстилку и измельчает все крупные фрагменты, чтобы облегчить работу бактерий.

Кроме того, измельчающее устройство смешивает измельченную массу с водой, чтобы обеспечить необходимый уровень влажности, причем во время смешивания происходит доизмельчение материала.

Такой измельченный и разведенный водой материал называют субстратом.

После подготовки субстрат по трубам поступает в метантенк и смешивается с находящимся в нем веществом.

Источник тепловой энергии

Чаще всего роль такого источника исполняет адаптированный для работы на метане газовый котел, который в зимнее время также снабжает теплом систему отопления.

При этом необходимо постоянно отслеживать температуру внутри биореактора, чтобы она все время находилась в оптимальных пределах и, при необходимости, увеличивать или снижать подачу газа, для чего внутри емкости устанавливают датчики температуры.

Система сброса технической воды

Сливаемая с биореактора техническая вода содержит немного органических и неорганических веществ, но в ней нет ни возбудителей болезней, ни яиц или личинок глистов, а также семян сорняков. Поэтому ее можно использовать для полива, а также для разведения составов, используемых для подкормки.

Для реализации всех этих возможностей система, помимо периодически открываемого сливного клапана, должна содержать емкость для технической воды и средства доставки к месту использования.

Хранилище сапропеля

Скапливающийся на дне метантенка сапропель через специальный клапан поступает в хранилище, где постепенно накапливается.

Он является хорошим удобрением, сопоставимым с перегноем, однако менее качественно разрыхляющим почву.

Тем не менее, сапропель эффективно заменяет многие комплексные удобрения, ведь содержит широкий спектр органических и неорганических веществ.

После заполнения хранилище открывают и извлекают из него собранный материал, который затем вносят в почву.

Очистное устройство

Биогаз состоит из метана (50–60%) и других газов, поэтому в неочищенном состоянии обладает малой теплотворной способностью.

Такой очищенный биогаз по своей теплотворной способности сопоставим с природным и сжиженным газом, поэтому его можно использовать в качестве топлива для любых устройств, изначально работающих на указанных видах топлива.

Основной газгольдер

Это оборудование необходимо для сглаживания перепадов давления газа во время подключения или отключения потребителей. Газгольдер изготавливают из стали, благодаря чему он выдерживает давление в десятки или сотни атмосфер.

Вместе с газгольдером работает и насос, закачивающий в него газ под необходимым давлением.

Аппарат сжижения газа и газгольдер для его хранения

Эта установка позволяет запасать газ в те периоды, когда потребление меньше производства. Дело в том, что сжиженный газ занимает гораздо меньше места, поэтому при одинаковом объеме хранилища его можно запасти заметно больше.

Аппарат сжижает газ с помощью охлаждения, благодаря чему он переходит из газообразного в жидкое состояние.

Газгольдер для сжиженного газа изготавливают из высокопрочной стали, а также тщательно утепляют, ведь давление внутри газгольдера зависит не только от количества сжиженного метана, но и от его температуры.

Такой газгольдер позволяет в летние месяцы делать запас сжиженного метана, который зимой можно будет использовать для отопления или других нужд, компенсируя им недостаточную выработку биогаза. Кроме того, сжиженный газ из газгольдера хорошо подходит для заправки автомобилей и иной техники, работающей на таком виде топлива.

Управляющая система

Для обеспечения максимальной выработки биогаза, а также для увеличения доли метана в нем необходимо не только поддерживать оптимальную температуру, но и своевременно выполнять все необходимые действия, то есть:

• подавать субстрат;
• отводить воду;
• удалять сапропель;
• регулировать работу очистной и сжижающей установок.

Кроме того, к ней подключены датчики, отслеживающие состояние и работоспособность всех входящих в нее устройств.

Состав и виды

Биогазом называется газ, полученный в результате трёхфазного биохимического процесса над биомассой, проходящего в герметичных условиях.

Процесс разложения биомассы последователен: сперва она подвергается воздействию гидролизных бактерий, затем кислотообразующих и в конце метанобразующих. Материалом для микроорганизмов на каждом этапе служит продукт деятельности предшествующего этапа.

На выходе приблизительный состав биогаза выглядит так:

• метан (от 50 до 70%);
• углекислый газ (от 30 до 40%);
• сероводород (~2%);
• водород (~1%);
• аммиак (~1%);

На точность пропорций влияет используемое сырьё и технология получения газа. Потенциалом для горения обладает метан, чем его процент выше, тем лучше.

Опыт применения горючего болотного газа имеют древние культуры, датируемые более трёх тысячелетним возрастом (Индия, Персия или Ассирия). Научное обоснование сформировалось гораздо позже. Химическая формула метана СН₄ была открыта учёным Джоном Дальтоном, вхождение метана в состав болотного газа обнаружено Гемфри Дэви. Большую роль на развитии отрасли альтернативной энергии сыграла Вторая мировая война, требующая от воюющих сторон огромной потребности в энергоресурсах.

Обладание СССР громадными запасами нефти и природного газа привело к невостребованности других технологий получения энергии, исследование биогаза в основном было предметом интереса академической науки. На текущий момент ситуация поменялась настолько, что, помимо промышленной добычи разных видов топлива, создать биогазовую установку для своих целей под силу любому человеку.

Устройство установки

Биогазовая установка – комплекс оборудования, предназначенного для получения биогаза из органического сырья.

По типу подачи сырья выделяют следующие виды биогазовых установок:

• с порционной подачей;
• с непрерывной подачей;

Биогазовые установки с постоянной подачей сырья являются более эффективными.

По типу обработки сырья:

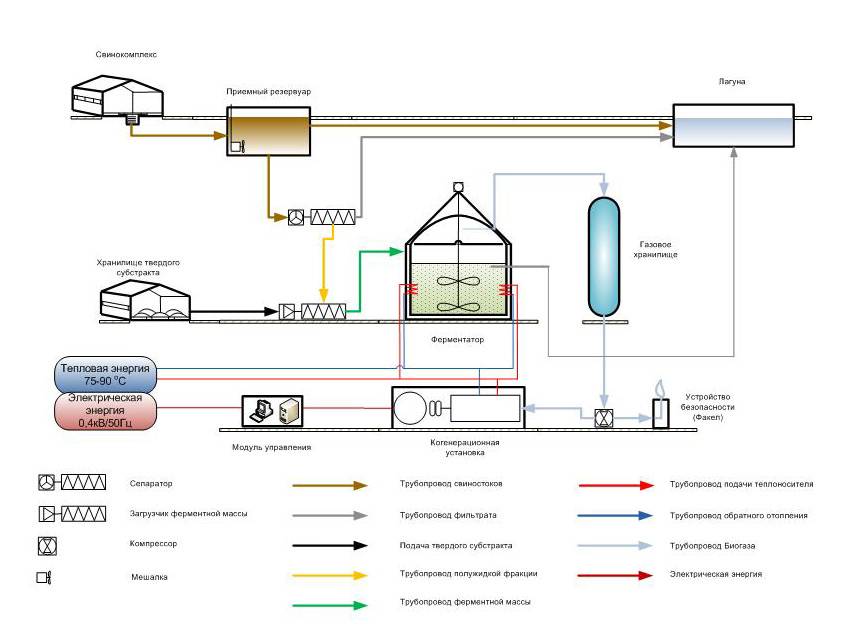

1. Без автоматического перемешивания сырья и поддерживания необходимой температуры – комплексы с минимальной комплектацией, подходят для малых хозяйств (схема 1).
2. С автоматическим перемешиванием, но без поддержки необходимой температуры – также служит небольшим хозяйствам, эффективней предыдущего типа.
3. С поддержкой необходимой температуры, но без автоматического перемешивания.
4. С автоматическим перемешиванием сырья и поддержкой температуры.
