Плюсы и минусы битермического теплообменника

Настенные котлы с раздельными теплообменниками

Стандартный котел работает следующим образом: при помощи циркуляционного насоса теплоноситель постоянно движется через первый теплообменник, который нагревается от горелки. Таким образом, горячая вода движется по отопительной системе от теплообменника к радиаторам и обратно.

Когда возникает потребность в горячем водоснабжении, специальный датчик дает сигнал и трехходовой кран направляет горячую воду из первого теплообменника во второй. Другими словами, холодная вода во втором теплообменнике нагревается не от горелки, а от уже разогретого теплоносителя.

Такой способ позволяет снизить затраты на отопление за счет более экономного расхода топлива во время потребления горячей воды для бытовых нужд.

Преимущества использования котлов с раздельными теплообменниками:

• Максимальная температура горячей воды не превышает 60 градусов. Этого вполне достаточно для любых нужд. При этом вероятность получить ожог во время приема душа сводится к нулю.
• Второй теплообменник имеет большой срок эксплуатации, так как используется реже.
• Несложная конструкция. Котлы с раздельными теплообменниками легко ремонтируются. В большинстве случаев это можно сделать своими руками, сэкономив на услугах профессиональных мастеров.
• Риск засорения сведен к минимуму. Практика показывает, что необходимость технического обслуживание у раздельных теплообменников возникает реже, чем у битермических.

Рекомендуем: Расчет диаметра трубы для отопления частного дома: как рассчитать отопление с естественной и принудительной циркуляцией, скорость теплоносителя в системе, таблица, какой диаметр нужен по сечению трубопровода

Важно: Несмотря на простоту обслуживания раздельных теплообменников, лучше не делать этого самостоятельно, если у вас нет опыта. Это может быть опасно

Во всех документах, поставляемых с отопительным оборудованием, производители настойчиво требуют воздерживаться от ремонта своими руками.

Недостатки:

• Раздельные теплообменники занимают больше места, вследствие чего размеры котла могут быть больше, чем требуется покупателю.
• Работа котла невозможна без трехходового крана. Его задача заключается в автоматическом перенаправлении потока воды во второй теплообменник, когда жильцы дома начинают пользоваться горячим водоснабжением. Такие краны часто выходят из строя и нуждаются в замене, что создает большие неудобства.
• Цена на котлы с раздельными теплообменниками может быть выше из-за большего количества комплектующих.

Как видите, такие котлы имеют не только положительные качества, но и недостатки, о которых обязательно нужно знать, прежде, чем принимать решение о покупке.

В качестве примера можно рассмотреть настенный котел Baxi Eco Compact 14F. Эта модель популярна на рынке за счет доступной цены, компактных размеров и хорошей электроники.

Температура нагрева воды (ГВС) находится в диапазоне от 35 до 60 градусов. Котел работает от природного газа и потребляет 1,6 м3 топлива в час. Компактные размеры (700x400x298 мм) позволяют установить его в любом помещении без специальной подготовки места.

Котел с раздельными теплообменниками Baxi Eco Compact 14F рекомендуется для установки в помещениях общей площадью не более 140 м2. Данное оборудование легко справляется с эксплуатацией в российских условиях, что подтверждают многие наши клиенты, купившие котел Baxi Eco Compact 14F.

Особенности устройства теплообменника газового котла

Одно из важнейших мест в отопительной схеме занимает устройство теплообменника газового котла. Но далеко не все потребители знают, в чем состоит его функция.

Между тем, именно от этого компонента, а также от правильности его встраивания в отопительную цепь, во многом зависит эффективность работы всей системы.

Функциональное назначение в газовом котле

Основное назначение любого обменника тепла — это, во-первых, передача тепловой энергии от источника нагревания (чаще всего, от газовой горелки) к теплоносителю (как правило, воде в замкнутом или незамкнутом контуре) и, во-вторых, передача тепла от одного теплоносителя, разогретого до нужной температуры, к другому, холодному, теплоносителю.

По способу передачи тепловой энергии от источника тепла к технической жидкости различают 3 основных вида термообменников.

При участии первичного, состоящего из медных трубок и пластин, осуществляется передача тепла от сгорающего в горелке газа к жидкому теплоносителю. Используется в основном в контуре отопления помещений.

Вторичный обменник передает тепло от нагретого (в первичном термобменнике) носителя непосредственно к нагреваемой среде. Представляет собой пластинчатое устройство, предназначенное для подогрева воды из водопроводной системы дома.

Третий вид обменника тепла — совмещенный битермический, осуществляет двойной обмен теплоносителей. Чаще всего на практике применяются двухконтурные (с первичным и вторичным обменниками тепла) котлы, реже — одноконтурное (только с первичным термообменником) отопительное оборудование.

Принцип работы первичного и вторичного устройств в двухконтурном отопительном котле

В схеме двухконтурного котла первичный теплообменник «отвечает» за работу отопительного контура (рис.1).

Указанный обменник (5) получает тепло от горелки (1). Благодаря трехходовому перепускному клапану (3) нагретая вода, циркулирующая в системе за счет гидропомпы (2), не попадает во вторичный теплообменник, а направляется исключительно по отопительному контуру (А). Жидкость, остывшая в процессе отдачи тепла помещениям, возвращается в нагревательный котел по обратной линии (D).

Вторичный обменник тепловой энергии включается в циркуляцию нагретой воды в том случае, если нагретая жидкость или перенаправляется в систему горячего водоснабжения (ГВС) с одновременным отключением отопительного контура, или проходит одновременно по системам отопления и ГВС. В первом случае (рис.2) клапан (3), перекрыв отопительный контур (А), пускает течение воды от первичного теплообменника к вторичному устройству (4).

Внутри данного термообменника проходит трубопровод, по которому в нагреватель поступает холодная вода из общей водопроводной сети (С). Проходя через толщу жидкости, разогретой до заданной температуры, холодная вода, в свою очередь, нагревается и в таком виде попадает уже в систему горячего водоснабжения (В).

Некоторые моменты профилактики

Для качественной работы двухконтурного котла надо обеспечить следующее:

1. На входе в котел трубопровода холодного водоснабжения следует устанавливать фильтр, препятствующий загрязнению теплообменника.
2. Чтобы замедлить образование накипи в трубопроводе, надо отрегулировать нагрев воды в ГВС не выше 45-50°С.
3. Выполнять капитальную очистку теплообменников раз в 3-7 лет. Если вода слишком жесткая, чистить устройство не реже одного раза в 3 года.

Если эти требования будут соблюдены, потребитель может рассчитывать на долгую и надежную работу оборудования.

Материал изготовления

Изготавливают теплообменник для котла из материалов прочных, хорошо проводящих тепло, не склонных к коррозии и достаточно устойчивых к давлению. Поскольку приходится учитывать и стоимость материала, выбор невелик.

Сталь

Стальной теплообменник дешевле в цене, но менее долговечный

Это самый доступный материал. Сталь очень прочная, но хорошо поддается обработке. Цена невелика. Плюс такого варианта – стойкость к высокой температуре. Сталь пластична и при нагреве не покрывается трещинами, не деформируется даже на участках, контактирующих с горелкой.

Стальной теплообменник на твердотопливный или газовый котел склонен к коррозии. Вода внутри трубок и продукты сгорания в камере котла разрушительно действуют на материал. Это сказывается на долговечности. Модель из стали много весит, это приводит к дополнительному расходу топлива на прогрев самого элемента.

Чугун

Материал гораздо устойчивее к коррозии чем сталь, не боится ржавчины и действия кислотных ангидридов. Срок эксплуатации достигает 50 лет. Однако чугун – сплав хрупкий, под действием температуры может растрескиваться. Чтобы избежать повреждений, чугунный трубчатый теплообменник необходимо промывать: если используется обычная вода, то 1 раз в год; если антифриз – то 1 раз в 2 года; если дистиллированная жидкость – 1 раз в 4 года.

Вес элемента из чугуна еще больше, поэтому на нагрев приходится тратить больше топлива и времени.

Медь

Медь – благородный металл, не подверженный никаким видам коррозии. Она химически инертна, отлично переносит давление. Медь лучше проводит тепло, поэтому для нагрева самого элемента и протекающей жидкости требуется меньше топлива. Вес медной модели невелик, размеры компактны при очень развитой рабочей поверхности.

Достоинства и недостатки

Конструкция отличается экономичностью и скоростью нагрева воды

Особенности конструкции «труба в трубе» серьезно влияют на функционирование обслуживаемого агрегата.

К плюсам устройства относятся:

1. Высокие КПД и скорость подогрева жидкости. Использование горелочного пламени позволяет сэкономить на электроэнергии и газу.
2. Простота конструкции, рациональность компоновки, отсутствие потребности во вторичном обменнике и тройном клапане.
3. Невысокая вероятность выхода из строя из-за того, что нет большого числа деталей.

Однако у такого теплообменника есть и недостатки. Основной – высокая требовательность к качеству воды. Не следует выбирать агрегат с такой моделью, если в регионе вода низкого качества и с большим процентом солей: в этом устройстве они откладываются куда активнее, чем в раздельном, а ремонтопригодность у него ниже. Если механизм вышел из строя, его зачастую оказывается проще заменить, чем отремонтировать. Чтобы минимизировать вероятность такого инцидента, рекомендуется приобрести фильтры, смягчающие воду. Также не стоит ставить котел в режим «подкипания» снизу.

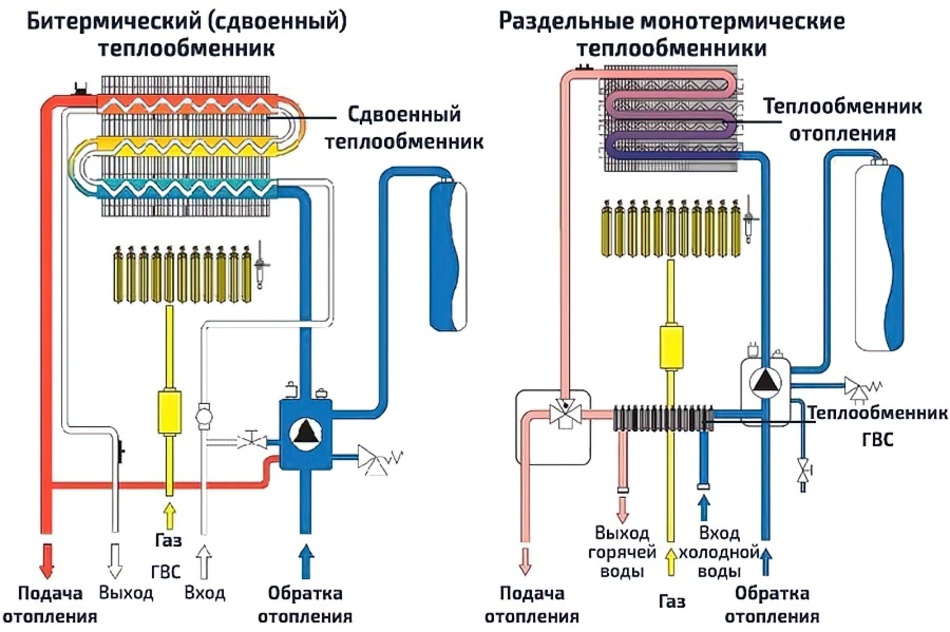

Сравнение с раздельным теплообменником

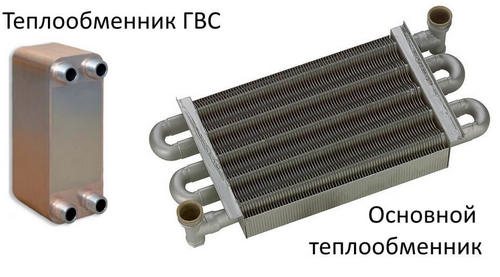

Теплообменник в котле, который отвечает за ГВС

Раздельное устройство куда проще отремонтировать. Если произошла разгерметизация, ее можно ликвидировать самостоятельно, используя паяльник. В сочетании с неприхотливостью к качеству воды это составляет основные преимущества данных устройств. Однако подогрев происходит не столь быстро, как при применении коаксиального обменника вида «труба в трубе».

Как устроен теплообменник газового котла, для чего предназначен

Теплообменник — это емкость, где тепловая энергия, выделяемая при сгорании газа в газовой горелке, передается тепловому носителю. Конфигурация теплового обменника может быть разной и зависит от того, как устроен газовый котел. По способу передачи тепловой энергии от источника тепла жидкому теплоносителю их делят на теплообменники первичного и вторичного (сдвоенного) типа, а также битермические.

Первичный теплообменник.

Предназначен для монтажа в одноконтурном котле, где происходит подогрев теплоносителя для системы отопления. Энергия сгорания топлива здесь передается носителю напрямую.

Вода в первичном обменнике тепла нагревается до высоких температур, что провоцирует оседание накипи на его стенках, поэтому устройство нуждается в периодической очистке и профилактике. Продлить срок эксплуатации оборудования помогает система водоочистительных фильтров.

Вторичный.

Устанавливают в двухконтурных котлах, предназначенных и для отопления, и для горячего водоснабжения. Здесь нагрев жидкого теплоносителя происходит от жидкости, которая была нагрета ранее.

В конструкции этого типа кроме первичного модуля (где подогревается теплоноситель, отвечающий за отопление) есть пластинчатый теплообменник (где греется вода для бытовых нужд).

Битермический.

Нужен для двухконтурных котлов и представляет собой две системы (отопительную и ГВС), совмещенные друг с другом и работающие синхронно. В наружной подогревается вода для отопления, а во внутренней — для горячего водоснабжения.

Первичные

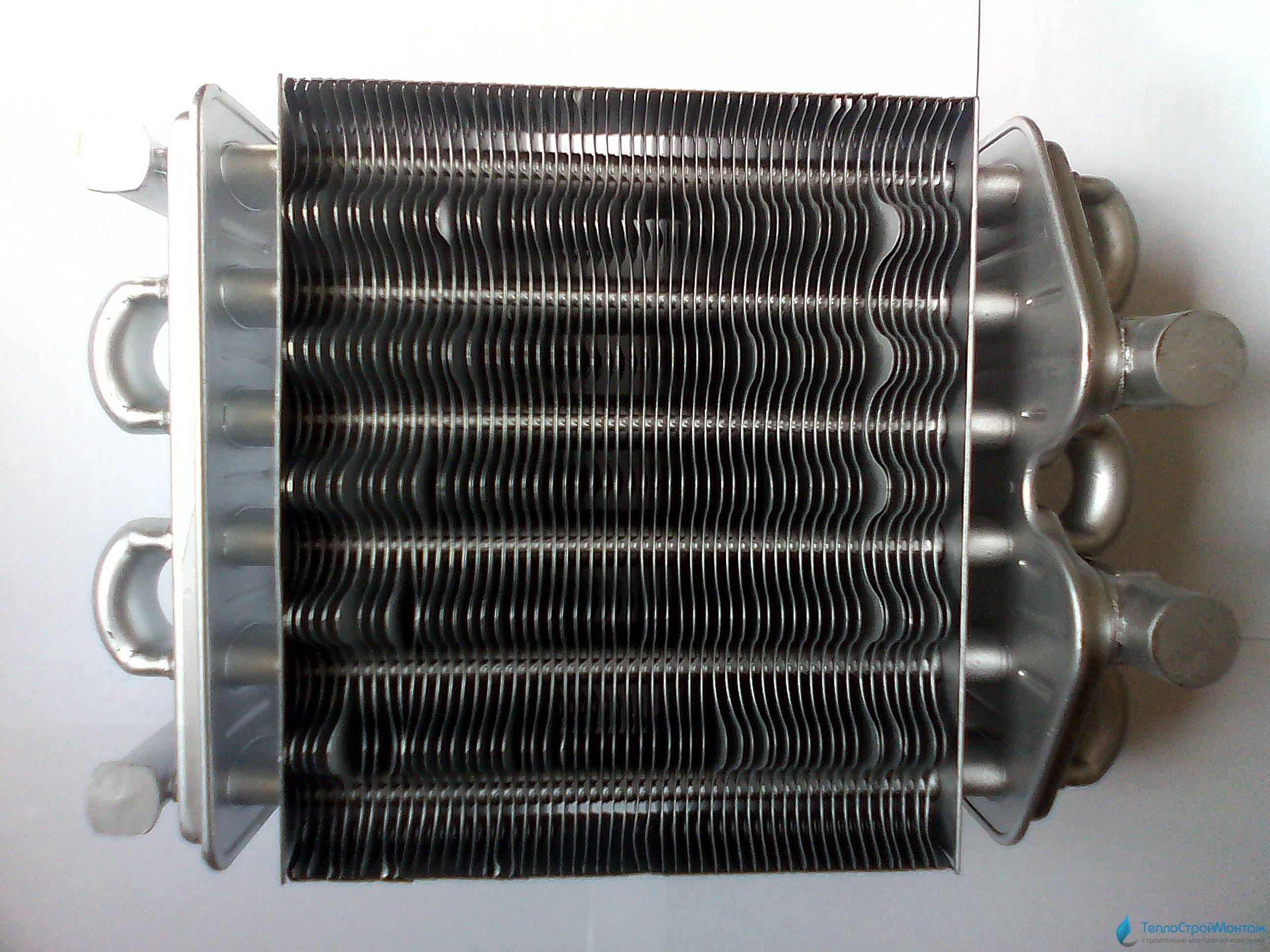

Первичный теплообменник — это полая трубка большого диаметра, изогнутая в одной плоскости в виде змеевика. Для увеличения рабочей поверхности, а значит и мощности, на ней размещают пластины разного размера.

Первичный тепловой обменник подвергается высоким нагрузкам. Снаружи на его стенки действуют продукты сгорания, копоть, кислотные ангидриды, а изнутри — агрессивные соли, растворенные в теплоносителе. Поэтому, для изготовления первичного теплообменника применяют металлы не подверженные влиянию коррозии (медь, нержавеющая сталь), герметизацию обеспечивают уплотнения теплообменника. Сверху детали покрывают защитным составом. Обязательно регулярно проводят очистку оборудования от накипи. Специальная система фильтров помогает защитить стенки теплообменника от инородных отложений. Все эти меры помогают увеличить КПД и продлить срок эксплуатации оборудования.

Первичные тепловые обменники имеют несложную техническую конструкцию и ломаются редко. Отрицательное их качество — невысокая функциональность.

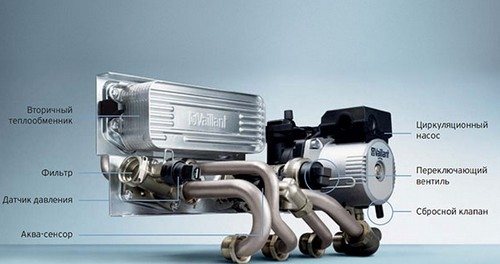

Вторичные

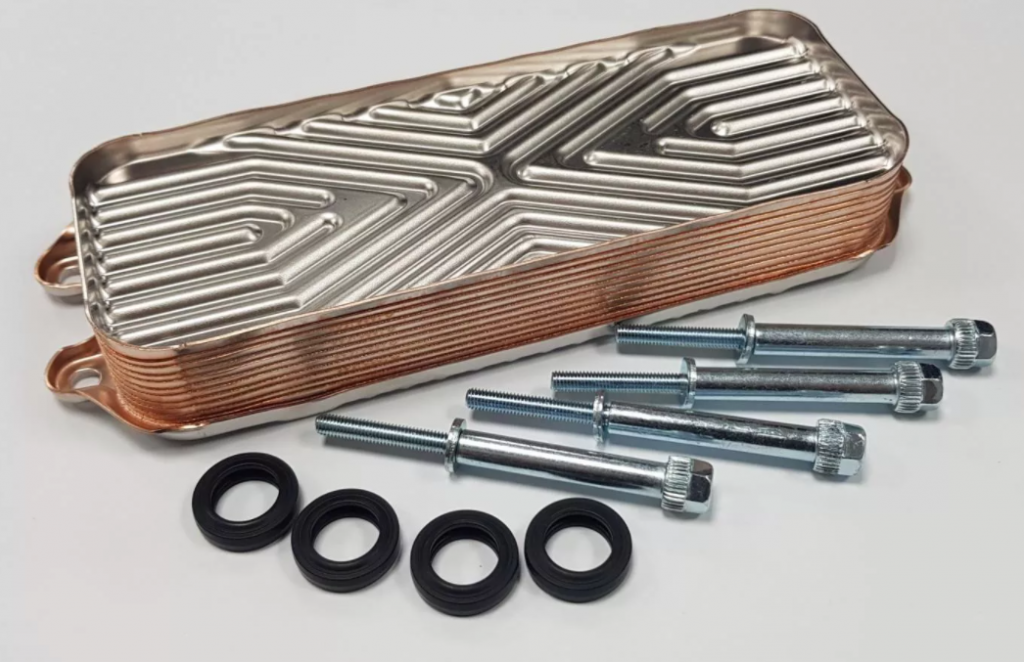

Вторичный теплообменник нужен для нагрева воды в двухконтурном газовом котле, осуществляющем и отопление, и горячее водоснабжение. Это надежная конструкция, состоящая из системы полых пластин, внутри которых циркулирует вода.

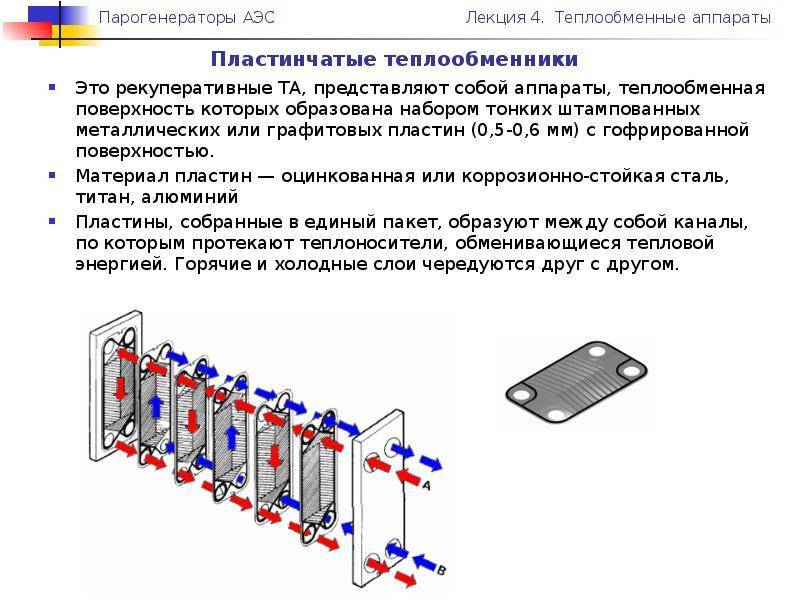

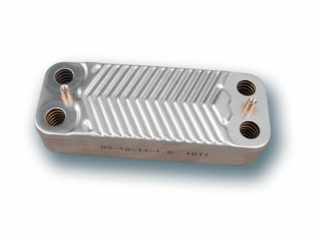

Более эффективны многоходовые модели пластинчатых обменников тепла. Они предполагают многоразовое прохождение жидкости в разных направлениях, что помогает ее лучшему прогреванию. Хорошими материалами для вторичного теплообменника будут нержавеющая сталь, медь, алюминий.

Принцип действия оборудования, предназначенного для горячего водоснабжения несложен: тепло передается от жидкого носителя тепла к жидкому. Скорость теплового обмена выше, что замедляет появление отложений на стенках аппарата. Срок эксплуатации продолжителен, а техническое обслуживание может проводиться реже. Стоят вторичные обменники тепла дороже, но со своей задачей они справляются более эффективно.

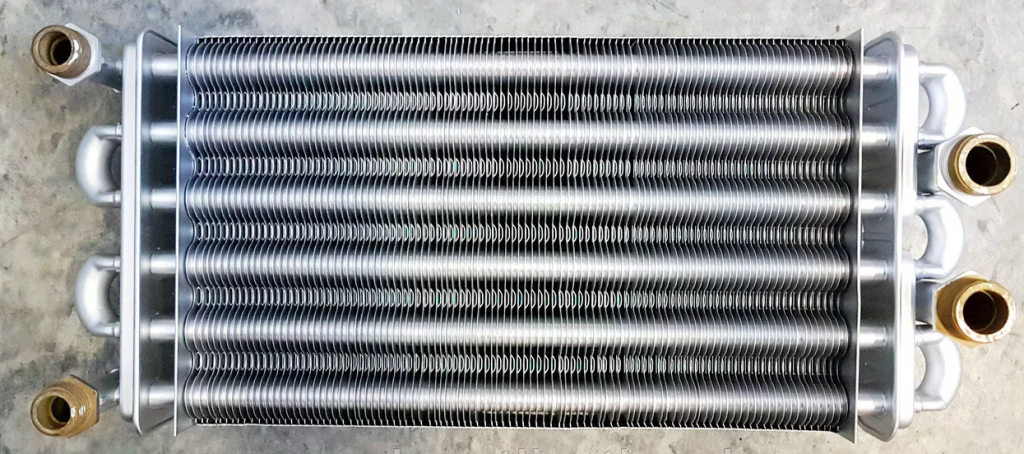

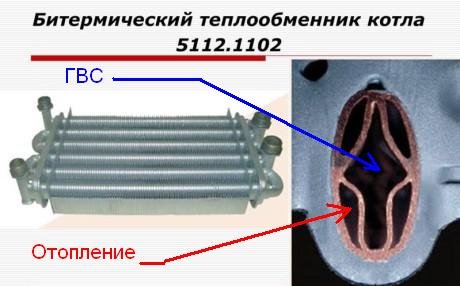

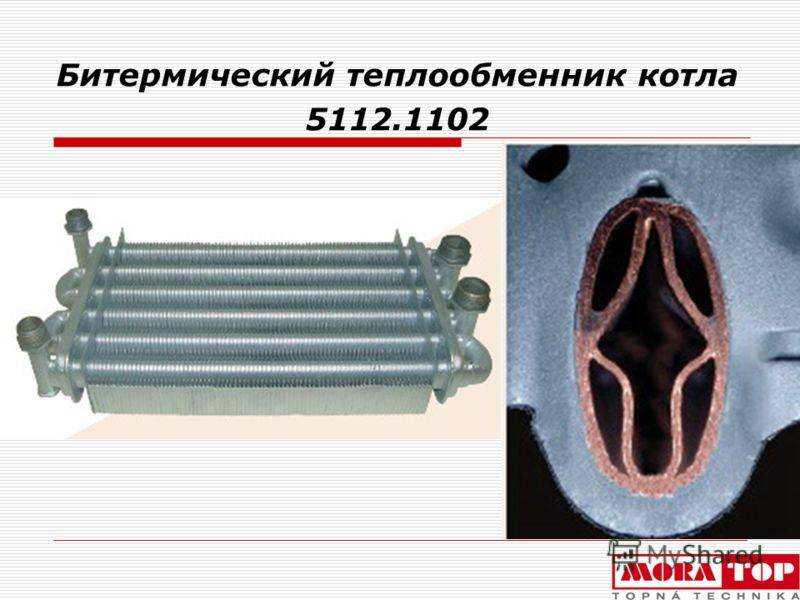

Битермические

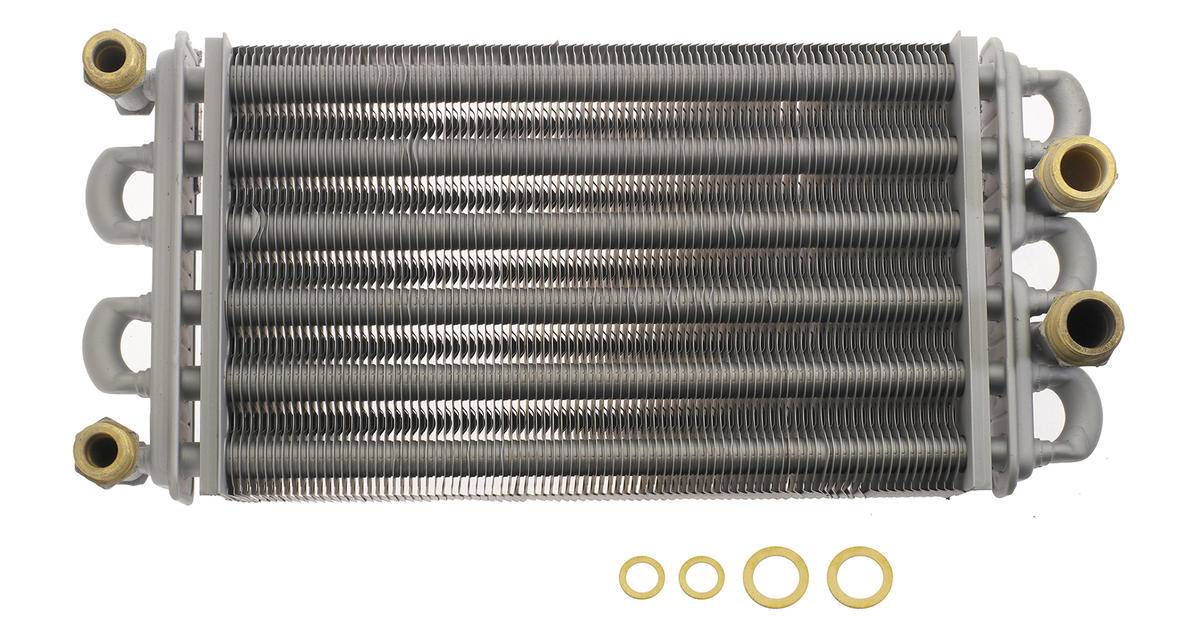

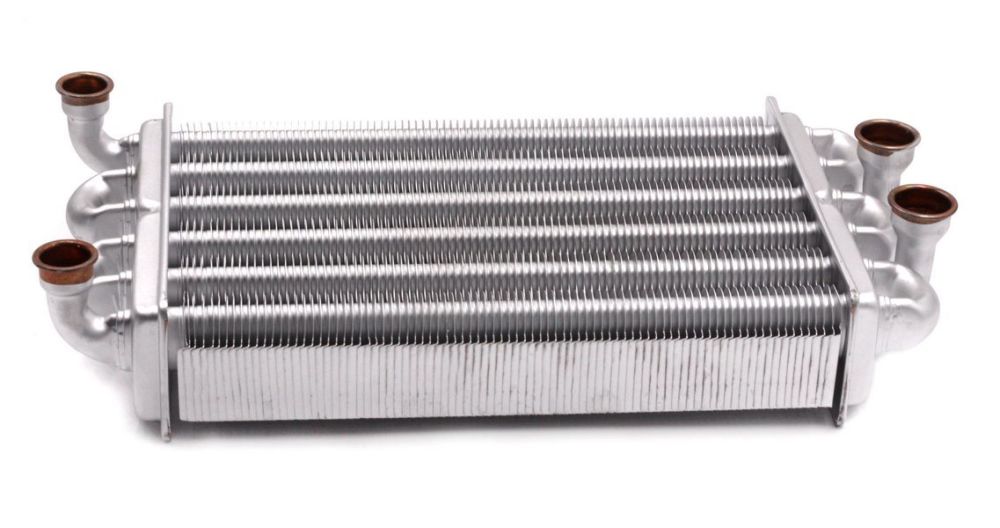

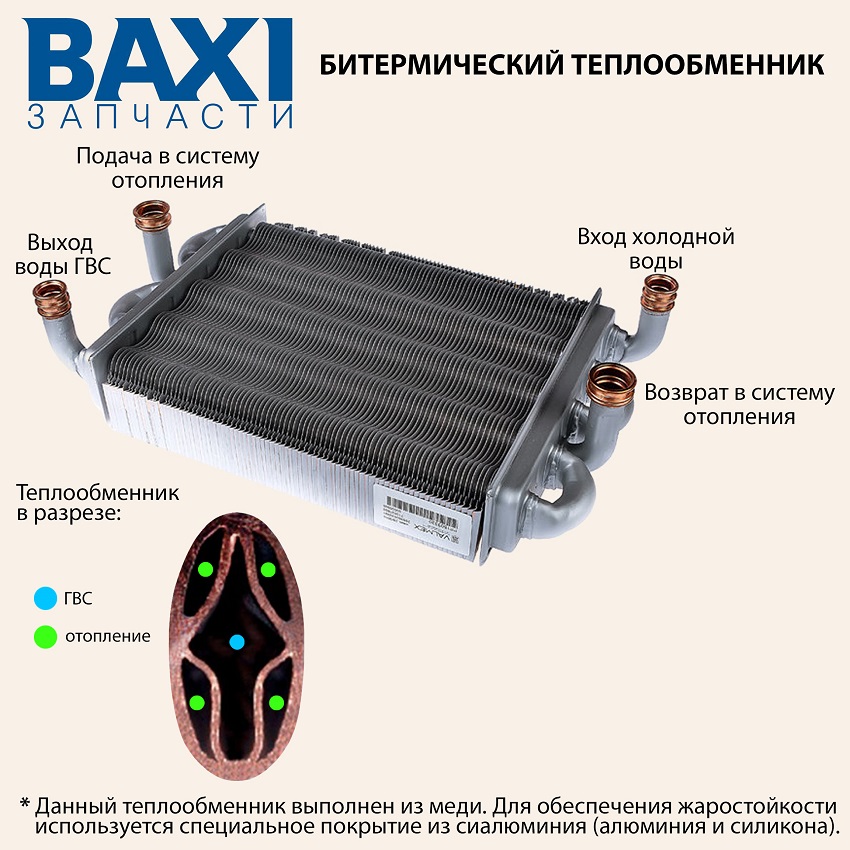

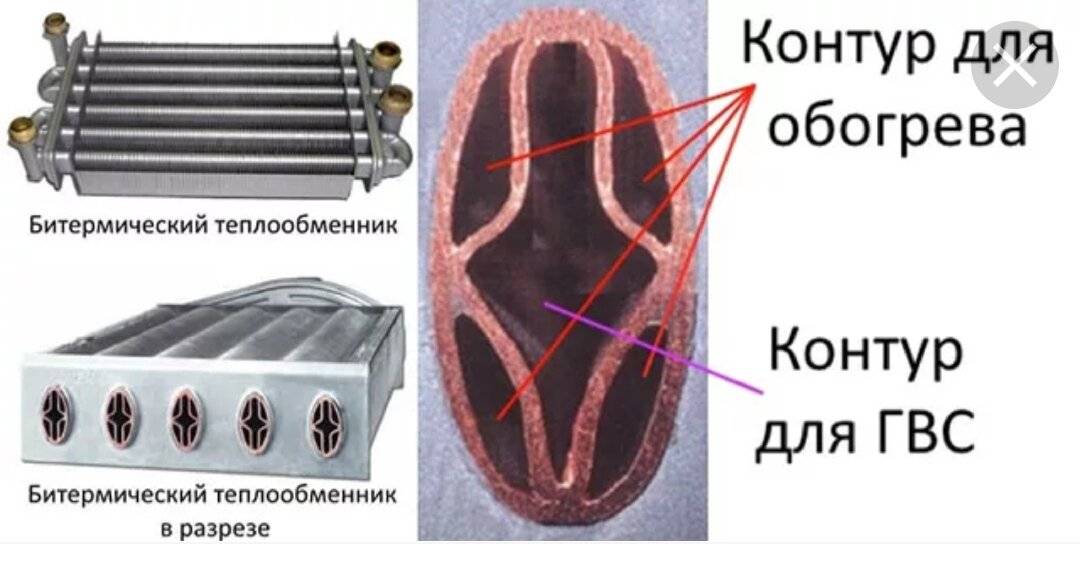

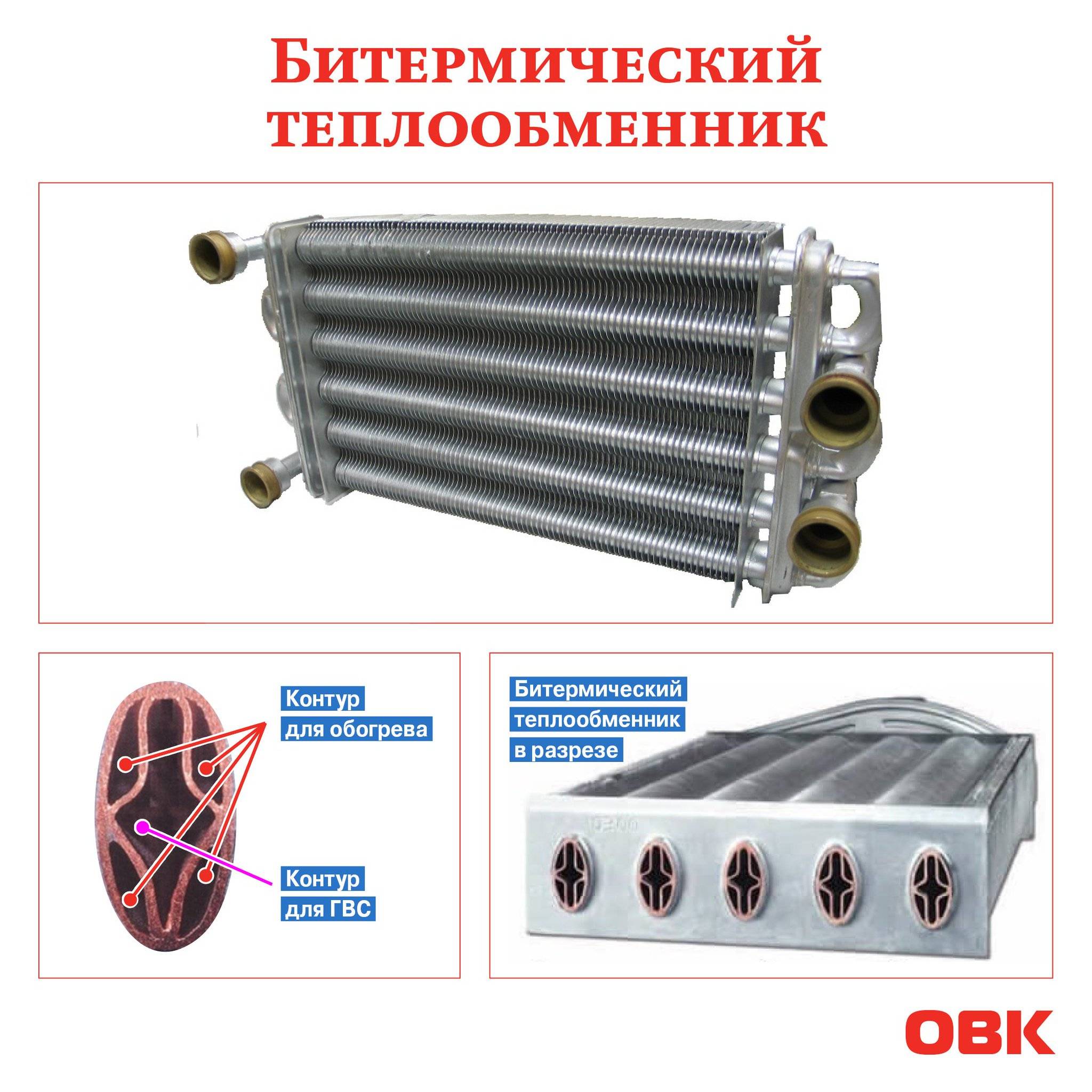

В битермическом или совмещенном теплообменнике объединены две системы обмена тепла — от газа к тепловому носителю и от теплоносителя к воде, необходимой для горячего водоснабжения. Устройство представляет вставленные друг в друга полые трубы, по которым циркулирует вода.Для обслуживания используют специальные бустеры для промывки.

Действие обеих систем теплообмена происходит синхронно: в то время как вода во внешней отопительной трубе подогревается снаружи, во внутренней трубе нагревается вода для ГВС. Битермическая система имеет простую конструкцию. Газовый котел, оборудованный системой такого типа, редко ломается, недорого стоит, компактен.

Среди отрицательных качеств битермической системы — невысокая мощность. Части, контактирующие с водой, подвержены отложениям солей, что требует установки фильтров. Ремонт сложен, а иногда и невозможен. Большое количество стыков и соединений создают риск внутренних протечек, объем нагреваемой воды ограничен.

Как это работает

1. Тепло от пластин переходит на поверхность внешней трубки и далее воде в контуре отопления. Когда задействовано отопление в зимний период, а горячая вода не включена, то жидкость циркулирует только по контуру отопления, а контур ГВС перекрыт.
2. Как только открывается горячая вода, перекрывается контур отопления и запускается контур ГВС. Тепло от внешнего контура и всего теплообменника в целом переходит в воде, текущей по внутренней полости. Как только кран горячей воды перекрывают, возобновляется ток в отоплении.

Единовременно работает только один контур. Второй в это время перекрывается. Сделано это для снижения влияния на выходную температуру воды от нагрева теплоносителя и наоборот, контролируя тем самым, куда будет расходоваться тепло от газовой горелки или сжигания другого типа топлива.

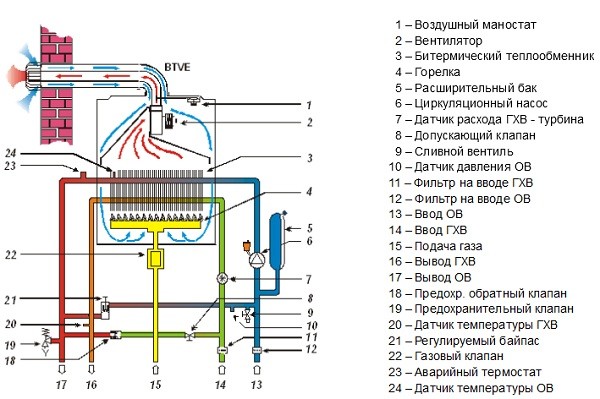

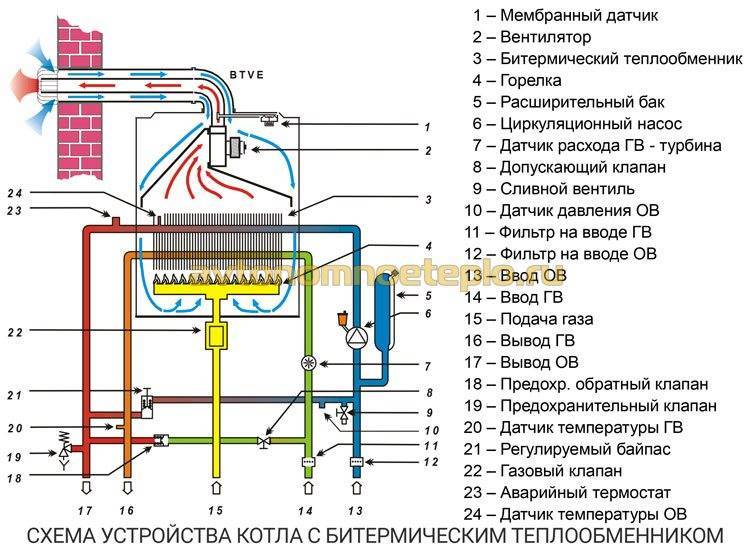

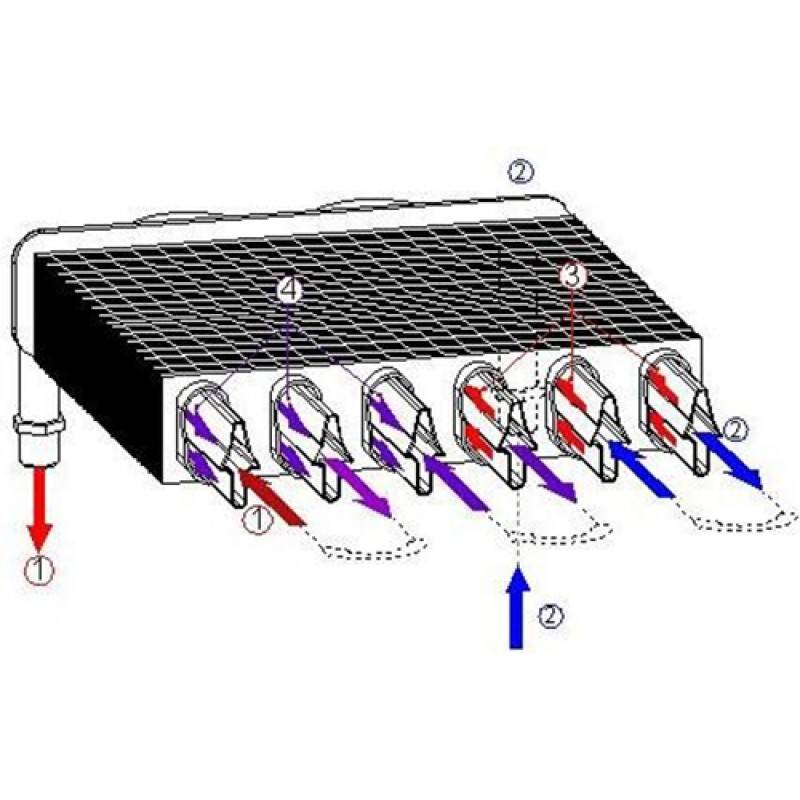

Схема работы газового котла с битермическим теплообменником

В целом котлы с биметаллическими теплообменниками получаются на 10-15% дешевле и лишь на 1-2% ниже по КПД систем с раздельными теплообменниками. Это достигается за счет снижения затраченного материала без усложнения техпроцесса и за счет отсутствия трехходовых клапанов и регулирующей арматуры.

Сечение труб подбирается таким образом, чтобы не повышать скорость течения воды и не снижать напор, так что даже дополнительного увеличения площади теплообмена с камерой сгорания не требуется.

Как и чем промыть теплообменник с битермической конструкцией

Промывка теплообменника в котлах битермического типа, является обязательной и прописана в инструкции по эксплуатации. Фактически, производитель имеет право отказать в гарантийном обслуживании при нарушении этого условия. При своевременной промывке, достигается полное восстановление теплообменника – пропускной способности контура.

Способов промывки несколько:

• В домашних условиях – самый простой метод, заключается в заполнении котла жидкостью для промывки и пропускании ее через контур, посредством бустера – насоса, создающего давление. Процедура занимает 15-20 минут и не требует разбора котла. Недостаток ремонта своими руками в том, что некоторые используемые средства агрессивны и неправильное выполнение процедуры, нередко приводит к потере герметичности теплообменника. Устранить течь между контурами достаточно проблематично. Неисправность приводит к необходимости замены теплообменника.
• В сервисном центре – оптимальный вариант обслуживания, позволяющий продлить срок службы котла и предотвратить его ранний выход из строя. Агрессивные химические вещества, при сервисном обслуживании применяют, только если не удалось восстановить пропускную способность более мягкими способами.

Существует еще несколько рецептов промывки теплообменника: применение уксусной или лимонной кислоты, и т.п. Народные способы малоэффективны и не приносят существенной пользы.

Принцип работы

Всё происходит следующим образом:

1. Тепло от пластин исходит на поверхность внешней трубки, а потом в контуре под обогрев. При необходимости обогрева зимой и выключенном горячем водяном снабжении, жидкость течёт только по отопительному контуру, а горячая вода перекрывается.
2. При открытии горячей воды, контур обогрева перекрывается и происходит запуск контура горячего водоснабжения. Тепло от внешнего контура и целого теплового обменника переходит к жидкости, которая течёт по внутренней полости. Кран горячей воды перекрывается – и ток в обогреве налаживается.

То есть за раз функционирует лишь один контур. Второй в этот момент перекрывают. Такой принцип необходим для того, чтобы снизить влияние на выходную температуру жидкости от нагрева теплоносителя и обратно. Таким образом, контролируется то, куда будет уходить тепло от газовой горелки либо сгорания иного типа топлива.

Если вы задумываетесь, что выбрать: теплообменник битермический или раздельный, – знайте, что первый вариант выходит на 10-15 % дешевле и только на 1-2 % ниже по коэффициенту полезного действия второго варианта. Это происходит за счёт снижения затраченного материала без усложнения технического процесса и за счёт исключения трёхходовых клапанов и арматуры регуляции. Возможно, именно этот параметр станет для вас основополагающим при выборе, однако всё же рассмотрите плюсы и минусы двух конструкций.

Сечение труб выбирается исходя из того, чтобы скорость течения жидкости не повышалась, а напор не снижался. Поэтому не нужно даже дополнительного увеличения площади теплового обмена с камерой сжигания.

Какие есть способы чистки и промывки теплообменника?

https://youtube.com/watch?v=wvmPqB4YPmI

Преимущества и недостатки

Достоинства радиаторов единого блока:

1. изкий уровень теплопотерь.
2. Надежность материалов – есть только одна связка, объединяющая блок с каналами системы.
3. Высокая эффективность тепловой подачи на двух направлениях.
4. Ориентировка контролирующих термостатов на единый блок даёт 100% точность в получении данных.

Недостатки радиаторов битермальной конструкции:

1. Ограниченная работа слоёв – нельзя одновременно давать циркулировать жидкости для подачи ГВС и на отопление.
2. Коаксиальные контуры могут быстро выйти из строя из-за образования накипи или коррозии металлических частей. Поэтому требуется дополнительно использовать нейтрализующие ингибиторы.
3. Производительность несколько уменьшена по сравнению с котлами с раздельными блоками – для ГВС и обогрева помещений.

Плюсы и минусы

К основным положительным качествам газового котла, оборудованного битермическим теплообменником можно отнести:

• Доступную стоимость. Битермический стоит на порядок дешевле. Но, что касается его производительности, практически ему не уступает. При совмещении контура, скорость процесса нагрева воды не меняется. Практически идентичным остается и расход горячей воды.
• Способ подогрева воды. Благодаря точечному креплению двух трубок, площадь соприкосновения становится больше. Поэтому тепло, исходящее от нагревательной пластины способно частично переходить внутрь конструкции. Соответственно ускоряется процесс нагрева. Если используется отопление, контур водоснабжение способен тоже нагреваться до такой же температуры. Так происходит до момента, пока не будет открыт кран подачи воды. Если кран открыть, то в трубе уже будет находиться подогретая воды.
• Удобство использования в летний период. Источником тепла для подогрева воды является сгорающее топливо. Чтобы вода на выходе была горячей, не нужно подогревать весь контур.

Что касается недостатков битермических теплообменников, то они следующие:

• Из-за того, что трубка имеет сложную форму, внутри нее повышается скорость формирования солевых отложений. Особенно быстро этот процесс происходит, если жидкость, находящаяся внутри сильно нагревается (до 95 градусов). Однако стоит отметить, что этот процесс больше зависит не от температуры, а от качества воды. В теплоноситель рекомендуется изначально заливать подготовленную воду, не содержащую большого количества железа, солей и других соединений. В качестве альтернативы, в жидкость нужно добавлять специальные добавки-антифризы, задача которых – предотвратить формирование накипи. Вода внутри системы двигается по кругу, из нее постепенно удаляются соли. Что касается контура горячего водоснабжения, то здесь все зависит от наличий фильтра на входе в систему и адекватности использования битермического теплообменника. Если жесткость водопроводной воды большая, то увеличивается риск быстрого формирования отложений, препятствующих нормальной работе системы.
• Еще одним недостатком считается то, что при неправильно установленных параметрах работы котла, во время его работы с крана может потечь слишком горячая вода.
• Сложность в обслуживании. В случае засорения трубок теплоносителя, справиться с проблемой сможет не каждый специалист. А без специальной очистки системы эффективность работы газового котла будет минимальной.

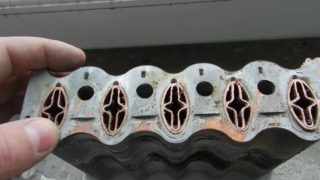

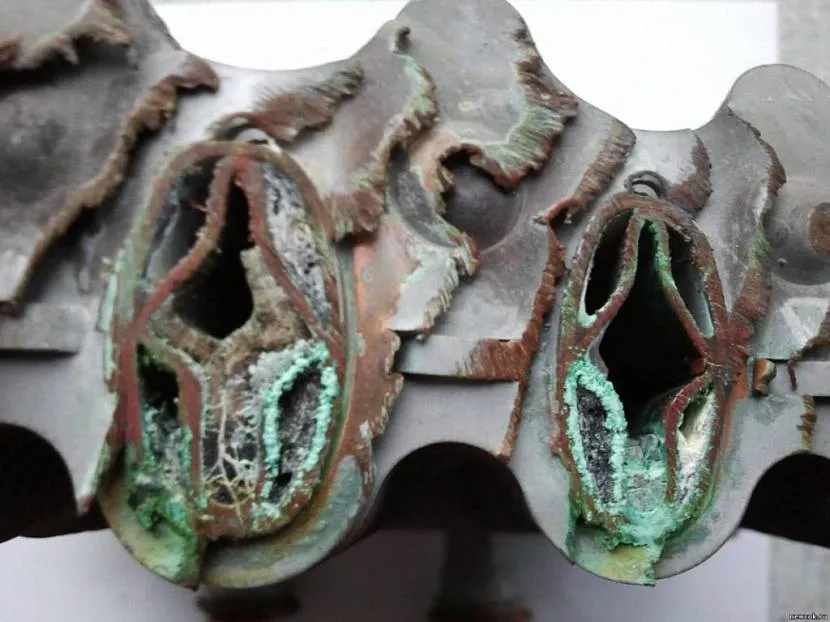

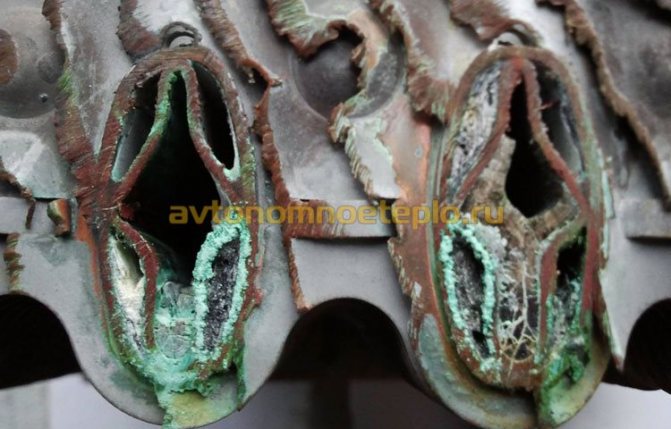

Засоренный битермический теплообменник газового котлаИсточник cosmo-frost.ru

Как это работает

1. Тепло от пластин переходит на поверхность внешней трубки и далее воде в контуре отопления. Когда задействовано отопление в зимний период, а горячая вода не включена, то жидкость циркулирует только по контуру отопления, а контур ГВС перекрыт.
2. Как только открывается горячая вода, перекрывается контур отопления и запускается контур ГВС. Тепло от внешнего контура и всего теплообменника в целом переходит в воде, текущей по внутренней полости. Как только кран горячей воды перекрывают, возобновляется ток в отоплении.

Единовременно работает только один контур. Второй в это время перекрывается. Сделано это для снижения влияния на выходную температуру воды от нагрева теплоносителя и наоборот, контролируя тем самым, куда будет расходоваться тепло от газовой горелки или сжигания другого типа топлива.

Схема работы газового котла с битермическим теплообменником

В целом котлы с биметаллическими теплообменниками получаются на 10-15% дешевле и лишь на 1-2% ниже по КПД систем с раздельными теплообменниками. Это достигается за счет снижения затраченного материала без усложнения техпроцесса и за счет отсутствия трехходовых клапанов и регулирующей арматуры.

Когда нужна чистка котла

Как правило, это 3 ситуации:

• Профилактическая чистка котла раз в 2 года, с минимальными расходами.
• Чистка производится по мере загрязнения теплообменника сажей и известковыми отложениями. При этом эффективность отопления и нагревания воды уменьшается. Можно вызвать мастера, но и вариант с самостоятельной очисткой тоже не исключен.
• Поломка теплогенератора. К сожалению, такая ситуация – не редкость в разгар отопительного сезона. Вызванный специалист исправит поломку. Он же производит очистку теплообменника от сажи.

Как видите, последние два сценария малопривлекательны для хозяев дома. Они связаны с дополнительными затратами и дискомфортом. Нельзя обойтись без мастера и в том случае, если для отопления помещения применяется котел конденсационного типа, имеющий горелку особой конструкции. Самостоятельно ремонтировать такую сложную технику нежелательно. Исключение из этого правила – если вы хорошо разбираетесь в подобной технике.

Котлы на битермических теплообменниках

Применение битермических отопительных приборов в котельных получает все широкое распространение. Очень часто большие изготовители сами создают проекты моделей на своих деталей, среди них и трубные змеевики. Одним из лидеров в сегменте считается фирма Immergas, предлагающая котлы с теплообменными аппаратами на 6 трубках. Подобная конструкция даёт плюс если сравнивать с 4 и 5-трубчатыми теплообменными аппаратами, так как расширенная секция может находиться недалеко к пламени горелки. Тем не менее, нужно иметь в виду и теплопроизводительность, которую обеспечит 6-трубчатый трубный змеевик котла. Битермический рабочий принцип в этом случае может выдавать порядка 24 кВт и это может быть избыточно для приватных домов и больших коттеджей за чертой города. Также разработкой битермических агрегатов занимаются компании Vaillant, Navien, Protherm. Продукцию данных изготовителей выделяет не только современная конструкция, но и практичность. Инженеры стремятся давать модели возможностями плавной регулировки пламени, опцией охлаждения теплообменного аппарата и т. д.

Материал теплообменников

Выбирать вторичный теплообменник для газового котла следует внимательно, чтобы он смог проработать без сбоев продолжительное время.

Если кран ГВС закрыт, то теплоноситель поступает в первичный отопительный контур. Принцип работы вторичного теплообменника заключается в следующем: при открытии крана горячей воды трехходовый клапан перенаправляет поток теплоносителя с первичного во вторичный контур; холодная вода начинает поступать и смешиваться с нагретой жидкостью, а затем теплой выходит из крана.

Вторичный теплообменник изготавливают из:

• меди;
• конструкционной стали.

Медный теплообменник обладает следующими преимуществами:

• длительный эксплуатационный срок;
• отличная теплопроводность;
• слабая подверженность коррозии.

Недостатком является его дорогая цена.

Стальные теплообменники более распространены, так как имеют следующие плюсы:

• достаточную теплопроводность;
• дешевую стоимость.

Минусом является подверженность стального изделия коррозийным процессам

Однако в данном случае следует обращать внимание на качество материала. Авторитетные производители газовых котлов изготавливают теплообменники из высококачественной конструкционной стали с антикоррозийным покрытием

Такие контуры могут прослужить достаточно долго без поломок.

Обратите внимание! Вторичный теплообменник более подвержен засорению соляными отложениями за счет низкой температуры нагрева 30-60°C. Чтобы избежать появление частых засоров и продлить эксплуатационный срок контура, нужно обязательно поставить фильтр на вход холодной воды.

Битермический трубный змеевик

Хочется приобрести и установить для отапливания и горячего водообеспечения (ГВС) на самом деле надежный и качественный котел, однако подобрать его не легко. На рынке можно найти большое количество конструкций и модификаций

Важным элементом котла считается трубный змеевик, и на нем акцентируется все внимание. Подобрать битермический трубный змеевик или разделенные трубные змеевики для отапливания или ГВС? В чем характерность битермических теплообменных аппаратов, и насколько они оправдуют собственное применение, определить весьма не легко в виду отсутствия объективной информации кроме маркетинговых брошюр или скептической критики соперников

Как почистить теплообменник?

Очистка теплообменника проводится по окончании отопительного сезона. Для проведения работ достаточно иметь в наличии стандартный набор инструментов. Перед началом работ необходимо отключить котельный агрегат от газовой сети (магистральной или локальной) и электричества.

Рассмотрим, как чистить напольный газовый котел

• первым делом демонтируется горелочное устройство;
• от газового клапана требуется отсоединить все провода;
• из камеры сгорания извлекается термопара, которую соединяет с газовым клапаном капиллярная трубка;
• отсоединяется патрубок подачи топлива;
• откручиваются болты или гайки (4 шт), фиксирующие плиту с горелкой, узел в сборе извлекается наружу.

Горелку газового котла удобно чистить старой зубной щеткой. Сажу также необходимо удалить с датчика контроля пламени, запальника, пьезоэлектрического устройства для автоматического розжига.

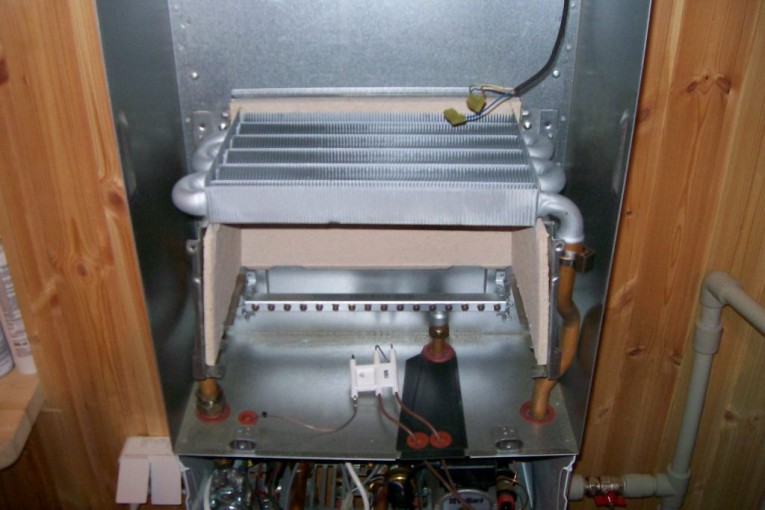

Чтобы добраться до теплообменника котла, снимают верхнюю крышку агрегата, отсоединяют датчик тяги и дымоход, снимают утеплитель, демонтируют крепеж кожуха и сам кожух. Получив доступ к теплообменнику, необходимо снять с него турбулизаторы.

Для чистки турбулизаторов подходит мягкая металлическая щетка, а сам теплообменник освобождается от наслоений сажи миниатюрным скребком, выполненным из тонкого металла. Также используется кисть на длинной ручке. В первую очередь очищаются и обметаются дымогарные трубы, затем следует убрать сажу, осыпавшуюся на днище.

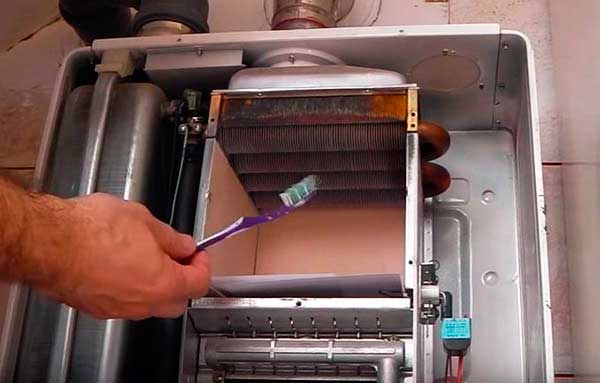

Очистка настенного котла осуществляется зубной щёткой

Чистка настенного теплогенератора. После отключения подачи газа требуется демонтировать переднюю панель котла. Затем откручивается передняя крышка, которая закрывает камеру сгорания. Рекомендуется прикрыть форсунки листом плотной бумаги, чтобы горелка не засорилась падающей сажей. Чистка теплообменника двухконтурного котла своими руками выполняется при помощи старой зубной щетки либо щеточки с металлической щетиной. После того как прочистка завершена, необходимо обмести теплообменник кисточкой и аккуратно вынуть бумагу с собранной сажей. Как выполняется процедура, смотрите на видео ниже.

Промывка одноконтурного и двухконтурного газового котла

Промывка теплообменника газового котла необходима для удаления внутренних отложений, которые способны нарушить нормальную циркуляцию теплоносителя в отопительной системе и вызвать проблемы с подачей горячей воды в локальную систему ГВС. Также в отложениях могут присутствовать вещества, разрушающие металл.

Насколько часто требуется выполнять данное мероприятие, зависит от вида теплоносителя. Если в системе циркулирует очищенная вода, достаточно делать профилактику раз в четыре года, удаляя отложения. Систему с антифризом следует промывать каждые два года и регулярно менять теплоноситель – под воздействием высоких температур он со временем меняет свойства и может стать опасным для металлических элементов системы.

Заключение

Выбор в пользу битермического котла необходимо делать исключительно после четкого анализа потребностей в водной массе и отоплении. Подобный вариант оправдывает себя в ситуациях, когда предполагается приблизительно в похожих объемах задействовать и теплоснабжение, и ГВС. Естественно, летом битермический трубный змеевик будет ощутимо проигрывать в энергетической эффективности традиционным отопительным приборам, однако за период длительной зимы разница эта нивелируется в пользу первого варианта. Стоит еще сказать, что к хорошим качествам соединенных блоков нагрева можно отнести компактность конструкции. В большинстве случаев это маленькие котлы, которые много места не занимают и очень легко сопрягаются с управляющими термостатическими клапанами.
