Блок питания: с регулировкой и без, лабораторный, импульсный, устройство, ремонт

Импульсные блоки питания — как работают: краткий обзор схем

Структурная схема импульсного блока питания поясняется мнемоническими символами формы напряжения над каждым его составным блоком, а связи взаимодействия обозначены стрелками.

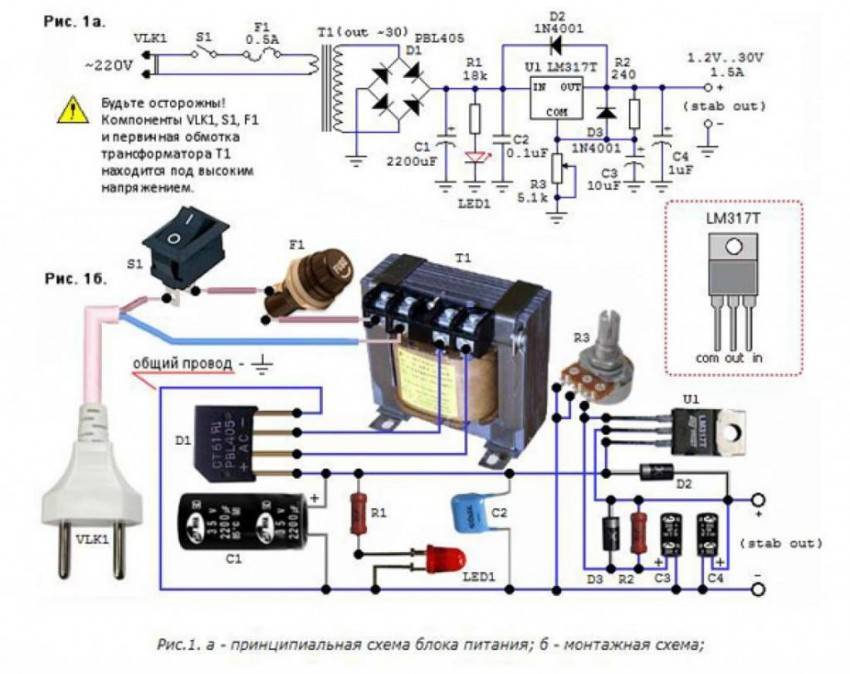

Принципиальную схему удобно представлять таким видом.

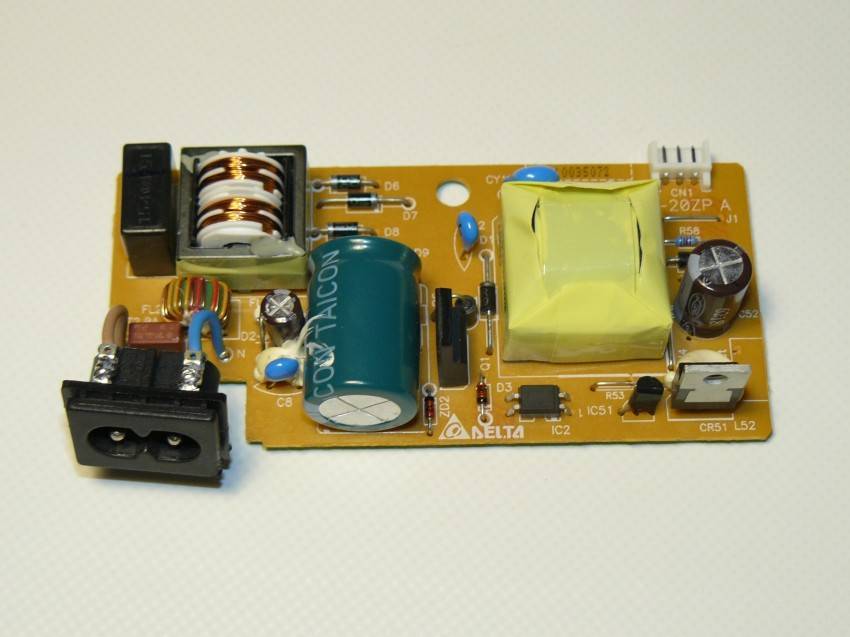

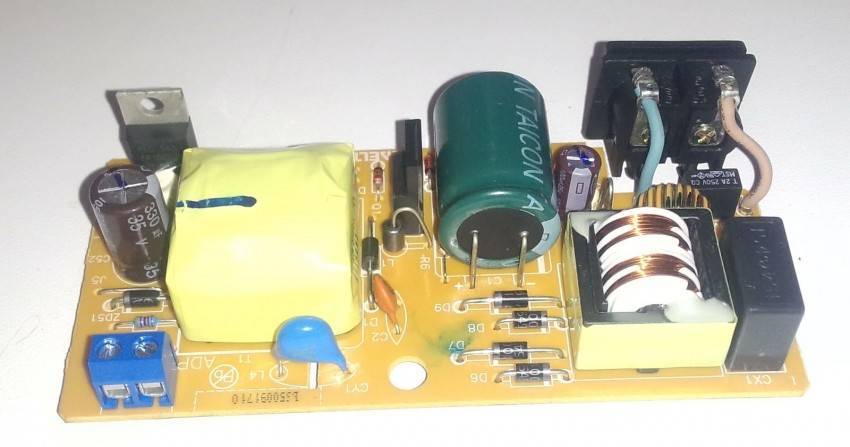

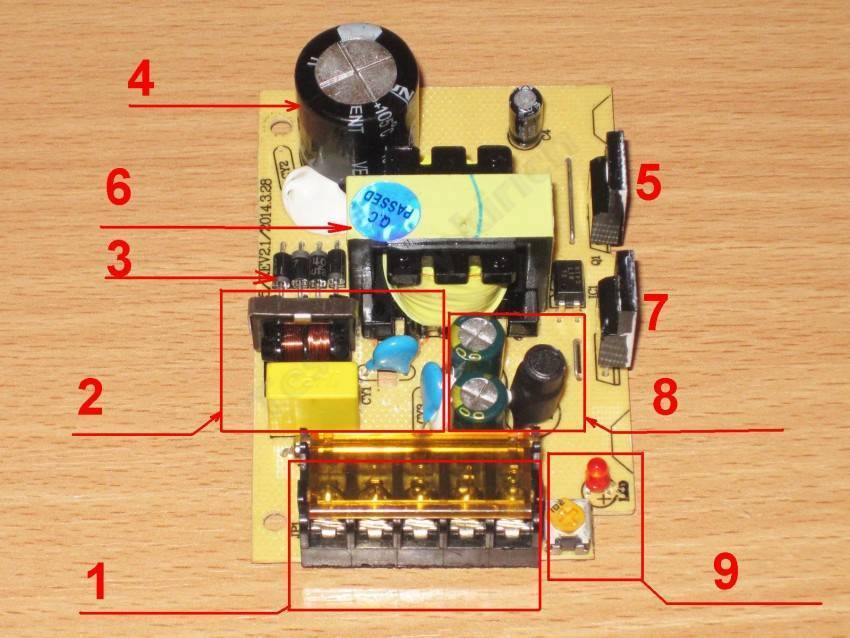

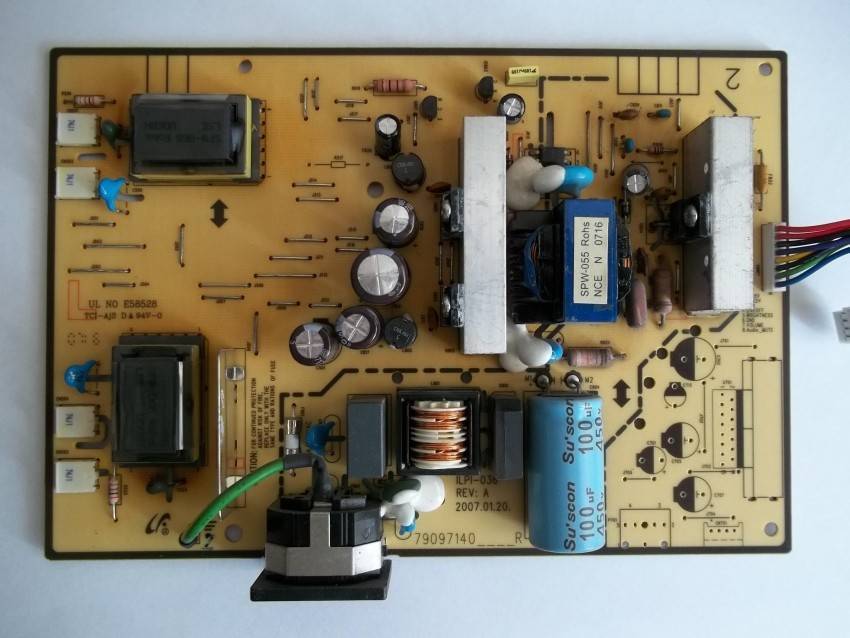

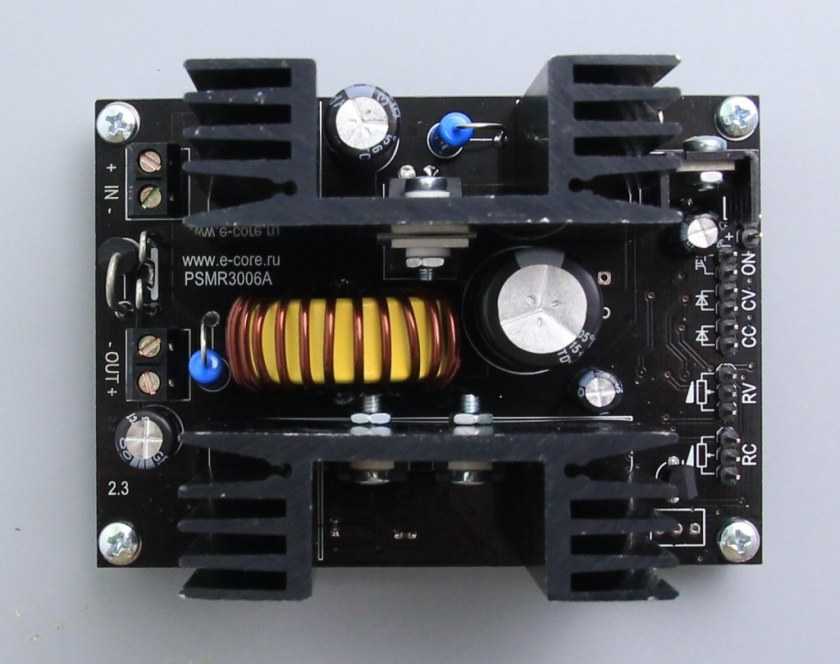

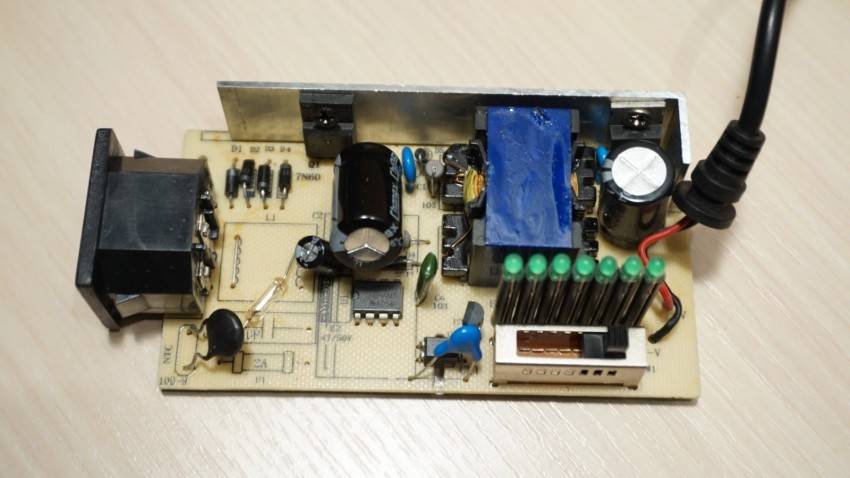

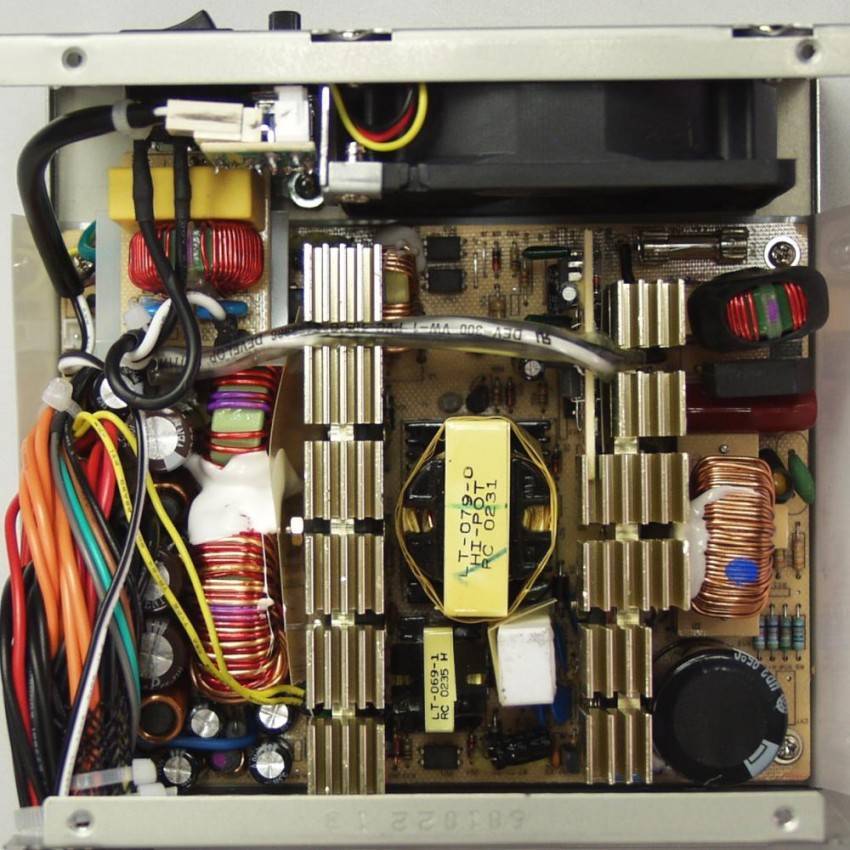

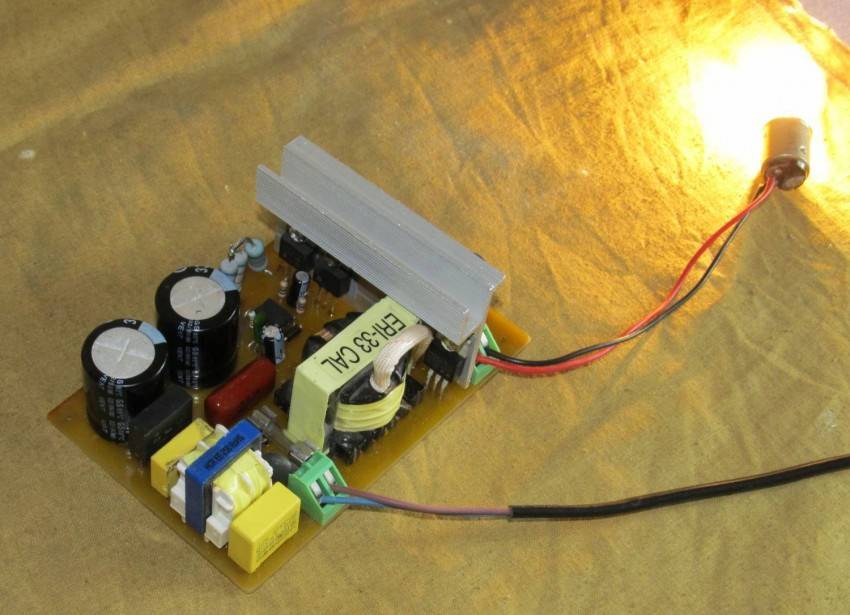

Монтажная плата одного из устройств с расположением деталей показана на фотографии ниже с моими комментариями.

Естественно, что это только частный случай, который, скорее всего не совпадет с вашим ИБП. Здесь я преследую простую цель — напомнить принципы взаимодействия составных частей блока.

Если вам необходимо более подробно ознакомиться с этими вопросами, то читайте специально написанную статью.

Что нужно учитывать

Детали

Регулируемый блок питания представляет собой универсальный преобразователь, который может использоваться для подключения любой бытовой или вычислительной аппаратуры. Без него ни один домашний прибор не сможет функционировать нормально. Такой БП состоит из следующих составных частей:

  • трансформатор;
  • преобразователь;
  • индикатор (вольтметр и амперметр).
  • транзисторы и прочие детали, необходимые для создания качественной электрической сети.

Схема, приведенная выше, отражает все компоненты прибора. Кроме этого, данный тип блока питания должен обладать защитой на сильный и слабый ток. В противном случае любая внештатная ситуация может привести к тому, что преобразователь и подключенный к нему электрический прибор просто перегорит. К этому результату также может привести неправильная спайка компонентов платы, неправильное подключение или монтаж. Если вы новичок, то для того чтобы сделать регулируемый тип блока питания своими руками лучше выбирать простой вариант сборки. Одним из простых видов преобразователя является 0-15В БП. Он имеет защиту от превышения показателя тока в подключенной нагрузке. Схема для его сборки размещена ниже.

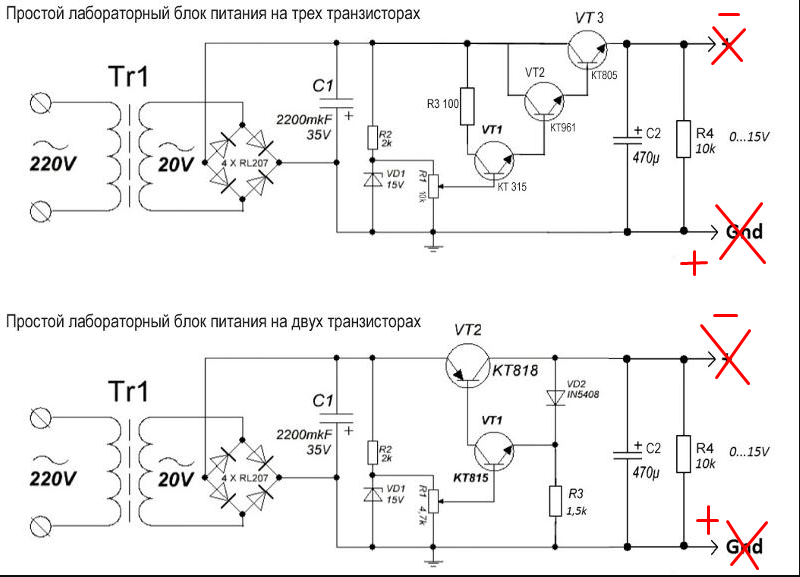

Простая схема сборки

Это, так сказать, универсальный тип сборки. Схема здесь доступна для понимания любому человеку, который хотя бы раз держал в руках паяльник. К преимуществам этой схемы можно отнести следующие моменты:

  • она состоит из простых и доступных деталей, которые можно отыскать либо на радиорынке, либо в специализированных магазинах радиоэлектроники;
  • простой тип сборки и дальнейшей настройки;
  • здесь нижний предел для напряжения составляет 0,05 вольт;
  • двухдиапазонная защита для показателя тока (на 0,05 и 1А);
  • обширный диапазон для выходных напряжений;
  • высокая стабильность в функционировании преобразователя.

Диодный мост

В этой ситуации с помощью трансформатора напряжение будет обеспечиваться в диапазоне на 3В больше, чем имеется максимальное требуемое напряжение для выхода. Из этого следует, что блок питания, способный регулировать напряжение в пределах до 20В, нуждается в трансформаторе минимум на 23 В.

Конденсатор для фильтра 4700мкф позволит чувствительной к помехам по питанию техники не давать фон. Для этого потребуется компенсационный стабилизатор, имеющий коэффициент подавления для пульсаций более 1000

Теперь, когда с основными аспектами сборки мы разобрались, необходимо обратить внимание на требования

Классификация лабораторных источников питания

Лабораторные источники питания можно классифицировать по самым разным параметрам. Наиболее популярный метод классификации – по принципу действия, в соответствии с которым все источники питания можно разделить на импульсные и линейные. Последние также называют трансформаторными.

Каждый из типов блоков имеет свои преимущества. Так, к примеру, импульсный блок питания характеризуется высоким коэффициентом полезного действия и значительно большей мощностью по сравнению с трансформаторными агрегатами. В тоже время линейный источник питания обладает такими достоинствами как простота и надежность конструкции, а также низкая стоимость ремонта и ценовая доступность запчастей.

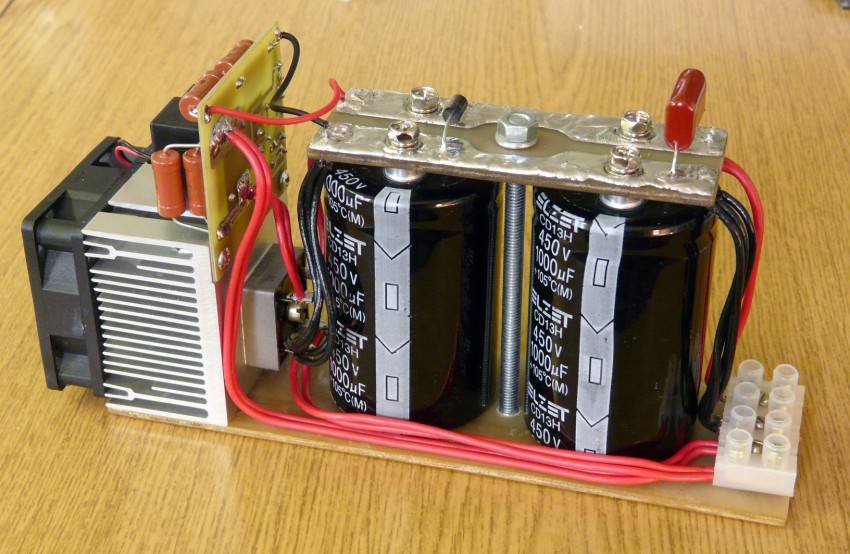

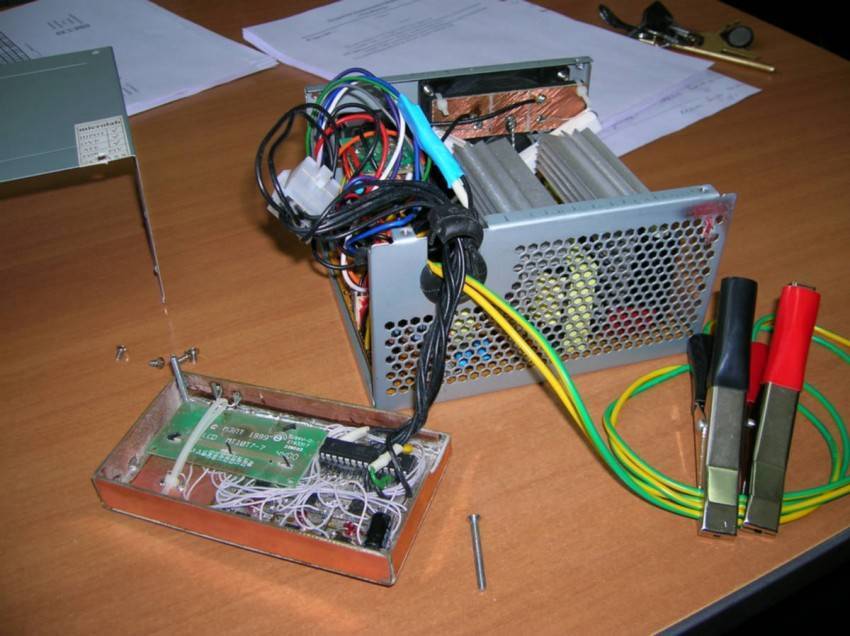

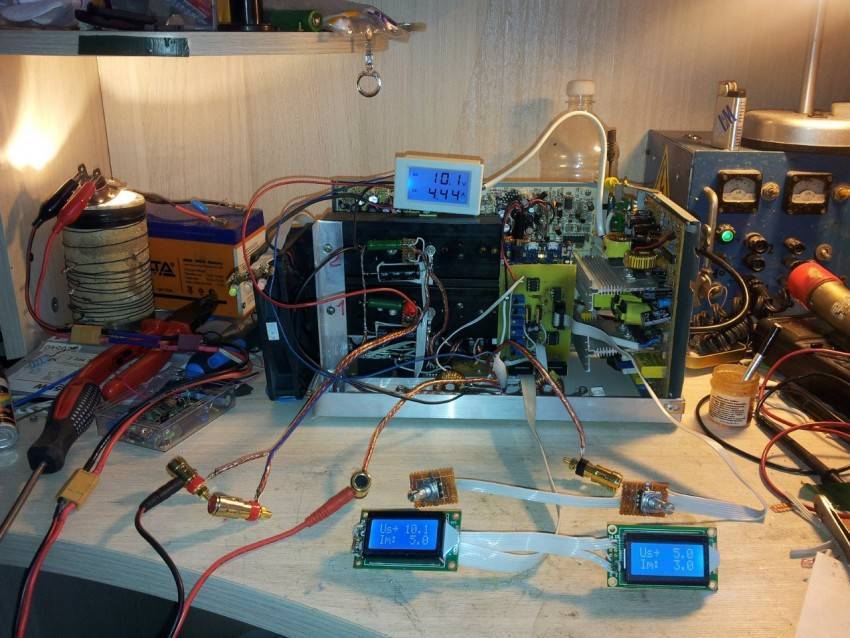

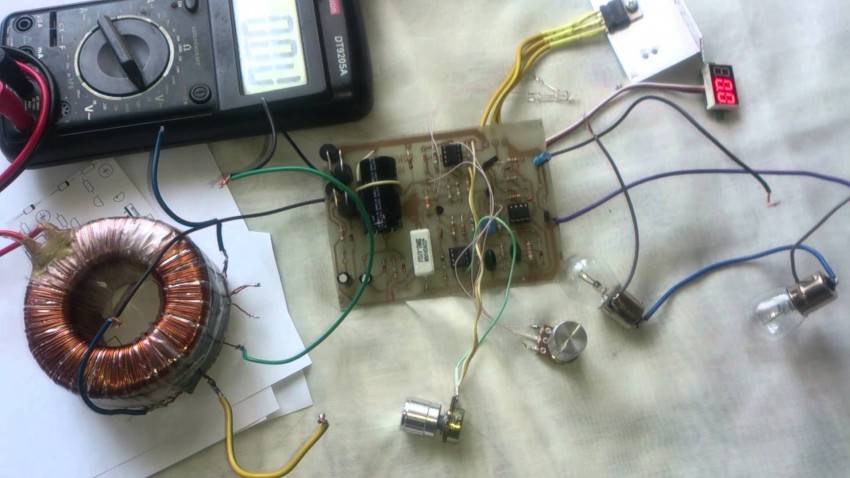

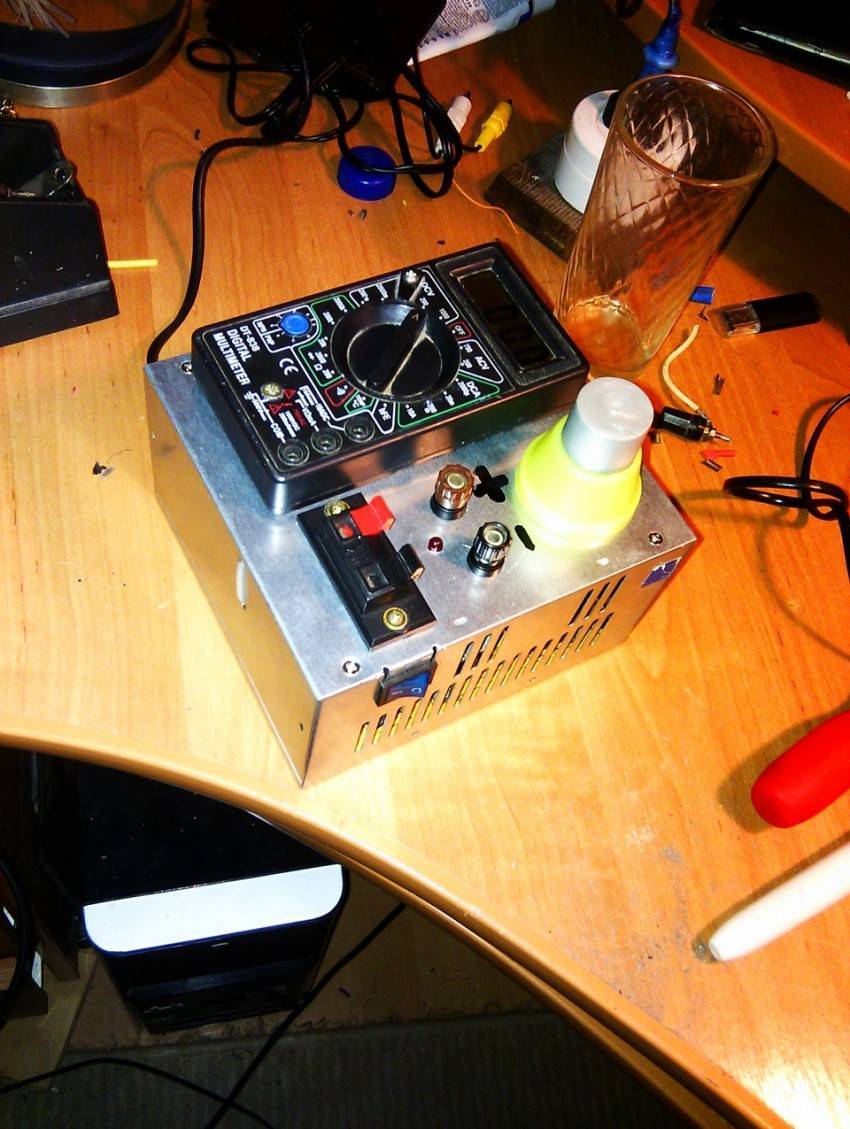

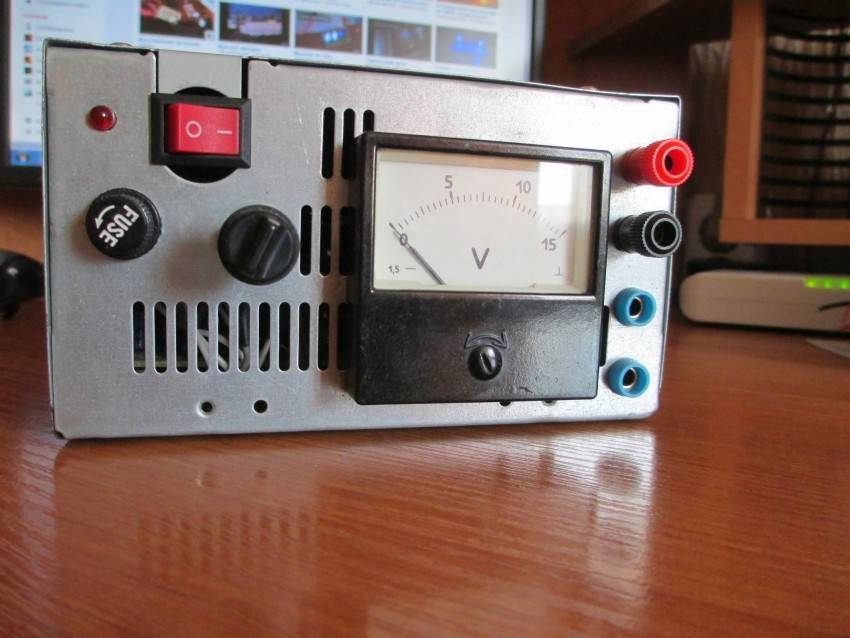

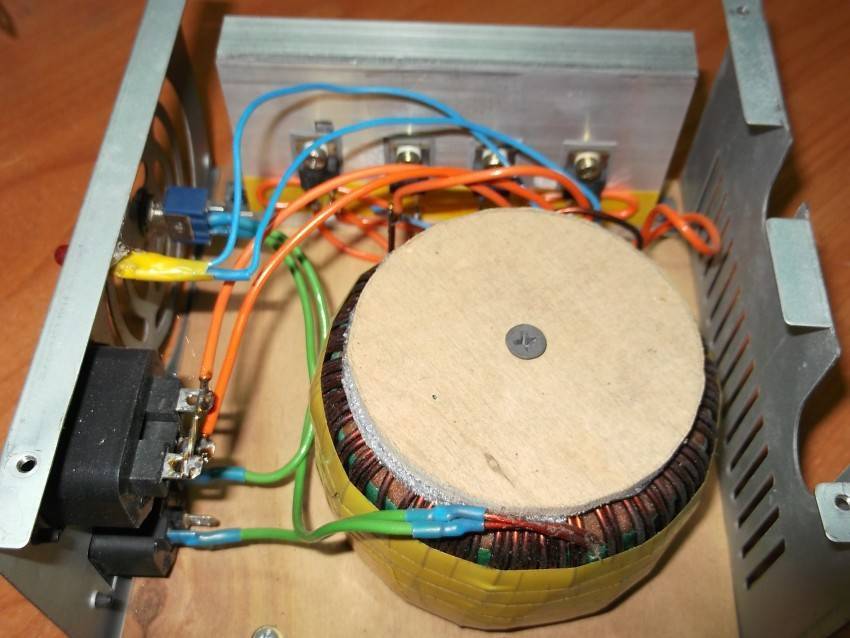

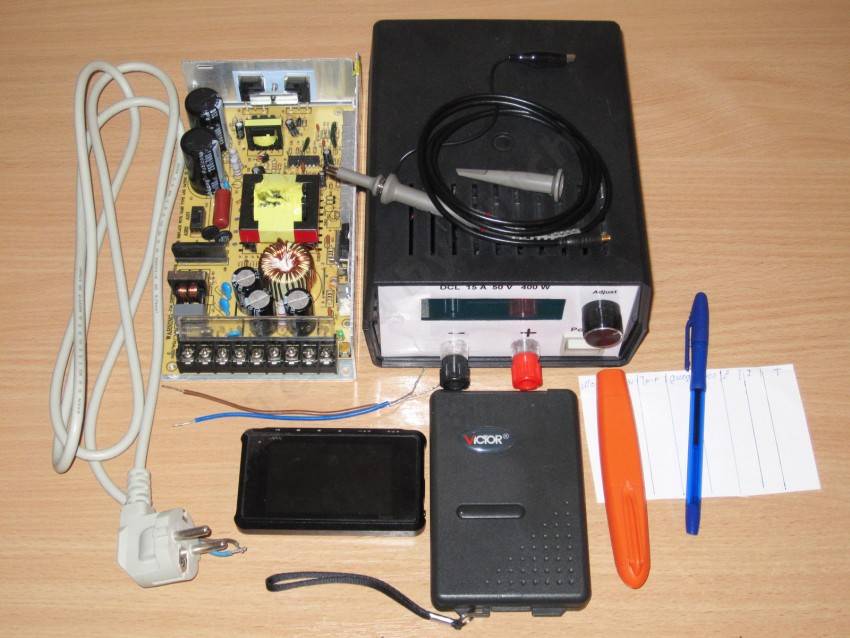

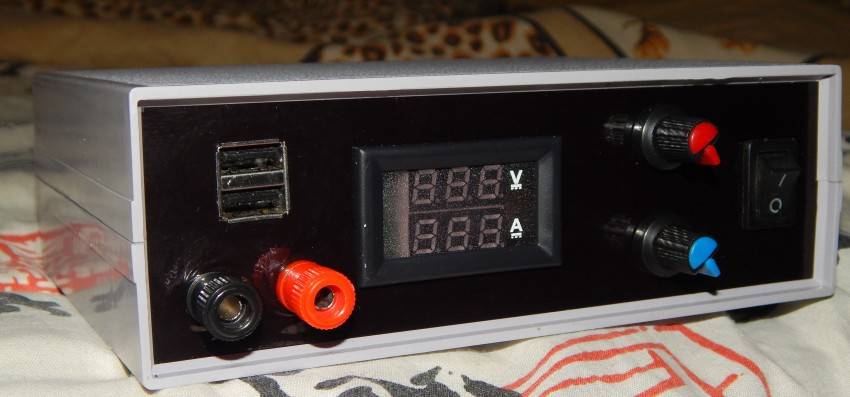

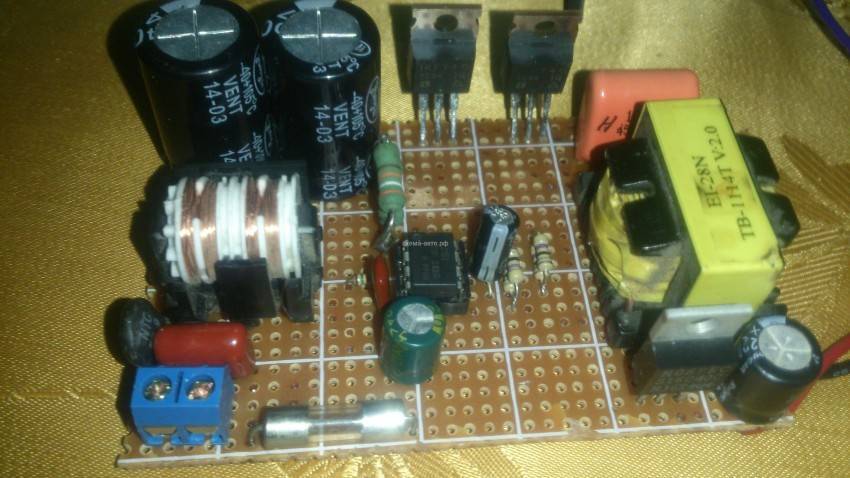

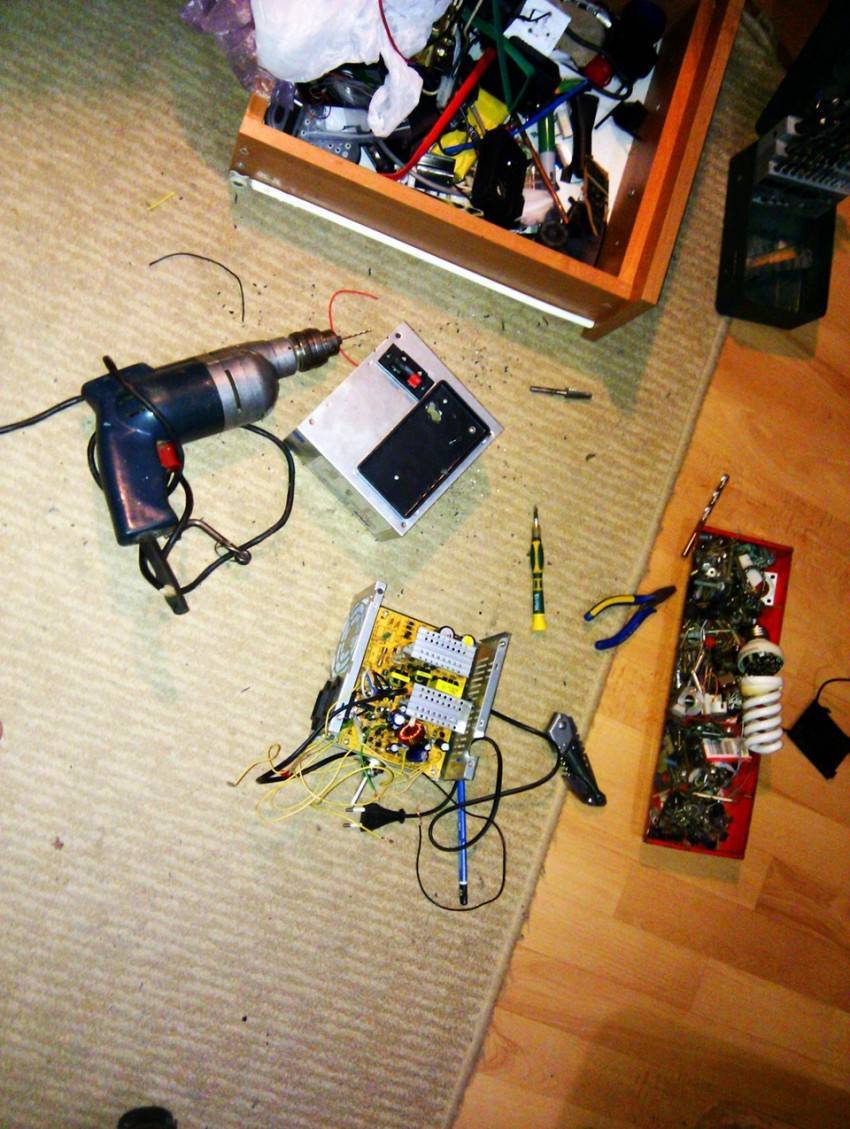

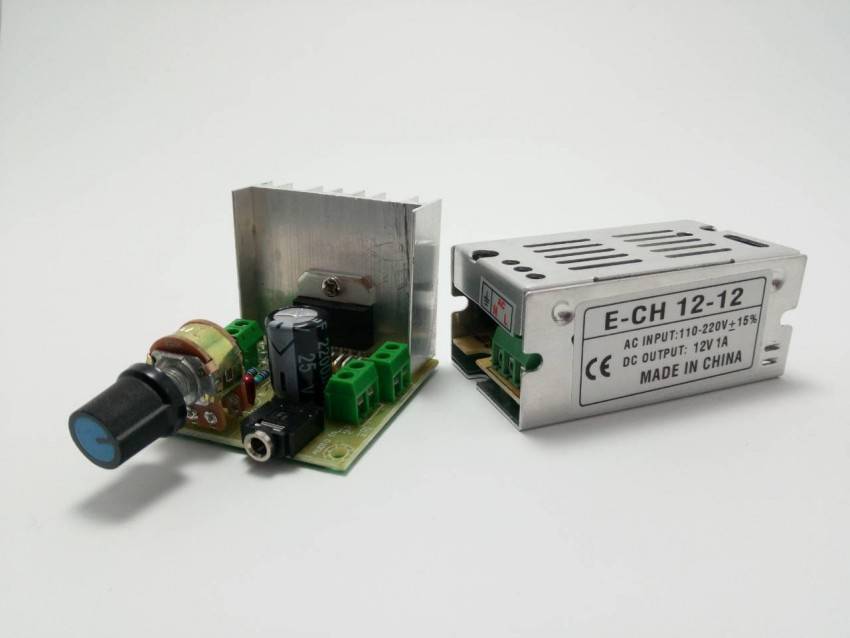

Фото блоков питания своими руками

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Установка кондиционера своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

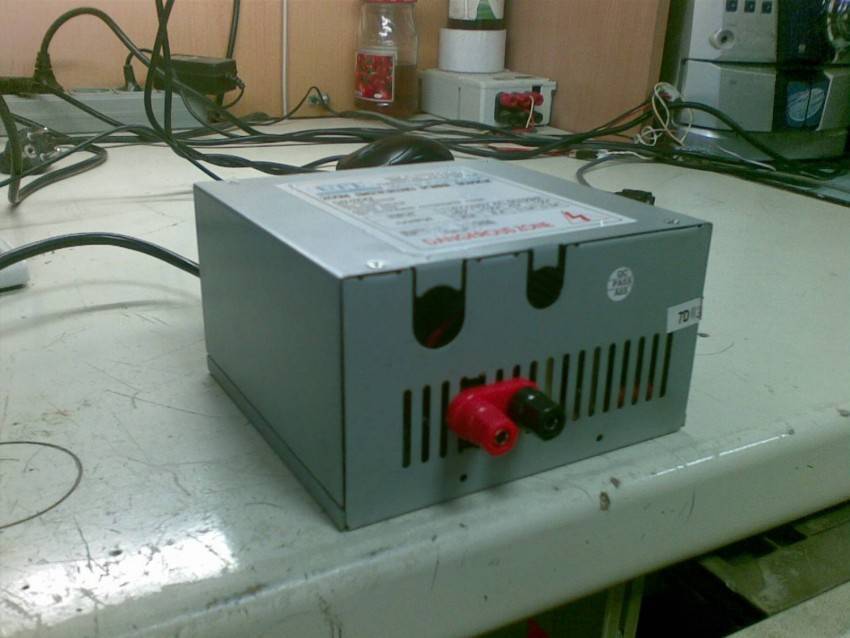

Лабораторный БП из компьютерного

Компьютерные БП, мощностью от 120Вт до 300Вт или 450Вт можно взять из устаревших персональных компьютеров (ПК). Такого типа устройство б/у можно приобрести в объявлениях недорого. Из компьютерных БП можно сделать регулируемый лабораторный прибор средней или большой мощности.

Существует 2 вида переоборудования с увеличением и регулировкой напряжения:

  1. Переделка схемы самого блока;
  2. С помощью дополнительного преобразователя.

Первый способ рассматриваться не будет, потому что для каждой версии схемы компьютерного БП требуется индивидуальный способ доработки. Это связано с устройством защитного отключения, которое работает от фиксированного напряжения в обратной связи. К тому же схемы преобразования и защиты бывают различными.

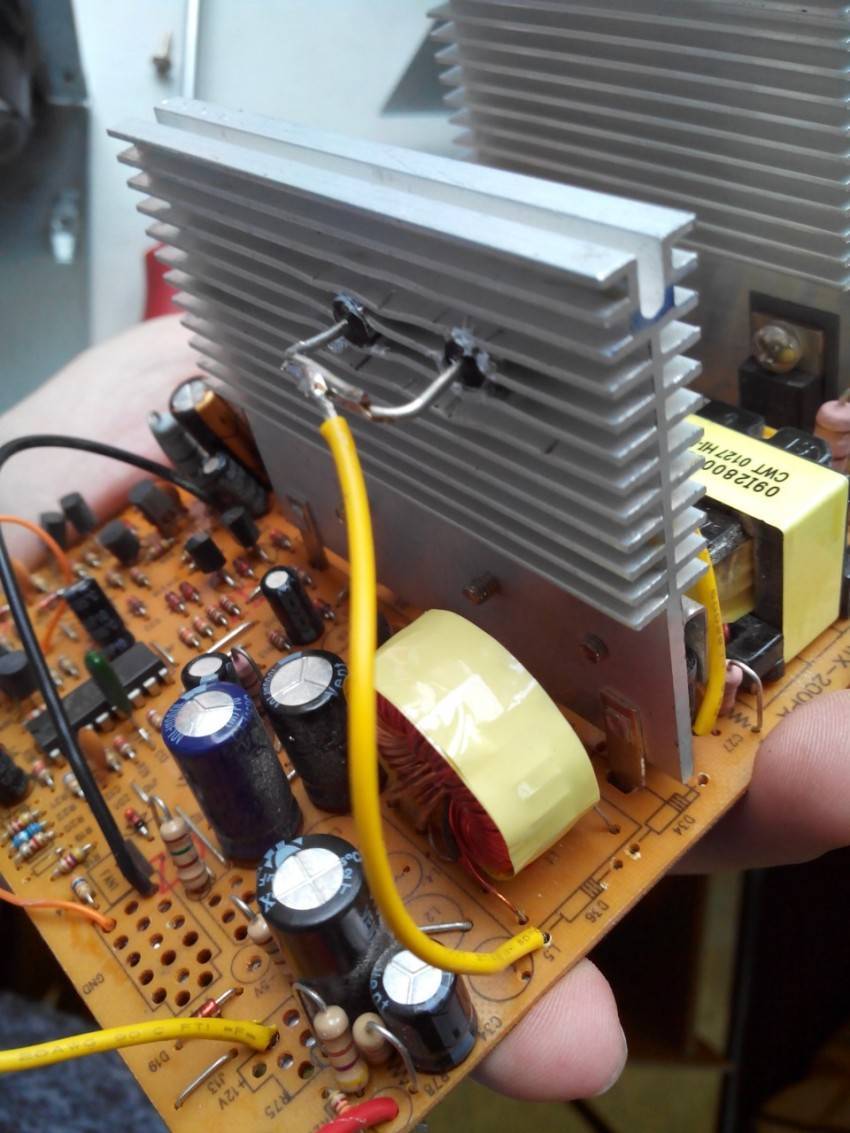

Компьютерный БП можно дополнить повышающим DC-DC преобразователем, мощностью 150Вт (300Вт). Диапазон напряжений у представленных, в основном на китайском рынке, блоков, лежит в пределах 10 – 32В. Ток нагрузки можно также регулировать в диапазоне от 0,2 до 8А (16А). В зависимости от типа ремонтных или наладочных работ выбирают устройство с требуемым диапазоном выходного напряжения. При необходимости функции напряжения до 12В можно дополнить собираемое устройство понижающим блоком DC-DC. а при настройке техники с переменным напряжением подойдёт преобразователь DC-AC.

Для удобства подстроечные потенциометры можно выпаять и вместо их установить переменные резисторы с линейной зависимостью сопротивления от угла поворота.

Советкие переменные резисторы имеют буквенное обозначение зависимости угла поворота от сопротивления: А — линейная; Б — логорифмическая; В — обратно-логарифмическая. Заарубежные аналоги: A — обратно-логарифмическая; B — линейная; C — логорифмическая.

Ремонт основных неисправностей

После осуществления диагностики, и выявления причин некорректной работы импульсного блока питания, можно приступать к его ремонту:

Скопившуюся внутри блока питания пыль можно просто устранить при помощи обычного бытового пылесоса.

Если причина была в неисправном предохранителе, то необходимо приобрести новую деталь, которая имеется во всех соответствующих в магазинах. После этого, осуществляется удаление старого элемента и пайка нового предохранителя. Если эта последовательность действий не помогла, и блок питания так и не заработал, то остается отдать его в мастерскую для диагностики при помощи профессиональных видов оборудования, либо просто приобрести новое устройство.

Если проблема была в конденсаторах или диодах, то неисправность исправляется по такому же алгоритму: приобретаются новые детали и впаиваются в схему вместо старых элементов.

Если проблема неисправности заключалась в дросселе, то его заменять необязательно, поскольку этот элемент можно починить по довольно легкой методике

Дроссель извлекается из блока питания, после чего его потребуется разобрать и начать сматывать обгоревший провод, при этом, важно внимательно считать сматываемые витки. Затем необходимо подобрать аналогичный провод с равным диаметром и намотать его вместо испорченного проводника, осуществляя такое же количество витков, которое было смотано. После осуществления этих действий, дроссель устанавливается обратно на свое место и, если все было сделано правильно, устройство должно функционировать

После осуществления этих действий, дроссель устанавливается обратно на свое место и, если все было сделано правильно, устройство должно функционировать.

Термисторы ремонту не подлежат, их просто меняют на новые элементы, чаще всего это осуществляется вместе с предохранителями.

Для профилактики, во время ремонта можно извлечь из устройства кулер и смазать машинным маслом, после чего установить его на место.

Если на поверхности платы были обнаружены трещины, которые повредили соединение контактов, то их необходимо закрыть при помощи пайки. Таким же образом исправляется любое нарушение контактов в резисторе, индукторе или трансформаторе.

Виды и принцип работы

Выполнен блок питания (БП) самостоятельно или приобретён серийный экземпляр, требования, предъявляемые к нему неизменные, а именно: высокий коэффициент полезного действия (КПД), малый размер, высокая стабильность выходного сигнала, отсутствие электропомех, а также высокая надёжность.

Основная классификация источников питания осуществляется по режиму работы, он бывает линейным и инверторным. Соответственно Б. П. разделяются:

  • на аналоговые (линейные);
  • на цифровые (инверторные).

Из важных параметров БП выделяют:

  1. Тип выходного сигнала. В результате преобразования, напряжение на выходе может быть переменной или постоянной величины.
  2. Мощность. Характеризуется током, которое выдаёт устройство без ухудшения характеристик выходного напряжения. Единица измерения ватт.
  3. Коэффициент полезного действия. Показывает эффективность работы прибора, т. е. отношение преобразованной энергии к переданной. Чем показатель больше, тем менее греется устройство при работе.
  4. Защита от перегрузок. Способность устройства реагировать на возникновение нештатных ситуаций в питаемых им устройствах.
  5. Система охлаждения. По виду охлаждения разделяются на пассивные и активные. К пассивному виду относятся радиаторы или естественное охлаждение, к активному, нагнетатели воздуха или водяное охлаждение.

Правила безопасности с электрическим током: как исключить риски и защититься от удара током при ремонте ИБП

На всех существующих схемах импульсных блоков питания рядом с первичными цепями 220 вольт расположены вторичные — выходного напряжения. Их все необходимо измерить и оценить.

Правила безопасности с электрическим током требуют не допускать необученных людей к работам под напряжением. Поэтому обязательно ознакомьтесь с ними заранее.

Я же заострю ваше внимание только на трех вопросах:

Работайте под напряжением только одной рукой: вторую засуньте в карман и не доставайте — сразу снизите риск попадания под действие электрического тока.
Накопительные конденсаторы длительно хранят запасенную энергию даже при отключенном напряжении, требуют осторожного обращения.
Подключайте импульсный блок питания для проверок только через разделительный трансформатор.

Электрическое сопротивление человеческого тела очень низкое: наш организм состоит из жидкостей. Если работать под напряжением двумя руками, то существует большая вероятность создать путь для прохождения тока короткого замыкания через свое тело.

А ведь несколько десятков миллиампер уже могут вызвать фибрилляцию сердца.

Мгновенный разряд конденсатора тоже способен причинить большой вред организму. Не советую испытывать судьбу: проверять на себе работу электрошокера.

Накопленный емкостной заряд следует предварительно снимать. Причем делать это не простой закороткой его выводов пинцетом или перемычкой, а резистивным сопротивлением в десятки килоом. Иначе могут возникнуть большие токи, которые элементарно повредят исправный конденсатор.

Разделительный трансформатор отделяет подключенный к нему потребитель от цепей питающей подстанции. Его применение исключает стекание тока через тело человека по контуру земли.

Величина тока короткого замыкания во вторичной цепи 220 разделительного трансформатора ограничивается мощностью, которую может передавать его магнитопровод.

Эта схема подключения допускает касание одной рукой (не двумя) любого места вторичной обмотки трансформатора или подключенного к ней источника бесперебойного питания.

Подключать ИБП к вторичной цепи разделительного трансформатора рекомендую через лампу накаливания.

Ее же с мощностью 60-100 ватт допустимо использовать в качестве токоограничивающей нагрузки при ремонте блока без разделительного трансформатора. Она уменьшит аварийный ток, может спасти транзистор от выгорания.

Процесс сборки

Используя первичную цепь трансформатора, необходимо первоначально установить выключатель и предохранитель. При использовании вторичной схемы сборки, питание первоначально поступает на диодный мост, после попадает в конденсатор электролитов. Уже от них, напряжение понижается посредством специального модуля.

Далее модуль отправляет напряжение на вольтамперметр, который зафиксировал выходящее напряжения.

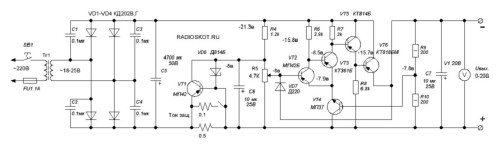

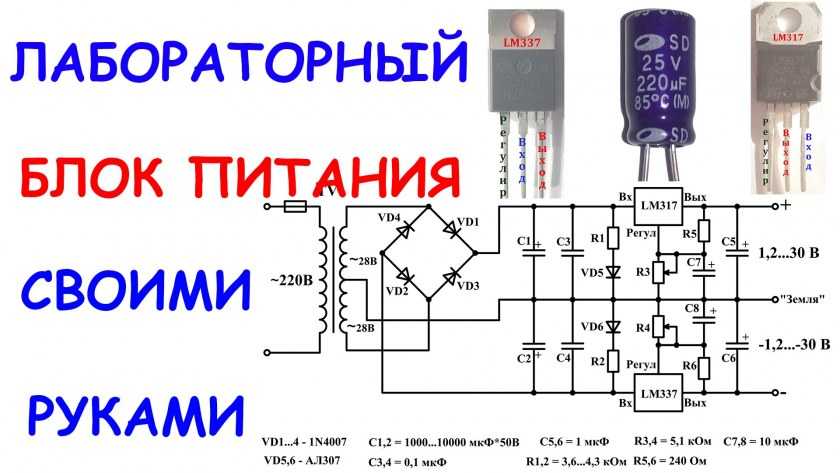

Схема сборки мощного лабораторного блока питания с возможностью регулировки выходного напряжения. В этом случае силовые элементы выставляются внизу корпуса, конденсатор необходимо разместить между диодным мостом и трансформатором.

Далее, после этого необходимо соединить все три составляющие: диодный мост, модуль понижения и трансформатор.

После этого необходимо распаять резисторы, подключить к ним выключатель прибора. Распаять провода ампервольтметра. После того, как основные элементы были подсоединены, необходимо вернуть все элементы из передней части панели устройства на свое первоначальное место. Таким образом, собрав все элементы в единое устройство, получаем возможность регулировки напряжения начиная от 1 в, заканчивая 28 в.

При коротком замыкании устройство выдает примерно 9А.

Стабилизированный блок питания на LM7805

На рисунке ниже представлена схема простого блока питания со стабилизатором.

На первичную обмотку трансформатора TV1 поступает сетевое напряжение 220 В. Со вторичной обмотки трансформатора выходит пониженное переменное напряжение от 7 до 8 вольт. Далее ток проходит через диодный мост, и на выходе моста получается выпрямленное напряжение. На конденсаторах С1 и С2 выпрямленное напряжение сглаживается.

На выходе стабилизатора LM7805 выходит стабилизированное напряжение 5 вольт. Далее на конденсатор сглаживающий импульсы. И вот уже выпрямленное и стабильное напряжение поступает на светодиод VD5 с токоограничивающим  резистором. Светодиод служит индикатором напряжения.

Если требуется источник питания малой мощности, то можно рассмотреть как вариант- бестрансформаторный блок питания. Но это уже другая история.

Как собрать блок питания с регулировкой тока и напряжения

Электронщики, друзья мои! Не могу не поделиться с вами своим любимым инструментом — регулируемым блоком питания. Если вы только начинаете заниматься электроникой — то это основное устройство, которое должно быть в вашем арсенале.

Для сборки БП вам понадобится трансформатор, выпрямительный модуль, регулятор напряжения и конденсаторы. Ничего особенного, все компоненты можно приобрести в интернет магазинах или на рынке. Главное — правильно выбрать и связать между собой.

Но что самое главное — регулируемый блок питания помогает поддерживать стабильное напряжение и ток, что в свою очередь гарантирует безопасную и точную работу вашего электронного устройства.

Характеристики самодельного блока питания впечатляют своей эффективностью и мощностью. На его основе используется готовая сборка с Алиэкспресс, обладающая следующими параметрами: максимальная мощность до 300 Вт, диапазон входных напряжений от 5 до 40 В и выходное напряжение от 1,2 до 35 В (с возможностью плавной регулировки). Также блок питания имеет регулируемый диапазон постоянного тока от 0,2 до 9 А.

Однако, для управления выходным напряжением и током в блоке установлены два подстроечных резистора, которые нужно заменить на современные многооборотные потенциометры. Несмотря на это, изготовление самодельного БП доступно и не требует больших затрат на дополнительные детали.

Их список:

понижающий преобразователь XL4016;
цифровой вольтметр – амперметр;
два потенциометра на 10 кОм;
кнопка включения питания;
два разъёма «крокодил»;
штекер 3,5 мм;
две декоративные ручки для потенциометров;
два гнезда 3,5 мм.

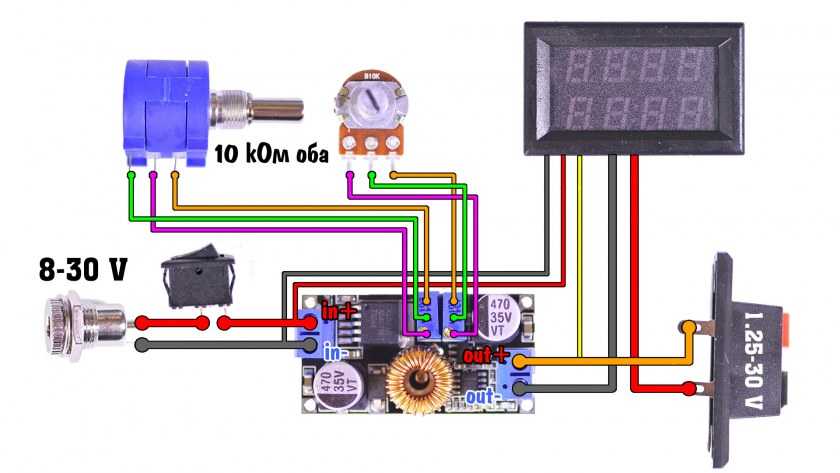

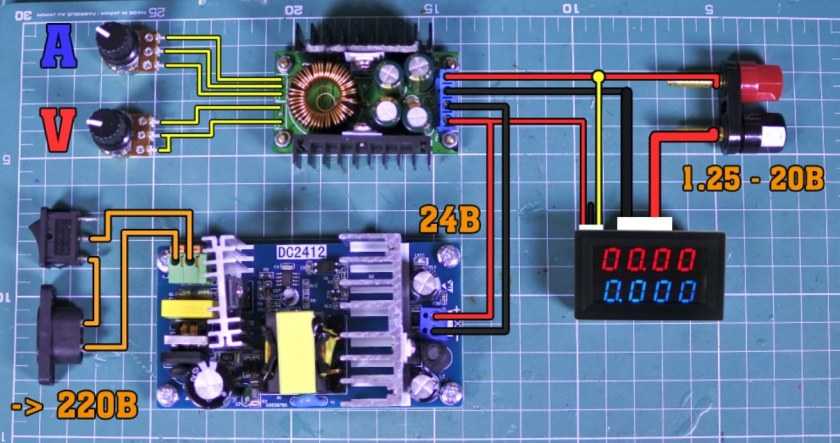

Начинаем паять схему

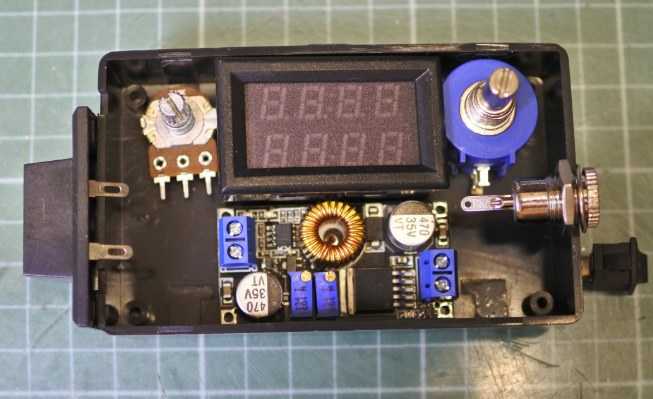

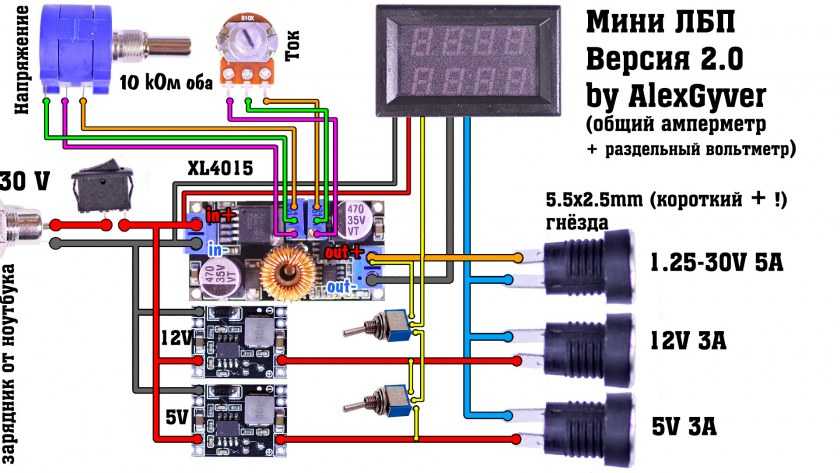

Начнем изготовление блока-приставки для регулировки тока и напряжения. В первую очередь, необходимо извлечь подстроечные резисторы с платы преобразователя. Вместо них будут установлены переменные резисторы на проводах, которые после монтажа панели прибора позволят производить нужные регулировки.

Этот прибор может похвастаться еще одним удобным свойством – индикаторный светодиод, который легко заметить на передней панели. Он может гореть в двух цветах – синем и зеленом, чтобы показать, что прибор работает в нормальном режиме. Но если происходит перегрузка, то светодиод моментально меняет цвет на красный – так функционал прибора становится еще более практичным.  Это полезная индикация, которая поможет быстро определить, что происходит с прибором.

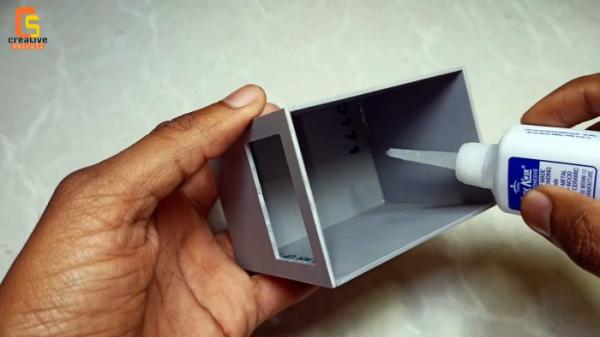

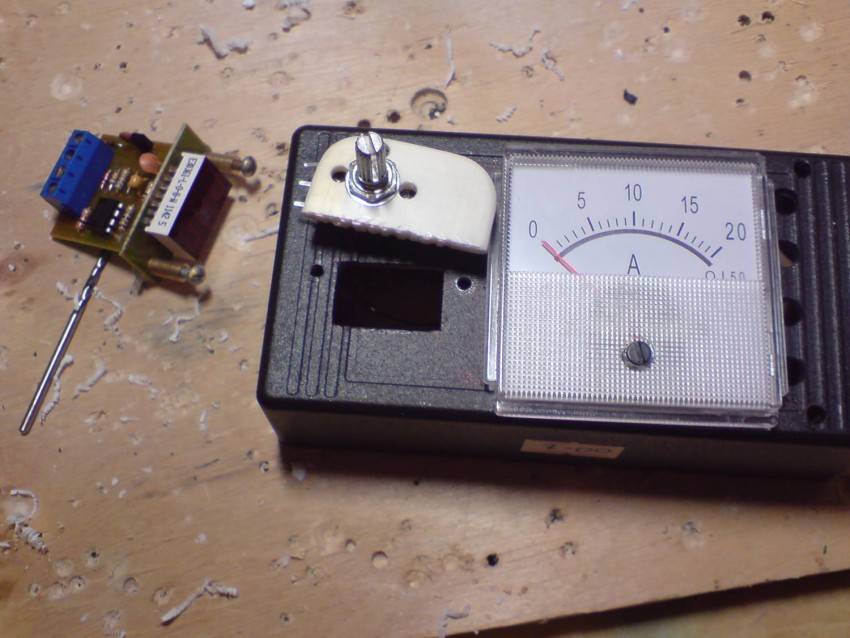

Блок питания для электроники собирают мастера часто из пластиковых корпусов, которые легко самостоятельно создать. Для этого в лицевой панели делают отверстия для индикатора и регулировочных резисторов, а также гнездо для выходного напряжения. В задней панели размещены гнездо входного напряжения и выключатель питания. Корпуса скрепляются клеем на основе цианоакрилата, который надежно держит пластиковые панели вместе. Чтобы избежать перегрева, мастера сверлят в корпусе вентиляционные отверстия, которых должно быть как можно больше.

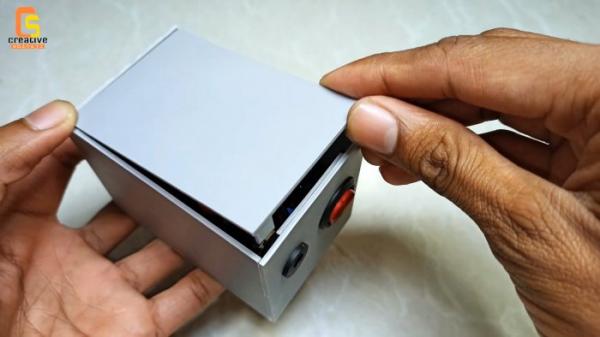

Все части ручного блока питания располагаются в корпусе и соединяются по необходимости, последующий монтаж электронной схемы осуществляется, затем цифровой дисплей подсоединяется к передней панели. Когда всё готово, вам остается только закрыть верхнюю крышку и затем произвести распайку всех выходных разъемов и проводов. После этого вы можете отложить паяльник и наслаждаться работой своего нового блока питания.

Для правильного функционирования понижающего преобразователя необходимо подключить источник питания

Важно отметить, что данный модуль не повышает напряжение, поэтому максимальное выходное напряжение зависит от выбранного первичного блока. В качестве источника питания можно использовать старый ноутбучный блок на 24 В

Таким образом, самодельный блок питания не будет иметь выходное напряжение выше этой величины.

В целях обеспечения бесперебойной работы прибора, внешнее питание должно быть подключено и протестировано на различных режимах и с различными уровнями нагрузок. Если текущий ток превышает установленный предел, то автоматически срабатывает режим ограничения по току, и на приборе загорается красный светодиод, сигнализирующий об этом.

Данный блок можно использовать также для питания микродвигателей электроинструмента или зарядки батарей. Прекрасно работает!

Где находится БП в системном блоке и как его разобрать

Чтобы получить доступ к БП компьютера необходимо сначала снять с системного блока левую боковую стенку, открутив два винта на задней стенке со стороны расположения разъемов.

Для извлечения блока питания из корпуса системного блока необходимо открутить четыре винта, помеченных на фото. Для проведения внешнего осмотра БП достаточно отсоединить от блоков компьютера только те провода, которые мешают для установки БП на край корпуса системного блока.

Расположив блок питания на углу системного блока, нужно открутить четыре винта, находящиеся сверху, на фото розового цвета. Часто один или два винта спрятаны под наклейкой, и чтобы найти винт, ее нужно отклеить или проткнуть жалом отвертки. По бокам тоже бывают наклейки, мешающие снять крышку, их нужно прорезать по линии сопряжения деталей корпуса БП.

После того, как крышка с БП снята обязательно удаляется пылесосом вся пыль. Она является одной из главных причин отказа радиодеталей, так как, покрывая их толстым слоем, снижает теплоотдачу от деталей, они перегреваются и, работая в тяжелых условиях, быстрее выходят из строя.

Для надежной работы компьютера удалять пыль из системного блока и БП, а также проверять работу кулеров необходимо не реже одного раза в год.

Основные узлы регулируемого блока питания

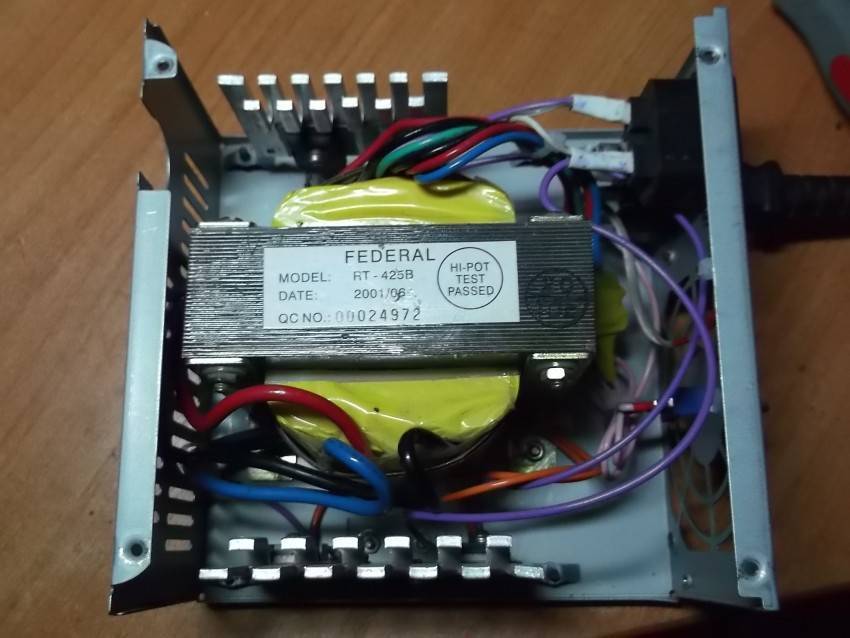

Трансформаторный источник питания в большинстве случаев выполняется по следующей структурной схеме.

Узлы трансформаторного БП.

Понижающий трансформатор снижает напряжение сети до необходимого уровня. Полученное переменное напряжение преобразуется в импульсное с помощью выпрямителя. Выбор его схемы зависит от схемы вторичных обмоток трансформатора. Чаще всего применяется мостовая двухполупериодная схема. Реже – однополупериодная, так как она не позволяет полностью использовать мощность трансформатора, да и уровень пульсаций выше. Если вторичная обмотка имеет выведенную среднюю точку, то двухполупериодная схема может быть построена на двух диодах вместо четырех.

Двухполупериодный выпрямитель для трансформатора со средней точкой.

Если трансформатор трехфазный (и имеется трехфазная цепь для питания первичной обмотки), то выпрямитель можно собрать по трехфазной схеме. В этом случае уровень пульсаций наиболее низок, а мощность трансформатора используется наиболее полно.

После выпрямителя устанавливается фильтр, который сглаживает импульсное напряжение до постоянного. Обычно фильтр состоит из оксидного конденсатора, параллельно которому ставится керамический конденсатор малой емкости. Его назначение – компенсировать конструктивную индуктивность оксидного конденсатора, который изготовлен в виде свернутой в рулон полоски фольги. В результате получившаяся паразитная индуктивность такой катушки ухудшает фильтрующие свойства на высоких частотах.

Далее стоит стабилизатор. Он может быть как линейным, так и импульсным. Импульсный сложнее и сводит на нет все преимущества трансформаторного БП в нише выходного тока до 2..3 ампер. Если нужен выходной ток выше этого значения, проще весь источник питания выполнить по импульсной схеме, поэтому обычно здесь используется линейный регулятор.

Выходной фильтр выполняется на базе оксидного конденсатора относительно небольшой емкости.

Обобщенная блок-схема импульсного БП.

Импульсные источники питания строятся по другому принципу. Так как потребляемый ток имеет резко несинусоидальный характер, на входе устанавливается фильтр. На работоспособность блока он не влияет никак, поэтому многие промышленные производители БП класса Эконом его не ставят. Можно не устанавливать его и в простом самодельном источнике, но это приведет к тому, что устройства на микроконтроллерах, питающиеся от той же сети 220 вольт, начнут сбоить или работать непредсказуемо.

Дальше сетевое напряжение выпрямляется и сглаживается. Инвертор на транзисторных ключах в цепи первичной обмотки трансформатора создает импульсы амплитудой 220 вольт и высокой частотой – до нескольких десятков килогерц, в отличие от 50 герц в сети. За счет этого силовой трансформатор получается компактным и легким. Напряжение вторичной обмотки выпрямляется и фильтруется. За счет высокой частоты преобразования здесь могут быть использованы конденсаторы меньшей емкости, что положительно сказывается на габаритах устройства. Также в фильтрах высокочастотного напряжения становится целесообразным применение дросселей – малогабаритные индуктивности эффективно сглаживают ВЧ пульсации.

Регулирование напряжения и ограничение тока выполняется за счет цепей обратной связи, на которые подается напряжение с выхода источника. Если из-за повышения нагрузки напряжение начало снижаться, то схема управления увеличивает интервал открытого состояния ключей, не снижая частоты (метод широтно-импульсного регулирования). Если напряжение надо уменьшить (в том числе, для ограничения выходного тока), время открытого состояния ключей уменьшается.

Возможно заинтересует: Как из старого блока питания компьютера сделать зарядное устройство

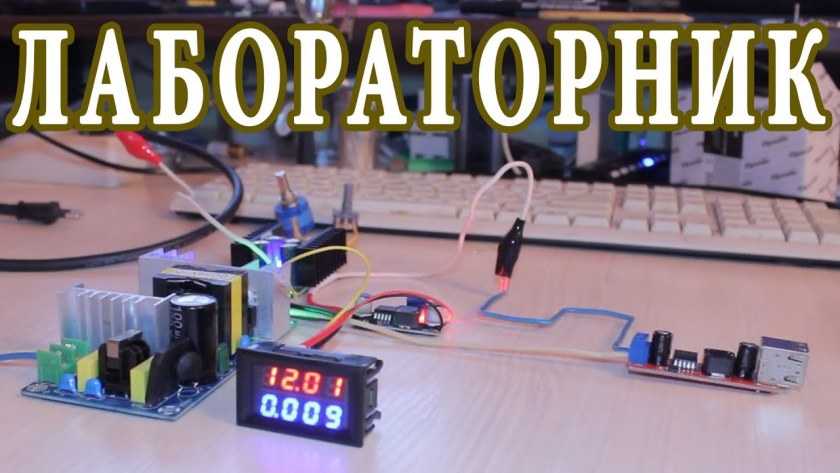

Как собрать лабораторный блок из китайских модулей

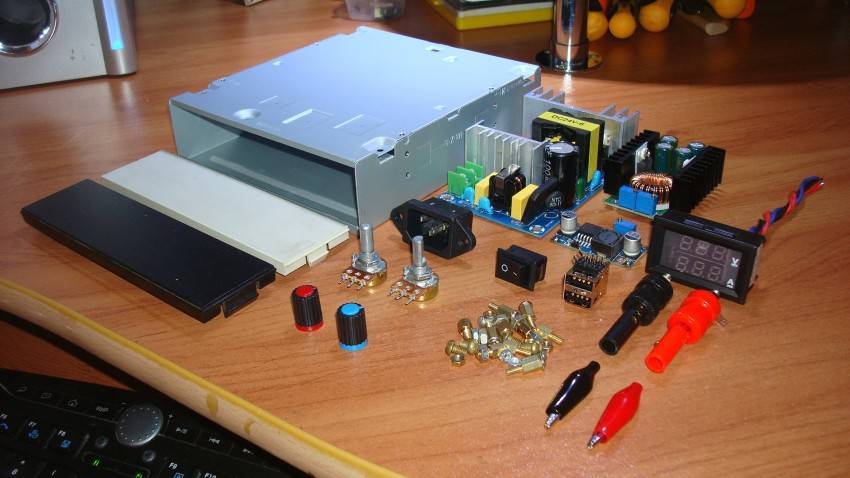

На торговых площадках в интернете можно приобрести готовые китайские модули, на основе которых можно построить неплохой лабораторный источник питания.

ЛБП строится по структуре линейного источника, но составляющие имеют совершенно другой принцип работы. Так, вместо обмоточного трансформатора можно применить плату WX-DC2416 36V-5, которая при питании от сети 220 вольт переменного тока на выходе выдает 36 вольт постоянного при токе до 5 А.

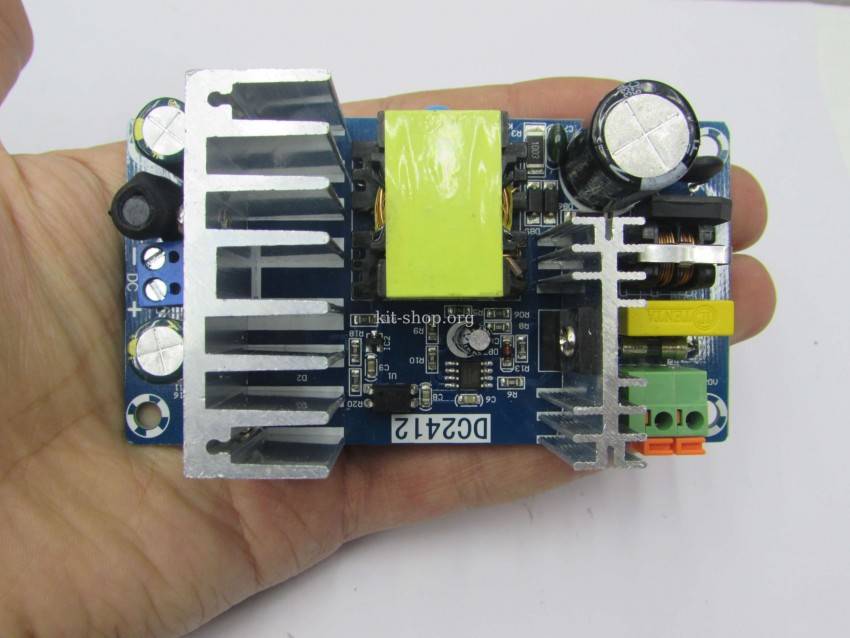

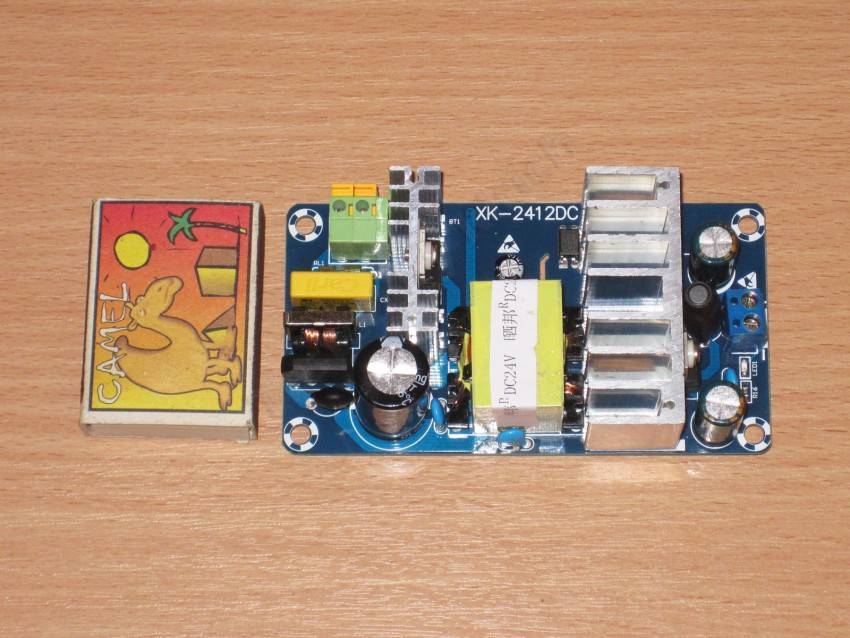

Плата импульсного преобразователя 220VAC/26VDC.

В качестве стабилизатора можно применить плату на базе микросхемы LM2596. В продаже имеется несколько вариантов таких плат, удобнее всего использовать модуль с готовым техническим решением по регулировке максимального тока. Отличить такой модуль можно по наличию трех (а не одного) подстроечных резисторов на плате.

Плата на базе LM2596 с регулировкой максимального тока, расположение выводов и потенциометров.

При подаче на вход 35 вольт путем регулировки на выходе можно получить 1,5..30 вольт постоянного напряжения. Производитель декларирует наибольший ток в 3 ампера, но на практике уже при токах, превышающих 1 А микросхема начинает греться. Для отдачи максимальной мощности нужен дополнительный радиатор достаточной площади. Есть сведения, что микросхема комфортно работает и при нагрузке до 4 А при условии организации принудительного обдува теплоотвода.

Для оперативной регулировки надо выпаять два крайних подстроечных резистора и заменить их потенциометрами, которые надо вывести на переднюю панель блока питания. Чтобы получился полноценный блок питания надо добавить еще прибор для измерения тока и напряжения. Его также можно приобрести через интернет. Удобнее применять измеритель в едином блоке, чем два прибора отдельно.

Цифровой блок вольтметр-амперметр.

Осталось только добавить тумблер питания, клеммник для подключения потребителя, связать модули в единую систему и поместить в корпус. По габаритам неплохо подойдет корпус от неисправного компьютерного блока питания.

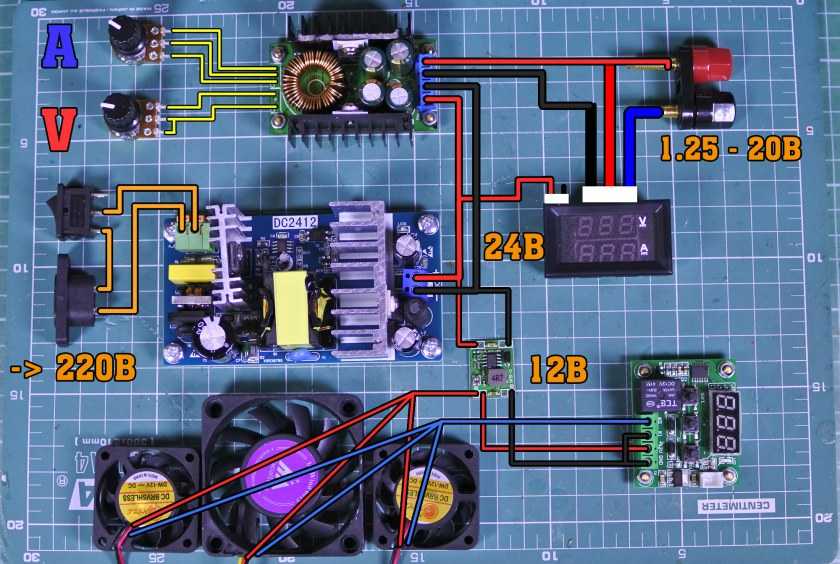

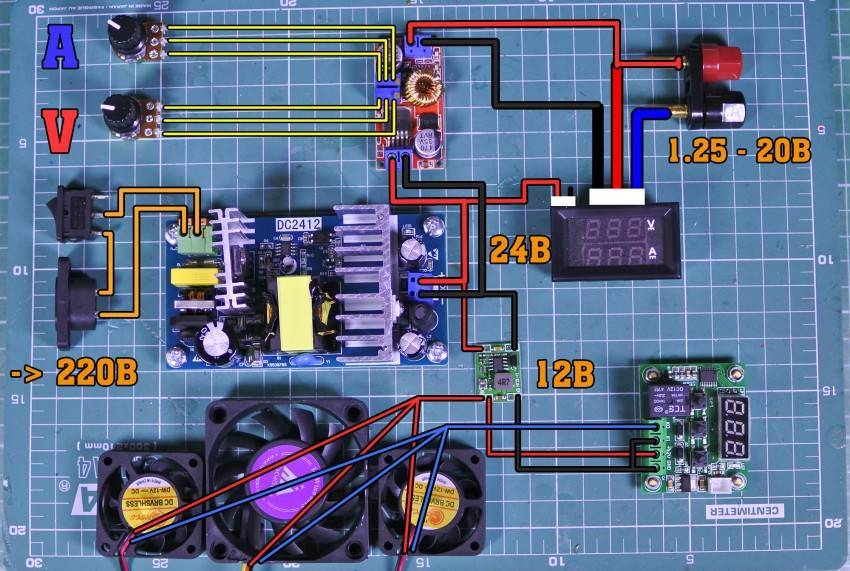

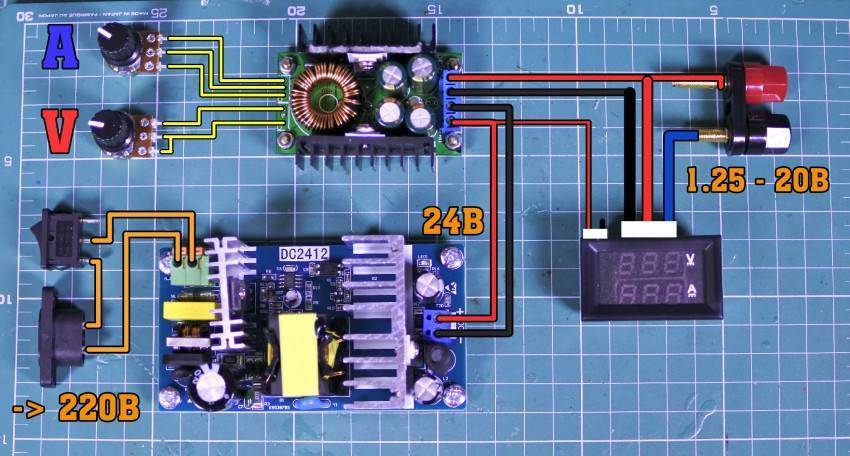

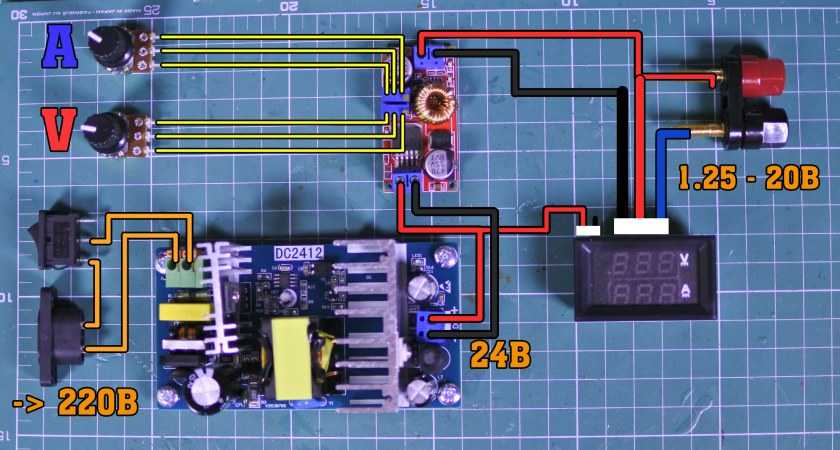

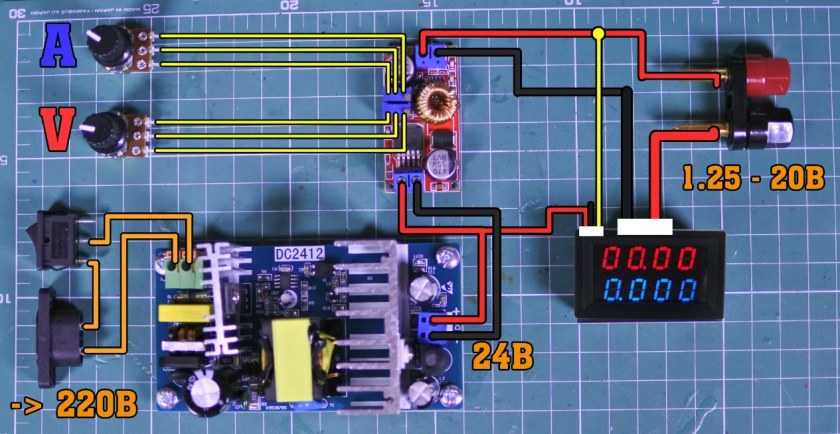

Соединение китайских модулей в БП.

Некоторые пользователи жалуются, что выходное напряжение грязновато. Это не удивительно, ведь блок питания импульсный. Если это не устраивает владельца БП, можно попробовать исправить проблему установкой дополнительных конденсаторов (показаны на схеме). Емкость подбирается экспериментально, но не менее 1000 мкФ.

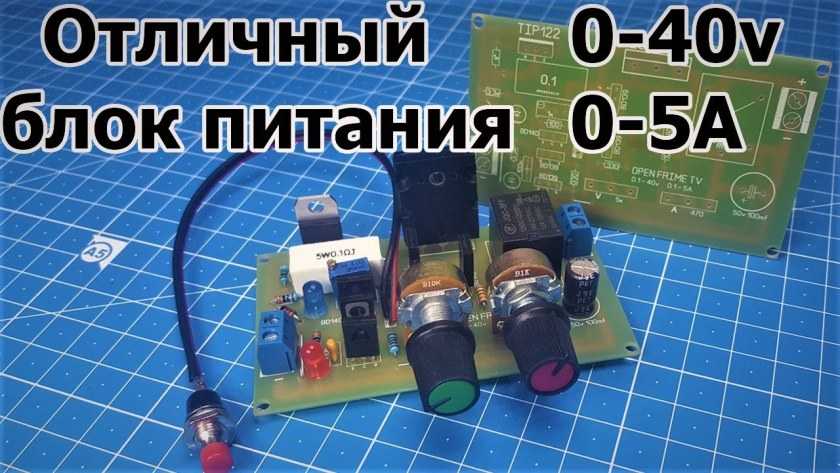

Для наглядности рекомендуем к просмотру серию тематических видеороликов.

Лабораторный источник питания при самостоятельном изготовлении обходится совсем недорого. Многие комплектующие могут быть извлечены из куч радиохлама, имеющегося у каждого любителя электронных самоделок. Но служить ЛБП будет долго и принесет большую пользу.

Где еще может понадобиться

Питание прибора

Перечисленные выше места применения данного типа прибора, созданного при использовании мощных транзисторов, являются лишь небольшой частью обширной сферы их применения. Итак, самодельный блок питания, собранный на мощных полевых транзисторах, может применяться для следующих целей:

  • экономия ресурсов аккумуляторной батареи (АКБ). Такие батареи стоят достаточно дорого, чтобы тратить их на различные опыты, с которыми справится регулируемый блок питания;
  • обеспечение питания низковольтного электроинструмента;
  • участие в электрификации комнат дома, где имеются высокие требования к условиям пожарной безопасности. К таким помещениям относятся сараи, различные хозяйственные постройки, а также гаражи, подвалы и т.д.;
  • использование прибора при резке нагретым нихромом таких материалов, как легкоплавкий пластик, поролон и пенопласт;
  • оформление светового дизайна домашних помещений. Такой БП позволяет подключать к сети в 220 В светодиодные ленты. Это притом что сами ленты обычно имеют значительно меньшее напряжение;

Светодиодная подсветка

  • обеспечение питания пруда, уличного фонтана и любого другого вида наружной иллюминации дома;
  • для использования в биоэлектропроцедурах;
  • заряжать мобильные портативные устройства (смартфоны, планшеты, мобильные телефоны и т.д.), а также ноутбуки в случае, когда отсутствует стабильный источник электроэнергии.

Указанные выше способы применения самодельного радиоустройства данного типа не являются исчерпывающими, так как область применения изделия очень широка и все перечислить невозможно.
