Подключение и расчет буферной емкости к твердотопливному котлу

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные:

• мощность котла, кВт;
• время активного горения топлива;
• тепловая мощность обогрева дома, кВт;
• КПД котла;
• температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь – 200 м2, время активного горения котла – 8 часов, температура теплоносителя при нагреве – 90° С, в обратном контуре – 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды:

m=Q/1,163×∆tгде:m – масса воды в емкости (кг);Q – количество тепла (Вт);∆t – разность температуры воды в трубе подачи и «обратке» (°С);1,163 – удельная теплоемкость воды (Вт/кг °С).

Расчет буферной емкости твердотопливного котла

Подставив цифры в формулу получим 1375 кг воды или 1,4 м3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м2 надо установить ТА емкостью 1,4 м3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле:

W = m×c×∆t (1)где:W – количество необходимого тепла для нагрева теплоносителя;m – масса воды;c – теплоемкость;∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу:m = W/(c×∆t) (2)

Поскольку КПД котла известен, уточняем формулу (1) и получаемW = m×c×∆t×k (3)откуда находим уточненную массу водыm = W/(c×∆t×k) (4)

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло50 – 21,5 = 28,5 кВтсохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

В чем отличие твердотопливных котлов

Помимо того, что эти источники тепла производят тепловую энергию, сжигая различные виды твердого топлива, они имеют ряд других отличий от других теплогенераторов. Эти отличия как раз и являются следствием сжигания древесины, их надо воспринимать как данность и всегда учитывать при подсоединении котла к системе водяного отопления. Особенности заключаются вот в чем:

1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
2. Образование конденсата в топливнике. Особенность проявляется во время поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Опасность инерционности состоит в возможном перегреве водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Польза буферной емкости

Твердотопливный котел весьма сложен в управлении мощностью. Если он выдает 25 кВт/ч, то заставить его работать так, чтобы создавались 5 кВт/ч, невозможно. Обычно его мощность можно снизить на 4-5 кВт/час.

В обвязку постоянно подается вода с температурой, не меньшей определенной отметки, например, 90 °С. Далее эта жидкость поступает в радиаторы отопления, которые передают тепло в помещение. Количество этого тепла всегда одинаково, и поэтому помещения дома прогреваются одинаково.

Потери тепла дома в течение года различны. В некоторые месяцы они почти равны количеству тепла, которое приходит с отопительной системы. Тогда внутри комнат формируется наиболее благоприятная температура.Когда эти потери очень маленькие (весной или осенью), в доме накапливается слишком много тепла, и температура воздуха с привычных +20…+22 °С поднимается на 3-8 °С. То есть становится слишком жарко. Открываются форточки, и избыточное тепло выходит наружу.

Предотвратить такую ситуацию можно с помощью буферной емкости, которая накапливает лишнее тепло. После того, как сгорают дрова в котле,  накопленное тепло поступает в радиаторы отопления.Котел может простаивать некоторое время. Продолжительность простоя зависит от накопленных в емкости кВт и потерь тепла.

4 Применение коллектора

При обвязке более мощных пиролизных котлов длительного горения, например, таких как Корди АОТВ-100, используется коллектор. Такая схема применяется в больших помещениях и многоэтажных зданиях. Очень часто вместе с коллектором устанавливается гидрострелка и смесительный узел.

Эта система позволяет обвязать каждый отопительный прибор отдельными трубопроводами. Коллектор служит для распределения теплоносителя по контурам, гидрострелка регулирует температуру и давление, а смесительный узел обеспечивает его смешивание.

Популярны коллекторы, выполненные из полипропилена. Этот материал облегчает сборку устройства. Полностью обвязку котла с коллектором можно выполнить самостоятельно, но настройку оборудования лучше доверить специалистам. После правильной настройки значительно легче будет управлять системой, и снизится нагрузка на котловое оборудование.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Простая схема включения с подмешиванием

Аккумулирующее устройство может включаться в систему по разным схемам. Простейшая обвязка твердотопливного котла с теплоаккумулятором пригодна для работы с гравитационными системами подачи теплоносителя и будет действовать при отключении электричества. Для этого бак надо установить выше радиаторов отопления. Схема включает в себя циркуляционный насос, термостатический трехходовой клапан и обратный клапан. В начале цикла разогрева вода, побуждаемая насосом, проходит по подающему трубопроводу от источника тепла через трехходовой клапан на отопительные приборы. Это продолжается до тех пор, пока температура подачи не достигнет определенного значения, например, 60 ⁰С.

Теплоаккумулятор для котлов отопления

При этой температуре клапан начинает подмешивать в систему холодную воду из нижнего патрубка бака, соблюдая на выходе установленную температуру 60 ⁰С. Через верхний патрубок, напрямую соединенный с котлом, в бак начнет поступать нагретая вода, аккумулятор начнет заряжаться. При полном сгорании дров в топке температура в подающей трубе начнет понижаться. Когда она станет меньше 60 ⁰С, термостат будет постепенно перекрывать подачу от источника тепла и открывать поток воды из бака. Тот, в свою очередь, будет постепенно наполняться холодной водой из котла и в конце цикла трехходовой клапан вернется в первоначальное положение.

Обратный клапан, включенный параллельно трехходовому термостату, включается в работу при остановке циркуляционного насоса. Тогда котел с теплоаккумулятором станут работать напрямую, теплоноситель пойдет к приборам отопления напрямую из емкости, которая будет пополняться водой от источника тепла. Термостат в этом случае не принимает участия в работе схемы.

Расчет буферной емкости для котла

Роль аккумулятора тепла в общей схеме отопления следующая: в процессе работы котла в штатном режиме накапливать тепловую энергию, а после затухания топки отдавать ее радиаторам в течение определенного промежутка времени. Конструктивно теплоаккумулятор для твердотопливного котла представляет собой утепленную емкость для воды расчетной вместительности. Она может устанавливаться как в помещении топочной, так и в отдельной комнате дома. Ставить такой бак на улице не имеет смысла, так как вода в нем будет остывать гораздо быстрее, чем внутри здания.

Подключение теплоаккумулятора к твердотопливному котлу

Учитывая наличие свободного места в доме, расчет теплоаккумулятора для твердотопливного котла на практике производится так: вместительность бака принимается из соотношения 25—50 л воды на 1 кВт мощности, необходимой для обогрева дома. Для более точного расчета буферной емкости для котла предполагается, что вода в баке нагреется во время работы котельной установки до 90 ⁰С, а после отключения последней отдаст тепло и остынет до 50 ⁰С. Для разницы температур в 40 ⁰С значения отдаваемого тепла при различных объемах бака представлены в таблице.

Таблица значений отдаваемого тепла при различных объемах бака

Объем тепловогоаккумулятора, м 3

Даже если в здании есть место для установки большой емкости, это не всегда имеет смысл. Следует помнить, что большое количество воды потребуется нагреть, тогда мощность самого котла должна быть изначально в 2 раза больше, чем нужно для обогрева жилища. Слишком маленький бак не будет выполнять своих функций, так как не сможет накопить достаточное количество тепла.

Как сделать своими руками

Самый простой способ изготовления теплового аккумулятора для отопления своими руками подразумевает наличие готовой стальной бочки.

Бочка для теплоаккумулятора

Если же необходимая емкость отсутствует, то ее нужно сварить из стальных листов, толщина которых должны быть 2 мм. Если подключение теплоаккумулятора происходит в качестве гидравлического разделителя, то снизу нужно врезать два штуцера и сверху два, длина этих приспособлений должна быть идентичной толщине утеплителя. К нижним патрубкам необходимо присоединить тройники с термометрами. Далее бочку нужно обвернуть фольгой, а после утеплителем

В качестве утеплителя важно использовать материал, который контактируя с горячими поверхностями, не выделяет ядовитых испарений. Последний этап: емкость, предварительно обитую теплоизолятором закрыть снаружи кожухом из тонколистовой стали или жести

Если же теплоаккумулятор параллельно будет использован в качестве нагрева горячей воды, то необходимо изготовить еще змеевик. Материалом выступает медная труба, диаметр которой составляет 20 мм.

Еще один способ, которому обыватели отдают большее предпочтение — это изготовление теплоаккумулятора из еврокуба ёмкостью 1000 литров. Рекомендуется использовать еврокубы, высокое качество которых подтверждено международным сертификатом качества.

Прежде чем начать изготавливать термоаккумулятор из еврокуба, следует помнить, что температура жидкости, которая будет находиться в такой резервуаре не должна превышать 72°С, поэтому стандартные еврокубы для отопительных систем с высокой температурой не подходят.

Для того, чтобы самостоятельно соорудить тепловой аккумулятор из еврокуба нужны следующие материалы:

• еврокуб из пищевых материалов;
• тэн 3000 Вт, 3 штуки;
• футорка с прокладками G2″ на G1″1/4, 5 штук;
• муфта D32 — G1 1/4″, 2 штуки;
• адаптер-переходник G1″1/4, 2 штуки;
• контргайка G1″1/4, 5 штук;
• сгон G1″1/4 30 см, 2 штуки;
• сантехнический лён или специальная паста;
• герметик;
• карданный ключ.

Теплоаккумулятор из еврокуба на 1000 л

Сборка осуществляется следующим способом:

1. Дрелью в корпусе контейнера нужно сделать врезку под тэны, далее в отверстия вставить футорки с применением прокладок и силиконового клея-герметика, с внутренней стороны закрепить футорки контргайками и установить тэны.
2. Затем необходимо обеспечить подачу воды в теплообменник, это осуществляется при помощи штатной сливной горловины через переходники.
3. Следующий этап: в верхнюю часть еврокуба врезается “обратка” и подключается, после чего нужно разметить место под врезку и установку теплообменника, а также врезать футорки и вкрутить в них сгоны.
4. С внутренней стороны сгонов надо прикрутить муфты для подсоединения гофру, затем ее закрепить и равномерно распределить по объему теплового аккумулятора для отопления.
5. Подключая тепловой аккумулятор, на место монтажа устройства нужно установить лист ЭППС, толщина которого должна составлять 10 см, а также по задней стенке проложить ПСБ толщиной 15 см.

Утепляется тепловой аккумулятор при помощи 10 сантиметрового листового пенопласта. Его нужно приклеить к корпусу еврокуба.

Помимо твердотопливных котлов, использовать теплоаккумулятор выгодно для газовых и электрических отопительных устройств:

• Используя газовые котлы, экономия достигается из-за переменного использования теплоаккумулятора и самого котла. При этом газ расходуется в меньших количествах, так как газовая горелка включается намного реже.
• Для электрокотлов теплоаккумулятор достаточно включать на полную мощь только в ночью, так как тарифы на электроэнергию в это время намного ниже.  В дневное время, когда котел отключен, обогрев осуществляется за счет тепла, которое накопилось за ночь.

В теплоаккумуляторе отсутствуют подвижные механические элементы и работа его статична. А это означает, что данное устройство надёжно и долговременно в использовании.

Обвязка твердотопливного котла с электрическим котлом

Зачастую, нагреватели, функционирующие на дровах и угле становятся вторым отопительным прибором в помещении топочной, где уже присутствует газовая или электрическая установка

Здесь очень важно правильно их связать между собой, чтобы одно устройство было подстраховкой для другого. Это очень удобно, например, когда в одном из них прогорит весь уголь

Тогда в автоматическом режиме произойдет включение электрического или газового водонагревателя.

Обвязка ТТ котла с электрическим

Типичная схема обвязки твердотопливного и электрического котла представлена на рисунке. Подразумевается, что в электрическом агрегате имеется свой циркуляционный насос.

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные:

• мощность котла, кВт;
• время активного горения топлива;
• тепловая мощность обогрева дома, кВт;
• КПД котла;
• температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь — 200 м2, время активного горения котла – 8 часов, температура теплоносителя при нагреве — 90° С, в обратном контуре — 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды:

m=Q/1,163×∆t

где:m – масса воды в емкости (кг);Q – количество тепла (Вт);∆t – разность температуры воды в трубе подачи и «обратке» (°С);1,163 – удельная теплоемкость воды (Вт/кг °С).

Расчет буферной емкости твердотопливного котла

Подставив цифры в формулу получим 1375 кг воды или 1,4 м3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м2 надо установить ТА емкостью 1,4 м3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле:

W = m×c×∆t (1)

где:W – количество необходимого тепла для нагрева теплоносителя;m – масса воды;c – теплоемкость;∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу:m = W/(c×∆t) (2)

Поскольку КПД котла известен, уточняем формулу (1) и получаемW = m×c×∆t×k (3)откуда находим уточненную массу водыm = W/(c×∆t×k) (4)

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло50 – 21,5 = 28,5 кВтсохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

Расчет объема емкости

Как рассчитать объем теплоаккумулятора

Основным параметром при покупке буферной емкости для твердотопливного котла, а также для самостоятельного изготовлении устройства является емкость теплоаккумулятора, напрямую зависящая от мощности обогревательного котла.

Существуют различные методики расчета, основанные на определении способности твердотопливного котла нагреть необходимый объем рабочей жидкости до температуры не менее 40°C за время сгорания одной полной загрузки топливом (примерно 2-3,5 часа).

Соблюдение этого условия позволяет получить максимальный КПД котла с максимальной экономией топлива.

Самый простой способ расчета предусматривает, что одному киловатту мощности котла должно соответствовать не менее 25 литров объема подключаемой к нему буферной емкости.

Таким образом, при мощности котла 15 кВт емкость бака-аккумулятора должна быть не менее: 15*25=375 литров. При этом емкость лучше выбирать с запасом, в данном случае – 400-500л.

Существует и такая версия: чем больше емкость бака, тем эффективнее будет работать система отопления и тем больше получится сэкономить топлива. Однако эта версия накладывает ограничения: поиск свободного места в доме под установку теплового аккумулятор больших размеров, а также технические возможности самого котла отопления.

Объемы емкости теплоносителя имеют верхний предел: не более 50 литров на 1кВт. Таким образом, максимальный объем накопительного бака при мощности котла 15 кВт не должен превышать: 15*50=750 литров.

Очевидно, что использование ТА объемом 1000 литров или более для котла мощностью 10кВт вызовет дополнительный расход топлива для нагрева до нужной температуры такого объема рабочей жидкости.

Это приведет к значительному увеличению инерционности всей системы отопления.

Чтобы обеспечить домашнюю котельную экологически чистым топливом, рекомендуем научиться изготавливать топливные брикеты своими руками .

Твердотопливные котлы сложнее перевести на автоматический режим работы. Такие «умные» электрические устройства, как GSM модуль, помогают сделать систему отопления более-менее саморегулируемой. Перейти к описанию .

Как происходит обвязка

Чтобы система функционировала эффективно, котел должен обладать достаточной мощностью, необходимо обеспечить обогрев здания и накопление энергии в буфере.

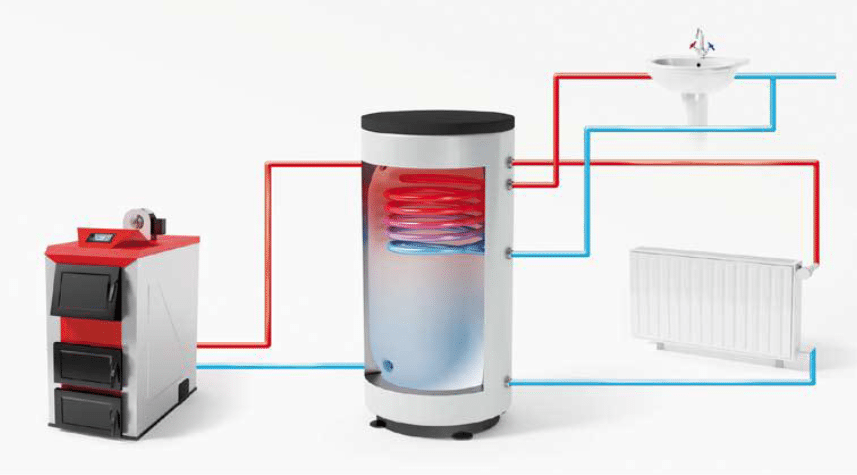

На иллюстрации наглядно продемонстрирована схема подключения твердотопливного котла Drew-met с буферной емкостью. Как видно, обязательными атрибутами при связке является использование запорной арматуры и циркуляционного насоса. Опять-таки, это сложная схема с большим количеством оборудования для отопления и водоснабжения, тот же бойлер косвенного нагрева, водяной теплый пол, наличие двух расширительных баков.

Также существуют варианты обвязки с применением коллекторов, где на каждое устройство используется отдельный контур. Такая конструкция предоставляет возможность регулировать температуру в отдельном приборе, что позволяет более эффективно использовать энергию. Минусом будет дороговизна монтажа и вложение больших средств в запорную арматуру.

В подведении итогов хочется сказать, что перед покупкой оборудования, нужно тщательно продумать весь процесс обвязки. Лучше монтажные работы доверить квалифицированным специалистам, так как данный процесс требует серьезных знаний. Идеальным способом считается установка под ключ, так как покупка товаров для отопления происходит в одной компании, которая будет отвечать и за результаты монтажа.

Если у Вас остались вопросы, специалисты Progreem.by с радостью ответят на них. Мы являемся поставщиком огромного перечня отопительных приборов и работаем уже 10 лет, нам есть что рассказать Вам. Обращайтесь!

Оригинал статьи размещен здесь: https://progreem.by/blog/stati/skhema-obvyazki-bufernoy-emkosti/

Обвязка твердотопливного котла с теплоаккумулятором

Для оборудования, работающего на топливе твердом, рекомендуется устанавливать теплоаккумулятор. Представляет собой буферную емкость для накопления, а затем сохранения выработанного котлом тепла.

Очень выгодное устройство, ведь оно позволяет повысить КПД оборудования твердотопливного, и при этом сэкономить отопительный материал.

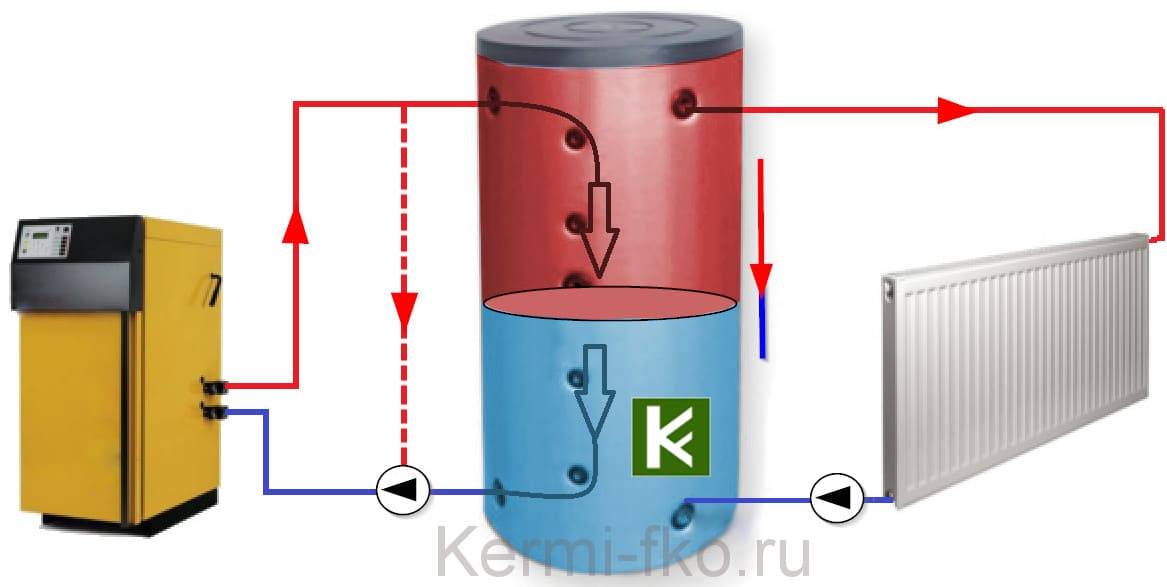

Схема обвязки твердотопливного котла с буферной емкостью выглядит следующим образом. Патрубки входа и выхода из теплогенератора подключаются к аккумулятору тепла, а от него – к элементам отопления. Теперь образовывается сразу два контура:

1. между буфером тепла и котлом;
2. между буфером и обогревательными приборами дома.

Проходя по обогревательной системе, теплоноситель заполняет буферный бак. При чем внизу проходит жидкость остывшая от обогревательных элементов, вверху – горячая от котла. Буфер накапливает тепло, когда топка работает на полную мощность. После прогорания топлива накопленное тепло из бака отдается по системе отопления еще определенное время. После буфера накопительного устанавливается насос, клапан трехходовой для корректировки температуры отопительной жидкости.

Схема обвязки твердотопливного котла с баком аккумулятором экономит топливо, позволяя делать закладку угля, дров значительно реже. Необходимо учитывать, что при такой обвязке мощности котла должно хватить на отопление и на прогрев буферной емкости.

Гравитационный контур

Рассмотрим контур с естественной циркуляцией — гравитационный. При составлении плана избегаем изгибов, стараемся минимализировать количество колен, чтобы не создавать лишних сопротивлений. Исходя из размеров патрубков используемого котла подбираем диаметр труб для контура. Стандартный вариант — не более 1,5 дюймов.

Теплоноситель циркулирует внутри гравитационного контура без помощи насоса за счет создаваемой разницы температур. В случае, если из-за отключения электричества или по другой причине циркуляция горячей воды остановится, твердотопливный котел закипит. Чтобы избежать этой опасной ситуации используется дополнительный гравитационный контур — с целью предупредить аварию в случае остановки насоса.

Иногда температура твердотопливного котла возрастает и может превысить границу в 100 градусов. По этой причине контур обвязываем из металлических труб. Добавляем в намеченный контур насос. Для этого планируем обходной путь, где устанавливаем предохранительный лепестковый обратный клапан на выделенный участок гравитационного контура. Выбираем клапан, обладающий минимальным сопротивлением. Переходник со стандартным сопротивлением может препятствовать циркуляции теплоносителя.

В штатном режиме циркуляционный насос создает давление на клапан, поддерживая его в закрытом состоянии. При этом вода беспрепятственно циркулирует по обычному пути. В момент остановки насоса котел продолжает нагревать воду, но встроенный клапан сработает и не пропустит воду по основному кругу.

Инструкция и видео по подключению теплоаккумулятора к твердотопливному котлу

Пошаговая инструкция по подключению агрегата:

1. Вначале устанавливается котел по стандартной схеме. На трубах, идущих от него к накопителю, обязательно нужно установить группу безопасности и трехходовой клапан. Последний защищает котельную установку от конденсата. Если в котле ручная загрузка, то температура воды в обратной магистрали будет не ниже 55 0С, а для его аналога гидролизного типа она лежит в пределах от 65 до 75 0С. Под этот показатель подбирается соответствующий клапан. Перед ним устанавливается циркуляционный насос, нагнетающий горячий теплоноситель в буферный бак.
2. В систему подключается теплоаккумулятор.
3. На верхней трубе устанавливается трехходовой смесительный кран.
4. Подключается насос. Для его подсоединения в систему нужно дополнительно установить на верхней части накопителя обычный релейный термостат, который имеет погружную гильзу.
5. После него необходимо предусмотреть два обратных клапана: лепестковый вид будет расположен на горячей трубе, а пружинный на обратке. Они необходимы для введения в систему газового котла.

Установка, работающая на газу, признана выполнять две функции: она выступает альтернативным источником тепла, а также компенсирует долгий нагрев отопительной системы котлом, уменьшая его от 4 часов до получаса. Газовая установка дает в систему воду, нагретую до 40 0С, а котел нагнетает ее до 600С. Когда такая вода продвигается по системе, в газовом устройстве происходит автоматическое отключение. В случае если в системе температура станет меньше 400С, газовый котел снова включится и начнет обогревать жилье.

В предложенном ролике продемонстрировано, как правильно подсоединить накопитель с котлом на твердом топливе и его аналогом на газу.

Сегодня накопители для топливной системы очень популярны. Они эффективны и экономны. С ними можно оттянуть закладку топлива в котел на сутки, а при продумывании всех деталей системы и на более долгий срок. Подключение теплоаккумулятора к твердотопливному котлу можно выполнить самому или обратившись за помощью к специалистам. Запуск отопления лучше производить в их присутствии, чтобы они правильно отреагировали при возникновении неполадок.

Как вам статья?
