Разновидности и устройство буроинъекционных свай

Виды набивных свай

Набивные сваи, армируются в оголовках или сплошным способам, используемым в случаях, указанных ниже. По этому принципу устройство этого типа свай отличается от забивных конструкций, в которых использование арматуры обеспечивает целостность структуры. Опорные элементы, используемые для устройства фундаментов, отличаются между собой по используемому материалу, технологии изготовления и способу устройства.

По используемому материалу различают

• песчаные;
• грунтовые;
• бетонные;
• железобетонные, представляющие собой конструкции из стали с наполнением из бетона;
• песко-бетонные;
• грунтобетонные;
• составные конструкции из железобетона;
• деревянные;
• с оболочками из асбоцемента, синтетики или металла.

По способу заделки

• со свободной поверхностью оголовка;
• с соединением с поверхностью связующего элемента ростверка или основанием в виде нижней плиты перекрытия подвала строения.

По внешнему виду

• одиночные элементы;
• свайные группы;
• расположение опорных элементов в форме ленты;
• в виде связанных между собой элементов, представляющих плоскость.

Технологии изготовления и виды набивных свай

По глубине монтажа

• структуры длиной до 6м;
• объекты, имеющие длину свыше 6м.

По расположению относительно горизонтальной поверхности грунта

• части, расположенные вертикально;
• расположение элементов под некоторым углом.

По сечению в горизонтальной плоскости

• Монолитные с круглой формой;
• Выполненные в виде кольцевых элементов.

По принципу передачи усилий в объеме грунта

• анкерного типа, при этом способе устройства, как и в случае с конструкциями, испытывающими напряжения кручения, практикуется использование армирования сплошным способом;
• висячие, осуществляют передачу усилий за счет силы трения, мешающей их перемещению в структуре почвы;
• опорные структуры в виде стоек, представляющие собой связанные между собой в области оголовка отдельные опорные элементы оснований.

Буроинъекционные сваи — цены от СтройМастер

Буроинъекционные сваи широко используются при строительстве и реконструкции как жилых, так и промышленных объектов. В силу своих особенностей, их принято относить к висячим сваям. Такие сваи — один из видов буронабивных конструкций. В других странах, из-за некоторых технических особенностей, их называют «микросваями». Буроинъекционные сваи, как правило, используют на тех объектах, где по разным причинам нельзя применять забивку свай. Помимо этого, они находят применение в следующих случаях:

• при закладке фундамента в местах, характеризующихся подвижными или другими сложными грунтами;
• если необходимо укрепить фундамент уже существующего здания с целью в дальнейшем повысить проектную нагрузку — такой вариант актуален, например, при возведении надстройки;
• при проведении точечной застройки — с целью обезопасить соседние здания от последствий, вызываемых монтажными работами при забивании свай;
• если фундамент существующего здания дал неравномерную осадку, с помощью буроинъекционных свай крен можно ликвидировать.

Буроинъекционные сваи — схема устройства

Отличие в технологиях буроинъекционных и буронабивных свай

При установке буроинъекционных свай, в отличие от буронабивных, инъекционный раствор сразу подается в забой. Технология может видоизменяться с учетом особенностей местности, на которой ведутся работы. В грунтах, которые склонны к подвижности, обычно осуществляется обсадка скважины посредством металлических труб либо бентонитовых смесей. На глинистых грунтах с низким содержанием воды обсадка не используется.

Установка буроинъекционных свай без обсадки практикуется в том случае, если несущие элементы конструкции имеют диаметр не боле 18 см. Для бурения в данном случае применяется шнековая установка. Герметичность и прочность фундамента при таком виде работ достигается путем дополнительной затирки стенок влажным грунтом.

Для этого необходимо соблюсти следующее условие: диаметр шнека должен быть на 1-1, 5 см больше диаметра забойного молота.

Раствор может подаваться в скважину как через инъекционную трубу, так и самотечным методом — в зависимости от ее диаметра. Одни из видов буроинъекционных свай (имеющий винтовую навивку) не требует проведения работ по бурению. Скважину углубляет наконечник, прикрученный на инъекционную трубу, который ввинчивается в грунт.

Технические особенности буроинъекционных свай

Буроинъекционные сваи изготавливаются с обязательным применением армирующих конструкций. Если грунт на месте проведения строительных работ стабилен и имеет низкое содержание воды, оптимально будет сначала извлечь буровое оборудование, и только после этого заниматься установкой армированного каркаса.

Его элементы при этом необходимо соединить каким-либо методом (например, сваркой), чтобы обеспечить прочность и долговечность конструкции.

Если сваи устанавливаются на небольшую глубину, каркас можно ставить непосредственно после того, как был залит и еще не начал отвердевать инъекционный раствор — то есть, приблизительно в течение часа.

Действующая технология монтажа буроинъекционных свай предполагает закачку бетона объемом не менее 1, 25 и не более 2, 5 от размера самой скважины. В некоторых случаях возможен повышенный расход смеси. Чаще всего это бывает связано с неудовлетворительным состоянием стен скважины, в том числе в связи с отсутствием обсадки. Для того, чтобы исправить ситуацию, опрессовка смеси производится только после ее окончательного застывания.

В настоящее время предъявляют следующие требования к прочности бетонных растворов марки П4, используемых для буроинъекционных свай:

• через неделю после инъекции прочность должна составлять min 15 Мпа;
• по прошествии 4 недель min прочность должна быть 30 Мпа.

Использование буроинъекционных свай с целью усиления фундамента

Усилить фундамент с помощью этого вида свай можно путем бурения через имеющуюся конструкцию. Таким же образом возможно ускорить монтаж ростверкового фундамента. Для этих целей по всему периметру осуществляется монтаж ростверка, а затем через него производится бурение скважины.

При применении этой технологии, обязательно следить за высоким качеством опрессовки, поскольку она напрямую влияет на прочность и работоспособность свай. Любые работы, связанные с устройством фундамента с использованием буроинъекционных свай, требуют обязательной подготовки — расчетов, проектирования, а также использования специальной техники.

Очевидно, что без специальной подготовки осуществить это невозможно. Для того, чтобы качественно и надежно выполнить все необходимые виды работ, следует обратиться к профессионалам.

Отличие буросекущих свай от буронабивных и буроинъекционных

Буросекущие сваи являются модифицированной версией буронабивных свай (БНС). Чтобы разобраться в различиях этих разновидностей буровых опор рекомендуется воспользоваться сравнительной рисунком и таблицей основных характеристик этих свай.

Основные отличия буровых свай.

Таблица основных различий буросекущих и буронабивных свайных опор

Вид буровых свай	Расстояние между сваями	Армирование	Расположение	Основное применение
Буросекущие (БСС)	Сплошная стенка с частичным перекрытием соседних опор	Поочередное армирование, через одну сваю	По периметру	Ограждение котлованов, укрепление грунтовых откосов
Буронабивные (БНС)	С интервалом	Каждая свая	По периметру и под отдельными несущими конструкциями	Опоры под фундаменты

Часто буросекущие сваи сравнивают с опорными висячими опорами – буроинъекционными сваями (БИС), монтаж которых во многом похож на технологию буронабивных конструкций. Однако есть существенные отличия в технологии устройства этих разновидностей буровых свайных опор. Сваи (БИС) применяют при строительстве объектов с повышенными требованиями прочности висячих опорных конструкций и для исключения осыпания земляных стенок пробуренной скважины. Технологический процесс примерно происходит одинаково, но для буроинъекционных свай применяется специальная техника. После того, как скважина разбурится до проектной отметки, через внутреннюю полость полого шнека сразу подается пластичный цементный раствор. Такой метод устраняет риск обрушения стен скважины и попадания различных включений в тело сваи.

Пример устройства буросекущих свай:

Виды и характеристики

Разные условия строительства обусловили наличие нескольких разновидностей буронабивных свай. Обобщенная характеристика приведена в таблице:

№	Классификационный признак	Детализация
1	Конструкция	– цилиндрические;– с подошвой.
2	Технология устройства	– без оболочки; – снимаемая оболочка; – не снимаемая оболочка.
3	Устройство	– равномерного сечения; – с камуфлетной пятой; – буроинъекционные; – буросекущие.
4	Ростверк	– низкий; – обычный; – высокий.
5	Диаметр	200-1000 мм.

Более подробный обзор технических характеристик, приведенных в таблице.

1. По конструкции:

цилиндрические. Данный тип свай отличает правильная цилиндрическая форма и одинаковое сечение по всей длине изделия;

с подошвой. Опорная подошва позволяет повысить устойчивость опоры, и ее несущую способность. Визуально такую сваю отличает более широкая нижняя часть.

2. По технологии устройства:

без оболочки. Такой вариант является самым быстрым и наиболее экономичным из всех других. Однако его применение ограничено свойствами грунта. Буронабивные сваи без оболочки допустимо применять только в прочных, устойчивых к осыпанию грунтах, а также при минимальном уровне грунтовых вод;

снимаемая оболочка. Эту функцию принимает на себя обсадная труба, которая постепенно вынимается по мере заполнения скважины раствором;

неснимаемая оболочка. Случай аналогичный предыдущему, но обсадная труба остается в почве.

3. По устройству:

равномерного сечения;

с камуфлетной пятой (расширяющиеся к низу). Это позволяет увеличить площадь подошвы сваи и ее несущую способность. Используется на слабых грунтах. Чтобы получить пятку, взрывается полость в нижней точке скважины. Затем полость заливается раствором;

буроинъекционные. В данном случае бурят скважину небольшого диаметра, которую заполняют смесью цемента и отсева;

буросекущие. Это аналог технологии строительства фундаментов «стена в грунте». В этом случае расстояние между буронабивными сваями настолько незначительное, что получается сплошная лента из свай. По сути – это аналог ленточного фундамента, обладающий повышенной прочностью.

4. Ростверк

Конструктивно ростверк – это верхняя часть фундамента, благодаря которой нагрузки распределяются равномерно на сваи.

• низкий. Позволяет повысить несущую способность сваи благодаря тому, что ростверк помещается ниже уровня промерзания почвы;
• обычный. Расположен на грунте;
• высокий. Размещается на высоте 200-300 мм над уровнем грунта. Высокий ростверк незаменим при сложном рельефе местности.

5. Характеристики и размеры:

глубина заложения – до 40 метров;

диаметр – 250-1000 мм. Диаметр буронабивных свай зависит от веса будущей конструкции. Так в промышленном строительстве востребованными является размеры более 500 мм. Популярные в частном строительстве размеры, а также их несущая способность и расход бетона указаны в таблице:

несущая способность буронабивной сваи 200-400 т. (при изготовлении механизированным способом) и до 7 т. (при изготовлении своими руками);

минимально допустимое количество стержней арматуры – 6 шт. для промышленного строительства, и 4 шт. для частного;

минимально допустимая толщина продольных стержней арматуры – 18 мм. для промышленного строительства, и 8-12 мм. для частного;

толщина поперечных элементов – 4-8 мм. или листовой металл.

Размеры свай определяются проектом.

Устройство буронабивных свай

Свыше 70 % объёмов работ по бурению скважин традиционно приходится на бурение под буронабивные сваи различного диаметра. Для выполнения буровых работ мы располагаем установками вращательного бурения диаметром 450-1200 мм глубиной до 27 м – Bauer MBG-12. После зачистки скважины от бурового шлама производится установка арматурного каркаса в проектное положение и укладка бетонной смеси методом ВПТ.

Также применяются другие буровые установки: MAST-BUD M150, БКМ 516. За последние 15 лет фирма участвовала в строительстве более 70 зданий и выполняла установку свай в Екатеринбурге и за его пределами.

Буронабивные работы

Буронабивные работы востребованы при создании зданий с глубоким заложением фундамента. В первую очередь, речь идет о многоэтажных жилых домах, коммерческих зданиях, крупных промышленных строениях. Кроме того, установка буронабивных свай производится при создании опор под мосты, эстакады и другие сооружения с высокой нагрузкой.

Фундамент на буронабивных сваях имеет целый ряд преимуществ перед фундаментами других типов, основным является его высокая несущая способность. Кроме того, технология создания таких свай исключает возникновение ударных нагрузок на грунт, что обеспечивает бережное отношение к расположенным поблизости зданиям. Установка свай компанией «ВИСБАС» выполняется качественно и недорого. Преимущества нашего предложения:

• работаем с 1982 года;
• располагаем всей необходимой техникой;
• гарантируем самое высокое качество выполняемых работ;
• выполняем работы в самые короткие сроки;
• у нас очень выгодные цены.

Установка буронабивных свай

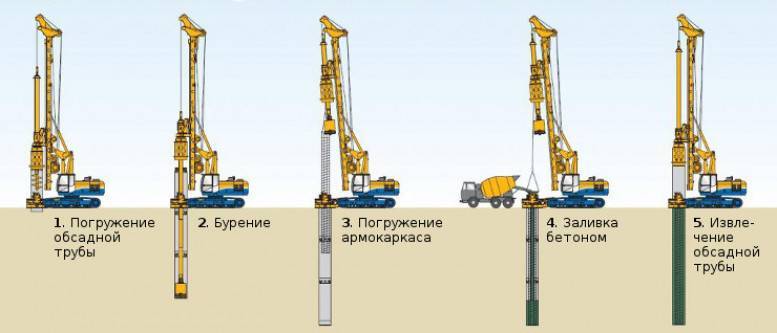

Технология создания буронабивных свай предусматривает три этапа работ:

• бурение скважины;
• установка арматурного каркаса;
• заполнение скважины бетоном.

В зависимости от характера грунта, сваи могут выполняться с обсадными трубами или без них. В маловлажных грунтах бетон может заливаться непосредственно в скважину с предварительно установленным арматурным каркасом. Устройство буронабивных свай с применением обсадных труб оправдано в водонасыщенных грунтах. В этом случае применяются обсадные трубы из металла, после заливки бетона трубы могут извлекаться, что удешевляет строительство.

Арматурные каркасы должны обеспечивать высокую несущую способность готовых свай. Как правило, используется стальная горячекатаная арматура периодического профиля, обеспечивающая высокое качество сцепления с бетоном.

Мы выполняем весь спектр работ по установке буронабивных свай, цена за м3 в нашей компании – одна из самых выгодных в регионе.

Устройство буронабивных свай, расценки

Бурение буронабивных свай выполняется опытными специалистами с использованием специализированной техники:

• Bauer MBG-12 – позволяет создавать скважины диаметром 450-1200 мм и глубиной до 27 метров;
• MAST-BUD M150 – глубина бурения до 24 метров, диаметр скважины 300-1500 мм;
• БКМ 516 – глубина бурения до 5 метров. Диаметр скважины до 800 мм.

Мы гарантируем качественную профессиональную установку свай «под ключ». Вы можете узнать точные расценки, связавшись с нами и предоставив информацию о том, сваи какого диаметра и глубины заложения вам необходимы.

Сваи других типов

• буроинъекционных свай;
• бурокасательных свай;
• буросекущих свай.

Буроинъекционные сваи являются разновидностью буронабивных и главным образом отличаются сферой применения. Устройство буроинъекционных свай оправдано при выполнении таких работ, как укрепление фундаментов уже построенных зданий, стенок котлованов, создания подпорных стенок и т.д. Они монтируются без обсадных труб, поэтому отличаются низкой ценой.

Бурокасательные сваи позволяют создать в грунте сплошную стену, что и определяет сферу их применения. В частности, устройство бурокасательных свай применяется при укреплении бортов котлованов. При монтаже сваи располагаются вплотную, касаясь друг друга. Учитывая, как часто монтируются бурокасательные сваи, смета при их использовании будет достаточно высокой. В то же время мы гарантируем, что стоимость бурокасательных свай за м3 в нашей компании – одна из самых низких на рынке.

Буросекущие сваи чаще всего применяются при укреплении котлованов. Устройство буросекущих свай позволяет создать сплошную герметичную стену. Используются два типа свай: с каркасом и без него, они чередуются через одну. Сначала монтируют сваи без каркаса с использованием обсадных труб, после бетонирования трубы удаляются. Далее бурятся скважины под сваи с арматурой, при этом края свай без арматуры частично срезаются. После установки каркаса и заливки бетона в грунте образуется очень прочная и герметичная стена.

Обсадные трубы

В ряде случаев бурение скважин под буронабивные сваи сопровождается монтажом обсадных труб, которые защищают стенки скважины от обсыпания нестабильного грунта.

Трубы для буронабивных свай или инвентарные трубы (так их правильно называть) используются в случаях необходимости:

• перекрыть горизонтальное движение плывунов;
• снизить влияние обводненной почвы;
• контролировать параметры сваи.

Инвентарные трубы изготавливают из пластика или металла. Трубы отличаются не только материалом, но и формой, диаметром, толщиной стенок, показателем точности (непрямолинейность).

Стандарт непрямолинейности труб для свай приведен в таблице:

Диаметр, мм.	Допустимое отклонение, мм.
33,5-89	0,3
108-146	0,5
Более 146	0,7

Полимерные инвентарные трубы

Для изготовления применяют разные полимеры. Толщина стенки достигает 40 мм. Полимерным трубам отдают предпочтения из-за высокой герметичности соединений. Если металлические нужно сваривать или использовать специальные соединительные муфты, то пластиковые трубы легко состыковать. При этом соединение будет полностью герметичным, что предупредит выход воды из трубы и снижение качества бетона.

Кроме того, пластик абсолютно не подвержен коррозии, отличается малым весом, относительно невысокой ценой и практически полным отсутствие отходов. Минус – невысокая прочность.

Параметры полимерных инвентарных труб приведены в таблице:

Виды свай

Основное назначение свай — воспринимать на себя нагрузку от строения и передавать ее на грунт.

Они представляют из себя длинные стержни из различных материалов, которые устанавливаются в землю. Сваи классифицируются по следующим признакам:

Существуют деревянные, бетонные, железобетонные и металлические сваи.

Сваи бывают винтовые, забивные, буронабивные, вибро погружаемые, вдавливаемые.

По взаимодействию с грунтом

Сваи могут передавать нагрузку на скальный грунт напрямую – тогда их называют сваи-стойки, либо же с помощью силы трения распределять вес здания – это делают висячие сваи.

По способу устройства (способы погружения)

• забивные — самый отработанный с точки зрения технологии и наиболее широко распространенный в России; сюда же можно отнести забивку свай с использованием метода лидерного бурения. Эти сваи погружаются в грунт с использованием специального оборудования – пневматических молотов. Сначала проводятся расчеты по глубине погружения стержня, силе удара и времени работы. После этого она устанавливается перпендикулярно поверхности грунта и погружается в землю посредством ударов по ней.
• Буронабивные сваи изготовляемые на заводе или на самой площадке и погружаемые в грунт устанавливаются по схожему с набивными сваями принципу, однако разница в том, что скважина заполняется бетонным раствором одновременно с ее разработкой. После того, как выемка заполнена, туда помещается арматурный каркас. Главное преимущество этого типа свай – высокая скорость изготовления.
• погружаемые методом ввинчивания  отличаются типом наконечника (литые и сварные) и некоторыми конструктивными особенностями для применения на разных грунтах
• буро-набивные (устраиваемые прямо в грунте  в заранее пробуренной скважине) организуются при помощи бурения на нужном месте глубокой выемки, погружения в нее арматурного каркаса и последующего нагнетания бетона в получившуюся конструкцию. Чаще всего имеют цилиндрическую форму.
• вибро погружаемые —  использующие свойство грунта изменять свою структуру при вибрационном воздействии; устанавливается при помощи воздействия вибрации на почву и грунт. Под таким воздействием он изменяет свою структуру, и конструкция медленно погружается вниз. Требует специфического и недешевого оборудования
• вдавливаемые — способ, разработан для погружения свай рядом с эксплуатируемыми строениями; при этом исключено вибрационное влияние на их фундаменты. Используются в местах, где вибрация почвы может нарушить целостность фундаментов других зданий. Технология установки этих стержней подразумевает их вдавливание в почву при помощи специального оборудования, при этом воздействие вибрации на землю нивелируется.
• комбинированный способ

По материалам изготовления сваи делятся на:

• железобетонные,
• деревянные,
• бетонные,
• стальные,
• комбинированные

Возможные конструкции свай (виды и типы)

• квадратные,
• трубчатые,
• прямоугольные
• многоугольные,
• с уширением и без него,
• цельные и составные,
• призматические
• конические,
• сплошного сечения
• пустотелые,
• винтовые
• сваи-колонны

Основные конструкции железобетонных свай:

 Применение каждого типа сваи выбирается в соответствии с грунтами и проектной документацией.

Чаще всего они имеют прямоугольное и квадратное сечение. Кроме того, иногда внутри них есть полость в форме цилиндра. Их главное отличие в том, что монолитная свая цельная и имеет неизменимую длину.

Данный тип свай отличается возможностью собирать из нескольких небольших свай одну длинную. Они представляют из себя блочные железобетонные конструкции, которые соединяются между собой.

По характеру службы  (передача нагрузки на основание)

• сваи-стойки (передают нагрузку  концами на твердый   несжимаемый грунт),
• висячие сваи (передающие нагрузку за счет трения грунта по боковой поверхности сваи)

Наша компания осуществляет погружение свай методом забивки, включая и способ с использованием лидерного бурения скважин под сваи.

Этот метод позволяет снизить не только уровень воздействия вибрации на соседние здания до безопасного, но и значительно облегчить процесс забивки, помимо этого лидерное бурение повышает точность погружения свай.

При проведении работ мы используем высокопроизводительную технику:

КГ-12МУзнать цену

УСАУзнать цену

БМ-811Узнать цену

sdfsdfsdf

Технология устройства буронабивных свай с ростверком

Конфигурация ростверка буронабивных опор выбирается исходя их схемы размещения свай в фундаменте:

• Обвязка ленточным ростверком применяется при последовательной схеме расположения, которая используется для обустройства фундаментов под малоэтажные здания (опоры размещаются под контуром стен дома);
• Плитным ростверком обвязываются свайные поля фундаментов многоэтажек, в которых сваи размещены по всему периметру сооружения.

Важно: на этапе формирования буронабивных свай опоры армируются каркасом, длина которого на 30-50 см. превышает длину бетонного тела сваи. Выступы арматуры необходимы для последующего соединения с арматурным каркасом обвязки

Выступы арматуры необходимы для последующего соединения с арматурным каркасом обвязки.

В зависимости от уровня возвышения над грунтом классифицируют 3 вида ростверков:

• Низкие (опущенные в почву ниже уровня ее промерзания либо так, чтобы верхний контур обвязки находился на одном уровне с грунтом);
• Повышенные (уложенные на поверхность грунта);
• Высокие (поднятый над грунтом на высоту 20-30 см) .

Рис: Виды ростверков буронабивных свай

Последовательность монтажа ростверка буронабивных свай следующая:

• По периметру расположения обвязки обустраивается слой песчано-щебеночной подсыпки толщиной 20-30 см, при необходимости откапыванием понижается уровень грунта;
• Поверх подсыпки формируется опалубка, сбивающаяся из строганных досок. Опалубка фиксируется посредством боковых распорок;
• Внутренние стенки опалубки перекрываются гидроизоляционным материалом (клеенкой, рубероидом);
• Из арматурных стержней собирается армокаркас, который укладывается в опалубку и приваривается к выступам арматуры буронабивных свай;
• Производится заливка ростверка бетоном. Заполнение опалубки выполняется одномоментно, без пауз. После заливки смесь уплотняется вибрированием.

Рис: Процесс обустройства ростверка буронабивных свай

Важно: по завершению монтажа ростверка выдерживается 30 дневная пауза на набор бетоном прочности, по истечению времени фундамент из буронабивных свай становится пригодным к дальнейшему строительству
