Как правильно сложить печь буржуйку?
Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.
Схема и чертеж
Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:
Фото№1 — чертеж буржуйки из кирпича своими руками
Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:
Фото №2 — порядовая раскладка кирпичей (схема)
С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:
- Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
- Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
- Продолжаем кладку (смотри фото №2, ряд №1).
- Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
- Прямо над поддувалом ставим колосники.
- Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
- Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
- Поверх кладем ряд на постель по контуру четвертого.
- Следующий — снова на ложок. Сзади ставим 2 кирпича.
- Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
- Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
- Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
- На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
- Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
- Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
- Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
- Устанавливаем металлический лист перед топкой.
- Устанавливаем плинтус.
Пример готовой буржуйки из кирпича
Сушка
Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.
- Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
- Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.
Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.
Изготовление дверцы для топки
Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:
| Размер | Поддувальные, прочистные дверки, мм | Проемы под топочные дверки, мм | |||
| длина | 25 | 25 | 25 | 30 | 25 |
| ширина | 130 | 130 | 250 | 250 | 250 |
| высота | 70 | 140 | 210 | 280 | 140 |
Дверь для топки изготавливаем по чертежам, представленным на фото №3:
Фото №3 — чертеж дверки для топки и прочистной камеры
Обшивка металлом
Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.
Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.
Использование утеплителей: за и против
Гаражи эконом-класса практически никогда не утепляют снаружи по очень простой причине – это слишком дорого для помещения, которым постоянно не пользуются. Да это и не всегда возможно, например, в гаражных кооперативах строения ставят очень близко друг к другу, зазор не позволяет выполнить монтаж утеплителя.
Для утепления гаража можно использовать такие материалы, как ДВП, которые затухают при возгорании. Использование пластика в таком помещении недопустимо
Но и внутренняя теплоизоляция гаражного помещения может оказаться проблематичной. При монтаже утеплительного материала непосредственно на металлические стены в месте их контакта возникает так называемая точка росы, т.е. место скопления конденсата. Практически всегда при контакте с влагой утеплитель приходит в негодность довольно быстро.
Да и для самого строения такая ситуация может оказаться губительной. В металлическом гараже утепление можно поставить, но лучше установить подходящий материал на некотором расстоянии от стены, примерно в 20-50 мм.
От пола следует отступить на 50-70 мм. В качестве профиля лучше всего использовать шайбы, чтобы избежать создания замкнутых контуров под покрытием.
При таком варианте монтажа конденсат также будет появляться, но благодаря циркуляции воздуха под слоем утеплителя влага будет постепенно испаряться, не нанося ощутимого вреда строению.
Однако для гаража, который отапливается постоянно, этот вариант не подходит, поскольку влажность внутри помещения большую часть времени будет чрезмерно высокой. Это подвергнет риску как здоровье людей, так и состояние автомобиля.
При утеплении металлической конструкции между ней и утепляющим материалом необходимо оставить вентиляционный зазор для регулярного отвода конденсата
В качестве материала для такого “вентилируемого” утепления рекомендуется использовать плиты, например, ДВП, ДСП, то есть древесные материалы, самозатухающие при возгорании. Рекомендуемая толщина – около 5 мм.
Прекрасно подойдет плоский ондулин или его аналоги. Эти материалы обладают способностью отражать инфракрасное излучение, что обеспечивает эффективный обогрев.
А вот пластик, даже обладающий свойствами затухания, ставить в гараже категорически не рекомендуется. Такие материалы при возгорании выделяют ядовитые испарения, из-за которых избежавшие пожара люди могут просто отравиться. Запрещено использовать в качестве утепления также плиты, в составе которых имеется асбест.
При утеплении холодного кирпичного гаража рекомендуется сначала оштукатурить стены вермикулитовым составом, чтобы защитить их от влаги. Стены металлического гаража следует окрасить в два слоя, предварительно прогрунтовав основание.
Стены утепляемого гаража необходимо обработать водоотталкивающим составом, чтобы защитить постройку от разрушающего воздействия конденсата
Достоинства и недостатки печей-буржуек
Буржуйки, как и все приборы отопления, имеют положительные и отрицательные качества.
К положительным относятся:
- использование недорогого отопления— дрова, торф, опилки, щепа и т. п. ;
- минимальные затраты (по сравнению с другими отопительными агрегатами, например, печь каменная) на изготовление печи;
- компактность буржуйки;
- возможность установки без фундамента и капитальной дымовой трубы.
Недостатки:
- требуется обустройство эффективной вентиляции, т. к. конструкция буржуйки не способна аккумулировать образовавшееся тепло при горении;
- высокий расход топлива. Топим — тепло, не топим — холодно, поэтому использовать в отоплении помещения, где постоянно проживают люди не рентабельно.
Можно сократить расход топлива используя печь особой конструкции. В конструкции этой печи выходной патрубок устанавливается на крышке (над загрузочной дверце). Продукты сгорания попадают в выводную трубу и отдают тепло стенкам камеры. Чтобы увеличить теплоотдачу корпуса буржуйки, печь следует обложить кирпичом. В итоге повысится не только теплоотдача, но и скорость обогрева.
Стоимость буржуек отечественного производителя начинает отсчет от 4 000 рублей.
Плюсы и минусы такой печи
Перед тем как принимать решение о целесообразности изготовления буржуйки в гараж, необходимо взвесить все «за» и «против» такого действия.
Преимущества печи – буржуйки для отопления гаража:
- Высокая эффективность. Отдача от такой печи будет не в пример выше большинства современных отопительных приборов. КПД качественно собранной буржуйки будет в пределах 85 – 95%, что просто рекорд без применения дополнительных приспособлений (конвекторов, например).
- Универсальное предназначение. Можно использовать в качестве топлива практически все горючие материалы: древесные опилки, лакокрасочные отходы и отработанное масло.
- Бюджетная стоимость. В отличие от большинства отопительных приборов, это простой и дешевый вариант. Даже если не говорить о полноценной системе отопления, буржуйка намного дешевле и экономичней при использовании.
- Быстрая растопка и прогревание помещения. Уже спустя считанные минуты в гараже станет ощутимо тепло, причем нагрев происходит боле – менее равномерно, в отличие от тех же каминов и конвекторов.
- Возможность самостоятельного монтажа даст дополнительное преимущество при определенных «мужских» навыках работы с инструментом. При этом можно посчитать, что даже покупка нового агрегата намного экономичней других устройств с аналогичным предназначением.
Несмотря на очевидные плюсы этого варианта, не стоит считать его единственным возможным и идеальным. Буржуйка для гаража также имеет и свои недостатки, о который и пойдет дальше речь.
Отрицательные стороны использования:
- Обязательная установка дымохода. Помимо очевидной причины — отвод продуктов горения, существует еще один важный нюанс: высота дымохода должна быть не менее четырех метров, иначе в печи не будет нужной тяги. Такая особенность конструкции не всегда удобна для размещения, а также тянет дополнительные материальные затраты.
- Регулярная чистка дымовой трубы. Сажа и копоть быстро забивают выходное отверстие и могут привести к пожароопасным ситуациям. Поэтому небольшой диаметр трубы необходимо прочищать каждую неделю, а увеличенный диаметр — ежемесячно.
- Корпус печи быстро остывает. Выделение тепла происходит непосредственно во время горения. Как только топка перегорает, печь сразу же начинает остывать. Частично эта проблема решается при помощи кирпичной кладки, обложенной вокруг корпуса. Кирпичи остывают не так быстро, отдавая тепло в окружающий воздух.
Стоит ли связываться с таким источником обогрева — решать вам, а для тех, кто заинтересовался, наша статья представит схемы и особенности самостоятельного изготовления.
Среди всего разнообразия такое устройство пользуется отличным спросом. Многие изделия фабричной сборки выполнены именно в форме прямоугольного короба. Такая буржуйка не занимает много места и отличается рациональными габаритами.
Основные нюансы изготовления:

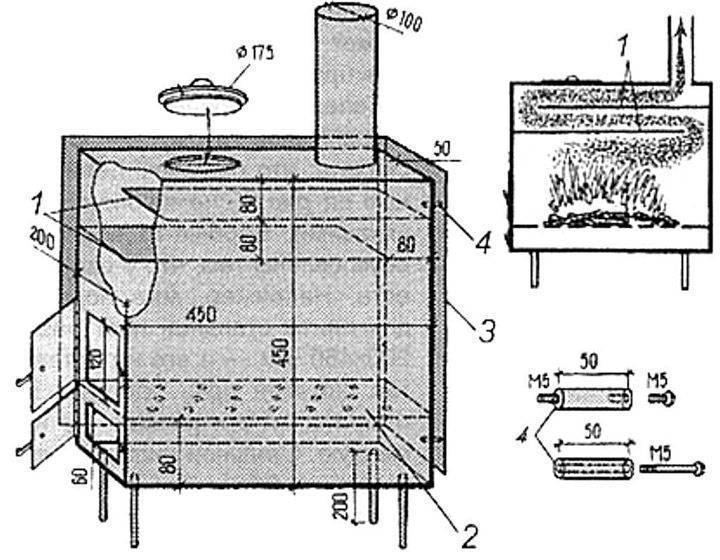

- Размеры буржуйки определяются приведенными чертежами. Обычно они подгоняются под имеющийся размер заготовки.
- Используемые металл должен быть не менее 4 – 5 мм, иначе срок службы будет небольшой.
- Дымоход располагается в задней части печи. Новые модели буржуек предлагают размещение спереди, поэтому посмотрите оба варианта. Стык дымохода необходимо дополнительно усилить, это место прогорает в первую очередь.
- Колосниковой решетки в традиционной буржуйке нет, но можно встретить варианты ее использования. Также лучше приварить дополнительную перегородку, чтобы увеличить коэффициент отдачи.
- Желательно сделать также и зольник — специальное отверстие для очистки от отработанного шлака. Это облегчит процесс эксплуатации.
- Чтобы отдача была максимальной, можно использовать полосовую сталь. Таким образом, увеличивается поверхность обмена за счет дополнительных ребер.
Корпус можно сделать в вертикальной плоскости или горизонтально направленным. На производительность это не повлияет, просто вертикальная буржуйка занимает меньше места. С другой стороны, придется чаще подкидывать топливо, что не всегда подходящий вариант. Вокруг всего периметра необходимо сделать соответствующий защитный экран, чтобы обеспечить необходимую пожарную безопасность
Это очень важно, особенно для оборудования, изготовленного своими руками
Преимущества и недостатки
Самодельные печи для гаража обладают как достоинствами, так и недостатками. К положительным свойствам относят:
- Экономичность и совместимость с разными типами топлива. В буржуйку загружают дрова, уголь, торф и брикет.
- Простоту изготовления своими руками и невысокую стоимость.
- Компактность. За счет небольших размеров печь можно ставить в малогабаритных постройках.
- Отсутствие больших затрат на обслуживание.
- Возможность монтажа без обустройства основания и капитального дымохода.
- Функциональность. Опционально буржуйку комплектуют варочной поверхностью, что расширяет сферу ее применения и позволяет использовать для приготовления пищи.
- Быстрый розжиг и равномерное распределение тепловой энергии.
Буржуйка имеет массу плюсов, самым главным из них является экономичность.
Из недостатков подобных печей выделяют:
- Необходимость организации вентиляционной системы и вытяжки в обогреваемом помещении.
- Потребность в периодическом очищении дымоходной трубы от сажи. Если печь используется каждый день, дымоход придется чистить не реже 1 раза в 7 дней. В противном случае сажа будет ухудшать тягу и может воспламениться.
- Повышенный расход топлива из-за неспособности аккумулировать тепловую энергию. Металлические поверхности подвергаются быстрому нагреву, однако они так же быстро теряют тепло. Поэтому окружающий воздух может нагреваться только при сгорании топлива.
- Быстрое остывание стенок буржуйки и труб. Из-за этой особенности у хозяев дома должен быть свободный доступ к запасам топлива.
Чтобы снизить затраты на топливо, потребители применяют специфические конструкции, где выходной патрубок устанавливается на крышке, а продукты сгорания перемещаются в трубу вывода только после отдачи тепла.
Принцип работы
Из бочки
В зоне тления дров происходит отток топочных газов, которые в себе содержат определенное количество тепловой энергии. Чтобы эту энергию отобрать, необходимо создать условия, при которых появилась возможность возгорания. Поэтому в дополнительной камере сгорания, которая располагается выше зоны тления, и куда поступают топочные газы, подается кислород в небольшом количестве. Происходит смешивание двух газов и образование воздушно-газовой смеси, которая прекрасно горит. Включается чисто пиролизный процесс.
Чтобы вышеописанная технология проводилась с максимальной эффективностью, необходимо добиться того, чтобы конвекционные потоки, которые исходят из зоны тления топлива, были чуть больше, чем пропускная способность дымоходной трубы.
Какие ошибки могут понизить КПД прибора:
- Большая закладка дров. В данном случае кислорода только будет хватать, чтобы поддерживать процесс тления дров. На сжигание топочных газов его будет уже недостаточным.
- Малая закладка. А здесь все наоборот. Воздух, поступающий из поддувала, будет распределяться по всему объему топки, которая заполнена не полностью. Его часть будет улетучиваться, при этом во второй камере сгорания сжигание газов будет происходить неэффективно из-за избытка кислорода.
Малогабаритная конструкция
Оба варианта неэффективны только потому, что не включается процесс пиролиза. Получается так, что изготавливать печи длительного горения на дровах нельзя до максимально возможных габаритов. Есть определенные ограничения, зависящие от количества закладываемых дров, которые будут поддерживать процесс пиролиза. Это важный момент. Вот почему буржуйки данного типа имеют мощность в диапазоне 8-20 кВт, при коэффициенте полезного действия 75%.
Необходимые инструменты
- Чтобы выполнить своими руками такое устройство, как печка-буржуйка качественного длительного горения, необходимо подготовить следующие материалы и важные инструменты:
- Потребуется большая металлическая бочка, также допускается применение баллона;
- Две небольших по длине трубы, выполненные из стали (одна при этом должна быть немного больше другой);
- Если это печка бубафоня, то потребуется соорудить поршень;
- Выполненный из стали швеллер;
- Киянка, топор, молоток, ножовка;
- Потребуются устройства для проведения замера;
- Стальной лист, кирпич и отражатель;
- Защитные элементы для проведения сварки и иные необходимые материалы.
Только после подготовки всех требуемых инструментов и материалов можно приступать к процессу создания своими руками такого эффективного устройства, как печь буржуйка. Также желательно предварительно подготовить тщательно разработанные чертежи, которые помогут сделать не только печь длительного процесса горения — буржуйку, но такое устройство, как поршневая бубафоня.
Буржуйка для дачи горизонтальный вариант
Это, пожалуй, самый простой вариант для самостоятельного изготовления. Как и все печи подобного типа, в домашних условиях они создаются либо из трубы большого диаметра, либо же из баллона для пропана, что намного лучше. Изготовить такую буржуйку можно следующим образом.
- Для начала нужно вскрыть баллон – это опасное дело. Сначала нужно выкрутить или отбить кувалдой кран – предварительно по максимум содержимое баллона стравливается, а конденсат сливается. Потом баллон наполняется водой и только после этого можно резать.
- Сначала срезается одна из закругленных его частей (там, где был кран). После того, она будет обрезана, воду можно сливать и работать с баллоном без опасения.
- Приделываем баллону ножки – устанавливаем его горизонтально.
- С глухой стороны (сверху) прорезаем круглое отверстие диаметром 100 мм и привариваем к нему такого же диаметра трубу – это дымоход. Длина трубы порядка метра – все остальное наращивается потом.
- Теперь внутри баллона. Под самым верхом нужно прикрепить полосу толстого металла – это отбойник пламени, который защитит корпус буржуйки от прогорания. Пластину, если она прогорит, заменить просто. Кстати, она не должна перекрывать дымоход.
- Колосники. Проще всего их сварить из толстой арматуры – такая себе решетка, которая вставляется в нижнюю часть баллона и крепится там любыми доступными способами. Лучше, конечно, если это будет съемное изделие.
И последний момент – это дверка, а вернее две дверки: зольник и топка должны открываться и закрываться отдельно друг от друга. Зольник, как и во многих печах (а вернее его дверка) дополнительно работает притоком воздуха, с помощью которого можно будет регулировать скорость сгорания топлива.
Дополнить эту конструкцию можно конвекторами – трубами, через которые будет проходить и нагреваться воздух из помещения. Они просто привариваются сбоку буржуйки вертикально – в идеале трубы нужно согнуть так, чтобы они повторили контуры печи. Кроме того, сверху баллона дополнительно можно приварить пластину, которая послужит своего рода конфоркой – как вариант, в самом баллоне сверху можно прорезать еще одно отверстие и приварить пластину сверху него. Такая конфорка будет работать намного эффективнее.
Как устроены камеры сгорания
Для получения заветного пиролизного газа нужно почти полностью ограничить приток кислорода в основную топку, где формируется очаг высоких температур, приводящий к переходу углеродного топлива в газообразное состояние. Тот минимум воздуха, который нужен для медленного тления, поступает в печь из-за различных утечек.

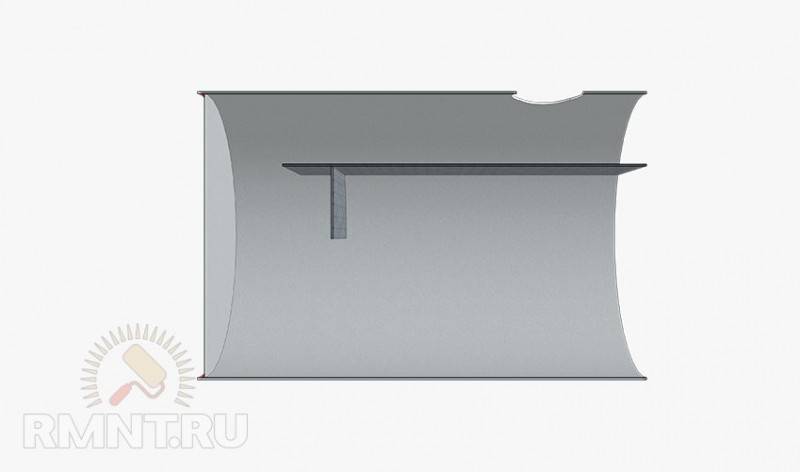

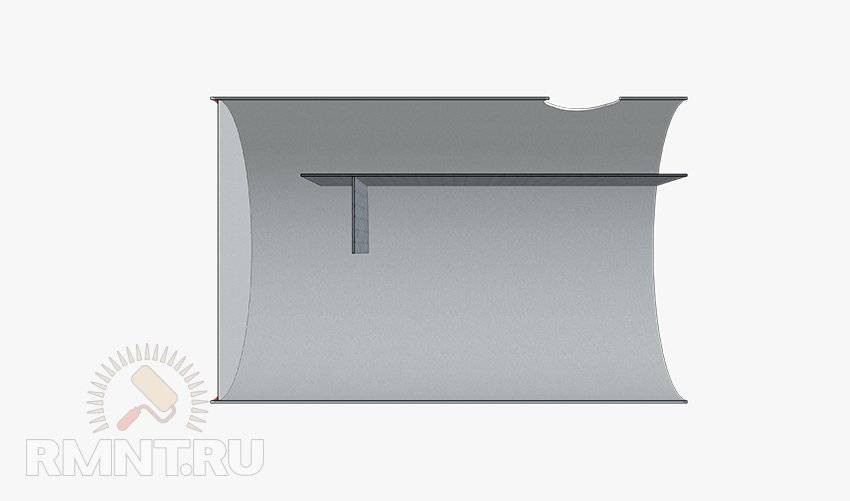

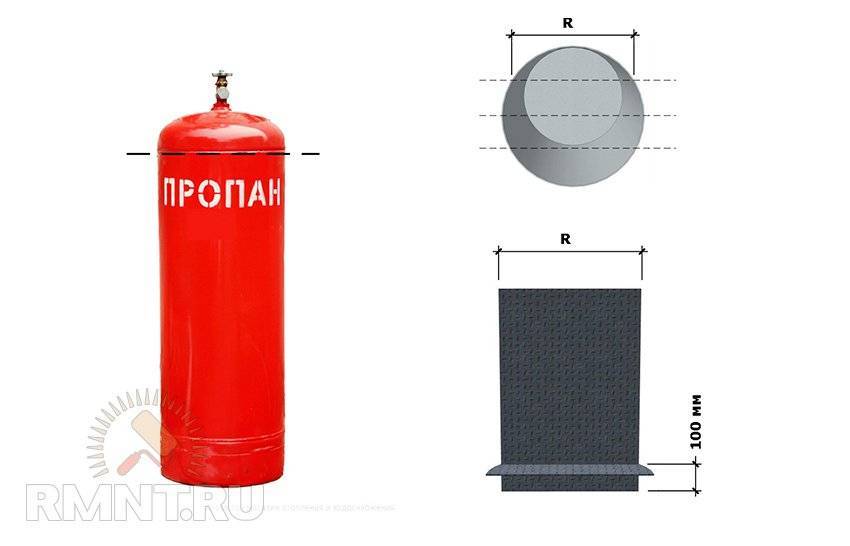

Положив баллон горизонтально, делим окружность по высоте на 4 части, наносим на обрезанный край метки и отмечаем длину верхней и нижней хорды. По полученному размеру вырезаем стальную пластину толщиной 3 мм. Её длина должна быть меньше глубины корпуса на 150 мм.
Отступив от короткого края пластины 100 мм, привариваем поперечную перегородку высотой 150 мм и подгоняем её по форме к цилиндрическому корпусу, чтобы пластина была направлена к центру топки. Устанавливаем на место и привариваем пластину, формируя камеру остаточного сгорания.

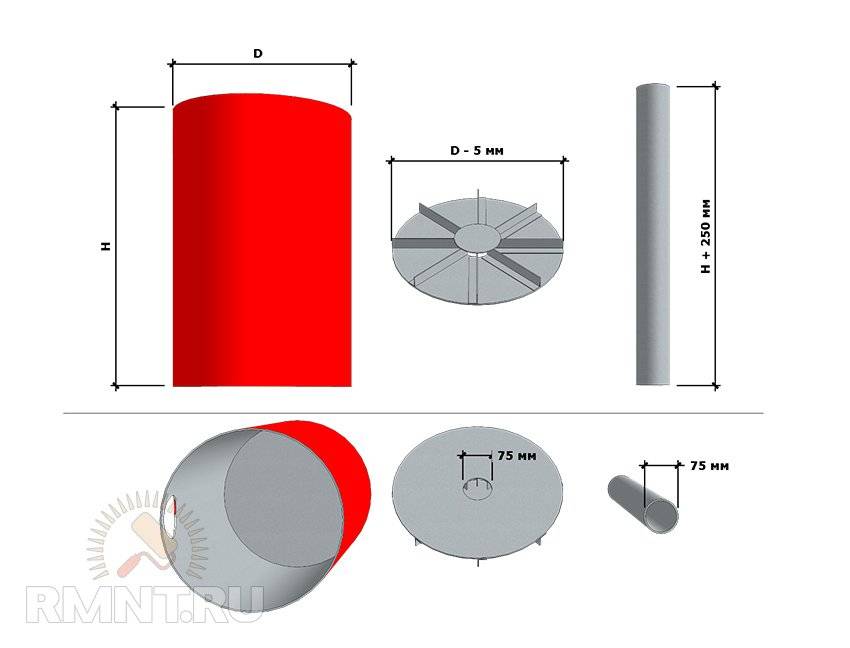

Буржуйки с вертикальной загрузкой имеют иной принцип работы. Направление горения у них противоположно естественному — сверху вниз. Сама печка имеет устройство шприца, поршень которого изготовлен из листовой стали, либо крышки от бочки или баллона с подогнутыми краями
Важно, чтобы «поршень» входил в корпус как можно плотнее.
С нижней стороны на пластину приваривается несколько дистанционных ребер из обычного уголка 50 или 75 мм. В центре пластины вырезается отверстие и вваривается 75 мм труба, через которую будет поступать тот необходимый минимум воздуха. Принцип работы понятен: поршень под своим весом проседает по мере горения дров, оставляя небольшое пространство для пиролизного разложения. Поток воздуха регулируется заслонкой на конце трубы.
Подготовительные работы перед сборкой печи: выбор места
Использование буржуйки в гараже, как и любого другого отопительного прибора, требует соблюдения правил безопасности. В первую очередь это касается места установки устройства. Идеально для этого подойдет угол гаража, который располагается возле стен, противоположных к воротам помещения.
Помните, что нельзя ставить печку в непосредственной близости с автомобилем. Расстояние между ними должно быть минимум 1,5 м. Аналогичная отдалённость должна быть и от предметов, которые легко воспламеняются, например, от бочек с бензином.
Стены возле буржуйки должны быть защищены огнеупорным материалом
Расстояние от буржуйки до стены зависит от того, из какого материала построен гараж. Если это дерево, то от печки до стены должен быть минимум 1 м. Дополнительно их рекомендуется защитить асбестовыми плитами.
Расчет дымохода для буржуйки
После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.
Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.
После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода
В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше
Располагать выход трубы над крышей следует согласно определенным правилам:
- Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
- При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
- В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;
Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.
Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.
Как правильно чистить печь-буржуйку
Особенности конструкции такой печки позволяют чистить ее довольно редко.
Это является одним из преимуществ буржуйки. Однако периодически дымоход все нужно очищать от остатков сажи. Для этого можно использовать специальный ершик. Сделать его можно самостоятельно. К веревке прикрепить цилиндрическую щетку. Рекомендуется брать щетку с пластиковой или железной щетиной. При этом нужно подобрать ее таким образом, чтобы она без проблем протиснулась в узкую трубу дымохода.
Для буржуйки рекомендуется брать щетку с пластиковыми щетинками
Сам процесс чистки происходит в следующей последовательности:
- Отверстие топки закрыть и заткнуть ветошью.
- Сделать несколько движений ершиком (останавливаться нужно тогда, когда ершик стал двигаться без сопротивления). Подождать.
- Вынуть все продукты, которые спустились вниз к выгребному отверстию.
Делать все это нужно крайне осторожно, поскольку у буржуек дымоходная труба не очень прочная. Самодельная печь-буржуйка в гараже может стать надежным и эффективным помощником в борьбе с зимними морозами
А если сделать ее своими руками, то экономичность устройства может быть повышена во много раз
Самодельная печь-буржуйка в гараже может стать надежным и эффективным помощником в борьбе с зимними морозами. А если сделать ее своими руками, то экономичность устройства может быть повышена во много раз.
