Изготовление буржуйки в гараж своими руками и 26 фото с этапами работ и примерами конструкций

Из колесных дисков

Из материалов, чтобы сварить буржуйку, кроме пары дисков потребуется еще отрезок трубы длиной 30 — 45 см близкого диаметра, лист металла, труба для отвода дыма. Собирается такая буржуйка просто:

  1. Для подгонки диаметра трубы под размеры дисков на стыках срезают ребра. После сварки получается вертикальная конструкция.
  2. На боковой поверхности делают проем для топки.
  3. Из вырезанного куска делают дверку.
  4. Для доступа воздуха в топку в нижнем диске вырезают квадратное отверстие со стороной 10 -12 см.
  5. На верхнем диске сзади делают отверстие для дымоотводной трубы.
  6. Для устройства зольника к дну приваривают металлический круг.
  7. Чтобы на сделанной буржуйке своими руками разогревать пищу на верхнем диске устанавливают варочную панель из металла толщиной 4 — 5 мм.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для  сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

  • Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
  • В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.

  • Привариваем дно если его нет.
  • В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
  • Крышку с приваренным патрубком привариваем на место.
  • К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

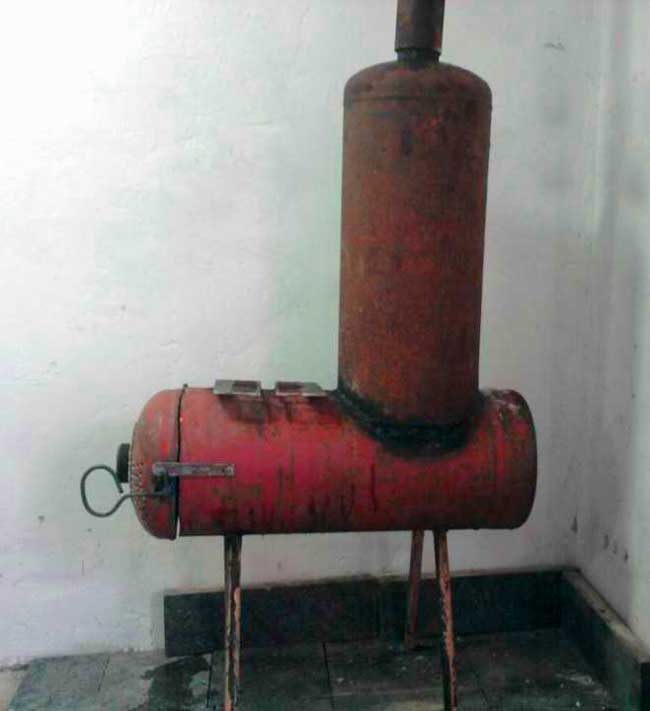

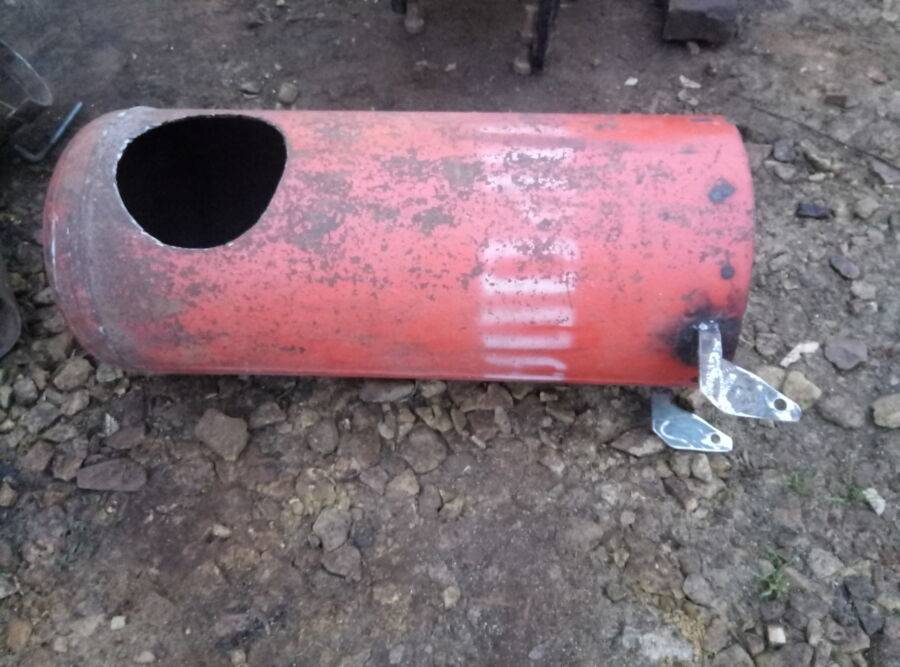

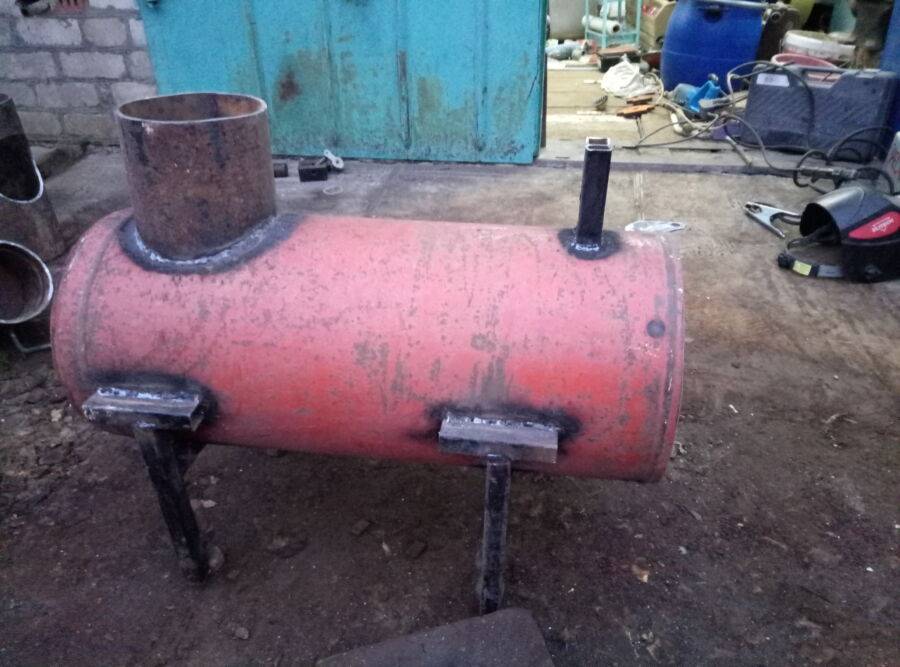

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

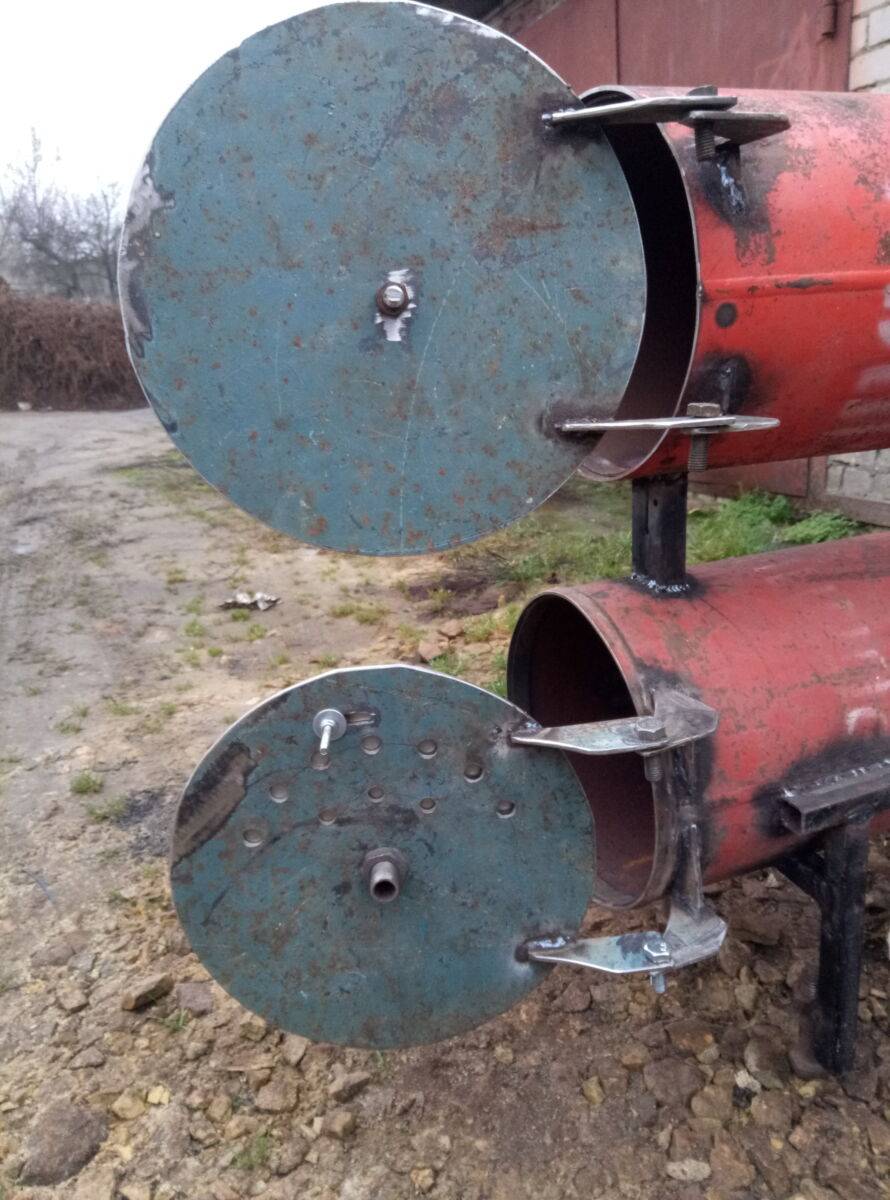

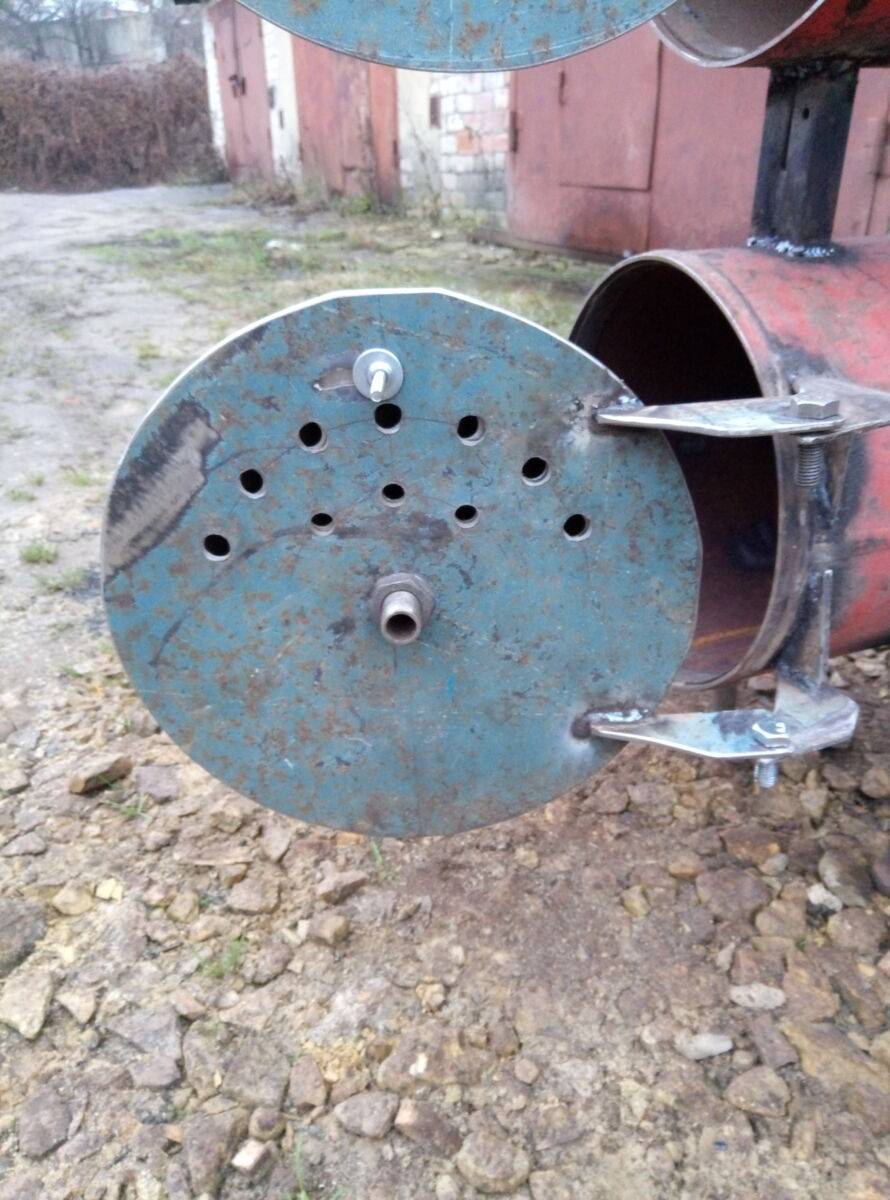

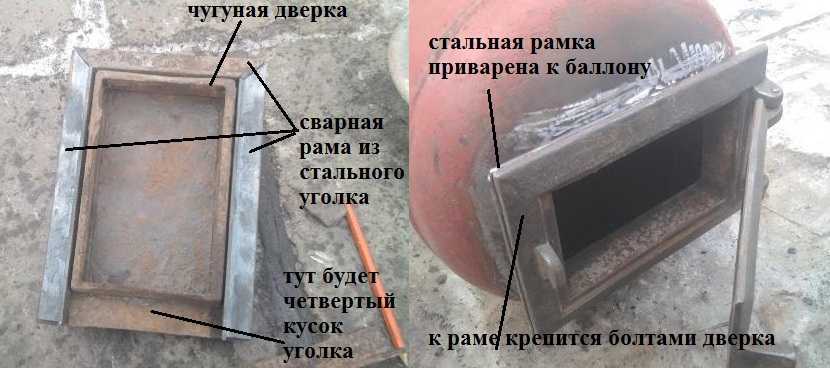

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

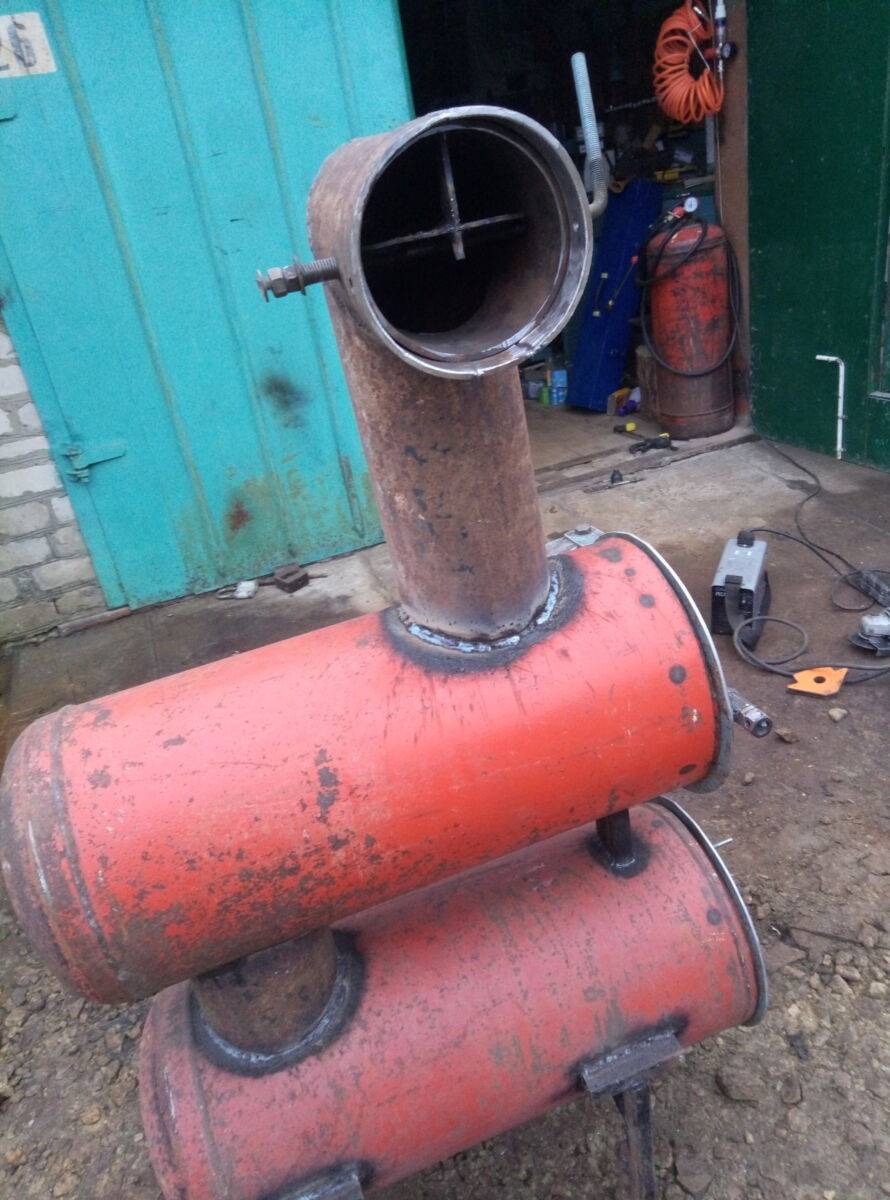

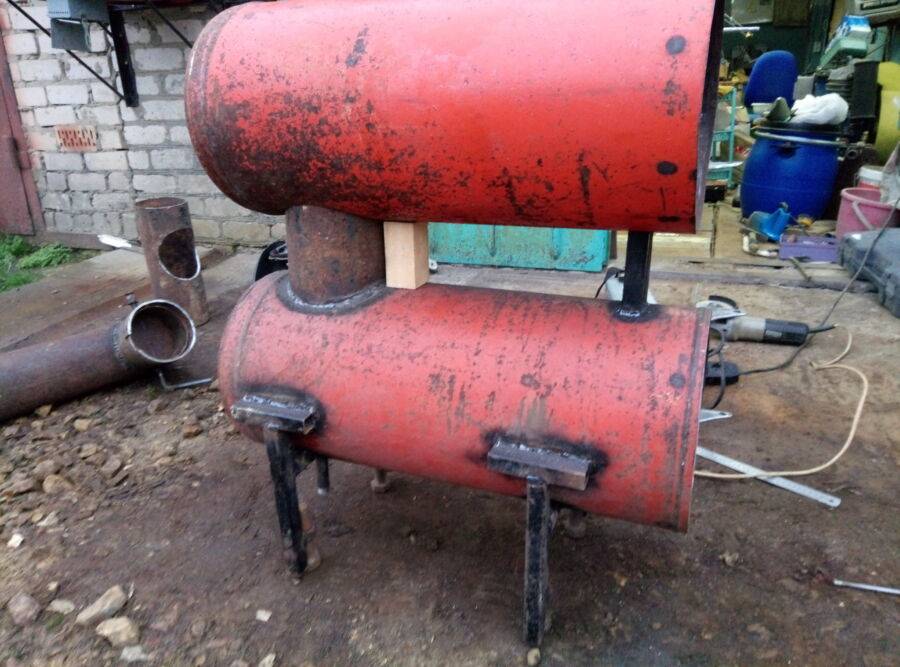

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

https://youtube.com/watch?v=PEWZxL2ebXE

Расчёт основных параметров (с чертежами и размерами)

Несмотря на свою простоту для качественной работы буржуйки нужно провести некоторые расчеты. Рассчитываются все элементы конструкции.

Труба

Главное – рассчитать диаметр трубы. Если этот диаметр будет слишком велик, то все тепло будет уходить в атмосферу. Если мал – не будет тяги, печка будет дымить. Диаметр (в мм) должен быть в 2,7 раза больше объема буржуйки в литрах. Емкость определяется без объема пространства ниже колосников (высота равна расстоянию от верха до колосника).

Пример: высота от верхней стенки до колосников 25 см, ширина 40 см длина 50 см то общий объем в литрах 50л. Диаметр трубы будет 50 х 2,7 =135 мм.

Существует несколько вариантов изготовления буржуек для гаража

Экран

Основная задача экрана отражать тепло внутрь для повышения температуры горения. Тогда газы не остынут, а полностью догорят. Топливо должно сгорать методом частичного пиролиза. Экран устанавливается на расстоянии 50-70 мм от стенок с трех сторон. Хорошо изготавливать экран из красного кирпича. Тот нагревается и потом долго и постепенно отдает тепло.

Можно сделать и систему водяного отопления по всему гаражу, используя буржуйку.

Подстилка

В связи с тем, что часть тепла излучается вниз, пол под печкой нагревается. Если он деревянный, то возможно возгорание. Возможно выпадение угольков во время открывания дверцы. Необходима подстилка из железа или другого негорючего материала (например – листовой асбест). Подстилка должна перекрывать контур печки на расстоянии 350-600 мм.

Дымоход

Газы все равно не сгорают в печке полностью. Поэтому дымоход делают таким образом, что часть трубы делается вертикально приблизительно 1 метр. Вторая часть почти горизонтально и длинной 2,5 – 4,5 метра. Эта часть называется боровок. В нем раскаленные газы отдают тепло и повышают КПД печки. Боровок не должен контактировать или быть близко возле горючих материалов (деревянных стен или пола).

Если гараж деревянный, то место выхода трубы наружу должно быть экранировано асбестом или другим негорючим материалом. Расстояние до деревянной неэкранированной поверхности не должно быть меньше 1 метра.

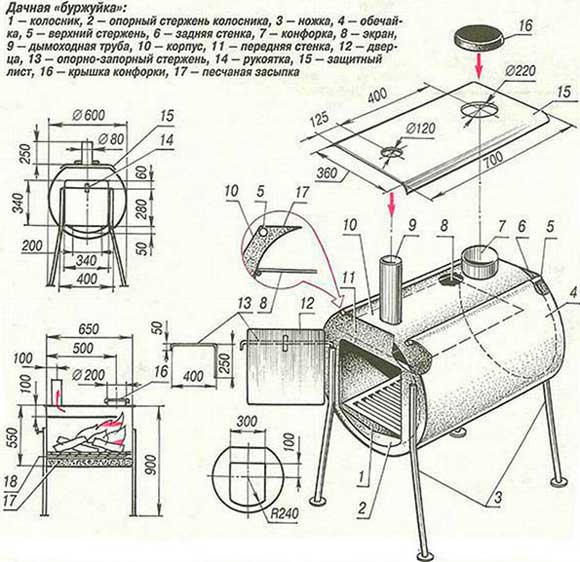

Чертеж буржуйки прилагается:

Схема изготовления буржуйки

Гаражные печи и их разновидности

Прежде чем мы расскажем, как сделать печь для горожа своими руками, попробуем рассмотреть основные разновидности печек и доступные нам виды топлива. Для обогрева гаражей мы можем использовать:

  • Дизельное топливо;
  • Самые обычные дрова;
  • Каменный уголь;
  • Бензин;
  • Отработку.

Магазинная дизельная печь работает без дымохода и занимает немного места.

Покупная дизельная печка для гаража – решение отличное и эстетичное. Она позволит полностью прогреть гараж, работая на простой солярке. Такая печка быстро разжигается и выходит на рабочий режим, не требует дымохода. Но нужно помнить о том, что вас будет вечно преследовать запах солярки, избавиться от которого просто невозможно. К тому же, вам нужно будет где-то покупать солярку, тратя на обогрев большие суммы.

Качественной солярки, которая будет давать минимум неприятного запаха, в продаже практически нет.

С помощью бензиновой печки для гаража, конструкцию которой мы расскажем в нашем обзоре, вы сможете быстро прогреть рабочее помещение. Главное, достать откуда-нибудь дешевый бензин. Печь для гаража из бочки, работающая на бензине, порадует простотой изготовления. А еще такой агрегат можно использоваться для обогрева любых других помещений, например, дачных домиков.

Главной особенностью нашей печки станет отсутствие сильного неприятного запаха при ее эксплуатации.

Если у вас твердотопливная печь, то придется найти место для хранения дров.

Твердотопливные печи на дровах и каменном угле радуют простотой и доступностью. Топливо для них дешевое, а в некоторых случаях и бесплатное. Дровяная печь для гаража отличается простой конструкцией, не дает неприятного запаха нефтепродуктов, может работать на различных видах твердого топлива. Только вот владельцу гаража придется постоянно убирать из нее золу, но ее можно использовать как удобрение на своем садовом участке или огороде.

Масляная печка (она же печь на отработке) порадует простотой своего изготовления. Сделанный своими руками и установленный в гаражном помещении прибор обеспечит людей теплом. А если ваша деятельность связана с частой заменой масла, то вы получите в свое распоряжение неиссякаемый и бесплатный источник топлива. Давайте посмотрим, как сделать печь для гаража и что для этого нужно.

Отопление и утепление гаража

Если планируется использовать гараж круглый год, надо или стены сразу делать теплыми (из блоков с низкой теплопроводностью) или утеплять построенные по каркасной технологии. Материалы для утепления стандартны: минеральная вата, полистирол (экструдированный или обычный пенопласт). Есть еще вариант негорючего утеплителя, который в случае с гаражом просто отличный вариант — пенобетон малой плотности. Его можно заложить между стойками каркаса. Негорюч, недорог, хорошо держит тепло. Плохо только, что на него ничего не повесишь, но есть же стойки каркаса, вот на них и можно крепить.

Есть два типа организации отопления в гараже: постоянное и периодическое. Постоянное может быть отдельным или частью отопления дома. Если делать отдельно — это та же домовая система, только в меньшем объеме. Получается дорого и сложно: отдельный котел, который тоже надо обслуживать и контролировать.

Один из вариантов организовать отопление в гараже — дотянуть ветку из дома. Но тут тоже непросто: трубопровод, требующий хорошего утепления, большой объем земельных работ для его прокладки, причем, желательно не просто в землю, а в канализацию.

Периодическое отопление —  печки типа буржуек и их модификации. Их топить можно дровами, всяким горючим хламом, которого обычно имеется достаточно. Но наиболее привлекательной выглядит мысль сделать печку на отработке — топлива вокруг полно, и задаром (или почти). Конструкции есть разные, описаны они с статье «Печь на отработанном масле своими руками«.

Этот тип отопления организовать проще всего: поставил печку и топи, но и комфорта меньше. Во-первых, тепло в основном возле печки, а во-вторых, приходите-то вы в холодный гараж и пока растопите, пока начнет он прогреваться…

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

  • Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
  • В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.
    Как сделать колосники
  • Привариваем дно если его нет.
  • В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
  • Крышку с приваренным патрубком привариваем на место.
  • К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

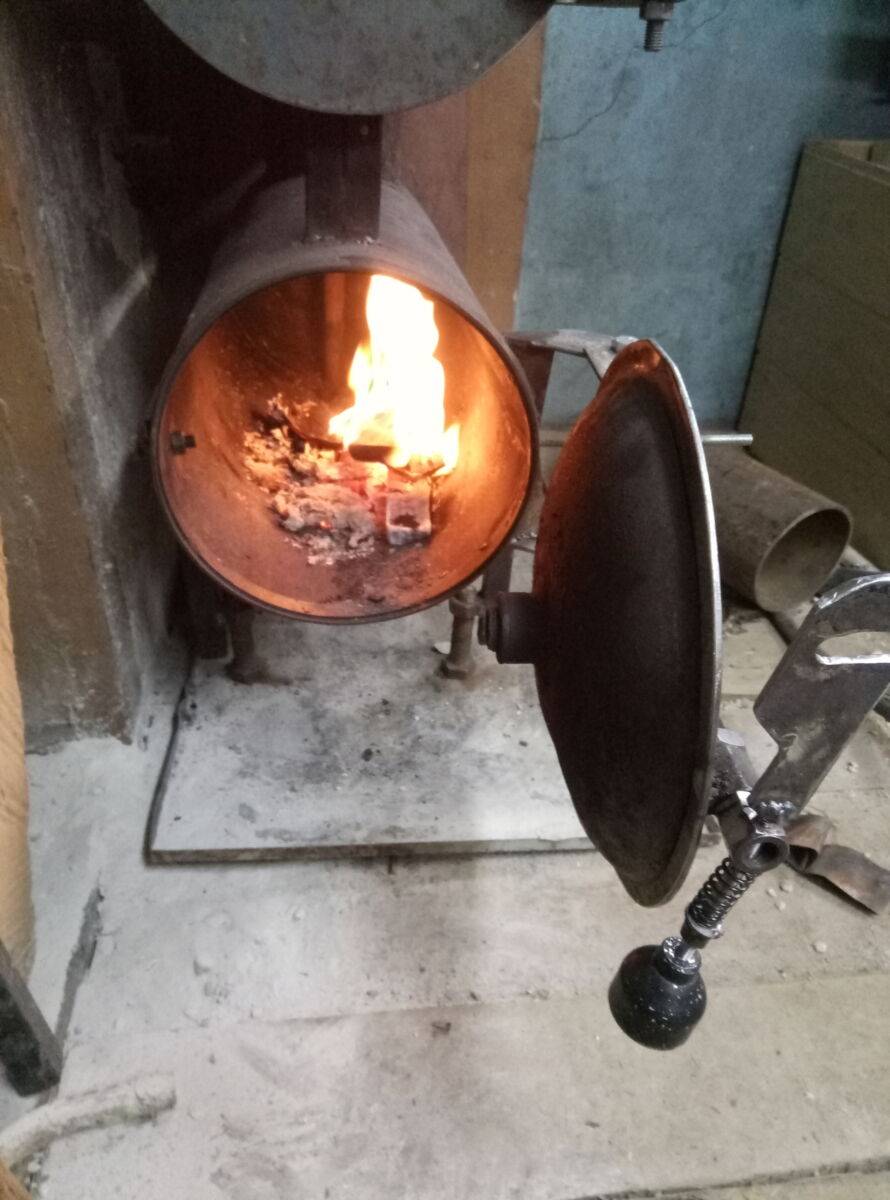

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.

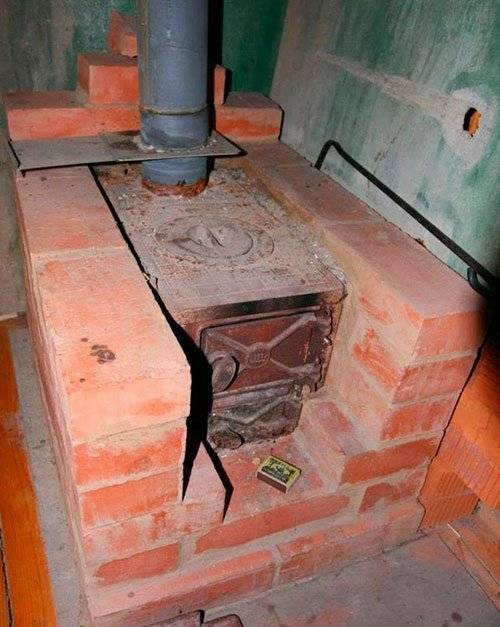

Как улучшить работу печи

Такая печь имеет один существенный недостаток — она очень быстро остывает. Однако это очень легко исправить с помощью кирпичного экрана, который устанавливается с трех сторон конструкции. Это позволит аккумулировать тепло и отдавать его помещению даже после того, как печь перестанет гореть.

Располагать его нужно на расстоянии 5–7 см от стен печки, ни в коем случае не впритык. При этом нужно позаботиться о наличии вентиляционных отверстий.

Экран не должен находиться впритык к стенкам печки

Конструкция с кирпичным экраном будет весить гораздо больше, чем обычная металлическая печь-буржуйка, поэтому рекомендуется предварительно возвести индивидуальный фундамент.

В некоторых случаях может потребоваться монтаж индивидуального фундамента. Сделать его очень просто:

  1. Вырыть яму глубиной около 50 см. Все остальные габариты зависят от размеров самой печки и экрана.
  2. Засыпать дно ямы песком (обычно на это уходит около 3–4 вёдер), после чего его нужно утрамбовать. Песок покрыть слоем щебня в 10–15 см, также утрамбовать.
  3. Засыпку разровнять, залить приготовленным цементным раствором. Оставить на сутки (можно и на несколько, фундамент от этого только выиграет).
  4. Накрыть основание несколькими слоями рубероида.
  5. Теперь можно начинать выкладку экрана в пол кирпича. При этом первые два ряда должны быть выложены сплошной кладкой непосредственно на рубероид. В 3–4 ряду необходимо сделать вентиляционные зазоры. Продолжить сплошную кладку.
  6. Экран рекомендуется делать без верхнего перекрытия.

Конструкция и принцип работы

Для гаража, в котором нет электричества или газа, печь-буржуйка является оптимальным решением. Под неё также не нужно возводить фундамент.

Чаще всего буржуйка имеет цилиндрическую форму. Основные элементы стандартной конструкции такой печи – металлический корпус и дымоход. Саму печь можно разделить на два отсека. Верхний – камера сгорания (топка), куда закладывается топливо. Там же устанавливается патрубок для отвода продуктов сгорания в дымовую трубу.

Колосниковой решёткой отделен нижний отсек – зольник. Правильная подача кислорода в нём обеспечивает надлежащее сгорание дров. В обоих отсеках рекомендуется установить загрузочные дверцы. От них зависит количество поступаемого в топку воздуха, а значит, и интенсивность горения топлива.

Важно, чтобы дымовая труба приваривалась впритык к отверстию, была цельной и толстостенной.

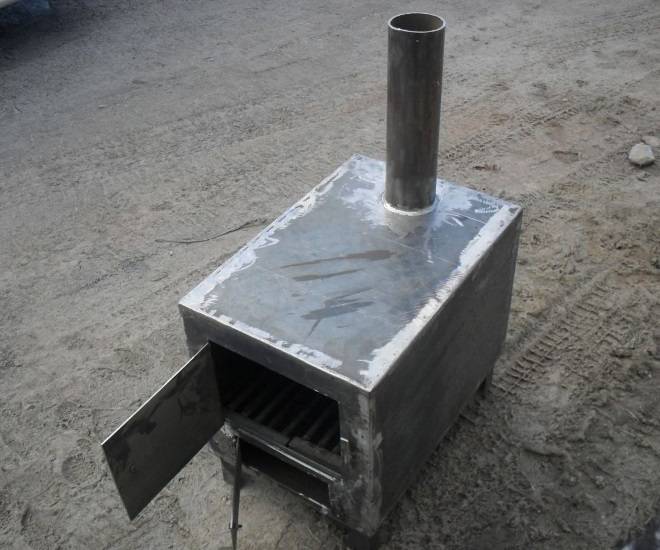

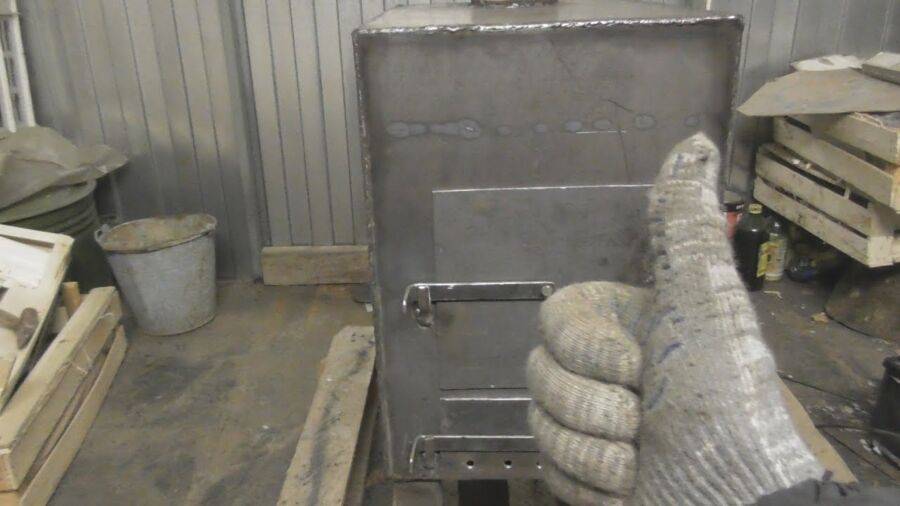

Пошаговая сборка буржуйки

Работу по сборке конструкции проводят строго в соответствии с заранее подготовленным планом. Инструкция, как сделать самому буржуйку:

  1. Из листового железа вырезают пять деталей: дно, три стенки и крыша. Отдельно готовят опорные ножки.
  2. Приваривают стенки ко дну, периодически контролируя ход работы при помощи строительного уровня.
  3. Дальнейшие действия связаны с разделением внутреннего пространства на камеры зольника, топки и преддверия дымохода. Разделение производят при помощи решетки.
  4. Для фиксации решетки предварительно приваривают к внутренним стенкам корпуса удерживающие бортики (металлические уголки).

Плюсы и минусы такой печи

Перед тем как принимать решение о целесообразности изготовления буржуйки в гараж, необходимо взвесить все «за» и «против» такого действия.

Преимущества печи – буржуйки для отопления гаража:

  • Высокая эффективность. Отдача от такой печи будет не в пример выше большинства современных отопительных приборов. КПД качественно собранной буржуйки будет в пределах 85 – 95%, что просто рекорд без применения дополнительных приспособлений (конвекторов, например).
  • Универсальное предназначение. Можно использовать в качестве топлива практически все горючие материалы: древесные опилки, лакокрасочные отходы и отработанное масло.
  • Бюджетная стоимость. В отличие от большинства отопительных приборов, это простой и дешевый вариант. Даже если не говорить о полноценной системе отопления, буржуйка намного дешевле и экономичней при использовании.
  • Быстрая растопка и прогревание помещения. Уже спустя считанные минуты в гараже станет ощутимо тепло, причем нагрев происходит боле – менее равномерно, в отличие от тех же каминов и конвекторов.
  • Возможность самостоятельного монтажа даст дополнительное преимущество при определенных «мужских» навыках работы с инструментом. При этом можно посчитать, что даже покупка нового агрегата намного экономичней других устройств с аналогичным предназначением.

Несмотря на очевидные плюсы этого варианта, не стоит считать его единственным возможным и идеальным. Буржуйка для гаража также имеет и свои недостатки, о который и пойдет дальше речь.

Отрицательные стороны использования:

  • Обязательная установка дымохода. Помимо очевидной причины — отвод продуктов горения, существует еще один важный нюанс: высота дымохода должна быть не менее четырех метров, иначе в печи не будет нужной тяги. Такая особенность конструкции не всегда удобна для размещения, а также тянет дополнительные материальные затраты.
  • Регулярная чистка дымовой трубы. Сажа и копоть быстро забивают выходное отверстие и могут привести к пожароопасным ситуациям. Поэтому небольшой диаметр трубы необходимо прочищать каждую неделю, а увеличенный диаметр — ежемесячно.
  • Корпус печи быстро остывает. Выделение тепла происходит непосредственно во время горения. Как только топка перегорает, печь сразу же начинает остывать. Частично эта проблема решается при помощи кирпичной кладки, обложенной вокруг корпуса. Кирпичи остывают не так быстро, отдавая тепло в окружающий воздух.

Стоит ли связываться с таким источником обогрева — решать вам, а для тех, кто заинтересовался, наша статья представит схемы и особенности самостоятельного изготовления.

Среди всего разнообразия такое устройство пользуется отличным спросом. Многие изделия фабричной сборки выполнены именно в форме прямоугольного короба. Такая буржуйка не занимает много места и отличается рациональными габаритами.

Основные нюансы изготовления:

  1. Размеры буржуйки определяются приведенными чертежами. Обычно они подгоняются под имеющийся размер заготовки.
  2. Используемые металл должен быть не менее 4 – 5 мм, иначе срок службы будет небольшой.
  3. Дымоход располагается в задней части печи. Новые модели буржуек предлагают размещение спереди, поэтому посмотрите оба варианта. Стык дымохода необходимо дополнительно усилить, это место прогорает в первую очередь.
  4. Колосниковой решетки в традиционной буржуйке нет, но можно встретить варианты ее использования. Также лучше приварить дополнительную перегородку, чтобы увеличить коэффициент отдачи.
  5. Желательно сделать также и зольник — специальное отверстие для очистки от отработанного шлака. Это облегчит процесс эксплуатации.
  6. Чтобы отдача была максимальной, можно использовать полосовую сталь. Таким образом, увеличивается поверхность обмена за счет дополнительных ребер.

Корпус можно сделать в вертикальной плоскости или горизонтально направленным. На производительность это не повлияет, просто вертикальная буржуйка занимает меньше места. С другой стороны, придется чаще подкидывать топливо, что не всегда подходящий вариант. Вокруг всего периметра необходимо сделать соответствующий защитный экран, чтобы обеспечить необходимую пожарную безопасность

Это очень важно, особенно для оборудования, изготовленного своими руками

Как создать печь своими руками

Печи, созданные самостоятельно, и работающие на отработанном масле являются самыми популярными агрегатами для отопления гаража. Не требуется особых навыков или знаний, чтобы сделать самую простую модель такой печи. В качестве топлива для данного устройства может выступать любое масло (сланцевое, машинное, индустриальное, трансмиссионное), дизельное и печное топливо, отходы лакокрасочного производства. Все это может давать теплоотдачу, которая аналогична электрическому обогревателю.

Вся печь представляет собой две емкости, которые соединены между собой вертикальной трубой с множеством отверстий. Рекомендуется придерживаться определенных стандартов:

  • Общие габариты печи — 70*50*35 см;
  • Сечение вытяжки делать в пределах 105 см;
  • Вместимость емкостей около 12 литров;
  • Общий вес — 30 кг;
  • Расходы топлива не должны превышать 1−1,5 л/час.

Чтобы изготовить такую печь, необходимо:

  • Две металлические емкости;
  • Стальная труба;
  • Металлический уголок;
  • Патрубок;
  • Оцинковка или готовый дымоход.

Важные инструменты:

  • Болгарка;
  • Сварочный аппарат;
  • Инструмент для мерки;
  • Болты или клепки, мелкие инструменты.
