Вентиляторы для вытяжки в ванной комнате: отличия и устройства

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

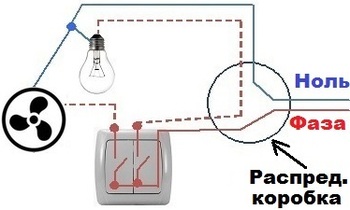

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

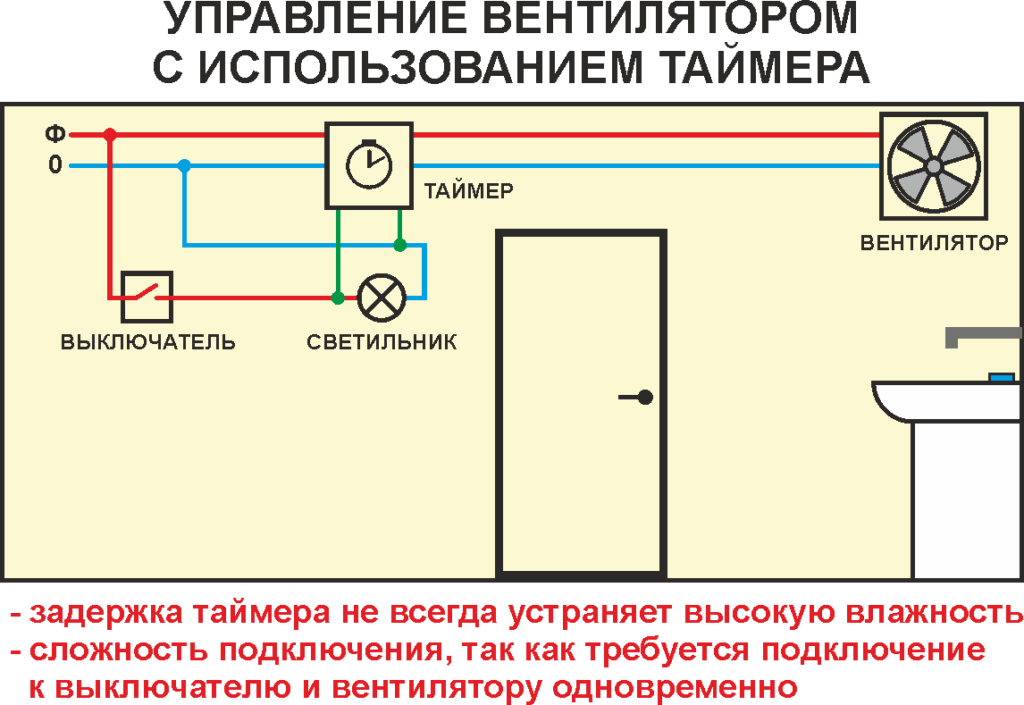

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

• при включении освещения запускается работа агрегата;
• после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Виды приборов

Форма вытяжных устройств бывает круглой, прямоугольной и квадратной. В жилых помещениях в основном используется круглый прибор, остальные два востребованы в промышленных помещениях.

В зависимости от конструктивных особенностей и места установки различают четыре вида моделей бесшумных вентиляторов:

1. канальные;
2. осевые;
3. крышные;
4. радиальные.

Первая модель монтируется в воздуховодный канал и обладает рядом преимуществ:

• Для ее установки не требуется обладать специальными навыками и знаниями.
• Установка устройства простая, не занимает много времени.
• Благодаря многослойным стенкам прибор не издает назойливый шум, даже когда работает в полную силу.
• Благодаря маленьким размерам канальный вентилятор подойдет для ванной комнаты небольшой площади, ему не требуется много места для установки.
• Устройство обеспечивает поддержание оптимальной влажности.

Осевые бесшумные вытяжные вентиляторы отличаются цилиндрической формой. Так же как и канальный, этот вид прост в монтаже: крепится на вытяжном отверстии. Осевая модель отличается высокой продуктивностью, она способна долго работать без остановки.

Ее пропускная способность — 100 куб. м воздуха в час. Аэродинамические свойства увеличиваются за счет устанавливаемого дополнительно коллектора. Свое название получил из-за лопастей, расположенных на оси двигателя.

Установка крышных моделей практикуется в частных домовладениях. Это мощная конструкция, вентилирующая все внутренние помещения, но ее установка непроста. Вентиляция осуществляется через трубу на крыше.

Радиальная модель вытяжного вентилятора имеет малые габариты и может устанавливаться в воздуховоды разной конфигурации. Отличается способом перемещения воздушных масс: одностороннее или двустороннее всасывание.

Радиальный вентилятор

Лопасти такого устройства изогнуты назад или вперед. Радиальные приборы имеют преимущества за счет своей компактности, мощности, экономичности. Они тихо работают и хорошо перекачивают воздух.

Здесь же следует сказать о модели с обратным клапаном. Вытяжка с таким элементом желательна в многоквартирных домах. Обратный клапан предотвращает проникновение посторонних запахов, сырости в ванную извне при выключенном вытяжном пропеллере.

Обратный клапан может быть механическим или электронным. Имеет вид пластины или жалюзи, закрепленных на центральной оси пропеллера.

Принцип действия: при выключенном агрегате и отсутствии потока воздуха вытяжное отверстие перекрывается, препятствуя проникновению в помещение воздуха из вентиляционной шахты.

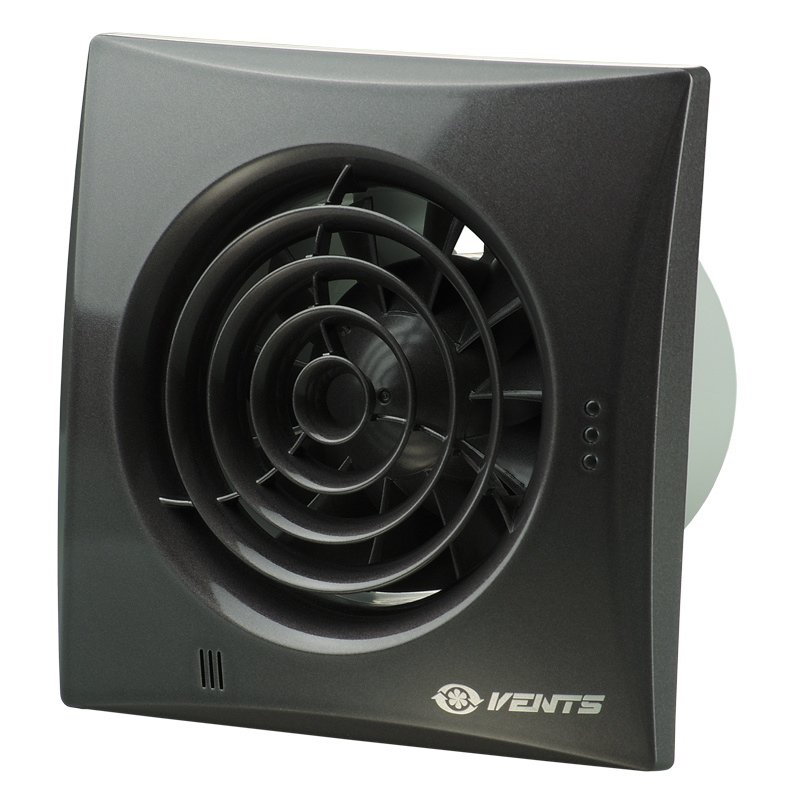

Самый тихий вытяжной вентилятор для ванной комнаты, конечно, канальный. Помимо отсутствия вибрации, его уровень шума снижается за счет установки в глубине вытяжного колодца.

Причины установки

Естественная вентиляция со временем уже не может справляться с поставленными ей задачами, потому что шахты старых домов никто не чистит, они забиваются, эффективность их оставляет желать лучшего. Если многие пользователи устанавливают вытяжную систему для кухни, чтобы во время приготовления пищи запахи ни разносились по всей квартире, то почему бы не установить вентилятор для ванной с обратным клапаном? Ведь в ванной комнате и в туалете мы часто наблюдаем такие негативные нюансы:

• неприятные запахи просачиваются из шахты вентиляционной системы;
• отсутствует нормальная тяга — в результате воздух застаивается;
• нет притока свежего воздуха из-за забитой вентиляционной шахты здания;
• по углам начинает появляться плесень — это наглядная причина повышенной влажности из-за плохой вентиляции.

Если после принятия водных процедур в ванной комнате остается конденсат на плитке, и влажный воздух долго сохраняется — это сигнал о том, что вентиляцию необходимо срочно улучшать. Для этого можно установить обыкновенный вытяжной вентилятор, который будет принудительно осуществлять удаление влажного воздуха из помещения, но он не решит проблем с неприятным запахом из шахты — здесь помогут только вентиляторы с обратным клапаном.

Обработать все проблемные места химическими компонентами — это только полдела, пока вы не установите бытовой вентилятор для качественной вытяжки застоявшегося воздуха, вам не решить этих проблем. Кроме этого, необходимо обеспечить нормальный приток свежего воздуха для туалета и ванной комнаты, иначе все усилия будут напрасными. Поэтому не стоит делать двери полностью герметическими — должен же как-то воздух поступать в эти помещения для более качественного проветривания.

Выбор прибора для вентиляции

При обустройстве вытяжки в санузле нужно будет подобрать подходящий вентилятор.

Рассмотрим параметры, на которые следует обратить внимание:

Вначале необходимо узнать его мощность, то есть, какое количество воздуха он может продвигать по системе. В основном, это значение находится в зависимости от диаметра изделия.
Диаметр вентилятора. Подробнее об этом показателе будет изложено ниже.
Немаловажный фактор – дизайн прибора. Некоторые изготовители производят вентиляторы с заменяющейся наружной панелью. Модели Elicent, Electrolux, Ballu выпускаются с разными оттенками по цветовой гамме.
Красивый и модный прибор можно разместить так, что он будет в центре внимания при входе в ванную. А можно наоборот, спрятать за панелью, и его не будет видно

Единственное условие, которое нужно соблюдать – не допускать его контакта с внешней электропроводкой, ведь прибору придется находиться в зоне повышенной влажности.
Обратить внимание при выборе на шумность вентилятора, поскольку лишний шум в ванной действует раздражающе. Уровень шума, не влияющий на слух, не должен превышать 25-27 дБ.

А также нужно обратить внимание на гарантию, какую предоставляет производитель. Если срок ее составляет меньше 12 месяцев, то лучше воздержаться от покупки этой модели

Разберем более детально некоторые характеристики вентилятора.

Расчет мощности

1. Прежде необходимо вычислить объем комнаты.

V= a × b × h, где:

а – длина комнаты;

в – ширина;

h – высота;

V – объем помещения.

а. Например, ванная комната имеет размеры: 1,5 – длина; 1,5 – ширина; 2,8 – высота. Путем перемножения узнать объем комнаты. Он равен 1,5 × 1,5 × 2,8 = 6,3 м³. Округляем до 6 м³.

2. Для расчета производительности надо объем помещения умножить на кратность воздухообмена (это значение определяется из справочника по СНиП). Число замены воздуха в ванной комнате составляет 6-8 раз, для туалета этот показатель равен 8-10 раз. Конкретное число выбирается в зависимости от количества членов семьи, воспользовавшихся процедурами в этих комнатах.
3. Соответственно, из таблицы подбираем нужную кратность воздухообмена, например, возьмем для ванной комнаты показатель 8. Умножаем 6 м³ × 8 = 48 м³/ч. Другими словами, за один час должно быть заменено 48 м³ воздуха.

По полученным расчетам для ванной нужно подобрать соответствующий вентилятор. При этом обычно добавляется до 30% от общей производительности прибора.

Диаметр устройства

Сейчас на рынке вентиляционной техники можно найти изделия с разным сечением воздуховода. К классическим размерам относятся: 100, 105, 125, 160 мм и другие. Подбирать по диаметру такие устройства нужно, в первую очередь, исходя от размера отверстия вентиляционной шахты.

Во-вторых, от необходимых параметров изделия. Например, от диаметра лопастей ощутимо будет зависеть мощность вытяжного устройства. Очевидно, что чем больше диаметр, тем большей производительности будет прибор.

В домах постройки 60-х – 70-х лет квартиры сравнительно небольшие, и там лучшим вариантом будет диаметр 105 мм. В новостройках же последних десятилетий квартиры сдаются с большей площадью, в этом случае рекомендуется сделать выбор на 125 или 160 мм.

Монтаж вытяжки своими руками

До того, как сделать вытяжку в ванной, нужно произвести соответствующие подготовительные мероприятия:

1. Вначале надо проверить тягу в вентиляционной шахте, для чего подержать у отверстия зажженную свечу или спичку. Если пламя отклонится в сторону колодца, то это означает, что вытяжка работает естественным путем. В случае, когда пламя будет отклоняться обратно, необходимо будет прочистить вент. канал. Если же возникли подозрения, что канал засорился наглухо, необходимо вызвать специалистов. Они с крыши дома проверят весь колодец и устранят неисправность.
2. Примерить купленное устройство. Если прибор не входит в вентиляционное отверстие, то можно его расширить, либо поменять в магазине на другую более подходящую модель.
3. Снять с прибора внешнюю сетку и решеточку.

А также важно проверить приток воздуха в помещение при закрытых дверях в ванную комнату. Возможно, придется вмонтировать специальную решетку внизу дверного полотна или подрезать дверь, сняв ее с петель, чтобы оставить больше щель внизу

Эти варианты сделают приток из жилой комнаты в ванную постоянным.

Подготовка отверстия

Если отверстие не соответствует, и не удалось поменять вентилятор, то это можно исправить следующим образом. Когда дыра канала больше сечения прибора, то в отверстие нужно вставить пластмассовый или гофрированный патрубок, а вокруг щели заделать пеной. А после ее остывания, обрезать выступающие фрагменты наполнителя острым ножом.

Если же отверстие вытяжной шахты меньше диаметра вытяжного изделия, его нужно расширить с помощью перфоратора и шлямбура. Для этого нужно просверлить по намеченной окружности отверстия, а затем шлямбуром сколоть перемычки.

Выбор оптимальной схемы подключения

Есть несколько методов подключения вентиляции к электролинии. Вентилятор может включаться по настроенным датчикам, либо с включением лампочки в помещении ванной. В первом случае он включается после того, как влажность в помещении достигнет предельного значения.

Окончание работы прибора также может происходить в двух вариантах: по таймеру через определенное время или выключателем, размещенным в ванной.

Подключение вытяжки к лампочке обеспечивает начало его работы в момент включения света. Однако у прибора нужен индивидуальный выключатель, чтобы можно было разъединить эти две цепочки: вытяжку и освещение. Его устанавливают обычно на стене, если не предусмотрено размещения на самом корпусе изделия.

В последнем случае вентилятор отключается за счет натягивания цепочки. Выбирать модель по возможности нужно с длинным шнурком, чтобы он был доступен членам семьи с маленьким ростом.

Отключение по таймеру имеет свои плюсы и минусы. При выходе из ванной можно не беспокоиться об отключении прибора. Но в случае, если вентилятор не обеспечивает удаление сырости полностью, и надо увеличить время, то здесь возникают неудобства. Поэтому лучше приобретать изделие с выключателем, чтобы работу его можно было контролировать.

Порядок проведения монтажных работ

Перед тем как устанавливать вентилятор, нужно внимательно ознакомиться с инструкцией. Вынуть все принадлежности из коробки: крепеж в виде четырех дюбелей и шурупов. Если нет возможности или желания сверлить, то можно приклеить посадочное место прибора к стене. Но если придется менять его, то снимать вентилятор придется с затруднением.

Рассмотрим подробнее весь алгоритм действий монтажа вентилятора на вытяжку в ванной посредством саморезов:

снять облицовочную решетку с прибора, открутив болтик, или снятием защелки (в зависимости от модели);
вставить корпус изделия в дыру вытяжного колодца;
сделать разметку под крепежные отверстия, при этом надо учесть место вхождения кабеля;
изъять прибор из отверстия;
просверлить отверстия под дюбеля в размеченных местах (если это придется делать по плитке, то сверлить надо с осторожностью, чтобы ее не расколоть);
ввести пластиковые стержни в просверленные дыры;
завести в технологическое окно провод, совместить отверстия с дюбелями и закрепить вентилятор;
вскрыть клеммную коробку и установить провода по схеме;
уложить провода в специальные каналы, закрыть коробку;
проверить работу прибора, включая свет либо от своего выключателя.

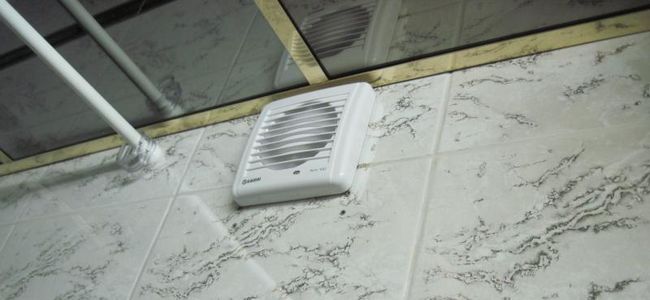

Таким образом, принудительная вентиляция в ванной комнате настроена и готова к удалению сырого воздуха из ванной комнаты.

ВЫБОР ВЫТЯЖНОГО ВЕНТИЛЯТОРА ДЛЯ ВАННОЙ КОМНАТЫ

Чтобы правильно выбрать вентилятор для ванной, необходимо знать и учитывать их основные характеристики, к которым относятся:

1. Производительность

Этот параметр показывает, количество воздуха (измеряется в кубических метрах), пропускаемого вентилятором в час. Чтобы правильно рассчитать необходимую производительность вентилятора для ванной достаточно свободный объем помещения (в м.куб.) умножить на 10. Чаще всего стандартная производительность для таких вентиляторов 95-100 м.куб/ч.

2. Уровень шумаУровень шума, который исходит от вентилятора во время его работы очень важная характеристика

Настоятельно рекомендую обратить особое внимание на этот параметр при выборе. Производители, чаще всего, выпускают универсальные приборы, основные технические характеристики которых подходят для большинства случаев использования в стандартной квартире

Но при этом уровень шума, создаваемый вентиляторами, может серьезно различаться, а это основной показатель, от которого зависит ваш комфорт, в процессе эксплуатации.Отвратительный шум работающего вытяжного вентилятора, зачастую, сильно раздражает слух и оставляет неприятные ощущения от посещения ванной комнаты, хочется поскорее покинуть её.Лучше выбрать вентилятор с уровнем шума 26 ДБ (децибел) или меньше. Помните, каждые 3 ДБ разницы в показателях шумности, примерно, равняется увеличению интенсивности шума в ДВА раза!

3. Безопасность

Вытяжной вентилятор, как и любое электрооборудование, соответствует определенной степени защиты. Подробнее о степени защиты, мы уже писали в статье «Параметры, а также основные характеристики электрооборудования». Для ванных комнат индекс степени защищенности вентилятора должен быть не ниже чем ip44.4. Потребляемая мощностьПотребляемая электрическая мощность вентилятора, измеряется в Ваттах. От этой характеристики зависят: выбор материалов (типа кабеля, сечения и т.п.), способ подключения и некоторые другие параметры электропроводки. Чаще всего, бытовые вытяжные вентилятора для ванных неприхотливы и отличаются сравнительно низким энергопотреблением, не требуют каких-то особых, необычных решений.5. Габаритные размеры

Все осевые вытяжные вентиляторы стандартизированы, имеется несколько основных типоразмеров. Для правильного выбора необходимо знать размер вашего вентиляционного отверстия в ванной комнате, куда предполагается установка вентилятора. Кроме этих, есть еще характеристики, вроде частоты и скорости вращения лопастей, массы вентилятора, полного создаваемого давления и т.п., но они не столь важны и при выборе достаточно руководствоваться списком параметров, представленном нами выше.

Так же неплохо разбираться в основных типах и разновидностях вытяжных вентиляторов для ванных.

Основные характеристики

Для каждого устройства характерно наличие определенных технических параметров и особенностей оснащения. Согласно первым определяются условия эксплуатации, по вторым можно определить надежность и долговечность оборудования.

Технические характеристики включают следующее:

• Диаметр подключения. По этому параметру определяются минимальные размеры отверстия вентиляционного канала для установки устройства.
• Тип вентилятора. подразумевается центробежное или осевое устройство.
• По мощности можно определить количество потребляемой электроэнергии за один час.
• Производительность. Показатель, определяющий, какое количество загрязненного воздуха забирается за один час.
• Напряжение. Эту характеристику необходимо знать, чтобы определить необходимое напряжение в сети электропитания для подключения устройства.
• Шумность. По этому показателю определяют уровень шума от работы прибора. Зависит от вида используемого оборудования, качественных характеристик, вида лопастей и надежности крепления корпусных элементов.
• Защищенность устройства. Любой прибор должен быть надежно защищен от механических повреждений и проникновения влаги в корпус.

К особенностям оснащения относят  тип установленного электродвигателя и материал изготовления. Модели от надежных, проверенных производителей способны работать на протяжении 30 лет.

Для чего нужна принудительная вентиляция

Повышенная влажность отличает ванную от других комнат в доме и вместе с этим создает благоприятные условия для функционирования и размножения болезнетворных бактерий и микроорганизмов. Поэтому несмотря на обилие чистящих средств, ликвидировать основную причину гнили и плесени способно только грамотно подобранное вытяжное устройство. Также оно поможет достичь оптимальной температуры и влажности в помещении и избавить от постоянного присутствия неприятного запаха, которое особенно характерно для совмещенного санузла с туалетом. Вытяжка для ванной выполняет следующие задачи:

• создание воздухообмена;
• препятствие распространению вредных для здоровья микроорганизмов;
• поддержание оптимального микроклимата.

Естественная вытяжка

Этот вид вентилирования работает путем вывода спертого воздуха через шахту. Обычно данная система проектируется при строительстве многоквартирного жилого дома. Но для ее эффективного функционирования требуется постоянный приток воздуха через специальные отверстия в двери ванной комнаты.

Принудительная вытяжка

Устанавливается в тех случаях, когда естественный механизм воздухообмена неисправен или недостаточно эффективен. Создается за счет использования специальных устройств – встраиваемых вентиляторов.

Принудительная вытяжка рекомендована к установке в следующих случаях:

• при возникновении на трубах или металлических изделиях ржавчины;
• если на стеклах, предметах и окнах постоянного присутствует конденсат;
• при появлении на поверхностях черных точек, гнили или плесени.

Параметры выбора вытяжного вентилятора

Ассортимент вентиляторов с обратным клапаном в магазинах очень хороший. Есть устройства практически на любой вкус и кошелек, разного качества, дизайна и функционала. Чтобы выбрать для себя лучший вариант, отвечающий всех предъявляемым к нему требованиям, стоит разобраться с несколькими вопросами.

Производительность

Этот параметр можно рассчитать, исходя из объема комнаты и коэффициента воздухообмена. Его диапазон рекомендован санитарными органами для жилых помещений в пределах от 6 до 8, это число полных смен воздуха в комнате в течение часа. Данная величина зависит от  числа проживающих людей. Так, для двоих пользователей надо брать для расчета число 6, для троих и больше 7-8. Технически производительность зависит от мощности вентилятора (указывается в руководстве по эксплуатации).  Его реальные возможности должны несколько превосходить расчетную величину.

Влагостойкость

Любой вариант санузла, будь то сауна или, казалось бы, сухой туалет – это помещение с агрессивными для электротехники условиями: высокая влажность, перепады температур и водяной пар, возможное попадание воды и моющих средств. Чтобы вентилятор работал бесперебойно в данных обстоятельствах, он должен иметь IP маркировку как можно выше. Она указывается на упаковке или в паспорте на конкретный прибор.

Уровень шума при работе

Данный прибор движется во время работы, значит шумит. Даже самые продвинутые устройства слышны, не существует абсолютно бесшумных вентиляторов. Чтобы действие вентилятора не доставляло неудобств, его следует вбирать с минимальным показателем уровня шума во время работы (указывается в паспорте).

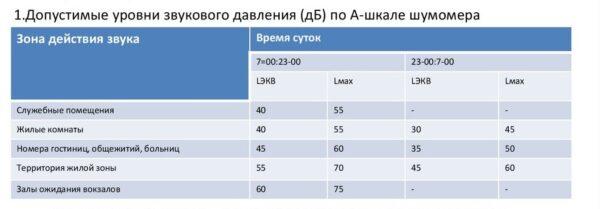

Санитарные нормы уровня шума

Другие параметры

Класс энергопотребления говорит о том, насколько экономично будет работать прибор.

Дополнительные опции устанавливаются на вентиляторы для их более комфортного и экономичного функционирования.

Датчик влажности подает сигнал на органы управления в тот момент, когда данный показатель в помещении превышает установленную границу, запуская тем самым прибор.

Вытяжной вентилятор с датчиком влажности

Датчик движения и/или освещенности позволяют организовать работу устройства именно в тот момент, когда пользователь находится в ванной комнате. Это не самое удачное решение, так как за кратковременное пребывание в комнате влажность может повыситься сильно, а проветриться за это время не успеет. Второй недостаток: датчик движения срабатывает на определенные действия человека и может просто «не увидеть» его.

Таймеры и автоматика включения/выключения срабатывают в предустановленном порядке. В данном случае можно рассчитать периодичность, исходя из объема помещения, частоты пользования им и других параметров.

Правила выбора вытяжного вентилятора

Алгоритм выбора вентилятора для ванной

В первую очередь нужно определиться с размерами изделия, исходя из входного вентиляционного отверстия вентиляционного канала и площади комнаты.

Для ответа на вопрос, как выбрать вентилятор для ванной и туалета, рассмотрим основные характеристики вытяжного устройства: производительность, безопасность, уровень шума, дополнительные функции.

Производительность

Основной критерий при выборе вентилятора для ванной комнаты – это его производительность. Она будет зависеть от мощности двигателя.

Но вентиляторы одинаковой мощности работают с разной эффективностью в больших и малых помещениях. Для удобства подсчетов введен термин «кратность воздухообмена» — количество циклов смены воздуха в помещении за один час.

Рекомендуемая кратность для 3 жильцов – до 8 единиц. Рассчитать необходимую производительность можно по формуле:

П=V×К, где П – производительность, V – объем санузла, К – кратность.

Например, для семьи из 4 человек выберем кратность 9 единиц. Объем ванной (a×b×h) 1,9×2×2,5 м равен 9,5 м3. В результате перемножения получаем необходимую производительность – примерно 86 м3/час.

Для сравнения: обычный вентилятор для туалета перемещает 95 – 100 кубометров воздуха в час.

Безопасность

Электрические элементы вентилятора для вытяжки для ванной требуют усиленной защиты от повышенной влажности. Не защищенный от влаги прибор спровоцирует короткое замыкание, о возможных последствиях известно каждому.

Поэтому выбор вытяжного вентилятора для ванной нужно делать в специализированных отделах сантехники. Для работы во влажной среде подходят низковольтные модели напряжением 12-24 В.

В зависимости от степени защиты от влаги изделиям присваивается класс влагозащищенности (IP) в соответствии с международным стандартом IEC 60529.

Минимальный класс для устройств в ванной комнате должен быть IP44 или IP24, где первая цифра показывает, от чего способен защитить корпус, а вторая («4») указывает на защиту от брызг, падающих в любом направлении.

Обращайте внимание на вторую цифру, она не должна быть менее 4. Максимальная степень защиты IP68 – для пыленепроницаемых приборов, выдерживающих погружение глубоко под воду

Уровень шума

Уровень шума отдельных вытяжных моделей некоторых производителей

Включенный вентилятор для ванной шумит, что обусловлено вращением лопастей и работой двигателя. Комфортным уровнем звука работающего устройства считается диапазон в 30-35 дБ днем и до 25 дБ ночью.

Обращайте внимание на этот параметр при покупке. Существуют более дорогие бесшумные, модели

Дополнительные звуки может издавать металлический воздуховод, поэтому, если звуковой комфорт является важной составляющей, то лучше использовать пластиковые трубы

Дополнительные функции

Дополнительные опции делают современные вытяжные вентиляторы для ванной функциональнее и немного дороже. Некоторые из них являются целесообразными в определенных ситуациях, а другие просто делают жизнь комфортнее.

Разберемся, как подобрать оснащение для ванной комнаты.

Обратный клапан

Предотвращает проникновение в комнату воздуха из вентиляционной шахты. При появлении посторонних неприятных запахов установка обратного клапана обязательна.

Кроме запахов, в санузел могут проникать пыль, насекомые и разные микроорганизмы. Оснащение клапаном не сильно повлияет на стоимость прибора.

Таймер

Позволяет задавать интервалы времени между запусками вентилятора. Управление осуществляется посредством механического регулятора либо дистанционным способом.

Более сложные программы позволяют запрограммировать время работы на определенные часы и даже минуты.

Распространенный режим работы таймера: когда вентилятор подключен к выключателю света ванной, он продолжает работать некоторое время даже после выключения света. После настройки включать и выключать прибор вручную не нужно.

Датчик движения

Зачастую связан с общим освещением комнаты, то есть когда кто-то входит в санузел, то происходит одновременное включение света и вентилятора.

Обычно такие датчики работают совместно с таймером, чтобы отсрочить отключение проветривания на определенное время. Несомненный плюс: можно не использовать выключатель.

Датчик влажности воздуха

Интересное решение для вытяжного вентилятора в ванной с подсветкой

Когда влажность в помещении превысит норму, датчик даст команду вентилятору включиться. После нормализации влажности произойдет отключение прибора.

Другое название устройства – гидростат. Продвинутые модели позволяют самостоятельно изменять порог срабатывания, но стоят существенно дороже.

Виды систем вентиляции в санузле

Для создания циркуляции воздуха в комнатах создается естественная и принудительная вытяжка. В первом случае вентиляция происходит за счет вытеснения холодной воздушной массой более легкого сырого воздуха к потолку и затем в вентиляционный канал.

Во втором случае используются для искусственной циркуляции порой не только вентиляторы, но и калориферы, автоматические приборы управления и др.

Естественная вытяжка

Свежий воздух проникает в ванную комнату через щели внизу входной двери или через специально сделанное отверстие. Выпускным каналом является вертикальный колодец для вентиляции, выходящий наружу.  К нему сквозь стену или дыру в потолке подходит вытяжка в туалете.

Во время монтажа природной вытяжки нужно соблюдать следующие требования:

1. Для санитарного узла нужен отдельный воздуховод.
2. Допускается совмещение каналов для вытяжки ванной комнаты и туалета лишь на одном этаже.
3. При соединении с вентиляционной шахтой нужно установить клапан во избежание создания обратной тяги и появления специфических запахов.

Для того чтобы создать необходимую вытяжку, необходимо выдерживать разницу между нижней и верхней точкой вентиляционных труб. При этом для разной температуры замена воздуха за час будет разная.

Эти данные приведены ниже в таблице:

Высота трубы в м	Температура воздушной массы в санузле
	Расход при 30˚С	Расход при 24˚С	Расход при 19˚С	Расход при 15˚С
2	55,0	42,5	33,28	22,15
4	73,1	57,76	44,89	33,12
6	86,06	67,65	54,34	37,89
8	95,32	76,02	58,76	43,11
10	102,43	80,21	65,06	44,98

Расход приведен в м³/ч

Принудительная вентиляция

Наиболее результативной сегодня является приточно-вытяжная циркуляция воздуха, технически обеспеченная тепловым рекуператором. Как правило, ее применяют в тех помещениях, где не хватает естественной вытяжки – в ванной комнате и туалете.

Преимущественно это относится к помещениям, где смонтирована душевая кабинка, поскольку кратность там должна быть не менее 75 м³/ч. Помимо того, в летнее время нет существенной разницы между температурами внутри и снаружи ванной, из-за чего вытяжка существенно снижается.

Для увеличения притока в таком помещении способствует оптимальный зазор под дверью, а вытяжка может быть усилена посредством вентилятора. На рынке есть много разновидностей приборов для циркуляции воздуха, различной конфигурации, конструкции и производительности. Но все они имеют похожий принцип работы.

После монтажа вентилирующего устройства необходимо проверить эффективность его работы. Это легко узнается с помощью горящей свечи: нужно расположить пламя у отверстия вытяжного канала и, если оно туда отклоняется, значит, система работает нормально.

Конструкция и принцип работы вентилятора с обратным клапаном

Вентилятор с обратным клапаном в разрезе

По сути, вентилятор представляет собой устройство нагнетающего типа, в котором крыльчатка затягивает воздух и с силой выталкивает его вперед.

Осевой вентилятор работает по принципу передвижения воздуха параллельно оси рабочего колеса за счет вращательных движений мотора. При этом всасываемые и выталкиваемые воздушные массы движутся в одну сторону.

Второй тип представляет собой ротор с насаженными лопатками в виде спирали. Действие центробежной силы и форма кожуха заставляют воздушные массы выходить под углом 900.

Вытяжные устройства подобного типа дополнены приспособлением, которое позволяет воздуху перемещаться только в одну сторону. Это клапан обратного хода для вентилятора. Он представляет собой подвижную деталь, зафиксированную на трубе.

Этот элемент открывается под давлением потока воздуха, который создает включенный вентилятор, при этом он беспрепятственно продвигается через устройство.

При остановке работы прибора створка закрывается, становясь препятствием на пути потока, идущего  снаружи. В этом заключается принцип работы обратного клапана.

Все вентиляционные устройства могут иметь конструкцию сборного или разборного типа.

В первых моделях клапан и вентилятор устанавливаются отдельно, располагаясь на определенном расстоянии, второй вариант представляет собой цельное изделие с совмещенными вентилятором и створками клапана.

Монтаж вытяжки в ванной

Как подключить вытяжку в дачном туалете или в квартире? Монтаж выполняется просто и легко осуществляется собственными силами.

В зависимости от типа, устройство может целиком погружаться в вентканал либо устанавливаться на стену или потолок. Потолочная вытяжка для ванной, как и настенная, в зависимости от материала поверхности крепится на жидкие гвозди, дюбеля, саморезы.

Установка вытяжки в ванной требует особого внимания в плане снижения шума. Для надежной шумоизоляции по всей окружности отверстия наносится слой герметика толщиной не менее 3 мм, при этом вентилятор не должен касаться поверхности. При установке канального вентилятора для вытяжки в туалет в вентканал изнутри укладывается мягкая резиновая прокладка.

Для подключения электропитания к вентилятору в дачном туалете или ванной в стене или в потолке устраиваются глубокие канавки, а сами провода нужно поместить в гофрированный кожух.

Также вентилятор можно подключить к выключателю посредством контактной пары. Для удобства выполнения ремонта туалета на даче или в квартире для вытяжки можно установить отдельный выключатель, который устанавливаем на фазу, а не на ноль. Если в конструкции вентилятора имеется таймер, то пара проводов идет на питание, а один – на заземление.

https://youtube.com/watch?v=mz3NcHFO3to
