Принцип работы обратного клапана
Конструктивно обратный клапан выполнен в виде лопасти (одной или нескольких) которая перекрывает доступ воздушного потока из вентиляционной шахты или с улицы — в технике это называют обратной тягой. Эти устройства весьма эффективны для отсекания неприятных запахов из вентиляционного общего колодца: если сосед часто курит в ванной или туалете, то запах сигарет не появится у вас.
Принцип действия очень прост: специальные ограничительные выступы обеспечивают нормальное движение створок на 90 градусов, поэтому они двигаются в двух направлениях — открытие и закрытие. При работе устройства поток воздуха открывает ее, а по окончании специальные пружины возвращают их на прежнее место.
Сегодня существуют три основных вида клапанов обратного действия:
- управляемый тип — при помощи электропривода или вручную;
- самозакрывающийся клапан с возвратной пружиной;
- пассивный тип, который изменяет свое положение из-за направления хода воздушных масс.
Кроме этого, есть метод их разделения по таким параметрам:
- горизонтального или вертикального вида, что зависит от расположения вентилятора;
- круглого или квадратного типа — от конфигурации воздуховода;
- в виде жалюзи.
Выбор вентилятора и способа запуска
На рынке представлено множество моделей вытяжных вентиляторов, в том числе и для ванной комнаты. Они отличаются не только размером и внешним видом. При выборе и покупке необходимо учитывать множество характеристик.
Вентиляторы для ванных комнат могут быть поверхностными или канальными, с полной передней панелью или решеткой, различных цветов и дизайна
Первое, что определяет схему подключения вытяжки в ванной комнате, – это способ ее активации.
В зависимости от модели доступны следующие опции:
- Включение на корпусе вентилятора с помощью кнопки или струны – их проще всего подключить, но каждый раз тянуться к потолку не совсем удобно.
- Подключите его к отдельному выключателю или параллельно с освещением. Сам вентилятор также имеет только 2 провода, но возможные схемы подключения более сложны и разнообразны. В том числе с внешним таймером или гигрометром, датчиком движения или открывателем двери.
- Управление с помощью встроенного таймера или гигрометра. Эти модели подключаются трехжильным кабелем.
- Дистанционное управление с помощью пульта дистанционного управления. Эти модели сочетают в себе простоту подключения первого варианта с максимальным удобством использования, но они и стоят дороже.
Кроме того, не каждый вытяжной вентилятор подходит для ванной комнаты. Дело в том, что это электрооборудование и для работы в условиях повышенной влажности степень защиты должна быть не менее IP45, что подтверждается документами.
Однако каждая цифра обозначения должна рассматриваться отдельно, например, степень защиты IP62 не подходит, поскольку вторая цифра, которая должна быть не менее 5, указывает на устойчивость к влаге.
На практике защита реализуется в виде изолированных соединительных контактов, скрытой или влагостойкой платы управления и герметичного корпуса двигателя.
Даже вентиляторы с высокой степенью защиты от влаги не следует располагать так, чтобы они подвергались воздействию воды.
Вам также следует определиться с типом конструкции устройства. Осевые модели дешевле, но более шумные, поскольку воздух проходит непосредственно через них. Центробежные вентиляторы создают вихревые потоки, которые гонят воздух по кругу – это гораздо более тихое решение. Кроме того, для частного дома можно выбрать тот, который устанавливается внутри вентиляционного канала, а не на выходе из него.
Другим важнейшим параметром является производительность и мощность вентилятора. Для этого объем помещения необходимо умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра является минимально необходимой кратностью воздухообмена в час.
Слишком слабый вентилятор не будет выполнять свою работу должным образом и будет вынужден оставаться включенным в течение длительного времени. Слишком сильный вентилятор не только создаст сильные сквозняки, но и может вызвать обратное поступление воздуха из общей вентиляционной шахты вместе с запахами соседей.
Также следует обратить внимание на диаметр вентилятора. Если он не подходит по диаметру к существующему вентиляционному отверстию, для установки потребуется дополнительная труба и пена или перфоратор, а также гораздо больше усилий
Уровень шума оборудования оказывает значительное влияние на комфорт его использования. Тихие модели выдают не более 25-30 дБ, менее удачные решения – около 50 дБ, а иногда и больше.
Обратный клапан защищает вас от запахов и влаги из соседской ванной комнаты, когда вентилятор выключен. Он также частично защищает устройство от попадания пыли в стекло.
Помимо этих характеристик, обратите внимание на то, есть ли у вентилятора обратный клапан, функция воздушного потока, переключатель режимов, индикатор температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда с подсветкой
Основные характеристики
Для каждого устройства характерно наличие определенных технических параметров и особенностей оснащения. Согласно первым определяются условия эксплуатации, по вторым можно определить надежность и долговечность оборудования.
Технические характеристики включают следующее:
- Диаметр подключения. По этому параметру определяются минимальные размеры отверстия вентиляционного канала для установки устройства.
- Тип вентилятора. подразумевается центробежное или осевое устройство.
- По мощности можно определить количество потребляемой электроэнергии за один час.
- Производительность. Показатель, определяющий, какое количество загрязненного воздуха забирается за один час.
- Напряжение. Эту характеристику необходимо знать, чтобы определить необходимое напряжение в сети электропитания для подключения устройства.
- Шумность. По этому показателю определяют уровень шума от работы прибора. Зависит от вида используемого оборудования, качественных характеристик, вида лопастей и надежности крепления корпусных элементов.
- Защищенность устройства. Любой прибор должен быть надежно защищен от механических повреждений и проникновения влаги в корпус.
К особенностям оснащения относят тип установленного электродвигателя и материал изготовления. Модели от надежных, проверенных производителей способны работать на протяжении 30 лет.
Причины для установки вентилятора с обратным клапаном
Где размещать обратные клапаны
В некоторых случаях система естественной вентиляции в помещении кухни, ванной комнаты и туалета не может выполнить свои функции.
Это объясняется недостаточным уходом за вентиляционной системой, что становится причиной снижения эффективности ее работы.
Вытяжной бесшумный вентилятор для ванной с обратным клапаном позволяет решить следующие проблемы:
- проникновение в комнату различных запахов из вентиляционного отверстия;
- плохая тяга, которая становится причиной застаивания воздуха;
- незначительный приток свежего воздуха в санузел по причине непроходимости вентиляционной шахты;
- образование плесени в результате постоянного наличия в воздухе большого количества влаги.
Сигналом для начала работ по улучшению вентиляционной системы может стать постоянно влажный воздух и образование конденсата на плитке после принятия ванны или душа.
Вентиляция с обратным клапаном в туалете или ванной комнате позволяет решить одновременно две задачи: выводит влажный воздух из помещения и становится препятствием на пути неприятного запаха из вентиляционной шахты.
Вентилятор вытяжной для кухни позволит вывести воздух, насыщенный не только влагой, но и испарениями, образующимися в процессе приготовления пищи, что немаловажно для комфортного пребывания в этом помещении
Схемы подключения
Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.
Подключение от лампочки
Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.
Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.
Подключение через отдельный выключатель
Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.
Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.
Кулер с таймером
Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.
Кулер, оборудованный таймером, работает по следующему принципу:
- при включении освещения запускается работа агрегата;
- после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.
Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.
Аппарат с датчиками
Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия
Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.
Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.
На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.
Критерии выбора
Выбирая прибор для вентиляции, необходимо обратить внимание на производительность устройства, а также на наличие дополнительных функций. В частности, речь идет о следующем:
В частности, речь идет о следующем:
Режим постоянного проветривания. Пропеллер работает в постоянном режиме, но скорость зависит от показаний датчика влажности. В результате в помещении поддерживается оптимальный микроклимат и экономится электроэнергия.
Датчик влажности. Вытяжка с датчиком влажности и обратным клапаном включается при превышении определенного показателя влажности.
Таймер отключения. Прибор с обратным клапаном и таймером можно оставлять в режиме «включено», таймер выключит вентилятор через определенное время без постороннего вмешательства.
Наличие гидростата. При наличии такой функции в помещении всегда поддерживается комфортный микроклимат. Приборы с гидростатом пользуются популярностью у владельцев ванных комнат, где всегда сыро.
Датчик движения. При появлении людей ванной и туалете происходит автоматическое включение вытяжки, что способствует удалению неприятного запаха во время их пребывания в помещении.
Защита от воды. Особенно важна для вентиляторов в ванной с обратным клапаном. Принятие водных процедур практически всегда сопровождается разбрызгиванием воды, которая может попасть на электронные части.
Это может стать причиной короткого замыкания и выхода из строя устройства.
Немаловажным критерием выбора устройства является комфортность использования. Этот показатель определяется уровнем шума, который производится в процессе работы механизма.
Следует отметить, что полностью бесшумных приборов нет, однако современные модели отличаются тихой работой. Поэтому их использование не нарушает комфортное пребывание в помещении.
Виды клапанов
Существует несколько видов клапана обратного хода:
- Устройство мембранного типа имеет заслонку из легкого гибкого материала, которая начинает отклоняться под напором поступающего воздуха. В то же время при обратном давлении воздуха мембрана плотно прижимается к решетке, препятствуя его проникновению в помещение.

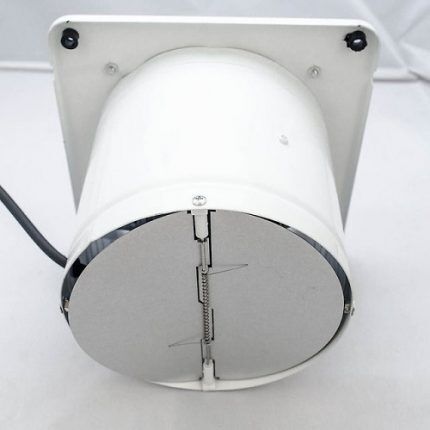

- Обратный клапан «бабочка» имеет осевой стержень, на котором размещены металлические створки. При затягивании внутрь загрязненного воздуха крылышки открываются, при отсутствии потока воздуха и под действием обратного давления — закрываются.
- Клапан в виде лепестков работает по тому же принципу, что и предыдущие конструкции. Отличием является наличие нескольких отдельных стержней для каждого лепестка.
Все модели обратного клапана на вентилятор можно разделить на несколько видов в зависимости от определенных признаков:
По материалу изготовления. Клапан обратного хода может быть пластиковым, силиконовым или стальным. В бытовых приборах чаще всего установлены клапаны из пластика и силикона.
Эти материалы более устойчивы к негативному воздействию влаги, не требуют особого ухода и не оказывают большого влияния на стоимость всей конструкции. Помимо этого, пластиковые элементы не создают сильного шума и вибрации, в отличие от металлических деталей.

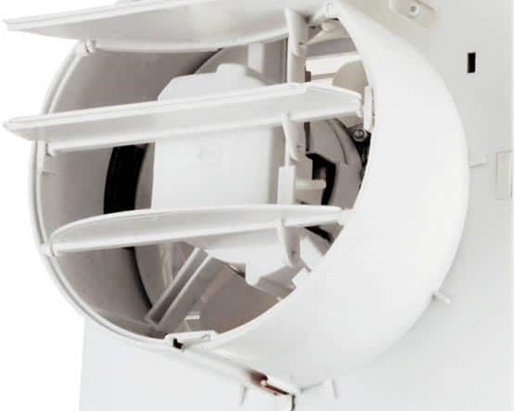

По типу сечения. Все модели делятся на прямоугольные и круглые. Первый вид работает по принципу жалюзи, где движение горизонтально расположенных лопастей зависит от работы вентилятора.

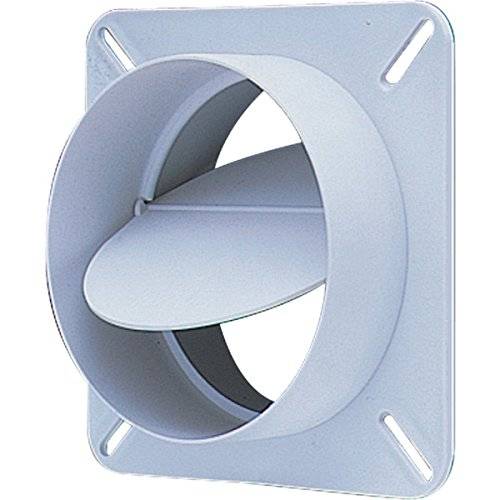

Клапан круглой формы может быть половинчатым и цельным, выполняется из пластика и пленки. Достаточно важным моментом можно назвать необходимость соответствия формы клапана контурам отверстия в вентиляционной трубе.
По способу управления. Устройства могут приводиться в действие ручным или автоматическим способом. Первый вариант более надежный, не требует наличия электричества и специального ухода.
Но при сбое в работе какой-либо элемента системы могут наблюдаться негативные последствия. Автоматическое управление обеспечивает оптимальное функционирование всей конструкции без постороннего вмешательства.
По пропускной способности. Она полностью зависит от размеров устройства: чем больше клапан, тем больше воздуха может пройти через вентилятор.
Установка бесшумного вытяжного бытового вентилятора
Перед тем как приступить к монтажу прибора обязательно необходимо проверить работоспособность системы вентиляции в помещении. Для этого к вентиляционному отверстию нужно поднести зажженную спичку или приложить лист бумаги. В первом случае пламя должно отклониться в сторону вытяжки, а во втором лист должен удерживаться на отверстии за счет потока воздуха. Если этого не происходит, то вам обязательно нужен вытяжной вентилятор, так как естественным путем воздух из помещения выводиться не будет.
После этого следует определиться с местом, в котором будет установлен осевой вентилятор для вытяжной вентиляции или другая модель. Лучше всего монтировать прибор под потолком, так как горячий и влажный воздух всегда поднимается вверх.

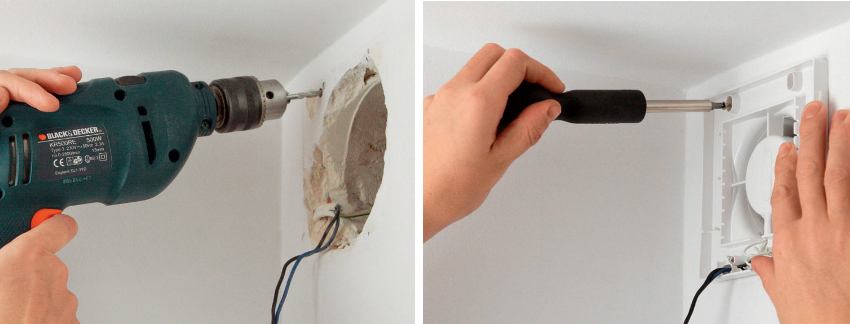

Установка вытяжного вентилятора
При монтаже прибора следует учитывать следующие моменты:
- лучше всего приступать к монтажу вентилятора в процессе осуществления ремонта;
- проводку, которая идет от источника питания к вытяжке, следует прятать в специальном коробе или вообще проводить под штукатуркой;
- если речь идет о вентиляторе в туалете, то его удобнее всего напрямую подключать к выключателю света;
- если вы хотите уменьшить уровень вибраций, а также защитить приточно-вытяжной вентилятор от внешних воздействий, то монтировать прибор можно в пластиковую трубу, предварительно закрепленную в вентиляционном отверстии при помощи цемента, монтажной пены или строительного герметика;

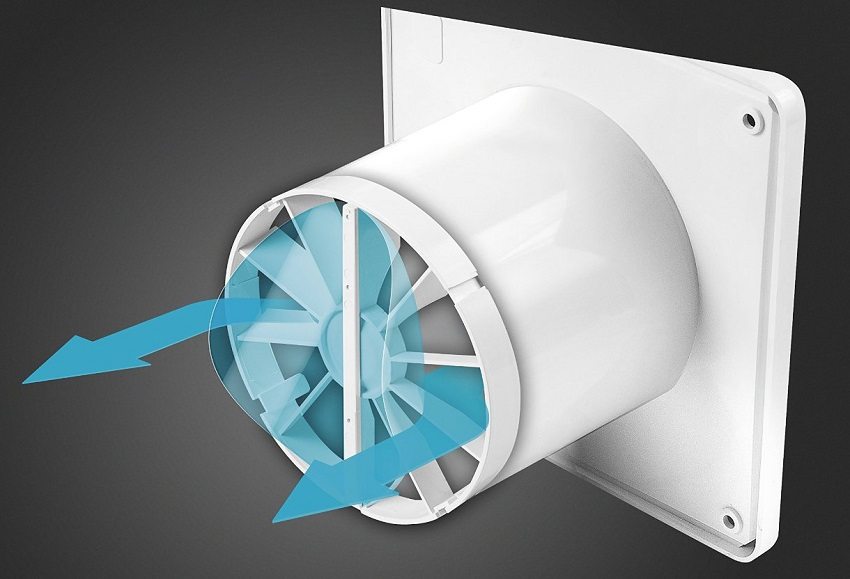

Принцип работы вытяжного ветилятора
- в туалете наибольшая эффективность работы вентилятора будет обеспечена, если установить его под потолком прямо над унитазом;
- для безошибочного подключения прибора к электросети следует предварительно ознакомиться с прилагаемой к нему инструкцией.
Подключение осевого приточно-вытяжного вентилятора осуществляется предельно просто:
- С корпуса устройства снимается защитная крышка.
- На вентилятор наносится специальная клеевая смесь.
- Прибор устанавливается в приготовленное для него место, плотно прижимается на несколько минут.
- Защитная крышка прикручивается на место.

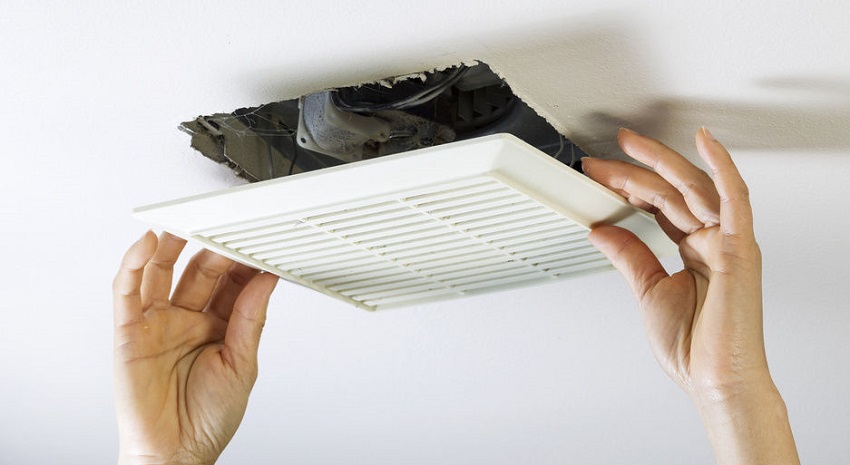

Установка вытяжки потолочного крепления
Помните, что прибор обязательно должен максимально плотно прилегать к стенкам воздуховода, иначе при работе он будет биться о них, что приведет не только к повышенному уровню шума, но и к преждевременному выходу устройства из строя и необходимости ремонта или замены.
Так же очень важно выбирать модель, которая будет максимально подходить по размерам к диаметру вентиляционного канала. Например, если он составляет 10 см, то вам понадобится модель канального вентилятора для вытяжки 100 мм

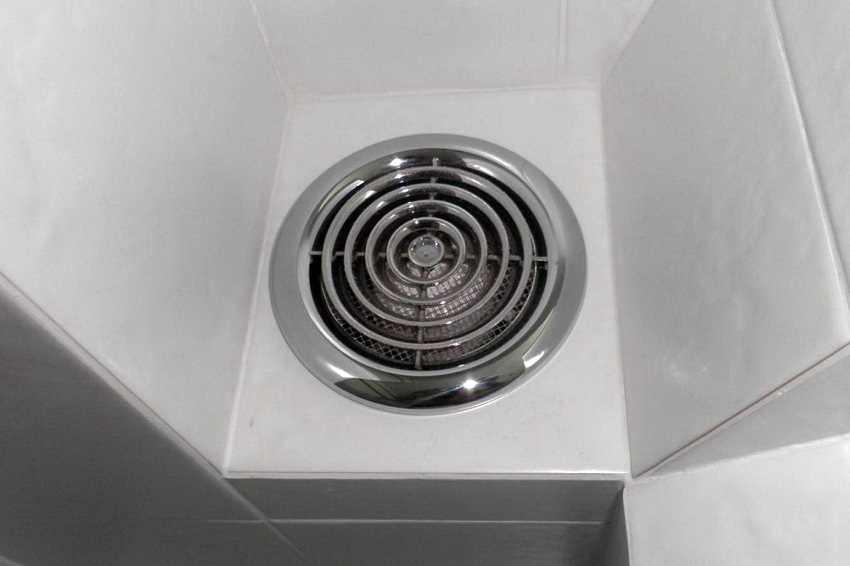

Вытяжной вентилятор в ванной комнате
Конструкция прибора
Обратный клапан у всех аналогичных устройств для использования дома делают из пластика. Специфическая конструкция клапана обратного действия широко используется в различных вытяжных системах для различных помещений и вытяжек для кухонь. Он основан на принципе работы крыльев бабочки: во время полета они распрямляются, а в остальное время находятся в сложенном состоянии. Две равные половинки надежно перекрывают подачу воздуха вовнутрь помещения после окончания работы вентилятора при помощи специальных пружин — открытие их происходит выдуваемой массой воздуха.
Эта конструкция, наряду с явными преимуществами, имеет некоторые недостатки:
- на открытие створок клапана тратится энергия двигателя, поэтому КПД вентилятора немного снижается;
- створки клапана не обладают достаточной герметичностью.
Но в быту такой вентилятор отлично справляется со всеми обязанностями.
Лучшие модели вытяжных вентиляторов
Выбрать вентилятор можно, не только рассчитав все характеристики самостоятельно, но и ориентируясь на подборку наиболее интересных и практичных моделей.
ERA FAVORITE 4C-01 16 Вт
Этот прибор российского производства имеет отличные показатели по производительности и шуму.
ERA FAVORITE 4C-01 16 Вт
Корпус из ABS-пластика устойчив к воздействию УФ и герметичен благодаря резиновым прокладкам по периметру, внутренние компоненты защищены от влаги и пыли. ERA FAVORITE 4C-01 имеет двухстворчатый клапан, который не пустит воздух в обратном направлении, против хода вентилятора. Таким образом, запахи из вентиляционной шахты не проникнут в помещение. Двигатель прибора защищен от перегрева предохранителями. По своим параметрам прибор отлично вписывается в небольшие помещения. Монтируется накладным способом.
Soler & Palau SILENT-100 CZ DESIGN
Стильный, продуманный до мелочей вентилятор от ведущего испанского бренда. Его корпус абсолютно герметичен, внешняя панель плоская, что упрощает уход за прибором. Устройство может бесперебойно работать в помещении с температурой до +40 °C. Двигатель установлен в корпус с помощью резинометаллических втулок. Они поглощают часть вибронагрузки, делая работу вентилятора практически бесшумной. Клапан предотвращает возврат воздуха извне на 100%.
Soler & Palau SILENT-100 CZ DESIGN
AURA DiCiTi 4C MR
Благодаря дополнительным прорезиненным прокладкам AURA DiCiTi 4C MR работает очень тихо. Корпус прибора с их помощью становится герметичным. Двигатель надежный, не нуждается в каком-то дополнительном обслуживании и имеет оптимальную производительность для работы в бытовых санузлах.
AURA DiCiTi 4C MR
Этот вентилятор оснащен «умным» таймером Fusion Logic, который можно программировать в соответствии с нуждами конкретного потребителя. Это приятная функция позволяет организовать работу прибора так, чтобы выжать из него максимальную эффективность при минимальных расходах электроэнергии.
