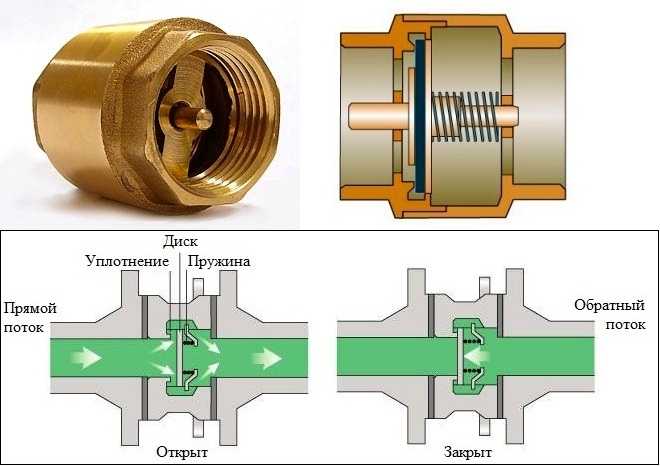

Принцип работы обратного клапана
Принцип работы устройства основан на автоматическом перекрытии канала воздуховода при отсутствии движения воздуха или изменении его на обратное направление.
Важным моментом здесь выступает то, что работают обратные клапаны без дополнительных блоков управления и механических устройств и реагируют на изменение давления и направления перемещения потока воздуха мгновенно.
Гравитационный тип клапана использует силу гравитации, когда мембрана или крышка закрывает воздуховод под тяжестью своего веса.
При этом даже небольшого движения воздуха достаточно, чтобы либо открыть клапан для прохода воздушных масс, либо для плотного закрытия воздуховода и блокировки потока.
Механическое запирание предусматривает вариант, когда воздуховод перекрыт постоянно. А открытие его осуществляется только тогда, когда поток преодолевает силу сопротивления пружины или материала, из которого сделана заслонка.
Чаще всего такие устройства устанавливаются на вытяжные вентиляторы.
Советы мастеров
Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.
В следующем видео вас ждет монтаж вентиляционного клапана.
Как установить обратный клапан для вентиляции
Способ использования обратного клапана зависит от того, какую схему вентиляции планируется использовать. Если речь идёт о комплексной, которая охватывает несколько помещений, то используют магистральный воздуховод, к которому подсоединяют вентиляционные трубы из каждого помещения.
установка обратного клапана на вентиляцию
В некоторых случаях вентиляция с обратным клапаном может потребоваться только для одного или двух отверстий. В таком случае их устанавливают отдельно для каждого из них.
Местоположение клапана в вентиляционной системе
Обратный клапан часто используется вместе с вентиляторами. Пока устройство работает, он остаётся открытым. После выключения оно закрывается, чтобы не допустить обратного тока воздуха.
Если рассматривать классическую схему, когда вытяжка на кухне выходит в трубу, идущую из ванной, то такие клапаны устанавливают в следующих местах:
- На выходе из ванной для того, чтобы не допустить притока в неё воздуха.
- На том участке вытяжки, который находится то подсоединения к общей трубе. Он устанавливается так, чтобы воздух не попадал обратно в кухню.
- При выходи отверстия наружу ставят ещё один обратный клапан.
Если применяются более сложные конструкции, то обратный клапан устанавливается в каждом отверстии до попадания в общий воздуховод. Дополнительно такое устройство оборудуют с внешней стороны стены.
Нюансы установки и обслуживания
Если производится монтаж антивозвратного клапана для отверстия, выходящего на улицу, его необходимо утеплить. Если этого не сделать, то при выходе тёплого воздуха на улице произойдёт его охлаждение. Это приведёт к образованию конденсата.
Отверстие для монтажа можно сделать в середине вентиляционной трубы. Если она расположена вертикально, такое размещение позволит создать декоративный короб и скрыть трубу, оставив доступ к вентиляционному отверстию.
Согласно санитарным нормам не разрешается объединять вытяжку из кухни с теми, которые установлены в ванной или туалете.
Для стандартных вентиляционных отверстий в продаже имеются готовые решения. Их покупка и установка — являются эффективным решением проблемы.
Если возникает необходимость использования принудительной вентиляции, то выгодно использовать для этого тройник. При этом одно отверстие должно быть оборудовано для принудительной, другое — для естественной вентиляции. В этом случае они смогут работать попеременно.
Монтаж устройства на вытяжку
монтаж обратного клапана на вытяжку Это возможно в некоторых случаях. Например, можно сделать клапан для вытяжки для вентиляционной шахты на кухне в многоквартирном доме. Для этого нужно сделать следующее:
- Нужно снять старую вентиляционную решётку.
- Делают картонную рамку. Для этого прикладывают решётку к листу и очерчивают его. Прямоугольник должен быть таким, чтобы обеспечить плотное прилегание вентиляционной решётки.
- Теперь нужно отметить на картоне внутреннюю часть отверстия. Вырезают два прямоугольника там, где будет отверстие, оставляя центральную перекладину.
- Из обложки пластиковой папки-скоросшивателя вырезают две мембраны, которые должны быть немного шире сделанных отверстий. Внешние края мембран должны оставаться внутри отверстия, чтобы они могли отклонятся внутрь.
- Мембраны к картонной рамке прикрепляют при помощи скотча.
- Перед установкой конструкцию прислоняют к вентиляционному отверстию и убеждаются в её работоспособности.
- Конструкцию прикрепляют к стене, снаружи закрывая старой решёткой. Для этого модно использовать дюбели.
Это один из вариантов обратного клапана, который можно сделать самостоятельно. Аналогичные конструкции можно сделать для вентиляции в ванной или туалете.
Применение обратного клапана
Вентиляция естественного типа
Применим как в приточной так и в вытяжной вентиляции. В наружной стене домов монтируют приточный вентиляционный клапан, оснащенный обратным клапаном или заслонкой. Он может комплектоваться фильтром очистки воздуха. Использование приточного клапана в естественной вентиляции обеспечивает хороший доступ чистого воздуха в жилище с предохранением от обратной тяги и сохранением тепла. Вентиль или задвижка позволяют регулировать интенсивность потока воздуха.
Также есть смысл устанавливать на приточные воздуховоды решетку с подвижными жалюзи. Они направляют воздушный поток только внутрь помещения.
Клапаны для естественной вентиляции
Применение гибкой мембраны в вентиляционной решетке на кухне просто необходимо, где мощный поток от вытяжки и других помещений выводится в одну шахту, чтобы предотвратить его возвращение. Мембранная конструкция просто обязана быть очень чувствительной к малейшим движениям воздуха, так как при естественном воздухообмене большого давления не бывает.
В природной вентиляции нельзя применять двухлепестковый клапан с пружинами, требующий для открывания большого давления. В этой системе эффективнее работает устройство с одним лепестком.
Применение в случае принудительной системы
Хорошо совмещается такое приспособление с механическими устройствами для вытяжки, например, кухонная вытяжка. Установку его производят вместе с вытяжкой.
В моделях, где вытяжка с обратным клапаном идет в комплекте, он выполняет роль заслонки. При выключенной вытяжке заслонка закрывает канал, препятствуя проникновению на кухню запахов из общего канала. Воздуховод от вытяжки не должен закрывать проем выхода в общую вентиляционную шахту, оставляя его для естественной вентиляции. Помимо решетки можно установить однолепестковый клапан или вентилятор с клапаном.
В более мощных вытяжках применяют клапан-бабочку. Подобные конструкции влекут дополнительные затраты. Канал от вытяжки выводят напрямую на улицу через внешнюю стену, выводя напрямую отработанный воздух. Чтобы в дом не проникал холодный воздух, на стене снаружи устанавливают инерционную решетку.
Вывод воздуховода от кухонной вытяжки на улицу
Внутри дома или квартиры для организации правильной циркуляции воздуха во всех помещениях устанавливают инерционные решетки в межкомнатных стенах, а чаще в двери. Такие инерционные решетки способствуют воздушному движению по направлению из комнат в сторону кухни, к общему вентканалу, а не наоборот.
Тройник с обратным клапаном и его применение
Для качественного воздухообмена, при монтаже воздуховодов, используют специальные тройники, которые позволяют грамотно совместить естественную и принудительную вентиляцию.

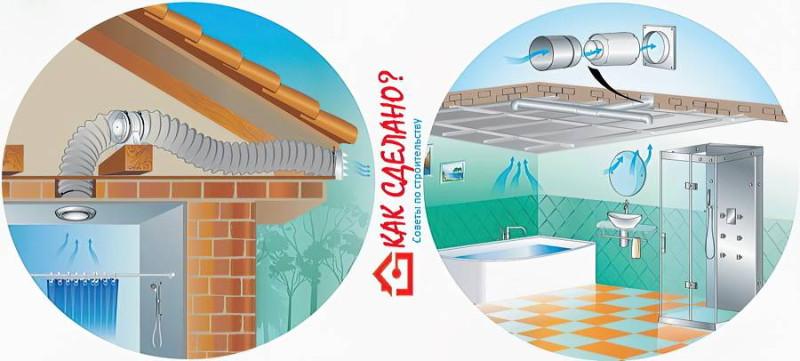

Примерная схема вытяжной вентиляции с обратным клапаном
По причине неэффективной вентиляции в ванной комнате и санузле часто наблюдается застой сырости и образование плесени. Для предотвращения поступления сторонних запахов, а также для быстрого удаления влаги служит вытяжка, совмещенная с обратным клапаном. Но мощность вентилятора не должна быть большой, чтобы центральный вентканал успевал справляться с воздушным потоком.
Следует помнить, что необходимо регулярно чистить все запорные и регулирующие устройства для поддержания их работоспособности.
Особенности конструкции различных типов клапанов
Как сделать своими руками?
Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.
- Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
- Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.
- Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
- Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.
- После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
- Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.
Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.
Для чего нужен на вентиляции обратный клапан
При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.
Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.
Разновидности
Обратный клапан для вентиляции помогает справиться с перечисленными проблемами.
Обратные клапаны различаются по многим признакам: по форме, размеру, способу управления и расположенияИсточник oboiman.ru
Эта конструкция является барьером, который мешает воздуху, а также частицам пыли и жира вернуться обратно. Этому способствуют специальные лопасти и их движение. Моделей на рынке огромное множество, поэтому рассмотрим самые популярные виды.

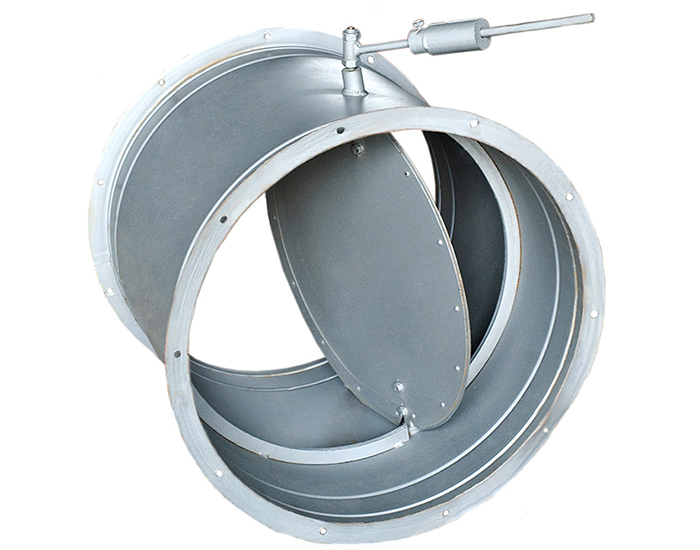

Одностворчатый клапан
У этой конструкции есть и другое название, которое также часто встречается, – гравитационный обратный клапан для вентиляции. Обычно он цилиндрической формы, есть створка, которая полностью закрывает вентканал. В движение она приходит от порывов воздуха. Работа происходит следующим образом: когда поток стремится в вытяжку, он давит на створку и открывает ее.
В случае с обратной тягой давления не происходит, и клапан остается закрытым. При правильной установке такая модель себя показывает хорошо, даже если монтировать ее в условиях естественной вентиляции.
В некоторых вариантах центр тяжести находится не по центру, а смещен в лево или вправо. Если тяга в системе небольшая, то створка может просто не открываться. Чтобы помочь ей, необходимо немного уравновесить стороны. Для этого прикрепите небольшой груз – например, монету – на меньший из лепестков.
Рендер одностворчатого клапанаИсточник airpromvent.ru
«Бабочка»
Это привычные нам клапаны вентиляционные вытяжные, которые имеют 2 независимые створки. Аналогия с бабочкой появилась из-за принципа работы лепестков, которые открываются и закрываются автономно друг от друга, и напоминают порхание. Такие конструкции часто оснащают пружинами, которые помогают перегородкам вернуться в начальное положение. То, насколько широко откроется клапан, зависит от напора воздуха.
При обратной тяге пружины удерживают лепестки и не дают им открыться, поэтому даже при нарушении функционирования вентиляции, ни запахи, ни пыль не проникнут обратно.
В условиях естественной системы напора будет недостаточно для эффективной работы «бабочки» – то есть пружина всегда будет оставаться неподвижной. Поэтому лучшее решение – это комбинировать двустворчатые модели с вентиляторами. В магазинах можно встретить уже готовые гибридные конструкции.
Встречаются разные модификации: например, модели со створками в форме полуколец или же варианты без пружин, которые работают на гравитации. В таком случае установка клапана возможно только вертикально.
Внешне «бабочка» похожа на одностворчатый клапан, только створки не соединены, нет единой траектории движенияИсточник smooth-air.co.nz
«Жалюзи»
Такой клапан вентиляции устанавливают в конце канала. Его задача – перекрыть большую отдушину, с чем не справляются одностворчатые модели и «бабочки». Принцип работы базируется на силе тяжести. Створки расположены горизонтально, и у каждой есть своя ось.
Когда поток не поступает в систему, ламели опущены – это блокирует обратную тягу. Если же воздух всасывается, поднимаются лепестки и открывается клапан. Такое устройство похоже на вентиляционные решетки. Их производят из пластика и металла.
С гибкой мембраной
У таких конструкций нет ламелей. В качестве затворки выступает мембрана, то есть полимерная пленка. Она создается под форму и размер вентканала. Когда обратный клапан для воздуха закрыт, вход перекрывается полностью. Под давлением края отгибаются и пропускают поток. Если появилась обратная тяга, то пленка плотно прижимается к решетке и сдерживает порыв.
Архитектура клапана проста настолько, что некоторые предпочитают делать его самостоятельно. Большую роль играют материалы – качественная пленка и то, как она присоединяется к корпусу.
Если клапан некачественный, то мембрана просто не будет держаться и сорвется при первом порыве ветраИсточник build-experts.ru
Другие различия
Самые распространённые модели традиционно прямоугольные или круглые
Чтобы понять, какую выбрать, нужно обратить внимание на сечение и размер воздуховода. Клапаны круглой формы бывают диаметром от 10 см до 15 см и выше
Для промышленной вентиляции, которая отличается от домашней габаритами, покупают устройство от 15 см до 1 м
Для промышленной вентиляции, которая отличается от домашней габаритами, покупают устройство от 15 см до 1 м.

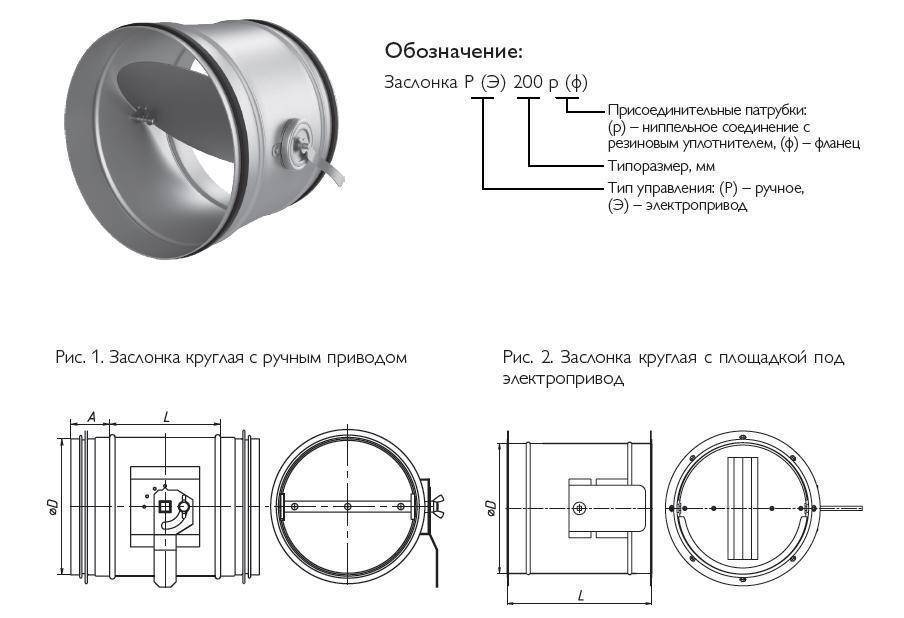

Также различается и метод управления – есть автоматические модели, которые работают от электричества, и ручные, которые управляются с помощью рычага. В зависимости от расположение воздуховода, монтаж может осуществляться горизонтально или вертикально.
Конструктивные особенности и, как работает приточный клапан
Чисто конструктивно приточный клапан – это цилиндр, в котором уложен фильтрующий материал. С двух сторон его закрывают декоративные решетки. Диаметр цилиндра от 6 до 14 см. Этот параметр влияет на производительность приспособления. То есть, чем больше, тем больше воздуха он через себя пропускает.
Сам цилиндр изготавливается из пластика. Внешняя декоративная решетка – это защита устройства от проникновения мелких животных и птиц, а также от мусора. Бюджетные варианты – пластиковые, дорогие – алюминиевые. Некоторые производители комплектуют решетки москитными сетками.
С внутренней стороны клапан закрывается оголовком. Это такая коробочка, в которую и устанавливается фильтрующий материал. Оголовок закрывается крышкой. Существует широкое разнообразие оголовков. С помощью некоторых можно снижать или увеличивать подачу поступающего воздуха. У них может быть разная форма, размеры, места расположения отверстий для прохождения воздуха.
Конструктивные особенности приточного клапанаИсточник veles24.ru
Цилиндр вставляется в просверленное отверстие в стене. Чтобы шум с улицы не проникал в дом, чтобы стены зимой не промерзали, между стеной и пластиковым цилиндром укладывается тепло- и шумоизоляционный материал. Обычно это цилиндрической формы изделие.
Как видите, конструкция очень проста, но при этом очень эффективна. Правда, надо отметить и тот факт, что вентиляционный клапан будет бесполезен, если в доме плохо работает вытяжка. Ведь суть вентиляции – это как приток воздуха, так и удаление его из помещений. Поэтому несколько советов:
- вытяжка должна быть все время в исправном состоянии, даже если это отверстие под потолком в санузле и в кухне;
- в межкомнатных дверях должны быть решетки или высота дверного полотна подбирается так, чтобы между его нижними краями и полом оставался зазор, равный 15 мм.
Вытяжка на кухне должна работать эффективноИсточник victorborisov.ru
Место установки
Во многом эффективность работы обратного клапана зависит от правильного определения места для монтажа. Прежде всего, крайне желательно определить источник неприятного запаха, чтобы понять, из какой комнаты просачивается воздух. Наиболее часто клапаны монтируют в трех местах:
- На вентиляционную решетку в комнате, где чувствуется неприятный запах.
- В месте соединения воздуховодного короба кухонной вытяжки с вентиляционной системой дома.
- В устье вентиляционной системы (в точке выхода воздуха на улицу).
Возможны и другие варианты. Чтобы понять, где требуется установить клапан, внимательно проверьте работу вентиляции во всех комнатах дома.
Планируя установку клана, подумайте, насколько просто можно до него добраться, чтобы провести обслуживание, ремонт или замену. Время от времени необходимость в этих мероприятиях будет возникать, и тогда вы не раз поблагодарите себя за предусмотрительность.
Где устанавливается обратный клапан?
Применение обратного клапана
Клапан обратного типа и его классификация
Применение
ТОП-3 модели для производственных участков
ООО «ТЕХНОЦЕНТР» клапан общепромышленный 150х150
Надежный прибор, который предназначен для удаления большого объема загрязненного воздуха. Регулировка осуществляется вручную при помощи специальной рукояти. Благодаря такому решению продукт можно установить в одном положении, что способствует хорошей вентиляции помещения.
Средняя цена – 16 300 рублей.
ООО «ТЕХНОЦЕНТР» клапан общепромышленный 150х150
Достоинства
- Простое управление;
- Высокая пропускная способность;
- Прочный корпус;
- Надежность.
class=’s-article__points-list’>
Производственный клапан КОп от ТД «КОМТЕХ»
Отличный вариант, который подойдет для установки в больших помещениях. Корпус изготавливается из прочного материала, который не подвержен процессу коррозии. Регулировка осуществляется при помощи специального рычага.
Средняя цена – 1 200 рублей
клапан Производственный клапан КОп от ТД «КОМТЕХ»
Достоинства
- Долговечность;
- Качественное исполнение;
- Быстро удаляет воздух;
- Оптимальная стоимость;
- Удобное управление.
class=’s-article__points-list’>
ТКОГ-05-250х500 от ООО «Вымпел»
Отличный клапан, который поможет организовать правильную вентиляцию помещения и устранит токсичные и неприятные запахи за несколько минут. Корпус изготавливается из толстого слоя металла, что увеличивает долговечность и повышает надежность прибора.
клапан ТКОГ-05-250х500 от ООО «Вымпел
Достоинства
- Эффективность;
- Быстро удаляет загрязненный воздух;
- Прочный;
- Простая регулировка.
class=’s-article__points-list’>
Описание и свойства
Герметично закрытые окна приводят к недостатку кислорода в комнате, а через открытые створки поступает неконтролируемый поток воздуха. Если отворить фрамуги в нескольких помещениях, появится сквозняк, будет проникать уличный шум, пыль. Закрытые наглухо форточки такого эффекта не создадут, но комната проветриваться не будет.
Особенности работы приточного клапана:
- компактное приспособление не забирает пространство;
- решает вопрос регулярного поступления свежего воздуха;
- в помещении нет сырости, повышенной влажности, не появляется плесень.
Клапан бывает накладным или врезным — это зависит от конфигурации и конструкции устройства.
Эффективность работы увеличивается, если в комнате есть вентиляционное отверстие или принудительная система вентиляции.
У вас стоит приточный клапан?
Да 0%
Нет 100%
Планирую поставить 0%
Проголосовало: 1
Принцип действия
Влажность повышается от бытовых паров, которые появляются в результате жизнедеятельности. Воздух должен циркулировать, влажный сменяться сухим, чтобы человеку было комфортно. Конденсат появляется, если концентрация пара переходит критический предел.
Устройство оконного клапана для воздухообмена:
- воздухозаборник принимает уличные воздушные массы, деталь располагается снаружи окна на раме;
- защитный козырек над заборником предохраняет вход в канал от снега, осадков, пылевых потоков;
- проводящий внутренний канал для воздуха находится в раме;
- узел в комнате на коробке окна состоит из форсунки, регулятора работы, фильтра.
Принцип действия в том, что свежие потоки всасываются в комнату, а углекислый газ и влажные массы выдавливаются через вентиляцию под действием разного давления.
Технические характеристики

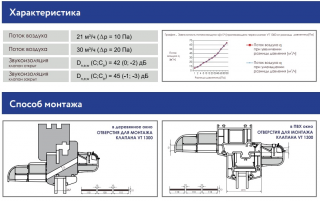

Характеристики клапана Ventec VT 1301
Рабочие параметры важны для эффективной работы. Например, пропускная способность и производительность зависят от сечения проходного канала и разницы давления воздуха внутри и за окном.
Основные технические характеристики устройств для нормального воздушного обмена:
- способность пропускать свежие потоки на уровне 20 – 35 м³/ч при разнице давления в 10 Па;
- комфортная степень изоляции от наружного шума — 30 – 35 Дб;
- способность держать тепло, сопротивляться охлаждению — 0,58 Вт·м²;
- средние габариты устройства 350 х 13 х 32 мм.
Оконный приточный клапан чаще имеет белый цвет, но есть возможность заказать под раму. Для этого используют международный каталог RAL.
Плюсы и минусы оконных клапанов
Не образуются сквозняки Регулярная подача свежего воздуха Снижение влажности в помещениях Простота монтажа и эксплуатации Отсутствие конденсата на стеклах Не пропускает уличный шум Можно регулировать интенсивность работы
Качественные клапаны с регулятором стоят дорого Одного устройства не всегда достаточно В сильный мороз может обледенеть Если нет фильтра, нужно регулярно чистить от пыли
Сравнение с другими вентиляционными системами
Производительность работы разная у всех систем воздухообмена, они также отличаются уровнем производимого шума, наличием фильтров, сложностью монтажа и обслуживания.
Другие виды проветривания:
- стеновой клапан;
- механический проветриватель с вентилятором;
- бризер.
Стеновой клапан также работает бесшумно, если применена система без принудительной подачи — в этом вентиляционный клапан для пластиковых окон походит на это устройство. Производительность при подаче воздуха у рамного прибора ниже, т. к. стеновые механизмы рассчитаны на 50 – 90 м³/час. У стенового устройства есть возможность подогрева воздуха.
Механический проветриватель выполнен по аналогу со стеновым, но в его конструкции всегда есть вентилятор. По сравнению с оконным клапаном, такой механизм подает больше воздуха (до 40 – 120 м³/час). В нем, как и в оконном канале, нет климат-контроля.
Бризер отличается от всех установок наличием системы контроля климата и тремя степенями фильтрации. В некоторых моделях встроен рекуператор для внутреннего воздуха, его дополнительной очистки в приборе.
Процесс создания обратного клапана своими руками
| Фото | Пошаговый алгоритм действий с комментариями |
|---|---|
 | Автор проекта собирается установить самодельный обратный клапан в канал 125 мм шириной под стандартной пластиковой решеткой. Монтаж принудительного вентилятора не планируется. Решено применить подручные материалы для экономии средств. Необходимость модернизации возникла по причине поступления неприятных запахов из соседских помещений, расположенных на других этажах дома. |
 | Эта крышка снимается без лишних трудностей. Она закреплена на полосках скотча (с двумя клейкими сторонами). Со временем они перестали выполнять свои функции, поэтому для новой фиксации будут применены более надежные средства. |
 | После удаления ленты и загрязнений – получилась хорошая основа для создания необходимой конструкции. |

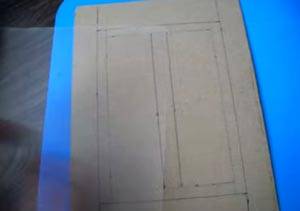

 | Для каркаса клапана подойдет картон, тонкая фанера, лист пластика. В данном случае применена пустая упаковка от писчей бумаги. Гофрированная крышка обладает необходимой прочностью. Дополнительное преимущество, гашение звуковых колебаний здесь не пригодится. Но его можно использовать при создании конструкции с вентилятором. |
 | Чтобы не повредить заготовку, используют мягкую подкладку. |
 | Контур решетки обводят карандашом, вырезают из крышки прямоугольник по отмеченным линиям. |
 | Далее замеряют ширину и высоту вентиляционного отверстия. Получилось 125 х 170 мм. |
 | С помощью линейки и карандаша деталь рисуют в центре прямоугольника. Расстояния от противоположных краев до его периметра должны быть одинаковые. |
 | В центральной части отставляют вертикальную перемычку шириной 10-15 мм. Она пригодится для крепления клапана, который можно сделать из подходящего куска толстой полимерной пленки. Автор использовал верхнюю часть стандартной канцелярской папки (скоросшивателя). |
 | Сначала вырезают центральные части. |
 | Далее – создают створки клапана. Они должны сходиться в закрытом состоянии на середине центральной перемычки. Если применяется менее жесткий пластик, устанавливают дополнительную опорную планку по горизонтали в каждом отверстии. |

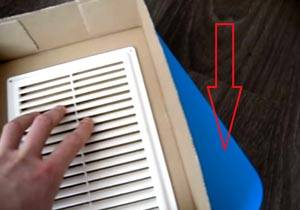

 | Клапаны присоединяют к боковым частям рамки с помощью скотча. Проверяют прочность креплений и функционирование механизма. |
 | Разноцветная поверхность коробки будет видна через щели. |
 | Для устранения этого недостатка заготовку обклеивают белой бумагой. |
 | С помощью практического эксперимента можно проверить функциональность обратного клапана для вентиляции своими руками. Необходимо убедиться в том, что лепестки перемещаются беспрепятственно, надежно перекрывают доступ воздуха в закрытом состоянии. |
 | Для увеличения длительности испытаний клапан монтируют на саморезах, не закручивая их полностью. Места отверстий отмечают в соответствии с параметрами решетки. Если все в порядке, ее устанавливают сверху, прикрепляют шурупами к стене вместе с клапаном. |
Устройство и принцип работы
Клапан на вентиляцию устроен достаточно просто и представляет собой трубу с закрепленной внутри затворной шторкой, которая раскрывается только в одном направлении. Данные приборы изготавливаются под размеры и форму соответствующих вентканалов.
Конструкция прибора имеет следующие составляющие:
- корпус;
- створки, установленные на стержень;
- выступ, ограничивающий ход створки на открывание/закрывание;
- возвратная пружина.
Когда потоком воздуха из здания создается давление на створку, она открывается. В закрытом состоянии заслонка прилегает плотно к стенкам вентканала и преграждает ход воздуху.
Как установить обратный клапан на вентиляцию?
Сначала следует определиться с количеством клапанов, которые мы будем устанавливать.
Если система воздухозабора простая
Итак, если у вас единственное место забора воздуха, и он дальше поступает в шахту, то предотвратить обратную тягу можно при помощи одного клапана в этой системе.
Если система воздухозабора сложная
Если вентиляция сложная и предполагает несколько отверстий вытяжек для вентиляции, то следует применять правило, которое регулирует количество и расположение обратных клапанов.
- Первое, клапан устанавливается на любую ветку, которая соединяет забор воздуха и главную магистраль. Это нужно для того, чтобы потоки воздуха не перенаправлялись в сторону вытяжки в тот момент, когда она выключена.
- Второе. Обратный клапан следует монтировать на выходе системы вентиляции. Многие скажут, что во время полной герметизации системы этого не стоит делать, но как показывает опыт и практика, наличие клапана в подобных местах обязательно.
Обратный клапан нужно устанавливать в легкодоступных местах, чтобы можно было его быстро и удобно обслужить и почистить.
В последнее время производители вентиляторов и вытяжек уже предусматривают в своих конструкциях обратные клапаны. Вследствие этого монтаж дополнительных клапанов нецелесообразен.
Монтаж обратного клапана с улицы
прост, покупаем клапан учитывая форму и размер отверстия, прикладываем его и размечаем места под сверления. Сверлим, прикладываем и закрепляем, предварительно промазав края клапана герметиками.
Следует отметить, что для улиц лучше всего покупать клапана с металлическими элементами. Если вдруг на них образуется лед их легко можно механически отчистить, а пластик с большой вероятностью сломается.
Монтаж обратного клапана внутри помещения
Если вы монтируете накладной обратный клапан перед вентилятором внутри помещения, то процесс схож с описанием выше.
А если вам требуется провести монтаж обратного клапана внутри вентиляционной шахты, то вам потребуется произвести демонтаж вентиляционного устройства.
- Монтируем обратный клапан внутрь корпуса камеры вентиляции и проводим разметку под крепления.
- Затем достаем сам корпус и просверливаем отверстия в размеченных местах.
- После этого устанавливаем корпус на место и размечаем отверстия на кирпичных или бетонных стенках колодца.
- Сверлим шлямбуром отверстия в бетоне.
- После устанавливаем дюбеля, и собираем всю конструкцию воедино, все тщательно скрепляем, смотрим, чтобы не было зазоров между клапаном и корпусом.
- Если зазоры присутствуют, то их следует обработать силиконовым герметикам.
- После чего устанавливаем вентилятор.
Теперь вы можете не беспокоиться о проникновении ненужных запахов в ваше помещение.
Напоследок хочется сказать, что на данный момент на рынке присутствует огромный выбор моделей, форм и размеров обратных клапанов для вентиляции.
Но стоит помнить, что покупать следует у добросовестных производителей и тогда вы получите устройство с соответствующими свойствами и гарантией качества.
