Caleo теплый пол: схема подключения и монтажа, инструкция по применению электрического пола, отзывы

Можно ли класть теплые полы под ламинат

Определяясь, какой теплый пол лучше под ламинат, следует учитывать, что этот материал уязвим к действию влаги и резким скачкам температуры. Тогда возникает вопрос о том, можно ли делать теплые полы под ламинат? Ведь не все производители ламината выпускают панели, которые можно сочетать с нагревательными элементами. Разобравшись с основными параметрами ламинированных покрытий и условиями эксплуатации теплых полов, можно определить систему подогрева, наиболее подходящую под укладку этого материала.

Прежде чем купить ламинат для теплых полов, обращайте внимание на инструкцию к материалу, в которой обязательно должна быть указана возможность такого использования. Маркировку с рекомендуемым температурным пределом можно увидеть на упаковке ламината

Если вам сложно определить, где именно указана нужная информация, обратитесь за помощью к консультанту.

Теплые полы под ламинат сегодня уже являются не чем-то из рода вон выходящим, а вполне обычным делом.

Многие современные производители выпускают ламинированные панели, адаптированные к устройству под них теплого пола. В этом случае изготовителем указывается, какой именно тип напольного обогрева рекомендован для данного изделия. Установка теплого пола под ламинат, который не рассчитан на применение того или иного обогрева, может привести как к выходу из строя системы, так и к порче самого ламинированного покрытия.

Инновацией на рынке напольных покрытий стал ламинат со встроенными нагревательными элементами, благодаря которым можно смонтировать новый красивый пол сразу с подогревом. Для монтажа такого ламинированного покрытия необходимо дополнительно приобрести трансформатор и комплектующие детали.

Укладка ламелей ламината со встроенной системой подогрева существенно облегчает процесс монтажа теплого пола. Настил покрытия осуществляется посредством специальных алюминиевых замков, которые надежно и легко фиксируют доски между собой. Кроме того замки гарантируют сохранность соединений во время эксплуатации. Такое напольное покрытие можно укладывать на любой поверхности, в том числе на балконах и лоджиях.

Самая современная и популярная на сегодняшний день система электрообогрева – это теплый пол.

Информация о производителе

Греющий элемент теплого пола Caleo

Теплый пол Caleo является разработкой, которая была открыта в Южной Корее – в этой стране впервые начали выпускать полы инфракрасного типа с подогревом. Сейчас бренд Калео считается наиболее известной маркой пленочных покрытий, в перечень преимуществ которых включают отсутствие проблем при установке, быстрое внедрение в работу, оптимальные размеры и полезные свойства для здоровья. На данный момент в РФ термопленка бренда заняла больше 60% всего рынка полов ИК с подогревом и пленочным основанием.

Само покрытие представлено в виде тончайшей пленки, на которую наложены элементы нагревания, сделанные из углеродных веществ – полимеров. Его основное отличие от вариантов конвекционного типа заключается в прогревании комнаты сразу после активации обогревателя. Тепло передается каждой поверхности и распространяется по комнате, что позволяет не ждать, пока воздух нагреется полностью. Минимальный размер для отреза равен 17,4 см, поэтому монтировать пол можно практически в каждом помещении.

Преимущества полов с подогревом от Калео

Пленочный теплый пол можно укладывать без стяжки

Применение пленочных систем бренда позволяет сэкономить до 20% электрической энергии, если сравнивать их с обогревательными системами конвекционного типа. Тем, кто хочет еще снизить расходы, стоит купить терморегулятор. Система от Калео не требует особых усилий при монтаже, поскольку имеет оптимальные размеры. В список дополнительных преимуществ входит:

установка без необходимости делать стяжку, что заметно упрощает монтаж, который в среднем длится не больше 1,5-2 часов для одной комнаты стандартного плана;
надежность благодаря наличию сетки из серебра, предотвращающей контактирование нагретых элементов с медными шинами;
безопасность для здоровья за счет создания нужного микроклимата в комнате и живого тепла, сохранения свежести воздуха и оптимального уровня влажности.

Особенности систем Caleo

Каждый комплект Калео имеет определенные особенности, говорящие в пользу его применения.

Характеристики теплых полов калео

Монтаж любого комплекта серии Grid, Gold и Platinum не требует учета расстановки мебели. Все устройства электрообогрева являются саморегулируемыми, а потому не перегреваются, даже находясь под тяжелой мебелью. При увеличении температуры нагревательных элементов, мощность потребления электроэнергии снижается в 1,5 раза.
В отличие от кабельного, инфракрасный электрообогрев пола, в том числе Unimat, потребляет на 60% меньше энергоресурсов.
Инфракрасные маты отличаются повышенной надежностью, так как их нагревательные элементы соединены параллельно, а не последовательно. Поэтому даже при выходе из строя одного из стержней, работоспособность системы нарушена не будет.
Монтаж нагревательных матов может осуществляться не только в бетонную стяжку, как модели серии Unimat, но и непосредственно под плитку.
Монтаж нагревательных элементов Калео серии Grid, Gold, Platinum и Unimat может производиться под любые напольные покрытия, включая паркетную доску, линолеум и ковролин.
Инфракрасные устройства электрообогрева не оказывают влияния на влажность воздуха, оставляя ее уровень неизменным.
В процессе работы инфракрасных нагревательных элементов устраняются неприятные запахи.
Монтаж любой модели серии Line, Grid, Gold, Platinum и Unimat осуществляется на теплоотражающую поверхность. Использовать для этих целей фольгированные материалы строго запрещается. Поэтому в качестве подложки необходимо выбирать материалы из лавсана или полипропилена.
На каждую модель Калео, в том числе Line, Grid, Gold и Platinum, производитель дает гарантию 15 лет. А для моделей Unimat этот срок увеличен до 20 лет.
Работа всех систем электрообогрева должна осуществляться через терморегулятор Caleo UTH.

Системы теплого пола Калео: особенности монтажа

В зависимости от модели, монтаж теплых полов Калео может производиться двумя способами:

в бетонную стяжку;
без использования бетонной стяжки.

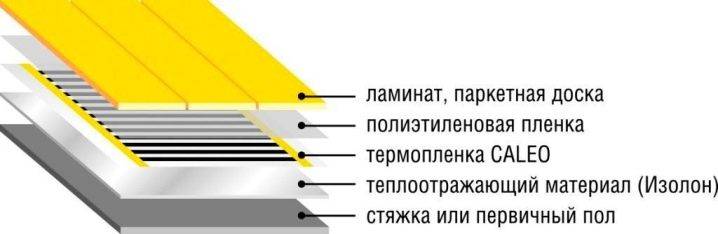

Пирог монтажа теплого пола калео в стяжку или первичный пол

В первом случае на очищенную и выровненную черновую поверхность пола укладывается подложка с теплоотражающей поверхностью

Очень важно тщательно закрепить подложку на основании, чтобы в процессе заливки стяжки она не всплывала. Далее на подложку полосами укладываются термоматы

Их необходимо также тщательно закрепить. Для удобства у большинства моделей Калео нижний слой самоклеющийся.

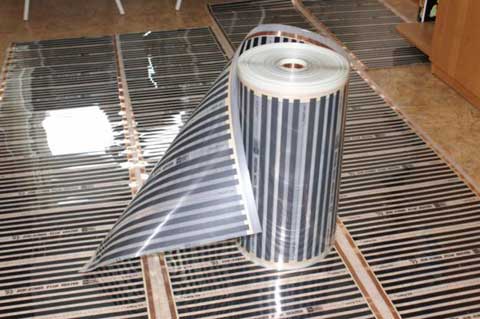

Монтаж теплого пола Caleo

После этого греющие элементы заливаются тонким слоем бетонной стяжки, равным 2 см. Затем осуществляется подключение к терморегулятору Caleo UTH. Финишное покрытие укладывается после застывания цементно-песчаной смеси.

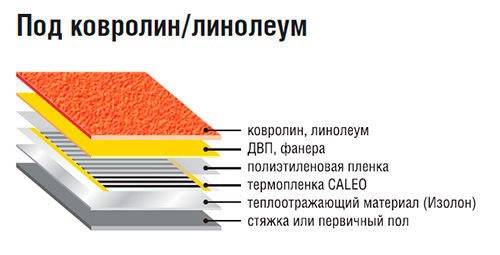

Устройство теплого пола калео

Если монтаж системы осуществляется непосредственно под плитку, то на закрепленные термоматы наносится плиточный клей слоем в 1 см, а затем укладывается плитка.

Следует заметить, что толщина плиточного клея вместе с плиткой должна составлять не менее 2 см. Только соблюдя данное условие, можно добиться равномерного прогрева поверхности пола.

Инструкция терморегулятора калео

Основным преимуществом инфракрасных термоматов является возможность разрезать и соединять их с помощью провода, связывающего стержни. В итоге большую площадь помещения можно застелить несколькими комплектами Калео, а один большой рулон системы разделить на несколько небольших помещений.

Эффективная и экономичная работа систем возможна лишь при условии использования терморегулятора, который поставляется в комплекте с некоторыми моделями теплого пола.

Если терморегулятор не предусмотрен комплектацией, его следует приобрести отдельно. При этом производитель рекомендует использовать терморегуляторы, предназначенные для инфракрасных систем теплого пола, к примеру, накладной терморегулятор CALEO UTH-155.

Модельный ряд

Инфракрасные теплые полы Caleo представлены четырьмя моделями:

Caleo Line;
Caleo Grid;
Caleo Gold;
Caleo Platinum.

Есть существенные отличия, о которых мы и поговорим

Line

Так устроена самая простая пленка Caleo Line

Это самая простая и самая дешевая модель в линейке. Основное преимущество модели – цена. Минимальная стоимость комплекта (полквадрата) – 25$. По отзывам реальных покупателей данная модель теплого пола имеет свойство через год – два эксплуатации частично не включаться, т.е. часть полос остаются холодными.

Такой недостаток объясняется плохим контактом между медной шиной и карбоновыми полосками

Grid

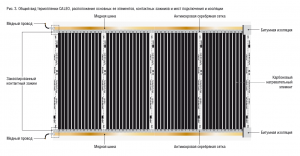

Расположение элементов на пленке Caleo Grid и Gold

Самая распространенная модель серии, несмотря на то, что не самая дешевая. Минимальная стоимость комплекта на полквадрата уже 27$. Тем не менее, эта модель более долговечна благодаря использованию запатентованной технологии серебряной антиискровой сетки. Благодаря серебряному напылению в области контакта медной шины и карбонового нагревательного элемента удалось:

Во-первых, исключить чрезмерный нагрев мест соединения;
Во-вторых, улучшить контакт меди с карбоном;
В-третьих, значительно увеличить срок службы.

Данная модель не имеет недостатков модели Line и по праву занимает лидирующее место продаж во всей линейке Caleo. Из всей линейки только эта модель имеет три различные ширины пленки 50, 80 и 100 см.

Gold

Эта пленка еще дороже. Минимальный комплект обойдется вам 30$ (за все те же полквадрата. При этом производитель обещает эффект саморегуляции, то есть свойства саморегулирующего греющего кабеля, но в пленке. На самом деле все не так.

Ни производитель, ни дилеры, ни монтажники не могут напрямую ответить в чем же состоит саморегулирующий эффект этой пленки. Если разобрать пленку Grid и Gold, то никаких конструктивных отличий мы не найдем.

Разница заключается исключительно в толщине карбонового слоя. За счет этой толщины пленка попросту дольше не выходит из строя, если на нее поставить мебель и не давать ей охлаждаться.

Так что все рассказы о саморегуляции пленочного пола – это миф и маркетинговый ход, предназначенный для привлечения новых покупателей

Platinum

Схема термопленки Caleo Platinum отличается от всех остальных видов наличием серебрянных контактов через всю ширину пленки

Это самый дорогой теплый пол из линейки Caleo. Минимальный объем в полквадрата обойдется вам в 45 долларов. Что же вы приобретаете за эти деньги?

За такие деньги из дополнительных «плюшек» вы получите только возможность отрезать пленку любой длины, которая вас устроит. И заявленную производителем саморегуляцию, которая на самом деле ничего не регулирует, а просто дополнительная ненужная защита от того, что вы в центре гостиной вдруг решите установить комод.

Исходя из анализа применения теплых полов производителя Caleo, следует признать, что серия Gold и Platinum – это целиком маркетинговые ходы, не имеющие никаких действительно полезных свойств.

Саморегуляция этих теплых полов на самом деле не экономит электричество, а лишь защищает пленку от перегрева при её неправильном использовании.

Возможность отрезать любую длину (в модели Platinum) тоже на поверку оказывается не таким уж и весомым достоинством, учитывая, что заплатить вам за это придется в полтора раза дороже, чем за модель Grid, а учитывая, что Grid поставляется в трех разных размерах в ширину, то этот плюс становится уж совсем призрачным.

Особенности и достоинства

Компания предлагает потребителю широкий ассортимент продукции, который отличает высокое качество и приемлемая стоимость. Инфракрасные полы передают тепло на поверхность покрытия за счет волн инфракрасного диапазона. Работают они по следующему принципу:

основной работающий элемент – это полосы из карбона, нанесенные на полимерную эластичную подложку;
по краям полотна находятся проводники из меди, которые соединены с карбоном;
излучателем инфракрасных тепловых волн при подаче напряжения, нагревающих напольное покрытие, становится карбон.

Пол Калео выпускается в нескольких модификациях, но всем им присущи:

безопасность работы, которую обеспечивает полимерная пленка-диэлектрик, покрывающая греющие элементы;
удобство монтажной схемы, так как позволяет уложить теплый пол под ламинат самостоятельно;
наличие дополнительных элементов, обеспечивающих работоспособность системы, к примеру, терморегулятор для теплого пола, термостаты, теплоотражающий материал;
равномерность нагревания, благодаря чему тепло распределяется по всему пространству помещения.

Описание продукции Caleo

Калео предлагает для своих клиентов широкий модельный ряд систем для теплых полов – от бюджетных вариантов до премиум класса. Также они предлагают дополнительные элементы для обустройства полноценной конструкции, в число которых входит терморегулятор.

Теплый пленочный инфракрасный пол CALEO

Caleo Line

Пленочный инфракрасный пол данной серии представляет собой продукт, который сочетает в себе надежность, эффективность и доступность. Его стоимость гораздо ниже, чем других моделей такого типа. Мощность термопленки составляет 130 Вт/кв. м. Она предназначена для «сухой» укладки под ламинат, ковролин, паркетную доску и другие напольные покрытия. В комплекте с термопленкой серии Line присутствуют контактные зажимы, битумная изоляция и кабель для подключения к сети. Отсутствует антиискровая серебряная сетка.

Информация о Caleo Line

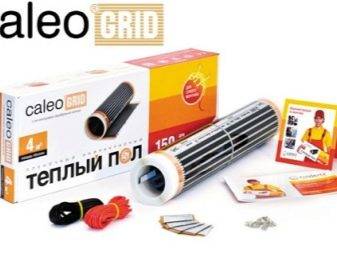

Caleo Grid

Продукция из серии Grid отличается высочайшим качеством, надежностью и разумной ценой. Именно из-за таких характеристик она стала популярной среди покупателей. В данной серии присутствуют две модификации разного назначения. Одна может использоваться в качестве основного источника отопления, другая – дополнительного. В инфракрасных пленочных элементах Grid присутствует антиискровая сетка, полимерное покрытие. Мощность теплого пола – 150, 220 Вт на 1 кв. м.

Caleo Grid технические характеристики

Caleo Gold

Продукция из серии Gold отличается следующими преимуществами:

внедрение антиискровой технологии;
увеличения эффективности и долговечности системы из-за отсутствия нагревания контактов;
наличие функции саморегулирования.

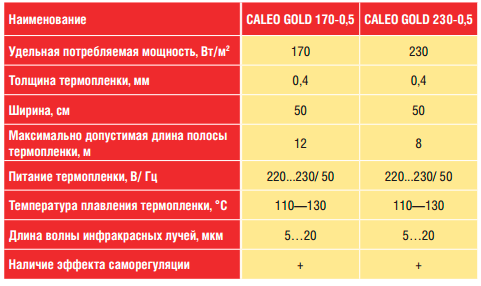

Caleo Gold информационная таблица

Преимущества Caleo

Продукция Калео (система пленочного теплого пола) обладает следующими преимуществами:

монтаж всех элементов конструкции происходит «сухим» способом – без применения стяжки, плиточного клея или любого другого раствора;
нагревательные элементы пленочного типа можно использовать под ламинат, ковролин, линолеум и другие напольные покрытия;
один комплект инфракрасной пленки можно разделить на несколько частей и использовать для подогрева разных зон в помещении. В данном случае необходимо производить разрез на участке, который рекомендован производителем;
толщина образовавшегося покрытия (без декоративной облицовки) составляет не больше 0,5 см;
образовавшаяся конструкция не производит негативного влияния на микроклимат помещения – не сушит воздух, не провоцирует образование пыли;
при эксплуатации теплого пола число отрицательно заряженных аэроионов увеличивается как минимум в 5 раз. Это положительно сказывается на самочувствии и здоровье людей, которые пребывают в данном помещении;
при повреждении какого-то участка не выходит из строя вся система. При необходимости дефектную зону можно легко заменить;
нагревательные элементы Калео равномерно нагревают поверхность пола. Отсутствуют зоны с концентрацией теплового излучения, что позволяет создать максимально комфортную среду;
нагревательные элементы пленочного типа устойчивы к воздействию влаги, не боятся высоких температур (до +110…+130°С), прочные и долговечные;
во время работы инфракрасный теплый пол не производит шума и вибрации;
используя эффективный терморегулятор, можно легко настроить теплый пол под свои нужды. При этом будет наблюдаться ощутимая экономия энергоресурсов;
пленочный инфракрасный теплый пол полностью безопасен для окружающих, поскольку не нужно бояться наличия протечек или перегрузки электрической сети;
благодаря применению нагревательных элементов пленочного типа, удается сэкономить электроэнергию как минимум на 15-20%. Их максимальная мощность 150 Вт на 1 кв. м;
при необходимости инфракрасные нагревательные элементы пленочного типа можно устанавливать даже на потолок или стены;
длительность монтажа теплого пола составляет 2-3 часа. Сразу после установки всех элементов системы можно начинать ее эксплуатацию;
наличие гарантии от производителя. В зависимости от конкретной модели может составлять от 2 до 15 лет.

Плюсы и минусы

С точки зрения специалистов, при точном соблюдении указанных в инструкции условий монтажа, инфракрасный тёплый пол Caleo обладает рядом важных достоинств. Он:

Экономичен. Это касается как процесса укладки, для которой не требуется обустройства бетонной стяжки и сложных слоёв изоляции, так и дальнейшей эксплуатации. Расход электроэнергии значительно ниже, если сравнивать с прочими устройствами обогрева аналогичной мощности.
Надёжен и долговечен. Даже если часть системы получает повреждения, остальная продолжает функционировать.
Экологически безопасен, поскольку не выделяет в атмосферу веществ, способных нанести вред здоровью или вызвать аллергические реакции.
Тонок. После его установки высота пола увеличивается незначительно.

Однако инфракрасная (ИК) плёнка обладает и рядом недостатков, наиболее существенными из которых следует считать:

Значительную стоимость. Несмотря на то что затраты на приобретение материалов окупаются, высокие ценники способны отпугнуть некоторых покупателей, не знакомых с особенностями оборудования.
Сложность монтажа. Если вы решите купить тёплый пол Caleo, нужно понимать, что специалисты, которые будут заниматься его укладкой, должны обладать определёнными профессиональными навыками.

Большинство жалоб на пожароопасность продукции компании из Южной Кореи связано с тем, что в ходе выполнения работ по обустройству системы обогрева были допущены серьёзные ошибки.

Линии продукции Caleo

Platinum снижает расходы на обогрев в 4 – 5 раз

Линейка систем бренда доступна в широком ассортименте. Большинство комплектов, входящих в модельный ряд, монтируются без необходимости устанавливать цементную стяжку. Самые дорогие системы Unimat класса Premium способны эффективно функционировать и под слоем бетона. Каждую линию продукции стоит рассмотреть отдельно, чтобы понять, какой вариант подходит для конкретного случая.

Line. Является бюджетной линейкой, подходит для укладки под линолеум любого типа. Это система с ограниченным функционалом без опции саморегулирования, при этом она потребляет меньше энергии по сравнению с дорогими аналогами – 130 Вт/м2. Ее можно использовать в качестве дополнительного обогрева.
Grid. Представляет собой средний сегмент в плане цены и характеристики, подходит для ламината, ковролина и паркета. Конструкция имеет разделительную сетку из серебра, которая расположена между шиной и излучателем. Система отличается повышенной передачей тепла и может применяться как основной обогревательный источник. Доступна в двух вариантах: 150 Вт/м2 и 220 Вт/м2.
Gold. Работает в более экономичном режиме благодаря опции саморегуляции, которая снижает потребление тока по мере повышения температуры. Покрытия имеют мощность, равную 170 кВт/м2, если термореле включено, общее потребление энергии не превысит 39 Вт, что делает эту линейку достаточно выгодной и бюджетной.
Platinum. Эта система считается самой эффективной и способна снизить общий расход энергии в 4-5 раз. Если температура составляет +10 градусов, мощность пленки будет равна 175, 230 либо 280 кВт/м2. Модели Платинум отличаются от других линеек толщиной покрытия, составляющей 0,4 мм.

Преимущества и недостатки

Пленочный инфракрасный пол «Калео» обладает следующими достоинствами:

Долговечность. Если по какой-то причине вы повредили один или несколько нагревательных элементов, то остальная часть системы продолжит функционировать.
Экономичность. Это касается укладки теплого пола и его использования. Система использует небольшое количество энергии, а ее монтаж не требует заливки стяжки.
Простота укладки. Монтаж изделия можно осуществить за несколько часов. Кроме того, включать и использовать его вы сможете сразу же.
Безопасность. Этот теплый пол не выделяет вредных веществ, а его излучение благоприятно влияет не только на климат в помещении, но и на здоровье жильцов.

Преимущества ИК пленки Caleo Однако инфракрасный теплый пол марки «Калео» имеет и некоторые недостатки:

Достаточно высокая цена системы, которая быстро окупается в процессе использования.
Размещение электрических выводов под напольным покрытием. Если необходимо будет произвести ремонт изделия, то придется срывать облицовку.

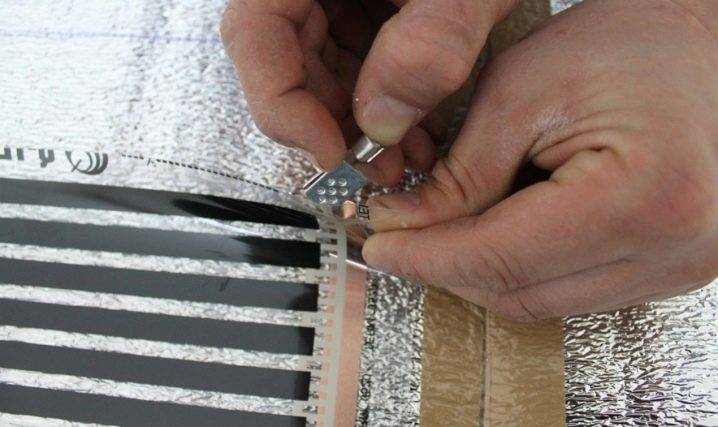

Для того чтобы правильно осуществить монтаж и подключение пленки, необходимо обладать некоторыми техническими навыками.

Как видите, системы теплого пола «Калео» имеют несущественные недостатки. Поэтому представленные изделия пользуются популярностью.

Особенности

Вся продукция Caleo сертифицирована, она изготавливается с учетом самых строгих требований и критериев безопасности. Соответствует европейским и международным стандартам качества. При создании теплых полов используются инновационные технологии и проверенные временем материалы и оборудование, кроме того, разработкой занимаются настоящие профессионалы.

Компании принадлежит множество достижений в своей сфере. Одним из наиболее выдающихся является то, что в Caleo впервые разработали и внедрили особые комплекты пленочных полов для покупки в розницу. Компания также во многом поспособствовала дальнейшему внедрению такого рода пленочных полов во всем мире.

Теплый пол Caleo может считаться отличным дополнением к основному отоплению в доме или квартире. К тому же на сегодняшний день сделать монтаж такого дополнительного отопления не так уж и сложно, многие и вовсе занимаются им самостоятельно в домашних условиях:

Считается, что для монтирования системы теплых потребуется всего несколько часов, кроме того, она может работать сразу же после установки.
По подсчетам специалистов полы от марки экономят до 20 процентов электроэнергии в отличие от других марок, занимающихся выпуском аналогичной продукции.
При покупке специальной пленки вам всего лишь необходимо отсчитать необходимый метраж, а уже потом можно делать разделения на модули. Однако это касается не всех серий теплых полов от марки.

Марка гарантирует долговечность и износостойкость своих товаров даже с течением определенного времени. Благодаря специальным технологиям от марки, которые применяются в процессе создания полов, система может работать постоянно.
При очень сильном повреждении зачастую не приходится менять весь теплый пол, а лишь его отдельные полоски, которые перестали работать по той или иной причине.

Теплые полы от марки прекрасно подойдут для ламината, паркета и линолеума. Даже если в комнате большая площадь, при помощи системы Caleo возможно обогреть каждый ее уголок. Кроме того, теплые полы идеальны и безопасны для установки даже в детских комнатах.
Марка подтверждает, что тепловое излучение от полов не является опасным для человека. Кроме того, теплые полы не создают никаких магнитных и других излучений, которые могут пагубно отразиться на здоровье человека.

Тепловые конструкции для полов Caleo помогут поддержать уровень естественной и оптимальной влажности в комнате, не нарушая нормальный баланс.
Большим плюсом товаров от марки являются приятные цены. Разумеется, конструкции для создания теплых полов просто не могут стоить дешево

Однако марка предлагает вполне приемлемые цены, которые будут по карману многим среднестатистическим покупателям.
Возвращаясь к безопасности, о которой уже было сказано, также важно отметить, что даже при случайном возгорании в помещении система Caleo не будет поддерживать очаг возгорания и никоим образом не станет его источником.

Теплые полы от марки могут стать отличным вариантом для приобретения, где цена полностью оправдывает качество и безопасность товаров.

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

«Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

по спирали;
змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

Смесительные узлы;
Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

Пробка;
Вспененный полиэтилен с фольгированным покрытием;
Фольгированный полистирол;
Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

Как все работает

Саму технологию греющего пола едва ли можно считать новой. Долгое время применялись водяные и электрические системы теплого пола. В первом варианте для нагрева использовался электрокабель, установленном под полом, во втором – движущийся под отделочным покрытием теплоноситель (обычно вода).

Конструкция инфракрасного пленочного пола

Стандартный комплект плёночного пола

Оба варианта имеют свои недостатки и трудности в установке, чего нельзя сказать о современном пленочном поле. Он отличается тем, что обогревает помещение посредством инфракрасных лучей, благодаря чему предметы нагреваются и распространяют тепло в воздухе.

Схема работы инфракрасного теплого пола

Инфракрасный пленочный пол

Работает система следующим образом: по медным кабелям с серебряным напылением (оно предотвращает подгорание) подается напряжение, а упомянутая паста преобразует его в ИК излучение. Характерно, что подключение такой конструкции осуществляется исключительно через терморегулятор.

Цены на инфракрасный теплый пол Heat Plus

~~инфракрасный теплый пол heat plus~~

Таблица. Характеристики ИК теплого пола.

Характеристики теплого пленочного пола	Значение
Мощность	от 0 до 220 Вт/кв.м
Ширина покрытия	500 мм (110 Вт./м.п.); 600мм (134Вт/м.п.); 800 мм (180 Вт./м.п.) и 1000 мм (220 Вт/м.п.),500мм (200Вт/м.п.)-для ИК-сауны
Максимальная температура на поверхности плёнки	60°С
КПД	на 10-15% выше КПД нагревателей металлической группы

Особенности установки теплого пола Caleo

При монтаже пленочного теплого пола Калео необходимо придерживаться следующих рекомендаций:

Преимущества установки тёплого пола Калео

укладка пленки проводится исключительно «сухим» способом без стяжки. Для устройства конструкции производят монтаж изоляции, нагревательных элементов, отделочного покрытия;
при укладке материала во влажных помещениях необходимо тщательно изолировать все поврежденные участки и дополнительно применять заземление;
при устройстве теплого пола рекомендуется использовать все элементы от одного производителя – терморегулятор, клеммы, кабеля и другие;
схема подключения нагревательных элементов к сети детально описана в инструкции от производителя.

Теплый пол от Caleo – лучшее решение для дома, поскольку каждый покупатель сможет найти подходящий продукт. Высокая надежность, эффективность и наличие дополнительных функций – это все то, что получит каждый после покупки.

Описание продукции Caleo

Теплый пленочный инфракрасный пол CALEO
