Теплый пол под ламинат на бетонный пол нюансы проектирования подробный монтажный инструктаж

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

  1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
  2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

  1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
  2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
  3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

  • по спирали;
  • змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

  • Смесительные узлы;
  • Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

  • Пробка;
  • Вспененный полиэтилен с фольгированным покрытием;
  • Фольгированный полистирол;
  • Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

Монтаж пленочного теплого пола под ламинат

При самостоятельном монтаже пленочного инфракрасного теплого пола не нужны различные расчёты и трудоёмкие затраты, даже не специалисту достаточно будет 2-3 часов.

В местах установки мебели нет необходимости укладывать термоплёнку. Высота пола почти не меняется, что особенно актуально в квартирах с низкими потолками.

Для правильной установки достаточно неукоснительно следовать указаниям производителя.

  • В первую очередь необходимо установить теплоотражающий материал металлизированным слоем кверху, чтобы тепло шло в комнату, а не к соседям снизу.
  • Укладка инфракрасной пленки проходит в несколько этапов. Отступите от стен 15-20 сантиметров и приступите к установке модулей, фиксируйте их при помощи монтажной ленты. Ни в коем случае нельзя укладывать их внахлест.
  • Проводами из комплекта параллельно при помощи зажимов подключаются отдельные части термоплёнки, все открытые места соединений необходимо заизолировать битумной изоляцией.
  • На основании прорубается штроба для укладки проводов от термодатчика.
  • Терморегулятор подключают к последней полосе и крепят на стене на высоту около 20 см. Для этого в стене необходимо заранее проделать отверстие под провода и регулятор.
  • После выполнения всех работ по монтажу пленочного пола его необходимо протестировать. Включите и проверьте, чтобы не было перегрева отдельных участков термопленки и искрения в местах подключения.
  • Следующим этапом является укладка толстой полиэтиленовой пленки для уменьшения износа и предотвращения попадания влаги на нагревательные элементы. В дальнейшем на неё будет укладываться ламинат.

Главным преимуществом пленочного пола является то, что на него можно сразу устанавливать ламинат, без каких-либо защитных слоев и креплений. Модули пленочного пола не такие уж и хрупкие, и вполне выдерживают вес человека.

Инфракрасный пол славится своими термонагревательными свойствами и скоростью нагрева помещения.

Монтаж теплого пола


Заливку стяжки под водяной контур следует производить на слой гидроизоляции Помимо правильно выбранного материала понадобится также соблюдать определенные правила во время работы. К тому же необходимо придерживаться порядка выполнения работы, установленного производителем:

  1. Во время работы учитывайте, что отклонение от плоскости не должно превышать 2 мм. Порог водяного пола необходимо начинать с заливки стяжки. Перед этим укладывают гидроизоляцию. Затем, на изоляционный материал производят заливку стяжки и растягивают ее по маякам.
  2. После высыхания кладут теплоизоляцию. В качестве материала лучше всего применить полистирол. Чтобы улучшить подогрев, сверху стелют слой фольги.
  3. Затем переходят к армирующему слою. Его применяют для укрепления стяжки и в качестве основания для установки водяного контура. Чаше всего использую ячейку 15 на 15 см. При желании можно воспользоваться специальными матами, чтобы избежать армирования.
  4. Установка водяного контура. Необходимо использовать специальные пластины и фиксаторы в виде защелок. Также нужно учитывать предельную длину контура и углы поворота.
  5. Процедура повторного нанесения стяжки. Для создания смеси нужно применять специальные добавки, разработанные для водяных поверхностей. Если применить готовую продукцию, можно уменьшить время высыхания раствора.
  6. Создание подложки. Напольный ламинат стелется на заранее подготовленное покрытие. Этот слой позволит избежать неровностей, которые могут появиться во время работы. Толщина подложки может варьироваться от 2 до 5 мм. Выбор также напрямую зависит от способа установки покрытия. Так, если ламинат будет клеиться на стыках, лучше выбрать минимальную толщину.
  7. Монтаж ламината. Подробная инструкция указана в каждой упаковке с материалом. Там подробно изложен каждый шаг, поэтому никаких осложнений возникнуть не должно.

Рекомендуем воспользоваться помощью профессиональной строительной бригады. Хоть монтаж ламината и выглядит простым, существуют определенные нюансы, которые новички зачастую не учитывают. Из-за этого могут появиться скрипы во время ходьбы или конструкция может дать усадку.

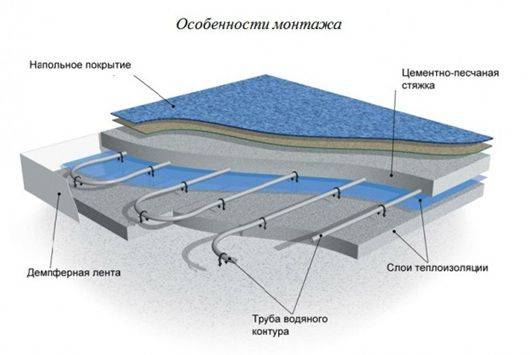

Схема установки теплого пола выглядит следующим образом.

Работы по установке необходимого оборудования

Каждая из используемых технологий имеет ряд особенностей, касающихся проведения монтажных работ. К первому относят конструкции водяных полов. Состоит из системы гибких труб, по которым циркулирует теплоноситель. Трубы должны находиться в слое бетонной стяжки. Пирог должен состоять из таких слоев:

Гидроизоляция. Не стоит забывать и о демпферной ленте, которой обклеивается периметр комнаты.
Теплоизоляция. Зачастую выбор делается в пользу пенопласта, который позволяет добиться наилучшего результата

Необходимо обратить внимание на уровень пола, дабы впоследствии он не отличался от других помещений.
На его поверхности производится установка металлопластиковых труб, которые будут эксплуатироваться в условиях высоких температур. Для крепления используются дюбеля

Понадобится сделать отдельный вывод труб для подключения к самому теплообменнику.
После этого трубы следует залить слоем стяжки, на поверхность которой укладывается ламинат.

Толщина такого пирога составит 5-15 см, в зависимости от используемых материалов. В состав электрического пола входит кабель, на который и возложена функция обогрева. Делается это по принципу преобразования электрической энергии в тепловую. Двухжильный кабель используется для жилых помещений, к тому же уровень его излучения меньше. Для одножильных систем рекомендуется использовать саморегулирующийся кабель. Благодаря этому подогрев поверхности будет происходить равномерно.

Последовательность установки:

  • используемая поверхность очищается от различного мусора. Производится укладка теплоизоляционного слоя. Можно сделать стяжку, но ее толщина не должна превышать 3 см. Для этого понадобится армирующая сетка;
  • поверхность выстаивается не менее двух суток и только после этого можно приступать к монтажу кабеля;
  • при укладке следует неуклонно следовать приложенной производителем инструкции;
  • устройство проверяется на работоспособность и только после этого монтируется терморегулятор и датчик. Верхний слой стяжки составит не более 8 см;
  • укладка ламината производится лишь спустя месяц после окончания предыдущих работ.

Для простоты выполнения необходимых работ, следует приобрести маты, на которых трубы уже закреплены в правильном порядке. Для монтажа понадобится уложить маты и залить стяжку. Инфракрасные устройства также можно использовать под ламинат.

Для его укладки понадобится:

  • теплоотражатель;
  • сама пленка инфракрасная;
  • полиэтиленовое покрытие.

Нюансы эксплуатации инфракрасного пола

Необходимо зарисовать план устройства теплого пола под ламинат, включающий схему расположения полос и проводки. Это поможет не допустить в будущем неправильной перестановки мебели и создания сильного давления на поверхность в местах монтажа теплого пола.

Также нужно будет исключить вероятность повреждения пленки или электропроводки при установке предметов интерьера, требующих сквозного крепления к черновому полу.


Наличие подробной схемы расположения нагревательных полос позволит без снятия ламината определить место, безопасное для сквозного сверления. Проводя такие работы наугад можно испортить систему обогрева и получить удар электрическим током

Электронные терморегуляторы часто снабжены двумя приборами для измерения температуры пола и воздуха. Использовать при программировании системы только датчик воздуха нельзя по причине ограничений по нагреву ламината.

Существует два способа правильно задать алгоритм режима работы теплого пола:

  • Использовать только показания датчика пола. Например, задать включение обогрева при температуре ниже 25 градусов, а выключение – при достижении 29 градусов.
  • Использовать показания обоих приборов. Например, задать включение обогрева при температуре в помещении 23 градуса, а выключение – при достижении или показаний датчика воздуха 26 градусов или показаний датчика пола 30 градусов.

Поломка датчика пола приводит к необходимости его замены с разбором части ламинированных панелей, поднятием гидроизоляционной пленки и поврежденного полотнища обогрева. Чтобы избежать этих трудоемких работ, можно приобрести дополнительный датчик, установить его при монтаже пола в качестве запасного варианта и вывести провод от него к терморегулятору.

Тогда при выходе из строя основного прибора достаточно всего лишь вывернуть в терморегуляторе два провода от неработающего датчика и подсоединить контакты от запасного варианта.

С правилами и особенностями организации инфракрасного отопления деревянного дома ознакомит рекомендованная нами статья.

Теплый пол: достоинства и недостатки

Ламинат – покрытие хоть и довольно красивое, но по сравнению с тем же паркетом кажется более холодным и неприятным, если по нему ходить босиком. Поэтому под ламинат рекомендовано укладывать систему теплых полов. Особенно это касается домов, расположенных в частном секторе, и квартир, находящихся на первом этаже, где холодный воздух снизу очень сильно охлаждает и напольное покрытие. Система теплого пола обеспечит комфортное проживание в таких помещениях всем членам семьи.

Укладка ламината на теплый пол

Водяной теплый пол под ламинат

Теплые полы – это система, обеспечивающая подогрев напольного покрытия, своеобразное отопление. Как ни странно, история этого способа подогрева насчитывает более 20 веков в общей сложности. Подобие современных систем использовалось для обогрева помещений еще в Древнем Риме и Корее в начале нашей эры. Конечно, об электричестве речи не шло, но тогда в некоторых домах печи строились таким образом, чтобы выходящие из них дым и горячий воздух проходили в специальных полостях под напольным покрытием и тем самым прогревали помещение снизу.

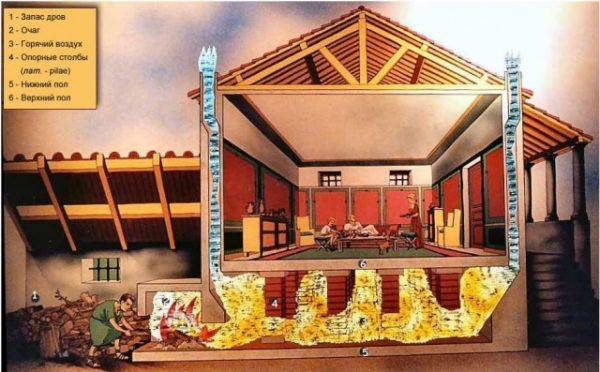

Теплый пол в древнем Риме

Сейчас технологии шагнули вперед – появились современные способы подогрева полов и все они обладают определенными достоинствами:

  • комфортные условия проживания в квартире за счет прогрева напольного покрытия и воздуха в нижней части комнаты;
  • незаметность системы для глаза;
  • возможность использования в любом помещении.

Теплый пол под ламинат

Недостатки у теплого пола практически отсутствуют. К ним можно отнести некоторую сложность монтажа (необходимо укладывать системы под покрытие, и если оно уже было ранее уложено, то его придется разбирать), а также возрастание счетов за коммунальные услуги – электричество или отопление, в зависимости от типа пола.

Именно поэтому речь в статье пойдет лишь об электрических типах теплого пола, использование которых не будет ограничиваться наличием разрешения от управляющей компании на установку. Да и монтаж их гораздо проще, чем водяных систем подогрева.

Укладка ламината поверх пленочного теплого пола

Требования при укладке на бетонную стяжку

Если система подогрева монтируется в бетонную стяжку, то нужно соблюдать требования производителя стяжки и системы. Инструкция по монтажу:

1.      Определить глубину закладки, исходя из технической документации системы «теплого пола».

2.      Расстояние между отдельными подогревающими элементами должно быть не более 30 см, тогда напольное покрытие будет прогреваться равномерно.

3.      После заливки стяжки и установки системы нужно, чтобы основание просохло на всю глубину до 1,5% влажности для цементной стяжки, до 0,3% для стяжки на основе ангидритов.

4.      Подключение системы производится постепенно за 2 недели до монтажа ламината. Можно выждать 3 недели или более после заливки стяжки, затем подключать систему, повышая максимум на 5 градусов в день, за 2 недели дойти до половины мощности, а до полной мощности дойти за два последних дня.

5.      Если изготовитель системы подогрева указал график пуска системы, то следует соблюдать его.

6.      Только после такой проверки, отключения системы можно переходить к укладке ламината, дождавшись пока температура опустится ниже 18 градусов.

7.      После укладки ламинированных полов подогрев включается постепенно, не более чем на 5 градусов за день.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи – они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

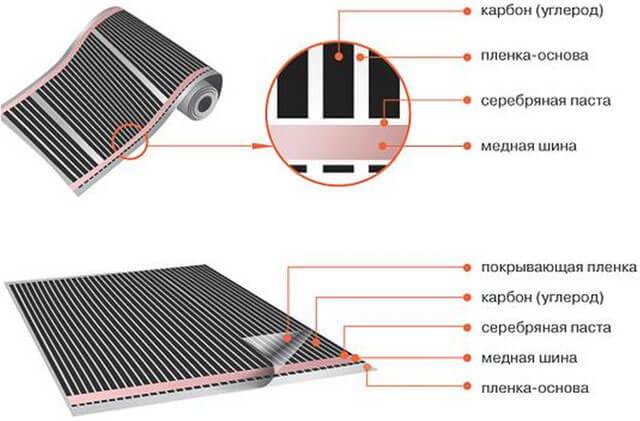

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции

Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Монтаж пленочного пола

Подготовка основания:

  1. Очистите поверхность основания от пыли, грязи, различного мусора.
  2. Старое напольное покрытие можно не демонтировать.
  3. Выровняйте поверхность пола. Перепады по высоте не должны превышать 3-4 мм. Можете это сделать при помощи пенополистирола.

Монтаж пола:

  1. На подготовленное основание уложите теплоотражающий слой серебристой стороной кверху. Прикрепите ее при помощи строительного скотча.
  2. Уложите термопленку. Листы нельзя укладывать внахлест. При монтаже отступите от всех стен на 10-15 см.
  3. Закрепите листы при помощи скотча.
  4. Установите терморегулятор.
  5. Соедините между собой части термопленки при помощи проводов, которые входят в комплект отопительной системы. Подключение должно быть параллельным.
  6. На медные полоски прикрепите зажимы, а места соединения заизолируйте специальной битумной лентой.
  7. Последнюю полосу прикрепите к терморегулятору.
  8. При помощи битумной ленты, прикрепите к внутренней стороне термопленки термодатчик. Под него сделайте отверстие в теплоотражающем слое, а на основании – канавку под провода.
  9. Подключите систему к сети.

Укладка ламината:

  1. Поверх пленочного обогревателя нужно обязательно уложить полиэтиленовую пленку.
  2. Предусмотрите слой из специальной звукоизолирующей пленки под теплый пол.
  3. Укладывайте ламинат с соединением при помощи замка Click, Lock.

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

  1. Составление чертежа и схемы укладки;
  2. Подготовка основания;
  3. Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
  4. Подключение и пробный пуск системы;
  5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

  • Удалить мусор и пыль;
  • Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
  • Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
  • В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

  • Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
  • Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
  • Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
  • Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;
  • Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
  • Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
  • Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

  1. Провода подвести к блоку терморегуляции;
  2. При необходимости использовать штатные соединители;
  3. Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.
