Греющий кабель как теплый пол: преимущества и недостатки

Какой вид нагревателя выбрать, советы пользователей

Выбор системы теплого пола обусловлен условиями эксплуатации, потребностями и возможностями владельца жилья. Судя по отзывам пользователей, лучший вариант — водяные системы залитые в стяжку. Они долговечны, не требуют заметных расходов (только оплата теплоносителя или топлива для собственного котла).

Однако, такие системы требуют трудоемкого и ответственного монтажа. Если надо быстро и без особых сложностей установить нагреватель, лучшим вариантом станут инфракрасные пленочные конструкции. В продаже есть готовые образцы, в комплекте с которыми идут терморегуляторы и прочая аппаратура.

Пользователи хорошо отзываются о следующих марках пленочных нагревателей:

Electrolux ETS 220-10

Caleo PLATINUM 230-0,5 1680Вт

Среди греющих кабелей выделяют:

Warmstad WSS-1115

DEVI DEVIflex 18T (DTIP-18)

Для изготовления водяных теплых полов большинство пользователей рекомендуют использовать отожженную гофрированную трубу из нержавейки. Она не подвержена коррозии, долговечна, способна выдерживать высокое давление и нагрузки при опрессовке.

Особенности и правила монтажа

Какие еще есть отличия монтажа систем теплых полов для улицы, по сравнению с домашними вариантами?

укладка монтажной ленты

На улице применяется шаг 40-50см не более. Это позволяет не сбиваться проводу в одно место, плюс красиво и надежно вытянуть его по заданной траектории.

расположение соединительной муфты холодного конца

Она должна быть расположена обязательно в сухом месте, куда не будут попадать растаявший снег или осадки.

Кроме этого ее не рекомендуется располагать на горизонтальной поверхности. Например, на тех же самых ступеньках.

Кабель при работе постоянно деформируется, то расширяясь при нагреве, то сужаясь при остывании. И если вы поместите в такую горячую зону муфту, то произойдет отслоение изоляции термоусадки, с последующим проникновением влаги и выходом из строя обогрева.

Либо постоянно, ”по непонятным причинам” будет срабатывать УЗО. При этом сами жилы будут абсолютно целыми и изоляция их не поврежденной. Поэтому при внезапных срабатываниях УЗО, в первую очередь проверяйте эту муфту.

Если же соединение холодного конца греющего кабеля с проводами питания делается через распредкоробку, то коробка также должна располагаться в сухом месте, и ни в коем случае не на уровне земли.

Это должна быть вертикальная поверхность стен дома или ограждения.

Если для вас все это кажется трудозатратным, то можно выбрать и экономный вариант. Кто сказал, что нужно обогревать все дорожки покрытые тротуарной плиткой, брусчаткой, крыльцо и ступеньки?

Для обеспечения минимальной безопасности, достаточно сделать подогрев участка на входных ступенях шириной всего 1 метр.

Именно по нему вы и будете свободно подниматься, когда вокруг будет наледь и снег.

Есть подобные системы, основанные на водяных теплых полах, подключаемых к коллектору отопления в виде отдельной петли. Ознакомиться с ними можно из ролика ниже.

https://youtube.com/watch?v=3hMiVxThF3c%3F

Саморегулирующиеся нагревательные кабели

Эти греющие провода перегреваться не будут, что объясняется их специфическим строением. Саморегулирующийся кабель — последовательное соединение огромного количества небольших нагревательных элементов. Каждый из них представляет собой две токопроводящие жилы, между которыми находится полимер. Этот полимер и выделяет тепло. Это не кабель в привычном понимании, а матрица, выполненная в виде провода/кабеля.

Программируемый термостат управляет не только температурой, но и временем работы системы отопления. Вы программируете периоды и ожидаемую температуру. Информация отображается на дисплее. Этот способ управления процессом нагрева является более точным и экономичным, и система практически «не требует обслуживания».

Несмотря на структурные различия, они выполняют одни и те же задачи. Для вашего удобства мы приводим ниже некоторую информацию. Их качество достаточно высокое, а производительность и долговечность – лучше всего на рынке. Технически решение о покупке двухстороннего мата означает, что установщик должен соединить две пары проводов, выходящих из мата: фаза заземления и нейтральная земля.

Саморегуляция такого электропола основана на свойстве полимера: его электрическое сопротивление сильно зависит от температуры. Чем выше температура, тем больше сопротивление. Потому по мере нагрева полимера и увеличения его сопротивления, сила тока, проходящего через элемент, уменьшается, соответственно снижается и количество выделяемого тепла. Таким способом он может регулировать количество тепла, которое выделяет каждый сегмент. Причем температурные показатели соседних элементов друг от друга не зависят.

Дело не в том, чтобы удлинять их во время нагревательной установки. Тщательное удлинение кабелей питания может сократить время отказа системы напольного отопления. Односторонние маты сконструированы таким образом, что на одной стороне нагревательного кабеля маты имеют мощность, а с другой – кабель просто оканчивается. Эта конструкция нагревательного кабеля позволяет легко установить систему подогрева пола, особенно в больших помещениях, таких как кухни или в ванной комнате.

Мы также рекомендуем фольгу для предотвращения зеркал в ванной комнате. Подпольное отопление представляет собой сложную систему напольных электрических каналов или кабелей, покрытых стяжкой. Это очень эффективная технология в том, что она распределяет тепло в помещениях вертикально, снизу вверх, снижая затраты до 40% на счетах за газ или электроэнергию. Другим преимуществом является расширение пространства и его эстетика из-за отсутствия радиаторов.

Свойство замечательное, но стоимость такого кабельного пола будет значительно выше: цена саморегулирующихся проводников в несколько раз дороже, чем резистивных, а способ укладки тот же.

Выбираем теплый пол для конкретных условий

Чтобы окончательно решить для себя, какие теплые полы лучше выбрать, нужно, прежде всего, внимательно изучить основание, на которое эти полы будут настилаться. А то можно выбрать наобум, а потом с огорчением узнать, что данная система обогрева к имеющемуся основанию или условиям не подходит совершенно. Давайте заранее рассмотрим некоторые варианты, которые могут быть.

Какой пол можно использовать если в помещении предполагается заливка стяжки

Если квартира или дом у вас новый или вы делаете капитальный ремонт, то пола как такового там еще нет. Во всяком случае, в большинстве случаев это именно так. В частном доме с автономной системой отопления, можно устроить водяной теплый пол. В квартире же в этом случае монтируют систему обогревающих кабелей. После монтажа той или иной системы все основание заливается цементно-песчаной стяжкой.

Что делать если стяжка уже имеется, а высоту пола увеличивать нет возможности

Здесь лучше всего применить систему мини матов. На старое основание раскатывают такой «коврик» с обогревательными кабелями, спрятанными внутри. Быстро подключив его, можно приступать к укладке декоративного плиточного покрытия. Укладку плитки производят непосредственно на мини маты.

Нанесение клея на маты для укладки керамической плитки.

Возможно в данном случае монтировать и инфракрасные теплые полы. Уложив их на основание, можно сразу приступать к укладке того материала, которым предполагается отделать пол. Но под плитку не стоит монтировать инфракрасный пол, так как клей к нему не пристанет. Однако если имеется сильное желание это сделать, то используйте только сухой способ и на карбоновую пленку положите листы гипсокартона или стекломагния, а затем уже плитку.

Какой теплый пол использовать под ламинат, линолеум и ковролин

Если вы мучаетесь вопросом, какой теплый пол лучше – кабельный или инфракрасный, собираясь стелить одно из этих покрытий, но заливка стяжки не предполагается, то отдайте предпочтение второму. Для ковролина и ламината с линолеумом тоненькая карбоновая пленка – оптимальный вариант. Ее толщина всего 0,3 миллиметра, и только она превосходно прогреет любой из этих материалов.

Когда монтируют полы с подогревом, обычно сразу решают, будет ли в доме какой-то иной источник обогрева, кроме этих полов. Как правило, основная отопительная система уже имеется (или планируется), а теплые полы используют с целью создания дополнительного комфорта. Однако все чаще и чаще теплый пол выбирают в качестве основной системы отопления. Поэтому здесь нужно разобраться какую систему теплого пола использовать в том или ином случае.

#1. Если теплый пол – лишь дополнение к основной системе отопления.

Тут можно позволить себе практически любую из перечисленных выше систем. Естественно, учитывая то, что разные виды теплых полов требуют наличия либо отсутствия стяжки, а также определенного напольного покрытия. Ну, и о том, что водяная система подходит лишь для подогрева пола в большом частном доме с автономной системой отопления, тоже забывать не будем. А в остальном – выбор неограничен.

#2. Если теплый пол – единственный источник тепла морозной зимой.

В этом случае надо запомнить важную вещь: нагреваемая площадь поверхности пола должна составить не меньше, чем семь десятых общей площади. Только тогда в доме будет тепло. Монтируя нагревательную кабельную секцию, нужно как можно ближе друг к другу укладывать соседние витки кабеля. Так мы повысим удельную мощность (рассчитанную на один квадратный метр), соответственно, и отдачу тепла.

Надо заметить, что нагревательные маты, которые жестко собраны, изначально имеют не очень большую мощность. С этим ничего не поделаешь, поэтому они как основной источник тепла не годятся. И определяясь с тем, какой выбрать теплый пол в качестве основного, в сторону мини матов лучше даже не смотреть. А вот инфракрасная пленка, водяной пол или кабели подойдут вполне. При этом в частном доме с автономной системой отопления лучше всего остановится именно на водяных теплых полах. Монтаж их осуществляется во время установки всей системы отопления дома, после чего заливается стяжка и производится дальнейшая отделка.

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения.

Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый кабель (по-другому – саморегулирующийся, «самрег»).

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения.

В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.

Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:

Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.

Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.

Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.

Но есть и недостатки:

  • высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
  • фиксированная длина – нельзя ни увеличивать, ни укорачивать;
  • невозможность замены перегоревшего участка – менять придется полностью;
  • отсутствие регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3°С, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7°С энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью.

Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, +3°С), кабель начинает нагреваться без постороннего участия.

Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности.

Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.

Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально (+)

Два типа пола с подогревом: как работают, чем характерны

Общим для обеих систем является то, что они спрятаны под напольным покрытием, не имея прямого контакта с воздухом комнаты. Так что никакой конвекции, сопровождаемой подниманием пыли, происходить не может. Благодаря этому и воздух не пересушивается, как бывает в случае применения напольных обогревателей.

Водяной теплый пол – удобно не везде разрешено

Теплые полы водяного типа многие выбирают из-за их невысокой стоимости эксплуатации. Ведь электричества они не потребляют, а подключаются к общей системе отопления дома. Так-то оно так, но при их работе повышается потребление энергоносителя (обычно это газ), и маломощный котел может не справиться с нагрузкой, более того котел должен быть автоматическим.

Приходится этот котел менять, покупая более мощную своременную модель. Учтем еще и расходы газа, так что сэкономить (по сравнению с полом электрического типа) получается только при нагреве больших помещений.

Естественно, многим приходило в голову, что проще и выгоднее подключить водяной теплый пол в городской квартире, имеющей центральное отопление. В итоге и расходов-то никаких лишних не появится – красота! Не тут-то было – очень ошибались такие наивные люди, установившие у себя подобные системы. Получилось, что деньги выброшены на ветер. А все потому, что категорически запрещено в домах с центральным отоплением подключать к ним теплый пол. За это еще и штраф берут немалый.

Водяной теплый пол из металлопласта.

Теплые полы, работающие от электричества

Чтобы принять окончательное решение, какой теплый пол лучше – электрический или водяной, нужно поближе рассмотреть и конструкции, работающие на электричестве. Тут есть несколько разновидностей: кабельная система, инфракрасный пол и система мини матов.

#1. Кабельный теплый пол.

Данный тип «подпольного» обогрева представляет собой систему кабелей. Они состоят из отдельных секций, каждая из которых, в свою очередь, представлена экранированным кабелем (с одной или двумя жилами) в двухслойной изоляции. Кабели соединены между собой надежными герметичными муфтами

Все эти предосторожности делают обогревательную систему абсолютно безопасной даже в тех помещениях, где очень сыро

Такая система экономична – для разных комнат можно подобрать разную мощность используемого кабеля. Ведь на кухне или в коридоре совсем не нужен пол мощностью от 150 до 180 ватт на квадратный метр, как для помещений, которые не отапливаются (например, лоджии, балконы). Кухонному полу вполне хватит мощности в 120 ватт на квадратный метр, а для ванной – 140 ватт на квадратный метр. «Кабельные» полы – самые дешевые из всех тех, которые работают на электричестве. Но для них нужна стяжка – это обязательное условие. Из-за нее высота пола увеличивается.

Монтаж кабельного теплого пола.

#2. Что такое нагревательные маты.

Так называют тоже систему кабелей, только очень тоненьких (3 миллиметра или меньше). Закреплены они на сетке из стекловолокна, продаются в рулонах, которые внешне весьма похожи на маты или коврики. Поэтому их и стали называть миниматами. Они крайне быстро монтируются – достаточно лишь раскатать такой рулончик по основанию, а затем подключить кабель к подрозетнику, оснащенному регулятором температуры. Именно этот тип считается самым лучшим теплым полом под плитку. Ведь плиточное покрытие можно клеить непосредственно на миниматы.

#3. Инфракрасный теплый пол.

Если использовать вместо кабелей специальную инфракрасную пленку, то получим инфракрасный пол. Он тоже работает от электрического тока, устанавливаться может даже под ковролиновое покрытие или под ламинат, в бетонной стяжке не нуждается. Причем смонтировать его вполне возможно почти мгновенно – всего лишь за пару часов. А потом можно сразу включать и пользоваться, так как нет необходимости ждать, пока клей застынет, или цемент схватится.

Этот тип «греющих» полов хорош в том плане, что при монтаже абсолютно нет ни грязи, ни пыли. Поэтому его вполне можно смонтировать тогда, когда квартира сияет новеньким ремонтом – ничего не испортится и не запачкается. Причем инфракрасную пленку можно стелить не только на пол, но и на стены. Если хотите, даже потолок на даче можете ею обогреть. Если, конечно, цена вас не отпугнет – карбоновая пленка стоит недешево.

Пленочный инфракрасный теплый пол.

Теплый пол электрический: разновидности кабельного электрического пола, их недостатки и преимущества

Тёплые электрические полы идеально подходят для создания комплексных отопительных систем. Они укладываются в основном под стяжку минимальной толщины.

Кабель бывает резистивный или саморегулирующийся. Причём резистивный может состоять их одной или двух жил, в то время как саморегулирующийся только из двух.

Одножильный провод резистивного типа имеет следующие плюсы:

  • доступная стоимость;
  • высокая максимальная температура нагрева;
  • потребление электроэнергии значительно ниже, чем у двухжильного.

Недостатком резистивных систем является возможный перегрев напольного покрытия и его повреждение. Также данный тип кабелей запрещено укладывать под мебелью. Минусом является и необходимость протяжки кабеля змейкой и присоединения обоих концов к термостату, что не всегда представляется возможным.

Схема укладки и подключения одножильного провода. Показаны все слои, которые требуется смонтировать под отделку полов плиткой.

Двухжильный провод достаточно подключать одним концом к термостату, что существенно упрощает монтажные работы. Особенно такая возможность востребована внутри помещений большой площади. Стоит отметить, что 2-х жильный провод не создаёт значительных магнитных помех как, например, одножильный. Остальные недостатки идентичны.

Саморегулирующий кабель имеет две жилы, расположенные на поверхности, из особого полимера. В отличие от предыдущих типов систем, способен самостоятельно изменять уровень нагрева (зависит от температуры среды).

Конструкция надёжно защищена от повреждений, выполнена таким образом, что перегрев невозможен. Допускается установка под мебелью. При монтаже разрешается создавать несколько контуров любой площади.

Основными недостатками саморегулирующего кабеля являются:

  • высокая стоимость материалов;
  • в системе используются специальные системы пуска и контроля работы;
  • прогрев до заданной температуры происходит намного дольше, чем при использовании других систем тёплых полов.

Также выпускается еще один вид электрических тёплых полов в виде матов. Их применяют для укладки под плитку, поскольку их можно монтировать в стяжку толщиной в 10 мм. За счёт фиксации кабеля определённым образом к сетке, монтажнику не требуется продумывать способ укладки, так как провод проложен на безопасном расстоянии. Если использовать двухжильный, то даже в случае повреждений одной из жил, нагрев всё равно будет. Недостаток — стоимость на 20% выше, чем на однокабельный резистивный пол.

Маты для электрических тёплых полов позволяют быстро монтировать системы отопления. Нагревательный кабель распределён равномерно по сетке на безопасном расстоянии с учётом мощности нагрева.

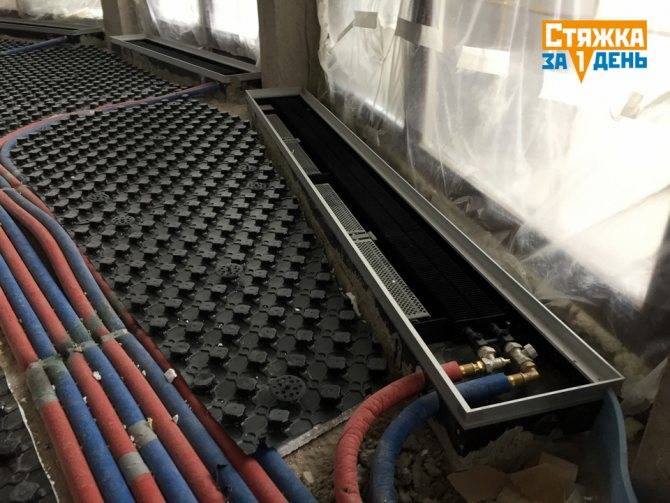

Водяной пол

На самом деле, пол давно уже не водяной, а гидравлический и теплоносителем в нём, как правило, используется не вода. Тем не менее, преимущества его очевидны, и для реализации всех достоинств такого рода отопления дело за малым, а именно технически правильным обустройством тёплого пола в помещениях дома, коттеджа или квартиры. Серьёзные компании с репутацией, как правило, специализируются на монтаже, термоизоляции, разводке, укладке, подключении труб водяного тёплого пола и отопления, его опресовке и запуске в эксплуатацию. После этого к самому тёплому полу претензий, как правило, не возникает. Они, если это специалисты в своей области, а не «золоторукая бригада» сантехэлектроплиточных штукатуров, свою работу выполнили, работу агрегатов отопления, гидравлического тёплого пола наладили и запустили в эксплуатацию. Но грамотно смонтированная, проверенная и запущенная в эксплуатацию система обогрева и отопления не обеспечивает расчётного качественного отопления помещений при некачественном или неграмотном дальнейшем обустройстве и ремонте этого помещения. С требованием к вентиляции, дверям, окнам-форточкам всё более менее понятно и в процессе эксплуатации большинство выявляемых недостатков удаётся если не устранить, то, хотя бы минимизировать, котлы, радиаторы-калориферы, случись чего, починить или, на худой конец, заменить. Однако, с закатанными в стяжку и укрытыми напольным покрытием тёплым полом и магистралями отопления, малейшая проблема влечёт за собой несоизмеримые с монтажом материальные и ресурсные затраты.

Особенности и характеристики кабельного теплого пола


Основным нагревательным элементом современного кабельного пола является электрический кабель, выполненный из особого сплава, который позволяет ему безопасно преобразовывать электроэнергию в тепло. При выборе системы обогрева необходимо учитывать мощность кабеля, которая варьируется в пределах от 17 до 21 Вт/м2. Под плитку или толстую бетонную стяжку рекомендуется выбирать более мощную систему. Для легких отделочных покрытий стоит использовать кабель с меньшей мощностью.

При укладке кабельного теплого пола может быть использован провод двух типов:

  • Резистивный. Подразделяется на двух- и одножильный. Двухжильный кабель отличается более высокой стоимостью и простотой монтажа. Электропровод состоит из двух жил, которые могут быть обе нагревающими или одна нагревающая, а вторая – питающая. Защищает кабель прочная оплетка и экранирующий слой. Одножильный кабель в конструкции имеет металлическую осевую жилу с внутренней изоляцией, наружной оболочкой и экранирующим слоем для защиты от электромагнитного излучения.
  • Саморегулирующийся. Пол с саморегулирующимся кабелем более функционален и надежен в эксплуатации, поскольку количество выделяемого кабелем тепла зависит от температуры окружающей среды. Его можно укладывать без бетонной стяжки под финишное покрытие или под плитку, т.к. ему не страшен локальный перегрев. При высокой температуре в помещении кабель греет слабо, при похолодании выделяет больше тепловой энергии.

Реализуется кабельный теплый пол в катушке, рулонами или матами. Секции пола представляют собой стекловолоконную сетку, на которой кабель уложен в виде «змейки». При монтаже системы сетка может быть разрезана без нарушения целостности электрического кабеля. Для регулирования мощности кабельного пола предназначен терморегулятор, который крепится на стене.

Терморегулятор для обустройства теплого пола может быть программируемым или с ручным управлением. Для современных систем обогрева, использующихся в квартирах и частных домах, широко востребованы программируемые терморегуляторы, которые не только быстро реагируют на изменение температуры площади нагрева, но и способны автоматически менять схему обогрева.

Комплектация кабельного теплого пола также включает термодатчики – устройства, которые предназначены для передачи регулятору информации об уровне нагрева напольной поверхности. При монтаже системы под плитку, керамогранит, ламинат или паркет используются специальные внутренние и наружные датчики. Внутренние устанавливаются между проводами, а внешние внутри корпуса регулятора.


Кабельный пол по принципу функционирования может быть:

  • Прямого действия. Обеспечивает быстрый равномерный нагрев помещения, при монтаже системы используется электрический кабель невысокой мощности, который монтируется в бетонную стяжку малой толщины. Системы прямого действия используются как для основного, так и вспомогательного обогрева отдельных зон.
  • Аккумулирующего. Наиболее экономичная система, укладка греющего кабеля высокой мощности проводится в стяжку большой толщины, которая на протяжении длительного времени сохраняет и отдает тепло. Наличие термостата позволяет запрограммировать систему на работу в определенные периоды.

Рекомендации и правила монтажа

Полезные советы от профессионалов в данном случае, никогда не будут лишними. Исключить стоит пересечение кабеля, образования петель. Дугообразный контур напоминает путь из начала в конец.

Никаких соприкосновений с остальной частью. От металлических конструкций расстояние минимум 5 см. Деревянные могут находиться в трех. Остальное по личным требованиям. Источники тепла минимум в 50-60 см.

Шаг укладки это 6-10 внешних диаметров электрического провода. То есть, 2,8*6=16,8 см. При этом горячая часть помещается в изоляционный материал. Ничего напрямую в сеть не подключается. Для этого есть регулятор.

Он обеспечит правильное функционирование без каких-либо сторонних сложностей/проблем. Соединение с помощью клем. Их обжимают с дальнейшим изолированием. От скачков напряжения выбирают бесперебойник или автомат.

Все это залог успешного функционирования всей системы. Конкретный выбор, это дело людей в их индивидуальных ситуациях. Все советы по этому поводу неправильные. Исключением станут меры обеспечения безопасности со стороны работы электричества в целом.

Схема теплого электрического пола

Системы теплого пола электрического значительно проще водяных. Функцию управления берет на себя регулятор. На нем выставляется нужная температура, и по сигналам термодатчика происходит подача и отключение напряжения к нагревательным элементам.

Схема системы теплого электрического пола

Монтаж в слой стяжки

В стяжку могут монтироваться кабели, кабельные маты и стержневой инфракрасный теплый пол. Перед укладкой и после следует проверить сопротивление греющих элементов и сравнить его с паспортным. Допустимой величиной считается различие в 10 %. Укладка производится преимущественно змейкой (рис. ниже).

Укладка одножильного и двухжильного кабелей теплого пола: 1 – греющий кабель; 2 – силовой кабель; 3 – соединительная муфта; 4 – провод термодатчика; 5 – термодатчик

У саморегулирующегося кабеля не нужно замыкать проводники между собой на конце, поскольку ток течет в поперечном направлении через полупроводниковую матрицу, расположенную между ними.

Подготовка для разных систем теплых полов одинаковая:

  • Сначала стены помещения оклеиваются внизу по периметру демпферной лентой.
  • Затем укладывается гидроизолирующая пленка, а на нее – теплоизоляция. Если снизу расположено отапливаемое помещение, достаточно толщины 3-4 мм. На первом этаже толщина плит утеплителя берется до 50 мм.
  • Стыки закрываются монтажным скотчем.
  • Кабель фиксируется специальными зажимами.
  • Шаг витков составляет 8-15 см и выбирается согласно расчетам.
  • От стен делается отступ около 10 см, а от труб – до 15 см.
  • Соединение с силовым кабелем производится с помощью муфты и размещается в зоне стяжки.
  • Температурный датчик следует положить в гофре между витками кабеля.
  • Кабель заливается слоем стяжки.
  • При этом контролируется отсутствие пустот, иначе может произойти локальный перегрев нагревателя. Для повышения пластичности в цемент добавляют 1 кг клея ПВА на мешок.
  • Для отделки под плитку делается дополнительная финишная заливка выравнивающей стяжки.

Монтаж в слой плиточного клея

Можно размещать теплый пол под устройство кафельной кладки в слое плиточного клея. Меньше всего проблем существует с тем, как уложить теплый пол из кабельного мата. Он представляет собой резистивный одножильный кабель, прикрепленный к полотну армирующей сетки змейкой. Небольшая толщина нагревательного мата позволяет монтировать его в слой плиточного клея. В результате слой «пирога» составляет 30 мм.

Теплый пол под плитку

Подготовка основания производится так же, как перед монтажом кабельного теплого пола. Здесь часто применяют заливку выравнивающей стяжки, поскольку под плитку требуется ровная поверхность.

Поверхность основания размечают с учетом отступов. Маты раскатывают по основанию от места расположения терморегулятора. На поворотах армирующую сетку разрезают, а провод поворачивают в нужном направлении.

После укладки и подключений к терморегулятору измеряется сопротивление кабеля и сравнивается с паспортным. Затем подается питание и в течение 1 мин проверяется работоспособность системы.

Клей укладывается тщательно и небольшими порциями, чтобы не было полостей. Слой должен полностью накрывать нагревательный мат. Сверху кладется керамическая плитка, которую слегка вдавливают в раствор. Толщина слоя составляет 8-10 мм.

После полного высыхания клея можно включать напольный обогрев.

Монтаж инфракрасного пленочного теплого пола

Перед монтажом составляется план расположения полос термопленки, соединений и датчиков. Теплоизоляция укладывается на всю площадь помещения, а термопленка – только в места подогрева.

Под терморегулятор и датчик заранее находятся и отмечаются места их расположения. Если прибор встроенного типа, под него и под кабели следует проштробить места их размещения.

Термопленка укладывается на чистое и ровное основание сверху слоя теплоизоляции. При необходимости ее разрезают по специальным линиям или посередине между поперечными полосами нагревателя. К основанию и между собой пленка крепится термоскотчем. Нахлест полосок друг на друга не допускается.

Схема укладки и подключения инфракрасного пленочного пола

Соединения производятся с помощью клемм. Силовые провода утапливаются в канавках, вырезанных в слое утеплителя. Датчик соединяется с термопленкой скотчем и размещается в углублении.

Уложенный теплый пол закрывается сверху полиэтиленовой пленкой и фанерой, а затем делается финишное покрытие: линолеум, ламинат, ковролин.
