Кабель канал для электропроводки: виды конструкций и их классификация

Правила и хитрости монтажа

Сами по себе пластиковые кабельные каналы нетрудно смонтировать даже не очень опытному мастеру. Установка этих моделей имеет в большинстве случаев стандартные решения. Но если работа сопряжена с прокладкой основных проводов, лучше хотя бы проконсультироваться с электриком.

Простая прокладка

Проложить на вход в дом уличный канал или протянуть телефонный провод недолго. Нет запредельных сложностей и в решении более трудоемких задач. Основные принципы здесь те же, что и почти в любой работе: точность и аккуратность.

Кабельные короба устанавливаются так:

  1. Разметить стены и, при необходимости, потолок. Желательны строго горизонтальные или вертикальные линии.
  2. Освободить первый лоток от крышки.
  3. Начать крепить каналы по одному, подрезая по размеру с учетом длины линии, ее конфигурации.
  4. Каждую часть сети отрегулировать (с помощью уровня, по высоте и для соблюдения иных параметров).
  5. Сделать отверстия для дюбелей или наметить точки вхождения саморезов.
  6. Закрепить первыми или вторыми приспособлениями. Дюбеля и саморезы лучше брать с широкими шляпками. Можно использовать и шайбы.
  7. То же можно сделать, используя «жидкие гвозди», хороший клей с быстрым схватыванием или надежную двухстороннюю клейкую ленту.
  8. Поместить внутрь провода.
  9. Установить крышку.
  10. Оборудовать вход на конечную точку (например, розетку).

Сверлить стены вроде бы и необязательно, это тяжелая и грязная работа. Но установка дюбелей или саморезов куда надежнее, чем клеевой способ. Такие линии будет легче снять, а посаженные на клей отойдут вместе с обоями. Да и исправить ошибки при монтаже с клеем будет сложнее.

Важные тонкости

Как и в другом труде, в прокладке линий есть свои тонкости. В частности, металлические изделия можно использовать и дома. Их логично применить для стыковки плинтусных систем через дверь. Помимо всего прочего, это позволит сократить общую протяженность сети.

Есть и другие «мелочи», которые могут пригодиться:

  1. Крепеж стандартного по длине лотка (двухметрового) при ровной стене осуществляется в трех местах — по краям и посередине. Если же поверхность не идеальна, число таких точек лучше увеличить.
  2. При использовании дюбелей или саморезов есть риск повредить лоток. Понизить его можно: для этого изначально нужно пробурить отверстия меньшего диаметра.
  3. Лоток в ходе монтажа может сползать вниз, сдвигаться в стороны. На время его можно закрепить клейкой лентой.
  4. Если сам монтаж осуществлять на ленту, под нее нужно подготовить основу. Плоскость должна быть чистой, обезжиренной. Можно воспользоваться простейшей пропиткой.
  5. Основу канала и крышку нарезать при подгонке необходимо отдельно. Предварительно их соединяют, выравнивают. Отметки наносятся карандашом или фломастером, следы которых легко стереть. Затем разъединяют и режут.
  6. Резать нужно канцелярским ножом (при маленьких габаритах), мелкой ножовкой по металлу. Края можно зачистить «нулевой» наждачкой.

В моде сейчас декоративные кабель-каналы для наружной проводки. Интересного эффекта можно достичь при использовании прозрачных лотков. В них вместе с линейными проводами несложно проложить и светодиодную подсветку.

Прокладка коробчатых систем, вместе с заменой электропроводки, часто является лишь одним из этапов большого комплекса работ. Это, какой бы ни был, ремонт помещения. Это по силам обычному человеку, но требует времени и серьезного подхода. Современные технологии значительно облегчают этот труд, но то, насколько качественным будет результат, зависит только от самого мастера.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

  • заклепки;
  • саморезы;
  • специальный клей;
  • винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

  • переходники;
  • соединители L- или Т-образной формы;
  • заглушки кабель-канала;
  • углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

  • компьютерные;
  • силовые;
  • телевизионные;
  • телефонные;
  • слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

  1. Долговечный результат.
  2. Безопасность и практичность.
  3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
  4. Эстетически привлекательный внешний вид.
  5. Экономичность.
  6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

  • простая система монтажа;
  • высокий уровень пожарной безопасности;
  • большой выбор цветовых решений;
  • наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

  • облегченный вес конструкции;
  • устойчивость к коррозийному воздействию;
  • простая система фиксации;
  • для монтажа крышки не требуется использование инструмента;
  • доступная стоимость;
  • высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
  • не требуется особый уход;
  • материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
  • не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Порядок крепления кабель-канала к стене

При строительстве нового дома или капитальном ремонте электрическую проводку монтируют внутри стен, закрытым способом. Эти работы сопровождаются нарезанием штроб. А что делать, когда материал стены не подходит для скрытия проводов (например, в деревянной бане), нет желания пылить или требуется запитать вновь установленный прибор?

В этом случае электропроводка монтируется открытым способом. Оптимальным вариантом будет использование электротехнического короба. Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах.

Классификация кабельных каналов

Использование кабель канала позволяет закрепить кабель на основании из бетона, кирпича, дерева, гипсокартона, пеноблока, камня.

При этом способы прикрепления будут разными.

В зависимости от помещения, схематического расположения линий проводки и количества проводов в них рекомендуется применять короба различного вида.

Детальная классификация их представлена в таблице.

Рынок позволяет подобрать изделия под конкретные условия эксплуатации.

Самым дорогим вариантом являются алюминиевые, наиболее дешевым – пластиковые. Последние в любом случае следует брать, которые не горят, а плавятся.

Подготовка к монтажу, разметка поверхностей

Открытый монтаж предъявляет повышенные эстетические требования: все должно быть «ровно и параллельно». В этом случае короб закрепляют по линиям предварительной разметки. Ее проводят при помощи уровня (лазерного или водяного, строительного), угольника, рулетки, отбивки, линейки, карандаша (маркера).

Инструкция по монтажу Установите короб по нанесенной разметке

Вот как правильно поделить процесс на этапы:

  • первоначально составляется схема прокладки электропроводки оптимальным образом,
  • линии на стене наносятся отбивкой по уровню, все разветвления – строго под прямым углом,
  • на них карандашом, согласно имеющемуся плану, отмечается расположение распределительных коробок, розеток, выключателей,
  • необходимые корректировки вносятся по ходу работы.

Повороты и углы можно сделать самостоятельно

В конце следует подсчитать длину разметочных полос, число установочных точек, поворотов, углов. Это позволит заказать точное количество рабочего материала.

Повороты, углы можно приобретать, как в готовом виде, так и изготавливать из кабельного канала самостоятельно. Использование первых приводит к увеличению расходов. Но работа на сложных участках ускоряется, внешний вид трассы получается лучше, чем при использовании самодельных.

Самостоятельное изготовление потребует дополнительного применения герметиков для заделки швов.

При наличии лазера можно не делать разметку

Короба для монтажа можно нарезать предварительно (для большого участка) или по ходу действия. Первый случай начинается с точных замеров рулеткой по разметочным линиям.

Потом нарезают рабочий материал на нужные отрезки, чтобы после его установить. Здесь важна точность измерений.

Легче работу выполнять по схеме: примерил – отрезал – закрепил.

Нанесение ровных линий разметки и использование готовых комплектующих позволит прикрепить кабель канал, не портя красоты помещения.

Способы закрепления

Крепление кабеля к стене выполняется различными способами. Выбор определенного варианта зависит от состава рабочей поверхности. Используемые материалы, работа с ними рассмотрены в таблице.

Порядок крепления кабель-канала к стене Перед тем, как крепить кабель канал к стене, особенно самостоятельно, желательно разобраться во всех нюансах и узнать тонкости работ.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

НаименованиеОсобенностиСферы применения
МиниКороба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 ммЧаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольныеОвальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки.

Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см.

Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.

Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющиеМагистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные.

Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников.

Габариты от 10×6 см до 1×2 см.

Применяются в любых бытовых помещениях.
Перфорированные с открытым доступомСделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольныеКрепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см).

К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам.

После демонтажа плинтусного кабель-канала, его можно повторно использовать.

Офисы, административные здания, квартиры и частные дома.
ГибкиеСборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели.

Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой.

Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени.

По диаметру можно встретить следующие подтипы:

  • для телефонных линий — 1.6 см;
  • к розеткам и выключателям — 2 см;
  • подведение к электрощитам и распределительным коробкам — 2.5 см;
  • при соединении проводов между этажами — 5 см.
При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолкомУстановка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см.

Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.

Любые офисные и жилые помещения.
Прозрачные с подсветкойВнешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочныеСделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

ПрофильРазмер (ширина × высота), ммПолезное сечение, мм2Толщина стенок, мм
 12х12 130
 15х10 135 1
 16х16 230 1
 20х10 180 1
 25х16 360 1,1
 25х25 563 1,1
 40х16 576 1,3
 40х25 900 1,3
 40х40 1440 1,3
 60х40 2160 1,7
 60х60 3240 1,7
80х4028801,7
80х6043201,7
100х4036002
100х6054002

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

  1. Нет нужды штробить стены для укладки проводов.
  2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
  3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
  4. Монтаж магистрали выполняется максимально быстро.
  5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

  1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
  2. Короб «забирает» у стены несколько сантиметров пространства.
  3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
  4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Сопутствующие элементы для кабельных каналов (аксессуары)

При монтаже необходимо использовать сопутствующие элементы (аксессуары), которые зачастую реализуются в комплекте кабельных каналов – к ним относятся, в частности, уголки различных типоразмеров, различные переходники и заглушки. Используя эти аксессуары монтажные работы по прокладке займут значительно меньший период времени и качество выполняемых монтажных работ значительно улучшится.

Кроме того, для кабельных каналов предусмотрены разнообразные отводки-стыковки, позволяющие с легкостью защелкнуть на канале распределительный пункт, переключатель или розетку т.п. Но это применение доступно не для всех типоразмеров. Кроме того, допустимо подключать классические розетки и переключатели, встроенные в стену снаружи и к которым требуется проложить небольшие кабельные каналы от основного канала.

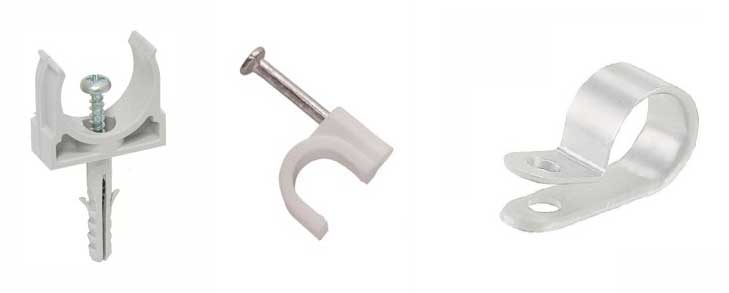

Крепление с помощью клипс

Эти элементы крепежа являются довольно востребованными при открытой прокладке кабеля. Клипсы после установки смотрятся довольно аккуратно. Они могут быть различного размера, формы и быть металлическими или пластиковыми,

Простой вариант имеет вид дужки, с обеих сторон которой имеются отверстия под дюбеля или саморезы. Хорошая и простая конструкция, но есть небольшой минус — для установки необходимо  сверлить два отверстия. Это несколько увеличивает время монтажа.

Металлические клипсы

Изготавливают из металлической полосы. Для установки вначале «оборачивают» ею кабель, совмещают отверстия и закрепляют на поверхности. Использовать можно и на стене и на потолке. Для последнего неудобны только тем, что надо сверлить много отверстий.

Пластиковые клипсы

Применяют в основном для монтажа кабелей в гофрах для скрытой и наружной прокладки. Для различных диаметров труб имеются соответствующие размеры клипс. На бетонные стены их монтируют при помощи дюбелей, а на деревянные поверхности – с помощью обычных саморезов.

 Установку можно выполнять как для одного кабеля, так и совмещать несколько штук, для крепления пучка проводки. Конструкция клипс позволяет собирать их в единый блок. У каждой с боковой стороны имеются замки (специальные пазы), с их помощью производят надежное соединение клипс друг с другом. Разводка с помощью этих элементов получается аккуратной и ровной.

Самоклеящаяся клипса

Применяют для крепления кабеля или провода различной формы, могут быть выполнены в пластиковой или металлической форме. Поверхность, куда она будет крепиться, должна быть очищена от всякой пыли и грязи. У клипсы на тыльной стороне имеется односторонняя липкая лента. Такой крепеж применяется для крепления кабеля на пластиковые панели или мебель. Отпадает необходимость в сверлении отверстий в дорогостоящих или хрупких материалах.

Клипсы с гвоздем

Изготавливаются в виде пластиковой скобы, сбоку которой имеется отверстие для гвоздя. По форме могут быть самыми разными. Используют для открытого монтажа на деревянных и аналогичных по плотности стенах. На фото выше.

Такое крепление очень быстрое и удобное. Им часто пользуются, когда надо пробросить по плинтусу телефонные, телевизионные и другие кабели малого сечения.
