Гофра для электропроводки: виды, характеристики и монтаж электропроводки в гофре

Кабели, пропущенные в гофру, не должны укладываться плотно – существуют определенные ограничения по заполнению полости трубы

Таблица ниже показывает стандартные размерные параметры большинства гофрированных труб:

Внешний диаметр гофрированной трубы, ммВнутренний диаметр, ммДлина в стандартной заводской бухте, м
1610.750 или 100
2014.150 или 100
2518.325 или 50
3224.325 или 50
4032.515
5039.615
6350.615

А размещенный ниже калькулятор позволит очень быстро рассчитать, какое допустимое количество тех или иных проводов (кабелей) допускается разместить в гофротрубе. Необходимо будет только указать стандартный внешний диаметр выбранной гофры, а также внешний диаметр планируемого к укладке кабеля (провода) круглого сечения, или толщину и ширину — для плоских разновидностей. Эти размеры могут указываться в паспортных характеристиках кабельной продукции, но их несложно измерить и самому – штангенциркулем или даже просто линейкой.

Калькулятор расчета допустимого количества кабелей (проводов) в гофре

Перейти к расчётам

Выбор диаметра гофрированной трубы зависит также от конкретной области ее применения:

  • Проводка, идущая к осветительным приборам, как правило, укладывается в гофру диаметром 16 мм.
  • К выключателям и розеткам используется трубка диаметром не менее 20 мм.
  • От центрального распределительного узла до промежуточной коробки, а также от щитка — не менее 25 мм.
  • Соединение силовой линией двух электрических щитков — гофра не менее 32 мм.
  • Кабели, проходящие через межэтажные перекрытия, должны быть заключены в жесткую гофру диаметром не менее 40 мм.
  • Монтаж кабелей с невысокой нагрузкой (сигнальные кабели, антенна, интернет, стационарный телефон и т.п.) — не менее 25 мм.

Стоимость гофрированной трубы

Точную стоимость гофрированных труб лучше узнавать в регионе, где они будут приобретаться. Причем, стоимость на одно и то же изделие может варьироваться, поэтому, уточнив необходимые характеристики гофры и определившись с выбором, цену на конкретное изделие лучше всего узнать по месту приобретения.

В целом же можно сказать, что самой доступной по стоимости является гофрированная труба, изготовленная из поливинилхлорида (ПВХ), далее идут ПНД и ПП, самым дорогим вариантом остается металлическая гофра.

Трубы, в которые установлена проволочная протяжка, стоят несколько дороже, но ее наличие значительно сократить время монтажных работ. Так что эта назначительная переплата пойдёт только на пользу, не стоит от нее отказываться.

Приобретая гофру, необходимо обратить внимание на толщину стенок — она должна быть одинаковой по все длине, а также на однородность окраса изделия. Эти факторы говорят о качестве изделий

Чем отличаются трубы ПНД от ПВХ?

Трубы из ПНД и ПВХ используют для обустройства трубопроводных систем, канализаций, отопления. Первые создаются из полиэтилена низкого давления, вторые производятся из поливинилхлорида. И тот и другой материал обладают достаточно высокой прочностью, жаростойкостью, но есть между ними и различия.

Основные отличия ПВХ от ПНД:

  1. Поливинилхлоридные трубы плохо переносят низкие температуры от -10 градусов. От мороза они теряют пластичность, покрываются трещинами, деформируются, мелкие частички материала попадают в воду, засоряя трубопровод. Изделия ПНД спокойно выдерживают температуру до -60 градусов по Цельсию;
  2. ПВХ трубы более просты и дешевле в монтаже. Их не нужно сваривать в стык, как полиэтиленовые трубопроводы. Они соединяются элементарным раструбным образом;
  3. Стоимость большинства ПНД выше, чем цена изделий из поливинилхлорида;
  4. ПВХ и полиэтилен низкого давления используются для транспортировки жидкостей. Это могут быть и такие агрессивные материалы, как: кислота, щелочь, соли. Однако трубы ПНД, в отличие от ПВХ, также можно применять и для перемещения твердых, сыпучих сред;
  5. Несмотря на достаточно высокую прочность обоих материалов, ПВХ уступает в этой характеристике;
  6. Материал, из которого производят ПНД трубы, инертен. Он не вступает в реакцию с внешней средой, не выделяет в нее никаких вредных веществ. Полиэтилен абсолютно безвреден для человека. ПВХ же со временем начинает разлагаться и насыщает окружающий воздух сложными хлоридами, токсичными для человека. Как правило, при производстве элементов будущего трубопровода используют непластифицированный ПВХ (НПВХ). Такой материал безопасен и не выделяет в воздух вредных веществ.

Не смотря на всю простоту выбора между двумя типами труб, есть множество ньюансов, которые вы самостоятельно не решите. За советом всегда лучше обращаться к профессионалам, таким как . На их сайте представлен огромный ассортимент продукции для водоснабжения и водоотведения как малых размеров, применяемых в быту, так и больших – используемых в крупных водоводах. Например всегда в наличии есть очень популярная и не дорогая труба ПНД 32 мм или канализационная ПВХ труба до 315 мм. В любом случае, выбор только за Вами, а совет и качественная работа за профессионалами.

Разница в сфере использования

Помимо различных физических характеристик, сравниваемые трубы имеют отличия в сфере использования. ПВХ элементы востребованы при обустройстве бытовой безнапорной канализации, ливневок, водостоков и систем водоснабжения. ПНД изделия используются для монтажа дренажных систем, канализаций напорного типа, для перемещения газа и защиты проводов, кабелей. Полиэтиленовые трубы применяют для обустройства как питьевого, так и технического водопровода.

Что выбрать?

Оба варианта труб достаточно надежны. Они исправно функционируют на протяжении 50-60 лет. Их используют для обеспечения городских коммуникаций, в сельском хозяйстве и промышленности. Выбор того или иного варианта зависит прежде всего от поставленной задачи. ПВХ лучше использовать внутри помещений, где не бывает низких температур, например, при организации напорной сети в подвале. Для обустройства наружных инженерных систем, более уместным будет применение труб из ПЭ.

o-trubah.com

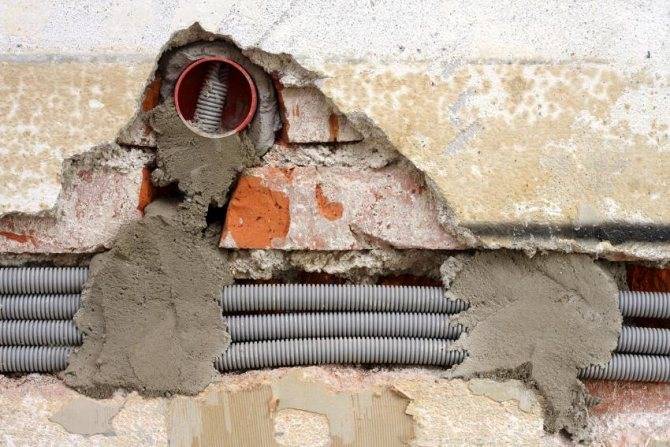

Штрабы, прорезанные в бетонной стене под гофрированные трубы электропроводки.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

  • Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры. Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат. Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.
  • Неизбежно удорожание работ по проведению проводки из-за приобретения:

— самих гофрированных труб;

— крепежных элементов;

— распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

Технические характеристики

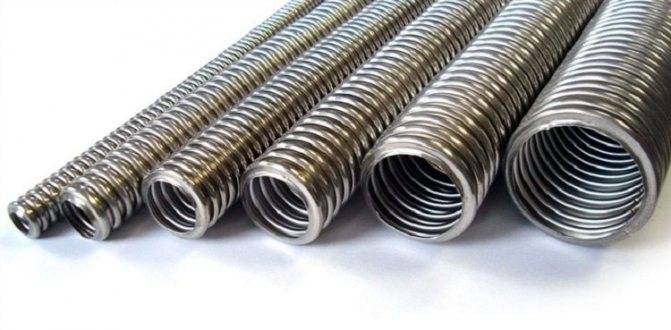

Характеристики гофрированного металлического рукава для электромонтажных работ включают в себя общие преимущества и недостатки, а также особые значения, важные для специалистов.

К преимуществам гофры из металла относятся:

  • предельная прочность и устойчивость к различным механическим, температурным воздействиям, влаге и ультрафиолету;
  • длительный срок службы (до 50 лет);
  • простота монтажа;
  • биологическая инертность (трубы не привлекательны для грызунов, насекомых, грибков);
  • диэлектрические свойства, защищающие от поражения током;
  • противопожарные свойства (металл – негорючий материал);
  • стойкость к агрессивным средам;
  • экологическая чистота и безопасность при нагревании (нет эмиссии токсических веществ под воздействием высоких температур, как в случае с полиэтиленом);
  • небольшой вес.

Недостатков у металлической гофры немного:

  • более высокая стоимость по сравнению с аналогами из ПВХ и пластика;
  • увеличение срока электромонтажных работ;
  • риск скопления конденсата внутри рукава и последующего снижения сопротивления изоляции проводов.

При выборе гофры стоит обращать внимание на обозначения производителя. Все изделия предназначены для определённых диапазонов температур, что должно быть указано на упаковке или непосредственно на трубе

Минимальные температурные значения для использования гофрированной трубы могут колебаться от -45 до +5°С, максимальные – в диапазоне +60…+400°С.

В магазинах встречается металлическая гофра диаметром 16, 20, 25, 50 и 63 мм. Это наружный диаметр трубы, принятый для условного обозначения всеми производителями. Внутренний диаметр обычно на несколько миллиметров меньше, в зависимости от толщины стенки рукава.

Рекомендуем ознакомиться: Кожух оцинкованный для изоляции и защиты труб от повреждений

В продажу изделия поступают в виде бухт – объёмных намоток материала от 15 до 100 метров.

Что такое гофра и где она применяется

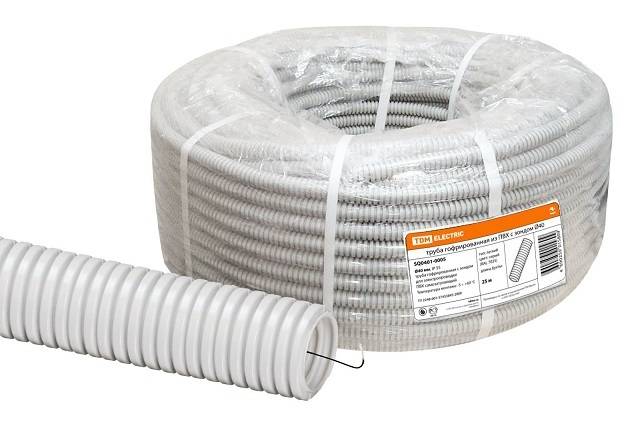

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Виды гофротруб для прокладки электросетей

Гофра для кабелей подбирается, в зависимости от особенностей каждого отдельно взятого проекта, может различаться как материалом, использованным для ее изготовления, так и конструкцией и дизайном.

Виды конструкций гофрированных труб для кабеля

Гофрированные трубы для проводки бывают:

  1. Однослойными (имеют единую стенку между внешней и внутренней поверхностью изделия).
  2. Двухслойными (внутренний слой, обычно представляющий собой гладкую полимерную трубку, помещен в гофру).

Особенности технических характеристик гофры для электропроводов

В зависимости от предполагаемых условий эксплуатации и особенностей монтажа гофротруб, при реализации проектов различают следующие типы изделий:

  1. Легкие. Способны выдерживать нагрузки до 320 Н/5 кв. см. Имеют малую толщину стенок, за счет чего обладают высокой степенью гибкости. Оптимальны при обеспечении внутренней проводки помещений. Легко монтируются, повторяя геометрию поверхностей, и сокращая тем самым трудозатраты рабочих. Легкие гофротрубы используются в ходе проведения проводки под различными типами внутренней обшивки.
  2. Средние. Справляются с нагрузками до 750 Н/5 кв. см. Обладают хорошей гибкостью, достаточно прочны для монтажа внутри стеновых штроб.
  3. Тяжелые. Могут эксплуатироваться при нагрузке до 1250 Н/5 кв. см. Изделия имеют утолщенные стенки, обеспечивающие их повышенную прочность. Используются при инсталляции кабелей под бетонной или цементной стяжкой, а также в ходе уличных работ по укладке траншейных магистралей.
  4. Сверхтяжелые (армированные). Выдержат от 4000 Н/5 кв. см и более. Двухслойная конструкция имеет внутреннюю часть из стальной проволочной спирали и оболочку из пластмассы. Подходят для монтажа кабелей в уличных условиях (в том числе, для прокладки подвесных и подземных коммуникаций).

Дифференцируются гофротрубы для электропроводов и по диаметру, а также по способу их расфасовки.

Пластмассовые негорючие гофры выпускаются в нескольких вариантах диаметра поперечного сечения, варьирующихся в пределах от 16 до 32мм по внешнему краю изделия. Выпущенные в соответствии с ГОСТом гофротрубы из пластика имеют следующее соотношение внешнего диаметра к внутреннему в мм: 16,0/10,7; 20,0/14,1; 25,0/18,3; 32,0/24,5; 40,0/31,5; 50,0/39,6.

Соотношение внешнего и внутреннего диаметра металлических гофр отличается от пластмассовых, имеет следующие величины в мм: 9,8/5,1; 11,0/7,7; 13,5/9,7; 15,6/11,7; 19,0/14,7; 22,0/18,0; 30,3/24,5; 38,0/31,5; 45,0/37,5; 58,0/49,5; 71,5/62,5; 87,5/78,0.

В зависимости от использованного в производстве материала, гофрированные трубы для проводки поставляются в бухтах 2-25 или 50-100м (для металлических и пластиковых изделий соответственно).

Что означает цвет гофры

О целевом назначении каждого отдельно взятого изделия расскажет его цветовое исполнение. Расцветки гофротруб утверждены стандартом:

  • Серые — общего назначения.
  • Коричневые и черные — для запитывания бытовых агрегатов.
  • Белые — для прокладки компьютерных сетей.
  • Красные — для работы в условиях улицы.
  • Синие — для прокладки систем теплого пола и работы по установке магистралей водоснабжения.
  • Зеленые — при инсталляции телефонных линий.
  • Желтые — для прокладки кабелей в ходе создания сетей газоснабжения.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

  • Прокладки наружной проводки в деревянном доме.
  • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
  • Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
  • Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
  • Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

  1. Определить внутренний диаметр гофры.
  2. Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

  1. По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
  2. Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Для примера решим задачу:

Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?

Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:

ПВХ 2х2.5 – 9.1

Гофры – 39.6

Sпровода= (п*d^2)/4 = (3.14*9.1^2)/4=65 кв. мм

Sгофры=(3.14*39.6^2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Материалы по теме:

  • Как протянуть кабель в гофре
  • Виды и размеры металлорукава для кабеля
  • Защита электропроводки от механических повреждений
  • Как проложить кабель под землей

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

  • к осветительным приборам — 16 мм;
  • к розеткам и включателям — не менее 20 мм;

  • от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
  • соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
  • проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
  • укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее

При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

НазваниеТипВнешний диаметрВнутренний диаметрПротяжкаЦена за метрIPНазначение
Гофра ПВХлегкая16 мм11,4 ммда2,4 руб
Труба гофрированная ПНД чернаяДКС15,7 мм11,3 ммдаот 7,5 руб/м55для скрытой прокладки
Труба гофрированная ПНД чернаяДКС19,5 мм14,5 ммдаот 8,9 руб/м55для скрытой проводки
Труба ПНД красная двустенная жесткая50 мм41,5 ммда78,5 руб/м44для скрытой прокладки
Труба ПНД тяжелаятяжелая31 мм23,4 ммдаот 9,7 руб/м55скрытая прокладка
Труба ППЛ (полипропилен) гофрированнаялегкая19,7 мм14,8 ммдаот 28 руб/м55открыта, Скрытая прокладка
Гофротруба полиамидчерная21,2 мм16,8 ммнетот 52 руб/м68открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамидсерая21,2 мм16,8 ммдаот 48 руб/м68открытая, скрытая прокладка

Как подобрать гофру для кабелей

При выборе металлогофры для электропроводки следует придерживаться следующих рекомендаций:

выбирать трубу со стяжкой
Особенно важно это при покупке гофр малых диаметров, так как самостоятельно протянуть через них кабель будет сложно;
покупая трубу, важно не забыть про специальные крепежи, клипсы, дюбеля;
выбирая металлогофру, следует обратить внимание на ее внутренний диаметр. Необходимо заранее определиться, сколько кабелей будет проходить по трубе
После этого диаметр нужно подбирать с запасом, чтобы было проще протягивать проводку;
важно обратить внимание на тип соединения рукавов — фланцы или сварные стыки

Если планируется разбирать конструкцию, то лучше использовать фланцевое соединение. С другой стороны, сварные стыки более герметичны.

Вам это будет интересно Каким кабелем делать проводку

Рекомендации по монтажу электропроводки в гофротрубе

Для эффективной и безопасной эксплуатации защитных элементов важно правильно подобрать диаметр труб в соответствии с типом электромонтажных работ

Электрики рекомендуют использовать трубы следующих размеров сечения:

  • для монтажа осветительных приборов (люстр, торшеров), а также бытовой техники (холодильников, стиральных машин) используется гофротруба диаметром 16 мм;
  • для установки электротехнических приборов (розеток, выключателей, переходников) — диаметром 20 мм;
  • при подключении кабеля к распредкоробке или к щитку — диаметром 25 мм;
  • для маломощных кабельных сетей, телефонных линий, телеантенн, DSL-кабелей также 25 мм.

Установка кабеля в гофротрубе не требует от исполнителя особых навыков, но предполагает использования средств индивидуальной защиты (диэлектрических перчаток, ковриков, сапог).

Перед монтажом с помощью ножа отрезается кусок гофротрубы так, чтобы расположенный внутри тросик не соскочил и не зацепился за внутренние рёбра жёсткости. Кабель, который будет помещён в защитную оболочку, необходимо выровнять и соединить в пучок аккуратно, не перекручивая и не сгибая. Пучок фиксируется с помощью скотча или изоленты в нескольких местах, равноудалённых друг от друга.

Чтобы поместить подготовленный кабель внутрь гофры, на верхний его отрезок надевается петля тросика протяжки, расположенного внутри трубы, либо проволокой прокалывается изолента, соединяющая кабели. Далее следует натяжка гофрированной трубы на кабель вручную.

Последний этап – фиксация гофротрубы на рабочую поверхность. В зависимости от места крепления и способа прокладки (надземный, наружный, в штробах) используются различные крепёжные элементы из металла или пластика (петли, хомуты), которые прикручиваются к стенам, потолку или полу с помощью болтов или саморезов.

Прокладка кабеля в гофре: разновидности гибких изделий

На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:

  • для силового кабеля;
  • для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).

Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:

скрытой внутренней;

Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам

  • наружной;
  • подземной.

Существует другой тип классификации изделий – по степени прочности:

  • легкие трубы;
  • тяжелые;
  • сверхтяжелые.

По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая

Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).

Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:

№ п/пЦвет гофрыСфера применения
1.СерыйСтандартный электропровод
2.БелыйКомпьютерные сети, интернет
3.ЗеленыйТелефонный или другой слаботочный кабель
4.КрасныйВнешний силовой электрокабель
5.СинийВ системе «теплый пол» и гибких водогонах
6.ЖелтыйНужды газоснабжения
7.Гофра черная и коричневаяИзолированные провода бытовой техники и других электроприборов

Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.

Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд

До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).

В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей

При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.

Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.

Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.

Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений

На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.

Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).

При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.

При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки

Закрепление гофры в штрабе с помощью дюбель-шпильки.

Если таких креплений найти не удалось, то можно применить и самодельный крепеж — металлические полоски или даже отрезки жесткой проволоки, которые крепятся обычными дюбелями. еще один вариант — уложенная в трабы гофра просто фиксируется «ляпами» быстрозастывающего гипсового растора или алебастра. Однако, готовые фиксаторы более удобны, стоят они недорого, и здорово облегчают работу.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие. Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
