УШМ болгарка – что это, почему называют по

Разновидности рукояток и их регулировки

Рукоятки болгарок делятся на два типа: основная и дополнительная. Дополнительная съемная ручка может быть установлена в одно из двух или трех положений – справа, слева или сверху.

Основная рукоятка малых моделей, как правило, отсутствует, инструмент удерживают за часть корпуса. Именно поэтому так популярны компактные УШМ, например, AEG WS 6-125 всего 19 см в обхвате.

Угловые шлифмашины покрупнее, диаметром 125-230 мм, производятся как с обычными прямыми ручками, где расположена кнопка пуска, так и с D-образными. Что лучше – вопрос субъективный, пользователю следует оценить собственные ощущения и сделать вывод.

Какую болгарку выбрать?

Как уже упоминалось, для дома будет достаточно обыкновенной бытовой болгарки, особенно, если не планируется ее частое использование или какая-либо специфическая работа, требующая большой мощности и диаметра диска свыше 150 мм.

Для профессиональной деятельности требуется инструмент мощностью свыше 1,5 кВт с дисками диаметром от 180 мм.

Вообще в процессе выбора болгарки следующая информация будет весьма полезной:

Длина шнура. Оптимальное ее значение 2 – 3 метра. Меньшая длина попросту ограничит свободу действий, а большая не нужна, так как на удалении от розетки в любом случае придется использовать удлинитель.
Положение рукоятки. От количества позиций дополнительной рукояти зависит удобство использования инструмента. На корпусе редуктора УШМ имеются отверстия для ее установки, чаще всего, в количестве 3 штук, что делает возможным использование болгарки левшой и правшой, а также под разными углами.

Есть модели, в которых переключается основная рукоять на корпусе, где переключение происходит поворотом вдоль оси инструмента. Переключение основной рукояти может иметь 2-3 позиции.

Замена щеток двигателя. Графитовые щетки со временем истираются, и требуют замены. Чтобы не пришлось разбирать болгарку или обращаться в сервис, многие производители используют систему быстрой замены. У таких моделей на корпусе инструмента с противоположных сторон имеются две маленькие крышки-заглушки на винтах. Для доступа к щеткам их просто необходимо выкрутить.
Плавный пуск – снижает износ шестерен, предотвращая рывок при старте. Наличие этой функции продлит ресурс инструмента. Также сюда относится система ограничения пускового тока, снижающая при старте нагрузку на сеть.
Защита от случайного пуска – дополнительная кнопка, блокирующая клавишу пуска от непроизвольного нажатия. Некоторые модели имеют систему блокировки повторного включения. Если инструмент обесточить, а затем возобновить подачу при зажатой клавише пуска, он не запустится.
Быстрозажимная гайка для болгарки. Ею оснащаются многие современные модели шлифмашин. Позволяет выполнять замену рабочего диска без использования дополнительного инструмента.
Поддержание постоянных оборотов под нагрузкой обеспечит высокую производительность при работе с материалами разной плотности. Электроника самостоятельно доведет число оборотов режущего круга до номинального значения, несмотря на прилагаемую к нему нагрузку. Наличие функции ручной регулировки оборотов позволит подобрать скорость вращения диска под выполнение конкретных задач.
Антивибрационная система – выполняет автоматическую балансировку режущего круга за счет специальной муфты с погруженными в масло шариками, которые, распределяясь требуемым образом, смещают центр тяжести, уменьшая вибрацию болгарки.
Вес инструмента отвечает за возможность продолжительной работы без усталости оператора. На массу и размеры влияет мощность болгарки. Профессионалы стараются для себя выбрать золотую середину в этом плане.

Важным пунктом при выборе болгарки остается гарантия, а точнее ее продолжительность и условия.

Европейские производители предлагают от 3 лет гарантийного обслуживания, а некоторые и свыше 5 лет, что намекает на качество инструмента.

Что может этот инструмент

Классическая болгарка – это ручной электроинструмент с абразивным кругом. Основное назначение болгарки – обработка стыков плоских металлических поверхностей. Однако использовать ее можно и для других операций. Основной круг прекрасно подходит для резки листового металла, торцевой обрезки труб и арматуры. Простой заменой рабочего круга на диск с наждачной бумагой шлифмашинка превращается в полировочную. Использовать болгарку в таком качестве можно, обрабатывая трубы для перил, плоские или искривленные поверхности до зеркального блеска. Кроме работ по металлу, болгаркой производится резка керамической плитки. Для этого в качестве рабочего диска нужно применять круг по бетону. Перечень операций, которые можно делать с помощью болгарки, очень широк.

Каждый вид материалов требует для своей обработки специальных дисков:

шлифовальный диск по металлу толщиной 5-6 мм;

лепестковый шлифовальный диск;

отрезной круг по металлу толщиной 2 мм;

отрезной круг по бетону и керамике с алмазной кромкой;

круг по дереву отрезной;

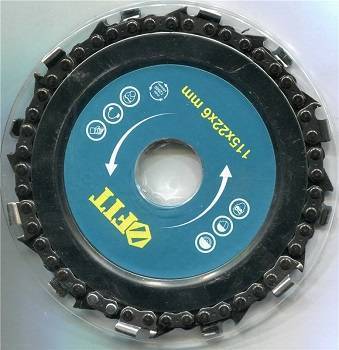

цепной круг по дереву.

Рукоятки их разновидности и регулировки

В классическом виде УШМ имеют две рукоятки основную и дополнительную, которая крепится на редукторе. Но в этом плане у инструмента имеется множество особенностей, которые стоит рассмотреть отдельно.

Одноручные и двуручные УШМ

Различают УШМ с одной и двумя рукоятками. Сразу необходимо отметить, это совсем не означает, что при работе вы будете держать инструмент одной рукой. Просто в одноручной УШМ вторая рука располагается на корпусе. Одноручными выпускаются УШМ с диаметром дисков под 115 мм и 125 мм. Главное преимущество одноручных УШМ это их небольшая длинна, что позволяет использовать инструмент в труднодоступных местах, например при кузовных работах.

Главный недостаток – их труднее удержать при работе. Поэтому инструмент под оснастку большого диаметра бывает только с двумя рукоятками. В любом случае держать инструмент за две ручки гораздо удобнее и безопасно, чем держать его за одну рукоятку и за корпус. Перед приобретением инструмента стоит подержать его в руках, чтобы определиться какой вариант для вас является предпочтительным.

Крепление дополнительной рукоятки

На корпусе редуктора имеется не менее 2 отверстий для крепления дополнительной рукоятки. Оптимальным является наличие 3 отверстий – два по бокам и одно сверху. Этого вполне достаточно для удобства выполнения практически любых работ. Некоторые производители делают больше 3 позиций для крепления рукоятки, нужен ли такой функционал решать вам.

Места крепления дополнительной рукоятки.

Регулировка основной рукоятки

Основную рукоятку можно поворачивать относительно оси корпуса. Чаще всего имеются 3 позиции – нейтральная и по 90 в обе стороны. Это позволяет подобрать необходимый охват для более качественного и удобного выполнения работ.

Углы поворота основной рукоятки УШМ.

Виброгасящая рукоятка

При работе угловой шлифовальной машинкой возникает вибрация, для гашения которой используется специальная виброгасящая ручка. Оснащаются такой ручкой далеко не все модели. Как правило это более дорогие или профессиональные УШМ. Может показаться, что это не столь важная деталь, но исходя из опыта могу сказать, что работа УШМ с антивибрационной ручкой гораздо более мягкая и комфортная. Поэтому лучше если инструмент будет оснащен такой рукояткой.

Факторы для выбора изделия

Выбирая болгарку, стоит сконцентрироваться на некоторых признаках:

сфера использования;
величина ручек;
составные части инструмента должны быть резиновые;
массивность рабочего круга.

Выбор ее находится в зависимости от периода работы и выдержки мотора. Чтобы диск вращался, нужна достаточная сила двигателя. Из добавочных возможностей нужно отметить плавный запуск. Система запускает двигатель без резкости, корректируя напряжение сети

Важной возможностью считается автобалансировка диска. Она нужна, когда диски срабатываются неравномерно, здесь осуществляется корректировка и уменьшение вибрации

Устройство угловых шлифовальных машин, составные части

Конструкция УШМ отличается сравнительно простой и технологичной конструкцией, что и позволило наладить их производство на многих предприятиях.

Угловая шлифовальная машина состоит из следующих частей:

Корпус, который изготавливается из армированных полимеров. Такие материалы отличаются высокой прочностью, устойчивостью к износу и воздействию окружающей среды. На внешней поверхности располагается кнопка включения инструмента с фиксатором. У части моделей предусмотрены окна, закрытые лючками, для замены щеток привода.

Электрического двигателя, питание которого осуществляется от бытовой сети или аккумуляторов. На УШМ применяются приводы, способные обеспечить высокие обороты вала. Для охлаждения обмоток и других деталей в передней части на оси установлен вентилятор.

Одноступенчатый угловой редуктор в отдельном корпусе, изготовленном преимущественно из магниевых или алюминиевых сплавов. Состоит из конических шестерней, валы которых установлены на подшипниках шариковых или скольжения. Взаимодействие деталей между собой в редукторе обеспечивается корпусом, который заполнен консистентной смазкой.

Шпинделя, состоящего из вала с метрической резьбой, толстостенной шайбой и гайкой для крепления отрезного диска или другой оснастки. На корпусе редуктора обычно с противоположной стороны предусмотрена кнопка, фиксирующая вал в неподвижности. Это необходимо для демонтажа и установки новой оснастки.

Съемная рукоятка имеет резьбу, и ее можно вкручивать в корпус редуктора в одном из выбранных положений. Это сделано для удобства удержания электроинструмента в процессе выполнения разных видов работ.

Кожух защитный, закрывает часть отрезного диска и не позволяет снопу искр, который образуется во время работы разлетаться во все стороны. Приспособление защищает работника и окружающие предметы от продуктов износа оснастки и фрагментов материала, образующихся в процессе его обработки.

Угловая шлифовальная машина поставляется потребителю в комплекте с руководством пользователя и специальным ключом для крепления оснастки. Последний представляет собой стальную полоску с двумя штырьками, которые точно совпадают с отверстиями фиксирующей гайки. В некоторых случаях в комплект поставки производитель добавляет запасные угольные щетки.

Принцип работы УШМ

УШМ приводится в действие электрическим двигателем, который включается нажатием фиксирующейся кнопки или переключателя. Питание осуществляется от сети, а также от встроенного или съемного аккумулятора. Преимущественно инструмент оснащается коллекторными электродвигателями, обмотка статора в которых имеет большое индуктивное сопротивление. Это обстоятельство позволяет значительно уменьшить рабочие токи.

Раскручиваясь, вал электродвигателя вращает ведущую шестерню в редукторе, которая приводит в действие ведомую, и таким образом, передает усилие на шпиндель. Корпус механизма изготавливается из магниевых или алюминиевых сплавов для улучшения теплоотдачи. Зацепление между шестернями бывает двух типов: прямозубое и косозубое (коническое системы Глиссона). Второй вариант предпочтительнее потому как обеспечивает большую надежность и способствует снижению шумности.

На более дорогих и сложных моделях используется расцепляющая муфта, устанавливаемая между двигателем и редуктором. Основная функция данного узла предотвращение обратного удара при внезапной остановке диска по причине заклинивания. Это позволяет защитить оператора от возможной травмы и узлы болгарки от поломок. На таких УШМ кнопку фиксации шпинделя можно нажимать до его полной остановки.

Выбор конструктивной схемы, при которой плоскость вращению отрезного диска или щетки параллельна оси инструмента объясняется достаточно просто. При работе УШМ возникает значительный крутящий момент, стремящийся увести инструмент в сторону. Это усилие легко компенсируется оператором, за счет оптимального расположения рук вдоль и перпендикулярно к оси.

Чем отличаются в промышленности?

Назначение болгарки в промышленности зависит от ее класса, разница между которыми состоит в следующем:

Эконом класс

Недорогая по стоимости шлифмашинка с ограниченным оснащением важными деталями и приспособлениями. Часть моделей данного класса не имеет достаточной надежности и безопасности. Инструмент хорошо подойдет для редких и непродолжительных работ.

Корпус углошлифовальной машинки – болгарки – может выдержать незначительные нагрузки. Крепление хоть и довольно крепкое, однако это не всегда может гарантировать удобство в работе.

Для чего нужна? Для бытовых работ инструмент подходит неплохо, но стоит иметь в виду, что двигатель не оснащен пылезащитой, в процессе работы мелкие частички будут попадать внутрь и способствовать ускорению износа движущихся деталей. Это приведет к необходимости ремонта инструмента. Пыль металлического характера приводит к короткому замыканию.

Для ремонтных и строительных работ используется более дорогая и надежная УШМ болгарка с высокими качественными характеристиками.

Средний класс

Оборудование данного типа вполне удобное и безопасное в использовании.

Обладает уплотнительными вставками и лакокрасочным покрытием двигателя, что не дает проникать грязи внутрь инструмента. Угловые шлифовальные машины (УШМ) предназначены для бытовых условий, обладают зажимным механизмом, обеспечивая быстроту регулирования положения кожуха защиты.

Инструмент оснащен удобными кнопками старта, которые реагируют даже на нажатие пальцем в резиновом рукаве. Возможность прикручивать рукоятку с любой из сторон делает применение подобного инструмента удобным не только правшам, но и левшам.

Чтобы инструмент мог комфортно использоваться, определенные модели шлифовальных машин болгарок поддерживают установку ручки сверху.

Профессиональный класс

Профессиональный инструмент очень редко требует ремонта углошлифовальной машины – болгарки. Механизмы защищены от пылевого воздействия, а сам инструмент оснащен функцией плавного запуска, что позволяет постепенно наращивать скорость вращения и работы диска.

Шлифмашинку можно подключить к электроцепи меньшей мощности.

Инструмент такого класса оборудован защитой от вибрации благодаря производительной системе автобаланса работающего диска.

Какие бывают еще размеры?

Говоря о размере болгарок, нередко имеются в виду не только габариты, но и прочие величины, такие как длина и высота.

Шлифмашины подразделяются на несколько групп:

Маленькие (бытовые). Длина прибора около 270, а высота 100 мм. Диаметр дисков 115 или 125 мм. Мощность составляет от 500 до 1200 Вт. Используются такие УШМ преимущественно в бытовых условиях не дольше 20 минут непрерывного использования.

Важно! Категорически запрещается устанавливать на маленькую болгарку пильный диск циркулярной пилы. Это чревато серьезными травмами.. Средние (профессиональные)

Длина инструмента составляет порядка 350, высота от 120 до 130 мм. Размер круга от 150 до 180 мм. Мощность колеблется от 1200 до 1500 Вт. Непрерывно работать такой инструмент может до 50 минут. Сфера использования таких УШМ – промышленное производство и работа на строительных объектах

Средние (профессиональные). Длина инструмента составляет порядка 350, высота от 120 до 130 мм. Размер круга от 150 до 180 мм. Мощность колеблется от 1200 до 1500 Вт. Непрерывно работать такой инструмент может до 50 минут. Сфера использования таких УШМ – промышленное производство и работа на строительных объектах.

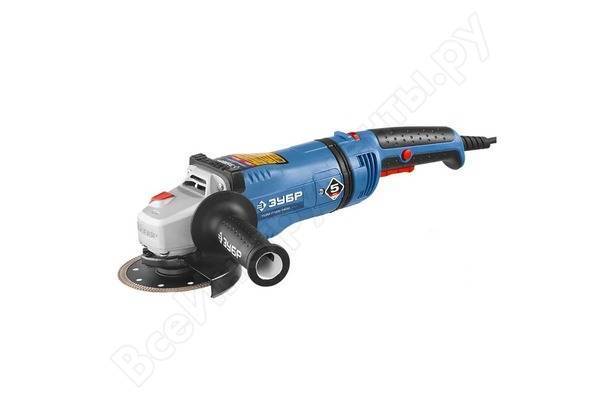

Углошлифовальная машина Зубр Профессионал УШМ-П125-1400 ЭПСТ. Фото ВсеИнструменты.ру

Большие (промышленные). Длина такого инструмента достигает 400, а высота колеблется от 140 мм. и выше. Мощность достигает 3000 Вт. Диаметр диска от 210 до 230 м. Такая модель легко справляется с самыми тяжелыми задачами и подойдет для абсолютно любой работы в крупных масштабах.

Резьба прижимного фланца

Прижимной фланец представляет собой резьбовое кольцо преимущественно овального или круглого вида. Фланец болгарки изготавливается особым способом: из определенных марок стали с четким следованием плану производства.

Размер резьбы М10:

диаметр стержня по гребню резьбы: 10 (мм);
шаг (наибольший): 1,5 (мм);
наружный диаметр (d): 10 (мм);
средний диаметр (d2): 9,026 (мм);
внутренний диаметр по дну впадины (d3): 8,160 (мм).

Размер резьбы М11:

диаметр стержня по гребню резьбы: 11 (мм);
шаг (наибольший): 1,5 (мм);
наружный диаметр (d): 11 (мм);
средний диаметр (d2): 10,026 (мм);
внутренний диаметр по дну впадины (d3): 9,160 (мм).

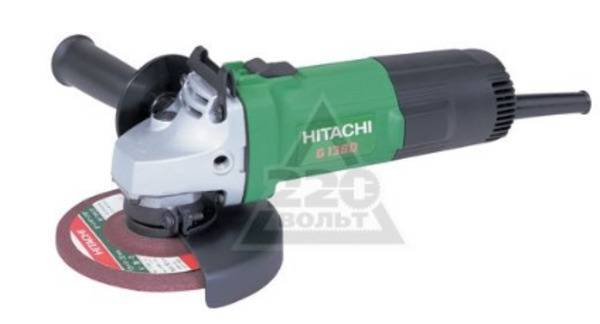

УШМ (болгарка) HITACHI G13SD с резьбой М14. Фото 220Вольт

Размер резьбы М12:

диаметр стержня по гребню резьбы: 12 (мм);
шаг (наибольший): 1,75 (мм);
наружный диаметр (d): 12 (мм);
средний диаметр (d2): 10,863 (мм);
внутренний диаметр по дну впадины (d3): 9,853 (мм).

Размер резьбы М14:

диаметр стержня по гребню резьбы: 14 (мм);
шаг (наибольший): 2 (мм);
наружный диаметр (d): 14 (мм);
средний диаметр (d2): 12,701 (мм);
внутренний диаметр по дну впадины (d3): 11,546 (мм).

Размер резьбы М15:

диаметр стержня по гребню резьбы: 15 (мм);
шаг (наибольший): 1,5 (мм);
наружный диаметр (d): 15 (мм);
средний диаметр (d2): 14,026 (мм);
внутренний диаметр по дну впадины (d3): 13,160 (мм).

Например, фланец опорный Makita 224415-9 имеет следующие характеристики:

диаметр – 42 мм;
тип резьбы – М14.

Подходит для УШМ 115–230.

Ключ

Ключ – это особый инструмент для смены насадок на шлифмашине. Инструмент изготавливают из стали повышенной прочности для долгой его службы. Диаметр гаек, которые способен открутить ключ, обычно указывается после букв «КР».

Гайки

Быстрозажимная гайка для УШМ Makita 115\125\150\230. Фото 220Вольт

Специальная зажимная гайка выпускается совместно с болгаркой. Она фиксирует шлифовальный или режущий диск.

Гайки делятся на два типа:

откручивающиеся с помощью ключа;
откручивающиеся руками.

Например, гайка FIXTEC AEG 4932358225 со стандартным типом резьбы шпинделя (М14) имеет параметры:

длина – 150 мм;
ширина – 100;
высота – 20;
толщина – 8.

Такое оборудование подходит для болгарок с размером режущего круга 115/150.

Кожух защитный

Кожух DEWALT DWE46150-XJ защитный на УШМ 115/125 мм. для обдирочных работ с пылеотведением. Фото 220Вольт

Режущий круг является довольно травмоопасным инструментом, поэтому обязательным оборудованием для болгарки является защитный кожух, выступающий в роли барьера между пользователем и диском. Средние размеры кожуха колеблются от 117 до 232 мм.
Например, защитный кожух GWS 125 от бренда Bosch имеет следующие параметры:

длина – 150 мм;
ширина – 110;
высота – 61.

Данная модель подходит к огромному количеству УШМ.

Диаметр диска

Максимальная глубина пиления – один из решающих факторов при выборе хорошей болгарки. В большинстве случаев, чем больше диск, тем выше мощность, хотя модели с дисками 125 мм могут скрывать под корпусом от 500 Вт до 1,5 кВт.

Самыми маленькими являются легкие и компактные шлифмашинки с диаметром диска 115 мм. Максимальный пропил такого агрегата составит не более 2,5 см, мощность редко достигает 900 Вт (например, как Интерскол УШМ-115/900). В зависимости от технических особенностей, малогабаритные версии подходят для различных видов работ, но с интенсивной шлифовкой справится далеко не каждая машинка.

Болгарки с диском 125 мм являются бессменным лидером продаж. Многообразие модификаций удовлетворит потребности и домашнего мастера, и сотрудника производственного цеха. Глубина пропила у шлифмашинок составляет порядка 3,5-4,0 см.

Модели с дисками 150 мм и 180 мм пользуются наименьшей популярностью, хотя обладают приличными возможностями. Для дома и дачи такое приобретение, как правило, нецелесообразно, если того не требует специфика работы. Оптимально использовать потенциал болгарок среднего класса на приусадебном участке, для частного строительства или профессиональной ремонтной деятельности. Техническое оснащение позволяет использовать их и для шлифовки или зачистки.

Самыми габаритными являются все модели с диском 230 мм. Это большие, тяжелые угловые шлифмашины, способные пропиливать трубы или металлические изделия до 7 см толщиной.

Заключение

Не стоит забывать, что долговременные и частые перегрузки способны оказаться причиной поломки и выхода из строя электроприбора. При проведении работ требуется периодически совершать остановки, которые, в свою очередь, помогут не только исключить и предотвратить перегрев, но и избавить пользователя от проведения внепланового ремонта. Ремонт зачастую может обойтись весьма дорого.

Для приобретения качественного оборудования необходимо спросить у продавца сертификат качества приобретаемого вами устройства. Важным будет обслуживание инструмента на протяжении всего гарантийного срока использования. Производители, которым не безразлична репутация своей компании, дают на собственный товар весьма длительную гарантию, которая защитит покупателя от приобретения некачественного и бракованного оборудования.

Пользователи, выбирающие инструмент по принципу цена-качество, отмечают множество положительных сторон у болгарки, хороший срок службы.

Если соблюдать все нормы, технику безопасности, условия работы, оборудование может прослужить верой и правдой довольно длительный срок. В случае поломки после правильной эксплуатации прибора ремонт может обойтись гораздо дешевле, по сравнению со стоимостью ремонта при неправильном использовании прибора в непригодных для него условиях или эксплуатации не по назначению.
