Минусы и плюсы свайного фундамента
Теперь подробнее поговорим о достоинствах и недостатках свайного фундамента. К неоспоримым достоинствам можно отнести следующие аспекты:
- Возможность возведения фундамента на участках со сложным рельефом и большим уклоном. Там, где для других видов фундаментов пришлось бы разориться на бетон, или же потратить много денег на земляные работы, выравнивая участок, сваи на голову обыгрывают своих конкурентов, так как свайный фундамент не имеет практически никаких ограничений по перепадам высот.
- Возможность использования свай практически на любых грунтах – он будет устойчив как на заболоченной местности, так и на глинистых грунтах. Закладывание фундамента на сваях целесообразно, когда верхний слой почвы отличается малой несущей способностью и значительной толщиной:
- На черноземных, плодородных и заиленных землях, рядом с лесными угодьями.
- В болотистой местности, на торфяниках, песчано-глинистых плывунах, глинах и суглинках в пластичном состоянии.
- На солончаках, просадочных грунтах.
- В регионах с вечной мерзлотой, при значительной глубине промерзания.
- В районах с высоким УГВ (уровнем грунтовых вод), с угрозой подтопления.
- На лесовидных почвах, теряющих прочность при насыщении водой.
Во всех указанных случаях нагрузку от дома необходимо передать на плотные слои грунта. Ленточные фундаменты или утепленная шведская плита при такой глубине становятся экономически невыгодными, да и попросту, такие фундаменты могут оказаться непрочными.
- Небольшая трудоемкость работ. Если рассматривать винтовые сваи, то процесс монтажа заключается в завинчивании свай в грунт. Как правило, с этой работой может справиться два человека без использования специальной техники. Отсюда вытекает еще один плюс – возможность проведения работ своими руками без привлечения наемных специалистов.
- Высокая скорость работ. Фундамент из винтовых свай может быть возведет за один день, а уже на следующий день можно проводить дальнейшие работы по возведению дома.
- Низкая стоимость. Готовый фундамент из буронабивных или винтовых свай обойдется на порядки дешевле других видов фундамента.
Существуют у такого вида фундамента и минусы:
Пониженная несущая способность свай по сравнению с другими видами фундаментов. При неправильном расчете нагрузки на сваи, они могут просесть, повредив каркас строения
Поэтому перед выбором вида фундамента важно сделать все необходимые расчеты и убедиться, что будущий фундамент будет способен нести нагрузки от строения.
Если для стройки выбраны винтовые сваи, но при этом вы планируете построить тяжелый дом, то выходом из этой ситуации будет использование винтовых свай диаметром больше чем 133 мм (стандартный диаметр винтовых свай). При этом проблемой является то, что многие компании, работающие на рынке, не имеют возможности и специальной техники для монтажа таких свай.
Отсутствие подвала. В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом
Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве
В домах на свайных фундаментах нет возможности организовать полноценный подвал, так как при монтаже фундамента не происходит выемки грунта под домом. Однако, при расположении домов на большом уклоне, получится организовать хозяйственные помещения в образовавшемся пространстве.
Необходимость дополнительного утепления цоколя здания. Минусов свайных фундаментов является продуваемый цоколь строения. Это создает обязательную необходимость (в отличие от бетонных фундаментов) в утеплении.
Пошаговая инструкция монтажа буронабивного фундамента
Вначале производится разметка будущего основания. Для этого сбивают обносочные щиты из досок и брусьев. Такая конструкция состоит из 2 уровней: первый обозначает высоту свай, второй — верхнюю грань ростверка.
Определяют ориентир, от которого будет производиться отсчет, это может быть граница участка или установленный на ней забор. Затем размечают базовые линии фундамента — там будут проходить стены здания. После этого устанавливают обносочные щиты, между ними натягивают бечевку.
Важно проверять углы между смежными перегородками — они должны быть прямыми. Расположение свай размечают в соответствии с проектом, опуская от бечевки отвес, под ним забивают арматурные колышки
Расположение свай размечают в соответствии с проектом, опуская от бечевки отвес, под ним забивают арматурные колышки.
Потом производятся следующие виды работ:
- бурение скважин;
- монтаж обсадных труб;
- армирование свай;
- их бетонирование;
- обрезка обсадных труб.
Бурение скважин и установка обсадных труб
Бурение в частном строительстве может осуществляться как с помощью ручного бура, так и с применением специальных машин.
Ручной бур позволяет выполнить устройство скважины диаметром 15-45 см. Нужно бурить на глубину не менее 1,5 м, так, чтобы скважины находились не менее чем на 0,3 м ниже уровня промерзания грунтов.
Бурение скважины
После того как скважина будет готова, делают обсадную трубу. Для ее устройства можно использовать рубероид. Диаметр обсадной трубы должен практически совпадать со скважиной, а ее длина должна быть на 50 см больше глубины скважины. Для верхней части трубы используют несколько слоев рубероида и стягивают их проволокой. Получается опалубка для будущей сваи, которую помещают в скважину до упора.
Армирование буронабивных свай
Если в промышленных или многоквартирных жилых объектах длина сваи может составлять несколько десятков метров, а диаметр — не менее 1 м, то в частном строительстве чаще всего используются сваи диаметром 0,35 м и длиной 2,5-3 м.
В связи с этим при армировании такого фундамента важно помнить несколько правил:
- Суммарная длина арматурного каркаса может быть меньше длины сваи не больше чем на 10 см.
- Перевязывание продольной арматуры горизонтальными перемычками должно производиться каждые 70 см. При этом для соединения не всегда используется сварка, иногда достаточно вязальной проволоки.
- Для армирования используют либо 3 прутка рифленой арматуры сечением 14 мм, либо 4 прутка сечением 12 мм . Для поперечных перемычек используется гладкая арматура 6-8 мм в диаметре.

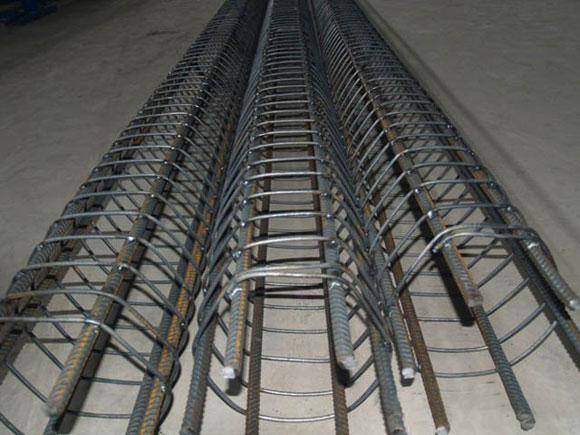

Армирующая заготовка.
Бетонирование буронабивных свай
Схема буронабивной сваи.
После того как будет установлена связка арматуры, можно производить бетонирование сваи, то есть заливку бетона внутрь обсадной трубы. Лучше всего для этих целей использовать смеситель, поскольку он предназначен для производства больших по объему бетонных работ.
Подбор подходящего материала производится на стадии проектирования, стандартно для этих целей применяют бетон марки не ниже М100.
Рекомендуется проводить обработку каждого слоя глубинным вибратором, чтобы внутри массы не образовывались пустоты. Лучше готовить бетон небольшими порциями одновременно с утрамбовкой предыдущего слоя.
Устройство пяты — основания буронабивной опоры
Для того чтобы повысить несущую нагрузку сваи на 5-10 %, можно сделать уширение основания опоры — пяту.
Для этого могут использоваться два способа:
- распирание почвы в устье скважины, после чего производится усиленная трамбовка, а затем заливается бетонная смесь;
- обсадная труба такой конструкции, чтобы снизу получалось уширение.
В первом случае сложно проконтролировать качество полученной конструкции. Во втором качество будет выше, но возрастает трудоемкость работ, поскольку придется бурить более широкую скважину.
При строительстве относительно легкого частного дома такое уширение не нужно.
Обрезка обсадных труб и арматуры
Обрезка трубы и арматуры производится при помощи болгарки. Стержни арматуры должны выступать из готовой сваи, но все должны быть равной высоты. Это нужно для того, чтобы выполнить связку свай с наземной частью фундамента.
Технология монтажа буронабивных свай: пошаговая инструкция
До начала работ тщательно изучают грунты, выполняют все важные расчеты, закупают материал, продумывают все этапы и лишь после этого приступают к сооружению буронабивного фундамента с бетонным ростверком.
Подготовка местности и разметка будущего фундамента
Сначала нужно очистить местность от мусора и всего ненужного, снять плодородный слой земли, выполнить обноску, чтобы разметка не мешала выполнению земляных работ. Обноску делают из древесины, устанавливают со стойками и перемычками по периметру сооружения на определенном расстоянии так, чтобы можно было свободно бурить скважины.
К доскам обноски крепят гвозди, к ним привязывают шнур, который обозначает оси будущего здания. Все линии должны быть строго параллельными и перпендикулярными, ровность проверяют уровнем.
Бурение скважины
Скважины бурят по разметке на глубину, высчитанную по формуле. Диаметр скважины соответствует диаметру опор. Когда бур достигает нужной глубины, его вытаскивают, из скважины удаляют рыхлую почву, трамбуют опорную часть, засыпают песчаную подушку слоем 30-50 сантиметров.
Установка обсадных труб
Обсадные трубы не позволяют сыпаться стенкам скважины, гарантируют безопасность выполнения работ. На суглинках и плотных глинистых почвах можно обойтись без труб, но если работы ведутся на болотистых участках либо все этапы реализуются своими руками, лучше устанавливать трубы. Внутри них проще создавать армирование, которое определяется несущей способностью сваи.
Обсадными трубами могут быть любые изделия нужного сечения из пластика, металла, асбоцемента. Можно приобрести специальные обсадные трубы именно для скважин. Трубы устанавливаются в подготовленные скважины строго вертикально, зазоры засыпают землей и уплотняют.
Армирование
Для создания армировочного каркаса используются рифленые прутья нужного диаметра. Технология простая: внутри опоры устанавливают 4-6 прутьев по окружности на 3-5 сантиметров меньше трубы. Прутья вяжут проволокой, крепят хомутами. Готовый армокаркас монтируется в скважину внутри трубы и заглубляется в почву (для этого длина прутьев должна на 30 сантиметров превышать длину труб).
Заливка бетонной смеси
Для прочностью минимум класса В12.5, оптимально брать В15. Для заливки в устье скважины устанавливают воронку, которая позволяет препятствовать появлению пустот. Смесь заливают медленно, слоями толщиной в 50 сантиметров, уплотняя на протяжении 10 минут. Через 5-7 дней можно начинать монтаж ростверка.
Где можно применить свайный забивной фундамент?
Свайные забивные фундаменты подходят для разных типов, как для городских, так и загородных строек.
Забивные железобетонные сваи идеально подойдут тем, кто в качестве приоритета при выборе фундамента рассматривается быстровозводимые варианты в условиях грунта на участке, где нет возможности установить винтовые сваи, в связи с опасением, что железо будет подвержено коррозии в грунте с близким нахождением грунтовых вод.
Свайный фундамент.
Свайный фундамент — лучшее решение для тех случаев, когда не сжижаемые слои грунта находятся достаточно глубоко, что другие виды фундаментов не могут дать достаточную устойчивость. Болотистые и слабые торфяные участки являются наиболее ярким тому примером.
Также свайные фундаменты являются оптимальным решением для строительства зданий на участках с уклоном.
Сваи могут применяться для следующих видов фундамента:
- навесы
- ангары
- склады;
- металлоконструкции;
- быстровозводимые здания и сооружения;
- павильоны;
- административно-бытовые комплексы;
- модульные сооружения;
- промышленные здания.
Этапы возведения
После заключения договора и определения параметров свайно-ростверкового фундамента начинаются полевые работы:
- Подготовка. Участок застройки выравнивается и очищается от мусора, подвозятся материалы.
- Разметка. Проектное положение опор выносится в натуру с помощью геодезических инструментов (теодолит, нивелир).
- Проба. Забивается пробная свая (оценивается грунт).
- Забивка. Забивные сваи для частного дома устанавливается в нужную точку, выводится в вертикальное положение и погружается в грунт на нужную глубину.

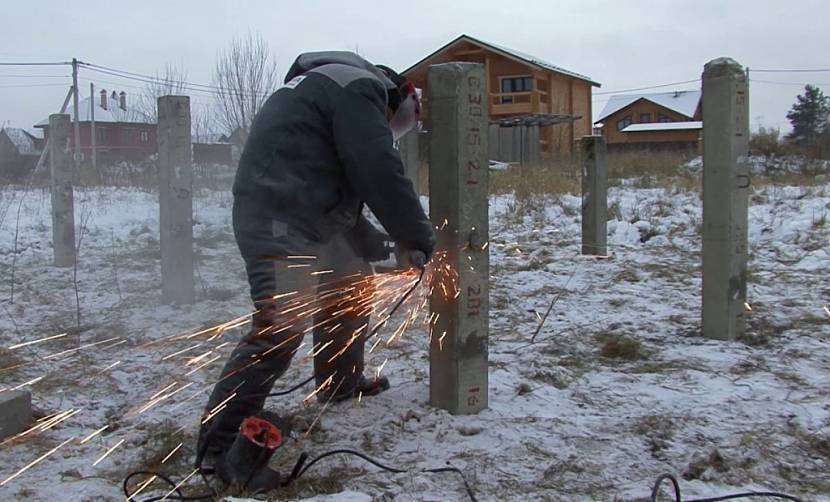

Обрезка установленных опор под один уровеньИсточник blog-potolok.ru
- Обрезка. Используя нивелир (прибора для измерения относительных высот) верхние части опор размечают по одной высоте и срезают.
- Обустройство ростверка. Вокруг опор собирается опалубка, в которой вяжется и закрепляется арматурный скелет; в подготовленную форму заливается бетон.
Профессиональное оборудование
Несколько десятилетий назад технология обустройства свайно-забивного фундамента была дорогой и громоздкой процедурой. Для загородных домов применялись альтернативные варианты — винтовые и буронабивные сваи, менее надежные и долговечные.
Грамотно рассчитанный фундамент способен выдержать многоеИсточник de.decorexpro.com
Этапы выполнения работ
Предположим, что необходимые расчеты выполнены полностью. Теперь разберем пошаговую инструкцию по устройству буронабивного фундамента.
Разметка строительной площадки
Пользуясь подготовленной схемой, размечаем линии будущего фундамента. Для удобства в работе потребуются колышки и шнур. Колья выставляются по углам, по ним натягивается веревка
Очень важно, чтобы угловые участки оставались с прямыми углами, что проверяется ровностью диагоналей при допустимом отклонении максимум в два сантиметра. В противном случае ваш фундамент получится неровным, и его эксплуатационный период значительно сократится
В местах установки свай вбиваются колышки.
Бурим скважины
Такая работа выполняется ручным буром либо с помощью специальной техники, которая стоит дороже, но ускоряет процесс и требует минимального физического участия.
Чтобы установить опалубку для буронабивных свай, диаметр скважины должен сантиметров на десять превышать параметры сечения свайной опоры. Кроме того, каждая свая должна устанавливаться строго перпендикулярно почве, а бурить скважину под заданный угол достаточно трудно.
Чтобы фундамент отличался хорошей прочностью, пользуйтесь бурами, концы которых оснащены плугами, позволяющими в основании устраивать небольшие уширения под опору.
Монтируем опалубку
Если грунтовый состав отличается хорошим показателем плотности, то такой рабочий этап разрешается пропустить, предусмотрев формы под заливку бетонного раствора выше уровня земли. Но и в таком случае потребуется устанавливать опалубку, чтобы забетонировать свайные оголовки.
В качестве материалов разрешается использовать древесину, пластик, рулонный рубероид, асбестоцементные трубы.
Конструкция из досок считается самой популярной и оптимальной, не требует значительных расходов, делается быстро и просто. Есть один недостаток – опалубка займет часть полезной площади скважины, разбирать ее будет довольно затруднительно.
Трубы из пластика придадут сваям необходимые формы, сами при этом никакой нагрузки не выдерживают. Кроме того, довольно сложно подобрать трубы, подходящие по проектному размеру.
Опалубка из рулонного материала считается самым дешевым вариантом, но при малейшем обрушении стенок скважины рубероид не удержит нагрузку, и придется выполнять повторное бурение.
Отличное решение – бетонные трубы. Они не только задают свае требуемую форму, но и частично воспринимают нагрузку на себя.
Армирование
В каждую опалубку вставляются металлические прутья арматуры, придающие конструкции прочность. Арматура препятствует образованию трещин, возникновению которых способствуют нагрузочные воздействия, пучение грунта, температурные перепады.
Армирующий каркас готовится из стальных прутьев сечением 1 – 1.2 см, которые в нескольких местах поперечно перевязаны проволокой. В качестве альтернативного варианта можно воспользоваться каркасами треугольных форм.
Армирующая конструкция не должна плотно примыкать к опалубке или стенкам трубы – должно сохраняться свободное пространство в пять и более сантиметров.
Бетонирование
В каждой скважине устраивается хорошо утрамбованная подушка из песка, щебенки или бетона.
Процесс бетонирования должен выполняться без перерыва, для чего придется иметь на площадке необходимое количество материалов. Будет правильно в этом случае задействовать бетономешалку.
Заливка выполняется бетонным раствором, марка которого соответствует М200 и выше. Раствор подается слоем в тридцать – сорок сантиметров, после чего выполняется прессование, чтобы удалить пустотные участки.
Если бурение скважины выполнялось с уширением под основание, то после подачи первой партии раствора опалубочная конструкция приподнимается сантиметров на двадцать – тридцать, чтобы бетонная смесь распределилась по всему участку.
Забетонировав скважины, им предоставляется время для полного высыхания. Как правило, для этого требуется около двух недель. После этого болгаркой можно отрезать лишние части труб, создавая ровную поверхность.

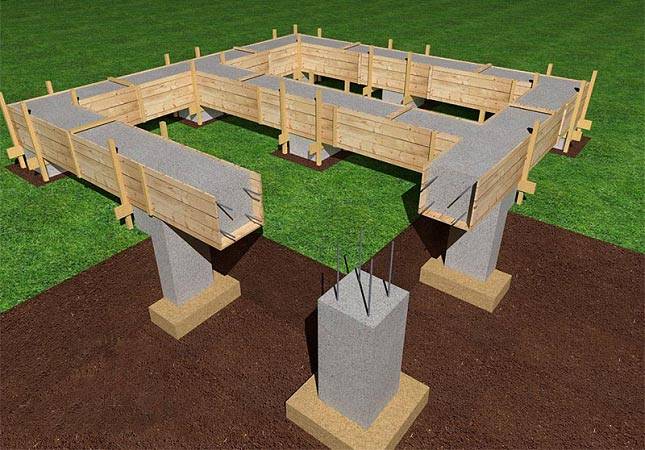

Ростверок
Еще один необязательный этап, но фундамент в этом случае получает дополнительный запас прочности.
Свая обвязывают брусом, металлом или железобетоном.
Чтобы на буронабивных сваях фундамента устроить монолитную железобетонную плиту, придется установить опалубочные щиты, внутрь которых закладывается армирующий каркас. После этого выполняется бетонирование. Процесс своей технологией напоминает бетонирование ленточной фундаментной основы.
Расчет и схема расположения буронабивных свай
Для проведения расчета буронабивного фундамента в первую очередь необходимо провести сбор и исходных данных:
Изучение характеристик грунта на участке. Если гидрогеологические изыскания были проведены, то данные о них можно найти в проекте. При отсутствии сведений об изысканиях необходимо провести шурфирование. Шурф — вертикальная разведочная выемка грунта высотой 1,5-3 м, служащая для изучения пластов и их характеристик. Цель шурфирования — определение глубины залегания несущих грунтов. Шурфирование можно сделать самостоятельно, используя обычный садовый бур.
Проводить разведочное бурение необходимо не только до обнаружения несущих грунтов, но и для определения их толщины.
Характеристики грунтов, которые определяются в ходе шурфирования, можно посмотреть в СНиП 2.03.01-84, 2.05.03-84 или 2.06.06-85.
Сбор нагрузок на основание. Определяются как сумма всех конструктивных элементов дома (от кровли до фундамента) и временных нагрузок. Для расчета нагрузок необходим проект и смета по материалам. Лучше всего рассчитывать нагрузки, используя специальные программы, например, Foundation, Base 6.2 и пр. При строительстве небольшого легкого строения можно применять калькулятор типа «Вес-Дома-Онлайн v.1.0». Также расчеты нагрузок можно произвести самостоятельно, основываясь на СНиП 2.01.07-85.
Зная характеристики грунта и суммарную нагрузку, которая будет оказываться на свайный фундамент можно приступать к его расчету по следующему алгоритму:
Расчет несущей способности. Чтобы упростить задачу и не делать сложных вычислений предлагаем воспользоваться таблицей, где указана несущая способность буронабивных опор разного диаметра в зависимости от типа грунта:
В таблице приведены данные несущей способности, рассчитанные на основании использования для буронабивных свай бетона класса В22,5. Если вы планируете использовать бетон, класс которого будет ниже, то несущая способность сваи уменьшится. Например, опора 30 см из бетона В22,5 в твердых песках будет воспринимать 3179 кг, а такая же свая из бетона В17,5 на 30% меньше, т.е. 2225 кг.
- Выбор сечения (диаметра). При выборе оптимального диаметра необходимо учесть, что сваи большого сечения потребуют не только много бетонной смеси, но более широких скважин и обсадных труб. Слишком узкие опоры просты в монтаже, но их количество будет больше. Для домов 6х6 рекомендуется выбирать диаметр 15-25 см. Под коттеджи из легких материалов — 30-40 см, из тяжелых — 40-50 см.
- Количество буронабивных свай. Для расчета количества свайных опор необходимо разделить суммарную нагрузку на несущую способность сваи выбранного диаметра.
- Расстояние между сваями. Расстояние можно рассчитать по формуле:
l = P/Q, где
l — расстояние между буронабивными опорами; P — несущая способность сваи; Q — нагрузка на 1 пог.м основания.
Не используя формулу шаг свайных опор можно определить следующим образом: расстояние между элементами не должно быть больше 3-х их диаметров. При этом стоит помнить, что чем выше масса строения, тем меньше шаг свай. Минимальное расстояние может составлять 50 см.
Глубина залегания или длина свай. Определяется исходя из глубины, на которой расположены несущие грунты. Глубина забивки свай должна быть ниже уровня промерзания, даже если несущие пласты расположены выше. Сведения о глубине промерзания для своей местности можно узнать в Сети.
Пример расчета: Строительство коттеджа происходит в Московской области на песках средней плотности. Размер дома — 10 х 10 м, суммарная нагрузка — 60 тонн. Для устройства фундамента выбираем сваи сечением 30 см. Исходя из таблицы, находим, что несущая способность сваи будет 2473 кг. Количество опор будет составлять 60/2,4 = 24 шт. Расстояние между сваями будет 60-90 см. Длина свай с учетом уровня промерзания для Подмосковья и глубины залегания опорных пластов составляет 2,2 м.
Для составления схемы расположения свайных опор необходимо учитывать, что сваи должны находиться под каждым углом дома, вдоль несущих стен с выбранным шагом, а также под входной группой и тяжелыми конструкциями.
Расчет буронабивного фундамента с ростверком
При расчете необходимо руководствоваться данными о характеристиках грунтов и материалов, указанных в СНиП 2.03.01-84, 11-23-81, 11-25-80, 2.05.03-84 и 2.06.06-85. Всего проводится три расчетные операции:
Расчет буронабивных свай
В ходе расчета определяется длина свай (глубина залегания), их сечение, количество и схема расположения. Диаметр буронабивной сваи для строительства коттеджа составляет от 15 до 40 см. Наиболее часто этот параметр принимают равным 20 см. Чтобы не проводить сложные расчеты с использованием громоздких формул, предлагаем воспользоваться готовой таблицей, в которой указана несущая способность опор различного диаметра, а также приблизительный расход бетона и арматуры:
Зная несущую способность одной опоры можно по простой формуле рассчитать расстояние между элементами:
l = P/Q, где
l — расстояние между сваями;
P — несущая способность 1 сваи;
Q — нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).
Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).
Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.
При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).
Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:
- по углам дома;
- вдоль несущих стен с выбранным шагом;
- под входной группой.
Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.
Расчет монолитного ростверка
Расчет ростверка заключается в определении его ширины и высоты. Для вычисления ширины можно использовать формулу:
В = М/L*R
В — ширина ленты ростверка;
М — масса дома;
L — длина ростверка;
R — несущая способность верхнего слоя грунта.
Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.
Мнение эксперта
Сергей Федоров
Профессиональный строитель. Стаж 18 лет
Задать вопрос эксперту
В соответствии с вышеприведенной формулой ширина ростверка в большинстве случаев определяется в диапазоне 30-50 см. Для коттеджа достаточно среднего значения ширины — 40 см при стандартной высоте 20-50 см в зависимости от желаемого заглубления.
Расчет армирования
Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!
Его виды
Существует несколько разновидностей забивных свай:
Железобетонные
Наиболее распространенный вид опор, которые выпускаются специально и имеют высокие эксплуатационные показатели.
Благодаря напряженной продольной арматуре они способны выдерживать значительные боковые воздействия, а вертикальные нагрузки, доступные для опор без нарушения работоспособности, составляют 40-50 т на единицу.
Изготавливаются из влагоустойчивого и морозостойкого бетона со специальными добавками.
Стальные
В отличие от всех других вариантов, стальные забивные сваи специально не выпускаются.
В качестве опор используют различные виды металлопроката — швеллер, двутавр, рельс и т.п.
Металлические сваи более гибко реагируют на боковые воздействия, что позволяет использовать их в специфических условиях — на склонах, плывунах и т.п. Срок службы стальных свай ограничен из-за неизбежной коррозии, возникающей вследствие электрохимического воздействия грунта.
Деревянные
Самый старый вид свай, постепенно вытесняемый более прочными и устойчивыми к нагрузкам видами.
В современном строительстве используются только для создания легких и вспомогательных построек — каркасных или деревянных.
Особенности древесины не позволяют рассчитывать на длительный срок службы, поэтому предпочтение пользователей все чаще отдается другим, более современным и надежным вариантам.
Для частного домостроения наиболее распространены железобетонные сваи. Они обладают наиболее удачным набором качеств, прочностью, устойчивостью к влаге и перепадам температур.
Существует достаточно удобный ряд типоразмеров и длин, позволяющий выбрать самый подходящий вариант для своих условий.
Нормативные требования
На данный момент отдельный стандарт ГОСТ по установке именно буронабивных свай отсутствует, однако существует отдельный список норм и правил, которых должен придерживаться техник при установке любого вида фундамента свайного типа. Это СНиП 02.03, 02.01 и 03.01. Каждое из данных правил было введено в производство еще в конце XX века, однако общие их положения ввиду незначительных изменений в процессах установки свай не изменились и по настоящий момент.
Если придерживаться требованиям СНиПов, до процесса установки буронабивных свай необходимо произвести расчеты геологического, гидрометеорологического и геодезического характера. Уже после проведения точных вычислений стоит выбрать: подходящий тип буронабивных свай именно для вашей территории, размер самих свай или опор. Некоторые из геологических и гидрометеорологических данных вы можете вычислить самостоятельно, с помощью эксперта-техника либо обратиться за фактической информацией в ближайшие гидрометцентры.
Нормы СП предполагают влияние климатических факторов и на сам процесс установки. Здесь технику рекомендуется:
- проводить размещение буронабивных свай во влажных почвах при термальных условиях внешней среды не ниже -10 гЦ;
- провести весь спектр мер для предотвращения замерзания бетонного состава до процесса заливки в скважину;
- обеспечить исправную работу техники в определенных условиях внешней среды.
В большей степени данные требования касаются, конечно же, условий среды при низких температурных значениях, так как большинство проблем возникает из-за процессов пучинистости почвы (для минимизации этих процессов следует использовать данные по промерзанию грунта на вашей территории). При высоких температурах, как правило, проблем с работоспособностью техники и заливкой раствора не наблюдается.
Кроме описанных рекомендаций, следует провести определенный комплекс мероприятий по подготовке территории для установки буронабивных свай.
Этот комплекс предполагает:
- установку заграждений и предупреждающих табличек на границах проведения работ;
- освобождение территории от всех ограничивающих передвижение или постройку элементов – они будут замедлять как процесс постройки, так и оказывать лишнее влияние и нагрузку на грунт (если объекты габаритные);
- удаление травяного покрова и всевозможных кустарников с места строительства – отдельные растительные элементы могут препятствовать проведению работ;
- обеспечение площадки водоотводными конструкциями – это как пригодится для будущей эксплуатации уже построенного дома, так и будет полезно в процессе самой застройки из-за не всегда благоприятных погодных условий или слишком высокого уровня грунтовых вод;
- организовать территорию постройки таким образом, чтобы вся необходимая для бурения и заливки техника могла беспрепятственно попадать на объект и перемещаться по нему.
Требования к набивным сваям
Строительство набивного основания регламентируется сводом требований, изложенных в СП 24.13330.2011 и СП 50-102-2003:
- Перед проектированием фундамента необходимо учитывать класс ответственности сооружения.
- Проводить геологические изыскания могут компании, ведающие лицензированную деятельность.
- Порядок инженерных исследований контролируется СНиП 11-02-96 (2016), СП 11-102-97, СП 11-104-97, СП 11-105-97.
- В процессе проектирования изучается влияние проектной конструкции на окружающую среду и эксплуатируемые сооружения вокруг стройплощадки.
- Качество использованных стройматериалов и тип техники должны соответствовать требованиям проекта и отвечать техническим условиям.
- Расчет набивного фундамента ведется по прочности материала и несущей способности почвы. В вычисления учитывают совместное действие силовых факторов и негативное влияние внешней среды. Коэффициенты надежности при расчете нагрузок выбирают по СНиП 2.01.07-85*.
Требования к несущей способности свай различного назначения отражены в таблице:
| Тип постройки | Грузоподъемность, т | Диаметр набивных свай, мм | Рекомендованный шаг, м |
| Двухэтажные легковесные здания | до 7–8 | 300–400 | 1,5–2 |
| Каркасно-щитовые дома | до 5 | 200–300 | 1,5–2 |
| Хозяйственные постройки | до 3 | 150–200 | 1,5–2 |
