Электродный котел своими руками

Обзор популярных моделей и цен

Модели ионных котлов отличаются размерами, внешним видом, техническими характеристиками и стоимостью.

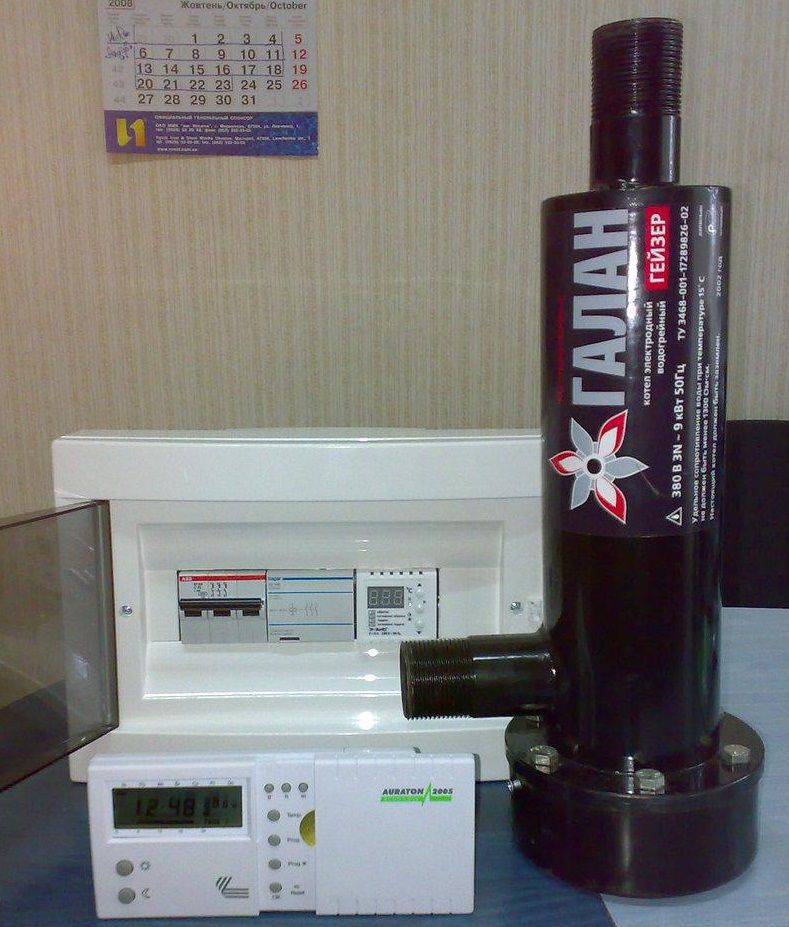

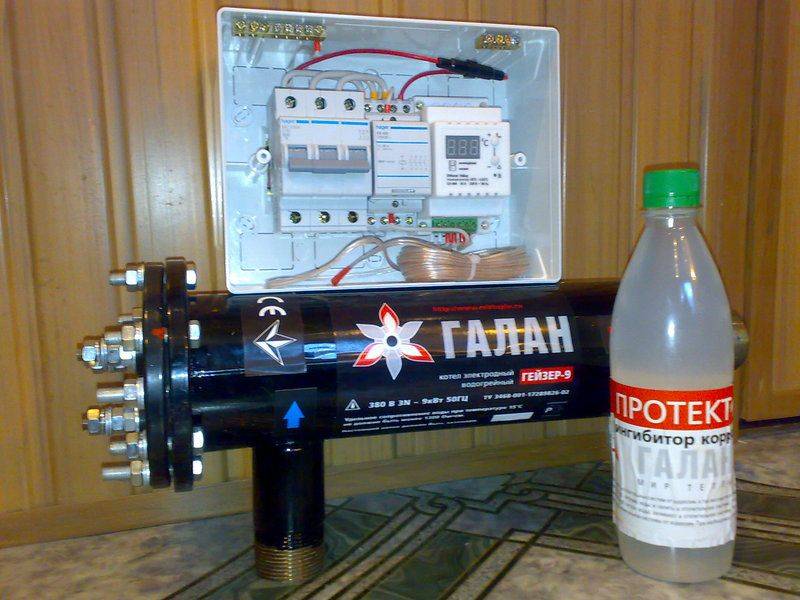

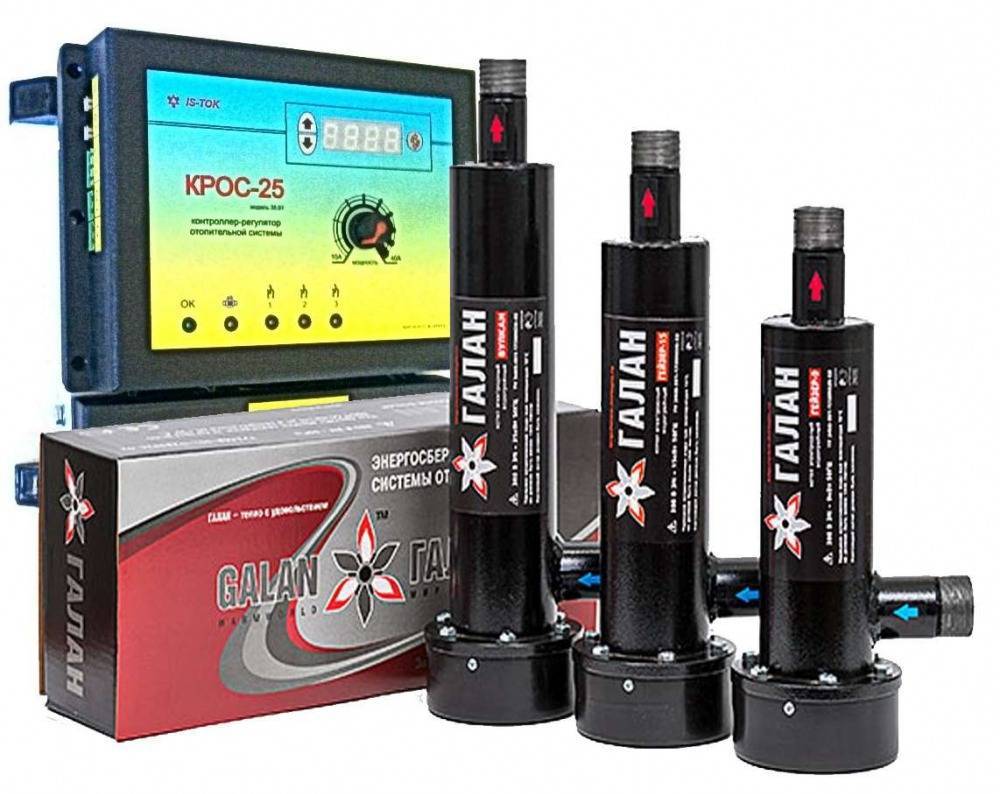

Галан

Производитель электронных котлов ЗАО «Галан» базируется на территории России. Фирма занимается производством отопительного оборудования с 1992 года. Наиболее известные модели — «Гейзер», «Галан Очаг», «Вулкан».

С помощью электрокотлов этой компании можно отапливать любые помещения, независимо от площади: квартира, гараж, дача, коттедж, офис, склад, магазин, производственный цех. Мощность агрегатов начинается с 3 кВт.

В комплект оборудования дополнительно входят: немецкая высококачественная автоматика, выносной блок контроля температуры, который можно программировать на неделю вперед. Изделия поставляются с компакт-дисками, на которых можно найти необходимые схемы, чертежи и советы по эксплуатации.

Котлы данной фирмы способны работать круглые сутки в автоматическом режиме. Для настенных моделей применяется специальный антифриз, температура замерзания которого -40 градусов по Цельсию.

Стоимость — от 4100 рублей.

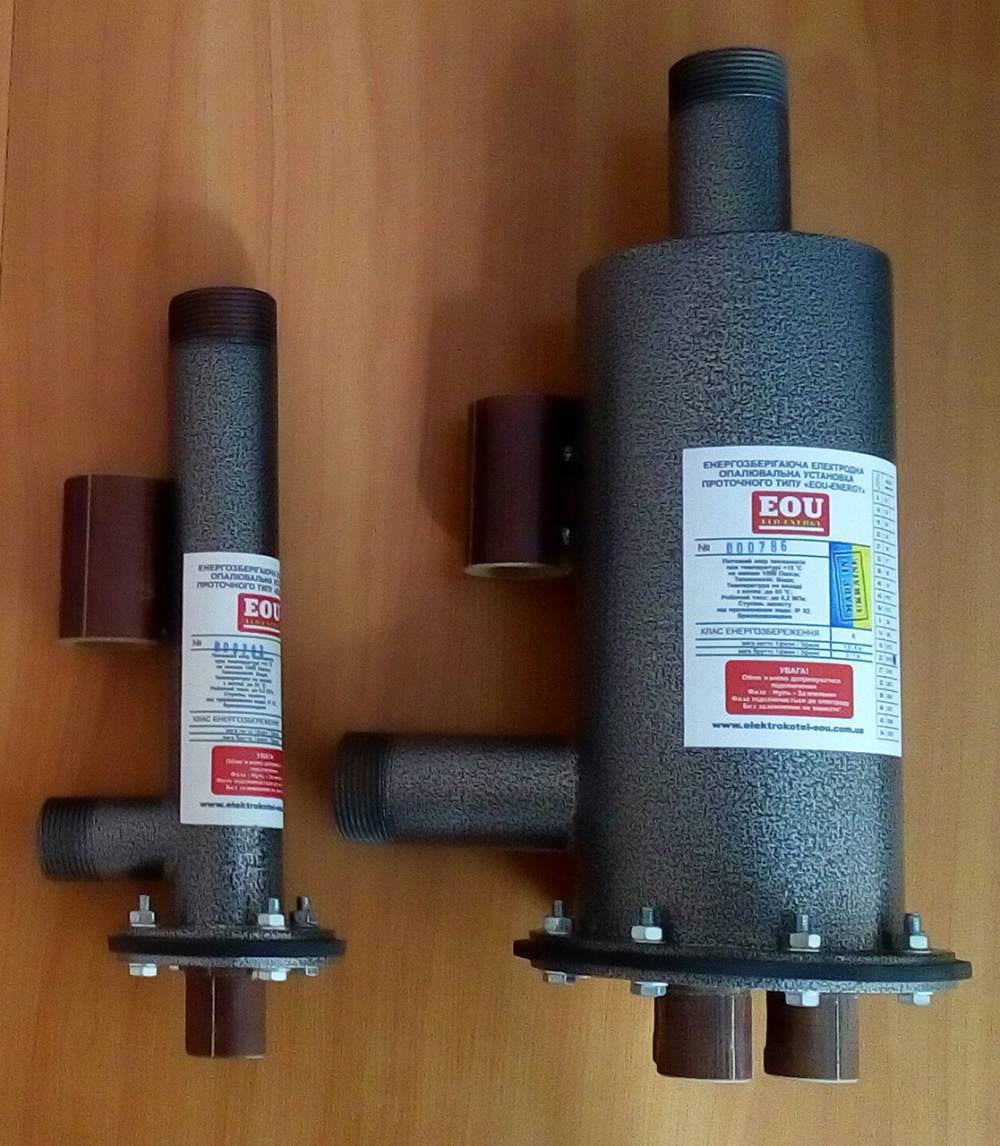

EOU

Это ионные отопительные устройства от украинской компании ТМ «EOU». Они являются альтернативой традиционным приборам. В качестве теплоносителя используется вода, что делает установку экономичной, безопасной, надежной и долговечной, по сравнению с обычными котлами.

Благодаря компактным размерам модели легко устанавливаются в любом доме. Для изготовления электроотопительного прибора используются прочные и стойкие к внешнему воздействию материалы. ЭОУ — это автономные, пожаробезопасные и бесшумные устройства, которые подходят для различных помещений. Встроенный контроллер «AEZ» позволяет запускать установку, не подготавливая теплоноситель. Гарантийный срок — 6 лет.

Стоимость — от 5400 рублей.

BERIL

Агрегаты изготавливаются компанией «Русские котлы» с 1998 года. Оборудование пользуется популярностью в России, Европейских странах, Корее. При помощи отопительных котлов «Берил» можно отапливать: дачные дома, гаражи, коттеджи. Изделия имеют отличительную особенность — электроды, в конструкции которых используются композитные материалы. Это позволяет снизить потребление электроэнергии.

Другие особенности котлов «Берил»:

Энергоблок расположен сверху. Благодаря этому подключение оборудования становится еще проще.
Для профилактики, замены или ремонта блока электродов не нужно отсоединять котел от системы.
Наличие посторонних включений в теплоносителе не способно повлиять на качество работы установки.
Изоляционные и уплотнительные материалы имеют повышенную теплостойкость — до +250 градусов по Цельсию.
Эксплуатационный срок — не менее 10 лет.

Стоимость — от 4450 рублей.

Эксплуатация самодельного электродного котла

Если в жилом помещении установлен электродный источнику обогрева, хозяева обязательно должны придерживаться техники безопасности. Одним из главных моментов считается учет удельного сопротивления теплового носителя. В качестве него обычно используют обычную воду, однако лучше, если будет дождевая или талый снег.

Перед применением жидкости в качестве теплоносителя целесообразно проверить показатель ее сопротивления, в случае, если отметка слишком велика, необходимо в состав добавить не йодированную соль, которая поможет ослабить диэлектрические свойства жидкости.

Эксплуатация электродного котла

Устанавливая электродный котел для старой отопительной системы, обязательно нужно ее заранее прочистить от грязи и ржавчины, так как эти вещества препятствуют стабильной работе ионного котла.

Инфракрасные обогреватели

Есть несколько видов обогревателей, использующих в качестве передачи тепловой энергии излучение (радиацию). Этот способ передачи считается наиболее эффективным для обогрева помещения – вначале нагреваются предметы, стоящие на пути инфракрасного излучения, а затем от них, за счет вторичной конвекции, греется воздух.

Видео описание

Наглядно про инфракрасные обогреватели на видео:

Есть три принципиально разных по устройству типа инфракрасных обогревателей:

рефлекторы, у которых спираль накаливания заключена в колбе из кварцевого стекла;
панельные – в керамической монолитной плите «запаян» ТЭН;
пленочные – с карбоновым напылением на полимерной пленке.

Отопление дома электричеством первого типа тип относится к обогревателям, работающим в коротковолновом диапазоне ИК излучения.

Недостатки – самый низкий КПД (за счет видимой части излучения), отсутствие точной регулировки температуры и высокая температура корпуса.

Инфракрасная панель настолько безопасна, что ее можно вешать на деревянные стеныИсточник centr-tepla.in.ua

Пленочные обогреватели самые эффективные. Обычно их используют в составе теплого пола, но в принципе их можно монтировать в стены или на потолке. Но именно монтаж в составе напольного покрытия более всего соответствует правильному и равномерному отоплению помещения. Управление работой происходит в автоматическом режиме с помощью пары «датчик температуры-термостат».

Если на полу недостаточно места, то пленочный обогреватель можно монтировать на любой свободной плоскостиИсточник otdelka-expert.ru

Конвекторы

Внешним видом конвекторы очень похожи на панельные керамические обогреватели, но внутри металлического корпуса находится «открытый» ТЭН, заключенный внутри пластинчатого радиатора. Принципиальное отличие в способе обогрева – холодный воздух заходит в корпус через нижний ряд отверстий, соприкасаясь с радиатором, нагревается и выходит через верхний ряд отверстий.

Стильная панель конвектора отлично смотрится в современном интерьереИсточник teplo-vsem.ru

Как и у панельных керамических обогревателей, есть два вида термостатов – механические и электронные. И именно электронное управление работой обеспечивает точность регулировки и возможность работать в нескольких режимах:

индивидуальный, с ручным управлением, применяют для обогрева отдельного помещения;
групповой, работа нескольких приборов под управлением одного (общего) термостата, что обеспечивает равномерный обогрев большой площади или одинаковый режим отопления нескольких комнат;
интеллектуальный, управление с помощью дистанционного пульта, подключение к GSM модулю и управление с помощью стандартных команд с удаленного терминала (мобильная связь, интернет), подключение к роутеру и управление через локальную сеть и/или интернет.

Видео описание

Что лучше выбрать: электрокотел или электроконвектор – наглядно на видео:

Компания NOBO, ведущий европейский производитель конвекторов, производит две совместимых между собой системы «умного» управления работой электрических приборов. В том числе «теплыми полами» (через термостат) и любыми другими бытовыми приборами, которые подключены к сети (через щиток, «разрыв» в цепи или включение/отключение розеток). Для этого они выпускают специальные термостаты, приемники-розетки и релейные приемники скрытого монтажа.

Одна из двух схем управления мультизональной электрической системойИсточник stroydoma74.ru

В качестве итога – как оптимизировать электроотопление

Кроме грамотного подбора нагревательного оборудования, эффективная и оптимальная (с точки зрения затрат) система отопления электричеством возможна лишь при комплексном утеплении дома – начиная от цоколя и заканчивая крышей. В противном случае, затраты на обогрев продуваемого дома будут значительно выше, даже несмотря на высокий КПД самого обогревателя, и отопление дома электричеством дешево вряд ли получится.

Принцип работы и схема установки

Электродный котёл

Прежде чем изучать чертежи и приступать к сборке аппарата, необходимо ознакомиться с его принципом действия. Он основан на ускорении движения ионов в теплоносителе (подсоленной воде) под воздействием электрического тока. Применение физики позволяет экономить до 40% электроэнергии, что существенно снижает расходы для обогрева жилища.

Мы рекомендуем использовать при изготовлении отопительной установки предельно простую схему. Теплоноситель поступает в емкость с установленным в ней электродом. В качестве прикрепленного к одной из сторон емкости электрода лучше использовать металлический стержень определенного диаметра. К электроду подключается фазовый провод, а к внешней поверхности корпуса – нулевой. Подключение котла сделанного самостоятельно к электрической сети с напряжением 220 В и частотой 50 Гц приводит к хаотичному перемещению молекул жидкости между катодом и анодов, что в свою очередь, это приводит к нагреву воды. Добавление соли в воду позволяет уменьшить сопротивление проводника, что снижает величину скачка напряжения при включении установки. По этой же причине, мы рекомендуем использовать автономное электропитание, если вы делаете электродный котел для отопления своими руками.

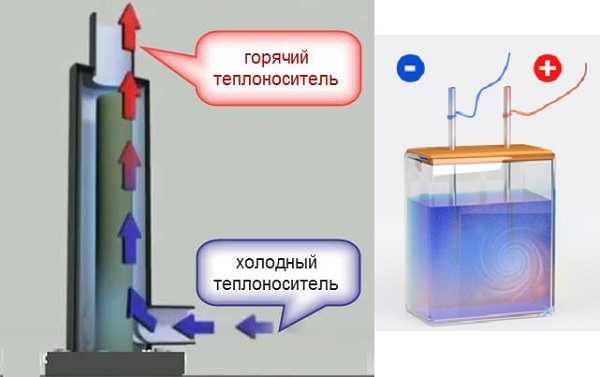

Принцип работы электродного котла

Проводником системы выступает вода, которую необходимо как следует подготовить. Жидкость должна иметь соляной раствор. Частицы соли растворяются в воде, а затем добавляются в систему. Для того чтобы не ошибиться в пропорциях, необходимо изучить паспорт котла.

Действия тока проходят через воду. В этих условиях не следует подключать котел через УЗО. В противном случае это приведет к снижению безопасности системы.Проходящий через воду ток образует электролиз, а тот в свою очередь – способствует появлению электролизного газа. Такой газ является существенной проблемой для эксплуатации системы. Поэтому необходимо позаботиться о спуске воздуха после каждого сеанса.

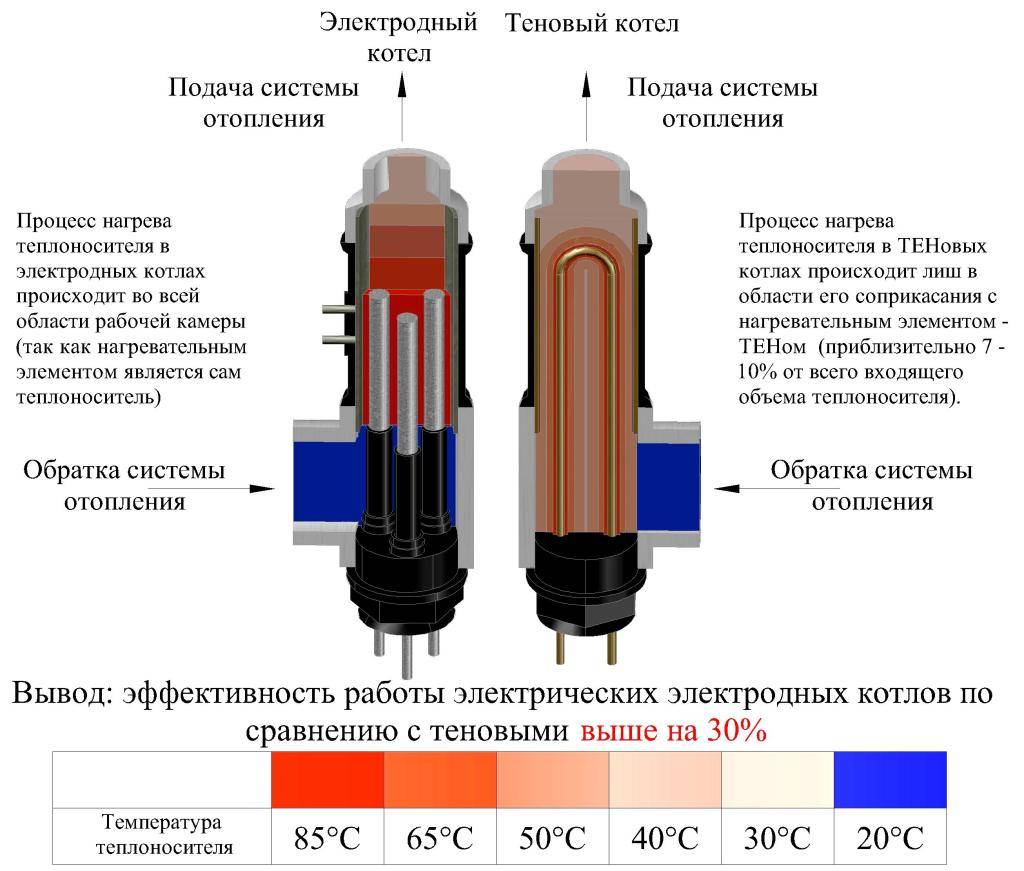

Преимущественные показатели электродных отопительных приборов

Эксплуатация автономного источника тепла позволяет управлять не только микроклиматом и терморегуляцией в доме, но и расходами на тепло. При этом электродные котлы имеют ряд очевидных преимуществ по сравнению с ТЭН- и индукционными аппаратами.

Вся вода, которая поступает в котел электрический электродный, нагревается практически мгновенно и в полном объеме. Ввиду отсутствия неуправляемой инерции нагрева теплоносителя в конструкции достигается очень высокий уровень КПД – до 98%.

Постоянный контакт электродов с жидким теплоносителем не приводит к образованию слоя накипи. И, соответственно, быстрому выходу из строя нагревателя. Это происходит благодаря тому, что в конструкции прибора происходит постоянная смена полярности – поочередное движение ионов в разных направлениях со скоростью 50 раз в секунду.

Принцип электродного нагрева жидкости позволяет сократить объем теплогенератора в несколько раз по сравнению с ТЭНовыми приборами аналогичной мощности. Небольшие размеры и малый вес оборудования – очень выгодные черты, которыми отмечены котлы электродные. Отзывы опытных пользователей подтверждают удобство пользования бытовыми приборами, простоту монтажа и возможность их расположения в любых помещениях.

Наличие на внешней панели аппаратов блока цифровой настройки позволяет разумно регулировать интенсивность работы котла. Функционирование в заданном режиме помогает сэкономить до 40% электрической энергии в доме.

В случае разгерметизации системы или утечки воды можно не опасаться поражения электричеством. Без теплоносителя движения тока не будет, поэтому котел просто прекращает работу.

Отсутствие звуковых колебаний обеспечивает тихую работу.

Принцип действия электродного котла подразумевает полное отсутствие продуктов сгорания или других видов отходов. Не требуется также и запаса топливных ресурсов.

Подробная пошаговая инструкция по установке и подключению

Монтаж электрокотла на стену

Очистите стену от пыли и грязи.
Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
Подвесьте котел на резьбовые крюки, после чего закрутите винты.

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.

Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.

Сечение кабеля, мм2	Медные жилы, кВт	Алюминиевые жилы, кВт
220 В	380 В	220 В	380 В
1,5	3,3	5,7	—	—
2,0	4,1	7,2	3,0	5,3
2,5	4,6	7,9	3,5	6,0
4,0	5,9	10	4,6	7,9
6,0	7,4	12	5,7	9,8
10,0	11	19	8,3	14,0
16,0	17	30	12	20,0

Пример таблицы из инструкции по эксплуатации Protherm Скат 9KR 13.

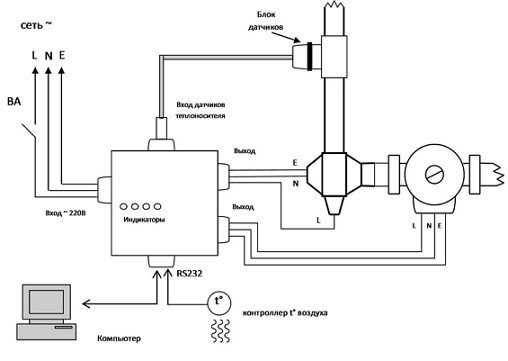

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.

Подключение автоматики электрического котла через магнитный пускатель.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м. На фото – пример траншеи и уже готовой заземляющей конструкции.
Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
Засыпьте конструкцию землей.

Пробный запуск котла

Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Установка и эксплуатация электродных нагревателей воды

Хотя монтаж системы отопления с ионным котлом довольно просто, все же сначала вы должны усвоить несколько обязательных правил, без которых система или не будет работать вовсе, или же станет небезопасной и недолговечной.

Обязательные требования:

оборудуйте систему манометром, который поможет следить за давлением в котле и трубах;
обязательно установите предохранительный клапан, чтобы последний сбрасывал излишки пара;
стоит смонтировать автоматические отводчики воздуха;
позаботьтесь об устройстве запорной арматуры, которая должна располагаться обязательно после расширительного бачка.

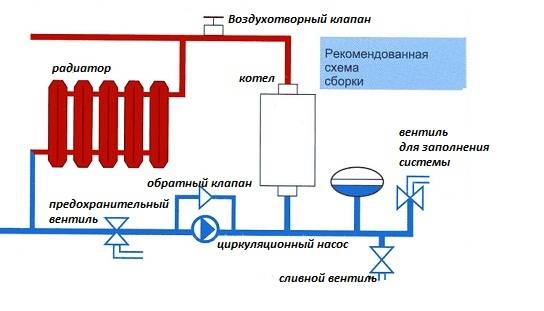

Схема системы отопления с использованием электродного котла довольно проста. Главное, установить все обязательные ее элементы. А именно: воздухоотводный и обратный клапаны, манометр, сливной и предохранительные вентили.

Сам котел необходимо монтировать строго вертикально, так как вода при нагревании превращается в пар и стремится вверх. Подача холодной жидкости осуществляется снизу. Устройство должно иметь отдельное крепление, а не висеть на трубах. Также не стоит устанавливать пластиковые трубы непосредственно на выходе из котла. Первые 1,5 метра трубы должны быть металлическими. Остальную часть системы отопления можно выполнить из металлопластиковых труб.

Перед запуском системы отопления с ионным котлом, ее нужно полностью промыть специальными средствами. Таким образом вы существенно повысите КПД и долговечность всей системы.

Еще один немаловажный вопрос – заземление. Его необходимо выполнить из проволоки диаметром от 4 мм, имеющей сопротивление не более отметки в 4 Ом. Подключать заземление нужно к нулевой клемме, расположенной в нижней части водонагревателя.

Особое внимание стоит обратить на объем системы отопления. Следуйте простому правилу: на 1 кВт мощности котла наибольший литраж составляет 8 л

Несложно подсчитать, что на мощность, например, в 5 кВт, максимально допустимый литраж составит 40 л.

Расчет объема – важная составляющая. При неправильном подсчете снизится эффективность работы устройства. Котел будет работать больше, а, значит, увеличится потребление электроэнергии и износ нагревателя.

Алюминиевые радиаторы являются наилучшим выбор для частных домов с электродным котлом отопления.

Для электродных устройств не подходят обычные чугунные радиаторы, так как в своем составе они содержат большее количество примесей, влияющих на электропроводность жидкости. Здесь оптимальным выбором станут алюминиевые или биметаллические батареи. Лучше выбирать те, которые имеют наименьший объем, чтобы снизить энергозатраты.

Электрокотел на ТЭНах

Схема электрического котла с теном своими руками является наиболее простой для исполнения и известна уже достаточно давно.

Принцип работы ТЭНового котла

Устройство всех бытовых приборов, в которых установлены нагревательные элементы (ТЭНы), одинаково. При включении питания напряжение подается на ТЭН, который постепенно нагревается и передает тепловую энергию расположенной вокруг него жидкости.

Преимущества таких приборов:

большой ассортимент нагревательных элементов различной формы и мощности;
возможность использования в любой отопительной системе с жидкими теплоносителями;
на корпусе котла установлена изоляция, так что напряжение подается исключительно на ТЭН;
не требуют сложного обслуживания;
уровень нагрева очень просто контролировать, даже с минимальным набором автоматических элементов управления.

Среди недостатков самодельного электрического котла данного типа можно назвать:

«прожорливость» в потреблении электроэнергии, поскольку для обогрева 10 м2 площади требуется 1 кВт мощности;
примеси в теплоносителе накапливаются на нагревательном элементе в виде накипи, поэтому его нужно чистить примерно 1 раз в год;
ТЭН может функционировать только при наличии жидкости, с ним рекомендуется установка датчика холостого хода.

Блиц-советы

Прежде чем приступать к изготовлению котла своими руками, правильно оцените свои возможности. С электричеством следует обращаться очень аккуратно.
Для бесперебойной работы электрического котла, необходимо приобрести дизельный или бензиновый генератор, от которого будет работать электрическое оборудование, когда электрический ток в сети будет отсутствовать по причине возникновения аварийной ситуации на линии электропередач.
Самый простой способ изготовить мини-элетрокотёл, это приобрести комплект электрического оборудования, которое устанавливается в батарею отопления. Такая система легко устанавливается, а температура нагрева регулируется с помощью автоматической микропроцессорной системы.

Обслуживание системы отопления на электродном оборудовании

Электродные котлы – техническая разработка для обогрева дачи помещений с небольшой площадью. Особенность, которая отличает от аппарата, работающего на ТЭНе — невозможность поломки от перепада напряжения.

Во время эксплуатации прибора, работающего на пределе, внутри корпуса образуется высокая температура, давление, возникает циркуляция некачественного теплоносителя, устройство очень быстро изнашивается. В таких условиях происходит износ электродов, изоляторов, герметичность соединений придет в негодность.

Чтобы провести обслуживание, нужно демонтировать устройство. Открутить резьбовое соединение на фланце, вытащить электрод.
Оцените, насколько изношены электроды. Убедитесь, что изоляторы целые. На корпусе нет трещин. Если электроды изношены более чем на 40%, требуется замена оборудования.
Проведите чистку поверхности электродов, держателей.
Очистите внутреннюю часть корпуса.
Можно собирать аппарат в обратном порядке.
Проведите обезжиривание поверхностей, нанесите герметик. Понадобится высокотемпературная субстанция.

Особенности конструкции

Наиболее простой катодный котел включает в себя:

Корпус, сделанный из трубы, которая может иметь диаметр 50-200 мм.
Две футорки или 1 футорка и заглушка. Они закреплены на резьбе, нарезанной на обоих концах трубы.
Электрод. Фиксируется в одной из футорок. Он зафиксирован на материале, который не способен проводить электрический ток. Этот электрод находится внутри трубы. Один его конец подключен к контакту, который выходит наружу через футорку.
Два патрубка. Через один вода поступает в отопительную сеть, через другой она возвращается из системы, которая может включать котел индукционного типа.
Нулевой контакт, прикрепленный к корпусу.
Заземляющий контакт.

Электродный котел подключен к электросети следующим образом:

К контакту электрода подсоединен фазный провод.
К двум контактам, размещенным на трубе, подключены нейтральный и заземляющий кабели.

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Последствия электролиза, прямого действия тока

В процессе работы гидролизного раствора, происходит распад воды на водород, кислород, ведет к образованию воздушных пробок. Не дает жидкости нормально циркулировать внутри системы.

Некоторые пользователи обнаружили на алюминиевых радиаторах следы коррозии — следствие электрохимического воздействия.

Если установить в систему отопления чугунные радиаторы, качество теплоносителя изменится в худшую сторону. Из пор чугуна дистиллированная вода вымывает примеси. Электродный котел требует установки биметаллических конструкций.

Жидкость в системе находится под постоянным воздействием тока, установка заземления обязательна. Процесс сложный, не на всех видах отопительной системы возможно.

На стальную трубу можно установить хомут, если система состоит из чугунных радиаторов и пластиковых труб — процесс практически не решаемый.

Сборка электродного котла

Просто сделать и электродный нагреватель. Для этого мастеру понадобятся:

железная труба диаметром от 57 мм с толстыми стенками;
лист железа толщиной больше 2 мм;
внутренний электрод диаметром 25 мм;
прокладки из паронита или резины и присоединительные клеммы.

Как и в предыдущих случаях, нужно начать с присоединения патрубков для труб к будущему корпусу котла. С одного конца патрубки приваривают к агрегату, с другого – делают резьбу.

Изготавливая электродный котел своими руками, в корпусе просверливают отверстие для заглушки. К последней крепится электрод, он устанавливается внутри котла. На завершающем этапе самодельный корпус заваривают, устанавливая вырезанные из железного листа крышку и дно.

После очистки сварных швов требуется проверить их на проницаемость. Для этого места сварки покрывают мыльной пеной, а внутри корпуса воздушным прессом нагнетают давление. Там, где появились пузырьки, котел даст течь. Когда все выявленные неисправности устранены, можно обработать корпус эмалированной краской.

Котел будет исправно работать, если вода в системе отопления дома содержит соду. Последнюю добавляют для того, чтобы повысить силу тока: рассчитать этот показатель можно, разделив мощность агрегата на 220.

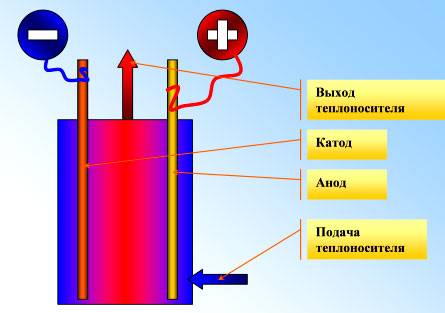

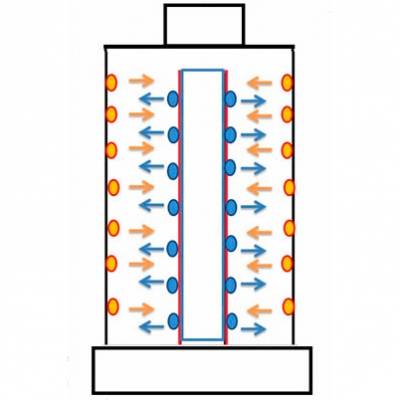

Принцип работы электродного котла

Как видно на рисунке, при изменении полярности тока меняется и направление движения ионов солей в воде. В этом случае в качестве контактов используется электрод и корпус устройства.

Принцип действия такого устройства основывается на процессе электролиза, то есть роль нагревательного элемента играет сама вода. Однако есть одно условие: чтобы вода начала проводить через себя ток, обязательно наличие солей. Чем больше примесей в жидкости, тем лучше она будет проводить ток. Заряженные частички примесей или ионы под действием электричества начинают двигаться от контакта к контакту (электроды). Так как ток в обычной электрической сети переменный, а его частота составляет 50 Гц, то ионы меняют свое направление от электрода к электроду 50 раз за секунду.

Домашняя сеть имеет постоянное напряжение в 220 В, отсюда, исходя из закона Ома, при снижении сопротивления сила тока увеличивается. Но вода все же не является хорошим проводником в отличие от таких металлов, как алюминий или медь, поэтому из-за повышения силы тока она начинает нагреваться. Благодаря этому КПД электродных котлов приближено к отметке в 100%.

ВАЖНО! Мощность водонагревателя напрямую зависит от количества примесей в воде. Чем больше солей, тем мощнее котел.. Эта простая схема наглядно показывает простоту устройства электродного котла

Эта простая схема наглядно показывает простоту устройства электродного котла.

Как правило, стандартный котел имеет форму цилиндра. Внутри последнего устанавливается электрод тоже цилиндрической формы. При этом первый контакт в устройстве – это электрод, а второй – сам корпус. Исходя из этого, появляется необходимость в заземлении водонагревателя, так как ток может пробивать на его корпус.

Если вы решили купить электродный котел отопления, проблема заземления отпадает. Большинство заводских моделей имеют корпус, покрытый полиамидом. Последний играет роль изолятора

Также обращайте внимание на размер водонагревателя. Обычно это небольшой цилиндр высотой до 600 мм и диаметром до 300-400 мм

Такие котлы могут развивать мощность до 6 кВт, чего вполне достаточно для обеспечения среднестатистического дома или квартиры.

Вариант № 3. Индукционные котлы

Из широко используемых моделей индукционный котел можно считать последней разработкой.

Как работают индукционные нагреватели

Если не вдаваться в тонкости устройства, то индукционный котел — это та же микроволновка, теплоноситель нагревается посредством магнитного поля.

Схема отопительной системы подразумевает работу в заданный интервал времени.

Достоинства:

Безопасность;
Высокий КПД;
В этих агрегатах может использоваться любой теплоноситель, его качество не играет роли;
В индукционных котлах практически не образуется накипь.

Недостатки:

Стоимость индукционных котлов довольно высока;
В этих аппаратах относительно сложная управляющая автоматика. Собрать ее своими руками дилетанту проблематично.

Собираем простой индукционный нагреватель

Когда я начал изучать самодельные индукционные нагреватели, то понял, что инструкция там не простая, да и чертежи довольно сложные для домашнего мастера, но есть интересное решение, о котором я далее и расскажу.

Иллюстрации.	Рекомендации.
	Из чего состоит котел. Чтобы собрать такой котел вам нужно купить индукционную печку мощностью 2,4 кВт (стоит около 2000 рублей) и 3 м профилированной трубы сечением 25х50 мм с толщиной стенки 2,5 мм.
	Принцип работы. Нам нужно соорудить из профилированной трубы своеобразную плоскую емкость, по которой будет циркулировать вода. Потом к этой емкости прикрепить индукционную печку и включить ее. Это то же самое, что поставить кастрюлю с водой на печь.
	Нарезаем трубу. Самое сложное в этой работе сделать все максимально точно. Я нарезал трубу при помощи торцовочной пилы на станине с ограничителем. В моем случае труба резалась на отрезки по 400 мм, после чего я зачищал напильником края от заусенец.
	Схема емкости. Как показано на схеме вода циркулирует змейкой по этому импровизированному радиатору. Я не случайно сделал именно 6 регистров, так подача и обратка у меня будет с одной стороны и плиту будет легче подключать к системе отопления.
	Прорезаем соединительные отверстия. Соединительные отверстия должны находиться четко напротив друг друга. В данном случае я просверлил 2 отверстия по краям сверлом на 10 мм, а потом вырезал середину между ними маленькой болгаркой.
	Нумерация труб. Есть очень важный момент: профилированные трубы не идеально симметричные, с одной стороны они слегка закруглены, а с другой ровные. Если присмотреться, то на фото слева это видно. Так вот, нам нужно изначально сложить острый край труб с тупым. Чтобы не перепутать впоследствии, трубы сразу нумеруются.

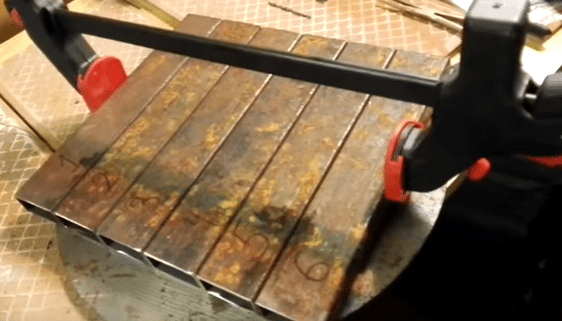

	Собираем емкость. Теперь нам нужно проварить все швы между трубами, для этого выкладываем их на идеально ровную поверхность и стягиваем струбциной. Дальше, чтобы плиту не повело, вначале прихватываем все швы точечно, а после провариваем швы капитально.
	Закрываем торец емкости. Чтобы заварить одну из сторон емкости я вырезал полосу. Полоса вырезана из той же профилированной трубы, просто болгаркой срезал одну из сторон. Привариваем как обычно, сначала прихватываем, потом обвариваем.
	Привариваем патрубки. С обратной стороны делаем практически то же самое, с той лишь разницей, что к крайним трубам привариваются патрубки притока и обратки. Площадь соприкосновения нашей металлической емкости с индукционной печкой должна быть максимальной, поэтому сварочные швы нужно зачистить болгаркой.

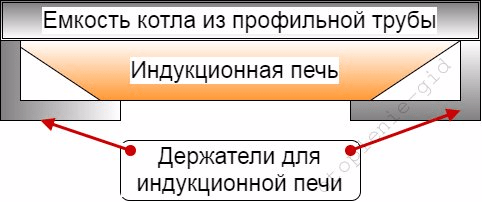

	Монтируем направляющие. Чтобы всю эту конструкцию навесить на вертикальную стену сзади привариваем 2 уголка, в которые потом вставится наша индукционная печка, как в нишу.
	Покраска. По окончании сварочных работ я покрасил всю конструкцию термостойкой краской и приварил петли для навешивания нашего индукционного котла на стену. В принципе все, теперь можно подключать котел к отоплению и пользоваться.
