Ионные котлы отопления: принцип работы

Чем нужно руководствоваться

На вопрос, как выбрать котел отопления, очень часто отвечают, что основной критерий – это доступность того или иного топлива. В данном контексте выделим несколько видов котлов.

Газовые котлы

Газовые котлы являются самыми распространенными видами отопительного оборудования. Это обусловлено тем, что топливо для таких котлов стоит не очень дорого, оно доступно для широкого круга потребителей. Какие бывают котлы отопления на газу? Они отличаются друг от друга в зависимости от того, какой тип горелки – атмосферная или надувная. В первом случае отработанный газ идет через дымоход, а во втором – все продукты сгорания уходят через специальную трубу при помощи вентилятора. Конечно, второй вариант исполнения будет немного дороже, однако именно он не будет требовать отвода дыма.

Настенный газовый котел

Что касается способа размещения котлов, то выбор котла отопления предполагает наличие напольных и настенных моделей. Какой котел отопления лучше в данном случае – ответа нет. Ведь все будет зависеть от того, какие цели вы преследуете. Если, кроме отопления, вам нужно будет проводить горячую воду, то можно поставить настенные современные котлы отопления. Так вам не нужно будет ставить еще и бойлер для нагрева воды, а это – экономия финансов. Также в случае с настенными моделями можно выводить продукты сгорания прямо на улицу. А небольшие размеры таких приборов позволят идеально вписать их в интерьер.

Недостаток настенных моделей – это их зависимость от электрической энергии.

Электрические котлы

Далее рассмотрим электрические котлы отопления. Если в вашей местности нет газа, проходящего магистралью, электрический котел сможет вас спасти. Такие разновидности котлов отопления – небольшие по размерам, поэтому они могут использоваться в небольших домах, а также в коттеджах от 100 кв.м площадью. Все продукты горения будут безвредными с экологической точки зрения. А монтаж такого котла не потребует специальных умений. Стоит отметить, что электрические котлы не очень распространены. Ведь топливо дорогое, а цены на него растут и растут. Если вы спрашиваете, какие котлы для отопления лучше с точки зрения экономии, то это – не вариант в данном случае. Очень часто электрические котлы служат в качестве запасных приборов для отопления.

Котлы на твердом топливе

Теперь пришло время рассмотреть, какие есть котлы отопления на твердом топливе. Такие котлы считаются наиболее древними, такая система используется для отопления помещений уже давным-давно. И причина этому простая – топливо для таких устройств доступно, в его качестве могут быть дрова, кокс, торф, уголь и т.д. Единственный недостаток – это то, что такие котлы не способны работать в автономном режиме.

Газогенераторный твердотопливный котел

Модификация таких котлов – это газогенераторные приборы. Отличается такой котел тем, что можно управлять процессом горения, а производительность регулируют в пределах 30-100 процентов. Когда вы думаете, как подобрать котел отопления, следует знать, что топливо, которое используют такие котлы, – это дрова, влажность их не должна быть меньше 30%. Газогенераторные котлы зависят от подачи электрической энергии. Но они имеют и преимущества в сравнении с твердотопливными. У них высокий КПД, который в два раза выше твердотопливных приборов. А с точки зрения загрязнения окружающей среды они экологичные, так как продукты горения не попадут в дымоотвод, а будут служить для того чтобы образовывался газ.

Рейтинг котлов отопления показывает, что одноконтурные газогенераторные котлы нельзя применять для подогревания воды. А если рассматривать автоматизацию, то она велика. Часто можно найти программаторы на таких приборах – они регулируют температуру носителя тепла и подают сигналы, если есть аварийная опасность.

Газогенераторные котлы в частном доме – это дорогостоящее удовольствие. Ведь стоимость котла отопления высокая.

Жидкотопливные котлы

Теперь рассмотрим котлы на жидком топливе. В качестве рабочего ресурса такие приборы используют дизельное топливо. Для эксплуатации таких котлов нужны будут дополнительные комплектующие – емкости для топлива и помещение специально для котла. Если вы думаете, какой котел выбрать для отопления, то отметим, что жидкотопливные котлы имеют очень дорогую горелку, которая порой может стоить как газовый котел с атмосферной горелкой. Но такой прибор имеет разные ступени мощности, именно поэтому с экономической точки зрения его использовать выгодно.

Кроме солярки, жидкотопливные котлы могут применять также и газ. Для этого служат сменные горелки или специальные горелки, которые способны работать на двух типах топлива.

Жидкотопливный котел

Электрические ионные котлы

Такие котлы работают по принципу прогрева воды (теплоносителя) методом ионизации. Данный процесс происходит следующим образом:

При включении котла к сети водные молекулы разделяются на положительные и отрицательные ионы, которые колеблются между двумя электродами (анодом и катодом). Во время этого процесса вырабатывается тепловая энергия. Она сразу передается теплоносителю, распространяющему ее по всей отопительной системе.

Используются такие агрегаты в качестве автономной отопительной системы. Отличаются они от котлов с ТЭНами небольшими размерами, а так же блоком электродов, который имеет высокую производительность и экономичность. В воду, играющую роль теплоносителя, дополнительно добавляют поваренную соль. Это необходимо для повышения электросопротивления воды. Во избежание коррозии металла или образования накипи в систему, вместо воды, заливают тосол, разработанный специально для ионных котлов.

Электродные котлы изначально применялись только в военных целях для обогрева подводных лодок или военных кораблей. После чего немного изменив конструкцию, разработчики начали выпускать котлы для бытового или промышленного использования.

К примеру, котел марки «Галан» выпускается в соответствии со всеми установленными нормами военной техники, так как производители специализируются на изготовлении приборов для подводных лодок и кораблей.

Простой ионный котле своими руками

Ознакомившись с особенностями и принципом, по которому функционируют ионные котлы отопления, настает пора задаться вопросом: как собрать подобное оборудование своими руками? Вначале нужно подготовить инструмент и материалы:

• Труба стальная диаметром 5-10 см
• Клеммы заземления и нулевого провода
• Электроды
• Провода
• Металлический тройник и муфта
• Упорство и желание

Прежде чем начинать соединять все воедино, стоит запомнить три очень важных правила, касающихся безопасности:

• На электрод подается исключительно фаза
• На корпус подается исключительно нулевой провод
• Обязательно предусматривается надежное заземление

Чтобы собрать ионный электродный котел, достаточно следовать следующей инструкции:

• Вначале подготавливается труба длиной 25-30 см, которая будет выполнять роль корпуса
• Поверхности должны быть ровными и без коррозии, зазубрины с торцов зачищаются
• С одной стороны, посредством тройника устанавливаются электроды
• Тройник также необходим для организации выхода и входа теплоносителя
• Со второй стороны делают подключение к отопительной магистрали
• Между электродом и тройником установить изолирующую прокладку (подойдет термостойкий пластик)

• Чтобы добиться герметичности, резьбовые соединения должны быть точно подогнаны друг к другу
• Чтобы закрепить нулевую клемму и заземление, к корпусу приваривают 1-2 болта

Собрав все воедино, можно врезать котел в отопительную систему. Подобное самодельное оборудование вряд ли сможет отопить частный дом, но для небольших подсобных площадей или гаража станет идеальным решением. Можно закрыть установку декоративным кожухом, при этом стараясь не ограничивать к нему свободный доступ.

История и принцип работы ионного (электродного) котла

Данный тип отопительных котлов был создан в середине прошлого века предприятиями оборонного комплекса для нужд подводного флота СССР, в частности — для отопления отсеков подлодок с дизельными двигателями. Электродный котел полностью соответствовал условиям заказа подводников — имел крайне малые для обычных отопительных котлов размеры, не нуждался в вытяжке, не создавал шумов при работе, эффективно нагревал теплоноситель, в роли которого более всего подходила обычная морская вода.

К 90-м годам заказы для оборонки резко сократились в объемах, вместе с этим были сведены к нулю потребности военного флота в ионных котлах. Первая «гражданская» версия электродного котла была создана инженерами А.П. Ильиным и Д.Н. Кунковым, получившими соответствующий патент на свое изобретение в 1995 году.

Принцип работы ионного котла основан на прямом взаимодействии теплоносителя, занимающего пространство между анодом и катодом, с электрическим током. Прохождение электрического тока через теплоноситель вызывает хаотичное движение положительных и отрицательных ионов: первые движутся к отрицательно заряженному электроду; вторые — к заряженному положительно. Постоянное перемещение ионов в сопротивляющейся этому движению среде вызывает быстрый нагрев теплоносителя, чему особенно способствует перемена ролей у электродов — каждую секунду их полярность меняется 50 раз, т.е. каждый из электродов в течение одной секунды 25 раз будет анодом и 25 — катодом, поскольку они подключены к источнику переменного тока частотой 50 Гц. Следует отметить, что именно столь частая смена заряда у электродов не позволяет воде разложиться на кислород и водород — для электролиза необходим постоянный электроток. С возрастанием температуры в котле повышается давление, вызывающее циркуляцию теплоносителя по отопительному контуру.

Таким образом, электроды, установленные в емкости ионного котла, напрямую не участвуют в нагреве воды и не нагреваются сами — за повышение температуры воды отвечают положительно и отрицательно заряженные ионы, расщепленные под воздействием электротока из молекул воды.

Важным условием эффективной работы ионного котла является наличие омического сопротивления воды на уровне не более 3000 Ом при 15°С, для чего этот теплоноситель должен содержать определенное количество солей — изначально электродные котлы создавались под морскую воду. То есть, если залить в отопительную систему дистиллированную воду и попытаться нагреть ее при помощи ионного котла — никакого нагрева не будет, поскольку в такой воде соли полностью отсутствуют, а значит, не возникнет электрической цепи между электродами.

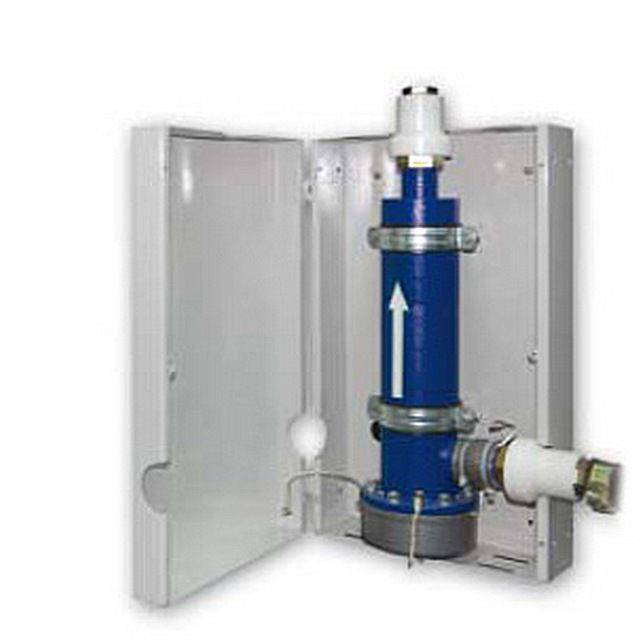

Ионный котел «Берил» с семисторным блоком

Более дорогие модели, с автоматическим контролем и регулировкой мощности в каждый конкретный момент времени, оснащены специальным семисторным блоком (на снимке) и системой ПИД – электронной регулировки температуры. Считается, что ПИД-регулятор, который состоит из усилителя, интегратора и дифференциатора, наиболее быстро и точно оценивает уровень нагрева с учетом ближайших перспектив и вырабатывает сигналы управления, позволяющие экономить до 20% энергии.

Линейка котлов ЭОУ (Энергосберегающая Отопительная Установка)

Это – также продукт российского производства. Несложные по конструкции, сравнительно недорогие, но вполне удобные в эксплуатации котлы охватывают диапазон мощности от 2 до 120 кВт. Могут выпускаться для сети одно- и трёхфазного тока, различаясь при этом по размерам.

Какой теплоноситель подходит для ионного котла

Ионный электрический котел очень требователен к качеству теплоносителя. Для него не подходит дистиллированная вода и незамерзающая жидкость. В качестве теплоносителя нужно использовать обычную воду из-под крана, прошедшую специальную подготовку. В паспорте нагревателя указано, сколько соли должно содержаться в теплоносителе.

Чтобы «настроить» теплоноситель для ионных котлов отопления, по отзывам, нужно потратить немало времени. Например, если сопротивление воды недостаточное, то ее нужно подсолить. Подходит обычная пищевая соль. Сыпать ее нужно совсем немного, буквально на кончике чайной ложки. Потом подсоленную жидкость прогоняют по системе и замеряют сопротивление. Если оно достигло необходимого уровня, указанного в паспорте, то можно все оставить как есть. В случае необходимости в теплоноситель добавляют еще соли или же разбавляют его дистиллированной водой.

«Галан» Вулкан 36

Компания «Галан» одной из первых начала разработку такого семейства обогревательных приборов, используя наработки военно-космической отрасли и запатентованные инженерные решения. За четверть века даже первая линейка приборов не вышла из строя и продолжает функционировать.

«Галан» Вулкан 36

Мощность модели 36 кВт, подходит только для трехфазной сети. Максимальная сила тока на три фазы 27,3 А. Управление механическое, устанавливают котел только на пол.

Данная модель «Вулкан» 36 обладает многими преимуществами, выделим основные из них:

• простота в обслуживании и эксплуатации.
• безопасность и надежность – при возникновении короткого замыкания электрического тока,  перегреве токоподводящих проводов, превышении заданной температуры, утечке теплоносителя котел отключается.
• объем теплоносителя 600 литров, объем отапливаемого помещения – 1700 куб.м.
• доступная стоимость – средняя цена составляет 11000 руб.

Особенности ионных котлов

Среди собственников недвижимости давно бытует мнение о том, что отопление с использованием электрической энергии – это довольно рисковая затея, которая может обернуться баснословными эксплуатационными расходами. Справедливости ради стоит отметить, что это мнение применимо к электрическим котлам с интегрированным ТЭНом. Появление ионных котлов на рынке позволило развеять миф о дороговизне электрического отопления дома. Уникальное устройство электродного котла отопления гарантирует рациональный и бережливый расход ресурсов.

Помимо очевидного преимущества в виде экономичности, котел отопления электродный обладает и рядом других положительных качеств, среди них:

• долгий срок службы;
• защита от перегрева;
• компактный корпус;
• простой монтаж;
• возможность выбора режимов работы для наиболее бережливого расхода энергоресурсов;
• высокая пожаро- и взрывобезопасность;
• работа с доступным топливом;
• универсальность;
• защита контура от размерзания (для ионных котлов характерно использование незамерзающего теплоносителя);
• экологичность;
• высокий класс электробезопасности и пр.

Особенности монтажа

Для монтажа энергосберегающего котла необходимо установить предохранительный клапан, манометр и автоматический воздухоотвод. Горизонтальное положение оборудования недопустимо, устанавливать только вертикально, без смещений.

Врезка в тепловой контур производится так, чтобы нулевая клемма была снизу. Провода, подключаемые к котлу должны быть сечением не менее 4 мм². Подключать только через автоматы, по всем правилам ПУЭ.

Для установки в новую магистраль, обрабатывают ингибиторами только бывший в эксплуатации котёл. Следуйте рекомендациям по использованию чистящих средств. Игнорирование этого пункта повлечёт появление трудностей при установке омических показателей жидкости в системе.

Для отопления важен выбор радиаторов. Чугунные образцы не допустимы, поскольку они склонны к повышенному образованию накипи и другим загрязнениям. Радиаторные батареи лучше подбирать небольшие, из легких материалов (алюминий), с таким расчетом, чтобы 1 кВт энергии приходился на 8 литров.

Параллельное подключение – усиление мощности

При выборе батарей предпочтительно остановиться на алюминиевых конструкциях первичного типа, поскольку в них значительно меньше примесей – это будет снижать общее сопротивление.

Выбор отопительных приборов для систем с электродными котлами

Для эффективной работы систем отопления с ионными котельными агрегатами следует установить алюминиевые или биметаллические нагревательные приборы (радиаторы отопления). При выборе первых следует учесть тот факт, что вторичный алюминий, из которого изготовлены дешевые радиаторы, содержит большое количество примесей, повышает омическое сопротивление рабочего теплоносителя. В данном случае не следует экономить на радиаторах, ведь это приведет к нестабильности системы и повышению расходов электроэнергии.

Покрытые внутри полимерным составом алюминиевые радиаторы устанавливают, как правило, в открытых системах. Наличие в теплоносителе растворенного кислорода способствует быстрому корродированию поверхности отопительных приборов. Для закрытых систем такой необходимости нет, и применение радиаторов с повышенной защитой лишь безосновательно завысит стоимость системы отопления.

Производители котельного оборудования не рекомендуют использовать приборы отопления из чугуна –

их высокая загрязненность существенно влияет на омическое сопротивление воды. Также радиаторы из чугуна имеют большой внутренний объем, что потребует установки электродного котла большей мощности и повышению электропотребления. Исключение составляют чугунные приборы, произведенные по европейским нормам и стандартам. Для повышения надежности перед входом в котельный агрегат устанавливают фильтр-грязевик и фильтр для грубой механической очистки теплоносителя.

Для оптимальной работы котельного агрегата и исключения необоснованного потребления мощности необходимо точно рассчитать объем системы отопления, большую часть которой составляют радиаторы отопления. Идеальным соотношением для ионных котлов является 8 л объема системы на 1 кВт тепловой мощности оборудования. Превышение этого показателя приведет к высоким затратам на электроэнергию и неэкономичной работе агрегатов, при этом срок службы электродов котла снизится.

Эти котлы прошли сертификацию Таможенного Союза

В таблице приведены технические данные и средний уровень цен на котлы, работающие от сети 220 вольт, как наиболее востребованные в бытовых условиях:

Технические данные	Единицаизмерения	Однофазные модификации
		1/2	1/3	1/4	1/5	1/6	1/7	1/8	1/9	1/10	1/12
Рабочее напряжение	Вольт	~220	~220	~220	~220	~220	~220	~220	~220	~220	~220
Потребляемая мощность	кВт	2	3	4	5	6	7	8	9	10	12
Объём отапливаемого помещения	м³	120	180	240	300	360	420	480	540	600	750
Отапливаемая площадь	м²	40	60	80	100	120	140	160	180	200	250
Потребление электро­энергии в сутки	кВт	2-16	3-24	4-32	5-40	6-48	7-56	8-64	9-72	10-80	12-96
Подъем воды в водяной системе (без насоса)	м	3	4	5	6	7	8	9	10	11	13
Вес, не более	кг	3
Цена прибора, без щита управления	руб.	4200	4300	4400	4500	4600	4700	4800	4900	5000	5100
Цена набора кормплектующих для щитка управления	руб.	1410	1990	1990	1850	1850	1850	2540	2540	2540	2540

При все неприхотливости конструкции котлов ЭОУ производитель дает им заводскую гарантию не менее 10 лет, а общий срок службы оценивается в 30 лет.

Котлы электродные импортного производства

Помимо котлов российского производства, пользуются спросом модели, выпущенные в некоторых сопредельных государствах.

Котлы «Форсаж» украинской разработки и выпуска, интересны тем, что снабжены специальным кожухом – корпусом, который повышает безопасность эксплуатации установки и все же делает ее внешний вид более привлекательным.

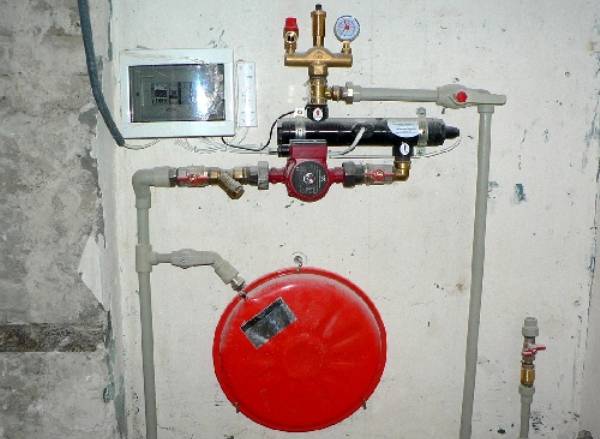

Монтаж и эксплуатация

При установке электродного котла основным условием является наличие работающих автоматических воздухоотводчиков, манометра и предохранительного клапана. Запорная арматура должна находиться около расширительного бака.

При установке необходимо проследить, чтобы бак был в вертикальном положении. При этом первые 1,2 м трубы должны быть из металла, остальные же могут быть сделаны из любого материала.

Датчики климатического контроля и терморегуляционной системы лучше всего не устанавливать самостоятельно, а доверить эту работу специалистам.

Особенности монтажа ионных котлов

Обязательное условие при монтаже ионных котлов отопления – наличие предохранительного клапана, манометра и автоматического воздухоотводчика. Располагать оборудование нужно в вертикальном положении (горизонтальное или под углом недопустимы). При этом около 1.5 м подводящих труб – не оцинкованная сталь.

Нулевую клемму принято располагать внизу котла. К ней подключают заземляющий провод с сопротивлением до 4 Ом и сечением свыше 4 мм. Не следует полагаться исключительно на ОЗУ – оно не способно помочь при утечке токов. Сопротивление также должно соответствовать правилам ПУЭ.

Если отопительная система совершенно новая, подготавливать трубы не нужно – они должны быть чистыми внутри. Когда котел врезается в уже эксплуатируемую магистраль, обязательно проводится промывка ингибиторами. На рынках предлагается большой ассортимент средств для удаления отложений, солей и накипи. Однако каждый производители электродных котлов указывает те из них, которые считает лучшими для своего оборудования. Их мнению следует придерживаться. Пренебрегая промывкой, установить точное омическое сопротивление не удастся.

Очень важно подобрать радиаторы отопления к ионному котлу. Модели с большим внутренним объемом не подойдут, так как на 1 кВт мощности потребуется более 10 л теплоносителя

Котел будет постоянно работать, тратя часть электроэнергии напрасно. Идеальное соотношение мощности котла и общего объема системы отопления – 8 л на 1 кВт.

Если говорить о материалах – лучше устанавливать современные алюминиевые и биметаллические радиаторы с минимальной инертностью. Выбирая алюминиевые модели, предпочтение отдают материалу первичного типа (не переплавленному). В сравнении со вторичным он содержит меньше примесей, снижая омическое сопротивление.

Меньше всего с ионным котлом совместимы чугунные радиаторы, так как они больше всех подвержены загрязнениям. Если возможности заменить их нет, эксперты рекомендуют соблюдать несколько важных условий:

• В документах должно быть указано соответствие европейскому стандарту
• Обязательны установка фильтров грубой очистки и уловителей шлама
• Еще раз производится общий объем теплоносителя и выбирается подходящее по мощности оборудование

Сложности при эксплуатации

Фирменный теплоноситель производителя Галан. На момент написания статьи стоимость такой канистры порядка 2 200 руб.

1. Грамотная эксплуатация согласно требованиям подразумевает использование качественного теплоносителя со сбалансированным химическим составом и всеми качествами электролита. Производители рекомендуют использовать специально подготовленные для этих целей жидкости, обладающие хорошей ионизацией, достаточной теплоемкостью и антикоррозийными свойствами.Залить в систему отопления обычную водопроводную воду возможно, но обычно это приводит к снижению КПД, быстрой коррозии всех металлических магистралей отопительной системы. Кроме того, со временем любой теплоноситель теряет свои свойства и требует замены спустя 3-4 года, что также вызывает дополнительные хлопоты и расходы.
2. Как мы уже упоминали, воздействие электрического тока на черные металлы и нержавеющую сталь существенно ускоряет процесс коррозии, что снижает ресурс системы отопления. Поэтому в связке с электродными котлами в принципе не рекомендуется установка стальных или чугунных радиаторов – только алюминиевые или биметаллические. В противном случае ресурс радиаторов снижается в прямом смысле в несколько раз.
3. Фазы электрической сети подключаются к электродам, а ноль – к корпусу электрокотла, поэтому обязательно требуется надежное повсеместное заземление и установкой УЗО ограничиваться не рекомендуется. При некачественном заземлении на трубах и батареях может появиться опасный потенциал. Кроме того необходимо убедиться в качестве проводки в доме, поскольку оборудование высокой мощности создает серьезную нагрузку на электросеть, вызывает колебания напряжения. Впрочем, это не особенность ионных электрокотлов, а в целом любого электрооборудования мощностью от 4-6 кВт.

Электродные котлы отопления и российский рынок

Несмотря на свои недостатки, ионные котлы отопления все-таки остаются востребованными на территории российских рынков. И это не странно, поскольку так можно неплохо сэкономить на отоплении. На сегодняшний день их производством занимаются как зарубежные компании, так и отечественные (что очень даже радует). Для того чтобы у вас образовалось представление о том или ином бренде, будет предоставлен небольшой обзор самых распространенных компаний-производителей.

Электродные котлы отопления могут быть разной формы

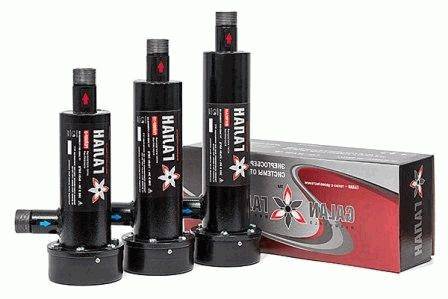

Ионные котлы «Галан»

«Галан» — московская компания, начавшая свою работу еще в 90-х годах, постепенно завоевывая лидирующие места, как в России, так и в других странах. Основными элементами производства компании «Галан» являются три основные модели:

• «Галан-Очаг»;
• «Галан-Гейзер»;
• «Галан-Вулкан».

«Галан-Очаг» –  самое маленькое их творение (масса не превышает отметку в 500 грамм). Но такая миниатюрность отнюдь не влияет на показатели. К примеру, один такой котел без проблем сможет обогревать помещение площадью в 200 кв. м. Средняя их стоимость варьируется в пределах 4000 рублей.

Котлы «Галан-Гейзер» в основном используются для обогрева жилых помещений. Их номинальной мощности в 15 кВт хватает для обогрева помещения площадью в 450 кв. м. Естественно, их стоимость будет немного выше по сравнению с предыдущей моделью. Это порядка 7000 рублей.

Теперь поговаорим о самой мощной модели — «Галан-Вулкан». Их мощность (в зависимости от модификации) может достигать отметки в 50 кВт. Такие котлы используются уже для обогрева крупных помещений (складов, супермаркетов и так далее). Высокая мощность и стоить должна недешево, как и в нашем случае – от 10 000 рублей.

Электродные котлы отопления «Берил»

Исключительно русское творение – «Берил», выпускаемое в двух вариациях (зависимо от мощности и сети питания). Те люди, кто впервые столкнутся с продукцией данной компании, не смогут не заметить одну характерную особенность – расположение блока питания. В этом случае он находится как раз сверху. Благодаря этому отличию монтаж и обслуживание стали намного проще.

Стоимость однофазных котлов (220 В) с возможностью отопления помещений до 150 кв. м. – от 120 до 140 евро.

Стоимость трехфазных котлов (380 В) с возможностью отопления помещения до 400 кв. м. – от 280 до 380 евро.

Итак, разобравшись с конструкцией, принципом работы и достоинствами, осталось лишь принять решение в пользу того или иного производителя.

Модельный ряд электродных котлов «Галан»

На сегодняшний день компания выпускает три основным модели, каждая из которых имеет несколько градаций по уровню мощности нагрева.

Самые миниатюрные – «Галан-Очаг». При весе всего в 500 г, эти «малыши» способны качественно обогреть достаточно серьезные объемы – до 200 м³, выдавая мощность вплоть до 5 кВт. Стоимость подобных котлов – от 3300 до 4000 рублей. Более современная модель – «Галан-Очаг-Турбо» может быть несколько дороже – до 6000 рублей.

В частном жилом строительстве наиболее востребованными являются однофазные и трёхфазные электродные котлы «Галан-Гейзер». У них есть два порога мощности нагрева – 9 и 15 кВт, и этого должно хватить на вполне солидный загородный коттедж с общим объемом отпаиваемых помещений до 450 м³. Средняя стоимость подобных котлов – 6 до 7 тысяч, а «Гейзер-Турбо» — порядка 8 тысяч рублей.

Самые мощные – электродные колы в линейке «Галан-Вулкан». Они все рассчитаны на работу в трехфазной сети, имеют мощность в 25 и 50 кВт, и предназначены для обогрева уже достаточно крупных сооружений. Цена на них – свыше 10 тысяч рублей.

Основные параметры отопительных электрических котлов	ВУЛКАН 50	ВУЛКАН 25	ГЕЙЗЕР 15	ГЕЙЗЕР 9	ОЧАГ 6	ОЧАГ 5	ОЧАГ 3
Потребляемое напряжение, V	380	380	380	220/380	220	220	220
Отапливаемое помещение, м³	до 1600	до 850	до 550	до 340	до 250 до 200	до 120
Объем теплоносителя, литр	300-500	150- 300	100- 200	50-100	35-70	30-60	25-50
Потребляемая сила тока, max, A	2×37,9	37.5	22.7	13,7/40	27.3	22.7	13.7
Пиковая потребляемая мощность в кВт, при tº воды 90ºС	50	25	15	9	6	5	3
Потребленная мощность в кВт,в среднем по отопительному сезону, (6 месяцев – 4320 часов) с 15 октября – по 15 апреля.	до 36000 кВт	до 18000 кВт	до 12000 кВт	до 8000 кВт	до 6000 кВт	до 5000 кВт	до 3000 кВт
Рекомендуемая температура на выходе,°С	60	60	60	60	60	60	60
Диаметр муфты для подсоединения котла к отопительной системе	32	32	32	32	25	25	25
масса. кг	11.5	42130	42130	42130	0.5	0.5	0.5
диаметр, мм	130	130	130	130	35	35	35
длина, мм	570	460	410	360	335	320	275

Если сами базовые модели котлов «Галан» остаются практически неизменными, то автоматика управления постоянно совершенствуется. Так, к современным котлам бытового класса рекомендуется приобретать блоки управления «Галан — Навигатор» в различном исполнении (цена — от 6 тысяч).

Преимущества ионного котла

Как установить ионный котел

Чаще всего для отопления частного дома используется газовый либо твердотопливный котёл. Если ни один из вариантов не походит, выбирайте ионные котлы отопления. Технические характеристики данного вида котлов вас приятно удивят, ведь это устройство работает благодаря специальному методу подогрева воды в отопительной системе.

Технические характеристики ионного котла

Во время работы ионы воды двигаются в хаосе между анодом и катодом, размещённым внутри котла. Ток, образующийся между ними, помогает ускорить ионы и таким образом подогревает теплоноситель. Катоды и аноды производятся из специального прочного материала, который не подвергается ржавчине.

Корпус делается герметичным во избежание прорыва при неправильном соединении системы. Комплектация отопительного прибора состоит из отопительного элемента, защищающего котёл реле и специального термостата, который позволяет регулировать температуру.

Ионный котёл позволяет установить нескольких замкнутых отопительных систем в одном помещении. Данный нагревательный прибор отличается компактностью и может монтироваться в любом более подходящем для этого месте. КПД у такого котла составляет почти 100 процентов.

Установка катода и анода в системе, позволяют свести потери энергии к нулю. На 20 квадратных метров в час уходит около одного киловатта. Вода в системе при работе котла нагревается значительно быстрее в сравнении с другими видами котлов. Невысокая инертность запуска позволяет прогревать теплоноситель в радиаторах до необходимой отметки за небольшой промежуток времени. К тому же котёл имеет повышенную защиту от скачков электроэнергии. При отсутствии теплоносителя в отопительной системе котёл не выходит из строя.

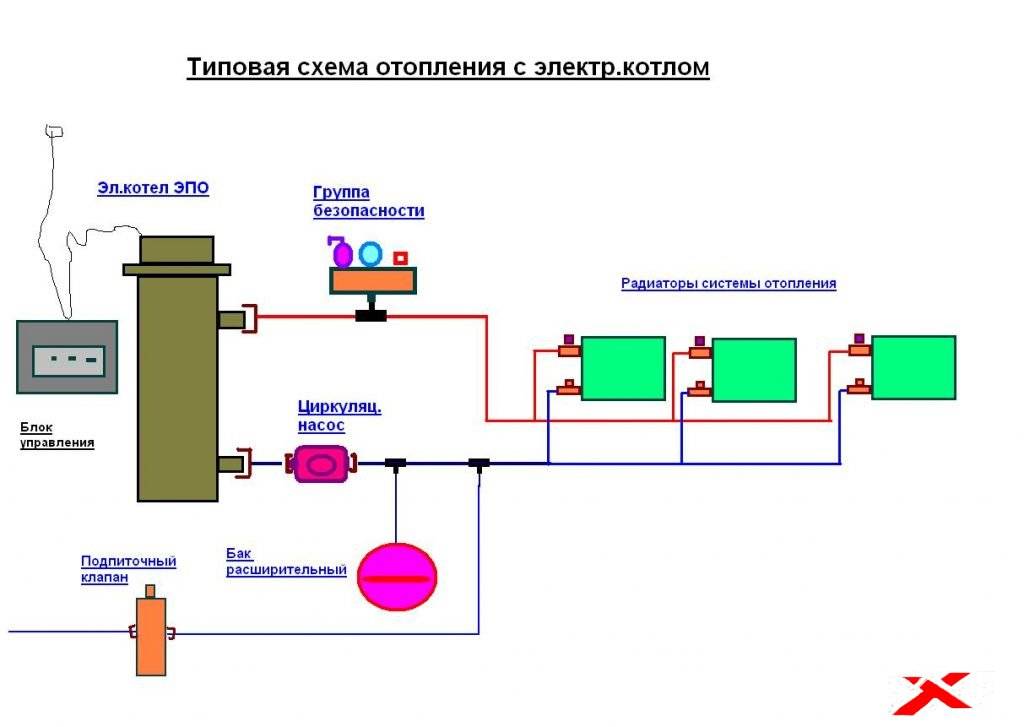

Монтаж ионного котла отопления

Перед покупкой котла нужно высчитать обогреваемую площадь в помещении. Например, можно взять площадь 48 квадратных метров с потолками 2,6 метров и с качественной теплоизоляцией.

Площадь, то есть 48 умножается на высоту от пола до потолка, то есть на 2,6. Из этого делается расчёт, что для прогрева одного метра составит 0,025 киловатт. Для обогрева всего помещения хватит котла с мощностью в 3 киловатта.

1. Для перекрытия теплоносителя на случай выхода из строя системы либо замены теплоносителя монтируется шаровой вентиль.
2. Для равномерного прогона и распределения воды по батареям монтируется циркулирующий насос.
3. Фильтр очищает поступающий теплоноситель в котёл от накипи и ржавчины.
4. На обратной трубе в нижней части монтируется сливной кран для удаления воды из системы.
5. Расширительный бак требуется для забора образующейся лишней воды при её нагреве в системе.
6. Автоматический модуль для включения котла запускает котёл с заданными параметрами.
7. Устанавливается после этого воздухозаборник.

Для работы ионного котла в правильном режиме, вода должна иметь определённую плотность. При замене любого котла на ионный, сперва нужно слить с системы старую воду и залить новую. К тому же в неё добавляется ингибитор. Вода для отопительной системы берётся дистиллированная.

Для подсоединения котла с отопительной системой применяются трубы из стали без обработки оцинковки. После 120 сантиметров от котла трубопровод может вестись из другого материала.

Ионный котёл позволяет быстро и качественно прогревать помещение, поэтому читайте внимательно технические характеристики. Ионный котел вы сможете установить своими руками, если правильно проведете расчеты и будете следовать пошаговым инструкциям.

Достоинства и недостатки

В технической литературе достаточно много противоречивой информации о работе ионных котлов. Тем не менее, достигнутые технологические параметры работы такой системы нагрева говорят о существенных преимуществах его по сравнению с аналогичными отопительными устройствами функционирующих на электроэнергии:

1. Самый высокий уровень эффективности КПД 90-98 %, выше чем у обычных ТЭновых конструкций.
2. Высокая скорость выхода ионных котлов отопления на рабочую мощность.
3. Малые габариты и вес, что упрощает обвязку ионного котла.
4. Нет необходимости обустройства дымовентиляционной системы в. обогреваемом помещении.
5. Отсутствует перегрев и утечки теплоносителя.
6. Перепады напряжения в сети, незначительно снижают мощность ионных котлов отопления, но при этом не останавливают процесс нагрева теплоносителя.
7. Можно размещать в отопительный контур с традиционным котлоагрегатом, работающим на любом топливе в качестве дополнительного источника отопления в ночное время или в часы максимума нагрузки.
8. Допускается каскадная установка нескольких ионных агрегатов со ступенчатой регулировкой мощности обогрева.
9. При правильной утилизации отработанного теплоносителя, ионные котлов — абсолютно не представляют угрозу окружающей среды.
10. Имеют низкую стоимость по сравнению с традиционными агрегатами.

Недостатки ионных котлоагрегатов:

1. Специфические параметры по качеству греющей среды.
2. Не все приборы отопления могут работать в паре с ионными электродными котлами. Специалисты рекомендуют использовать биметаллические либо алюминиевые батареи. Причем последние не должны содержать окислов, которые могут изменить химсостав электролита и внести разбалансировку в работу всей системы.
3. Высокое требование к электрозаземлению.
4. Ограничение по предельной температуре — до 70 С.
5. Электроды довольно скоро покрываются накипью и требуют периодической замены.
6. Недопустимо работать в контуре нагрева ГВС.
