Правила установки счетчика электроэнергии в частном доме

Какой счетчик выбрать?

Выбор счетчика электронного или индукционного зависит от потребительских способностей. Для начала необходимо определиться с классом точности. Класс 0,5-1 значительно дороже, нежели 2,0. Для бытовых нужд достаточно класс точности 2,0. Счетчики с высоким классом необходимы только на промышленных предприятиях

Для снижения себестоимости прибора учета производители ставят более дешевые комплектующие, поэтому не стоит заострять внимание на самые дешевые счетчики, т. к

электроэнергия должна учитываться точно и без помех.

Популярные производители

Существую три основных производителя, выпускающих качественную продукцию учета электрической энергии.

К ним относятся:

1. Меркурий. Он выпускает такие модели, как 201 и 200. Модель 200 предназначена больше для промышленных целей. Меркурий в рейтинге заработал 9,6 балла из 10.
2. Энергомера. Этот производитель занимает второе место в рейтинге 9,4 балла из 10. Он производит модели 101 и 102. Последняя модель 102 предназначена для установки на промышленных предприятиях.
3. Нева. Производитель выпускает модель 103 1so, предназначена для бытовых целей и установки на улице.

Закупка комплектующих

Чтобы выполнить подключение однофазного счетчика, его следует установить в закрывающийся электрощит вместе с другими элементами схемы. Готовый шкаф, оборудованный DIN-рейками для монтажа защитных устройств, лучше приобрести в магазине, подобрав подходящий размер.

Шкафчик для помещения (слева) и улицы (справа)

Случается, что электросчетчик необходимо установить снаружи на стене дома. Это удобно, в первую очередь, для вас: контролеров из управляющей компании не придется пускать в жилище, а иногда – и во двор (если показания прибора видны из-за забора). Тогда покупайте 2 шкафа – уличный, где должен стоять прибор учета и вводной автомат, и внутренний с остальными элементами безопасности.

Чтобы собрать схему подключения 1-фазного счетчика для дома с общей потребляемой мощностью до 5 кВт, вам понадобятся такие комплектующие:

• сам электросчетчик;
• двухполюсный вводной автомат, рассчитанный на ток 25 ампер;
• УЗО, оно же — устройство защитного отключения, срабатывающее при токе утечки 300 мА;
• шина синего цвета для разводки нулевой линии;
• то же, только желтого цвета для присоединения проводов заземления;
• однополюсные автоматические выключатели номиналом 20 А для розеточной сети и 10 А – на освещение.

Для разводки внутри щитка используйте провод ПВ-1 с одинарной медной жилой сечением 4 мм², а для подведения заземления – 6 мм². Чтобы сделать надежное соединение проводников с винтовыми контактами электросчетчика, автоматов и УЗО, купите специальные обжимные наконечники.

Схема подключения узла учета электроэнергии

Основные правила подключения трехфазного счетчика

Счетчик должен быть защищенным от воздействия внешней среды. Для этого его помещают в специальную большую металлическую коробку. На сегодняшний день короб делают из негорючего пластика. Обязательным условием является герметичность и наличие окошка напротив табло, чтобы можно было легко совершать контроль над потреблением электроэнергии и снимать показатели.

Подробный план установки трехфазного счетчика.Источник electroazbuka.ru

Закрепляется устройство на высоте от одного до полутора метра. Для подключения используют исключительно медную проводку, сечение которой должно полностью соответствовать поступающей нагрузке.

Небольшие проводки, служащие переходником от счетчика к выключателю выбирают с цельной, неповрежденной изоляцией, прямые и без дополнительных ответвлений.

Монтирование трехфазного счетчика делают на улице. Его можно прикрепить к столбу или на стену дома. Включатели, с помощью которых поставляется энергия к точкам потребления необходимо поместить в другой коробке и находиться в помещении.

Как выглядит схема подключения счетчика, смотрите в видео:

Как правильно подключить трехфазный счетчик

Трехфазные счетчики отличаются от однофазных тем, что к ним подключается большее количество контактных проводов. Каждая фаза и ноль имеет свой вход и выход, которые размещаются попарно. Происходит подсоединение следующим образом: первая фаза имеет вход, прономерованный цифрой 1, выход – цифрой 2, вторая фаза 3 и 4 соответственно, третья – 5 и 6, ноль 7 и 8.

Так выглядит установленный трехфазный счетчик.Источник izhevsk.ru

Подключение проводится аналогично, как и у однофазного устройства, и вас не должно смущать большое количество проводов. С каждого провода снимается изоляционный слой. Зачищенные концы выравниваются, вставляются в контактные углубления и фиксируются болтами.

После того, как будут подсоединены все провода, устанавливается приспособление, автоматически защищающее усадьбу от возникновений короткого замыкания и возгорания. От трехфазного счетчика можно отводить как двужильные, четырехжильные кабеля, благодаря чему в частном доме можно обойтись всего лишь одним контролирующим прибором.

Советы по эксплуатации счетчика

Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:

• при низкой температуре;
• при повышенной влажности;
• при попадании прямых солнечных лучей.

Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.

Счетчик, установленный на улице.Источник nord-camping.ru

При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.

Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.

Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания

Соответственно устанавливается и однофазный прибор.

Обслуживание электросчетчиков.Источник grani21.ru

В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.

Об обслуживании и неисправностях счетчика в видео:

В заключение

Замена счетчиков может проводиться и своими силами, но при этом обязательно нужно получить разрешение на проведение подобных работ в организации, обслуживающей электроснабжение по вашему месту проживания. В противном случае, при каких-либо допущенных неточностях можно материально пострадать.

Ещё немного внимания!

Как собирают электрощиток?

Владельцу дома или квартиры обычно бывает достаточно обратиться в энергосбытовую компанию, чтобы специалисты пришли и сделали все — от проекта до опломбирования. Но некоторые предпочитают собирать всю конструкцию самостоятельно, а мастеров приглашать только на заключительном этапе – проверить, снять начальные показания и поставить пломбы.

В любом случае установка счетчика снаружи или в защищенном помещении внутри дома требует знаний порядка работы, а он таков:

1. В ячейке уже есть готовые крепления для установки, которые надо только найти и определить, какие из них для самого счетчика, а какие – для сервисных устройств.
2. Делается заземляющий контур, который должен находиться на расстоянии 1 м или меньше от фундамента дома. Каркас варится из арматуры и закапывается на глубину 0,5 м или чуть больше, к нему монтируется металлическая шина, а ее, в свою очередь, подключают к заземляющему проводу самого щитка

Форма собственности жилья и замена счетчика

В России действует правительственное постановление от 2006 года, которое указывает, что обязанности по сохранению и эксплуатации приборов учета электричества лежат на владельце объекта недвижимости, где находится эти приборы. Таким образом, если жилье приватизировано, замену счетчика электроэнергии оплачивает собственник квартиры.

Что касается пользователей неприватизированного жилья, существует статья 539 Гражданского кодекса РФ, где сказано, что определяющим фактором является не право собственности, а факт пользования электрической сетью.

В результате энергосбытовые компании крайне неохотно идут на установку электросчетчиков в неприватизированное жилье. Рассуждают следующим образом: вне зависимости от того, есть ли счетчик, потребитель все равно будет платить, поэтому нет смысла тратиться на учетное оборудование. Разумеется, энергетики не стали бы отказывать в установке электросчетчика, если бы это не было им выгодно.

Тем не менее, при отказе в установке счетчика пользователь неприватизированного жилья может обратиться в жилищную инспекцию с жалобой на энергосбытовую организацию.

Электросчетчик на столбе: особенности размещения и подключения

В последние годы очень часто используется вариант установки электрических счетчиков на столбе на улице. Это особенно удобно для работников компании энергообеспечения при снятии показателей. В частном доме, если счетчик расположен внутри, снять показания можно только в случае присутствия его жильцов. При размещении прибора на улице дело обстоит иначе.

Рассмотрим некоторые особенности расположения счетчика учета электроэнергии на столбе:

1. Возможность установить приборы учета электроэнергии на уличном столбе имеет каждый, у кого есть навыки в работе с электричеством. Тем не менее право подключить к устройству электричество разрешено исключительно представителям поставщика электроэнергии.
2. Если счетчик электричества вне помещения, а именно на уличном столбе, устанавливают представители электросетей, то к потребителю претензий появиться не должно. Еще перед началом монтажных работ готовятся документы, в которых указываются требования к установке определенного учетного прибора и граница балансовой принадлежности.
3. Установка счетчика электроэнергии на столбе производится исключительно в случае согласия собственника прибора учета. В частных домах граница балансовой принадлежности проходит не внутри помещений, а на улице. При этом точное место должно быть определено соответствующей техдокументацией.

Монтаж счетчика на столбе производится только в том случае, если есть согласие собственника прибора учета

Этапы установки счетчиков на столбе: особенности процесса

На первом этапе установки нужно согласовать конкретное место размещения электросчетчика на уличном столбе. Главным условием является оптимальное расположение прибора от уровня земли. Согласно норме он должен находиться на высоте от 0,8 м до 1,7 м. В некоторых случаях, например, чтобы исключить вероятность вандализма, счетчики монтируют на высоте более 2,5 м.

Такое их расположение не очень удобно для работы сотрудников электросети, так как снять показатели на предполагаемой высоте крайне неудобно и практически нереально.

Электрический счетчик должен находиться на высоте от 0,8 м до 1,7 м

Чтобы осуществить установку счетчика на столбе, необходимо выполнить следующие действия:

1. Входная линия обязательно обесточивается. Организация, которая поставляет энергию, дает согласие на выполнение данного процесса.
2. Нужно обеспечить заземление. Это условие направлено на то, чтобы все имеющиеся в доме электроприборы безопасно продолжали работать.
3. Подсоединение проводов. Электрические провода сначала подключаются к автоматическому выключателю защиты, после чего их следует подсоединить к электросчетчику.
4. Подключается разводка. Вся разводка в доме выполняется на последнем этапе.
5. Опломбирование прибора. После установки счетчика электроэнергии на столбе нужно пригласить работников энергосети для того, чтобы они опломбировали прибор и взяли его на учет.

Документы, необходимые при установке своими руками

Главное в этой операции, запастись терпением. Компании, отвечающие за эту операцию, нелегко оформляют документы. Внимательно читайте каждую букву документа.

1. Заключение договора, с организацией энергосбыта, на поставку электроэнергии. Эта компания, должна выдать техническую информацию по марке прибора учета, сечения проводов разводки и схеме проводки.
2. Подается заявление лично или по почте, о самостоятельной установке. Следует обязательно зарегистрировать его и один экземпляр, остается у Вас. Информация, которая должна быть в заявлении:

– фамилия, инициалы владельца жилья;

– номер лицевого счета;

– адрес и контактные телефоны.

1. Получив разрешение, проводим монтаж.

Операция пломбировки и приема обязательна.

1. После проведения работ, необходимо вызвать специалиста для приема и пломбирования счетчика. Составляется акт приемки, здесь обязательно должно быть указано правильность установки и монтажа, целостность прибора. В нем также указывается номер, показания и номер пломбы. Указывается дата приема, с этого дня оплата будет взиматься, по показаниям.

Недостатки и достоинства двухтарифных счетчиков

На сегодняшний день почти все хозяева домов и квартир заинтересованы сэкономить свои средства. В основном это связывается с тем, что в нынешнее время выпускается мощная техника, которая за месяц может накрутить приличные суммы. Одним из вариантов выхода из такой ситуации является установка двухтарифного электросчетчика. Принципом работы такого устройства является то, что при разном времени суток стоимость 1 кВт будет отличаться. Цена ночного тарифа будет в несколько раз меньше, чем дневного. Для чего же это совершается? Первым делом в таких устройствах заинтересованы сами электроподстанции, которые занимаются выработкой электроэнергии. Как правило, в утреннее время (с 7 до 10 утра) и вечером (19-23 вечера) нагрузки на подстанции стремительно повышаются, и увеличивается потребление электричества людьми и предприятиями. В результате этого электростанции начинают работать неравномерно, что приводит к быстрому износу оборудования и неравномерному расходу топлива. Для того чтобы хоть немного снизить затраты энергии, были разработаны двухтарифные счетчики.

Эти аппараты работают по такой схеме: днем (с 07 до 23) цена на энергию немного выше обычного, но в ночное время (соответственно с 23 до 07) начинает работать второй тариф, а именно льготный, когда стоимость 1 кВт намного меньше обычного. Поэтому благодаря льготным тарифам некоторые предприятия работают в ночное время, тем самым разгружая все электроустановки.

Основными достоинствами являются:1. Возможность сэкономить собственные средства, так как окупаемость изделия наступает спустя 1 год.2. Выполняется помощь в работе электростанции, благодаря чему производители будут намного реже заниматься ремонтом своих устройств.3. Сокращается выброс вредных компонентов в атмосферу. Из-за того что происходит неравномерное потребление энергии, станции начинают скачкообразно перерабатывать топливо, поэтому в вечернее и ночное время выбросы будут сильно загрязнять окружающую среду.

Чаще всего для обычного пользователя последние два пункта практически неважны, поэтому основным преимуществом является значительная экономия денежных средств.

Установка электросчетчика в частном доме на улице имеет такие недостатки:1. Далеко не все регионы ставят по-настоящему выгодные тарифы для потребителей. Некоторые города назначают следующие показатели: в дневное время стоимость превышает практически в несколько раз стандартные, а ночью цена потребления ниже буквально на 15-20%.2. После того как будет монтировано устройство, необходимо правильно использовать бытовую технику, иначе об экономии не будет идти и речи. Дело в том, что такие аппараты будет выгодно применять только по следующему принципу. Оказывается, что для того, чтобы сократить расходы, необходимо мощными приборами обязательно не пользоваться днем, а именно посудомоечной и стиральной машиной, кондиционером, обогревателем и т. д. Если мыть посуду и стирать после 23.00, то только в таком режиме работы можно значительно уменьшить затраты. В другом варианте финансовые вливания только возрастут в значительное количество раз.

Подключение

схема подключения однофазного счетичка

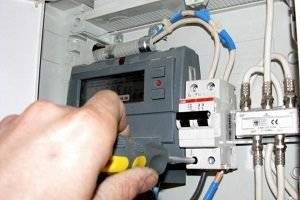

Процесс подключения оборудования может различаться в зависимости от выбранной разновидности электросчетчика.

В случае использования однофазных моделей, он будет выглядеть следующим образом:

1. Убедиться в отсутствии напряжения и, если производится замена старого прибора, устранить его, предварительно отключив все провода.
2. Осуществить ввод кабеля нагрузки и питания от общей квартирной проводки. Если электрощит установлен вне помещения, то дополнительно необходимо использовать сальники, обеспечивающие гидроизоляцию в месте входа проводов.
3. Длина вводимого кабеля должна в два раза превышать необходимые показатели, чтобы имелся определенный запас. При этом, необходимо избегать сильных изгибов, чтобы не допустить порчу проводов.
4. Изоляционные провода необходимо зачистить на 10 мм. и развести в разные друг от друга стороны. Может потребоваться кратковременное включение напряжения для идентификации фазных кабелей.
5. Вводный кабель должен быть подсоединен к соответствующему автоматическому выключателю.
6. В верхние контакты заводятся провода: фаза слева, а нулевой рабочий кабель справа.
7. Заземляющий кабель подключается к специальной клемме в электрощите. После этого, проводится первоначальная затяжка контактов и контрольная, которая осуществляется спустя несколько минут. Особенно актуальна такая мера, если для подключения используются провода из алюминиевого материала.
8. От выхода автомата с двумя полюсами необходимо провести рабочий нуль и фазный провод непосредственно к электросчетчику.
9. Однофазные разновидности электросчетчиков имеют 4 клеммы, подключение к ним осуществляется в следующем порядке: вход фазы, выход фазы, вход рабочего нуля, выход рабочего нуля.
10. Теперь требуется сделать перемычки из ПВ-1, чтобы обеспечить коммутацию всего имеющегося оборудования модульного типа. Для этого нужно измерить расстояние между клеммами, а плоскогубцами изгибать кабель под прямым углом, чтобы он был надежно закреплен в клеммах оборудования. Для электросчетчика его необходимо будет зачистить на 27 мм., для всех остальных модульных приборов будет достаточно 10 мм. В ситуациях, когда фаза должна быть роздана сразу на несколько автоматов, используется специальная гребенка.
11. Затянуть все клеммы, сначала этот процесс осуществляется с верхним винтом и в случае надежной фиксации также затягивается и нижний.
12. Подключить нагрузку к автоматам, нулевой шине и шине заземления.

После того, как действия были выполнены, рекомендуется проверить правильность подключения и надежность крепления. Затем приглашается специалист, который поставит пломбы на оборудование и составит соответствующий акт.

Иным образом будет выглядеть схема, по которой происходит подключение трехфазных счетчиков. Если используется именно эта разновидность, то необходимо придерживаться следующего порядка действий:

Внутрь электрощита провести трехфазный провод питания с нулем и заземляющим проводником.

В наличии имеется 5 контактов, подключение происходит следующим образом: к первому подсоединяется фаза А, фаза В на третий, а фаза С на пятый

Соблюдение очередности фаз особенно важно, если происходит подсоединение электронного счетчика.

Выход фаз с электросчетчика на автоматический выключатель к потребителям осуществляется на 2, 4 и 6 контакты.

Нуль подключается к седьмому и тянется от него на 8 контакт.

Заземляющий проводник крепится и подсоединяется к соответствующей шине электрощита. Это является важным условием, поскольку исчезновение нуля в электрозащите вызовет ряд перенапряжений, из-за которых могут выйти из строя потребители электроэнергии.

схема подключения трехфазного счетчика

Подключение трехфазных счетчиков является гораздо более сложным процессом, для которого рекомендуется приглашение квалифицированного электрика.

Комплектация однофазного электросчетчика

Для начала установки необходимо скомпоновать главные элементы электросчетчика. Такие как:

• Медная контактная пластина- позволяет подключить до 10 кабелей;
• Счётчик электроэнергии;
• Разводка;
• Саморезы из нержавейки;
• DIN-рейка;

Для установки компонентов системы и автоматических выключателей следует отдельно приобрести пластиковые или деревянные боксы. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Установка автоматических предохранителей

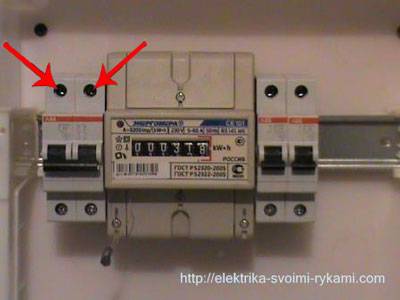

Автоматическая двухполюсная система предохранения счетчика устанавливается перед его монтажом. При этом должны быть соблюдены все нормы и правила установки эксплуатации.

Функции предохранителей автоматов

• Защита от коротких замыканий из-за большой нагрузки, которые могут спровоцировать возгорание проводки либо вывести из строя оборудование;
• Облегчает работу с системой;
• Контролирует уровень допустимой мощности.

Самым благоприятным местом установки автомата является щиток, находящийся внутри бокса. Допускается монтаж элемента с внешней стороны коробки.

Место установки предохранителя для частного дома выбирается в зависимости от доступа к нему работников органов надзора для опломбировки оборудования. Если доступ к счетчику невозможен по каким-то причинам, при наличии пломб из свинца и специальных наклеек автомат можно установить внутри помещения.

Шаг первый — расчет будущего потребления электроэнергии

В отличие от квартиры, количество электроэнергии, потребляемое в частном доме, может в различные периоды времени вдвое или даже втрое превышать пиковую величину на индивидуальном электросчетчике в многоквартирном доме. Причин может быть масса. Например, для частного дома не редкость — использование целого перечня вспомогательных механизмов и установок, от электрокотла обогрева или системы кондиционирования частного дома до станков, насосов, банных электронагревателей.

Для квартиры в многоэтажке нагрузка на электросчетчик редко превысит 2-2,5кВт. Поэтому используется однофазная сеть и, как следствие, простой в подключении электросчетчик. Пиковые нагрузки в частном доме могут достигать 10кВт, что возможно обеспечить только трехфазным электропитанием. Соответственно, электросчетчик тоже нужен трехфазный.

Разделить нагрузку между несколькими вводами и счетчиками невозможно, пунктом 7.1.22 вышеупомянутых правил определено установку одного электросчетчика для учета потребленной электроэнергии на входе в частный дом или жилье.

Для подвода трехфазной сети и установки соответствующего счетчика вам понадобится выполнить проект электропроводки частного дома с расчетом нагрузки и характеристиками потребителей, проводки, расположением контура заземления. После этого будет согласована максимальная потребляемая мощность и технические условия на электросчетчик, устанавливаемый в частном домовладении. Очень часто представители РЭС пытаются подсунуть клиенту конкретную модель электросчетчика для частного домовладения, но это уже чистой воды самоуправство.

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм2 (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.
