Схема подключения электросчетчика: рассмотрим пошагово подключение однофазного и трехфазного электросчетчика

Однофазная сеть

Одна фаза используется в частных домах, квартирах, бытовых помещениях. Большое количество мощных приборов дает высокую нагрузку на сеть. Оптимальнее менять сеть на 3 фазы, так как одна фаза может не выдержать высокое напряжение, что провоцирует частые сбои и более скорый износ бытовой техники. Если этого не происходит, то можно применять следующие решения:

  1. На некоторых приборах (электрическая плита, водонагреватель) сзади на корпусе предусмотрено несколько вариантов включения по предлагаемой схеме. Проводится параллельное подключение с установкой перемычки.
  2. Мощные аккумуляторы требуют виртуальной третьей фазы в виде конденсатора.

Трехфазный электрический счетчик на практике редко подключается к однофазной сети. Подключение похоже на прямое, с тем отличием, что вторая и третья фазы не активны. Такое исполнение может вызвать проблемы при проверке измерительного прибора, а для получения разрешения на установку, необходимо соблюдение дополнительных требований службы энергоснабжения.

При решении установить конструкцию в тремя фазами в однофазную сеть, нужно побеспокоиться об электробезопасности, так как в случае короткого замыкания ток будет выше. Обязательная проверка измерительного трехфазного оборудования проводится не реже одного раза в год.

Правильный выбор трёхфазного счётчика

При выборе электросчётчика трёхфазного типа важно основываться на надёжности точности и долговечности прибора – основных критериях качественного аппарата учёта потребления электричества. В данном плане отлично зарекомендовали себя счётчики «Меркурий», которые выпускаются как с включением через трансформатор, так и напрямую

Производителем представлена линейка как бюджетных аппаратов с системой электромеханического контроля электричества, так и функциональные счётчики с внутренним тарификатором способным вести учёт разных тарифов одновременно. Современные счётчики «Меркурий» оснащаются самодиагностикой и возможностью подключения к персональному компьютеру. Все приборы имеют электронные пломбы и обладают длительным сроком службы до 16 лет. Также современные аппараты контроля «Меркурий» имеют следующие возможности:

  • измерение активного типа энергии;
  • учёт реактивного типа энергии;
  • возможность контроля до 4 разных тарифов;
  • наличие функции, ведения журнала событий;
  • контроль качества электрической энергии;
  • дополнительные интерфейсы.

Важность экономии электроэнергии понятна абсолютно всем, и счётчики трёхфазного типа вполне справляются с поставленными перед ними задачами. В новых приборах имеется функция задания программ, определённых режимов работы

Если в дневное время суток тарификация идёт по одной цене, а в ночное по другой стоимости, то современный прибор контроля электроэнергии ведёт учёт в автоматическом режиме.

Естественно, просто выбрать качественный трёхфазный счётчик, далеко не достаточно. Каждый добросовестный хозяин должен разбираться в различных схемах подключения таких приборов. Ведь каждый человек знает, что неправильно подключённый электросчётчик в трёхфазную сеть переменного тока будет показывать неправильные данные и ни о какой экономии речь идти не может.

Индукционные счетчики

Внутреннее строение индукционного счетчика:

Основой функциональности у названых счетчиков служит физический закон магнитной индукции. В конструкции, для создания эффекта используются два электромагнита разной формы и ориентации относительно друг друга, для каждой фазы потребителя. Один из них подключен непосредственно к питанию сети, а второй в разрыв линии нагрузки. Генерируемые ими поля инициируют возникновение вихревых токов на диске из проводящего металла, за счет которых последний и приводится в движение, совершая обороты вокруг своей оси. Причем чем сильнее нагрузка на линию, к которой подключен один из генераторов поля, тем больше электронов скапливается на подвижном элементе, отчего он и вращается быстрее. В целях ограничения момента движения, — чтобы скорость не стала равна применяемой в электродвигателе — используется установленный рядом с поверхностью алюминиевого диска постоянный магнит.

Классическая схема:

На приведенном изображении видны магнитные поля, циркулирующие в процессе работы прибора. Они обозначены ФI, ФU1 и ФU2. Остальные элементы схемы указаны цифрами. Под номером 1 с обмоткой, отмеченной 2, идет электромагнит наведения. Якорь второго маркирован 3 с силовой линией 4, подключаемой к нагрузке. За 6 закреплен алюминиевый проводящий диск, 7 — ось, на которой он находится. 8 — редуктор, передающий вращательный момент на счетный механизм 9.

Устройство электросчетчика аналогичного плана настолько простое, что индукционные приборы учета электроэнергии изготавливались и применялись еще в 19 веке.

Розетка, чтобы не крутил счетчик. Левая розетка снаружи частного дома

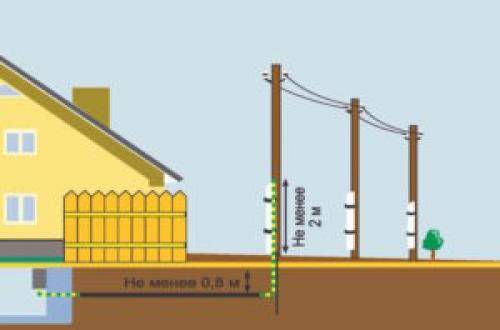

Для того, чтобы определить место расположения левой розетки, нужно узнать весь путь проводки к электросчетчику. Кабели проведены по столбам, откуда уже поступают в дом. В частную собственность шнур может быть проведен двумя способами:

  • по воздуху;
  • под землей.

Перед тем, как сделать левую розетку в частном доме с помощью заземления, нужно детально изучить схему проводки. Чаще дома подключены к сети по воздуху, из-за дешевизны и простоты.

Под землей кабель обычно проводят для сбережения ландшафта двора. Владельцы такой собственности обычно не пекутся об экономии электроэнергии. Но все же, левую линию к подземному проводу службы могут нередко увидеть.

Схемы подключения для обеих линий разные, но заключаются в одном. Чтобы провести точку питания, нужно иметь базовые знания или навыки в электрике. Но тот, кто умеет держать отвертку и плоскогубцы, следуя инструкциям, также сможет провести левую розетку.

Подключение к линии, проложенной по воздуху

Такой способ подключения можно использовать только к дому, который находится в глубине двора. Подведение проводов должно быть визуально незаметно. Контролер сразу заметит незаконно-подключенную электролинию, если у него будет доступ ко двору и проводам подключения к дому. Поскольку большинство домов подключено к электросети именно по воздуху, у многих возникают трудности с проводкой левой точки электропитания. Наложенные провода обычно отлично видны, что является причиной невозможности проведения дополнительной линии.

  1. Для такого подключения нужно использовать алюминиевый неизолированный провод со стальным сердечником. Если проводка к дому идет также неизолированным кабелем, то подключение к нему сразу создает возможность установки розетки.
  2. Изолированный провод нужно очистить в двух местах от изоляции.
  3. Подключить к нему левую линию.
  4. Оголенную часть можно будет прикрыть кембриком.

Подключение к линии, проложенной под землей

Способ, как сделать левую розетку в частном доме по схеме под землей является незаметным. Обнаружить такую электропроводку без тщательного осмотра либо оборудования почти невозможно. Такое подключение требует масштабных земляных работ.

В земле на шнур воздействуют различные факторы, которые нарушают бесперебойную работу. Проводку нужно изолировать от влаги, кислотности, грызунов и разных микроорганизмов. Невнимательная изоляция приведет к потребности проведения ремонтных работ спустя некоторое время. Для начала нужно аккуратно раскопать линию.

  1. Вводную линию нужно оголить для подключения левой.
  2. После скрутки место подключения нужно тщательно изолировать. Муфту для изоляции можно сделать самому или купить в магазине.
  3. Затем проводка закапывается обратно, а дополнительный провод выведен для отдельной розетки.

Левая розетка внутри частного дома

Принцип подключения левой линии в доме почти тот же, что и подсоединение розетки к подземному кабелю. В данном случае нужно разбить стену, чтобы левый провод мог спрятаться. В другом случае незаконную розетку смогут быстро обнаружить.

  1. Сначала нужно получить доступ к вводному кабелю. Для этого разбивается часть стены, где проложена линия перед электросчетчиком.
  2. Кусок провода оголяется, и прикручивается новый кабель.
  3. Соединение обязательно нужно полностью заизолировать.
  4. После этого дыра в стене заделывается.
  5. Левый провод прокладывается в заранее выбитое углубление для трассы кабеля.
  6. Все углубления заделываются, а провод подключается к нужной розетке.

Если все ремонтные работы будут выполнены качественно, такая левая розетка не будет заметна

Довольно важной является надежная изоляция соединений

Одним из главных элементов электрики в квартире или доме является розетка. Без нее сложно подключить бытовой прибор к сети. Каждый хозяин должен знать, а также уметь ее установить, так как процесс достаточно прост и его может освоить любой человек без особых навыков. Здесь достаточно умения пользования простыми инструментами. Кроме того, необходимо иметь элементарные представления об электробезопасности.

Схема подключения двухтарифного электросчетчика

Подключение и установка двухтарифного счетчика электроэнергии должна выполняться только специалистами, имеющими допуск к работе в электроустановках и группу по электробезопасности не меньше третьей. Для того чтобы установить и потом подключить счётчик своими руками обязательно нужно понимать опасность поражения электрическим током.

Двухтарифные счётчики, как и однотарифные могут быть рассчитаны на разное напряжение сети это:

  • 220 Вольт — однофазная сеть, то есть используется фаза и ноль;
  • 380 Вольт — трёхфазное напряжение, подключение имеет три фазы.

Схемы подключения их в принципе идентичны, только имеют свои отличия в количестве клемм для соединения и как следствие, соответствующей защитной и коммутационной аппаратуры, рассчитанной на напряжение сети. Для квартиры чаще всего характерно 220 В, а для частного дома может быть приемлемо 380 В, если осуществляется подключение оборудования с трёхфазными асинхронными двигателями. Особенностью некоторых трёхфазных счётчиков является возможность использования их и для однофазных сетей.

Вот схема подключения однофазного двухтарифного счетчика электроэнергии:

Присутствие заземления не является здесь обязательным, но всё же рекомендуется организовать его, так как даже самое современное устройство защитного отключения, не может обеспечить надёжной защиты от поражения электрическим током при пробое. Очень часто работы ведутся тогда, когда уже присутствует напряжение на верхних клеммах вводного автомата, поэтому перед тем как непосредственно перейти к подключению, стоит отключить напряжение и проверить его отсутствие на токоведущих частях, на которых будут проводиться работы.

Схема подключения трёхфазного двухтарифного электросчётчика выглядит так:

В результате потребитель получает и трёхфазное и однофазное напряжение, что очень удобно. Правила безопасности и принцип подключения аналогичен с предыдущей схемой. Если сеть потребителя мощная и ток нагрузки больше чем счётчик может через себя пропустить, то подключение происходит через измерительный трансформатор тока. Почти все электросчётчики рассчитаны на ток от 5 до 50 Ампер. Для высоковольтных цепей на производстве такие трансформаторы являются обязательными, так как с их помощью не только ведётся учёт израсходованной электроэнергии, но и осуществляется защита электрооборудования от аварийных режимов.

На видео ниже наглядно показывается подключение однофазного и трехфазного электросчетчика к сети:

Левое подключение электричества. Если кабель идет под землей

Для врезки левой розетки придется проводить масштабные земляные работы. Связано даже не с подключением провода к вводному кабелю, а с обеспечением его дальнейшей бесперебойной работы. Под землей на него воздействует множество факторов: влага из почвы, ее кислотность, микроорганизмы и различные грызуны. Как итог – для подключения левой розетки помимо того, что кабель надо раскопать, с него придется снять изоляцию прикрутить на него провод и тщательно заизолировать соединение. Делается это с помощью муфты – самодельной, в которую заливается эпоксидная смола, или покупной – со специальным составом. Кроме того, в большинстве случаев все это приходится делать с проводом, который находится под напряжением.

Обнаружить такое подключение практически нереально – хозяина дома может подвести только два фактора – хорошее оснащение бригады контролеров и собственная непредусмотрительность. Если не повезет в первом случае, то при подозрении на воровство электричества для осмотра участка прибудут электрики с чувствительными приборами способными засечь электромагнитное поле фазного провода на расстоянии около метра. Если левый провод будет прокладываться в стороне от основной магистрали, то его можно обнаружить.

Более простым способом является отключение вводного автомата на счетчике и обход всех розеток с индикатором напряжения. Если левая розетка на виду, то наличие в ней напряжения выдаст ее, как говорится, головой.

Чтобы этого не случилось, предусмотрительные умельцы часть провода тянут рядом с основным, который всегда будет под напряжением, а в случае необходимости сделать ответвление, ставят там пускатель. При этом управляющую фазу, которая удерживает его во включенном состоянии, берут после вводного автомата. Получается, что при отключении электричества в доме, оно пропадает и в левой розетке. Это требует дополнительных монтажных работ, но в таком случае что-либо доказать контролеру получиться только путем перекапывания всей трассы, по которой вводной кабель идет к дому, на что нужны ну очень веские основания.

Еще одна оплошность, которую может допустить человек, монтирующий левую розетку – взять для нее не домашний ноль, а из заземления. В таком случае левое подключение определяется отключением ноля – искомая розетка, в отличие от всех остальных, будет работать.

Подключение счетчика и автоматов

Когда требуется выполнить работы на приватизированной территории, нужно взять схему, изучить рекомендации специалистов и просмотреть видео, где подробно рассказано, как установить электросчетчик. Затем приобретите все необходимое. Убедитесь, что в доме есть инструмет: отвертки, пассатижи. Побеспокойтесь об индивидуальной защите и изоляции. Приобретите диэлектрические перчатки, изоленту. Только после этого приступайте к работе и действуйте согласно пошаговой инструкции.

Установка распределительного щита

Сейчас в продаже есть специальные пластиковые короба с дверцами, предназначенные для подключения счетчика и автоматов, для чего каждая модель имеет определенное количество гнезд. Каждое из них может быть приспособлено для монтажа:

  1. Однофазного счетчика.
  2. Автоматических выключателей.
  3. Клемм, шин, коммутаторов.
  4. Устройств бесперебойного питания.
  5. Вводного автомата (рубильника).
  6. Устройства защитного отключения.
  7. Элементов несиловых сетей (ТВ, интернет, телефон).
  8. Главного блока управления «умным домом».

В этом случае все устройства будут находиться в одном месте. Короб защитит их от попадания грязи, пыли, вводы, сырости, влаги. Пломбировать ящик не нужно. Но вот после сборки по схеме подключения на электросчетчик на основании поверки ставится пломба. Для этого вызывается мастер из организации, ответственной за предоставления коммунальных услуг и электроснабжения. Главное к тому времени все сделать и проверить. Тогда поверка не займет много времени.

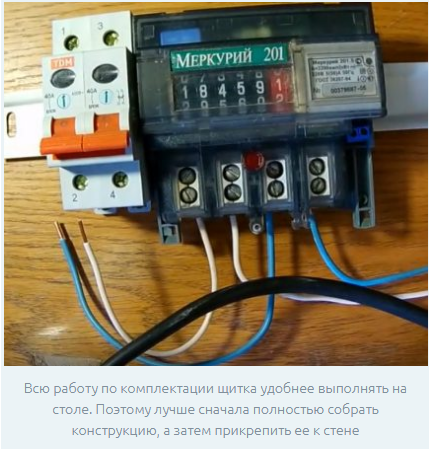

Каждый щит оснащен ДИН-рейкой из прочного пластика или оцинкованного железа. Именно к ней крепится каждый устанавливаемый блок. По типу монтажа щитовые бывают навесными. Для крепежа достаточно пары дюбелей, идущих в комплекте. Ящики скрытого монтажа монтируются в специально предусмотренные ниши в стенах. Предварительно в стеновых панелях делаются отверстия для ввода кабеля и штробируются каналы для прокладки проводки. Подсоединение проводов к приборам – последний этап монтажа, не считая проверки работоспособности.

Необходимость вводного автомата

Договор на предоставление услуг подачи электроэнергии может находиться пункт, обязывающий жильцов установить общий автоматический рубильник на входе. При этом номинал также может быть обговорен в соглашении. Здесь есть одна особенность. Когда он находится на принадлежащей площади, самовольно разрешено обесточивать запитанных потребителей. В противном случае требуется получить официальное разрешение, где указано время, когда его нужно выключить, а затем включить.

Современные счетчики электроэнергии

Перед монтажом электросчётчика подумайте, какая из двух доступных модификаций вам необходима – электромеханическая или электронная. Также помните, что учетные приборы классифицируются по классу точности. Данный показатель характеризует максимально доступное отклонение (погрешность) при измерении и фиксировании расхода электроэнергии. Действующее Постановление Правительства от 04 мая 2012 года за номером 442 говорит, что класс точности не может быть ниже 2,0. Второй показатель – максимальная сила тока – не более 60 А.

Однозначный счетчик оснащен четырьмя клеммами для монтажа электропроводки. Стандартное расположение слева направо, если повернуть прибор к себе, предполагает:

  1. Приходящую фазу.
  2. Отводящую фазу.
  3. Входящий ноль.
  4. Отходящий нуль.

Перед началом работы обесточьте ввод и вывод. Убедитесь в отсутствии тока в силовых кабелях при помощи тестера или щупа с диодом. Проверяйте фазу и нулевой провод. Только после этого прикрепите прибор к DIN-рейке и подключите проводку согласно схеме.

Автоматические выключатели и УЗО

Их также можно установить собственноручно. Для этого пользуйтесь специальными посадочными гнездами, предусмотренными производителем щитового ящика. Требования те же: обесточивание, крепление к рейке, подсоединение подведенных проводов

Также важно придерживать схемы и действовать, не нарушая требований техники безопасности. При подаче электричества все устройства должны находиться в положении «Выключено»

Проверяют приборы поочередно. Только после этого активируют все рубильники.

Требования к электрическим щитам

Функцией щитка является распределение электрических цепей по помещению и защита проводки при замыкании, поэтому в жилых и офисных зданиях он должен соответствовать требованиям:

  1. Электрощиток должен обеспечивать подключение, распределение и учет потребленной электрической энергии в отдельном участке сети (квартире, доме, офисном помещении).
  2. Имеющиеся щитовые переключатели должны отключать питание отдельных участков цепи без полного обесточивания помещения. Например, автоматами могут отключаться розетки или освещение в комнате или по всему помещению.
  3. В составе щита должен быть общий рубильник, при помощи которого отключается напряжение во всем помещении.
  4. Корпус щита должен иметь место для подключения контура заземления. На некоторых моделях дверца соединена с корпусам отдельной заземляющей шиной.
  5. Щитки оснащаются ушками для опломбирования.
  6. Корпус электрощита должен изготавливаться из негорючих материалов (пластика или металла с порошковым напылением краски).
  7. Установленные автоматы должны иметь маркировку по зонам или группам обслуживаемых потребителей. Маркировка наносится на внешней стороне щита, а при двухстороннем обслуживании дублируется на задней стороне.
  8. Автоматы разделяются шиной типа «гребенка».
  9. Должны быть указаны положения «включено» и «отключено» на переключателях.
  10. Установленные шины окрашиваются в черный цвет для фазовых проводов и синим — для нулевых.
  11. Шина должна обеспечить работоспособность щита при значении тока не менее указанного на вводном автомате.
  12. Установка электротехнических устройств должна выполняться по документации, в которой указываются технические параметры, такие как количество автоматов и максимально допустимый ток.
  13. На корпусе щитка должна присутствовать маркировка, указывающая на электрическую безопасность. В поле маркировки указывается номинальное напряжение, при котором гарантируется безопасность щитка.
  14. К щитку должна прикладываться документация с указанием сертификационных параметров, стандарта изготовления (ГОСТ или ТУ), класса защиты, рекомендаций по монтажу, массы и габаритных данных, номинала тока, частоты и напряжения.

Правила монтажа проводки

При монтаже электрической проводки в щитке следует соблюдать несколько правил:

  1. Учитывать цветовую маркировку изоляции проводов. Фазовый кабель имеет изоляцию белого цвета, нейтральный — синего и земля — желто-зеленого. Во избежание путаницы запрещается применять провод с изоляцией желто-зеленого цвета для подведения фазы, нейтрали и соединительных перемычек.
  2. Фаза заводится по нижней части устройств. Нейтраль — через отдельную шину по верхней.
  3. В верхней части щитка рекомендуется располагать наиболее нагруженные элементы цепи.
  4. Ввод силовой проводки выполняется на верхней части щитка.
  5. Перед тем как подключать щит, рекомендуется провести проверку отдельных цепей электрооборудования, которые защищаются автоматами.

При питании жилых помещений от трехфазной сети применяется разделение силового провода после счетчика по разным направлениям. В одном направлении убирается одна фаза и питание становится на 220 Вольт. Вторая — сохраняет три фазы и напряжение 380 Вольт и применяется для подключения электрических плит.

Однофазные счётчики электроэнергии

В конце 80-х годов XIX столетия Оливер Шелленберг разработал прототип счётчика для переменного тока. Спустя год венгерский инженер Отто Титус Блати по заказу электротехнической производственной фирмы Ganz изобрёл прибор, измеряющий количество электричества в ватт-часах. А уже в начале 90-х годов Людвиг Гутман, усовершенствовав предыдущую модель счётного устройства, явил научно-техническому свету устройство измерения активной энергии переменного тока. Благодаря небольшой себестоимости и высокой надёжности производство этого вида счётчиков продолжается до сегодняшнего дня, несмотря на то, что параллельно набирает обороты выпуск более совершенных электронных приборов.

Все счётчики делятся на три группы, которые различаются:

  • по конструкционным особенностям;
  • способом включения в сеть;
  • по типу измеряемых величин.

Виды счётчиков по типу измеряемых величин

  1. Однофазные. Измерительные устройства такого вида работают в диапазоне 220–230 В при частоте 50 Гц. Подавляющее большинство жителей планеты потребляют именно этот вид электрической энергии.
  2. Трёхфазные. Эти счётчики устанавливаются на промышленных объектах, оборудование которых работает в диапазоне 380–400 В.

В высоковольтных линиях электропередач, напряжение которых составляет от 660 В и выше, также применяются трёхфазные счётчики, но подключаются они вместе со специальными понижающими трансформаторами. Эти приборы измеряют ток с напряжением 100 В.

Разновидности приборов в зависимости от способа включения в электросеть

Различают:

  • прямое, непосредственное подключение;
  • через измерительный трансформатор.

Первый вариант — это подключение непосредственно в электрическую рабочую цепь. Счётчик устанавливается в месте перехода от канала электросети к потребителю. Используется последовательная схема. Второй вариант применяется в ситуациях, когда возможность прямого включения отсутствует или нежелательна. Например, в системе релейной защиты, где измерительный прибор нуждается в защите от очень высоких токов или напряжения. Подключение производится параллельно цепи.

Производят счётчики:

  • индукционные;
  • электронные;
  • гибридные.

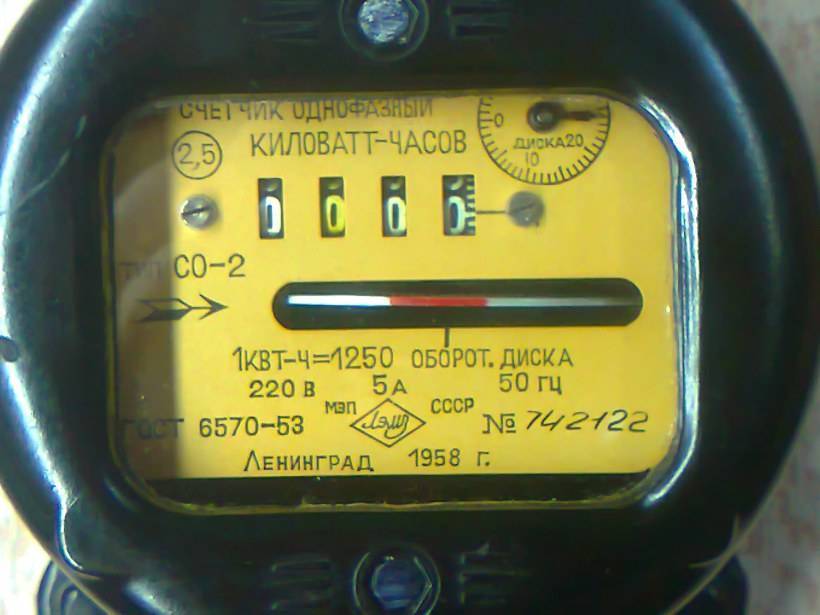

Индукционные счётчики

Индукционным считается прибор электромеханического действия, в котором неподвижная катушка индуцирует электромагнитное поле, вращающее подвижный диск, изготовленный из алюминия. Посредством шестерёнчатой (червячной) передачи вращение подвижного проводника передаётся на калиброванный счётный механизм. Происходит механический отсчёт количества оборотов диска и так определяется потребление ватт-часов пользователем.

Диск вращается под действием индукционного магнитного поля, и по числу его оборотов определяется потребление ватт-часов пользователем

Устройство имеет ряд эксплуатационных недостатков:

  • высокая погрешность показаний;
  • невозможность дистанционного снятия данных измерения.

Максимальный срок его службы — 6–8 лет. По истечении этого времени прибор нуждается в поверке, а при необходимости — в калибровке.

Принцип действия индукционного счётчика основан на генерации катушкой электромагнитного поля, вращающего подвижный алюминиевый диск

Электронные устройства

Это приборы для измерения потребления электроэнергии, принцип действия которых основан на воздействии переменного тока и напряжения на неподвижный электронный элемент. Он создаёт импульсы, фиксация и подсчёт которых (в прямой пропорции) отражает уровень потребления. В устройство счётного блока входит:

  • электромеханический или электронный измерительный прибор;
  • дисплей;
  • блок памяти.

Подсчёт электроэнергии в электронном приборе производится в импульсном режиме

Важными преимуществами этого вида конструкции является возможность снятия показаний дистанционным способом и небольшие размеры. Электронные счётчики, обладающие необходимым объёмом памяти, способны работать в дифференцированном режиме, запоминая количество использованной электроэнергии в различные временные промежутки. Благодаря этой способности возможен многотарифный учёт в жилом и производственном секторе потребления.

Несомненно, будущее в сфере измерения потребления электроэнергии принадлежит электронным счётчикам. Индукционные приборы будут постепенно вытеснены и заменены более совершенной аппаратурой.

Как самостоятельно подключить счетчик

Установка электросчетчика своими руками не требует высокой квалификации. Это можно сделать самому. Нужно только сдать его после монтажа электроснабжающей организации или уполномоченному лицу для опломбирования и ввода в эксплуатацию. Рассмотрим, как правильно подключить электросчетчик.


Самостоятельная установка и подключение счетчика электроэнергии.

Подготовка к подключению

Для подключения электрического счетчика следует внимательно прочитать его инструкцию, так как он может не соответствовать окружающим условиям или правилам ПУЭ. Чтобы впоследствии сдать устройство контролирующим органам, при монтаже нужно учитывать требования нормативных документов. Лучше ознакомиться с ними заранее.

Необходимые инструменты для работы

Сначала следует собрать все, что может потребоваться для работы:

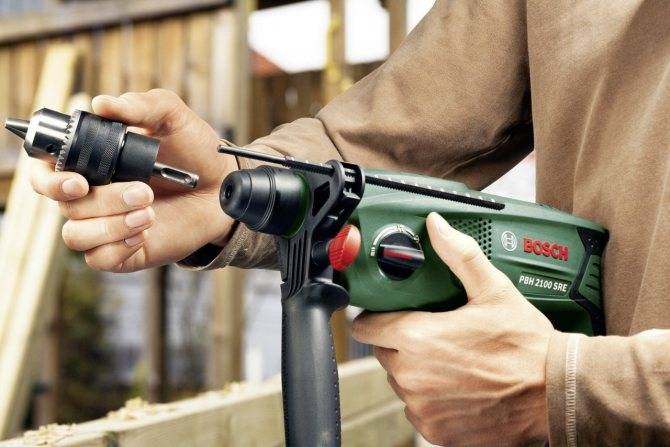

  • перфоратор (чтобы навешивать щит);
  • кусачки;
  • рулетку;
  • уровень;
  • линейку;
  • нож;
  • отвертки – простую и индикаторную (для проверки наличия напряжения);
  • мультиметр;
  • приспособление для снятия оплетки (желательно);
  • паяльник (при необходимости).


Чтобы сделать работу качественно, требуется необходимый инструмент.

Надо убедиться в том, что напряжение сети отключено. После этого можно приступать к монтажу.

Схема подключения однофазного счетчика

Схемы подключения прибора могут быть разными, но есть общие правила установки:

  1. Перед электросчетчиком должен быть двухполюсный (а в случае сети на 380 В -четырехполюсный) автоматический выключатель для отключения электроэнергии на время ремонта электросчетчика или его замены.
  2. После него в цепь должны быть включены еще несколько автоматов – для отключения в случае перегрузок или коротких замыканий. В качестве нагрузки одного из них служат розетки, второго – система освещения. По желанию могут быть установлены еще несколько выключателей отдельно для каждого вида бытовой техники (стиральной машины, холодильника, джакузи и др.), чтобы обеспечить отдельную защиту при использовании этих устройств.
  3. В большинстве случаев включается еще коммутационная аппаратура для защиты человека от поражения электрическим током (УЗО). Ее не стоит ставить только в случае старой, ветхой проводки, так как система будет срабатывать постоянно. В этом случае лучше поставить УЗО на каждую розетку, к которой подключается оборудование.

Стандартная схема подключения однофазного счетчика будет выглядеть следующим образом (см. фото ниже).


Схема подключения однофазного счетчика.

Схема для трехфазного счетчика

Подключение трехфазного счетчика производится по той же схеме, только к первым 6 контактам подключаются вход и выход каждой из фаз. Остальные 2 контакта предназначены для нулевого провода. Таким образом, схема подключения такого прибора выглядит так (см. фото).

Общие правила монтажа

Монтаж не является сложной операцией, если знать, как правильно подключить прибор. Самостоятельное исполнение часто бывает качественнее, чем работа ненадежного мастера.

При приобретении важна не столько дата изготовления, сколько дата поверки устройства. Опломбирование должно быть проведено не ранее, чем год назад.

Перед работой с прибором, нужно получить разрешение и технические условия (ТУ) от организации по энергосбыту. ТУ являются основным документом, по которому будет проверяться устройство

Поэтому важно детально изучить требуемые технические характеристики каждого устройства и комплектующих. Это избавит от замечаний и лишних доработок

Основные понятия:

  1. Электросчётчик — звено, пропускающее ток с напряжением, необходимым для питания техники в доме. Ориентируясь на количество используемой высокомощной техники, выбирается трехфазный или однофазный счетчик.
  2. Клеммы — места для подсоединения проводов. Перед началом установки стоит изучить их маркировку.

Монтаж возможен внутри каждой отдельной квартиры или на общей лестничной площадке, в частных домах — внутри и вне здания. На расположение влияет то, заменяется старая или подключается новая проводка.

Схема подключения электрического счетчика осуществляется через трансформаторы тока или без них. Для косвенного типа применяются трансформаторы тока и напряжения.

На всех этапах следует соблюдать правила электробезопасности

Важно знать, что не допускается подключение однофазного электроприбора в сеть на 380 вольт

Последовательность операций подключения

Этапы установки:

  • отключение входного питания;
  • снятие пломб;
  • открытие клемм;
  • подсоединение проводов.

Перед монтажом следует убедиться, что сеть обесточена, воспользовавшись индикатором.

С момента опломбирования должно пройти не более 12 месяцев. Разрешено подключение 3-х фазного счетчика без видимых механических повреждений кожуха и стекла корпуса.

Возможна установка, если на корпусе трехфазного счетчика есть пломбы ОТК в виде стикера и пломбы госповерителя.

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
