Виды и размеры электрощитков
Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.
Корпус электрощитка для наружного монтажа
Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.
Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант
Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

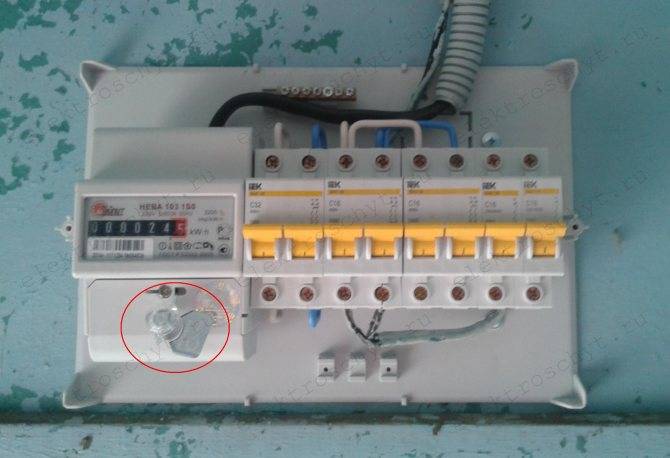

Комплектация и устройство навесного распределительного щитка
При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.
Установка и подсоединение прибора учета
Подключению электросчетчика предшествует монтаж шкафчика на стену снаружи или внутри помещения. Он вешается в отведенном месте на высоте от 1,5 м от пола и крепится дюбелями. Дальнейшая работа заключается в установке и подключении всех устройств по схеме, представленной выше. Порядок действий такой:
- Убедитесь, что подающая линия обесточена.
- Поставьте счетчик, автоматы и УЗО на DIN-рейки, зафиксировав защелками. Правильное положение элементов – вводным контактом кверху, а не наоборот.
- Прикрутите к корпусу нулевую и заземляющую шину. Протяните внутрь кабель питания и заземления (на улице используйте сальники), разделайте концы и соедините их с главным автоматом и шинами согласно схеме.
- Снимите крышку с контактной группы счетчика и подключите к ней провода следующим образом: к первому и третьему – соответственно фаза и ноль от вводного автомата, ко второму и четвертому – фаза и нейтраль до УЗО.
- Фазный провод от УЗО разведите по верхним контактам всех автоматических выключателей, нулевой подсоедините к шине. Дальнейшую разводку выполняйте по схеме, как это делает мастер на видео.
Прокладывая проводку (как внутри электрощита, так и снаружи), старайтесь соблюдать общепринятые обозначения линий разными цветами. По европейским нормам нулевой проводник должен быть синего цвета, заземление – желто-зеленого, а фаза — любой другой расцветки. Если вы закупили одинаковые одножильные провода, используйте для маркировки бирки из кусочков термоусадочных трубок разных цветов. Как правильно подключить одну из распространенных моделей электросчетчиков от бренда «Энергомера», рассказывается в очередном видео:
Как правильно установить электросчетчик
Переходить ли на многотарифный план?
Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?
Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.
Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.
По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.
Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?
Правила подключения счетчика электроэнергии:
Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.
Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу?
Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке

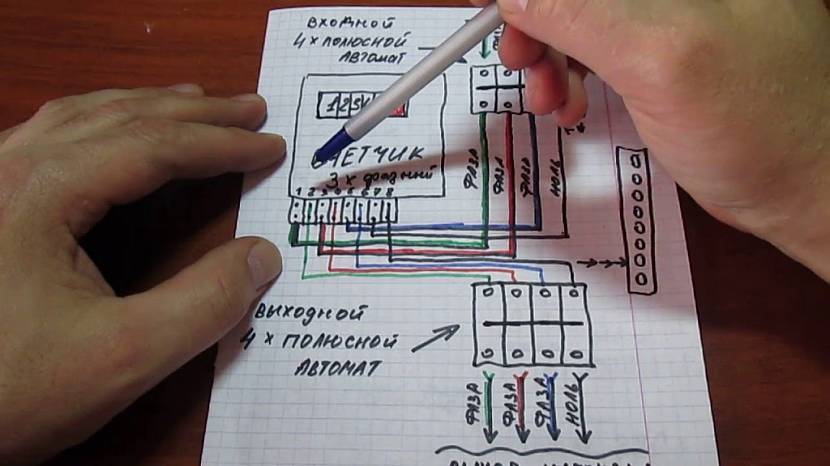

Схема подключения трехфазного счетчика
В принципе, подключение трехфазного электросчетчика ничем особенным не отличается от подключения однофазного (более подробно эта схема рассмотрена в отдельной статье). Надо только следить, чтобы общая нагрузка по току не превышала 100 ампер. Если она выше, тогда в схему нужно включать трансформатор. Трехфазный счетчик отличается от однофазного и количеством клемм. На колодке их установлено восемь.
На трехфазном счетчике устанавливается и специальный входной автомат, который управляет фазами. Прибор должен быть обязательно заземлен. Две клеммы, они расположены на колодке справа, предназначены для подключения нулевых жил. На одну клемму заводится общедомовой нулевой провод, на другую квартирный.
В квартире ноль общий для всех устройств, потребляющих электроэнергию. Остальные клеммы используются для подключения рабочих фаз, общедомовых и квартирных устройств. Общедомовая электросеть подключается к квартире через входной автомат.
В целом, ничего сложного в подключении электросчетчика нет. Нужно только следить, чтобы параметры счетчика совпали с параметрами сети, в которую вы собираетесь его включить. Перед подключением нужно разобраться со схемой разводки домовой сети, со схемой подключения самого счетчика, как к электросети дома, так и к квартирным потребителям электроэнергии.
Схема однофазного счетчика. Подключение счетчика.
Схема однофазного счетчика достаточно проста. В данной статье я расскажу вам, как подключить однофазный счетчик. Я уже писал ранее, как правильно выбрать электросчетчик для дома, квартиры . Теперь после покупки счетчика, стоит новая задача – подключить однофазный счетчик к электросети.
Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.
Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.. Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:
документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика;
дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика;
в обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика;
ну и конечно, схема однофазного счетчика найдется в интернете.
Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.
Простой однофазный счетчик имеет 4 контакта на клеммной колодке:
- клемма №1 – ввод фазы от внешней сети (к дому или квартире)
- клемма №2 – выход фазы (внутрь дома или квартиры)
- клемма №3 — ввод нуля от внешней сети (к дому или квартире)
- клемма №4 — выход нуля (внутрь дома или квартиры)
В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.
При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.
Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.
Установка
Если все подготовительные работы остались позади, а нужные инструменты и материалы заготовлены и соответствуют всем предъявляемым к ним требованиям, то можно приступать непосредственно к монтажу электросчетчика:
- ПУЭ дает предписание, согласно которому, установке счетчика должен предшествовать монтаж защитного оборудования, способному обезопасить от возникновения различных аварийных ситуаций. Такое устройство для защиты можно разместить в разных местах: цокольном щитке, на лестничной клетке, возле самого электросчетчика. Выбор месторасположения зависит от возможностей по установке пломб на оборудовании.
- После установки защитного оборудования, можно вернуться к вопросу монтажа счетчика. Первоначально, должен быть установлен автоматический выключатель с двумя полюсами. При помощи специального механизма на обратной стороне, его можно зафиксировать на верхней рейке внутри бокса.
- Устанавливается сам электросчетчик. Он имеет на обратной стороне точно такой же механизм, как и автоматический выключатель, поэтом, по такому же принципу подсоединяется к одной из ДИН-реек.
- Далее, необходимо добавить однополюсные автоматы. Их количество может различаться, но чаще всего монтируется два автомата на каждый счетчик.
На этом, процесс монтажа электросчетчика закончен и, как можно убедиться на практике, ничего сложного в нем нет.
Подключение
схема подключения однофазного счетичка
Процесс подключения оборудования может различаться в зависимости от выбранной разновидности электросчетчика.
В случае использования однофазных моделей, он будет выглядеть следующим образом:
- Убедиться в отсутствии напряжения и, если производится замена старого прибора, устранить его, предварительно отключив все провода.
- Осуществить ввод кабеля нагрузки и питания от общей квартирной проводки. Если электрощит установлен вне помещения, то дополнительно необходимо использовать сальники, обеспечивающие гидроизоляцию в месте входа проводов.
- Длина вводимого кабеля должна в два раза превышать необходимые показатели, чтобы имелся определенный запас. При этом, необходимо избегать сильных изгибов, чтобы не допустить порчу проводов.
- Изоляционные провода необходимо зачистить на 10 мм. и развести в разные друг от друга стороны. Может потребоваться кратковременное включение напряжения для идентификации фазных кабелей.
- Вводный кабель должен быть подсоединен к соответствующему автоматическому выключателю.
- В верхние контакты заводятся провода: фаза слева, а нулевой рабочий кабель справа.
- Заземляющий кабель подключается к специальной клемме в электрощите. После этого, проводится первоначальная затяжка контактов и контрольная, которая осуществляется спустя несколько минут. Особенно актуальна такая мера, если для подключения используются провода из алюминиевого материала.
- От выхода автомата с двумя полюсами необходимо провести рабочий нуль и фазный провод непосредственно к электросчетчику.
- Однофазные разновидности электросчетчиков имеют 4 клеммы, подключение к ним осуществляется в следующем порядке: вход фазы, выход фазы, вход рабочего нуля, выход рабочего нуля.
- Теперь требуется сделать перемычки из ПВ-1, чтобы обеспечить коммутацию всего имеющегося оборудования модульного типа. Для этого нужно измерить расстояние между клеммами, а плоскогубцами изгибать кабель под прямым углом, чтобы он был надежно закреплен в клеммах оборудования. Для электросчетчика его необходимо будет зачистить на 27 мм., для всех остальных модульных приборов будет достаточно 10 мм. В ситуациях, когда фаза должна быть роздана сразу на несколько автоматов, используется специальная гребенка.
- Затянуть все клеммы, сначала этот процесс осуществляется с верхним винтом и в случае надежной фиксации также затягивается и нижний.
- Подключить нагрузку к автоматам, нулевой шине и шине заземления.
После того, как действия были выполнены, рекомендуется проверить правильность подключения и надежность крепления. Затем приглашается специалист, который поставит пломбы на оборудование и составит соответствующий акт.
Иным образом будет выглядеть схема, по которой происходит подключение трехфазных счетчиков. Если используется именно эта разновидность, то необходимо придерживаться следующего порядка действий:
Внутрь электрощита провести трехфазный провод питания с нулем и заземляющим проводником.
В наличии имеется 5 контактов, подключение происходит следующим образом: к первому подсоединяется фаза А, фаза В на третий, а фаза С на пятый
Соблюдение очередности фаз особенно важно, если происходит подсоединение электронного счетчика.
Выход фаз с электросчетчика на автоматический выключатель к потребителям осуществляется на 2, 4 и 6 контакты.
Нуль подключается к седьмому и тянется от него на 8 контакт.
Заземляющий проводник крепится и подсоединяется к соответствующей шине электрощита. Это является важным условием, поскольку исчезновение нуля в электрозащите вызовет ряд перенапряжений, из-за которых могут выйти из строя потребители электроэнергии.
схема подключения трехфазного счетчика
Подключение трехфазных счетчиков является гораздо более сложным процессом, для которого рекомендуется приглашение квалифицированного электрика.
Типовая схема ввода однофазной сети
К подавляющему большинству квартир, садовых участков и небольших бытовых объектов типа гаражей подведена однофазная сеть. Способ подключения измерительного прибора (электросчетчика) и предохраняющих цепи элементов (УЗО, автоматические выключатели и дифференциальные автоматы) одинаков.
В зависимости от условий эксплуатации и запитанных приборов схема подключения однофазного электросчетчика может претерпеть следующие изменения:
- Отсутствие ввода “земли”.
- Отсутствие индивидуального вводного автомата перед счетчиком. Он может быть общим для нескольких цепей, оснащенных приборами учета, либо вместо него может быть установлен обыкновенный ручной коммутатор (рубильник).
- Отсутствие разветвления на несколько цепей.
- Отсутствие УЗО и автоматов, защищающих линию после счетчика.
Если автоматы или УЗО между счетчиком и потребителями отсутствуют, то в случае короткого замыкания или значительной перегрузки произойдет поломка прибора учета. Поэтому защита сразу после прибора учета нужна, тем более что простейшие автоматические выключатели стоят дешево.
Типовая схема ввода однофазного электропитания на объект. Именно в такой последовательности необходимо подключать все элементы, чтобы система нормально функционировала
Необходимые комплектующие
Счетчик
После покупки электросчетчика следует уделить внимание дополнительной оснастке, без которой установка будет невозможна. Это могут быть щитки, в которых уже есть все необходимое, но если такового нет, следует приобрести следующие элементы для монтажа:
- Счетчик.
- Щиток – бокс деревянного, металлического или пластмассового исполнения, в котором есть специальные крепления для установки оснастки.
- Переключатели и автоматы. Для домашних целей рекомендуется использовать одноклавишный 25- или 30-амперный автомат.
- Металлические планки для монтажа. Чаще всего их называют – дин-рейка (металлическая пластина с перфорированной поверхностью, чаще всего встречается в оцинкованном виде).
- Нулевая шина. Обычно используется медная пластина на 6-9 клемм. Встречается прямого и изогнутого исполнения, все будет зависеть от формы бокса. Для многотарифных счетчиков рекомендуется использовать пластину на 10 клемм.
- Кабель. Для дома желательно использовать трехжильный, одна жила уйдет на заземляющий контакт. Установка электросчетчика на улице или в гараже может потребовать дополнительной изоляции выходящих контактов, поэтому рекомендуется дополнительно приобрести кабель-канал или термоизоляцию.
- Саморезы или универсальные шурупы. Идеально подойдут саморезы типа г/д или г/м с параметрами 3,5*16, или 4,0*20.
При установке счетчика на улице рекомендуется использовать кабель – КГ или КГхл. Главным его отличием от других видов является высокая устойчивость к резкому перепаду температур. Обычные марки кабелей АВВГ и ВВГ при отрицательной температуре теряют свою эластичность и ломаются, что может привести к короткому замыканию и выходу из строя всей электрической сети.
Рекомендуемое сечение и количество жил – 2*2,5 или 3*2,5 при использовании заземления.
Как подключить электричество минуя счетчик. Подключаем трехфазный электросчетчик
Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.
Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.
Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.
Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.
Подключение трехфазного счетчика
Рассмотрим прямое подключение счетчика
Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.
После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.
К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.
Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.
Схема подключения трехфазного электросчетчика
Косвенное подключение счетчика через трансформаторы тока
Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.
Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.
Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.
Счетчик подключенный через трансформаторы тока
Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.
Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.
Подключение производится согласно утвержденной схеме.
Схема подключения трансформаторов тока
К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.
От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.
10-я клемма электросчетчика подключается к общей нейтральной шине зануления.
Включение в однофазную цепь
Прежде чем описывать эту схему подключения счетчика к сети 380 Вольт необходимо дать краткое описание отличий трехфазного напряжения от однофазного. В обоих видах используется один нулевой проводник N. Разность потенциалов между каждым фазовым проводом и нулем равна 220 В, а по отношению этих фаз друг к другу – 380 В. Такая разность получается из-за того, что колебания на каждом проводе сдвинуты на 120 градусов (рисунки 3 и 4).
Рисунок 3 – Колебания напряжения
Рисунок 4 – Распределение напряжения по фазам
Однофазное напряжение используется в частных домах, на даче, а также в гаражах. В таких местах потребляемая мощность редко превышает 10 кВт. Это также позволяет использовать на участке более дешевые провода с сечением 4 мм.кв., т. к. потребляемый ток ограничен 40 А.
В случае если потребляемая мощность в сети превышает 15 кВт, то использование 3-х фазовых проводов обязательно даже, если отсутствуют трехфазные потребители, в частности, электродвигатели. В этом случае происходит распределение нагрузки по фазам, что позволяет снизить нагрузку, если бы такая же мощность забиралась от одной фазы. Поэтому в офисных зданиях и магазинах, как правило, применяют именно трехфазное питание.
Принципиальная схема подключения трехфазного счетчика в однофазную сеть (ОС) встречается не так часто, поскольку в таких случаях используются однофазные измерители. В большинстве случаев схема аналогична электросхеме прямого включения, но фазы 2 и 3 не подключаются (подсоединение происходит на одну фазу). Кроме того, после монтажа могут возникнуть проблемы с поверяющими организациями.
Также о возможных проблемах работы трехфазных электросчетчиков при присоединении к двухпроводной сети можно посмотреть на этом видео:
Пошаговая инструкция по установке счетчика
Прежде всего, подготавливаем набор для работы. Нам понадобится следующее:
- счетчик и щиток;
- монтажные инструменты с предварительно заизолированными ручками;
- изоляторы;
- выключатели (автоматы);
- провода;
- крепежи (винты и гайки);
- измеритель напряжения;
- DIN-рейки.
Щит учетаУстановка счетчика
Далее работаем в таком порядке.
Второй шаг
Устанавливаем учетный прибор в корпус защитного щитка. Крепление выполняем с помощью специальных фиксаторов из комплекта.
Установка площадкиГотовим монтажные проводаЗаводим три фазы в счетчик, подключаем нижние клеммыВ клемму счетчика 1 входит фаза А, выходит из клеммы 2 на нагрузку; фаза В входит в 3 клемму, выходит в 4 и фаза С входит в 5, а выходит из 6. 7 и 8 — нулевые
Третий шаг
Устанавливаем выключатели. Их будем крепить к DIN-рейке специальной подпружиненной защелкой. Саму же рейку предварительно фиксируем винтами к опорным изоляторам.
Четвертый шаг
Выполняем установку заземляющей и защитной шин. Крепим их к DIN-рейке либо же изоляторам в корпусе защитного щитка. Фиксацию выполняем винтами и гайками. Шины размещаем на таком расстоянии, чтобы вероятность замыкания проводов была исключена.
Сначала подключаем нагрузку на выключатели, после соединяем автоматы со счетчиком и только после этого выполняем подключение самого учетного прибора.
ПеремычкаПодключение ОПС
Пятый шаг
Подключаем нагрузки. Фазу пускаем на нижние зажимы выключателей, ноль соединяем с нулевой шиной, а провод заземления подключаем к шине заземления.
Шестой шаг
Устанавливаем перемычки, соединяющие зажимы сверху наших автоматов. Перемычки продаются в специализированных магазинах. Предварительно покупаем нужное количество перемычек по числу автоматов.
Нулевая шинаПрикручиваем провод к болту заземления
Седьмой шаг
Подключаем электросчетчик к нагрузке. Для этого выход «фазы» (является третьим зажимом учетного прибора) соединяем с верхними зажимами автоматов. Далее соединяем выход «нуля» (представлен четвертым зажимом учетного прибора) с нулевой шиной.
Восьмой шаг
Закрепляем корпус щитка электросчетчика на стене или другом подходящем для этого ровном основании. Выдерживаем удобную высоту.
Девятый шаг
Находим фазу, ноль и заземление. При отсутствии заземления проверяем специальным индикатором каждую жилу. Это простое приспособление поможет нам найти фазу. Если же заземление присутствует, вы легко его узнаете – обычно эта жила окрашена или помечена зеленым цветом.
Тринадцатый шаг
Обращаемся в местное представительство службы энергосбыта для дополнительной проверки и опломбирования учетного оборудования.
Работа завершена
На этом работа по собственноручному монтажу и подключению электрического счетчика завершена.
Поздравляем, вы успешно справились со всеми мероприятиями и сэкономили деньги на услугах сторонних монтажников!
Закрываем защитные крышки щита учета, прикручиваем саморезами
Основные правила подключения трехфазного счетчика
Счетчик должен быть защищенным от воздействия внешней среды. Для этого его помещают в специальную большую металлическую коробку. На сегодняшний день короб делают из негорючего пластика. Обязательным условием является герметичность и наличие окошка напротив табло, чтобы можно было легко совершать контроль над потреблением электроэнергии и снимать показатели.
Подробный план установки трехфазного счетчика.Источник electroazbuka.ru
Закрепляется устройство на высоте от одного до полутора метра. Для подключения используют исключительно медную проводку, сечение которой должно полностью соответствовать поступающей нагрузке.
Небольшие проводки, служащие переходником от счетчика к выключателю выбирают с цельной, неповрежденной изоляцией, прямые и без дополнительных ответвлений.
Монтирование трехфазного счетчика делают на улице. Его можно прикрепить к столбу или на стену дома. Включатели, с помощью которых поставляется энергия к точкам потребления необходимо поместить в другой коробке и находиться в помещении.
Как выглядит схема подключения счетчика, смотрите в видео:
Как правильно подключить трехфазный счетчик
Трехфазные счетчики отличаются от однофазных тем, что к ним подключается большее количество контактных проводов. Каждая фаза и ноль имеет свой вход и выход, которые размещаются попарно. Происходит подсоединение следующим образом: первая фаза имеет вход, прономерованный цифрой 1, выход – цифрой 2, вторая фаза 3 и 4 соответственно, третья – 5 и 6, ноль 7 и 8.
Так выглядит установленный трехфазный счетчик.Источник izhevsk.ru
Подключение проводится аналогично, как и у однофазного устройства, и вас не должно смущать большое количество проводов. С каждого провода снимается изоляционный слой. Зачищенные концы выравниваются, вставляются в контактные углубления и фиксируются болтами.
После того, как будут подсоединены все провода, устанавливается приспособление, автоматически защищающее усадьбу от возникновений короткого замыкания и возгорания. От трехфазного счетчика можно отводить как двужильные, четырехжильные кабеля, благодаря чему в частном доме можно обойтись всего лишь одним контролирующим прибором.
Советы по эксплуатации счетчика
Устанавливая счетчик на улице нужно помнить, что в данном случае он может неверно показывать количество потребляемой энергии. Это зависит от некоторых факторов, а именно:
- при низкой температуре;
- при повышенной влажности;
- при попадании прямых солнечных лучей.
Чтобы не допустить подобных погрешностей, нужно правильно выбрать место для установки, поместить устройство в защитный бокс и обязательно утеплять в зимнее время.

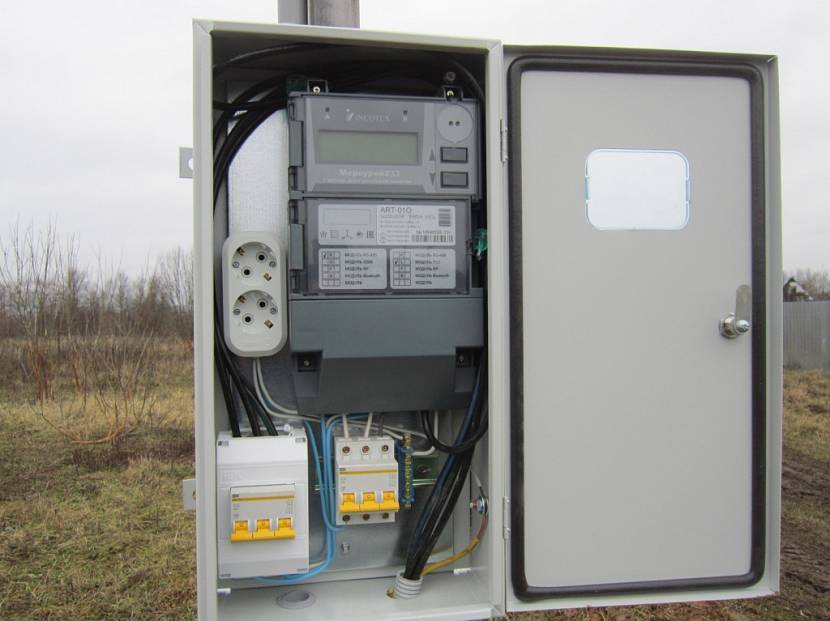

Счетчик, установленный на улице.Источник nord-camping.ru
При неправильном подключении счетчик может иметь самоход. Чтобы проверить это, необходимо полностью отключить все электроприборы, выключить освещение и автоматы. Отключить всею электротехнику от розеток. После этого проследить за табло устройства. Если счетчик продолжает считать и цифры медленно сменяют друг друга, это значит, что у прибора есть самоход. В этом случае нужно немедленно обратиться в организацию энергоснабжения.
Чтобы обеспечить свободный доступ представителям компании энергоснабжения, прибор контроля лучше всего установить на лестничной площадке. Кроме того, ответственность за сохранность устройства будет нести компания, которая обслуживает ваш дом.
Если постает вопрос, какой счетчик лучше выбрать – однофазный или трехфазный, нужно принять во внимание, где именно он будет устанавливаться. Если это квартира, то соответственно все приборы, которыми пользуются легко работают от однофазного питания
Соответственно устанавливается и однофазный прибор.
Обслуживание электросчетчиков.Источник grani21.ru
В индивидуальном хозяйстве часто используют трехфазное питание. Но, поскольку от трехфазного счетчика можно провести и однофазный кабель, то экономичнее будет подсоединять трехфазный прибор.
Об обслуживании и неисправностях счетчика в видео:
В заключение
Замена счетчиков может проводиться и своими силами, но при этом обязательно нужно получить разрешение на проведение подобных работ в организации, обслуживающей электроснабжение по вашему месту проживания. В противном случае, при каких-либо допущенных неточностях можно материально пострадать.
Ещё немного внимания! |
Приборы индукционные
Подключение счетчика через трансформаторы тока
Порядок работы счетчиков электроэнергии этого класса основывается на вращении рабочего диска под воздействием сформированного измеряемым током переменного э/м поля.
На размещённом ниже рисунке можно ознакомиться со схематичным представлением простейшего образца типа «Энергомера» (трехфазное изделие работает по тому же принципу).
Внутренний механизм счетчика
На этой схеме 1 означает токовую катушку, через которую протекает нагрузочный ток, создающий в ней соответствующий по величине магнитный поток Фi. Появляющееся при этом поле пронизывает своими силовыми линиями алюминиевый диск и наводит в нем вихревые токи.
Эти токи формируют другое полевое образование, которое начинает взаимодействовать с полем Фu катушки напряжения (она обозначается как «2»). Взаимодействие двух этих структур вызывает появление импульсного вращающего момента, приводящего в движение алюминиевый диск.
Последний посредством червячной передачи приводит в движение механический счетный узел 3. Постоянный магнит 4 необходим для формирования тормозящего эффекта, обеспечивающего стабилизацию вращения диска.
