Полиэтиленовые трубы: маркировка, диаметры, характеристики, применение

Материал стенок трубы и армирование

Самой первой надписью, после названия производителя, обычно указывается материал полимера (разновидность полипропилена) или материал армирования, если таковое имеется.
По большому счёту эта информация дублируется следом, в описании слоёв. Далее, если труба армированная, а следовательно многослойная – указываются материалы каждого
слоя от внутреннего к наружному (но это не точно, см. ниже). Рассмотрим что означают различные аббревиатуры, как в основном названии труб, так и в слоях.

Материалы стенок труб:PP-R (ПП-Р) – полипропилен рандомсополимер, цифры после аббревиатуры означают минимальную длительную прочность (MRS) в бар, их может и не быть.PP-RCT (ПП тип 4) – полипропилен рандомсополимер повышенной термостойкости с модифицированной кристалличностью. Более современная модификация PP-R, по ГОСТ Р 53630
обладает большей прочностью (MRS не менее 11,2 МПа у PP-RCT против MRS не менее 8,0 МПа у PP-R).PE-RT (ПЭ-ПТ) – полиэтилен повышенной термостойкости, встречается во внутреннем слое некоторых труб.PP-H и PP-B (полипропилен гомополимер и полипропилен блоксополимер) – в настоящее время не используются для водоснабжения.

В отличие от материала стенок, материал армирования не регулируется ГОСТ-ами и производители “фантазируют” на своё усмотрение. Маркировка армирования может
немного отличаться, однако не составит большого труда понять, о чём идёт речь.

Армирование алюминиевой фольгой в большинстве маркируют AL, реже ALUX. Армирующий слой фольги может быть близок к наружней оболочке (под зачистку) или
в середине (под торцевание) – на обозначениях это никак не отражается. Наружный слой фольги может быть как цельным, так и перфорированным – и это обычно не указывается
в надписях на трубах.

Другой тип армирования – стекловолокно. Стекловолокно в среднем слое смешано с полипропиленом, поэтому на маркировках некоторых производителей средний слой обозначается
как PP-R-GF или PP-RCT-GF, у других же то же самое обозначается как GF. Средний слой со стекловолокном может обозначаться как FIBER, в общем все эти обозначения
обозначают армирование трубы стекловолокном. Также встречаются трубы, армированные базальтовым волокном, обозначается такой слой как BF.

Ещё несколько слов о чередовании слоёв: не смотря на то, что нашими ГОСТ-ами предписывается обозначать слои, начиная от внутреннего, некоторые (китайские) производители
обозначают слои от наружного к внутреннему. Примером тому служат, например, трубы с внутренним слоем из PE-RT, маркируются они PP-R-AL-PE-RT.

Производство

Состав

Материалом для производства технических труб обычно служит так называемое вторсырьё, то есть отходы от изготовления сортовой продукции либо переработанный утиль. Это могут быть отходы от полиэтилена марок ПЭ-33, ПЭ-63, ПЭ-80, которые и так имеют пониженную стоимость, что делает такие трубы еще более экономичными. Они:

  • Не всегда бывают однородными по составу материала,
  • Могут иметь разные по размеру и цвету инородные включения,
  • Допускают небольшие визуальные дефекты, что с успехом компенсируется низкой ценой и при правильном применении не ухудшает транспортировку технических веществ.

ВАЖНО! Изготовление технической трубы не требует соответствия стандартам ГОСТ. Они производятся согласно технических условий и не имеют на своей поверхности маркировки с указанием качественных и габаритных характеристик

Виды

Технический трубопровод из полиэтилена по возможным для него нагрузкам может быть:

  • Легким (Л) и средне-легким (СЛ),
  • Средним (С) и средним облегченным (ОТ),
  • Тяжелым (Т) и средне-тяжелым (СТ).

SDR полимерных труб

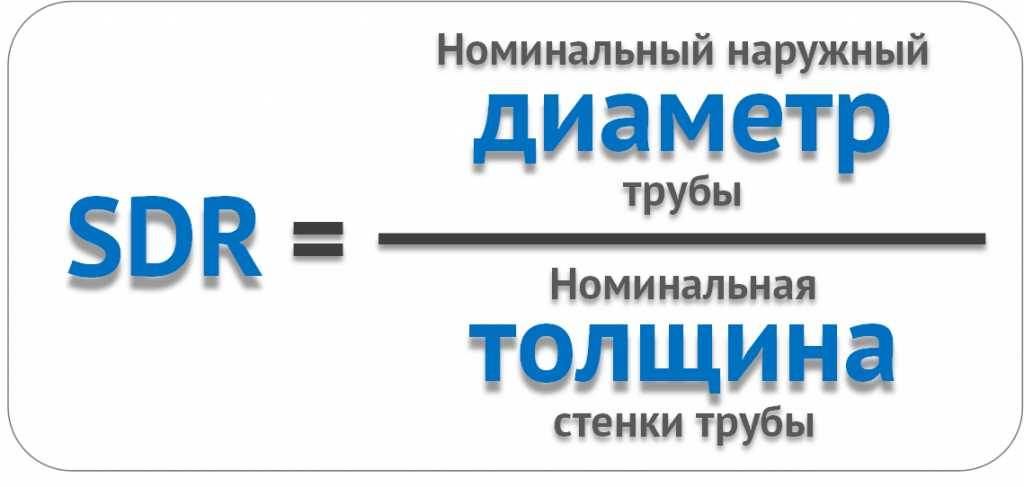

SDR – еще один важный показатель полимерных изделий. Это нелинейная характеристика, которая определяет отношение наружного диаметра патрубка к толщине пластиковых стенок. Естественно, что SDR труб для газа может быть гораздо большим, чем у проводников водоснабжения.

Отношение SDR

В зависимости от потребностей, этот показатель может иметь отношение от 41 до 6. Например, у трубы с диаметром 1000 мм и минимально допустимой толщиной стенки 25, будет отношение 40. У полиэтилена высокой плотности отношение выдерживается в пределах 15–20. По SDR специалисты рассчитывают максимальное давление, которое допустимо в системе водоснабжения при температуре 20 градусов (для холодной воды) и 40 градусов (для горячей).

Почему это соответствие параметров так важно? Высокий показатель SDR говорит о хорошей проходимости, но тонкости стенок. Тогда, как низкий SDR является признаком низкой проходимости, но высокой прочности и плотности отводов

Есть еще один способ, как рассчитать SDR. Для него используется формула:

SDR = 2S + 1

Здесь S – коэффициент серии. Является стандартным показателем, который определяется по таблице типовых размеров. Для расчета используется параметрический ряд R10.

Требования ГОСТ

Основные требования по размерам труб из полиэтилена для холодной и горячей воды, приведены в документе ГОСТ 18599-2001 для России и ДСТУ Б В.2.7–151:2008 для Украины. Оба этих стандарта полностью соответствуют международному ISO 4427-1:2007. Его требования распространяются на любые пластиковые напорные трубные пластиковые изделия.

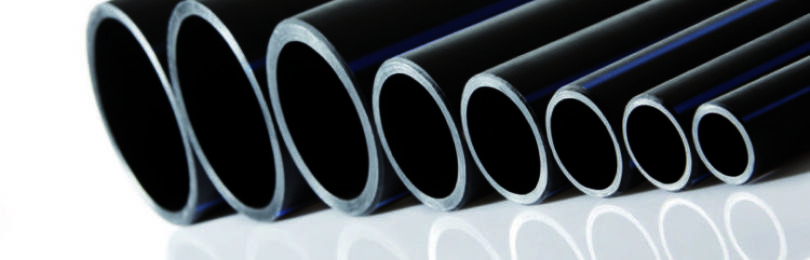

Внешний вид труб ПЭ80

Основные параметры:

Пластиковые напорные трубы должны выдерживать давление не менее 6,5 МПа. При этом, в начальном напряженном состоянии, патрубки с большими диаметрами должна переносить воздействие 100 МПа;
Термическая стабильность при максимальной температуре воды (200 градусов по Цельсию) не менее 20 минут;
Не менее основных характеристик, важен внутренний вид патрубков. Их поверхность не должна иметь никаких трещин, пузырьков газа, шероховатостей. Цвет: от черного до темно-синего с явными продольными полосками. При этом, защитная оболочка должна быть яркого синего оттенка, допускается небольшая голубизна поверхности

Это важное отличие труб водопровода от изделий для газопроводов и т. д.;
В ПЭ 32 (диаметр 32 мм, в дюймах 1,25) номинальные показатели удельного удлинения при разрывном воздействии – 250%, у ПЭ 100 (соответственно, 100 мм) – 350;
При нагреве максимально допустимое изменение длины – 3%

Этот показатель стандартный для всех диаметров и любой толщины стенок, в том числе, если они гофрированные;
Обязательно наличие маркировки, на которой указывается номер партии, дату производства, завод, на котором они изготовлены.

Таблица диаметров и ее пояснение (в качестве таблица я возьму — http://trubyplastic.ru/truba-polietilen/tablitsa-razmerov.html — ты просто напиши пояснение для нее в нижеследующих подзаголовках)

Область применения полиэтиленовых труб

Основными сферами применения этого типа продукции являются:

  • Системы холодного водоснабжения;
  • Газоснабжающие системы;
  • Канализационные, дренажные системы, устройство теплотрасс;
  • При прокладке силового кабеля, каналов связи, электропроводки;
  • В качестве формообразующих элементов при монолитном домостроении;
  • При создании систем полива;
  • При устройстве катков;
  • При рытье колодцев, бурении скважин и пр.

Благодаря удобству в использовании, небольшому весу, хорошим эксплуатационным характеристикам, полиэтиленовая трубная продукция нашла широкое применение в самых разных сферах, но основная область использования – это транспортировка жидких и газообразных веществ.

Классификация труб ПНД

Имеющиеся на рынке строительной продукции трубы из полиэтиленовых материалов низкого давления подразделяются на группы по признакам их предназначения и возможности выдерживать нагрузки разной силы.

По назначению

Из полиэтилена ПНД, создаваемого при пониженном давлении, изготавливают трубы для различных целей:

  • Водопроводные, которые можно отличить по цвету – полностью синему либо черному с продольными синими полосками. Из них особенно выделяются питьевые по специальному перечню требований к их изготовлению, а также трубы с предназначением к горячему водоснабжению.
  • Газовые с цветовой маркировкой желтого цвета – полностью желтые либо черные с желтыми (оранжевыми) продольными полосками.
  • Канализационные для устройства внутренней и наружной канализации, которые могут изготавливаться с уже готовыми раструбами для возможности соединения без применения фитингов. Используются не только в простых канализационных системах, но также при устройстве коллекторов.
  • Дренажные для отвода грунтовых вод от фундаментов и других строений, которые обычно создаются с особой гофрированной конструкцией.
  • Оросительные, подводящие воду для полива растений в их вегетационный период.
  • Обсадные для устройства водяных скважин для подачи технической и питьевой воды. Такая труба не боится не только естественного разложения, но и сдвигов грунта.
  • Технические, предназначенные к транспортировке технических жидкостей, агрессивных к другим материалам (напр., металлам).

ИНТЕРЕСНО! Труба ПНД может поставляться как готовыми отрезками, так и мотками в катушках или бухтах. При этом изделия с диаметрами меньше 160-ти мм выпускаются в разных видах, а большего 160-ти мм диаметра – только в мерных отрезках.

По свойствам

Высокоплотный полиэтилен низкого давления обладает хорошей прочностью на растяжение и разрыв, гибкий и пластичный, что дает возможность изготовления из него напорных трубопроводов:

  • Безнапорные, для которых нет определенных требований к допустимым нагрузкам (обычно технические),
  • Слабонапорные с возможностью выдерживать внутреннее давление содержимого до 5-ти – 6-ти атм.,
  • Высоконапорные, выдерживающие давление до 16-ти – 20-ти атм. и имеющие стенки толщиной до 70-ти мм,
  • Для разреженного воздушного режима, используемые в условиях почти полного вакуума.

При этом внешние диаметры труб могут варьироваться от 10-ти до 1600 мм и более, что позволяет использовать их для содержимого жидкостей практически любого качества.

ВНИМАНИЕ! Производство напорных труб для водоснабжения, газа и канализации из ПНД регламентируется соответствующими стандартами ГОСТ, в которых прописаны свойства всех видов и подвидов трубы, ее производство, химический состав, физические характеристики и многое другое. Остальные виды труб производятся по ТУ

Маркировка видов

Производство труб ПНД предполагает наличие маркировки, которая может наноситься прямо на готовые изделия. Обычно это запись, содержащая полные сведения о конкретной трубной продукции, где должны быть прописаны в следующей очередности:

  1. Буквы ПЭ, указывающие на изготовление трубы именно из полиэтилена.
  2. Индекс минимальной длительной прочности, стоящий сразу за «ПЭ»: ПЭ-100, ПЭ-80 и т.п.
  3. Коэффициент SDR, являющийся относительной величиной и указывающий на возможную нагрузку. Так, трубы с SDR 9 выдержат до 16-ти атм., а с SDR 21 – всего лишь 6 атм.
  4. Наружный диаметр и величина толщины стенки в миллиметрах,
  5. Назначение изделия прописью – питьевое либо техническое,
  6. Номера стандартов ГОСТ, которым соответствует продукция,
  7. Сведения (имя) изготовителя.

Монтаж разных труб ПНД

Трубы ПНД разных видов могут монтироваться в системы несколькими способами:

  • Раструбное соединение применяется в основном для безнапорных коммуникаций (безнапорной канализации). Может быть выполнено только при наличии у отрезков труб готовых раструбов, оснащенных уплотнительными кольцами.
  • Компрессионно-фитинговое соединение отрезков труб используется в слабонапорных системах (водопроводы, оросители). Предполагает наличие фитинга с зажимными гайками, который крепится на трубу с помощью гаечных ключей и небольшого физического усилия. Такое оформление стыков более надежно, чем раструбное, но так же может быть в любой момент демонтировано.
  • Электросварно-фитинговое соединение неразъемное, выполняется на специальных фитингах с помощью сварочного аппарата. Дает наибольшую прочность, которая необходима в напорных системах для воды, газа и т.п.

Процесс монтажа

Монтаж таких труб может производиться посредством сварки при помощи специальных паяльников. Также эту процедуру можно осуществлять при помощи фитингов. Однако можно вывести свод простых правил, которые помогут произвести монтаж правильно.

Полиэтиленовые трубы всегда нужно закладывать так, чтобы они не промерзали. Для горячей воды или отопления необходимо использовать только сшитый полиэтилен. Изделия из сшитого полиэтилена также подходят для монтажа водного обогрева полов.

Полиэтиленовые трубы высокого давления можно использовать для прокладывания кабелей под землёй, а в качестве дополнительного изолятора можно использовать связующую термоусадку.

Тот, кто хорошо разбирается в сортаменте, может легко спроектировать и смонтировать любую инженерную сеть с использованием полиэтиленовых труб. Поэтому каждый, кто работает с сантехникой, обязан его хотя бы приблизительно знать.

Характеристики и маркировка ПНД труб

Трубные изделия из полиэтилена низкого давления применяются преимущественно для монтажа водопровода холодного водоснабжения, газовых сетей и канализации но их сфера применения гораздо шире. При использовании таких изделий на всей линии трубопровода вода дойдет до вашего крана в идеально чистом состоянии. Они идеально подходят для внутренней и ливневой канализации.

Полиэтиленовые трубопроводы – сферы применения

Ключевое отличие ПНД труб состоит в экологичности, биологической нейтральности, устойчивости к отложениям на стенках и большинству химических веществ, включая кислоты и щелочи. Особенности производства (как и в других видах трубной продукции) отражены в шифре маркировки, расшифровка которой поможет в выборе нужного вида из представленного ассортимента.

Виды полиэтилена для трубных изделий

Полиэтиленовые трубные изделия могут производиться из разных материалов, которые влияют на их эксплуатационные показатели, кроме того, делятся на напорные и безнапорные. Безнапорные обладают меньшей прочностью и используются в самотечных системах, а также в квартирном или домовом водопроводе.

В продаже можно встретить продукцию из следующих видов ПЭ (см. фото):

  • ПЭ63 – относительно надежный материал, подверженный растрескиванию, применяется в безнапорных и слабонапорных системах, для приусадебного и холодного водоснабжения, подачи воды для полива или водоемы, а также для вентиляции,
  • ПЭ80 – имеет устойчивость к растрескиванию, предназначен для напорных систем,
  • ПЭ100 – не растрескивается, для напорных систем, используется для прокладки городской канализации, трубопроводов для технических жидкостей,

Трубы ПНД, PE 100

Например, маркировка труб ПНД для холодного водоснабжения будет начинаться с ПЭ63 или с ПЭ80, содержать пометку питьевой воды и диаметр 32 мм.

Сферы применения

Пометка цветной линией – обозначает сферу применения и усредненные характеристики:

  • голубая полоса – для водоснабжения,
  • желтая полоса – для транспортировки газа.

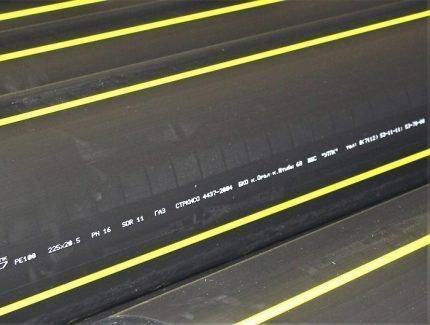

Газовые трубы с желтой полосой

Допускаются иные значения.

Расшифровка кода на трубном изделии

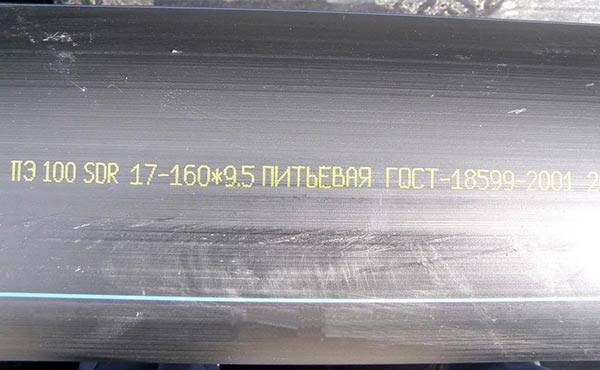

Примерная маркировка трубы ПНД для водопровода показана на фото. На нем наглядно видно, какая информация наносится на трубное изделие. Порядок маркирования для данного вида продукции регулируется ГОСТ. Шифр обычно содержит характеристики, для какой технической или питьевой воды предназначена данная продукция

Также обратите внимание на диаметр, для контуров со слабым напором берут обычно 32 мм

Маркировка и характеристики трубы ПНД содержит следующую последовательность данных (см. фото):

Маркировка трубы ПНД для водопровода

  • наименование производителя,
  • тип материала,
  • для какого носителя предназначена (в данном случае для газа, что дополнительно видно по желтой полосе),
  • SDR – соотношение диаметра и стенок,
  • диаметр,
  • толщина стенок,
  • рабочее давление,
  • стандарт – для России ГОСТ 18599-2001,
  • назначение (техническая или питьевая вода, для водопровода),
  • дата производства.

Характеристика прочности: расшифровка и особенности

SDR обозначает аббревиатуру Standard Dimension Ratio. Она обозначает давление, которое оказывается на стенки. Этот параметр не рассчитывается, а является типовым. Значение берется из государственного стандарта, в соответствии с которым производится трубная продукция.

Чем ниже этот показатель, тем на больший напор рассчитано изделие. Толщину стенки можно не замерять, а рассчитать, оттолкнувшись, например, от типового диаметра 32 мм.

Гарантийный срок службы

ПНД трубы широко применяются для прокладки инженерных сетей в связи с длительным сроком эксплуатации. Гарантийный срок составляет 50 лет, в данном случае он обозначает минимально возможное время использования. В среднем такие трубопроводы могут эксплуатироваться в течение 300 лет.

Данный вид трубных изделий может использоваться в системах горячего и холодного водоснабжения, а также высокотемпературного отопления за счет способности к температурному расширению. Срок эксплуатации и устойчивость к агрессивным средам, в том числе незамерзающему теплоносителю, во многих случаях определяют окончательный выбор потребителей.

Характеристики и маркировка ПНД труб Сферу применения труб поможет определить расшифровка маркировки ПНД, которую можно найти на каждой заводской тубе.

Преимущества использования ПЭ труб

Большой диапазон применения этих изделий объясняется многими преимуществами перед  их аналогами, выполненными из металла, такими как:

  • изделия из полиэтилена имеют гарантийный срок работы порядка 50 лет;
  • они не подвержены воздействию влаги, агрессивной среды, коррозии, блуждающих токов, не нуждаются в катодной защите;
  • имеют небольшой вес;
  • монтаж прост, при этом достигается максимальная герметичность, и нет необходимости в профессиональном оборудовании;
  • трубы морозоустойчивы, не лопаются даже при замерзании в них воды;
  • благодаря идеальной внутренней поверхности трубы на стенках не образуются отложения;
  • цены на приобретение и монтаж труб приемлемые.

Монтаж

Для того чтобы увеличить эффективность монтажных работ полиэтиленовых труб, стоит изучить варианты соединения двух изделий друг с другом.

Выделяются следующие методы:

  • сварка;
  • компрессионные фитинги;
  • электромуфтовая сварка;
  • фланцевое соединение.

Первый метод используется на практике чаще всего, поскольку имеет высокую степень надежности и образует герметичный и прочный шов между элементами конструкции водопровода. Технология сварки заключается в следующем: торцы изделий подвергают термообработке при использовании сварочного аппарата, после чего скрепляются друг с другом – благодаря этому образуется соединение. Такой способ в особенности актуален при обустройстве подземного трубопровода.

Фитинги являются вторым по популярности способом фиксации изделий между собой. Сегодня в продаже имеются различные компрессионные детали – тройники, муфты, переходные и угловые фитинги. Подобное многообразие дает возможность выполнять переход на резьбу. За чет использования таких элементов можно проложить систему водопровода любой конфигурации. Однако соединение коммуникаций, которые будут располагаться под землей, такими крепежными деталями выполнять не рекомендуется, поскольку фитинги нуждаются в регулярной профилактике.

Электромуфтовая сварка выполняется при использовании специальной разновидности фитингов – муфт. Они имеют в своем составе нагревательные элементы и клеммы. Последние нужны для соединения с нагревательным оборудованием.

Процесс соединения изделий происходит следующим образом: фитинги с обоих концов вставляются в трубы, после чего подключается нагревательное устройство, за счет которого спиральный элемент плавит муфту и основание трубы. В итоге на этом месте образуется прочный неразъемный шов.

Фланцевое крепление применяется при переходе на резьбу. Такой вариант соединения не получил широкого распространения, однако при монтаже водопровода из ПНД-труб для холодного водоснабжения фланцы весьма популярны.

В пользу простого монтажа ПНД-труб говорит и широкий ассортимент соединительных элементов, которые используются в комплекте с трубами. Они дают возможность прокладывать системы любой конфигурации, а также позволяют соединить элементы друг с другом оперативно и максимально надежно. Специалисты выделяют ряд рекомендаций общего характера, которые помогут выполнить монтаж труб из полиэтилена низкого давления без риска допустить ошибку.

Следует выделить несколько основных правил.

Все монтажные работы следует начинать с создания подробной схемы расположения будущей системы водоснабжения. Составленные чертежи помогут провести максимально четкие подсчеты количества труб и соединительных элементов, которые понадобятся для магистрали.

В процессе самостоятельной транспортировки приобретенной продукции необходимо принять меры предосторожности, чтобы избежать ситуаций, в которых продукция может повредиться об острые предметы или рабочий режущий инструмент.
Если планируется закладка ПНД-труб в почву, нужно предварительно провести подготовительные мероприятия, связанные с обустройством в траншее подушки из песка, слой которой не должен составлять менее 10 см. Как альтернатива песку, в качестве сырья для подушки под трубы можно использовать гравий

Этот дополнительный слой нужен для того, чтобы обезопасить изделия от риска повреждения стенок об острые края различных предметов, которые могут оказаться в грунте. Перед укладкой труб защитный слой нужно тщательно утрамбовать.
Изделия, по которым будет происходить транспортировка холодной воды, должны быть уложены таким образом, чтобы места стыков элементов водопровода были слегка утоплены в насыпную подушку.

Во втором случае работы выполняются для помощи фланцевых либо же раструбных фитингов, которые имеют в своем составе эластичный уплотнитель. Этот вариант приемлем для коммуникаций, в которых движение жидкой среды внутри происходит без участия давления (для труб с диаметром до 35 мм). Для соединения труб разъемным методом нет необходимости в использовании специализированного оборудования либо инструмента.

При соблюдении простых правил трубопровод, выполненный из полиэтиленовых труб низкого давления, сможет обеспечить подачу в жилое строение либо на участок холодной воды в минимальные сроки.

Как расшифровать маркировку труб ПНД?

За последние несколько лет особой популярностью при обустройстве различных систем подачи жидкостей и газа стали пользоваться материалы из полиэтилена низкого давления.

Производители, занимающиеся выпуском подобного рода продукции, наносят на них определенные показатели, которые помогают понять потребителям, для чего предназначен представленный товар, а также, какие его технические характеристики.

Полиэтиленовая продукция имеет весьма широкий спектр применения – от систем коммуникаций, до водоснабжения, прокладки газопроводов и силовых линий. Она зарекомендовала себя, как наиболее практичная и долговечная, позволяющая обустраивать сети различного назначения. Поэтому ассортимент товаров из полиэтилена низкого давления очень велик.

Среди всего этого разнообразия выбрать подходящую продукцию возможно, если узнать заранее, что означает маркировка труб ПНД. Расшифровка этих символов позволяет понять, подходит ли данная форма для конкретных условий.

Технические характеристики указываются в виде комбинации символов на поверхности (цифр, букв, слов). При этом, не наносится само слово «труба пнд».

Маркировка на трубе включает в себя несколько показателей. Основные и обязательные это:

  • марка исходного сырья (полиэтилен ПЭ100, 80 или 63),
  • серия,
  • назначение (область использования коллектора): техническая/питьевая (трубы ПЭ для холодной воды),
  • номер ГОСТа, регламентирующего производство,
  • обозначение SDR с числовым значением,
  • наименование компании-производителя, номер партии, линии (не всегда).

Каждая труба ПНД, маркировка и характеристики которой наносятся методом тиснения либо печатью на специальном устройстве, для упрощенного определения сферы ее применения оснащается полосами разных цветов.

  1. Желтая полоса вдоль всего изделия указывает на то, что материал подходит для транспортировки газа,
  2. Голубая или синяя продольная полоса – маркировка ПНД труб для воды,
  3. Без цветной полосы реализуются товары, которые могут применяться при прокладке магистралей технического назначения.

Как понять значения показателей?

Все коллекторы изготавливаются в соответствии с типоразмерами по ГОСТ 18599-2001. В зависимости от размеров, могут меняться показания рабочего давления изделий (между 5 и 16 МПа). Диаметры отверстий их также бывают разными. Этот показатель указывается на внешней стенке вместе с другими значениями в виде значка Ø. Он может варьироваться в пределах 16-200 мм при толщине оболочки 1,5-14,6 мм.

Реализуются такие материалы бухтами (обычно по 100, 200 м), но могут продаваться отдельными отрезками (от 6/12 м). Общий метраж бухты зависит от диаметра

Маркировка ПНД труб по SRD обозначает серию изделий с определенными параметрами прочности. SRD (Standard Dimension Ratio) определяется соотношением внешнего диаметра коллектора к толщине его стенок. Он позволяет понять, каким может быть максимальное давление внутри системы, чтобы его выдержала его оболочка.

Высокое числовое значение SDR означает, что коллектор может использоваться при низком давлении на стенки. И наоборот, чем ниже показатель, тем больше может быть давление.

Все они эксплуатироваться при определенной температуре, так как есть конкретная максимальная температура, при которой материал теряет свою прочность или начинает плавиться (+60⁰ – +80⁰). И, если под подачу холодной воды могут использоваться ПЭ 100 (или хотя бы ПЭ 80), то для горячего водоснабжения должны использоваться изделия с особыми техническими параметрами, которые определяются буквами ПЭ-РТ.

Рынок полиэтиленовой продукции представлен самыми разнообразными изделиями, которые отличаются техническими характеристиками. Представление о том, что это за коллектор, а также, где он может применяться, помогает составить именно расшифровка символов на его оболочке. Знание этих показателей поможет получить максимально эффективные решения при обустройстве систем водоснабжения, газопроводов, канализаций, подачи/транспортировки других материалов.

Как расшифровать маркировку труб ПНД? Маркировка ПНД труб по SRD (Standard Dimension Ratio) помогает определить прочность изделий, а также максимально допустимое давление внутри коллектора.

Что такое трубы ПНД

Расшифровку трубы ПНД можно обозначить, как труба, для изготовления которой используют полиэтилен низкого давления. На сегодняшний день трубы данного вида уже основательно вошли в ремонтно-строительную систему практически повсеместно. И эта популярность является вполне обоснованной, срок их эксплуатации может быть свыше пятидесяти лет. Это значительно больше, чем длительность работы аналогичных труб из других материалов.

Область их назначения имеет довольно широкий спектр:

  • В монтаже систем транспортировки холодной воды и других жидких составов,
  • Прокладка газопроводных путей (промышленных и бытовых),
  • Для обустройства сетей и разводок поливки, канализационных систем,
  • Они могут быть защитой для линий электросети и связи, телефонных кабелей и прочих систем коммуникации,
  • В бытовых целях используются, например, как дуги для парников и закладные под электропроводку.

Преимущества полиэтилена низкого давления для производства труб

  • Идеально гладкость поверхностей, как внутренних, так и наружных,
  • Постоянство цвета,
  • Гигиеничность и экологическая чистота, а, следовательно, и безопасность, как для человека, так и для среды его окружающей в целом,
  • Стойкость к коррозии, образованию накипи, воздействию влаги, грибковым заболеваниями, бактериям, плесени и другим биологическим заражениям,
  • Полная устойчивость к агрессивным средам: щелочам, кислотам и растворителям, что является важным фактором для монтажа канализаций и технических систем водоотводов,
  • Входящие в состав материала стабилизаторы света, создают надежную защиту от разрушительного действия ультрафиолетовых лучей,
  • Невосприимчивость к деформациям различного вида,
  • Легкость соединительных работ

Для работы по монтажу труб данного вида используются специальные фасонные детали. Соединения могут осуществляться с помощью муфт, разъемных соединений или сварки. Характерной особенностью труб из данного вида полиэтилена является то, что независимо от способа соединения, получается высок качественная конструкция

Основные обозначения в названиях изделия

Трубы из полиэтилена низкого давления маркируются по верху с расстоянием до одного метра. Маркировка сопровождается названием производителя или его товарным знаком. Они должны располагаться перед обозначением трубы, а после него идет дата изготовления изделия. Возможно нанесение дополнительных сведений (например, вид партии или номер линии). При этом само слово «труба» в обозначении не указывается.

Основные обозначения труб ПНД включают в себя:

  1. Марку полиэтилена (например, ПЭ 63 или ПЭ 100),
  2. Серию трубы (класс прочности),
  3. Соотношение величины диаметра и толщины стенки (числовое значение),
  4. Область применения изделия (техническая или питьевая),
  5. Стандарт, по которому велось производство (ГОСТ)

Для нанесения маркировки используются полосы различных цветов. Это делается для удобства выбора изделия (например, голубой – для транспортировки воды, желтый – для газопроводов)

Способы производства изделий

Для изготовления труб применяется экструзия. Гранулы полиэтилена помещаются в экструдер, где они плавятся и переходят далее в область экструзионной головы. В ней материал приобретает нужную форму и заданные размеры. Калибровка происходит в специальной вакуумной зоне, в ней же осуществляется и первоначальное охлаждение. Далее при помощи протягивающего устройства происходит протяжка труб и их нарезка на изделия заданной длины.

Конечным этапом является упаковка. В бухты идут трубы, диаметр которых до семидесяти пяти миллиметров, а длина от ста до двухсот метров. Изделия диаметром от девяноста до ста десяти миллиметров упаковываются в бухты по сто метров или поставляются прямым отрезком. Трубы, диаметр которых более ста десяти миллиметров могут быть изготовлены только в виде прямых отрезков.

К известным производителям труб ПНД можно отнести:

  • Холдинг «Полимерные Трубопроводные Системы»:
  • ООО Твинс,
  • ООО АПК,
  • Завод Полимер-Т,
  • Компания МетпромИнтекс

Трубы ПНД для газопровода

Полиэтилен низкого давления применяют не только для изготовления элементов газопровода. Его используют и для устройства других коммуникаций – водопровода, канализации, защитных технических трубопроводов. Виды труб отличаются составом, характеристиками, маркировкой.

Остановимся на изделиях для транспортировки газа, производство которых подчиняется требованиям ГОСТ Р 50838-2009 (устаревшая редакция – ГОСТ Р 50838-95).

Виды и типоразмеры

Полимерные напорные трубы для газа могут состоять только из полиэтилена или усилены дополнительными слоями.

Таким образом, выделяют три типа:

  • полиэтиленовые, в том числе обозначенные желтыми полосами;
  • полиэтиленовые с расположенными внутри или снаружи соэкструзионными слоями;
  • полиэтиленовые с термопластовой защитной оболочкой, которую необходимо снимать перед монтажом.

Все виды трубного материала предназначены для транспортировки различных газов, соответствующих нормам ГОСТ 5542 и применяемых в качестве сырья или топлива для промышленных и бытовых нужд. Приняты ограничения для использования трубопроводов: max раб. давление – 1,2 МПа, max раб. температура -/+40°С.

Трубы реализуют упаковками различного вида: изделия с диаметром от 200 мм и выше – только прямыми отрезками, более тонкие – катушками или бухтами

Промышленная продукция поставляется отрезками 5-24 м, кратными 0,25 м, но чаще средней длины, удобной для перевозки спецтехникой – например, 13 м. Намотка тонкой трубы в бухте предполагает различную длину, но чаще можно встретить мотки по 200, 500, 700 м. Возможно производство изделий и другой длины, но только по согласованию с заказчиками.

В зависимости от толщины стенок и раб. давления трубы делят на два вида:

  • ПЭ-80. Толщина стенки – 2-3 мм, раб. давление – 3-6 Мпа; подходят для газопроводов и водопроводов;
  • ПЭ-100. Толщина стенки – 3,5 мм, раб. давление – 8-12 Мпа; это усовершенствованная версия ПЭ 80, отличается термостойкостью и повышенной плотностью.

ПЭ (варианты – ПЕ, PE) в названии – это полиэтилен, цифры 80 и 100 – марки полиэтилена.

С точки зрения экономической целесообразности марку ПЭ 100 используют при монтаже газопровода высокого давления или в особых случаях – например, для реконструкции старой изношенной магистрали или строительства экспериментальных веток с давление от 0,6 Мпа и выше.

Технические характеристики и маркировка

К полиэтиленовым трубам, изготовленным в заводских условиях, предъявляют требования, перечисленные в ГОСТ Р 50838-2009. Среди них рекомендации к внешнему виду и техническим свойствам.

Внешне трубы должны иметь гладкую поверхность, без пузырей, раковин и трещин. Посторонние включения, видимые невооруженным глазом, также исключены. Допускаются только незначительная волнистость и продольные полосы

С точки зрения цвета возможность вариативность:

  • ПЭ 80 – желтые;
  • ПЭ 100 – желтые, оранжевые, черные с желтыми/оранжевыми полосами, распределенными равномерно.

В документе прописаны нормы и таких характеристик, как стойкость при постоянном внутреннем давлении, удлинение при разрыве, стойкость к распространению трещин, термостабильность, свариваемость.

Производители наносят маркировку различными способами: термотиснением, цветной печатью, термотиснением с окрашиванием. Интервал между знаками – не более 1 м

Маркировка не должна влиять на качество материала, то есть провоцировать трещины, вздутия и пр.

Буквы и цифры должны легко читаться, быть разборчивыми и понятными. К обязательным относятся:

  • товарный знак или наименование изготовителя;
  • условное обозначение трубы;
  • дата изготовления;
  • номинальный диаметр/толщина стенки;
  • назначение;
  • ГОСТ.

Остальные данные – название страны, номер партии и др. – наносят по желанию.

Для примера разберем один из образцов:

ООО «Сфера» ПЭ 80 SDR 11 — 150х10,5 ГАЗ ГОСТ Р 50838-2009

  1. ООО «Сфера» — производитель
  2. ПЭ-80 – вид полиэтиленовой трубы
  3. SDR 11 – стандартное размерное соотношение
  4. 150 – диаметр
  5. 10,5 – толщина стенки
  6. ГАЗ – назначение
  7. ГОСТ Р 50838-2009 – нормативный документ

По маркировке легко определить, подходят ли трубы для бытового или промышленного применения, соответствуют ли по назначению и диаметру.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
