Уход и правила эксплуатации
Нажмите чтобы увеличить
При пользовании теплыми полами следует учитывать такие факторы, как:
- Сезонность эксплуатации. Если по каким-либо причинам возможно промерзание помещений в зимний период, необходимо в отопительном контуре использовать раствор антифриза;
- При производстве строительных работ, связанных со сверлением, пробивкой отверстий в перекрытиях необходимо строго представлять устройство теплого водяного пола.
- Следует избегать превышения температурных значений теплых полов выше рекомендуемых пределов. В противном случае возможно чрезмерное нагревание кабеля, его расширение и нарушение герметичности.
Когда теплые полы можно стелить а когда нет:
Теплый пол – это отличная альтернатива центральному отоплению. Сегодня эти технологии применяются все чаще, а производители теплых полов разрабатывают новые инновационные технологии. Теплый пол – это комфорт и уют вашего дома в любое время года.
Какие лучше?
Благодаря своей функциональности система теплого пола все чаще используется для отопления помещений различного назначения, а выбор правильных труб для отопительной системы – это первоочередная и самая сложная задача.
Если не учитывать их, монтаж теплого пола вызовет значительные затруднения, а срок службы окажется довольно коротким, к тому же функции, возложенные на устройство, могут выполняться не в полном объеме.
Выбор трубы возможен только после определения мощности самой системы, благодаря этому возможно определить наиболее подходящий диаметр, который целесообразно использовать для выбранной конструкции.
Материал. Естественно, главным параметром, определяющим выбор, будет материал, именно от него будет напрямую зависеть физическое и механическое состояние трубопровода, особенности монтажных работ, ведь для установки гибкой гофротрубы понадобятся совершенно другие аксессуары и инструменты, нежели при использовании металлопластика.
- Диаметр. От диаметра трубы будет зависеть скорость движения теплоносителя внутри устройства, а от скорости теплоносителя, соответственно, будет зависеть скорость обогрева помещения при включении системы. Кроме того, диаметр будет влиять на интенсивность сопротивления теплоносителя внутри трубы, от которого будет зависеть выбор насосного оборудования. Наиболее часто используются варианты с диаметром 16, 18, 20 и 25 мм.
- Температурные характеристики носителя. Каждый тип труб имеет свое предельно допустимое значение нагрева, поэтому от температуры теплоносителя также будет меняться тип труб, более подходящих для устройства.
Большинство материалов сегодня отвечают всем заявленным требованиям, поэтому выбор напрямую будет зависеть от способа монтажа, а также от суммы, которой располагает потребитель.
Безусловно, самым лучшим вариантом являются медные трубы, они обладают максимальным сроком службы среди названных материалов, обладают высоким коэффициентом теплопроводимости, однако используются крайне редко, поскольку обладают слишком высокой ценой, в несколько раз превышающей стоимость других вариантов.
РЕХ являются очень хорошим вариантом для теплого пола, они обладают достаточной теплопроводностью, гибкие, поэтому удобны в монтаже.
Металлопластик обладает чуть большей теплопроводностью, нежели РЕХ, поскольку трубы имеют армированный слой из металла, а он, как известно, обладает повышенной теплопроводимостью. Кроме того, за счет алюминиевой прослойки увеличивается прочность трубы, а значит, срок службы. Однако при установке таких труб необходимо использование соединительных элементов, которые требуют особого способа закрепления.
Диаметр продаваемых труб – от 16 до 25 мм при давлении от 6 до 10 бар в зависимости от материала.
Кроме того, хорошее качество по разумной цене предлагает итальянская фирма Sanext – это производство качественных РЕХ-труб для отопительных систем. Данный производитель использует специальную трехслойную защиту, которая не только обеспечивает более долгий срок службы, но и поглощает шум от передвижения водяного потока по трубам.
Основные виды и их особенности
Компания Rehau производит трубы, рассчитанные на эксплуатацию в трубопроводных магистралях различного назначения. Желательно выбрать изделия, которые имеют положительные отзывы и хорошие технические характеристики. Разводка может быть смонтирована своими руками, если учитывать рекомендации специалистов. Все изделия линейки Rautitan делятся по типам, каждый из которых ориентирован на выполнение определенных задач: подача горячей и холодной воды, отопление и обустройство подогреваемого пола. Для этих целей создано несколько типов труб.
Stabil
Это трубы функционального предназначения, которые производятся на основе металлизированного полимера и окрашиваются в серебристый цвет. Структурно они имеют прослойку из алюминия, а внутренний слой – это сшитый полиэтилен (PE-X/AI/PE). Они могут использоваться в водопроводах любого типа: холодная и горячая воды, низкотемпературное отопление.
Эксплуатационные характеристики труб типа Stabil являются следующими:
- рабочая температура до +95ºС, может выдерживать скачки до +110ºС;
- диаметр сечения составляет 16–63 мм;
- отличаются эластичностью и имеют высокие прочностные показатели;
- рабочее давление – до 10 атм.

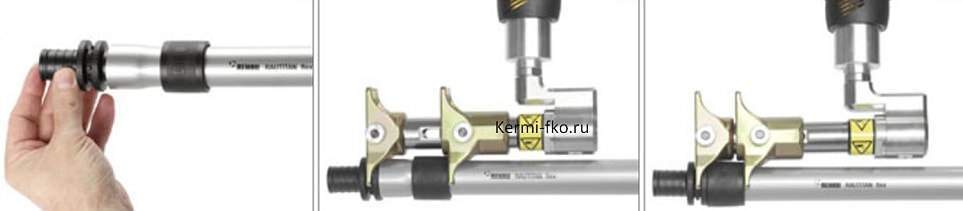

Труба реализуется, оснащенная соединительной муфтой и гильзой для оптимальной герметизации стыков. Кроме того, упрощается и ускоряется процесс монтажа. Для установки не нужен уплотнитель, сразу после ее завершения можно начинать эксплуатацию трубопровода. При необходимости можно создать разветвление трубопровода, применяются поворотные элементы, поставляемые вместе с трубой в комплекте.
Серия Stabil реализуется со следующими размерными параметрами труб, где первое значение – это внешний диаметр труба, а второе – это толщина стенки:
- 16/2,6 мм;
- 20/2,9 мм;
- 25/3,7 мм;
- 32/4,7 мм;
- 40/6 мм.
При этом длина выпускаемых изделий бывает 5, 50 и 100 метров, второй и третий варианты могут нарезаться по 10 метров. От условий эксплуатации варьируется ее продолжительность. Следующее соотношение, где первое – это рабочая температура в ºС, второе – это рабочее давление в барах, а третье – это гарантированный эксплуатационный срок в годах, показывает наглядные варианты:
- 20/35/50;
- 70/20/50;
- 95/15/5.
Из этого видно, что эксплуатация при максимальном температурном режиме значительно снижает срок службы.
Flex
Flex – это универсальный тип труб. В отличие от типа Stabil он может применяться в любых типах отопления, а не только в низкотемпературном. Внутри изделие выполнено прошитым полиэтиленом РЕХ-Ха, который покрыт этиленвинилалкоголем, защищающим от кислорода. Это главное отличие типа Flex от Stabil. Его задачей является защита жидкости от проникновения воздуха, в остальном строение изделий практически идентично. Трубы Flex соединяются посредством специальных гильз.
Серия Flex реализуется со следующими размерными параметрами труб, где первое значение – это внешний диаметр труба, а второе – это толщина стенки:
- 16/2,2 мм;
- 20/2,8 мм;
- 25/3,5 мм;
- 32/4,4 мм;
- 40/5,5 мм;
- 50/6,9 мм;
- 63/8,6 мм.
По длине реализуются в отрезках по 6 метров и в бухтах по 50 и 100 метров с возможностью порезки на куски по 10 метров. Эксплуатационные условия сказываются на сроке службы трубы. В чем можно убедиться на практике, примерные параметры при этом следующие, где первое – это температура жидкости в системе (градусы), второе – это ее давление (бар), а третье – это гарантийный срок при таких условиях (годы):
- 20/18,2/50;
- 70/10/50;
- 95/9/10.
His
Линейка труб His обладает универсальным назначением, она производится из сшитого пероксидного полиэтилена РЕХ-Ха. Трубы окрашены в белый цвет. Они могут использоваться в водопроводах для питьевой, горячей и холодной воды, а также в отопительных системах. Трубы His соединяются посредством надвижных гильз, обеспечивающих крепкую и герметичную стыковку.
Характерными особенностями изделий этого вида являются следующие:
- рабочая температура до +90ºС;
- длительный срок службы;
- минимальное температурное расширение;
- хорошая память материала;
- отличная прочность и износостойкость;
- эластичность и гибкость;
- внутреннее покрытие препятствует отложениям;
- простой и быстрый монтаж.
Rehau Rautitan His реализуются в размерных вариациях с внешним диаметром 16–63 мм отрезками по 6 метров, в бухтах по 50–100 метров с диаметром до 32 мм.
Трубопроводы
В зависимости от материала этот вид комплектующих разделяется на 3 подгруппы: металлополимерные и полимерные, полипропиленовые и стальные нержавеющие.
Первая подгруппа труб Valtec классифицируется так:
- Универсальные многослойные, которые применяются для водоснабжения и отопления. Преимуществами являются антикоррозийные свойства материала, недопущение порчи вследствие воздействия агрессивных химических веществ, повышенная гладкость внутренней поверхности, простота монтажа. Изделия продаются в роликах длиной 40, 60, 80, 100 и 200 метров диаметрами: 16 х 2, 20 х 2, 26 х 3, 32 х 3, 40 х 3,5 мм.
- Образцы из сшитого полиэтилена отличаются особой стойкостью к перепадам температур, малым сопротивлением к водному потоку, достаточно упруги и проявляют стойкость к возникновению коррозии. Реализация образцов размерами 16 х 2 и 20 х 2 мм происходит катушками по 100 и 200 м.
- Полиэтиленовые трубы повышенной термостойкости отличаются высокой степенью прочности, рекомендуются для горячего водоснабжения, комплектации теплого пола и транспортировки жидкостей хозяйственного и промышленного назначения. Выпускаются диаметром 16 х 2 мм и длиной 200 м.
Полипропиленовые трубы «Валтек» производят в двух вариантах: однослойные и многослойные. Достоинствами образцов специалисты называют удобство монтажа способом муфтовой сварки и отсутствие внутреннего зарастания. Компания наладила выпуск товаров, армированных стекловолокном и алюминием, и применяемых в инженерных установках водопроводного, отопительного и технологического типа. Также к полипропиленовой подгруппе труб Valtec относят изделия для соединения и теплоизоляции труб, арматуру и инструменты для монтажа.
Экземпляры из нержавеющей стали долговечны, неизменны по форме внутри и снаружи, гигиеничны и предсказуемы, что дает потребителю ощущение надежности на длительное время.
При выборе труб «Валтек» необходимо учитывать, что приобретение дешевых полипропиленовых трубопроводов и арматуры к ним не сможет значительно сократить расходы. Ведь стоимость монтажа, используя бюджетные комплектующие, в несколько раз превысит установку и подгонку нержавеющих образцов.
Заливка бетонной стяжки
Чтобы система работала безотказно, а пол прогревался равномерно, трубы заливаются цементно-песочным составом. Для повышения прочности конструкции поверх него укладывается армирующая сетка.
Схема заливки бетонной стяжки для водяного теплого пола
Прежде чем приступать к финишной отделке пола, нужно дождаться, когда стяжка полностью просохнет и наберется прочности. Этот процесс длится 28 дней. Все это время система обогрева должна находиться в выключенном состоянии. В противном случае бетон может растрескаться.
Монтаж водяного варианта обогрева пола обходится значительно дороже электрических аналогов. Однако его установка позволяет равномернее обогревать помещение и создать более здоровый микроклимат. К тому же эксплуатация такого пола обходится гораздо дешевле электрических вариантов. А спустя несколько лет такой обогрев себя полностью окупает.
Аппарат для сварки пластиковых труб Valtec
Монтируют водопроводные и отопительные магистрали с использованием аппарата для сварки пластиковых труб Valtec.
Полифузионная сварка пластиковых труб Valtec проводится оборудованием различной мощности. Благодаря конструктивным особенностям устройства, все операции по обустройству магистрали выполняются в высоком темпе.
Обычно аппараты для пайки пластиковых труб Valtec оснащены регулировочным устройством, работают от однофазной сети. Чтобы прибор не перегревался во время работ, корпус покрыт теплоизоляционной пластиной. Маленькая масса, удобное расположение рукоятки предоставляет возможность достаточно легко на протяжении короткого времени качественно соединить детали между собой. При этом, швы получаются надежными, прочными, а вся трубопроводная конструкция – герметичная.
С помощью устройства соединяют изделия диаметром 16-40 мм. Приборы комплектуются насадками также для сопряжения труб больших диаметров.
Сущность стыковки состоит в том, что соединяемые материалы расплавляются, а благодаря явлению диффузии на молекулярном уровне «намертво» свариваются между собой.
Важно! Нужно помнить, что аппарат начинает функционировать при нагревании до определенной температуры и предназначен для сварки изделий из однотипных материалов. В противном случае, стыковка будет негерметичной
Перед спайкой соединяемые детали необходимо вытереть насухо, что ускорит процедуру сварки и сохранит качественное функционирование аппарата.
Прибор комплектуется:
- шестигранным ключом;
- ножницами для резки труб;
- подставкой;
- сменными тефлоновыми нагревательными насадками разных диаметров.
Температуру нагрева можно регулировать от 0 до 300⁰С.
Для того, чтобы сварочное устройство функционировало долго и безупречно, необходимо:
- для сварки выбрать хорошо проветриваемое, сухое помещение;
- следить, чтобы на аппарат не попадала вода и масло;
- после выполнения работ, задействованные в работе комплектующие очистить от пластика, иной грязи и уложить в специальный ящик.
Если будут соблюдаться все эксплуатационные правила, то приспособление будет качественно функционировать достаточно долго.
Важно! Запрещается самостоятельно менять конструкцию сварки, поскольку любые «усовершенствования» могут привести к появлению неисправностей и нарушению правил ТБ, что чревато тяжелыми последствиями
Характеристики и виды труб
Трубы из сшитого полиэтилена подразделяются по виду производства на четыре группы:
- PEX-a — пероксидные;
- PEX-b — силановые;
- PEX-c — подвергнутые обработке быстрыми электронами;
- PEX-d — азотные.
Их производят диаметрами от 10 до 110 мм, рабочее давление от 8 до 25 бар. Они рассчитаны на работу в диапазоне температур от 0 до 95 °C, не вступают в реакцию с кислотами и щелочами.
Они применяются в устройствах:
- тёплых полов;
- отопления бытовых и производственных помещений;
- подачи холодной или горячей воды;
- обвязки кондиционеров.
Они выдерживают замерзание теплоносителя без разрыва соединений, быстро восстанавливают прежние размеры после размораживания воды.
RAUTITAN pink
Это специально спроектированные трубы типа PEX-a для создания отопительных систем в частных домах и в производственных помещениях. Для предохранения от растворенного кислорода в воде применяется промежуточный слой из этилен винил алкоголя.
Применяются RAUTITAN pink в трубопроводах с рабочим давлением не больше 9 бар и предельной температурой до 95 °C. Кратковременно полиэтиленовые трубопроводы выдержат повышение температуры теплоносителя до 110 °C. Производятся трубы с условным проходом диаметрами от 16 до 63 мм, поставляются бухтами или отдельными шестиметровыми кусками.
RAUTITAN his
Rehau Rautitan His 311
Труба из сшитого полиэтилена Rehau RAUTITAN применяется для подачи горячей или холодной воды в жилые и промышленные помещения, для обвязки технологических трубопроводов. Её выпускают из сшитого полиэтилена марки RAU-PE-Xa с добавкой пероксидов под давлением. Производится с условным проходом от 16 до 63 мм в бухтах или отдельными кусками длиной до 6 метров и с толщиной стенок от 2,2 до 8,6 мм.
Применение этой марки полиэтилена обеспечивает стабильную работу трубопроводов при рабочей температуре теплоносителя до 90˚С. Имеет небольшое температурное удлинение 0,15, обладает гибкостью (радиус изгиба равен 8 диаметрам), износостойкостью, сроком службы более 50 лет.

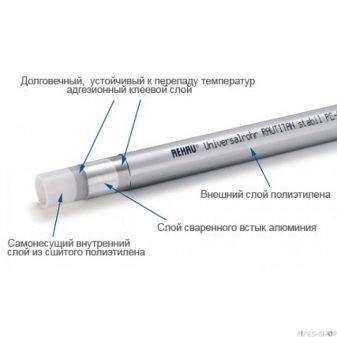

RAUTITAN stabil
Эти трубы используются в системах отопления и водоснабжения. RAUTITAN stabil это многоцелевая труба с несколькими слоями. Между внутренней и внешней оболочками расположена промежуточная защитная алюминиевая прослойка. Она играет роль изолятора внешнего слоя несшитого полиэтилена от диффузии в него кислорода из воды.
В водопроводах для питьевой воды трубопроводы должны рассчитываться на рабочее давление до 10 бар. В системах отопления трубопроводы RAUTITAN stabil устанавливаются на магистралях с рабочим давлением до 10 бар и температурой теплоносителя до 95˚С.
Во время возникновении аварийных ситуаций выдерживает недолгое повышение температуры воды до 100 градусов Цельсия.

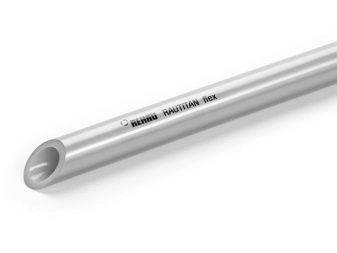

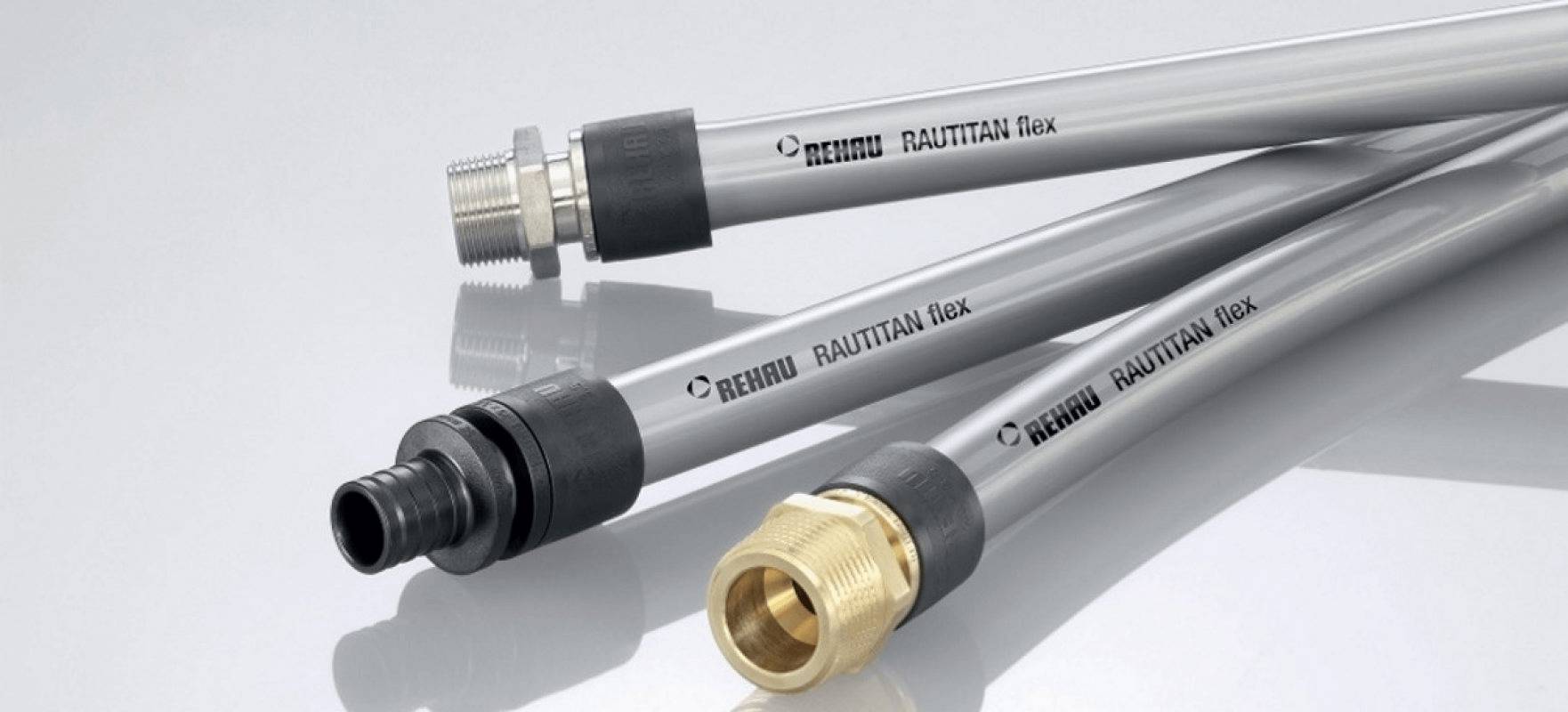

RAUTITAN flex
Трубами RAUTITAN flex подают горячую и холодную воду, устраивают тёплые полы, применяют в помещениях для обогрева чугунными батареями или биметаллическими радиаторами.
Промежуточный защитный алюминиевый слой не только предохраняет проникновение кислорода из воды во внутренние слои сшитого полиэтилена, но и способствует лучшей передаче тепла. Поэтому эти трубы рекомендуется использовать при устройстве тёплых полов под: керамическую плитку, ламинат, керамогранит.
RAUTHERM S
Труба RAUTHERM S используется для устройства тёплого пола. Благодаря небольшой цене наибольшую популярность среди потребителей получила труба из сшитого полиэтилена диаметром 17×2,0 мм.
В трубопроводе имеется защита от проникновения растворённого кислорода из промежуточного слоя этилен винил алкоголя сополимера. Благодаря трёхмерной внутренней структуре изделия из сшитого полиэтилена устойчивые на разрыв, не образуют трещин на протяжении всего периода эксплуатации.
Гарантия на использование трубопроводов без разрыва соединений от превышения рабочего давления не более чем в семь раз составляет 10 лет.
В трубах из сшитого полиэтилена вместо воды можно использовать антифриз или этиленгликоль. Гибкость трубопроводов позволяет применять различные схемы укладки одним куском, что исключает протечки теплоносителя на 100%.
Сфера применения
Труба PEX из сшитого полиэтилена применяется в:
- отоплении частных домов, помещений и цехов промышленных предприятий;
- устройстве внутриквартирных водопроводов;
- устройстве тёплых полов в квартирах и подогреве летних террас в зимнее время.
Также трубами PEX обвязывают системы кондиционирования воздуха, на спортивных аренах зимой обогревают футбольные поля и спортивные площадки.
Сшитый полиэтилен Rehau для отопления
Появление труб из сшитого полиэтилена для строительства водопроводов позволило решить задачи, которые при использовании металлических труб были невозможными. Это прежде всего устройство тёплых полов. Сшитый полиэтилен для отопления домов увеличил без ремонта срок службы отопительных систем, избавил монтажников от дорогостоящих и ненадёжных операций по сварке металлических труб.
Отпала необходимость устройства штроб под прямыми углами, деформация соединений от температурного расширения. Трубы отопления из сшитого полиэтилена разрешается бетонировать и прятать под штукатурку. Трубы Рехау полиэтиленовые для отопления кратковременно выдерживают нагрев до 110 градусов Цельсия. Благодаря гибкости система отопления во время монтажа не нуждается в большом количестве фитингов и соединений. Тёплый пол, смонтированный из труб сшитого полиэтилена, прослужит гарантийный срок более 10 лет.
Водопровод из труб Рехау
Трубы из сшитого полиэтилена для водоснабжения Рехау спроектированы специально для подачи питьевой воды. Благодаря сшитому полиэтилену жидкость, проходя по системе, не впитывает в себя посторонние запахи, остаётся чистой и отвечает санитарным нормам на питьевую воду. Герметичность соединений обеспечивается двумя соединительными элементами — фитингами и надвижными гильзами. После запрессовки соединения остаются герметичными и неразборными длительное время, не менее 50 лет.
Бесшумные канализационные системы Rehau RAUPIANO Plus
Звукоизоляция канализационных труб основана на применении специальных креплений, защищённых патентом. Благодаря ей движение жидкости на поворотах не передаётся на стены и полы. Это позволило снизить шумность на 30% по сравнению с другими видами канализационных труб. Канализационные системы Rehau RAUPIANO Plus состоят из:
- крестовин;
- отводов;
- тройников;
- надвижных муфт;
- компенсационных патрубков;
- уплотнительных манжет;
- креплений со звукопоглощающими прокладками.
Канализация будет служить десятилетиями без ремонта и замены отдельных участков.
Существующие аналоги труб rehau.

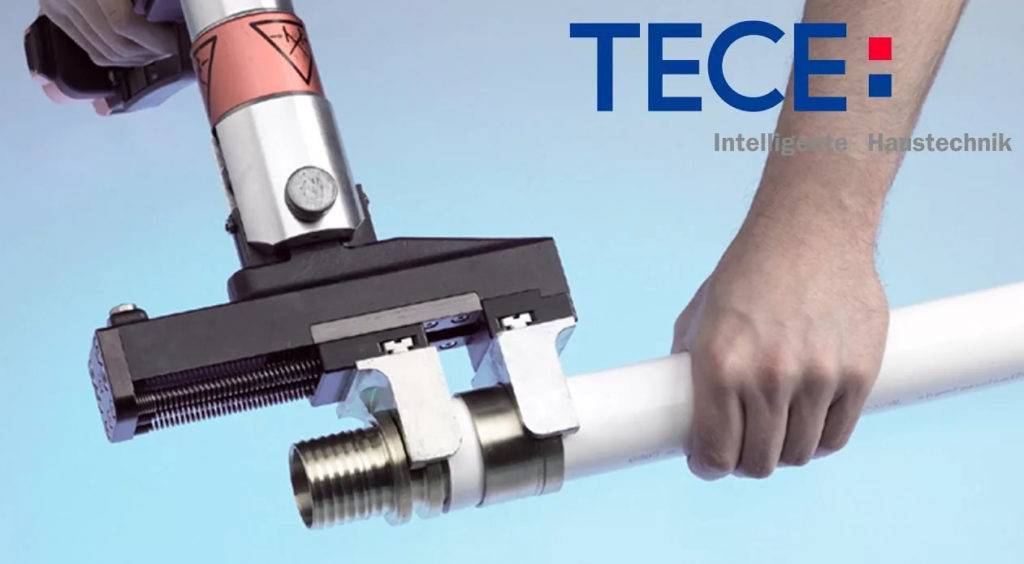

Немецкая труба ТЕСЕ.
Технология соединений труб ТЕСЕ — аксиальная запрессовка. Метод соединения схож с трубами рехау. Качество продукции на высоте. Однако применяя их вам вряд ли удастся сэкономить хоть немного денег. Это трубы премиум класса. Используются меньшим количеством монтажников из-за меньшей распространенности. Производитель использует другой (не пероксидный) метод сшивки. Сшивка производится потоком элементарных частиц (радиационный метод) PE-Xc. Из-за этого не обязательны к промывке от остатка химических элементов. При монтаже можно применять только свой специализированный инструмент. В чём, собственно, состоит её минус.
Имеются трубы как с армированием, так и без. Есть трубы, сертифицированные под газоснабжение.

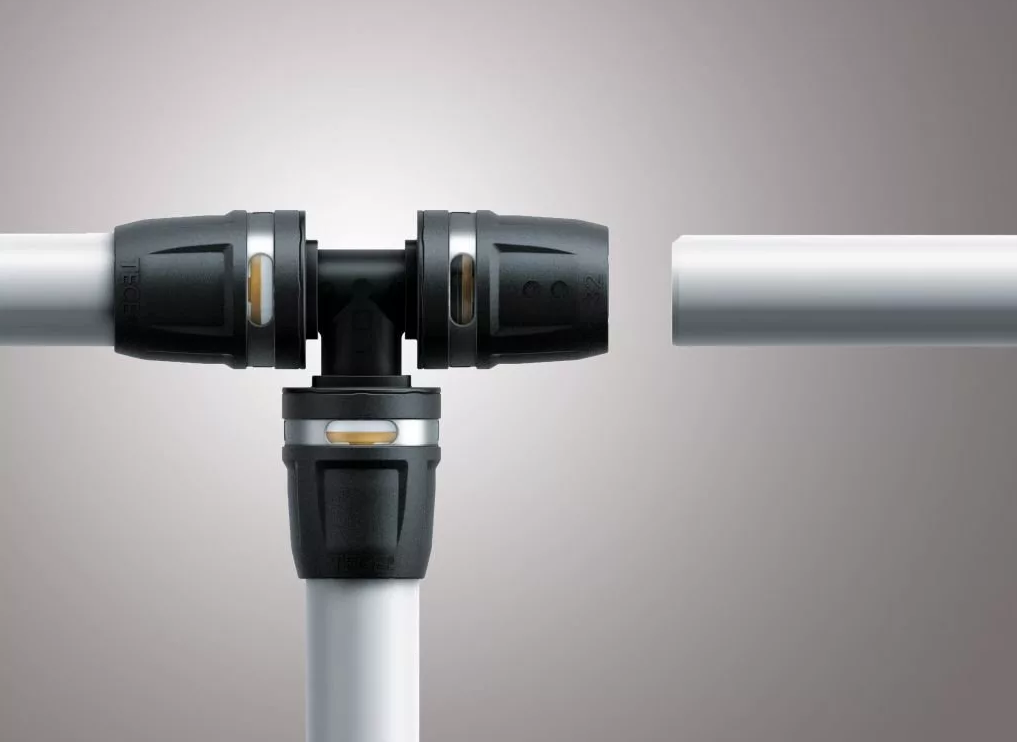

У производителя имеется очень интересная система монтажа TECElogo. Металлопластиковые трубы с быстрозажимной технологией.

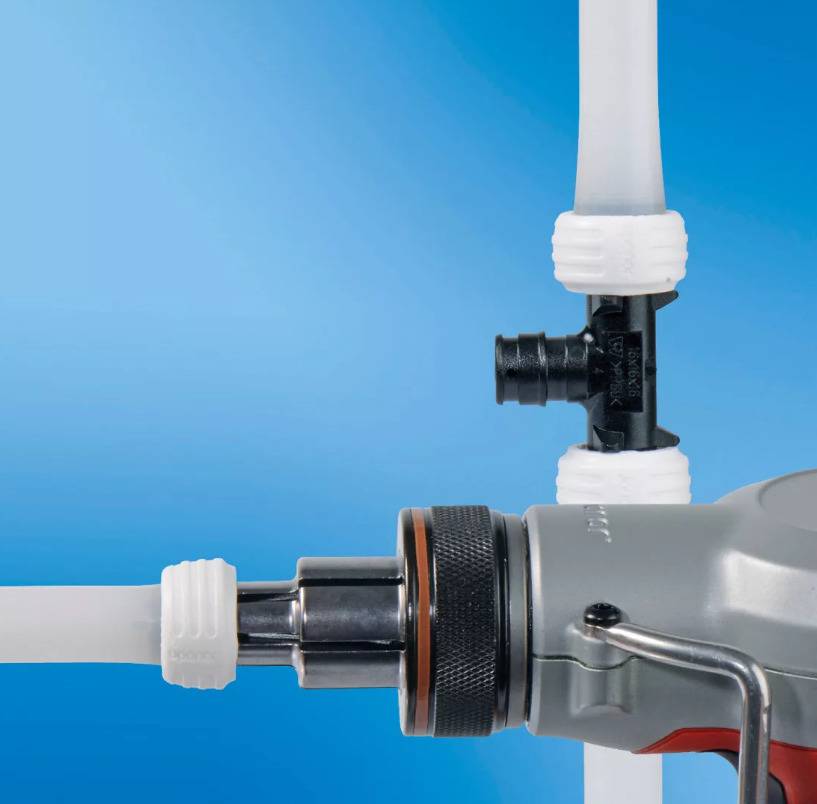

Финская труба Uphonor.
Технология соединения труб Uphonor называется Quick & Easy. Метод основан на молекулярной памяти. На окончание трубы надевается специальная гильза. И в несколько приемов производится её расширение. После чего в короткий промежуток времени её следует надеть на фитинг. Под воздействием молекулярной памяти труба обсаживается и через 20 мин. такое соединение можно опресовывать давлением.
Метод сшивки труб PE-Xa. В арсенале также несколько разновидностей труб, как и у рехау. Промытая, непромытая для отопления, промытая универсальная с кислородозащитным слоем.
Необходимо применять специализированный инструмент. Распространена достаточно широко и имеет много поклонников среди монтажников.
Итальянская труба Valtek
Еще один производитель трубы из сшитого полиэтилена. Достоин внимания из-за высокого качества и недорогих комплектующих.
Метод сшивки труб PE-Xb. Однако качество очень хорошее из-за того, что производство ведется в больших объемах, все процессы отлажены. Когда только начинался выпуск сшитого полиэтилена то этот метод проявлял себя не с самой хорошей стороны из-за того, что полиэтилен сшивался не равномерно по всей длине трубы. Потом они внесли корректировки в технологические процессы. В данный момент всё ОК.
В основном трубу итальянского производителя применяли для монтажа теплых полов. Для высокотемпературного отопления такие трубы не подходили.
В 2019-2020 г. производитель также ввел продажи универсальной трубы, сшитой методом, как и у рехау — PEXa. Эту трубу можно применять как аналог рехау в отоплении и водоснабжении. Все, по сути, идентично. Выбор остается только за ценой, наличием и приверженностью к бренду.

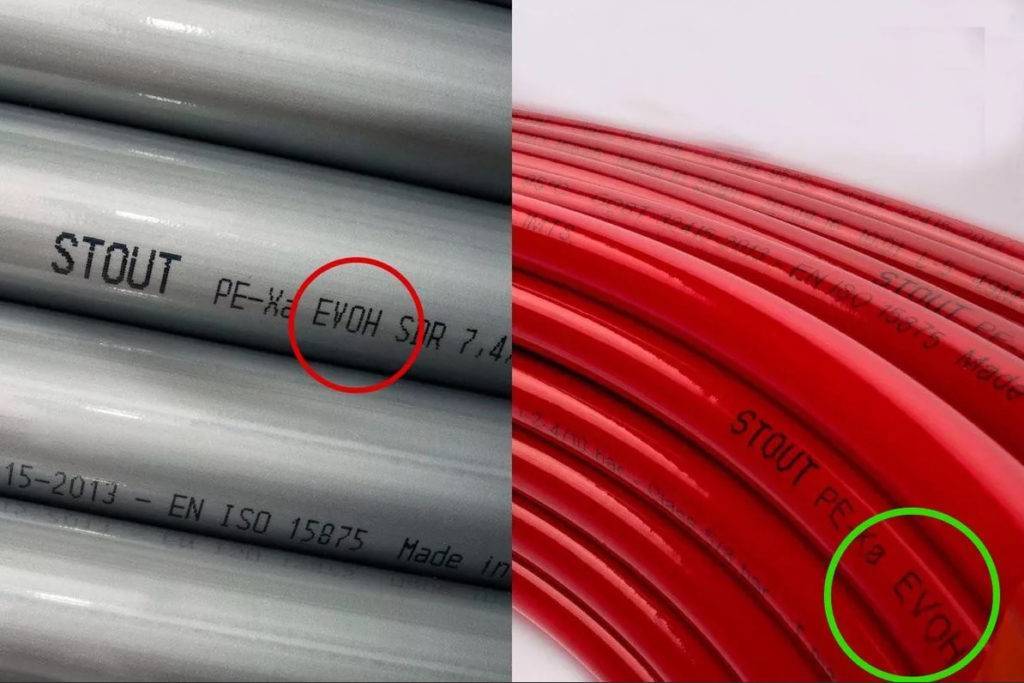

Испанская труба STOUT
Полный аналог труб rehau. Используются одинаковые фитинги по размеру, толщине стенок. Возможна взаимозаменяемость по комплектующим, которая не влияет на качество соединения.
У производителя также применяется метод сшивки труб PE-Xa. В продаже есть трубы армированные алюминиевым слоем (аналог трубы ). Называется похожим названием и обозначает, что труба стабильная. Т.е. имеет минимальный коэффициент линейного расширения.
Также есть труба для теплого пола с меньшей толщиной стенок и увеличенным внутренним сечением.
Главное преимущество (ИМХО) то, что можно применять тот же рехау инструмент для аксиальной запрессовки. Одинаковые насадки (небольшое отличие имеется, но применять можно). Это существенно облегчает поиск инструмента для монтажа. Также из-за большого распространения фитинги и трубу можно найти практически везде.
Этому производителю аналогичной трубы рехау отдаю особое предпочтение по распространенности, цене и качеству комплектующих. К тому же Staut производит медные трубки для выхода из стены или пола, коллекторы отопления, ТП (с расходомерами и без). Полный спектр фитингов. Есть даже внутренние резьбы которых нет у рехау.
Аналог труб rehau у других менее известных брендов также присутствует. Какую выбирать остается выбор всегда за покупателем. Кто-то хочет «дорого» кто-то сэкономить. Одно могу сказать точно. Выбор по аналогам рехау лучше осуществлять между производителями, указанными выше. Из-за того, что это большие устоявшиеся производства. А значит качество продукции будет стабильное. К тому же комплектующие можно найти на каждом углу.
