Делаем водопровод в частном доме своими руками – Пошаговая инструкция – Обзор

Как правильно выбрать размер труб для водопровода?

В процессе ввода воды в дом важно правильно выбрать размер используемых труб. Если он будет слишком маленьким, могут возникнуть несколько проблем:

  • вода может с шумом проходить по проложенным трубам;
  • внутри трубы образуется налет, который затрудняет продвижение воды.

Специалисты рекомендуют при выборе диаметра труб опираться на 2 основных показателя: скорость продвижения воды, а также общая длина трубопровода. Первый параметр обычно стандартен: вода движется примерно со скоростью 2 метра в секунду. Второй во многом зависит от площади дома и удаленности сантехнического оборудования.

Так, если планируемая длина трубопровода составляет до десяти метров достаточно будет использовать трубы диаметром 20мм, 10-30м – 25мм и свыше 30м – 32мм.

Соблюдение всех правил поможет справиться с вводом воды в дом собственными силами. Тем не менее, даже если сантехнику в дом будут заводить строители, нелишним будет проконсультироваться с сантехниками. Они расскажут, как лучше это сделать, и какие для этого использовать материалы

Важно сделать канализацию и воду на расстоянии не менее полуметра. Трубы, заводящие в дом воду, следует делать немного повыше, чтобы они не заливались в стяжку. Канализацию можно залить без проблем

К трубам же для воды может потребоваться подключить различные приборы: накопительный резервуар или насос. Если учесть все нюансы, то трубопровод даже организованный без привлечения профессионального сантехника прослужит долгие годы

Канализацию можно залить без проблем. К трубам же для воды может потребоваться подключить различные приборы: накопительный резервуар или насос. Если учесть все нюансы, то трубопровод даже организованный без привлечения профессионального сантехника прослужит долгие годы.

Читайте так же:

Монтаж наружного водоснабжения

Рассмотрим основные критерии монтажа наружного водопровода

Глубина промерзания

Подводящие воду коммуникации, как правило, прокладывается на глубине. Для этого, организовывая водоснабжение частного дома, необходимо проводить раскоп траншеи

Важно учесть при подготовке уровень ее  глубины. Она напрямую зависит от того, насколько глубоко промерзает почва, а также от температуры, которой обычно подвержен каждый конкретный регион в разные поры года. Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя

Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя.

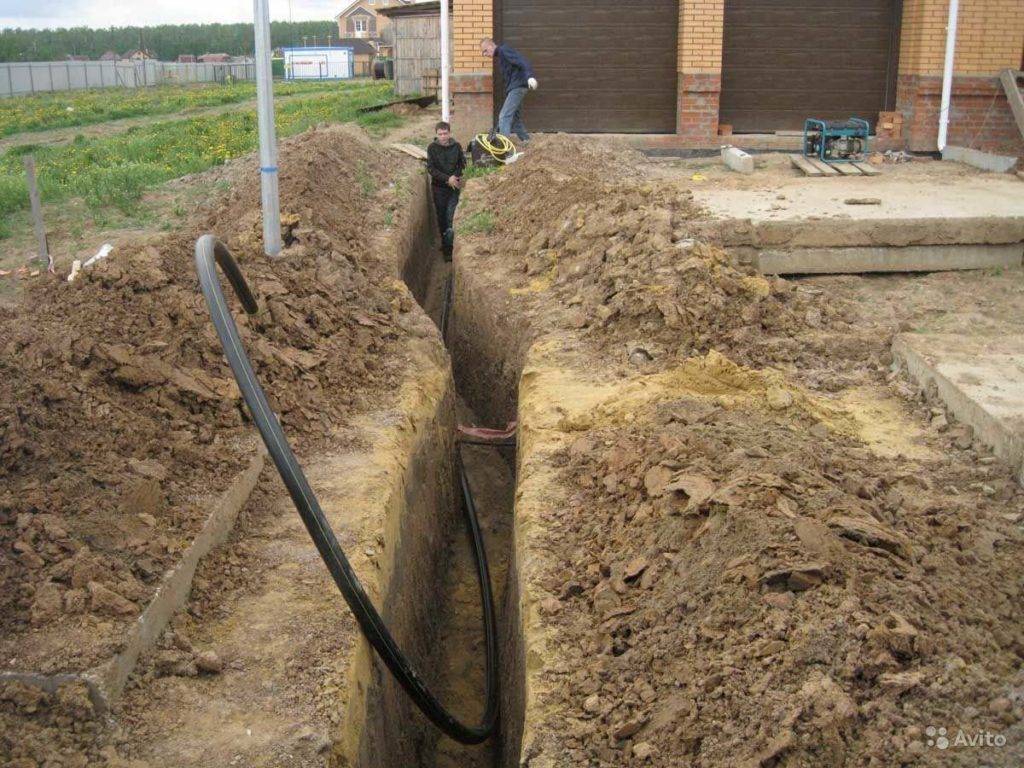

Типовая траншея для прокладки водопровода

Необходимо внимательно отнестись в этом вопросе к точке вывода трубопровода и учитывать следующие нюансы:

  • Рекомендовано сделать небольшой зазор, приблизительно 130-150 мм по всем сторонам в месте, где находится отверстие для установки и сварки трубы водоснабжения. Разрушение коммуникации станет минимальным в случае, если стена подвергнется проседанию или деформируется.
  • Дополнительная теплоизоляция необходима там, где проходящая между коммуникациями труба в результате недостаточного стыка находится на открытом воздухе.

Диаметр труб

Рассчитывать параметры линий, которые будут подводить холодное водоснабжение и ответвляющееся от него горячее водоснабжение и к пунктам потребления, необходимо от отправной точки – общей протяженности каждой линии.

Зачастую к дому прокладывают трубу, диаметром 32 мм. В редких случаях используют больший диаметр.

Утепление

Для того, чтобы утеплить трубопровод, необходимо использовать специальные, предназначенные для проведения таких работ, строительные материалы:

  • Пенопластовый утеплитель;
  • Стекловата;
  • Полистирольная «скорлупа»;
  • Базальтовая вата в цилиндрах.
  • Вспененная резина

Это основные материалы, выбор которых зависит от погодных условий в каждом отдельном месте, личных предпочтений и ценовой категории.

Проводя монтаж водоснабжения, неопытные установщики нередко совершают ряд ошибок. Рассмотрим самые распространенные из них:

  • Не проложена специальная песчаная подушка под магистралью (что является важным аспектом для нормальной долговременной и устойчивой работы трубы водоснабжения);
  • Трубопровод проложен в области промерзания почвы. Он обязательно должен находиться ниже этого уровня и утеплен достаточным образом. В случае, если нет возможности уложить трубы водоснабжения на оптимальной глубине, их обязательно необходимо утеплить специальной теплоизоляцией, либо подсоединить саморегулирующий кабель, который будет обогревать трубу в случае надобности.
  • Не установлен специальный кран для того, чтобы присоединить садовый шланг.

Эти условия являются необходимыми при монтаже водоснабжения в частном доме, и игнорирование их соблюдения чревато нарушением нормальной работы установки, и как итог – лишними нервными и финансовыми затратами. При соблюдении основных рекомендаций монтажа системы возможно самостоятельно, без помощи специалистов в этой области провести водоснабжение частного дома.

Выполнение работ по установке трубы водоснабжения – дело хлопотное и ответственное. Но если подобрать материалы правильно и соблюдать все условия установки, то можно своими руками выполнить огромную работу, которая будет эффективно служить на протяжении долгих лет. Главное – учитывать все нюансы данного дела и просчитывать измерения заранее.

Маркировка и область применения

Начинать монтаж водопровода из полипропиленовых труб надо с выбора типа труб. Они  есть однослойные и трехслойные, отличаются еще толщиной стенки и, соответственно, имеют разное назначение. Чтобы было проще ориентироваться, их маркируют:

  • PN10 — однослойные трубы, предназначенные для холодной воды в трубопроводах с небольшим давлением. Подходят для разводки полипропиленового водопровода в частных домах.
  • PN16 — однослойные трубы с более толстой стенкой. Использоваться могут как для транспортировки холодной воды в системах с повышенным давлением (централизованных), так и для разводки системы ГВС. Максимально допустимая температура +50°C.
  • PN20 — трехслойные трубы с армирующим слоем из стекловолокна. Применяться могут для монтажа водопровода для транспортировки горячей воды, низкотемпературных систем отопления. Максимальная температура +90°C.
  • PN25 — трехслойные трубы, армированные алюминиевой фольгой. Используются в основном для отопления, можно использовать для ГВС, но экономически это нецелесообразно: это наиболее дорогие трубы, а их качества для ГВС чрезмерны.

По цветам есть трубы из полипропилена серого и белого цвета. На качестве это никак не отображается, так что выбирайте по эстетическим предпочтениям. Некоторые фирмы (в основном немецкие) свои изделия окрашивают в зеленый цвет. Если разводка будет скрытой — в стенах или в полу — лучше ничего не найдешь, так как немцы — лидеры по качеству.

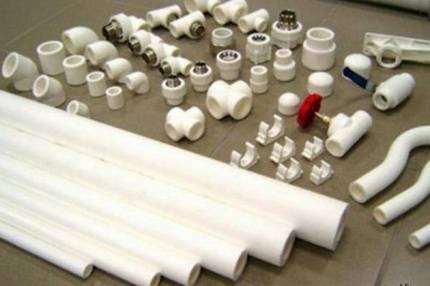

Для монтажа системы водопровода из полипропиленовых труб потребуются еще и фитинги

Чтобы было проще ориентироваться по области применения, на ППР трубы, вдоль, наносят цветные полосы. Те, которые предназначены для холодной воды, обозначены синим (голубым), для ГВС и отопления обозначены красным, универсальные — оранжевым. У некоторых производителей принята иная маркировка. Они красным отмечают изделия для отопления и ГВС, а на те, что предназначены для холодной маркировку не наносят.

Из сказанного выше можно сделать следующие выводы: монтаж водопровода из полипропиленовых труб в квартире лучше делать из PN 16 для холодной воды и PN20 для ГВС. В частном доме можно обойтись PN 10 До холодной воды и PN 20 для ГВС.

Способы укладки

  1. Открытый способ. Трубы прокладываются вдоль стен, с использованием специальных крепежных элементов. При таком виде страдает эстетика помещений и санузлов, однако, имеется свободный доступ к любому участку трубы или соединению.

  2. Скрытый. Чаще используется при полном капитальном ремонте санузла. Трубы укладываются в штробу, затем заделываются. Из стены выводят только водозаборные розетки для подключения сантехнических приборов.Счетчики, краны, коллекторные узлы монтируют в специальных нишах, имеющих съемные панели для доступа. Этот способ более трудоемок. Запрещено прокладывать трубы таким методом в несущих стенах.

Примите к сведению: при скрытой укладке следует позаботиться о качестве труб и надежности соединений. Порыв или протечка внутри стены способны доставить много неприятностей.

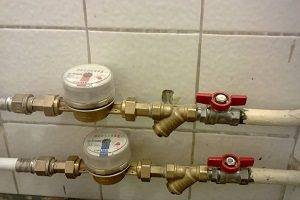

Также на входе, перед счетчиками, монтируются фильтры для очистки воды, это значительно продлит срок службы труб и сантехнического оборудования.

Совет специалиста: запорные краны необходимо устанавливать перед каждым потребителем, это упрощает дальнейшее обслуживание и ремонт узлов.

Обладая некоторыми знаниями и необходимым инструментом, каждый сможет выполнить качественную разводку водопровода в квартире самостоятельно, сэкономив при этом значительные финансовые средства.

Смотрите видео, в котором опытный пользователь подробно рассказывает, как сделать разводку водопровода в квартире своими руками:

Схемы разводки внутреннего водоснабжения

Существуют две основные системы, по которым производится монтаж горячего и холодного водоснабжения:

Тройниковая

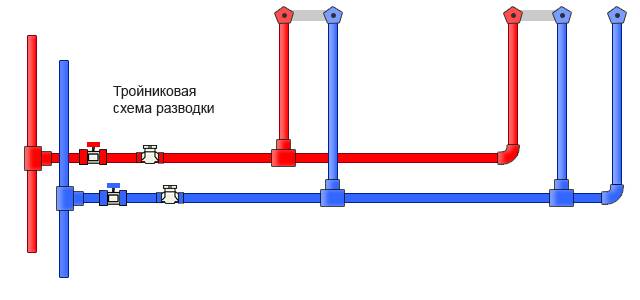

Схема тройниковой разводки

Иначе она называется последовательной. Для этого способа используется меньшее количество материала, соответственно, он считается бюджетным вариантом. Среди недостатков такой схемы можно выделить риск снижения водонапорного давления, когда будут одновременно использоваться несколько точек водоразбора.

Коллекторная

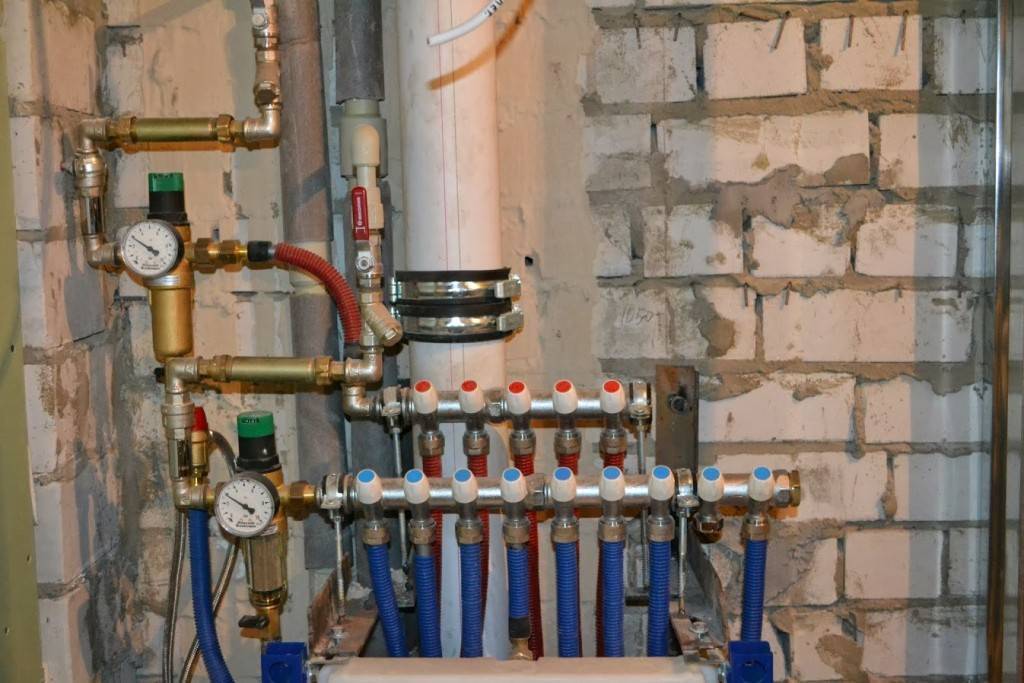

Коллекторная разводка холодного и горячего водоснабжения

Другое название – параллельная схема водоснабжения. В этом случае организовывается один или два коллектора (каждый из которых предназначен для горячей и холодной воды). К коллектору присоединяются линии, которые проходят к точке водоразбора. Такой способ требует применения большего количества труб. Но при этом не будет риска перепадов давления воды.

Монтаж своими руками

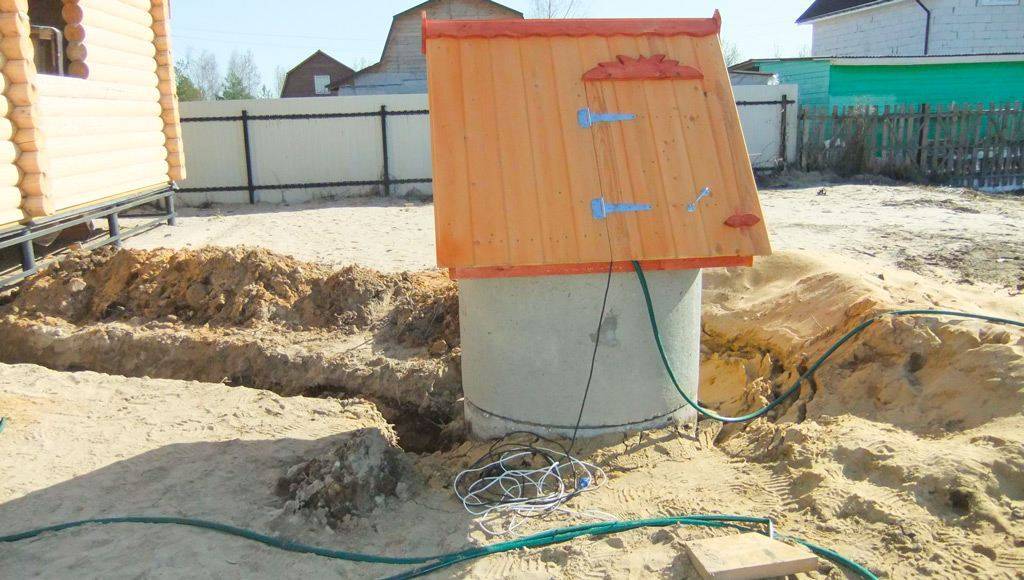

Водопровод из колодца делится на два вида: летний и зимний:

  • Летний вид системы прокладывается над землей – переходниками соединяются резиновые шланги и таким образом обеспечивается нужная длина.
  • Зимний вид водопровода работает в любой сезон и прокладывается он либо ниже промерзания грунта, либо выше, но с утеплением.

Прежде чем проводить воду из скважины, надо изготовить для нее кессон. В него можно спуститься и, он будет защищать скважину от попадания грязной воды.

Кессон делается из бетонных колец или других материалов. Если его дно и трубопровод окажутся выше промерзания грунта пользоваться кессоном не имеет смысла, в случае прорыва трубы.

Подключение к центральной магистрали требует вложения значительных средств на первых этапах, между тем избавляя частично от земляных работ и монтажа септика. Узнать информацию о ближайших магистралях можно в ЖКО.

Чтобы повысить напор воды в трубопроводе, необходимо врезать насос в трубу общего водоснабжения или установить насосную станцию с гидроаккумулятором.

Обычно в квартирах распространено крепление трубной разводки к стене. Канализационные трубы держатся на прикрепленных к стене хомутах. Расстояние, которое горизонтально меряется от хомута до хомута необходимо выставлять меньше 10 диаметров трубы.

Использовать можно либо металлические хомуты с резиновым уплотнением (жесткое крепление), либо без уплотнения, чтобы трубы свободно перемещались (жесткое-плавающее крепление).

Внутренняя разводка представляет собой более совершенный метод прокладки, так как она снижает уровень шума и выглядит лучше. Можно проложить трубы в бетоне или штробе, соблюдая уклоны и герметизируя зазоры.

Сваривание полипропиленовых труб производится двумя способами: враструб и встык. Его следует проводить при положительной температуре окружающего воздуха

Важно помнить, чтобы трубы и фитинги были одного и того же состава и были чистыми. Так же не стоит охлаждать трубы после соединения водой

Во время варки враструб обе части нагреваются специальным нагревательным прибором, затем собираются и охлаждаются.

Варианты обустройства водообеспечения из скважины

Способ № 1 – подводка с автоматизированной насосной станцией. Если на участке имеется неглубокая скважина, и если уровень ее воды позволяет, можно установить ручной насос или насосную станцию. Принцип действия данной системы заключается в том что при помощи погружного насоса в гидропневматический бак откачивается вода, его вместимость может составлять от 100 до 500 литров.

Во время работы с неглубокой песочной скважиной, одним из более оптимальных вариантов является обустройство автоматизированной системы водоснабжения, обеспечивающее бесперебойную подачу воды в дом.

У самой емкости для накопления есть резиновая мембрана и реле, которые регулируют давление воды внутри емкости. Если бак заполнен, насос выключен, в момент, когда начинает расходоваться вода, реле подает на насос сигнал на включение и он начинает откачку воды из скважины.

Это означает что такой насос может работать как напрямую, подавая в систему воду, так и после того как падает давление в системе до определенного уровня, для того чтобы восполнить «запас» в гидропневматическом баке.

Сам ресивер (гидробак) необходимо разместить в любом наиболее удобном месте в доме, чтобы подвести трубопровод, обычно, это подсобное помещение. От кессона к месту ввода трубы в дом вырывается траншея, на дно которой прокидывают водопроводную трубу и электрический кабель питания для насоса.

Способ № 2 – с монтажом глубинного насоса. Во время такого способа водоснабжения, задачей глубинного насоса является откачка воды из скважины в накопительный бак, который располагается на самой возвышенной точке дома. Как правило, для обустройства накопительного бака отводят место на чердаке или втором этаже дома.

Если принято решение о размещении бака на чердаке, необходимо его стенки утеплить, что предотвратит замерзание в нем воды в зимнее время. Из-за расположения бака на высокой точке, создается эффект водонапорной башни, во время которого из-за перепада высот между гидробаком и точками подключения возникает давления, в этом случае 1 м водяного столба равняется 0,1 атмосферы.

Глубинные насосы используются в случае , когда расстояние до уровня воды в скважине более 9 метров. При выборе насоса, необходимо учитывать производительность скважины. Невзирая на то что от мощности устройства будет зависеть только скорость накопления водонаккопительного бака, во время приобретения лучше руководствоваться отметкой максимального расхода воды в доме.

Глубинный насос вместе с трубой и электрическим кабелем опускают в скважину, подвешивая его при помощи лебедки на оцинкованном тросе, лебедку также необходимо установить внутри кессона. Для того чтобы поддерживать необходимый уровень давления внутри системы и для того чтобы вода не откачивалась обратно в скважину, выше насоса монтируется обратный клапан. После того как установлены все элементы системы, необходимо лишь проверить внутреннюю разводку к точкам подключения, после чего подключить оборудование к щитку управления.

Составление проекта

Начните с составления проекта системы. В первую очередь определитесь с оборудованием. Уточните места расположения точек водозабора, подсчитайте требуемое количество фитингов, выберите оптимальный материал изготовления и вид водопроводных труб.

Пластиковые трубы применяются чаще всего. Это долговечные и надежные изделия, в полной мере справляющиеся со всеми возлагаемыми на них задачами. При этом трубы из пластика не ржавеют, что позволяет зашивать их в стены, в отличие от металлических аналогов.

Составьте подробную схему будущего водопровода. На чертеже укажите все размеры. Так вы сможете рассчитать оптимальный метраж и определить нужное количество комплектующих. При этом комплектующие рекомендуется купить с 10-15-процентным запасом.

Также вы должны решить, будете ли вы самостоятельно выбирать и покупать все необходимое оборудование, либо же сразу купите готовую водозаборную станцию. В этом моменте руководствуйтесь своими личными предпочтениями.

Виды

Существует два вида водоснабжения – индивидуальное и централизованное, которые созданы для внутреннего и внешнего обеспечения потребителей водой.

Индивидуальное

Для загородных домов используется автономная система водоснабжения, которая является неотъемлемой частью жизни любого человека. Сюда также можно отнести водопровод с мембранным баком, который называется гидроаккумулятором.

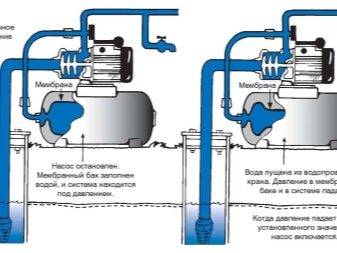

Мембранный бак

Такая система используется при строительстве как коттеджей, так и частных домов или дач. Принцип работы такой системы заключается в следующем. Устанавливается насос в уже готовую скважину, к нему подключается система трубопровода. Далее проводятся трубы, которые нужно подключить к фильтрам очистки, и только потом к гидроаккумулятору и автоматическому замкнутому реле, которое поддерживает нужное давление. Все это называется системой управления, которая распределяет воду между разными разборными точками. Такая система все время поддерживает очень высокое давление в течение длительного времени.

Накопительный бак

Эту систему часто используют для водопровода в новостройке, где есть перебои с водоснабжением или даже его отсутствием. Работа его заключается в следующем.

  • В доме, необходимо установить накопительный бак, имеющий клапан перелива. Чаще всего его устанавливают на чердак.
  • Затем насос устанавливается в колодец или скважину, от которого трубопровод прокладывается в дом, и уже там подключается внизу к наливному баку. После включения насос нагнетает в накопительный бак воду.
  • Когда достигается максимальный уровень, насос отключается, а при минимальном уровне, наоборот, подключается. Получается автоматизация системы.

Так как большее количество домов имеет независимые источники водоснабжения в виде колодца или скважины, то внутренний водопровод в доме начинается с насосной станции. А если правильно сказать, то с первого вентиля, который отсекает напорный узел. За таким вентилем располагается разветвление холодного и горячего водопровода. Горячее водоотведение идет от холодного трубопровода и заходит в нагреватель, который генерирует уже теплую воду.

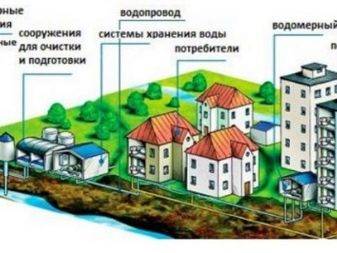

Централизованное

Для городов таким источником служит центральная магистраль, которая служит для огромного количества людей. Она включает в себя и подземную, и наземную систему труб. С их помощью вода подается всему городу или району одновременно. Применение такой системы возможно как в городах, так и в поселках городского типа или даже в развитых деревнях.

Такая система водоснабжения представляет собой конструкцию, где вода поступает одновременно из нескольких источников в один. Это позволяет потребителям получать ее из одной водопроводной системы.

Виды садового акведука

Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.

Летний вариант

Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.

Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.

На заметку! Чтобы избежать порчи коммуникаций сельхозинвентарем, летний водопровод укладывают на специальные подставки-опоры.

Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.

Система полива

Схема

Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.

Типовая схема дачного водопровода

Схему сети составляют с привязкой к подробному плану участка. На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника.

Важно! Трубы прокладывают с уклоном в сторону точки водозабора. В нижней точке системы предусматривают установку сливного клапана

Капитальная система

Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода. Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.

Ввод ПНД трубы в дом

Утепление

Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры, рекомендуется их утеплить.

Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы:

  1. Базальтовые утеплители в виде готовых цилиндрических модулей.
  2. Стекловолоконное полотно в рулонах. Потребуется докупить рубероид для защиты теплого слоя от намокания.
  3. Пенополистерол. Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.

Изоляция для труб из вспененного полиэтилена По статистике,  глубина промерзания грунта зимой в России превышает 1 метр. Для глины и суглинка Москвы и области это…

На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.

В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.

Разморозка труб водопровода и канализации Россия находится в суровом климатическом регионе, поэтому в зимний и ранневесенний периоды существует риск…

Как выбрать?

Производители предлагают несколько видов полиэтиленовых труб на выбор. В первую очередь изделия различают по типу транспортируемой среды.

Для производства газовых труб используют специальные присадки, которые меняют состав воды. Газовые трубы с желтой маркировкой использовать для водопроводной системы категорически запрещено!

Для сборки трубопровода подземным способом используют два типа полиэтилена:

  1. ПНД ПЭ 100, изготавливают согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм. Такие трубы делают черными с продольной синей полоской по всей длине.
  2. ПНД ПЭ PROSAFE , производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075. Такие трубы имеют дополнительную минеральную защитную оболочку, толщиной 2 мм.

Для основной магистрали выбирают заготовки, диаметром 40 мм. Для второстепенной — 20 мм или 25 мм.

Внутренняя или наружная прокладка

Одно из преимуществ полипропиленового водопровода — его можно без проблем замоноличивать в стены и пол. Этот материал не подвергается коррозии, не реагирует ни с какими материалами, не проводит блуждающие токи. В общем, если соединение сделано правильно, можно без проблем трубы прятать в стену или в пол. Вся загвоздка в том, чтобы качественно сделать соединение.

Полипропиленовый водопровод можно прятать в стены или в пол

Чтобы удостовериться в том, что собранная система не потечет, ее проверяют — проводят опрессовку избыточным давлением. Для этого есть специальные аппараты. Они подключаются, закачивают воду, повышают давление. Под этим давлением водопровод оставляют на несколько дней. Если никаких протечек не обнаружилось, значит при рабочем давлении все работать будет долго и без проблем.
