Датчик наличия воды: разновидности, особенности

Принцип работы датчиков протечек

Говоря о блок схеме — все очень просто. Некий элемент фиксирует жидкость в точке его размещения, и подает сигнал в исполнительный модуль. Который, в зависимости от настроек может подавать световые или звуковые сигналы, и (или) дать команду на перекрытие задвижки.

Как устроены датчики

Поплавковый механизм рассматривать не будем, поскольку в домашних условиях он не эффективен. Там все просто: основание закреплено на полу, на шарнире подвешен поплавок, который при всплытии замыкает контакты выключателя. Подобный принцип (только механический) применяется в бачке унитаза.

Чаще всего применяется контактный датчик, который использует естественную способность воды проводить электрический ток.

Разумеется, это не полноценный включатель, через который проходит напряжение 220 вольт. К двум контактным пластинам (см. иллюстрацию) подключается чувствительная схема, которая фиксирует даже небольшую силу тока. Датчик может быть отдельным (как на фотографии выше), или встроенным в общий корпус. Такое решение применяется на мобильных автономных датчиках, работающих от батарейки или аккумулятора.

Если у вас нет системы «умный дом», а вода подается без всяких электромагнитных клапанов, именно простейший датчик со звуковой сигнализацией можно использовать в качестве стартового варианта.

Реализуемая продукция

Для удобства монтажа датчика и дальнейшего его регулирования НПП «Прома» предлагает выбрать следующие типы установок:

  • механический датчик представляет собой мембрану с контактами, которые реагируют на изменение давления и приводят в действие насос;
  • электронный датчик давления воды не только запускает систему подачи водоснабжения, но и регулирует напор автоматически.

Достоинством механических преобразователей выступает их цена и простота монтажа, подкручиванием пружин выставляется максимальный и минимальный порог рабочего давления. Электронные приборы сокращают количество стартовых запусков оборудования, продлевая его срок эксплуатации, сдерживают возникновение гидроударов.

Представленные товары подходят под бытовые насосы:

  • циркуляционные;
  • повышенного давления;
  • прямоточные.

Классификация

Все выпускаемые датчики делятся на два класса: уровнемеры и сигнализаторы.

Задача первых — постоянное измерение уровня жидкости в настоящем времени. В их конструкции предусмотрены сенсоры, которые и принимают сигнал. Данные обрабатываются аналоговой или цифровой электронной схемой, входящей в состав датчика. Показатели выводятся на элементы индикации.

У сигнализаторов иная задача — они сигнализируют, когда уровень воды в емкости достиг заранее установленного значения. Такие датчики уровня жидкости, срабатывая, передают данные о прекращении подачи воды. Выходной сигнал в них — дискретный. Сигнализация — звуковая или световая.

Как настроить?

Заводские настройки датчика часто оставляют без изменения, но в случае необходимости верхнюю или нижнюю границы диапазона регулируют под свои потребности. Сначала тестируют систему, фиксируют существующие параметры и вносят корректировки.

В системе водоснабжения

Изменение значения давления производится подтягиванием или ослаблением пружин:

  • большая отвечает за нижнюю точку, включающую насос;
  • устанавливают нужное давление на манометре и подтягивают пружину до тех пор, пока мотор водозаборника не начнет работать;
  • верхнюю границу меняют маленькой пружиной, потом тестируют систему, проверяют фактические значения.

В простых датчиках для доступа к регуляторам снимают крышку корпуса, в продвинутых модификациях для регулировки есть внешние винты или кнопки.

В частотном преобразователе

При подключении через частотник изменение настроек приводит к уменьшению или увеличению сигнала, поступающего к преобразователю.

Удобен режим, когда включение насоса настраивают примерно на 1 атм. ниже нормативного значения. Эта разница позволит накапливать в гидроаккумуляторе до 10 л воды и не включать насос всякий раз, когда нужно сполоснуть руки или набрать кружку воды.

Когда придет время принять душ, насосная станция включится, и будет поддерживать постоянное давление без заметного перепада.

Как регулировать датчик давления на насосной станции, подскажет видео:

Описание и назначение

Ультразвуковой уровнемер жидкости — прибор для бесконтактного автоматического дистанционного измерения уровня жидких сред. Основные элементы конструкции сенсора: ультразвуковой излучатель и приемник отраженной звуковой волны.

Излучатель

В измерителях уровня используются пьезоэлектрический эффект – изменение линейных размеров диэлектрика в зависимости от частоты переменного электрического поля, в которое помещен. В излучателе пьезоэлемент передает колебания мембране, которая при частоте более 20000 герц начинает излучать ультразвук.

Достоинства:

  • простота конструкции;
  • получение ультразвуковых колебаний значительного диапазона;
  • компактность.

Недостатки:

низкая мощность излучения.

Приемник

Пьезоэлектрический эффект обратим: попадающие на мембрану отраженные акустические колебания вызывают образование в пьезоэлементе электрического тока. На этом принципе работают приемники ультразвукового излучения в уровнемерах: при получении отраженного сигнала в цепи прибора образуется электрический ток.

Применение пьезоэлектрической схемы позволило создать измеритель уровня жидкости, в которых излучатель и приемник — единый элемент. Это упрощает и удешевляет конструкцию прибора, его монтаж и обслуживание.

Типы ультразвуковых датчиков уровня жидкости, работающих на принципе эхолокации:

Сигнализаторы контрольных точек уровня

Прибор настраивается на два значения: минимальный уровень жидкости и максимальный. Если время прохождения отраженного сигнала соответствует минимальному заданному уровню жидкости, электронный блок формирует сигнал в соответствии с заданной программой. Это может быть включение сигнальной лампочки и звуковой сигнализации, команда насосам на отключение и т.п. Тот же алгоритм используется при достижении максимального уровня жидкости.

Датчики непрерывного мониторинга уровня

Измерители данного типа постоянно измеряют расстояния до уровня жидкости. Преобразует полученные данные в аналоговый сигнал и транслирует его в соответствии с заданной программой на собственный дисплей, центральный пульт управления и т.п. Могут быть запрограммированы события при предельных значениях уровня жидкости, как в сигнализаторах.

Ультразвуковые бесконтактные сенсоры применяются на производствах, в которых получение, хранение и перевозка жидкостей, в том числе агрессивных – часть технологического процесса:

  • химическая, газовая и нефтеперерабатывающая промышленность;
  • водоснабжение и очистка воды;
  • сельское хозяйство;
  • металлургическая промышленность;
  • пищевая промышленность.

Назначение устройств:

  • предотвращение переполнения и опустошения емкостей с жидкостью и возникновения связанных с этим аварийных ситуаций;
  • включение в цепочку телеметрического управления системами и агрегатами в качестве измерительных элементов;
  • мониторинг изменений физических и химических свойств жидких веществ в емкостях.

Конструкция и принцип работы

Датчик имеет уникальное устройство, благодаря которому он выполняет свои непосредственные функции. Самой распространенной модификацией является лепестковое реле.

В классическую схему строения включены такие важные элементы:

  • входной патрубок, пропускающий воду через устройство;
  • клапан (лепесток), расположенный на стенке внутренней камеры;
  • изолированный герконовый переключатель, смыкающий и размыкающий цепь электропитания;
  • пружины определенного диаметра с различной степенью сжатия.

В то время когда камера наполняется жидкостью, сила потока начинает воздействовать на клапан, смещая его вокруг оси.

Магнит, встроенный с обратной стороны лепестка, вплотную приближается к герконовому переключателю. Вследствие этого контакты замыкаются, включая насос.


Под потоком воды понимают скорость ее физического движения, достаточную для включения реле. Снижение скорости до нуля, приводящее к полной остановке, возвращает переключатель на первоначальную позицию. При установке порога срабатывания этот параметр задается с учетом условий применения устройства

Когда поступление жидкости прекращается и давление в системе опускается ниже нормы, сжатие пружины ослабевает, возвращая клапан в исходное положение. Отдаляясь, магнитный элемент перестает действовать, контакты размыкаются и насосная станция останавливается.

Некоторые модификации оснащены возвратным магнитом вместо пружин. Судя по отзывам пользователей, они меньше подвержены воздействию мелких скачков давления в системе.


Лепестковым реле характерно большое количество плюсов. Среди них – простая и неприхотливая конструкция, мгновенное срабатывание, отсутствие задержек между повторным реагированием, применение точного триггера для запуска оборудования

В зависимости от конструктивного решения выделяют еще несколько видов реле. К ним относятся роторные устройства, снабженные лопастным колесом, вращающимся в водном потоке. Скорость вращения лопасти в них контролируется сенсорными датчиками. При наличии жидкости в трубе механизм отклоняется, замыкая контакты.

Также существует термореле, функционирующее в соответствии с термодинамическими принципами. Прибор сопоставляет температуру, заданную на датчиках, с температурой рабочей среды в системе.

При наличии потока фиксируется тепловое изменение, после которого контакты электросети соединяются с насосом. При отсутствии движения воды микропереключатель разъединяет контакты. Моделям тепловых реле свойственна высокая чувствительность, но они довольно дорогие.

Что представляет собой ИК-датчик

Ик датчики — это устройства, способные реагировать на фоновое инфракрасное излучение. Прибор регистрирует любое тепловое излучение. Это значит, что сработать такое устройство может не только при нахождении в зоне действия датчика теплокровных животных или человека, но и даже на перемещающийся неодушевлённый предмет.

Инфракрасный тепловой датчик может использоваться в различных условиях. Если эксплуатация осуществляется в местах, где устройство может подвергнуться физическому воздействию, то его изготавливают в защищённом корпусе. В различных гаджетах, например в смартфонах, ИК-детектор размещается на передней панели, чтобы обеспечить возможность реагирования сенсора на движение рук владельца телефона.

Реле протока: устройство и принцип работы

Основная работа датчика протока воды заключается в постоянном контроле и отключении насосной станции в том случае, если прибором обнаруживается, что мощность потока снизилась. Когда показатели снова возвращаются к нормальным значениям, он включает оборудование. Если говорить о самых востребованных конструкциях, то ими являются лепестковые реле, однако есть и другие разновидности приборов.

Лепестковые датчики протока воды

Это классические «защитники». Конструкция лепесткового датчика относительно проста. В состав таких устройств входит несколько важных элементов:

  • входной, выходной патрубок;
  • пружины, имеющие разную степень сжатия;
  • клапан-лепесток с магнитом, он располагается на стенке внутри камеры;
  • второй магнит: он создает обратную силу, возвращающую лепесток в исходную позицию, когда поток воды ослабевает;
  • герконовый микропереключатель, или герконовое реле, чьи задачи — размыкание и замыкание электрической цепи.

После наполнения камеры жидкостью поток, вернее его сила, начинает воздействовать на клапан, смещающийся относительно оси. Лепесток сдавливает пружину. Благодаря магниту, находящемуся с другой стороны клапана, контакты переключателя замыкаются, включая насосное оборудование в работу.

Когда сила потока падает до нулевого значения, происходит обратный процесс: пружина клапана разжимается, лепесток с магнитом возвращаются в исходное положение. Переключатель также возвращается на прежнюю позицию, насос останавливается.

Главное достоинство лепесткового реле — простота, неприхотливость конструкции, которая гарантирует ее бесперебойную работу. Другие плюсы — практически мгновенные срабатывания устройства, отсутствие между ними задержек, отсутствие уменьшения давления подачи жидкости.

Пресс-контроль

Так называют датчик протока воды, который совмещен с реле давления. Этот прибор включит оборудование только в том случае, если уровень жидкости в камере достигнет определенного уровня. Его можно настроить, чаще используют значения, находящиеся в пределах 1-2 бар. Остановка оборудования происходит в течение 5-10 секунд.

Данные модели используют для защиты насосных станций. В этом случае их устанавливают на выходной патрубок насоса. Минус у совмещенных приборов есть, он касается насосов поверхностного типа. Если пресс-контроль установить на такое оборудование, то перед каждым пуском его придется вручную заполнять водой. Решить задачу помогут дополнительные обратные клапаны, но и они не самый лучший выход.

Термореле протока

Этот датчик протока воды имеет самую сложную конструкцию, а потому и такую же высокую цену. Принцип работы устройства основан на сравнении температур потока жидкости и значения, на которое настроены датчики прибора. Температура сенсоров чуть выше, чем у жидкости, это условие выполняется благодаря постоянному их подогреву за счет электричества.

Когда поток более холодной воды датчики охлаждает, это изменение сразу же фиксирует микропереключатель. Разница температур становится сигналом, запускающим насосное оборудование. Если поток воды прекращается, то температура сенсоров повышается до нормального уровня, поэтому контакты электросети и прибора размыкаются. Как правило, тепловыми реле протока оснащают модели насосов высокой ценовой категории.

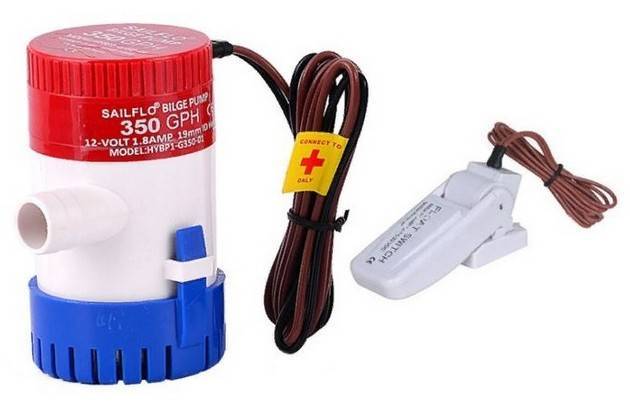

Поплавковый выключатель, или реле уровня воды

Эти конструкции с полным правом можно отнести к категории «проще не бывает». Это простейший, утилитарный вариант, который знаком всем, кто когда-то наблюдал за работой поплавкового механизма, например, в бачке унитаза. Такой выключатель-«поплавок» устанавливают внутри источника, примерно на 200-250 мм выше, чем располагается насос.

Его принцип работы заключается не в контроле работы оборудования. Реле отслеживает уровень воды. Как только она опускается ниже того места, где расположен поплавковый выключатель, тот тоже опускается и выключает насос. Минус моделей — невозможность использования в узких, глубоких скважинах. Причина — трудность регулировки, которая состоит в изменении длины кабеля, к которому подвешено устройство. Для колодца, наоборот, этот «поплавок» подойдет идеально.

Описание механического датчика

Механические датчики давления пользуются большей популярностью у потребителя, что объясняется их главным преимуществом – независимостью от электричества. Для включения прибора не требуется дополнительная розетка.

Основное назначение прибора – включение и выключение насосного оборудования при достижении определенных значений давления. Подключение насоса к системе осуществляется через датчик.

Наиболее распространенная модель механического датчика – РДМ-5, его основными узлами являются следующие элементы:

  • Металлическая платформа.
  • Поршень.
  • Мембрана.
  • Большая и малая пружина.
  • Болты и гайки регулировки.
  • Корпус из пластика.
  • Электрические контакты.

В зависимости от выполняемых функций и наличия дополнительных узлов все датчики можно разделить на несколько групп:

  • Простые реле давления.
  • Реле давления с дополнительным датчиком защиты от «сухого» хода.
  • Контроллеры давления, оснащенные манометрами, датчиками, имеющие возможность выполнять различные функции.

Стоит отметить, что электронный датчик давления воды в системе водоснабжения со встроенным реле давления и манометром имеет более сложное устройство, чем механические приборы. Благодаря наличию множества функций электронные приборы позволяют предотвратить перепады давления воды в системе водоснабжения. Независимо от работы насоса вода подается с равномерным напором. Использование такого прибора в водопроводной сети частного дома делает более удобным и легким полив насаждений на приусадебном или дачном участке. Это особенно актуально для садоводов в жаркий летний сезон.

Датчик давления в водопроводе для контроля работы насоса в большинстве случаев присутствует в системе водоснабжения с гидроаккумулятором (детальнее: «Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке»)

Важно понимать, что для частного строения, расположенного в местах с постоянными перебоями электропитания, лучше всего установить накопительную емкость большого объема. Оптимальным местом расположения гидробака в этом случае будет чердачное помещение. Монтаж датчика выполняется на участке водопровода непосредственно перед накопительной емкостью

Основная функция датчика – постоянное измерение давления воды в сети и сравнение их с установленными значениями.

Монтаж датчика выполняется на участке водопровода непосредственно перед накопительной емкостью. Основная функция датчика – постоянное измерение давления воды в сети и сравнение их с установленными значениями.

Вся система работает по определенной схеме. При снижении давления воды ниже установленных значений происходит замыкание контактов, и насос начинает забор воды. Заполнение гидробака водой приводит к повышению давления внутри емкости и при достижении верхних заданных параметров контакты размыкаются и насос выключается.

Периодичность включения и выключения насоса зависит от следующих показателей:

  • Объем накопительного резервуара.
  • Напор воды в системе.
  • Количество потребляемой воды.

Подача воды в точки разбора вначале осуществляется из накопительной емкости. С уменьшением ее объема в гидробаке давление в системе также понижается, что приводит к включению насоса. В результате вода наполняет гидроаккумулятор и поступает в открытые краны точек разбора. Работа насоса не прекращается до тех пор, пока давления в накопительной емкости не достигнет верхнего предельного значения.

При выборе гидроаккумулятора следует учесть несколько факторов. В частности речь идет о количестве проживающих людей, наличии сантехнических приборов и их количестве. Объем накопительной емкости должен обеспечивать бесперебойную подачу воды во все точки разбора.

Область применения

Приборы применяются в разных сферах промышленности:

  1. Отведение и снабжение водой. Обеспечивают стабильную работу, защиту насоса и двигателя, контролируют поступление жидкости.
  2. Реализация кондиционирования, отопления, охлаждения. Для регулирования подводимой и отводимой воды, хладагента и других жидкостей.
  3. Нефтеперерабатывающая сфера. Применяются на этапах производства для слежения за потоком, транспортировкой нефтепродуктов, нефти, газа.
  4. Химическая отрасль. Для контроля потока агрессивных, опасных жидкостей и растворов.
  5. Металлургическая промышленность. Для контроля подвода, отвода жидкостей.
  6. Пищевая промышленность. Для контроля поступающих транспортирующих производственных растворов жидкостей, а также для оснащения необходимого оборудования.

Применение в быту

Приборы применяются для газовых котлов, насосов.

В некоторых домах устанавливают автономные системы водоснабжения. Это решение принимается при небольшом напоре воды или при желании независимости от центрального водоснабжения. Реле обеспечивает сильный и стабильный напор.

Автономные системы водоснабжения состоят из специального насоса, резервуара и пульта управления. Некоторые бытовые приборы можно подключать к насосу. Тогда требуется регуляция работы и своевременное включение насоса, что гарантирует стабильность поступления воды. Реле можно совместить с автополивом участка, при котором будет регулироваться разовый расход. Для достижения такой цели, регулятор потока врезают в центральный трубопровод, откуда он передает данные на пульт управления.

Принцип действия

Датчик работает на явлении отражения ультразвуковой волны от границы жидкой и газовой сред. Прибор излучает звуковые колебания частотой более 20000 герц, принимает эхо и измеряет время прохождения сигнала. Расстояние до границы сред рассчитывается по формуле: R= tV/2, где t – время от начала излучения до приема эха, V — скорость звука. Необходимо делить на 2, потому что звуковые волны проходят двойную дистанцию между поверхностью жидкости и излучателем.

Скорость звука в воздухе — 331 м/сек. При изменении температуры этот показатель также меняется. Поэтому ультразвуковые сенсоры уровня имеют в конструкции термометр, показатели которого учитывается электронной схемой прибора при расчете значения уровня жидкости.

Популярные модели

Современный рынок предлагает много моделей сигнализаторов. Самые популярные из них:

  1. ДЕ-1 (датчик емкостный). Чаще всего этот сигнализатор используется в агрессивных средах химической и металлургической промышленности. Он позволяет контролировать температуру и уровень сыпучих и жидких веществ. Нередко используется в установках аварийной защиты.
  2. ЭСУ-1 (электронный сигнализатор уровня). Корпус этой модели изготовлен из высококачественной стали и фторопласта. Чаще всего ЭСУ-1 устанавливают во взрывоопасных и агрессивных средах. Источник электропитания находится за пределами технологической среды. Датчик измеряет уровень нефти, спирта и воды. Блок питания выполнен из прочного алюминиевого сплава.
  3. РУ-305 (реле уровня). Этот прибор предназначен для контроля состояния жидких сред. Его корпус выполнен из особого материала и может с легкостью выдерживать температуры от -50 до +50 градусов Цельсия. Однако РУ-305 запрещается применять в агрессивных химических средах. Из недостатков этого уровнемера потребители отмечают лишь то, что он работает только в одном положении, без наклона. Измерение уровня осуществляется посредством перемещения магнита с поплавком и срабатывания герконом. Измерения имеют точность не более 5 мм.
  4. СУ-100 (сигнализатор уровня). Датчик для измерения уровня сыпучих и жидких веществ. В конструкции СУ-100 присутствует электромагнитное реле.
  5. Rosemount 5600. Этот радарный датчик уровня позволяет бесконтактно измерять любую разновидность веществ. Чтобы добиться максимально точных показаний, уровнемер необходимо правильно установить. Точность показаний устройства может ухудшаться из-за воздействия электромагнитного излучения. Корпус обладает взрывозащитной конструкцией и дисплеем, на котором отображается вся необходимая информация. Rosemount 5600 может использоваться для измерения температурных показателей в резервуаре. Чтобы в полной мере оценить возможности этого оборудования, ему необходима квалифицированная настройка с учетом диаметра трубопровода, длины уровнемера и расстояния между уровнем и опорной точкой.

Сложные модели целесообразно приобретать лишь для промышленного применения. Для бытовых целей подходят простейшие варианты уровнемеров.

Предыдущая
КИПиА (контрольно-измерительные приборы и аппаратура)Схема электронного термометра с выносным датчиком своими руками
Следующая
КИПиА (контрольно-измерительные приборы и аппаратура)Методы измерения мощности в электрических цепях

Мне нравитсяНе нравится

Общая характеристика

Поплавковый водяной уровнемер — наиболее популярный датчик, известность которого определена предельно простой системой и соответственно прочностью. Поплавковые датчики можно условно разделить на 2 вида:

  • механические;
  • герконовые.

Второй вид предполагает применение выключателей с магнитными контактами, поэтому его приспособление будет осмотрено в отдельном разделе.

Самый обычный механический поплавковый датчик функционирует на определение максимального уровня воды. Датчик вводится в нужной части ёмкости, и если вода доходит поплавка, он всплывает и через особый шток закрывает (размыкает контакты). Аналогичные устройства более знакомы под наименованием поплавковые выключатели.

Этот вид механических измерителей отличается необходимой прочностью и часто применяется в простых автоматизированных системах. Однако его работоспособность ограничена конструкцией — прибор срабатывает только лишь при предельном значении водного уровня.

Также выпускают кабельные поплавковые датчики. В такой конструкции применяется поплавок особенной формы, который меняет ракурс наклона в зависимости от водного уровня. Внутри такого поплавка устанавливают коммутатор, который действует при изменении угла. Зачастую применяются выключатели со стальным шариком, запирающим контакты.

Отдельная группа — кабельные измерители со встроенным ртутным выключателем, отлично обеспечивающим безопасность. Для точного контроля в некоторых случаях устанавливают несколько поплавковых измерителей с различной длиной кабеля.

Поплавковые датчики пользуются спросом в промышленности. Детекторы применяют для контроля уровня горюче-смазочных материалов, разных охлаждающих жидкостей. В быту эти устройства, как правило, используют для замера уровня в колодцах и скважинах (защита насосов от «сухого» хода), а также для системы канализации.

Одно из основных преимуществ такого вида уровнемера можно выделить простую установку и наладку. Определённые модификации разрабатываются специально для насосов и дают возможность исключить применение дополнительных пусковых реле.

Структура прибора

Большинство датчиков протечки воды состоят из трёх конструктивных элементов:

  • датчик;
  • запорная арматура;
  • блок управления.

Основным элементом этой конструкции является датчик утечки воды. Именно он фиксирует появление жидкости в помещении. Чем их больше, тем надежнее защита. Элемент передаёт сигнал блоку управления, который перекрывает подачу воды и оповещает окружающих о возникновении проблемы. Существует два типа датчиков — беспроводные и проводные. Устанавливаются они в местах наибольшей вероятности протечки воды.

Запорная арматура в устройстве представлена различными клапанами, которые перекрывают воду по требованию электрического импульса блока управления. Узел успешно удерживает воду. Открываются клапаны ручным способом после устранения причины аварийной ситуации. Запорную арматуру лучше устанавливать после вводных вентилей.

Мозг системы — блок управления. Получая сигнал от датчика утечки воды, запорная арматура перекрывается, а окружающие оповещаются о случившемся. В зависимости от модели устройства система может иметь GSM — блок, который передаёт сообщение об утечке на номер телефона пользователя. Если в комплект не входит радиоприёмное устройство, то его приобретают самостоятельно. Центральный блок может быть смонтирован в любом месте, где на него не будет попадать вода, а влажность в помещении — предельно допустимая.

В зависимости от особенностей места установки оборудования количество конструктивных элементов может варьироваться.

Правила регулировки давления воды

Датчик, контролирующий давление воды и обеспечивающий автономную работу насоса, относится к приборам простого использования. Такие устройства не требуют специального обслуживания. Обеспечить бесперебойную работу можно при условии прочистки от мусора примерно 2 раза в год и проверки работоспособности датчика.

Прежде чем ввести в эксплуатацию водяные датчики давления необходимо усвоить несколько правил

В первую очередь важно понять, что существует два варианта использования:

  • Прибор работает по заводским настройкам.
  • Диапазон срабатывания устанавливается вручную.

Первый вариант рекомендуется применять при соответствии параметров насоса и давления в системе заводским настройкам. Верхнее значение чаще всего в таком случае составляет 2,8 атмосфер, нижний предел – 1,4 атмосфер. Указанные значения у разных моделей и производителей могут быть совершенно другими. Предприятие-изготовитель в комплекте с приборами, контролирующими и регулирующими давление воды в водопроводе частного дома, поставляет паспорт. В нем в обязательном порядке указываются все технические характеристики изделия, включая верхний и нижний предел заводских настроек.

Если заводские настройки датчика напора воды соответствуют рабочим параметрам системы и оборудования, то можно устанавливать датчик, соблюдая рекомендации по монтажу от производителя.

В случае, когда выявляются несоответствия значений, необходимо самостоятельно регулировать датчик, контролирующий давление воды в водопроводной системе частного дома. Следует отметить, что модели со встроенным манометром и более чувствительной шкалой делений настраиваются легче и быстрее. Однако стоимость таких приборов достаточно высокая.

Непосредственно перед регулировкой датчика давления воды сравнивают указанный рабочий диапазон с мощностью насоса

В процессе настойки прибора важно оставить зазор примерно 0,5 атмосфер, чтобы оборудование не работало по максимуму. Кроме того следует учесть оптимальный диапазон срабатывания насоса, это значение должно составлять 1-1,5 атмосфер. Слишком большой диапазон может стать причиной возникновения гидроударов, которые могут вывести оборудование из строя

Минимальное значение нижнего предела не рекомендуется устанавливать меньше 1,4 атмосфер.

Слишком большой диапазон может стать причиной возникновения гидроударов, которые могут вывести оборудование из строя. Минимальное значение нижнего предела не рекомендуется устанавливать меньше 1,4 атмосфер.

Приобретая датчик давления воды, необходимо принимать во внимание все непредвиденные ситуации. В частности речь идет о вероятном понижении уровня воды в источнике водоснабжения, что может привести к сбою в работе насосного оборудования. Чтобы избежать подобной неприятности, нужно выбирать датчики давления с дополнительным блоком автоматики

Этот прибор будет автоматически отключать насосное оборудование при угрозе «сухого» хода.

Чтобы избежать подобной неприятности, нужно выбирать датчики давления с дополнительным блоком автоматики. Этот прибор будет автоматически отключать насосное оборудование при угрозе «сухого» хода.
