Как сделать теплый пол под плитку: правила укладки + руководство по установке

Что называется электрическим теплым полом

Это все виды обогрева горизонтальной поверхности (пола), основанные на использование токопроводящих элементов. Тепло при такой схеме обогрева воздуха поднимается снизу, от всей поверхности, на которой расположены нагревательные элементы.

Выделяют три основных вида электрического теплого пола:

• кабельный – под напольным покрытием, в слое стяжки или плиточного клея, уложен греющий кабель. Схема укладки различна, температура и эффективность нагрева зависит от конструкции. Подъем уровня пола – на толщину стяжки с таким расчетом, чтобы кабель с обеих сторон (сверху и снизу) был покрыт слоем как минимум 5 мм;

• нагревательные маты (термоматы). Это, по сути, тот же кабель, закрепленный на специальной крупноячеистой сетке. За счет того, что диаметр кабеля меньше, чем при обычной прокладке, такая массивная стяжка не нужна, допустима укладка кабеля в сравнительно небольшой слой плиточного клея. Помимо кабеля, используется также аморфная металлическая лента, также пропускающая ток и нагревающаяся под его действием. Продается секциями, что заметно упрощает и ускоряет монтаж;

• пленочные полы. В этом случае применяется тонкая пленка с углеродными (карбоновыми) и биметаллическими резистивными (греющими) элементами. Этот нагревающий слой запаян в оболочку из лавсана или полиуретана, продается обычно рулонами, разделенными на секции.

Кроме этих популярных вариантов, на рынке представлены также жидкостно-электрические полы – относительная новинка, трубы с проложенным внутри кабелем. Теплопроводящая жидкость в трубах и сама оболочка труб защищают кабель от повреждений, при этом нагрев обеспечивается достаточный для полноценного отопления.

Данная система дает равномерный нагрев всей трубы без движения жидкости, не требует дополнительного насосного оборудования. Монтаж ведется обязательно в стяжку. Официальное видео от производителя.

Также есть разновидность полов, основанных на системе матов, но с использованием не кабеля, а нагревающихся стержней из карбона (угольные). Монтируются аналогично, но потребляют меньше энергии, чем кабельные системы. Также видео от поставщика продукции.

Интересное решение для обогрева только небольшой части пола или частых переездов – пленочный пол «под ковер».

Это пленочная система с отдельным выводом питающего кабеля для подключения к электросети. Основное условие – поверх пленки должно обязательно лежать плотное и при этом хорошо пропускающее тепло покрытие, которое легко удалить. Обычно такие пленки стелют под ковер или ковролин. Обзор такого нагревателя можно посмотреть на видео.

Способы монтажа

Существует несколько способов монтажа водяного теплого пола под плитку с жидкостным подогревом, но общий принцип остается неизменным: имеется труба, которая находится в толще стяжки. В зависимости от конструкции различают как минимум 2 технологии обустройства подогрева. Они разнятся между собой типом подложки и способом крепления труб:

• Использование специальных плит с пазами для укладки труб.
• Монтаж трубопровода на стальную сетку или арматуру.

Важно при применении того или иного способа использовать качественные материалы и строго следовать технологии, чтобы не ухудшить качество работы системы отопления

Подготовительные работы

Перед началом монтажа нужно подготовить основание. Старое напольное покрытие удаляют, поверхность очищают от мусора. Поверхность, на которую будут уложены термоматы, должна быть ровной. Если есть перепады высот, поверхность заливают раствором. Толщина черновой стяжки должна быть от 3 до 10 см. При отсутствии видимых дефектов можно обойтись без нее.

Перед началом монтажных работ необходимо создать схему подключения элементов. На схеме отмечают шаг укладки кабеля. Большое значение имеет правильный расход материала. Сначала нужно определить полезную площадь обогрева. Это легко сделать, вычтя из площади комнаты площадь поверхности, занятой мебелью. Учитывая результат, следует определить суммарную мощность кабеля.

Перед монтажом термоматов нужно проверить старую электропроводку. Если есть необходимость, ее нужно заменить на более мощную. Автоматический выключатель должен соответствовать новой нагрузке по току, это же справедливо и для УЗО.

Виды теплых полов

Недостатком радиаторной системы отопления является перегрев верхних слоев воздуха и недостаточность нагревания нижних. Эффект исключают с помощью монтажа системы теплого пола, принцип действия которой заключается в повышении температуры воздуха с помощью нагрева напольного покрытия.

Виды систем:

• водяной пол;
• электрический кабельный пол;
• электрический инфракрасный пол.

Водяные полы

Представляют собой сеть трубопроводов, наполненных горячей водой. Систему монтируют в домах с установленными нагревательными котлами и специальным насосом или квартирах (подключают от радиаторного отопления).

Виды водяных полов в зависимости от особенностей монтажа:

• укладка под стяжку;
• теплый пол сухого монтажа.

О том, как осуществить монтаж водяного теплого пола под плитку читайте на этой странице https://plitkahelp.com/ukladka/teplyj-vodyanoj-pol-pod-plitku-instruktsiya-po-montazhu.

Водяной обогрев под стяжку

На основание пола кладут гидроизоляционный слой, оклеивают периметр демпферной лентой, выполняют теплоизоляцию и монтируют армированную сетку, к которой фиксируют трубы. Поверх труб делают цементно-песчаную стяжку толщиной от 5 см. В качестве облицовки пола подходят керамические плитки, линолеум, ламинат.

Достоинства:

• отсутствие высоких требований к ровности основания;
• невысокая стоимость комплектующих.

Недостатки:

• дополнительная нагрузка на перекрытия;
• длительный срок высыхания раствора;
• риск повреждения труб при выполнении стяжки;
• уменьшение высоты помещения.

ВАЖНО! Для монтажа на деревянные полы укладывайте обернутые фольгой трубы в канавки из предварительно зафиксированных на основании реек (из дерева или древесноволокнистой плиты).

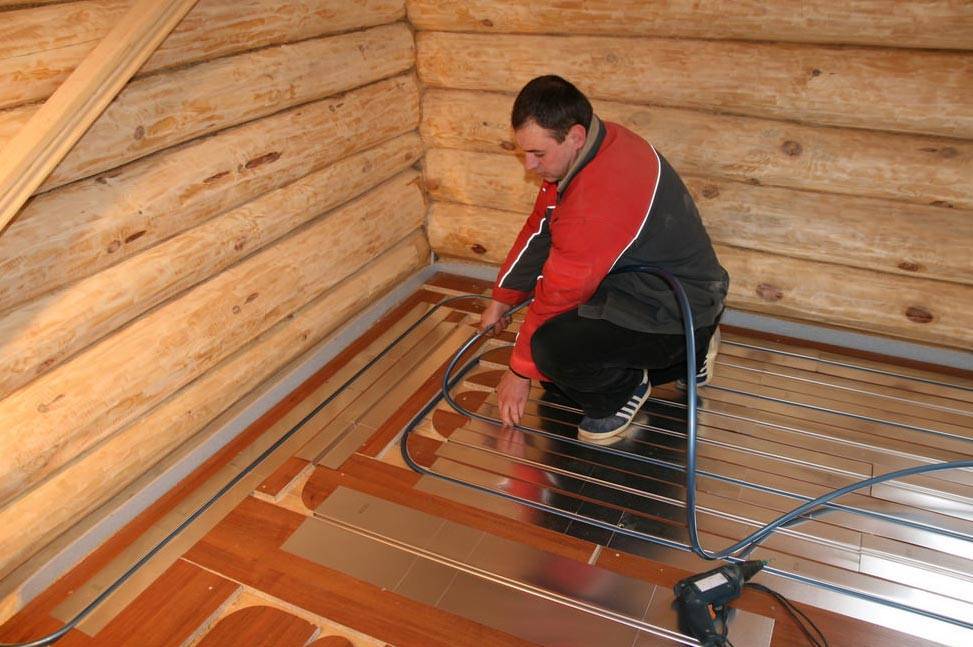

Теплый пол сухого монтажа

На поверхности основания формируют слой жесткого утеплителя, в котором делают канавки для укладки коммуникаций. В качестве элементов, отводящих тепло на поверхность, используют алюминиевые пластины.

Достоинства:

• нет необходимости делать стяжку;
• малый вес конструкции, что позволяет использовать систему в домах с деревянными перекрытиями;
• простота монтажа и демонтажа.

Электрические кабельные полы

Принцип действия заключается в нагреве элементов с помощью электрического тока. Конструкция пола снабжена контролирующим устройством и защитой. Для такого типа системы подходят все виды напольных покрытий.

Достоинства:

• возможность автономного контроля температуры (можно получить различное количество тепла отдельно на каждом контуре);
• широкий выбор кабельной продукции с различными параметрами, что позволяет подобрать необходимую мощность системы;
• нет необходимости установки дополнительного оборудования (газовых или электрических котлов).

Недостатки:

• высокие требования к ровности основания;
• недопустимость укладки элементов системы на поверхности с низкой теплопроводностью — это может привести к их перегреву;
• сложность процесса монтажа.

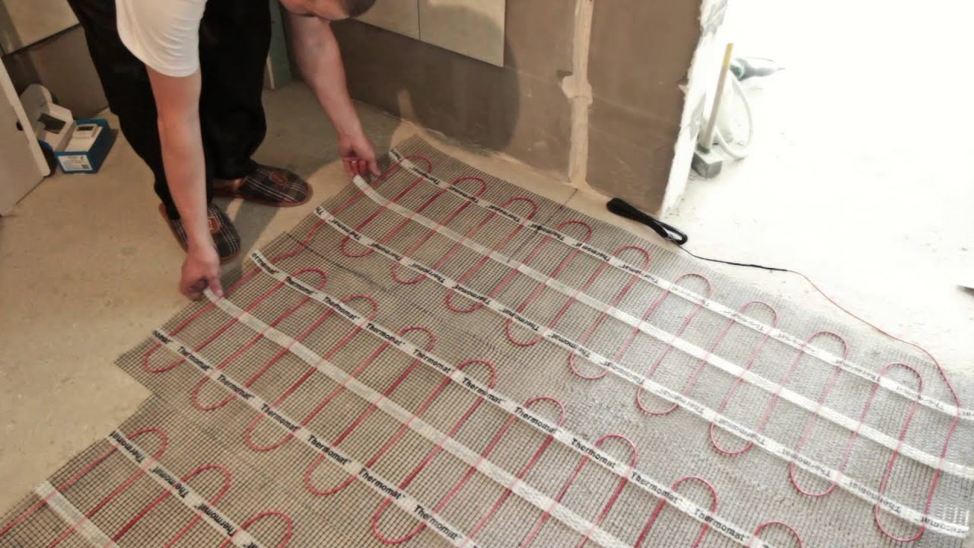

Простым способом укладки является использование готовых нагревательных кабельных матов под облицовочную плитку.

Электрический инфракрасный пол

Конструкция представляет собой полимерную пленку толщиной до 0,4 мм с графитовыми полосами и подведенными проводами. Электрический ток нагревает графит, который генерирует инфракрасное излучение. Система оснащена терморегулятором и датчиком, контролирующим уровень температуры, и подходит под любой вид напольной облицовки.

Достоинства:

• экономичность (система не нагревается, нет холостого расхода энергии);
• сложные конструкции этого вида позволяют с помощью компьютера задать необходимое значение температуры на неделю или месяц;
• быстрый и легкий монтаж;
• надежность.

Недостатки:

• ровность поверхности основания (вследствие кривизны пола может произойти повреждение пленки);
• максимальная экономичность системы возможна при температуре основания не менее
• 21 ⁰С;
• укладка под линолеум или ковролин требует дополнительного укрывания системы древесноволокнистой плитой.

Подробно про укладку электрического инфракрасного пола читайте здесь.

Выбирая вид теплого пола, учитывайте предназначение конструкции: если система используется в качестве дополнительного отопления, то целесообразно применить кабельные маты или пленку с инфракрасным излучением, если в качестве основного -подходящими будут водяной вид или электрические полы высокой мощности.

Разновидности теплого пола

Перед началом выбора системы подогрева пола, нужно учесть, что они имеют ограничения. Несмотря на то, что системы подогрева способны полностью заменить отопление в квартире, этого нельзя сделать по нормам Российского законодательства.

Эти ограничения вызваны рядом причин:

1. В квартирах разрешено использовать только электрический теплый пол, а массовое использование в доме подобных систем приводит к повышению нагрузки на электрическую сеть.
2. Массовый или частичный переход на электрическое отопление приводит к разбалансировке системы подачи тепла в доме.

Так как пол не будет использоваться в качестве основного источника тепла в квартире, можно сэкономить на его монтаже. Экономия заключается в прокладке обогревающего кабеля или пленки только в тех местах, которые свободны от мебели.

Так уменьшится расход тепловой энергии, что сделает его экономнее в долгосрочной перспективе, а также единовременно, при закупке строительных материалов и монтаже

В частном доме возможности применения этой технологии намного шире. В зависимости от имеющихся источников энергии можно выбрать приемлемый вариант между водяным и электрическим видом подогрева.

Если дом снабжен автономными источниками электроэнергии, такими как ветряные генераторы или солнечные батареи, несомненно, стоит сделать выбор в пользу электрических, т.е. кабельных или инфракрасных, систем нагрева.

Если электричество поставляется по линиям электропередачи, то использование электрического варианта отопления частного дома будет очень дорого стоить. В том случае лучше сделать выбор в пользу водяного теплого пола. Он прослужит около 35 лет, после чего потребует замены.

Монтаж кабельного электрического теплого пола

Установка электрического пола особо актуальна в помещениях, в которых в качестве напольного покрытия выложена керамическая плитка. Планируя установить систему своими руками, можно применить один из трех вариантов монтажа:

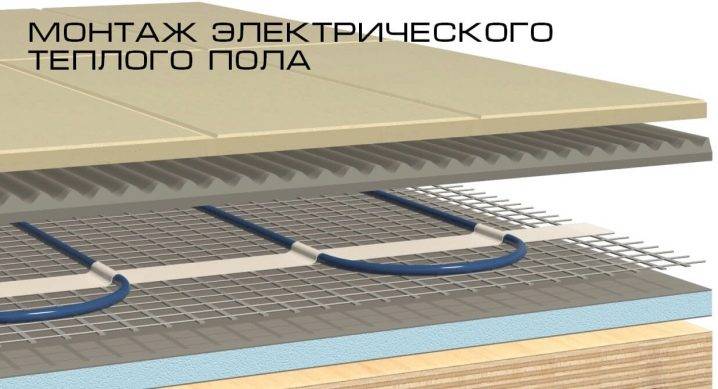

Схема укладки теплого пола на бетонную стяжку

1. Укладка системы в слой стяжки – больше применима для кабельных электрических полов, обустройство которых предполагает наличие подложки из гидроизоляционного и утепляющего материала.
2. Установка электрического пола сверху стяжки – применима в случаях, когда в качестве финишного покрытия выступает керамогранит или кафель, имеющие высокую степень защиты от перегрева.
3. Монтаж под покрытие – актуален для пленочных систем. Подходит в тех случаях, когда нет возможности предварительно выполнить бетонную стяжку и вместо нее выстилают фольгированный вспененный полиэтилен.

Совет: Учитывайте, что стяжка, выстилаемая поверх базовой основы, «крадет» высоту комнаты, поднимая уровень пола как минимум на 3-4 см.

Обустройство термоизоляции предотвращает уход тепла к соседям, повышая тем самым эффективность работы электрического теплого пола.

Монтаж пленочной системы

Технология монтажа электрического пола своими руками включает ряд основных этапов:

1. Первым делом на бумаге рисуют масштабированный план комнаты, отмечая на места расстановки бытовой техники, стояков и отопительных батарей, а также стационарно стоящей мебели. Независимо от выбранного типа электрического пола, для обогрева можно задействовать только свободную площадь, а сами нагревательные элементы располагают на расстоянии не менее 10 см от стены. Старое покрытие очищают, устраняют видимые дефекты и неровности, при необходимости – удаляют вовсе. Для снижения теплопотерь основание выстилают теплоизоляционным материалом.

2. На стене в наиболее удобном месте просверливают отверстие, куда размещают терморегулятор. От него обустраивают канавки под прокладку силового кабеля, соединяющего систему с регулирующим оборудованием. По периметру комнаты выкладывают теплоизолятор и заливают цементную стяжку. По высохшему основанию прокладывают монтажные ленты, закрепляя их через каждые полметра. Ориентируясь на выбранную схему, прокладывают кабель, делая линии укладки максимально ровными. Между кабелями устанавливают трубки датчиков температуры.

3. Подключение и проверка системы

   Через пробуренную в стене канавку выводят свободные концы электропровода к месту распаечной коробки терморегулятора. Датчик температуры помещают в гофротрубу, прокладывая в канавку, а свободный конец электропровода выводят к распаечной коробке. Подключив концы к клеммам терморегулятора, подают сетевое напряжение и проверяют функционирование системы. Если все в порядке, то конструкцию полностью покрывают вторым слоем цементной стяжки. Раствор аккуратно выкладывают между рядов кабеля, стараясь не нарушить целостность системы.

Электрический теплый пол

В настоящее время производители теплых электрических полов предлагают два его вида. Это нагревательный кабель, как отдельный элемент, и маты. Последние – это все тот же кабель, только установленный и закрепленный на специальную сетку из полимера. По сути, это уже готовое изделие, которое надо только размотать, уложить на пол и сделать подключение к сети питающего тока. При этом расстояние между участками кабелей у матов одинаковое, то есть, нет необходимости продумывать схему укладки с выдерживанием необходимых размеров между витками.

Но есть к электрическому теплому полу определенные требования, касающиеся его монтажа.

• Нагревательный элемент от поверхностей стен должен отстоять на расстоянии 10 см.
• Нельзя устанавливать теплый пол (электрический) под тяжелую мебель, бытовую технику и предметы обихода.
• Если данную конструкцию планируется использовать в качестве основного отопления, то необходимо выбирать нагревательные элементы из расчета 140-180 Вт на 1 м² площади пола. Если теплый пол будет использоваться, как дополнительная система отопления, то можно укладывать маломощные конструкции мощностью до 140 Вт/м², к примеру, 80 Вт/м². Все дело в том, что основное требование к отопительной системе – это 1 кВт тепловой мощности на 10 м² поверхности. И это без учета тепловых потерь.

Теперь можно переходить к основному этапу – как правильно положить теплый пол. Итак, в состав электрического теплого пола входит кроме кабеля или матов еще и терморегулятор, с помощью которого задается температурный режим, и термодатчик, который будет отслеживать ту самую температуру.

• В первую очередь производится укладка нагревательного кабеля или матов. Кабель монтируется змейкой и крепится на фанеру, ДСП или бетонному полу при помощи специальных хомутов. Некоторые мастера используют даже строительный скотч, потому что главное – зафиксировать и смонтировать схему, а крепление будет производиться плиточным клеем. Маты равномерно распределяются на напольной поверхности, закрывая собою весь пол. Крепление, точно такое же, как и у кабеля.
• Затем в специальном гофрированном шланге устанавливается датчик температуры. Его месторасположения – на полу между двумя витками кабеля.
• Монтаж терморегулятора производится на стене на высоте 1,5 м. Он одновременно соединяется и с датчиком температуры, и с нагревательным элементом. Идеально – если соединяющие провода будут скрыты в штробе на стене.

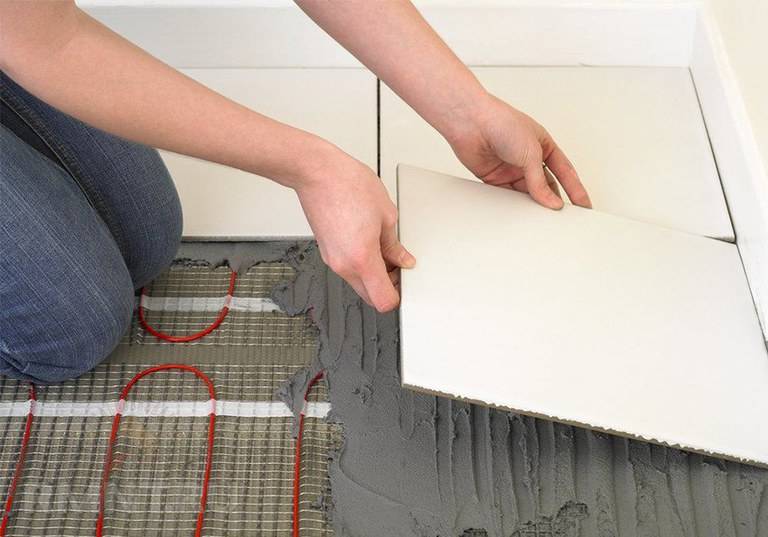

В принципе, все готово. Но перед тем как укладывать плитку на теплый пол, необходимо последний протестировать.

Сама же укладка плитки на теплый пол своими руками производится по стандартной технологии. То есть, сначала производится разметка, процесс облицовки лучше начинать с самого видного угла помещения, дальнего от входной двери. Клеевой состав наносится на основание с теплыми полами, на который монтируется и сам кафель. Обязательно между плитками выдерживается зазор с установкой пластмассовых крестиков. И в конце обязательно наносится затирка на плитку для декорирования швов.

Монтаж

Монтаж теплого электропола своими руками начмнается с составления схемы укладки кабеля. Правильно смонтировать пол помогают следующие рекомендации:

Кабели не должны укладываться под стационарными предметами интерьера. В противном случае это может привести к перегреву элементов, поскольку отсутствует теплообмен пола и воздуха в помещении. Кроме того, нагрев вреден для мебели, она трескается и рассыхается.

Для эффективного функционирования системы теплого пола площадь покрытия должна составлять как минимум 70% площади помещения.
Следует сразу определить местоположение термодатчика

Он располагается на высоте 30-100 см от пола, к нему должен быть легкий доступ.
Важно помнить, что обогревательные провода всегда укладываются параллельно.

После того, как произведены все расчеты, приступают к монтажу. Технология едина для всех видов систем и включает следующие этапы:

1. Подготовка пола – удаление старого покрытия, выравнивание по уровню;
2. Установка терморегулятора на высоте 0,5-1 м от пола.
3. Укладка усадочной ленты по периметру помещения;
4. Заливка первого слоя стяжки;
5. После высыхания стяжки производится укладка монтажной ленты, поверх нее – нагревательные кабели (маты);
6. Монтаж термодатчиков, соединение посредством кабелей терморегулятора и системы электропола, их проверка;
7. Заливка финишного слоя стяжки.

При монтировании матов и пленок шаги 4 и 7 опускаются. При использовании инфракрасного пола между ним и плиткой прокладывается слой монтажной сетки.

Важно обеспечить абсолютную ровность поверхности, поскольку любой перегиб кабеля приведет к его перенагреву и выходу из строя. Для получения ровной поверхности используются нивелирующие составы

Существует 3 вида схем прокладки кабеля с использованием стяжки:

• Монтаж в стяжку (применяется для кухонь, балконов под кабельные системы);
• Поверх стяжки под плитку;
• Непосредственно на стяжку (пленочные полы).

Если подразумевается наличие теплоизоляции, то ее нужно положить между полом и системой нагрева. При повышенной влажности помещения поверх теплоизоляционных материалов укладываются гидроизоляционные.

Для отапливаемых помещений достаточно фольгированного утеплителя толщиной 2-4 мм.

Монтаж кабельного электрического теплого пола

Теплый пол кабельного типаМонтаж кабельного полаНагревательный элемент и терморегулятор конвекционной системы обогреваМонтаж кабельного электрического теплого пола

Первый шаг. Устанавливаем терморегулятор в предварительно подготовленную монтажную коробку. Подводим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стене углубление для соединения с нагревательным проводом.

Схема установки терморегулятораУстановка датчика температуры для кабельного мата

Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.

Калькуляторы расчета длины обогревающего кабеля и шага его укладки

Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!

Исходные данные:

— суммарная площадь участков помещения, на которые будет укладываться кабель;

— особенности помещения — выберите вариант из предложенного перечня;

— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.

Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.

Теперь, зная длину, несложно вычислить и шаг укладки:

Монтаж кабельного пола

Третий шаг. Переносим схему с бумаги на основание. Для разметки удобно использовать яркий скотч. При желании можете ознакомиться с готовыми схемами, представленными в открытых источниках, и ориентироваться на них в процессе работы.

Четвертый шаг. Укладываем кабель теплого пола по линиям разметки.

Монтаж кабельного теплого полаТеплый пол электрический

Для крепления кабеля к армирующей сетке, уложенной поверх теплоизоляционного слоя, используем клипсы либо же специальную ленту.

Греющий кабель соединяйте с силовым проводом и термодатчиком на ровной поверхности. Обязательно укрывайте места соединений гофрированной трубой.

Проверьте сопротивление кабеля. Допустимые значения указываются в инструкции к системе, уточните этот момент в отдельном порядке.

В завершение останется подключить силовой кабель к регулятору температуры. Предварительно отключаем подачу электричества. После подключения системы к терморегулятору тестируем ее в нескольких режимах. Если все нормально, приступаем к дальнейшим мероприятиям.

Составление схемы укладки – как лучше уложить теплый пол

Схема подключения электрического теплого пола необходима для правильного размещения нагревательного мата или кабеля. Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет необходимого количества материалов.

При составлении схемы необходимо придерживаться следующих рекомендаций:

• Расстояние от стен до контура теплого пола должно составлять не меньше 10 см.
• Нельзя размещать материал под мебелью без ножек или бытовой техникой. В этом случае отдаваемое тепло будет возвращаться обратно, что станет причиной перегрева проводника и его выхода из строя.
• Укладка может выполняться не только прямолинейно. Подрезание отдельных участков сетки позволяет направить дорожку в нужную сторону. В результате обогревается определенный участок, что способствует сокращению расходов на электроэнергию.

Жидкостный теплый пол

Жидкостный электрический пол представляет собой конструкцию из толстостенных полиэтиленовых труб, наполненных теплопроводящей жидкостью (антифризом особого состава). Внутри труб располагается нагревательный элемент ? семь хромоникелевых нитей с двойным тефлоновым покрытием. Трубы герметичны, а жидкость в них неподвижна, поэтому такая система отопления, в отличие от водяных полов с подогревом, не требует установки циркуляционного насоса, бойлера, бака и т.д.

Преимуществ у жидкостных электрических полов много, основные из них:

• экономичность;
• безопасность;
• практичность;
• универсальность;
• долговечность.

Укладка электрического теплого пола под плитку осуществляется следующим образом:

1. Установка теплоизоляционного материала.
2. Монтаж армирующей сетки.
3. Фиксация распределительных коробок.
4. Прокладка труб с подсоединением двух концов к распределительным коробкам.
5. Установка термодатчика.
6. Присоединение терморегулятора к источнику тока.
7. Изоляция распределительных коробок.
8. Заливка стяжки толщиной 3-4 см.

Более подробно с процессом можно ознакомиться на видео.

Монтаж теплого электрического пола под плитку, как и его ремонт, в случае с жидкостной системой производится грамотными специалистами с соответствующей лицензией. Гарантийное обслуживание дается на 10 лет, а срок службы составляет более 50 лет.

Теплый пол можно ли обрезать

01.03.2019


Ошибка в определении длины греющего кабеля (в том числе и электрического мата – а мат это тоже греющий кабель, только на сетке) достаточна распространена. Часто путается погонная длина и площадь, например, мата, не учитываются особенности помещения со сложной конфигурацией, просто допускается арифметическая ошибка и т.д. Как результат – после того как уложена часть греющего кабеля, выясняется, что осталось много лишнего. Что делать в этом случае?

Обменять кабель

Вернуть назад кабель со следами монтажа, скорее всего, не удастся, ведь подобный товар можно сдать только в случае, если вы поняли ошибку еще до начала монтажа. Если ошибся, например, ваш прораб или электрик, то он может взять слишком длинный кабель себе для следующих объектов, где он подойдет больше, а для вас купить кабель или мат нужного размера. Это одно из решений проблемы.

Уменьшить шаг укладки

Для греющих матов и кабелей возможно просто уменьшить шаг укладки в пределах, оговоренных производителем, т.е. уменьшая расстояние между витками кабеля. Например, сетка греющих матов разрезается и уменьшается расстояние между петлями. Все произведенные изменения должны быть задокументированы. Рекомендуем сделать фотографии, а также не забыть нарисовать схему укладки.

Уложить теплый пол под мебель или ванну

Можно ли уложить теплый пол под мебель, ванную, стиральную машину и т.д.?

Конечно, в подогреве площади под ванной или мебелью обычно нет смысла, в то же время если остается немного кабеля, то в некоторых случаях, это допустимо. Многие из производителей указывают на такую возможность, оговаривая, к примеру, наличие ножек у мебели – 10-15 см для теплоотвода. Если теплый пол сделать, например, под стиральной машиной или габаритной мебелью с маленькими ножками или вообще без них, то кабель в этом месте будет перегреваться, что снизит срок его службы и в конечном итоге может привести к тому, что кабель перегорит.

Можно ли на плиту осб клеить плитку на

У ванны требуемые ножки есть. Но что делать, если вы запланировали фартук, например из гипрока с плиткой? В этом случае трудно определенно сказать, будет ли осуществляться должный отвод тепла и не будет ли перегрева. При этом и ремонт кабеля, если он выйдет из строя, весьма затруднителен, т.к. придется разбирать всю конструкцию и вынимать ванну. При наличии подобного фартука, как правило, предусматриваются лишь технологическое отверстие, закрываемое панелью на магнитах, например, для сантехника.

Уложить остаток кабеля в смежное помещение или на стене

Одно из решений, к которым прибегают в подобных случаях – это уложить часть кабеля на пол в смежном помещении (например, в коридоре или прихожей) или даже на стене.

Укоротить кабель

Укоротить греющий кабель, как правило, можно. Но не более, чем на 10% его длины. Понадобятся специальные инструменты и материалы, да и сама работа должна выполняться специалистом.Зарубежные греющие кабели рассчитаны на зарубежное напряжение 230-240 В. Наше напряжение 220 В. При грамотной заделке остающегося конца, характеристики кабеля существенно не изменятся. Но эта заделка должна осуществляться компетентным мастером. Стоимость работы – 2-3 тыс. рублей (уровень цен 2014 года). Уточнить стоимость приезда мастера и установки муфты можно в разделе Ремонт теплых полов. При заделке используются специальные обжимные гильзы, термоусадочные муфты и строительный фен. Не стоит пытаться сделать это самостоятельно при помощи универсальных средств и инструментов, т.к. в этом случае есть большая вероятность, что вам придется ремонтировать это место снова, а для этого уже понадобится снимать плитку и вскрывать пол.

В любом случае, перед тем, как предпринять какие-либо необратимые действия, рекомендуем оценить возможные варианты и проконсультироваться со специалистами. Можете просто позвонить нам.

Source: teplo-svetlo.ru

Керамическая плитка для обогрева

Технология монтажа

Подготовив все комплектующие и инструменты, можно переходить непосредственно к укладке плёночных инфракрасных тёплых полов под плитку.

Смотрите видео инструкцию к монтажу

Подготовка

Инфракрасные полы особенно чувствительны к недочётам в основании, и к его подготовке следует подходить серьёзно.

Подготовка перед монтажем

Процесс включает в себя:

1. Демонтаж старого покрытия.
2. Очистку пола от грязи и сора.
3. Обезжиривание поверхности и обработка праймером.
4. Выравнивание чернового пола: «сухим» способом — используется керамзитовый песок, метод несложный, но керамзит может нанести вред нагревательным элементам; бетонно-цементным или наливным составом — этот вариант позволяет сделать ровный и гладкий пол.

При наличии прочного и ровного основания, подготовительный процесс значительно упрощается. Достаточно только нанести небольшой слой самовыравнивающегося раствора.

Разработка укладочной схемы

Прежде чем приступать к укладке, необходимо начертить план размещения полотен. Плёночный пол не стелется под тяжёлую мебель и сантехнику. Поэтому, нужно продумать заранее планировку в помещении. Согласно данной схеме, нанести метки на основание, где будет стелиться нагревательный элемент. Отступ от стен должен составлять не меньше 20 см.

После этого, определяется место для терморегулятора, он должен располагать на стене, на расстоянии от пола 15 см. Для проводов, которые будут идти от прибора до плёнки, рекомендовано проделать штробы, в них они будут размещаться.

Гидроизоляция

На подготовленную поверхность укладывается гидроизоляционный материал, можно использовать специальную мембрану или обычную полиэтиленовую плёнку.

Изделие укладывается внахлёст, а для проклеивания стыков применяется скотч.

Теплоизоляция

Теплоизоляционный материл, не даёт теплу уходить в пол, а направляет его вверх. Лучше для этой роли подойдёт фольгированное изделие — пенофол или изолон.

Материал с таким покрытием способен отражать до 90% тепловой энергии, что делает работу плёночных полов более эффективной.

Укладка термоплёнки

Термоплёнка укладывается согласно разработанной схеме. Монтаж плёнки следует производить аккуратно, чтобы не повредить элементы. Для соединения полос между собой, используются клеммные зажимы.

Листы монтируются таким образом, чтобы медные контакты располагались внизу, по направлению к стенам, только тогда устройство будет правильно работать.

Подключение пола

Когда пол уложен, его следует подключить к терморегулятору. Для этого, по разработанной схеме, от элементов нагрева к регулятору, надо протянуть кабель, который помещается в гофру.

Для соединения кабеля и ИК мат, с провода частично срезается изоляция, после чего он подсоединяется с помощью клипс к нагревательным элементам. Зажимать клемму плоскогубцами следует аккуратно, но плотно, для надёжного контакта. Места срезов необходимо изолировать битумом.

После этого, устанавливается термодатчик, он размещается на графитовых полосах, и подключается к терморегулятору. Датчик монтируется в специальном углублении, которое оборудовано в теплоотражающем материале, это минимизирует перепады в высоте поверхности.

Когда система подключена, её обязательно следует протестировать. Проверка делается каждой полосы в отдельности, при температуре 25 — 30 градусов.

Если тестирование показало, что пол функционирует правильно, его нужно накрыть полиэтиленом, он будет служить дополнительным защитным слоем.
