Заливка теплого пола: технология заливки водяного и электрического теплого пола своими руками

Критерии выбора

Перед тем, как делать наливной пол на теплый пол, следует определиться с расположением мебели. Чтобы создать качественную и долго работающую отопительную систему под наливной пол, необходимо владеть всеми техническими моментами и небольшими хитростями строительного процесса. Соблюдая технические требования, вы сможете успешно смонтировать систему отопления, которая будет отличаться продолжительным эксплуатационным периодом:

  • расположение мебели. До начала всех работ мебель распределяется по своим местам. Как сказано в строительных нормах, монтаж теплого пола начинается в полуметре от стен. Это необходимо для того, чтобы вдоль стен встала мебель, обогрев под которой не требуется, потому что в таких местах тепловая отдача минимальна,
  • дверные проемы. Не следует укладывать систему отопления через дверные проемы, так как демонтаж коробки может повлечь за собой проблемы, связанные с повреждением системы обогрева, восстановить которую будет достаточно сложно,
  • колебания температурного режима. Об этом необходимо помнить всегда, потому, что системам резкие температурные скачки противопоказаны. Так что в наиболее опасных местах – балконах, прихожих и т. п. установка отопительных систем подразумевает устройство дополнительного утеплительного слоя. Эта особенность важна в первую очередь для водяных систем.

Помните, что главными критериями выбора теплого пола являются – показатель тепловой отдачи на один квадратный метр, удобство выполнения монтажных работ, потребление энергетических ресурсов.

Если проводить сравнение между электрической и водяной системой, то следует рассматривать определенные показатели. Тепловая отдача электрического пола будет полностью зависеть от мощности всей системы и варьироваться в диапазоне 110 – 160 Квт на метр квадратный. Чем больше мощность, тем большее количество электрической энергии будет потребляться.

Водяной теплый пол быстро передает тепло и остывает

А система водяного пола при аналогичной тепловой отдаче не требует дополнительных энергоресурсов, если используется система центрального отопления. В случае с автономным источником устройство дополнительного контура повлечет за собой увеличение энергопотребления пропорционально площади помещения.

С точки зрения монтажных работ, электрический пол укладывается проще других систем. Его просто расстилают на поверхности и проводят подключение элементов к сети. А для водяного контура придется выполнить его правильную укладку и осуществить врезку в общую систему.

Свое влияние на выбор оказывает и стоимость отопительной системы, которая колеблется от 15 до 150 у. е. за единицу площади. Для водяного пола расходы определяются многими факторами и способны достичь 30 – 200 у. е. за 1 м. кв. Кроме того, водяная система быстро передает тепло и остывает, не позволяя радиаторам, находящимся после нее, работать на полную мощность.

Чистовая заливка на ТП

Если черновая стяжка высохла, время переходить к выполнению дальнейших шагов:

  1. монтаж теплоизолятора. Теплоизолирующий материал монтируется только на чистую основу (лучше всего пропылесосить её). Теплоизолятором может быть пробковая подложка, пенофлон, полипропилен, алюминиевая фольга или металлизированная лавсановая плёнка. Для его закрепления применяется скотч, дюбели и клей.
  2. Прокладывание демпферной ленты. Демпферная лента оберегает бетон от растрескиваний, связанных со скачками температуры. Область крепления: вдоль периметра комнаты и между контурами тёплых полов.
  3. Укладка элементов тёплого пола. Трубы нужно проверить на отсутствие прорывов (особенно на месте изгибов), а при проведении кабеля – обеспечить заземление.
  4. Армирование. Армирующая сетка может быть положена под трубами, над ними, либо сразу в обоих местах. К нижней металлической сетке легко крепятся трубы во время их укладки, однако она в отличие от верхней не обеспечивает армирование стяжки. Если бетон высококачественный, то от этой части работ можно отказаться.
  5. Заливка чистовой стяжки. Перед тем, как приступить к последнему этапу, нужно обязательно проверить насколько хорошо функционирует система отопления. Стяжной раствор заливается при плюсовой температуре и за один раз. Проведение частичной заливки допускается только в комнатах с многоуровневым полом. Процесс бетонирования начинают от дальней части помещения и заканчивают рядом с дверью.

Пирог ТП

После окончания заливки рекомендуется сделать несколько проколов в покрытии металлической спицей или аналогичным предметом. Это воспрепятствует образованию пустот.

В последующую неделю поверхность бетона нужно 2-3 раза в день смачивать водой. Это позволит ему не высохнуть в процессе затвердевания.

Толщина чистового слоя может составлять от 3 до 7 см в частном доме, а в промышленном помещении – 10 см.

Если установлен водяной тёплый пол, высота стяжки над трубами должна быть 3,2-7 см.

Подробнее  читайте в статье.

Марка и состав бетона для стяжки теплого пола

Основной характеристикой бетонной стяжки является её плотность. Она зависит от марки бетона, и для тёплых полов рекомендованы бетоны марки 150-300. На эти показатели нужно внимательно смотреть, потому что они во многом зависят от качества цемента! Почему такой разброс в марках бетонов: от 150 до 300? Бетон марки 150 для жилищного строительства, 300 – для промышленного.

По поводу разных присадок для бетона для теплого пола. Если бетон изначально качественный, то без присадок можно обойтись, при желании сэкономить — можно сэкономить. Но присадки однозначно улучшат качество стяжки и качество отопления теплым полом: скорость прогрева и, соответственно, экономию энергоносителя. Кроме того, в бетон можно добавить пластификатор — для уменьшения вероятности растрескивания стяжки при нагреве-остывании.

Заливать стяжку для водяного теплого пола нужно не цементно-песчаным раствором, а бетоном на основе отсева (мелкозернистый щебень с песком, продаётся/привозится уже всё вместе). Бетон из отсева намного прочнее, чем цементно-песчаный раствор, меньше вероятность растрескивания, лучше теплоотдача.

Состав бетона самый обычный… то есть, если бетонные работы для вас не новость, то и ничего нового вы здесь не откроете:

— состав бетона из отсева: 1:6 (на 1 часть цемента 6 частей отсева);

— состав бетона из песка и щебня: 1:4:3,5 (на 1 часть цемента 4 части щебня и 3,5 части песка). На самом деле, здесь нужно поэкспериментировать самостоятельно. Возможно, песка стОит чуть-чуть взять больше или наоборот, щебня чуть-чуть меньше, чтобы бетон получался нужной пластичности. При недостатке песка (или избытке щебня) поверхность стяжки трудно будет сделать гладкой.

Можно также купить сухие смеси для стяжки теплого пола:

Разводят такие смеси обычным «миксером», закрепляемым в дрели.

В них добавлены разные пластификаторы, поэтому работать с такими смесями легче.

Или можно купить пластификатор, например, от Rehau:

— и добавить его в бетон при замешивании. Пропорции читайте в инструкции на упаковке к пластификатору.

Ещё у компании Rehau есть стекловолокно для армирования бетонной стяжки. Поставляется оно в таких пакетах:

Конечно, на фото нельзя отличить содержимое пакета от чего-то другого внешне схожего, но уж поверьте, это оно.

Армовата или армировочное волокно просто замешивается вместе с бетоном в бетономешалке и всё. То есть с таким стекловолокном можно обойтись без прочей арматуры (без арматурной сетки) в стяжке.

Подготовка к заливке чистовой стяжки для теплого пола

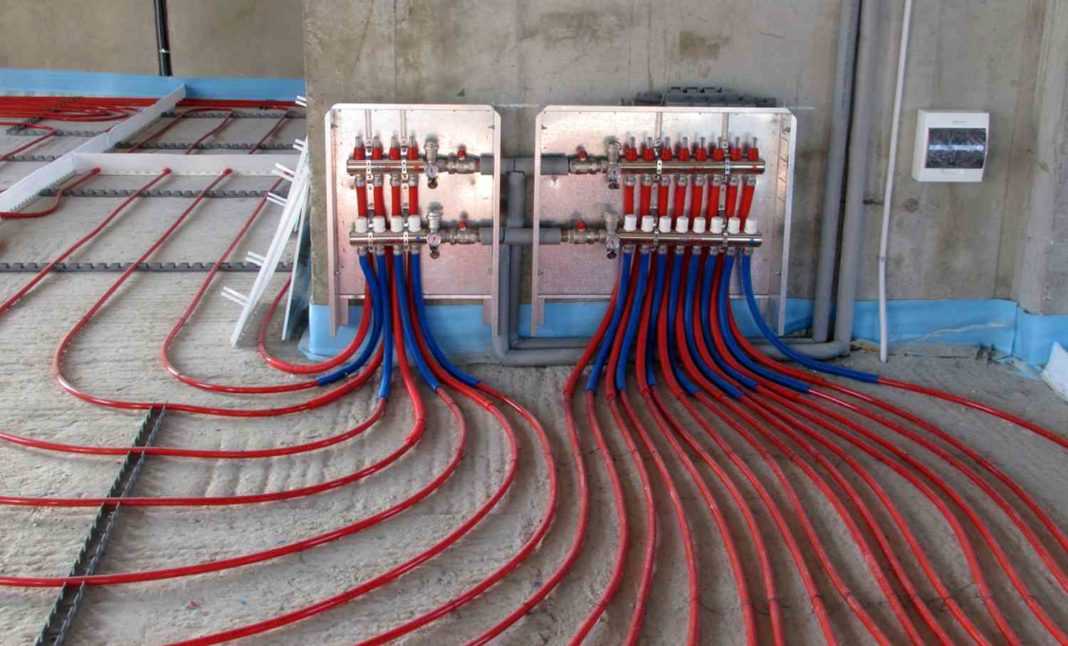

Уложенные трубы петель теплого пола нужно защитить от механических повреждений досками, щитами и т. п., т. к. во время заливки вам придётся перемещаться в помещении, таская раствор и пр.

Трубы, подводящие теплоноситель к коллектору, желательно теплоизолировать толщиной 6-9 мм. И если таковые трубы пластиковые, то их желательно “прятать” в плинтусах, штробах, шахтах, в каналах, сделанных в теплоизоляции пола. Открытая прокладка допустима там, где исключены механические и прочие повреждения, в том числе и прямыми солнечными лучами.

Перед бетонированием нужно сделать (на бумаге) схему уложенного трубопровода с точным указанием осей труб, — чтобы при дальнейших работах не повредить трубу (например, нужно будет просверлить в полу). Для крепления строительных конструкций к полу в стяжке устанавливаются пробки, дюбели или закладные детали.

Сколько в теплом полу стяжек?

Вопрос может показаться странным, но дело в том, что стяжек в бетонной системе теплого пола может быть (и чаще именно так и есть) две:

1) черновая, которая является основанием для теплого пола, на неё укладывается утеплитель. Черновая стяжка заливается на подготовленный грунт. Вместо черновой стяжки может быть плита перекрытия, но поверхность плиты всё равно нужно подготовить так, как если бы это была стяжка;

2) стяжка самого теплого пола, которая заливается поверх труб.

Важно! Эту стяжку можно заливать только после того, как вы убедитесь, что трубопровод держит давление!

Итак, как делается стяжка для теплого пола?

Я не стану здесь повторять, как устроен теплый пол, из чего состоит «пирог» теплого пола, об этом есть статья Устройство водяного теплого пола с бетонной стяжкой.

Здесь приведу рекомендации  по устройству бетонной стяжки для тёплого водяного пола.

Состав раствора

Смесь для стяжки теплого пола может содержать в себе не только стандартные, но и дополнительные ингредиенты. При этом нет жесткого и четкого указания на их общее количество. Специальными компонентами могут выступать пластификаторы, катализаторы, укрепители состава. Стоит отметить, что общий состав будет зависеть от того, какой именно вариант стяжки выбран для выполнения.

Для жидких смесей заливки характерен классический вариант замешивания, куда входит кроме цемента еще и песок. Пропорции содержания в растворе – 1 к 3. Как только в смесь добавляется определенное количество воды, должна получиться однородная жидкая масса. Можно добавить в итоговый раствор пластификаторы. Гипс не используется в таких смесях по той причине, что система имеет высокую гигроскопичность.

Если готовиться большое количество смеси для заливки стяжки над теплым полом, в работе лучше применить бетономешалку, позволяющую получить однородность компонентов. Сам процесс приготовления в таком случае будет менее затратным по времени.

Для полусухих смесей для стяжки теплого водяного пола состав несколько отличается. К тому же подготовка раствора выполняется в два этапа. Первоначально смешиваются два компонента – песок и цемент в соотношении 2 к 3. То есть на 10 кг цемента потребуется 1 кг песка. В это после тщательного перемешивания добавляется фиброволокно. На аналогичный размер смеси потребуется порядка 15 грамм добавки. На полученный объем смеси для заливки теплого пола доливается 4 литра воды. Вода должна домешиваться постепенно порциями, чтобы в итоге получить однородную массу. То, что получилось, должно отстояться в течение 20-30 минут, после чего домешивается вторая порция для итогового раствора – песок, вода и фиброволокно, в соотношении 20 кг, 4 л, 15 г. То есть, цемент во второй раз уже не используется. Полученная масса и применяется для устройства стяжки над теплым водяным полом.

Произвести расчет нужного количество материалов для стяжки поможет онлайн калькулятор раствора.

Состав стяжки для водяного теплого пола

Важным фактором, который влияет на качество всей работы, является соотношение компонентов смеси. Основу стяжки для водяного теплого пола составляют цемент, песок, вода. Цемент и песок берут в классической пропорции 1:3 (на одну часть цемента добавляют три части песка) и размешивают с водой до жидкого состояния. Соблюдение пропорций позволит залить равномерный по плотности и толщине слой. При заливке жидкой смеси максимально полно заполняются пустоты, масса по всей площади однородной структуры, что положительно влияет на теплопроводность.

Дополнительные компоненты, пластификаторы и фиброволокна, улучшат эксплуатационные качества смеси. Пластификатор удаляет воздух из смеси, улучшает сцепление с трубами. Фиброволокна укрепляют, можно сказать армируют смесь.

В продаже имеются готовые бетонные смеси, например, марки М-200. Работать с ними удобно. На 40кг бетона добавляют 50г фиброволокна, например фирмы REHAU, перемешивают. Смесь сухих веществ засыпают в 13 литров воды, снова тщательно мешают. После этого раствор должен отстояться 25-30 мин. Сократить время на приготовление раствора и добиться идеальной однородности состава поможет бетономешалка.

Контроль качества выполненных работ

Песчано-цементная смесь затвердевает и сохнет в течение 21 суток. Все это время необходимо контролировать поверхность на наличие трещин, масса должна застывать, а не сохнуть. Постоянно обильно смачивают чистой водой всю поверхность. Когда все работы будут выполнены, проводится оценивание качества при помощи следующих процедур: 1. Визуальный осмотр на наличие сколов, трещин, видимых глазом неровностей. 2. Инструментальный контроль. С помощью строительного уровня и нивелира проверяется горизонтальность плоскости пола. 3. Простукивание. Выявляет места, в которых раствор отслоился от чернового основания. В таких местах звук получается глухой, утробный. О хорошем качестве работы говорит чистый звонкий звук.

Итак, ваша стяжка для водяного теплого пола будет идеально ровной, гладкой и прочной, результат будет радовать долго, если вы соблюдали эти условия:

  • качественный раствор (экономить на стяжке нельзя!),
  • контроль уровня заливки (аккуратность и педантичность),
  • последующий уход (регулярное смачивание и осмотр).

Читайте так же:

Укладка обогревательных труб на деревянные конструкции

Деревянные системы используются в основном в домах, где уложен черновой фальшпол. Могут быть модульные и реечные. Модули можно купить в строительных магазинах и собрать дома по инструкции, приложенной к комплекту. Реечную систему можно сделать самостоятельно из ДСП или МДФ толщиной 20 мм. Технология включает следующие работы:

  • Нарезаются рейки шириной 13 см;
  • Основание пола подметается, а затем пылесосится;

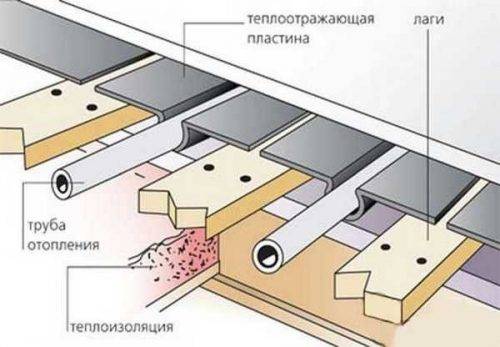

Реечная система.

  • Застилается полиэтиленовой пленкой внахлест с заходом на стены. Швы заклеиваются скотчем;
  • Мелом прорисовывается трасса, по которой пройдут трубы;
  • Поперек лаг раскладываются рейки и фиксируются саморезами. В местах поворота труб они закругляются;
  • На рейки укладываются опорные металлические пластины, которые одновременно служат распределителями тепла — нагреваясь, они отводят тепло от труб и отдают его полу более равномерно. К рейкам пластины крепятся саморезами;
  • Укладываются трубы (их фиксировать не нужно);
  • Вся система закрывается вспененным полистиролом или полиэтиленовой пленкой.

Завершающие работы проводятся по тому же алгоритму, что и при укладке труб на плиты из полистирола.

Подготовка к заливке пола

Стяжку выполняют следующим образом:

  1. На основание для гидроизоляции укладывают полиэтиленовую пленку.
  2. Сверху настилают утеплитель. Обычно используют экструдированный пенополистирол 5-10 сантиметровой толщины или задействуют тонким слоем вспененный полиэтилен с теплоотражающей фольгой. В хорошем утеплителе отражающий алюминиевый слой покрыт приклеенным полиэтиленом. Если же этого нет, то щелочь, содержащаяся в цементе, в скором времени разъест теплоизолятор.
  3. Далее, чтобы сделать теплые заливные полы, укладывают основу для крепления труб и монтажную сетку с ячейками 10 или 15 сантиметров для армирования стяжки. Иногда используют специальное основание с каналами для прокладки труб, прежде чем сделать укладку теплого пола под стяжку.
  4. Монтируют контуры отопления, используя трубы из полипропилена или металлопластика диаметром 20 миллиметров. Поверх труб для дополнительного армирования и с целью защиты от трещин настилают еще один слой монтажной сетки.
  5. Чтобы теплый заливной пол был ровным, предварительно устанавливают маячковые профили. Промежуток между ними не должен превышать длину правила. Маячки крепят чаще всего с помощью саморезов, выставляя их строго по уровню. Начинают установку с самой высокой точки помещения.
  6. После этого выполняется заливка пола под теплый пол подготовленной смесью. Толщина стяжки над уровнем труб должна составлять 3-7 сантиметров, что позволит теплу равномерно распространяться по поверхности.

Как сделать стяжку для теплого пола, детальное видео:

Технология укладки

Процесс заливки напольной плиты может отличаться для помещений разного назначения и планировки. Общая схема укладки стяжки состоит в нескольких этапах:

  • уборка пола вплоть до очистки бетонного основания;
  • заливка выравнивающей стяжки. Если напольная плита будет неравномерной по толщине, она может преждевременно разрушиться из-за перепадов температур по своему объему;
  • укладка пленки (препятствует протеканию раствора на нижние этажи) и слоя пенопласта (повышает эффективность теплоотдачи к верхней части пола). Поверх пенопласта иногда размещают теплоизолирующую (отражающую) пленку;
  • установка выбранной системы отопления;
  • заливка приготовленного заранее раствора. Между стенами и стяжкой необходимо предусмотреть деформационные стыки для компенсации циклов расширения и сжатия. С этой же целью в большой комнате укладывают промежуточные амортизационные швы.

Про марка раствора для стяжки теплого пола читайте ниже.

Стяжка из бетона

Для изготовления теплого пола своими руками можно использовать классический метод – бетонирование. Стяжка из цементно-песчаной смеси после приготовления наносится на основание и образует прочный верхний слой покрытия. Но не стоит забывать, что она будет подвергаться сильным перепадам температур. Это отразится на прочности изделия и быстро раскрошит поверхность. Чтобы избежать такой проблемы, в заливаемой стяжке лучше использовать отсев вместо песка. Это сделает полученный материал прочнее и долговечнее.

Стяжка из бетона

Состав

Чтобы заливка теплого пола была качественной, состав раствора должен соответствовать стандарту и включать в себя:

  • отсев фракцией до 5 мм;
  • цементный состав марки М300 или выше;
  • пластификаторы.

Отсев обладает высокими показателями сцепки и на порядок превосходит по этому показателю песок. Цементная смесь хорошей марки обеспечит надежную прочность, убережет основание от возникновения трещин при нагревании. Пластификатор даст возможность сократить толщину слоя с 5 см до 3 см. А главное – он не позволит стяжке крошиться из-за температурных перепадов.

Пропорции

Теперь, когда вы знаете, чем залить теплый водяной пол, важно узнать, в каких пропорциях это делать. Чтобы правильно приготовить смесь для заливки, ее смешивают в таким образом:

  • 1 часть цемента;
  • 6 частей отсева;
  • 350 мл пластификатора на мешок цементной смеси;
  • воду добавляют, пока не образуется однородный раствор.

Если заливка теплого водяного пола происходит в помещении, площадь которого превышает 40 м2 либо пол сложной конфигурации, лучше прибавить фиброволокно. Оно позволит обойтись в работе без армирующей сетки и поможет равномерно распределить раствор.

Размышляя над тем, как правильно залить теплый пол, и стоит ли использовать для этого цементную стяжку, нужно учесть ряд особенностей. Ее несомненные плюсы – это прочность, долговечность и равномерный нагрев пола. А минусы – это тяжесть и длительность застывания – 3 недели. Поэтому, если монтаж требуется провести в кратчайшие сроки, этот метод вам не подойдет.

Особенности укладки стяжки при установке водяного пола

Главное отличие выполнения монтажа стяжки в этом случае состоит в необходимости создания деформационных швов. В свою очередь, процесс работы незначительно усложнен. Создание дополнительных деформационных швов на ограждающих конструкциях необходимо только тогда, когда помещение не превышает по своей площади 15 кв.м. Причем вдоль всей нижней области стены монтируют амортизационную полосу, компенсирующую растяжение стяжки, если температура будет слишком высокой.

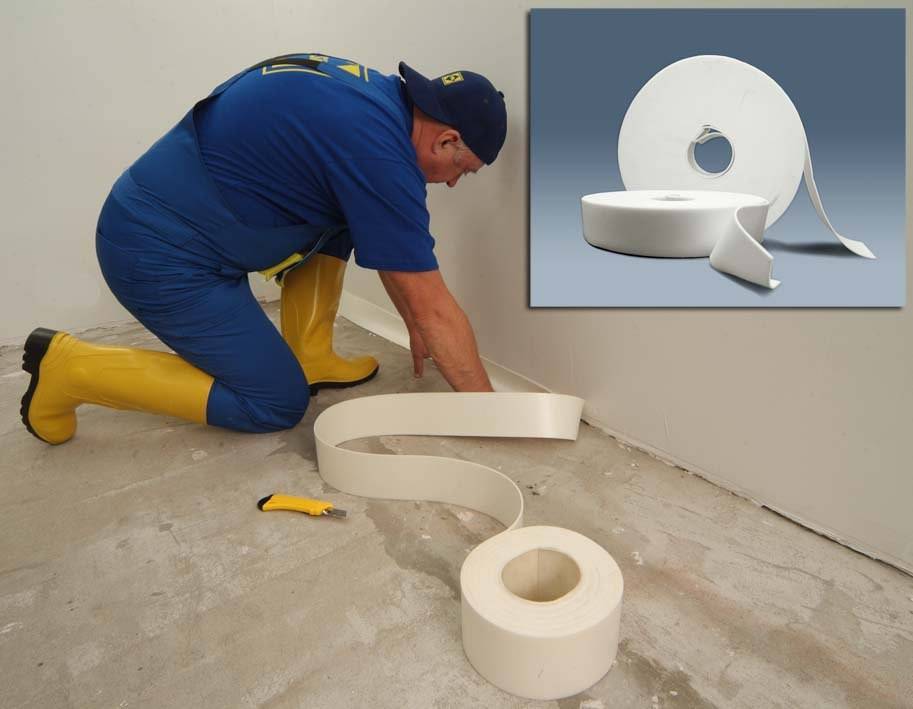

Демпферная лента

Установка данной системы в комнате с большой площадью требует создания дополнительных швов. Также задействуется демпферная лента, благодаря которой и происходит соответствующая компенсация растяжения. В то же время она является и теплоизоляционной, поскольку тщательно покрыта фольгой, и потому отталкивает поступающее тепло.

Состав самодельного раствора для тёплого водяного пола.

Самодельных составов для тёплого водяного пола существует несколько, а вернее пять основных, в которые добавляется или меняется всего одно составляющее, а может включаться всё ниже перечисленное:

  1. Граншлак (гранулированный шлак);
  2. Песок;
  3. Фибра*;
  4. Пластификатор;
  5. Всё вместе;

Но изначально в состав входит цемент и песок. Цемент можно брать любой марки, только стоит помнить, что количество цемента от взятой марки будет варьироваться. И с этого места по подробнее!
Самым популярным цементом* который добавляют в состав для устройства стяжки по тёплому водяному полу, является цемент марки 300 (М 300). М 300 означает, что цемент может выдерживать 300 кг давления на один метр квадратный высохшего состава. Но это не только из за этого. Просто цемент марки 300 самый ходовой и его с лёгкостью можно купить в магазине. Если вы возьмёте цемент марки 200 или 400, это тоже ничего, по техническим характеристикам они не отличаются вообще, ну кроме выдерживаемого давления на 1м². Вы только сами подумайте, это что у нас в квартире может так давить на стяжку больше 200 кг на 1 м² ? Только слон!

Состав раствора в который входит гранулированный шлак — нужно в ёмкость положить 1 порцию цемента (М 300-М 400), 3 порции песка и 2 порции граншлака. Если взять цемент марки М 200, то тут понадобится 2 равных порции песка цементу и 2 порции шлака. Взяв цемент марки 500, песка можно будет положить 4 и 3 порции граншлака.

Состав для раствора тёплого пола из песка и фибры — Как всегда возьмём 1 порцию цемента М 300 и четыре порции песка, а вот фибры положим 700 грамм на 1 м³ раствора. Фибра должна быть длинною 12 миллиметров. Если мы возьмём цемент марки М 400, то песка можно будет добавить на одну порцию больше и соответственно взяв цемент М 500, состав раствора получится 1:6.

Состав раствора из цемента, песка, граншлака и пластификатора — тут в состав всё ложится согласно параметров которые мы выше перечислили, только добавляется ещё пластификатор, который крупные и угловатые частицы гранулированного шлака, сделает более лояльными друг к другу, и раствор будет лучше растягиваться. Пластификатор добавляется согласно параметров указанных на упаковке. Как правило это 50-150 грамм пластификатора на один куб смеси для тёплого пола.

Состав раствора ” Всё включено” — это будет матёрый раствор для тёплого пола. В него можно напихать всё что было выше перечислено согласно пропорциям и заявленной марки цемента, а также положить металлическую или пластиковую армирующую сетку*, что сделает сам состав, а позже бетонную стяжку, зубодробильной!
Абсолютно все составы раствора потребуют воды на 1 м³, не меньше чем 210-230 литров.

Основной уход и меры безопасности

В момент смешивания смеси на минеральной основе с водой, можно наблюдать щелочную реакцию. При попадании готового раствора на тело, могут появиться покраснения. Для работы со смесью рекомендуется использовать защитные перчатки и очки. При попадании в глаза, необходимо промыть их большим количеством воды и немедля обратиться в больницу. Необходимо придерживаться приложенной инструкции касательно техники безопасности при работе с подобными материалами

Следует использовать инструменты с особой осторожностью. Детям вход на строительную площадку должен быть закрыт. Влажная или сухая уборка проводится без изменений

Верхний слой напольного покрытия отталкивает пыль, поэтому его крайне легко мыть. Для уборки можно использовать как моющие пылесосы, так и паровые швабры. Никаких специальных моющих средств не требуется

Влажная или сухая уборка проводится без изменений. Верхний слой напольного покрытия отталкивает пыль, поэтому его крайне легко мыть. Для уборки можно использовать как моющие пылесосы, так и паровые швабры. Никаких специальных моющих средств не требуется.

Итоги

Стяжка для теплого пола (водяного или электрического) может быть мокрой или полусухой. Мокрая — это традиционный состав из цемента, песка и воды. Полусухая стяжка — когда к цементу и песку добавляют пластификаторы и армирующие добавки. В результате раствор для теплого пола приобретает большую прочность, становится более пластичным и заполняет малейшие пустоты, меньше впитывает влагу. При высыхании также уменьшается образование трещин, стяжка становится более однородной и обладает большей теплопроводностью.

Вывод: применение пластификаторов при заливке теплого пола крайне желательно.
