Размеры и вес профильной трубы

Особенности эксплуатации профильных конструкций

  1. Ключевое требование к профильным конструкциям, как и к любым другим сооружениям, – соответствие уровню расчетных нагрузок. При превышении нормативных показателей многократно повышается риск деформации и даже разрушения профтрубы.
  2. Пластиковый профиль не требует особого ухода, он легко очищается как обычной водой, так и специализированными моющими средствами, а при желании может многократно окрашиваться.
  3. Нержавеющие профили окрашивать нет необходимости, а значит, их можно оставить в первозданном виде. Профильные трубы из оцинковки и черной стали требуют дополнительной и системной обработки защитными антикоррозийными составами и краской по металлу.

Упаковка, транспортировка и хранение профильных труб

Профтрубы реализуются как штучно, так и связанными стальной проволокой упаковками весом, как правило, до 9 тонн. При транспортировке и хранении желательно избегать воздействия атмосферных осадков, а пластиковый профиль нужно защищать еще и от солнца.

Какую нагрузку выдерживает профильная труба

Нагрузка, которую выдерживает профильная труба, зависит от ее сечения, толщины стенки и характеристик стали, из которой ее изготовили. Также влияет и способ изготовления. Но все эти факторы учитывают только когда рассчитывают каркасы для зданий, пролеты мостов, фермы перекрытий и т.д. В менее ответственных конструкциях обычно ограничиваются тем, что оценивают уровень нагрузки, который может воздействовать на сооружение, а трубу берут примерно с 20% запасом по прочности. Это страховка «на всякий» случай.

Размер профильной трубыМаксимальная нагрузка (в кг) на пролет длиной
1 метр2 метра3 метра4 метра5 метров6 метров
40*40*27091737235165
40*40*39792319646216
50*50*21165286120613114
50*50*31615396167844319
60*60*21714422180935026
60*60*323935892501296935
80*80*34492111047825214482
100*100*374731851803430253152
100*100*492172283990529310185
120*120*41372633341484801478296
140*140*419062473620691125679426

Несколько слов о нагрузках. Тут действует простой принцип: лучше перестраховаться и взять более «выносливую» трубу, чем переделывать все заново. Поэтому сбор нагрузок — очень важный этап в выборе сечения профильной трубы. В частном домостроении обычно из стального профиля делают каркас для сарая, беседки, навеса. В таких случаях надо учитывать массу снега. Именно он обычно становится причиной разрушений.

Размер прямоугольной трубыМаксимальная нагрузка (в кг) на пролет длиной
1 метр2 метра3 метра4 метра5 метров6 метров
50*25*26841676934166
60*40*31255308130663517
80*80*219114712021055831
80*40*326726582811468143
80*60*3358388438019911262
100*50*454891357585309176101
120*80*378541957846455269164

Из профильной трубы еще варят арки или перголы, каркасы для подпорных систем, собирают заборы. С арками надо вообще быть аккуратными. Они же обычно делаются под растения. При расчете к массе стволов/ветвей добавляйте еще снеговую нагрузку. А в летний период стоит учитывать зеленую массу и ветер. В таком сочетании нагрузки тоже не слабые.

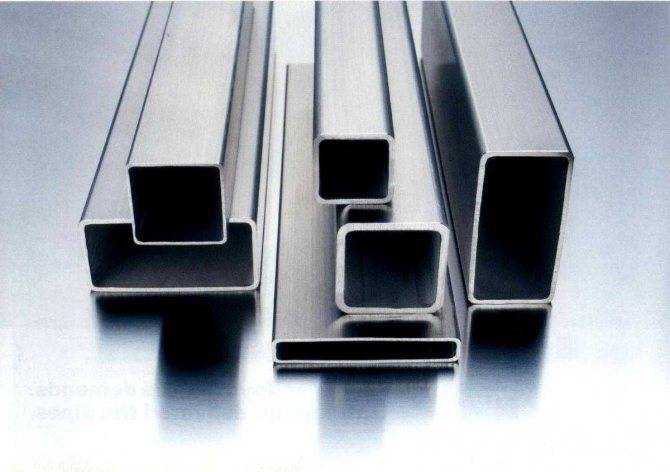

Стальная профильная труба – квадратная или прямоугольная, характеристики

В наше время стальная профильная труба получила широкое распространение. Из нее изготавливают – беседки, опорные детали, делают каркасы остановок для общественного транспорта, перила, скамейки и многое другое. Самая востребованная область применения стальных профтруб находит свое отражение в сфере строительства при установке конструкций из металла и постройке зданий.

Большие возможности выбора типов профтруб из стали дает возможность изготовить подходящую конструкцию для нужных задач.

Стальная профтруба отличается сечением с 4-мя ребрами жесткости. Невзирая на то, что весит такое изделие совсем не много, нагрузки оно может выдержать очень большие.

Их применение

Применение профильных стальных труб отличается широтой масштабов. Бесспорно, самая основная сфера использования профильных трубопрокатных материалов – это строительство. В современных строительных конструкциях такой тип трубопрокатного сортамента применяется повсюду.

Их применение отличается следующими преимуществами:

  1. Почти на четверть экономиться металл, если сравнить со строительством металлопостройки с применением двутавра.
  2. Простая установка и небольшое время, затраченное на строительство каркаса и сооружения.
  3. Такая металлическая конструкция более стойкая к образованию коррозийных проявлений, если сравнить ее с остальными вариантами трубопроката. А холодногнутые профтрубы успешно заменяют двухтавровую балку, уголки и швеллер.

Технические характеристики

Рассмотрим главные технические характеристики профильной стальной трубы:

  • Вид профиля. Главные его типы: квадратный, прямоугольный и овальный. Этот критерий определяет разделение трубопрокатного профиля в общем ассортименте.
  • Геометрические габариты. Для прямоугольных видов это ширина и высота. А также протяженность каждого отрезка.
  • Толщина стенок. Довольно значимая деталь, потому, что именно она определяет сферу дальнейшего использования.
  • Масса. Не менее значимая оценка, определяющая качественный уровень товаров. Посредством веса и геометрических размеров можно узнать толщину стенок. Это становиться очень полезно в ситуациях, когда возможность доступа к замерам отсутствует.

Описывая стальные профтрубы, необходимо отметить, что их сортамент определяет ГОСТ 8639-82. В указанном документе выделяют три главных типа профиля:

  • Холодногнутые.
  • Горячекатаные.
  • Электросварные.

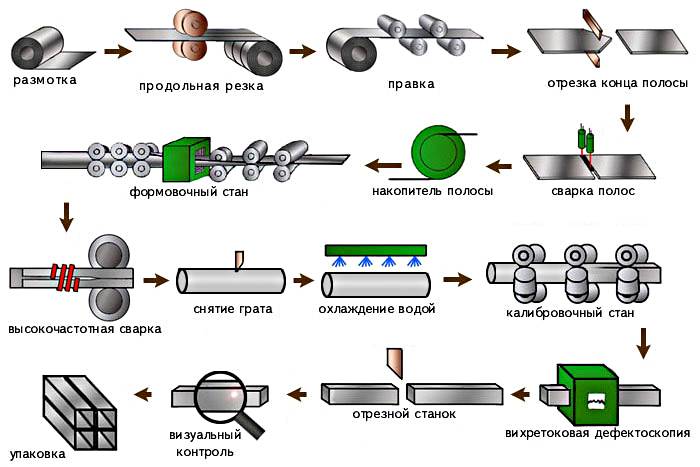

Два первых относится к бесшовным, а третий выпускается из листового материала с использованием сварных технологий.

Следует заметить, что любая характеристика трубы зависима от ряда остальных ее показателей. По этим причинам, можно сделать вывод – наличие таблицы соответствующих расчетных значений ГОСТа, дает возможность легко узнать насколько высокий уровень качества у того или другого производителя.

Стальная профильная труба – квадратная или прямоугольная, характеристики Свое применение стальная профильная труба нашла повсеместно благодаря своим свойствам, будь это оцинкованная профтруба или электросварная, прямоугольного или квадратного сечения

От чего зависит вес?

Указанные изделия могут иметь стенки толщиной от 1 мм до 1,4 см. Соответственно, чем она грубее, тем больше весит изделия. Кроме того, размер определяет сферу ее применения.

Например, трубы с толщиной в 1 см и более могут использоваться в качестве опорных элементов. Они очень прочны, не деформируются, отлично выдерживают динамические и механические нагрузки.

Вторым параметром является сечение изделия. Так, наименьший показатель составляет 1 см. Однако на рынке представлены виды и в 15 см. Максимальный размер достигает 18 см.

При этом размер ее стенок являются взаимозависимыми показателями. Если сечение максимальное, то для сохранения прочности изделия, необходимы максимально толстые стенки. Соответственно, вес будет значительным.

Свойства профильных труб и сферы их применения

Физические характеристики труб – это прочность на изгиб, малый удельный вес, хорошая сопротивляемость разного рода нагрузкам.

Благодаря данным особенностям профильные трубы достаточно широко используются в строительной сфере, мебельной промышленности и разных отраслях машиностроения.

Труба профильная квадратная размеры и форму может иметь совершенно различные, так что и конструирование, и монтаж ее не вызывает сложностей ни на плоских поверхностях, ни в процессе сочленения элементов конструкции между собой, поэтому с их помощью возможно создание различной сложности металлических конструкций.

В строительстве профильные трубы чаще всего применяются в сооружении несущих облегченных конструкций, площадок самого разного назначения, металлических опор и брусьев, в создании таких трубопроводов, к которым не предъявляются какие-то специальные требования (к примеру, для прокладывания кабелей).

Как прямоугольная, так и квадратная труба в изготовлении мебели применяется для создания прочных каркасов. Относительно легкий вес, удивительная прочность и разнообразные размеры трубы профильной делают ее практически незаменимым материалом при использовании в автомобильной промышленности и при конструировании средств наружной рекламы.

Что же касается рекламы, здесь этот материал, пожалуй, является наиболее востребованным.

Чтобы соединить элементы конструкций из данной разновидности проката, можно использовать один из указанных способов:

  1. Применить один из видов сварки.
  2. Воспользоваться винтовыми соединениями.

Такие конструкции менее металлоемки (примерно на 25-30%), а это позволяет значительно сэкономить как на стоимости металла, так и на существенно более легких фундаментах.

Физико-механические свойства профильных труб

Размеры одних из наиболее распространенных видов профильных труб

Подобные изделия применяют также в качестве металлического бруса – благодаря имеющимся четырем ребрам жесткости, а также небольшой массе, которая не влияет или влияет несущественно на прочность изгиба, изделие может весьма широко использоваться в строительстве.

При изгибании бруска основная нагрузка приходится на крайние участки, а это означает, что у металлического бруса в данном случае сердцевина сильным деформациям не подвержена. Именно благодаря этому с большим успехом применяются и профильные трубы – размеры которых выбираются в соответствии с планируемой сферой их применения.

Благодаря выигрышу в отношении массы труб возможно существенно сэкономить на опорных материалах, а это, в свою очередь, дает возможность использовать и усложненные конструкции. Обычно профильные трубы изготавливаются из стали, но при необходимости может быть использован и другой схожий по характеристикам металл.

Но не только прочностные характеристики труб заслуживают внимания – достойна рассмотрения и экономичность этого вида труб (по сравнению с обычными она может составить около 25 процентов), а кроме того, именно прямоугольную трубу удобно прокладывать по плоским поверхностям.

Выбирая профильные трубы для возведения различного типа конструкций, обязательно проверяйте их качество, исходя из веса изделий.

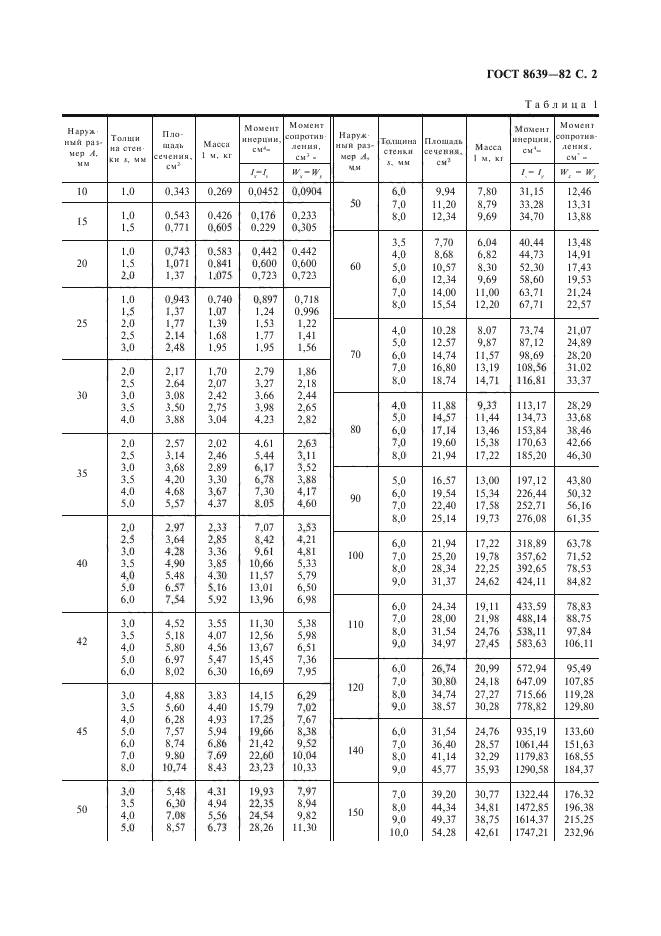

Значение веса того или иного типоразмера профильной трубы можно найти в специальных таблицах. Затем, сверив реальный вес метра профильной трубы с весом согласно ГОСТ, можно определить, насколько качественны приобретенные трубы. Если реальный вес при заданных размерах трубы будет меньше положенного, значит недобросовестный производитель сэкономил на металле и ослабил тем самым несущую способность трубы.

3 Формульный расчет массы прямоугольных и квадратных труб

Чтобы установить максимально точно, какую массу имеет труба профильная (вес 1 метра такого изделия), необходимо принять во внимание объем металла, который был потрачен на производство конструкции. Для этого сначала рассчитывают площадь поперечного сечения трубы, а затем, полученную величину умножают на протяженность отрезка металлопроката

Теперь, когда объем использованного металла известен, его следует умножить на плотность материала, служащего сырьем для выпуска трубы. Итогом последней операции будет теоретическая масса готового изделия

Важно учесть – разные марки стали имеют различные показатели плотности, которые могут весьма значительно отличаться друг от друга

Кроме того, конфигурация геометрически правильной профильной трубы, задуманной теоретически, никогда не соответствует ее реальной форме, получающейся на практике. “Безупречная” форма, например, не предполагает наличия в изделии скругленных углов внутреннего и внешнего радиуса, по теории они могут быть только прямыми, и никак иначе.

Учитывая все изложенное выше, можно сделать вывод – реальная и расчетная масса метра профильного изделия в любом случае будут отличными друг от друга (иногда незначительно, а в некоторых случаях очень существенно). В связи с этим формульная схема расчета не рекомендуется для расчета веса при сооружении сложных и ответственных конструкций.

Давайте на конкретном примере посмотрим, как выполнить расчет массы метра квадратной трубы с толщиной стенок 3 мм и сторонами 60х60 мм по формуле: М.П. = S*2*(А+В)*ρ, где:

  • А и В – это показатели длины сторон, выраженные в метрах;
  • S – толщина (также в метрах);
  • Ρ – плотность стали в килограммах на кубический метр (обычно принимается ее среднее значение равное 7850).

Подставляем в указанную формулу известные нам значения и получаем:

М.П. = 0,003*2*(0,06+0,06)*7850 = 5,65 кг.

Полученные килограммы и являются массой одного метра погонного квадратного профильного изделия со сторонами 60 мм. Если сравнить данный показатель с табличными данными (5,25 кг), мы увидим, что разница между ними получится 0,4 кг.

Вес

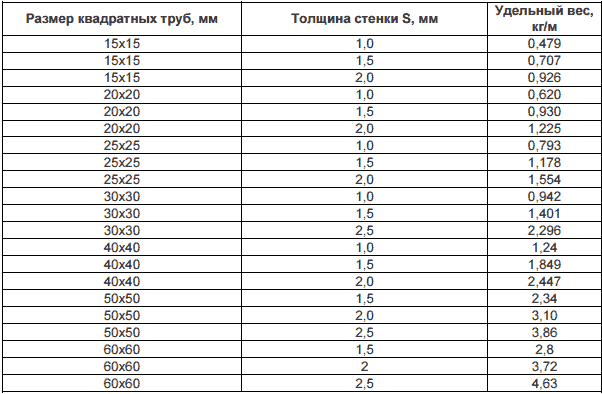

Таблица № 1 веса стальных профтруб.

№ п/пПараметры.

Профильные квадратные трубы

Длина

Масса метра/пог.
115х15х1.00, 478
215х15х1.20,500
315х15х1.50,600
420х20х1.20,680
520х20х1.50,840
620х20х21,09
725х25х1.20,870
825х25х1.51,06
925х25х21,38
1030х30х1.51,30
1130х30х1.51,60
1240х40х1.51,79
1340х40х22,30

2,80

1440х40х2.53,33
1540х40х34,20
1640х40х43,60
1750х50х2,53,65
1860х60х23,58
1980х80х312 м7,12
20100х100х312 м9,01

  Вес профтрубы будет зависеть от ее длины и толщины стенки. Данный момент необходимо учитывать при их выборе. Видео: представлены виды и типы профильных труб и их технические характеристики. Просмотр данного видео поможет определиться в выборе профтруб именно для вашей ситуации. Вес необходимо учитывать про сооружении массивных металлоконструкций, если это ваш случай, то используйте наши таблицы.

Таблица № 2 веса стальных профильных труб.

№ п/пПараметры

Профильные прямоугольные

Длина

Масса метра/пог.
120х10х1.20, 500
225х10х1.50,600
328х25х1.20,930
430х15х1.50,950
540х20х1.51,30
650х25х21,66
760х30х22,64
880х40х23,50
9100х50х312 м6,50
10100х50х412 м8,69
11120х60х312 м11,40
12120х60х412 м10,55
13140х60х212 м11,80
14140х60х512 м14,58
15150х100х512 м18,4
16160х80х512 м17.69
17160х120х512 м20,80
18180х100х612 м24.69
19200х120х512 м23.98
20230х160х612 м46,11

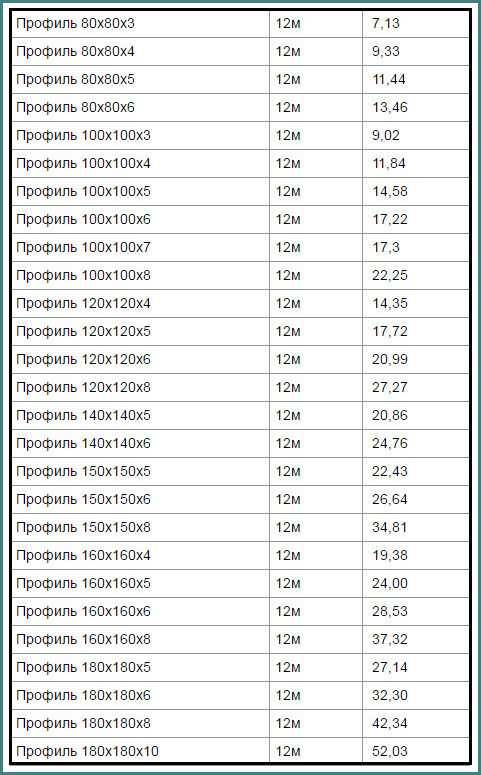

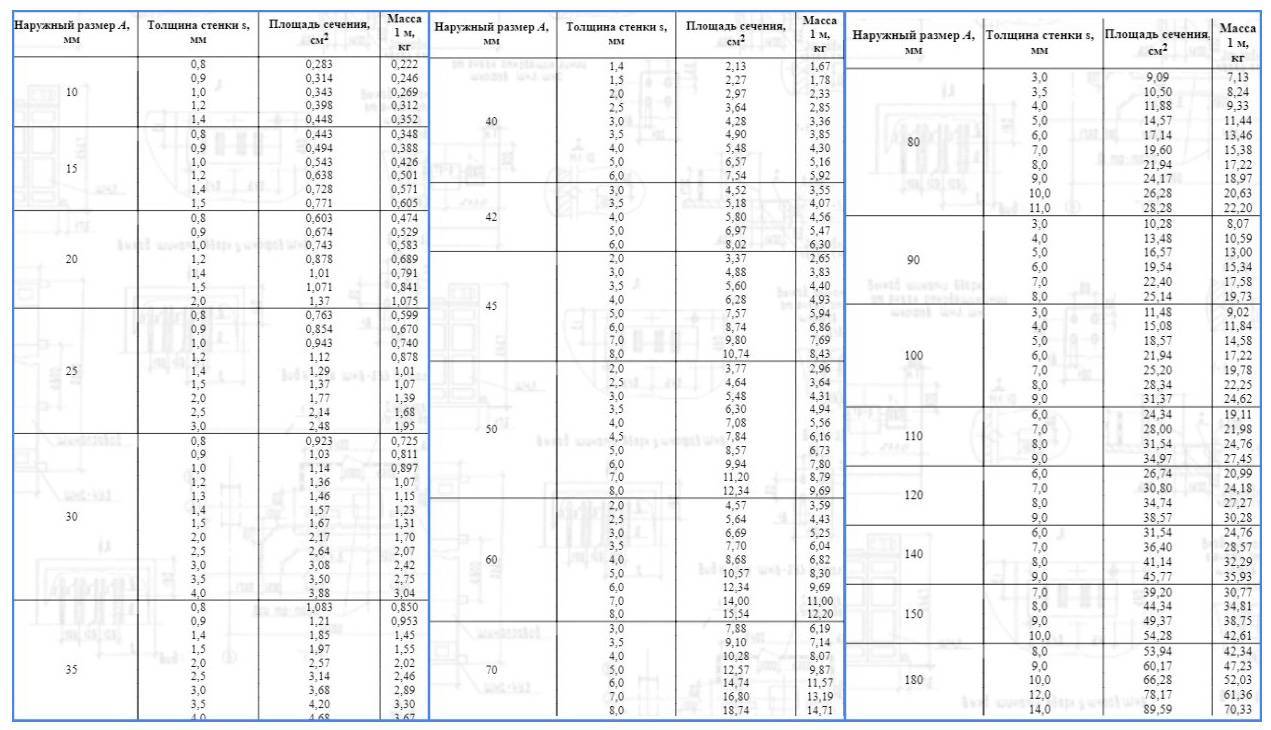

Размеры квадратной профильной трубы и вес погонного метра

Труба квадратного сечения идет чаще на стойки, из нее собирают несущий каркас, а перемычки делают из прямоугольной. К такому каркасу проще крепить материалы (любые). А еще, при прочих равных, прочность на изгиб у квадратной профильной трубы выше. Она сравнима с показателями двутавровой балки. Но сопротивление скручивающим нагрузкам у круглой трубы намного выше. Так что это надо учитывать.

Но чтобы не было проблем, надо выдерживать рекомендованные размеры профильных труб. Как уже говорили, все размеры (сортамент) прописаны в ГОСТах. Там же указана возможная толщина стенки. У труб малого размера — от 10 до 35 мм в диаметре — толщина от 0,8 мм до 5 мм. Но у труб со стороной 10 мм и 15 мм стенки не толще чем 1,5 мм. Дальше идет постепенное увеличение минимального размера. Например, у 40*40 мм есть самая тонкая стенка 1,4 мм, у 45*45 мм уже тоньше 3,0 мм стенки нет. Та же тенденция соблюдается и дальше. Чем больше размер профильной трубы, тем толще стенки.

Размер в ммВес одного метра, кгРазмер в ммВес одного метра, кгСечение профильной трубы в ммВес одного метра, кгСечение профильной трубы в ммВес одного метра, кгСечение профильной трубы в ммВес одного метра, кгСечение профильной трубы в ммВес одного метра, кг
Труба квадратная 10х10х0,80,222Труба квадратная 30х30х0,80,725Профильная квадратная труба 40х40х3,53,85Профильная квадратная труба 60х60х23,59Профильная квадратная труба 90х90х38,07Профильная квадратная труба 150х150х938,75
10х10х0,90,24630х30х0,90,81140х40х44,3060х60х2,54,4390х90х410,59150х150х1042,61
10х10х10,26930х30х,10,89740х40х55,1660х60х35,2590х90х513,00Профильная квадратная труба 180х180х842,34
10х10х1,20,31230х30х1,21,0740х40х65,9260х60х3,56,0490х90х615,34180х180х947,23
10х10х1,40,35230х30х1,31,15Профильная квадратная труба 42х42х33,5560х60х46,8290х90х717,58180х180х105,03
Труба квадратная 15х15х0,80,34830х30х1,41,2342х42х3,54,0760х60х58,3090х90х819,73180х180х1261,36
15х15х0,90,38830х30х1,51,3142х42х44,5660х60х69,69Профильная квадратная труба 100х100х39,02180х180х1470,33
15х15х10,42630х30х21,7042х42х55,4760х60х711,00100х100х411,84Трубы квадратные специальных размеров
15х15х1,20,50130х30х2,52,0742х42х66,360х60х812,20100х100х514,5832х32х43,30
15х15х1,40,57130х30х32,42Профильная квадратная труба 45х45х22,65Профильная квадратная труба 70х70х36,19100х100х617,2236х36х43,80
15х15х1,50,60530х30х3,52,7545х45х33,8370х70х3,57,14100х100х719,7840х40х22,33
Труба квадратная 20х20х0,80,47430х30х43,0445х45х3,54,4070х70х48,07100х100х822,2555х55х34,78
20х20х0,90,529Труба квадратного сечения 35х35х0,80,8545х45х44,9370х70х49,89100х100х924,6265х65х610,63
20х20х10,58335х35х0,90,95345х45х55,9470х70х611,57Профильная квадратная труба 110х110х619,11
20х20х1,20,68935х35х1,41,4545х45х66,8670х70х713,19110х110х721,98
20х20х1,40,79135х35х1,51,5545х45х77,6970х70х814,71110х110х824,76
20х20х1,50,84135х35х22,0245х45х88,43Профильная квадратная труба 80х80х37,13110х110х927,45
20х20х21,07535х35х2,52,46Профильная квадратная труба 50х50х22,9680х80х3,58,24Профильная квадратная труба 120х120х620,99
Труба квадратная 25х25х0,80,59935х35х32,8950х50х2,53,6480х80х49,33120х120х724,16
25х25х0,90,67035х35х3,53,3050х50х34,3180х80х511,44120х120х827,27
25х25х10,74035х35х43,6750х50х3,54,9480х80х613,46120х120х930,28
25х25х1,2087835х35х54,3750х50х45,5680х80х715,38Профильная квадратная труба 140х140х624,76
25х25х1,41,01Профильная квадратная труба 40х40х1,41,6750х50х4,56,1680х80х817,22140х140х728,57
25х25х1,51,0740х40х1,51,7850х50х56,7380х80х918,97140х140х832,29
25х25х21,3940х40х22,3350х50х67,8080х80х1020,63140х140х935,93
25х25х2,51,6840х40х2,52,8550х50х78,7980х80х1122,20Профильная квадратная труба 150х150х730,77
25х25х31,9540х40х33,3650х50х89,69140х140х834,81

В таблицах также указан вес погонного метра профильной трубы каждого размера. Он нужен не только для того, чтобы можно было рассчитать нагрузку на транспорт. Используя эти данные можно проконтролировать толщину стенки. Вы можете взвесить кусок трубы, высчитать вес погонного метра, а потом сравнить с нормативом. Если данные близки, все нормально. Если реальный вес получился гораздо меньше, толщина стенки меньше заявленной. Правда, в таблице указан вес при плотности стали 7,85 г/см². Если плотность стали трубы меньше, это надо будет учитывать.

Табличный расчет квадратной и прямоугольной профильной трубы

В современном строительстве и производстве разнообразных конструкций сегодня широко используется такой материал, как квадратные и прямоугольные профильные трубы. Применяются они как для возведения крупных объектов (каркасов для больших тепличных комплексов, торговых центров, рыночных павильонов, накрытий для спортивных площадок и др.), так и в частном строительстве (при установке заборов из профнастила, формирования каркасов хозяйственных строений, навесов для хранения сельхозпродукции и т.д.) Такие профильные трубы имеют разные инженерно-конструктивные параметры и характеристики, одной из ключевых является вес погонного метра.

Труба квадратная стальная может быть, как бесшовныой (изготавливается из слитков, или трубных заготовок), так и сварной.

Зачем рассчитывать вес погонного метра профильной трубы?

Профильная труба — надежный, крепкий, прочно свариваемый материал. Зачем же еще рассчитывать показатели веса ее погонного метра? На самом деле это является непреложным инженерным принципом: перед тем, как возводить любую конструкцию необходимо рассчитать все ее параметры, в том числе и силу, с которой она будет давить на грунт, фундамент или на другую конструкцию.

Металлические же трубы имеют весьма большую массу, значит, будут создавать сильную весовую нагрузку как на сопричастные элементы конструкции, так и на все строение в целом.

Даже сваривая обычный каркас для небольшого сарайчика или зернохранилища для использования в приусадебном хозяйстве, можно создать слишком тяжелую конструкцию. Излишний вес последней в дальнейшем может не выдержать слишком слабый фундамент, например, во время сильного ветра. Поэтому стоит серьезно отнестись к расчетам общего веса строений, каркас которых изготовляется при помощи сваривания профильных металлических труб. Кроме того, общий вес каркаса сильно влияет и на сварные соединения между самими трубами, следовательно от корректности расчетов зависит и прочность соединения между ними.

Таблица перевода размерных параметров профиля в его весовые показатели

Схема сварки стальных труб.

Проще всего рассчитать показатели веса погонного метра той или иной трубы, используя существующие в интернете калькуляторы. Введя в соответствующие окна интерфейса размерные показатели используемых труб, можно через пару секунд получить точнейший расчет их веса. Удобство использования таких калькуляторов состоит еще и в том, что при их применении можно учесть параметры материала, из которого изготовлен профиль. Однако, может случиться так, что на месте строительства, к примеру, на приусадебном участке, у вас не будет ни компьютера, ни интернета. В таком случае очень пригодиться таблица перевода размерных параметров профиля в его весовые показатели.

Такие таблицы существуют для разных видов металлопрофильных труб. Приведем здесь две таблицы, рассчитывающих весовые показатели для самых распространенных видов профильных сечений: квадратного и прямоугольного. В вертикальном ряду слева приводятся размеры сторон в миллиметрах, а в верхнем горизонтальном — толщина стенок тоже в миллиметрах. Внутри таблицы приводится масса погонного метра в килограммах.

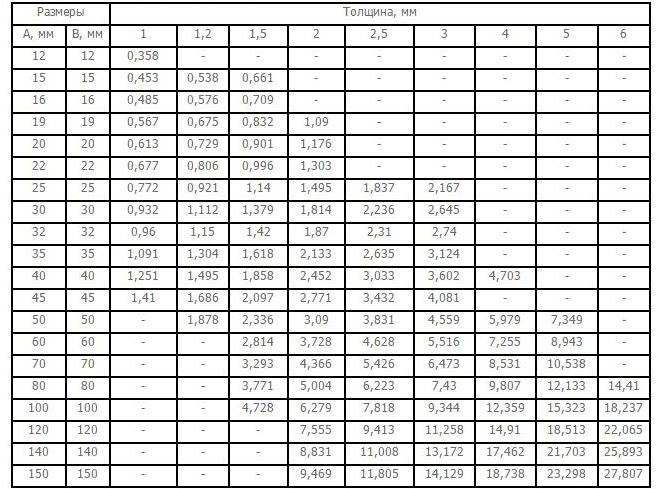

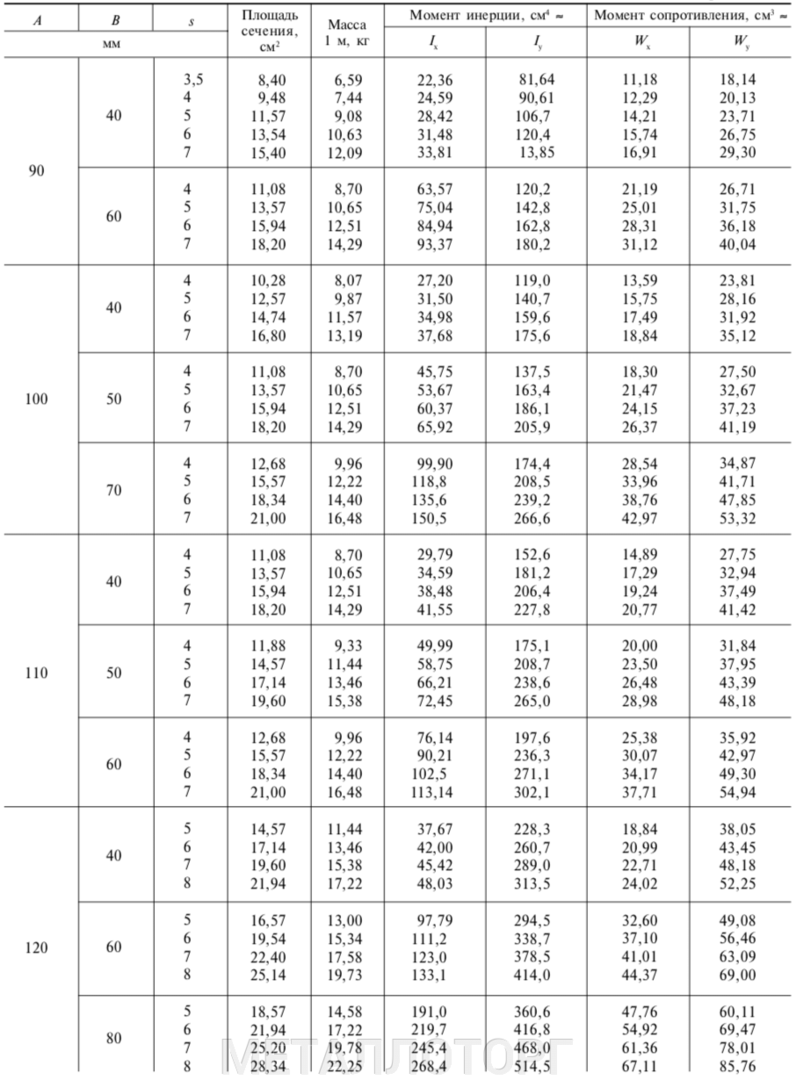

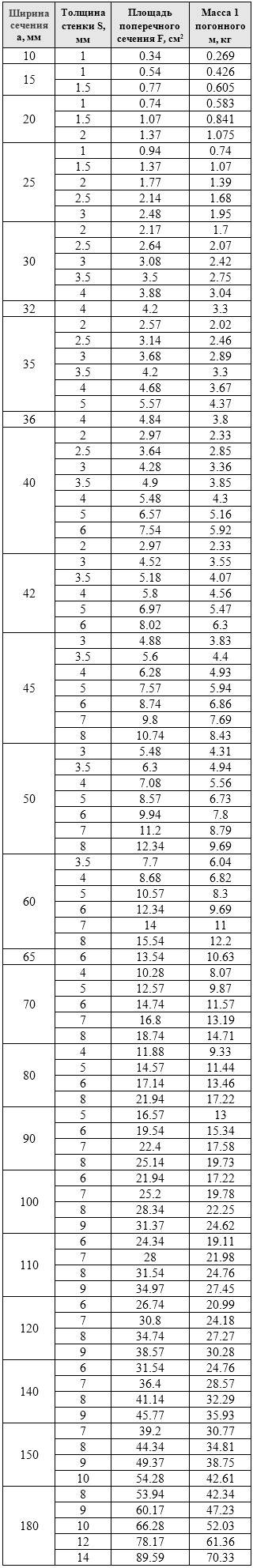

Таблица 1. Расчет массы погонного метра квадратной профильной трубы в зависимости от длины стороны сечения профиля и толщины его стенки.

Таблица 2. Расчет массы погонного метра прямоугольной профильной трубы в зависимости от длин сторон сечения профиля и толщины его стенки.

Как видим основными параметрами, по которым производятся расчеты, являются длина стенки поперечного сечения профиля и ее толщина. Кроме того, во время получения тех данных, которые нам уже в готовом виде предоставлены в таблицах, использовалась такая важная физическая величина, как удельная плотность металла. Предоставленные же нам таблицы позволяют без применения сложных физико-математических формул и исчислений узнать необходимую информацию для расчета общих весовых параметров того или иного каркасного элемента строения.

Опытные инженеры знают и в обязательном порядке применяют данные расчеты, а строители-аматоры, возводящие у себя возле частного дома вспомогательные хозяйственные строения или ограждения с использованием металлопрфиля, должны в обязательном порядке помнить о такой характеристике этого материала, как большая масса и удельный вес.

Советы по монтажу профтрубы

Монтаж профильных труб несложен, с ним вполне справится даже новичок. Элементы конструкции могут соединяться посредством сварки либо фитингов:

  1. Для сварки все же потребуются хотя бы минимальные профессиональные навыки. К тому же данный метод подойдет далеко не для всех материалов. Оцинкованную трубу лучше не варить: при нагреве выделяются грозящие отравлением испарения, а кроме того, в месте шва нарушается целостность защитного цинкового слоя, что приводит к преждевременному износу профилированного изделия.
  2. Фитинговое соединение наиболее удобно и позволяет выполнить сборку максимально оперативно. Разнообразные крепежные элементы (пластинки, уголки, хомуты, зажимы, краб-крепления разнообразной формы) плотно охватывают и фиксируют стыкуемые отрезки как между собой, так и к опорной конструкции при необходимости. Такие фитинги позволяют выполнить монтаж профилей своими руками, не прибегая к сварке, и стыковать профильную арматуру даже из разных материалов.

Возможные проблемы

Наибольшую сложность представляет сгиб профильной трубы. Нестандартная форма и повышенная жесткость повышают вероятность появления дефектов и разрывов в месте изгиба профтрубы.

Для придания профилю плавной криволинейной формы можно использовать все известные способы воздействия на трубу – использование специальных пружин, песка и даже воды, но лучше всего применять профессиональный трубогиб. Он обеспечивает плавное растяжение металла и сводит к минимуму возможность разрушения структуры профиля.

Некоторые мастера загибают профилированную стальную трубу при помощи болгарки. Ею делают несколько надпилов в верхней части металлического профиля, которыми снимают эффект напряжения. После сгиба места надпилов заваривают и отшлифовывают.

Радиус изгиба профтрубы существенно меньше аналогичного параметра обычной круглой трубы и зависит исключительно от толщины стенки. Чем толще профиль, тем больше радиус изгиба.

Зачем нужно знать массу изделия

На первый взгляд этот параметр не очень существенен для проектирования небольших конструкций. Однако при выполнении расчетов основных характеристик возникает необходимость узнать нагрузки в точках сопряжение отдельных элементов. Сделать это без точных данных о массе каждого из них практически невозможно.

Помимо этого вес профильных прямоугольных труб напрямую влияет на их стоимость. Безусловно, для этого параметра учитывается трудоемкость изготовления, но и количество материала также существенно сказывается на себестоимости конечного продукта. Тем более, традиционно стальной прокат в больших количествах реализовывается не в м.п, а в тоннах. Причина этого – сложность подсчета количества изделий во время отгрузки. С помощью специальных измерительных комплексов эта процедура выполняется намного быстрее. Это является еще одной причиной, зачем нужно уметь рассчитывать, сколько весит метр стального изделия.

В итоге можно сказать, что масса стальной конструкции необходима для точного выполнения расчета, а также для определения себестоимости всего изделия. Только комплексный подход к выбору определенной конфигурации стального поката позволит выполнить любой проект не только на профессиональном уровне, но и с оптимальными финансовыми затратами.

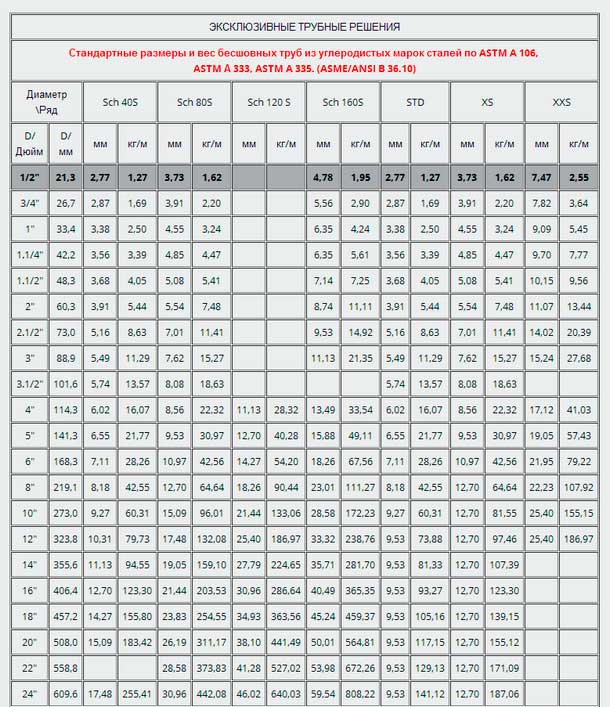

Диаметры стальных труб: для чего нужны данные показатели и как они определяются

Зная точное значение диаметра, который имеет водопроводная или газовая труба, появляется возможность вычисления объема вещества, транспортируемого по коммуникациям. Использование таких труб в строительстве требует четкого определения размерных характеристик, необходимых для расчетов хозяйственных систем.

В качестве примера можно привести отопительную систему. Диаметр труб в таких коммуникациях должен быть четко вычислен для того, чтобы в зимний период система обеспечивала равномерный прогрев жилых помещений.

Расчет диаметра стальной трубы позволяет определить ее пропускную способность.

На сегодняшний день существует несколько распространенных методов, позволяющих вычислить диаметр стальных труб. Таблица размеров, которую можно найти в регламентирующей документации, является наиболее простым из них. Определить этот параметр также можно с помощью онлайн-калькуляторов. Такие программы находятся на профильных сайтах в сети, поэтому найти их не составляет труда.

Самостоятельный расчет диаметра коммуникации производится посредством математических выражений. Тип формулы зависит от эксплуатационного назначения коммуникации. Например, для определения диаметра отопительной трубы применяют следующее уравнение:

D = sqrt ((3,14 х Q)/ (V х DT)), где:

D – диаметр (внутренний); Q – показатель теплового потока, исчисляемый в кВт; V – скорость вещества, транспортируемого по трубопроводу (измеряется в м/с); DT – разность температур в начальной и конечной точке системы (вход/выход); sqrt – квадратный корень.

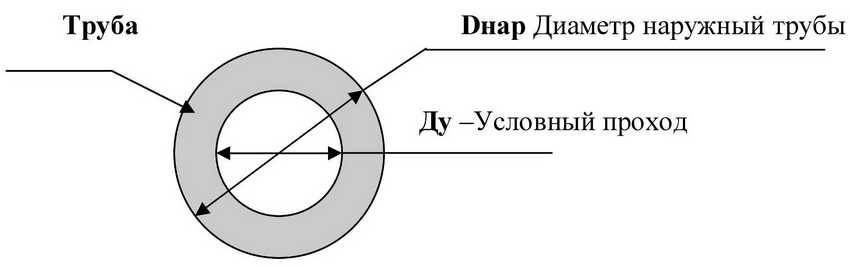

Схема стальной трубы, отображающая обозначения внешнего и внутреннего диаметра.

Подобная формула позволяет довольно точно определить диаметр трубы. Обозначение этого показателя в схемах дает возможность правильно рассчитать требуемое давление и количество транспортируемого вещества за единицу времени.

Труба профильная

/ Стройматериалы / Труба профильная

Труба профильнаятн 15х15х1,5 50600.00
Труба профильнаятн 20х20х1,5; 25х25х1,5; 30х20х1,5; 30х30х1,5; 50х25х1,5 49390.00
Труба профильнаятн 20х20х2,0; 30х20х2,0; 40х20х2,0; 40х25х2,0; 120х120х8,0; 140х140х5,0/6,0/7,0; 150х100х6,0/8,0; 150х150х8,0; 160х80х5,0; 160х120х4,0 47740.00
Труба профильнаятн 25х25х2,0; 30х30х2,0; 50х30х2,0; 60х30х2,0; 60х40х2,0 47300.00
Труба профильнаятн 28х25х2,0; 40х40х2,5/3,0/4,0; 50х50х3,0/4,0; 60х60х2,5/3,0/3,5/4,0; 70х70х4,0/5,0 46640.00
Труба профильнаятн 30х30х3,0 35750.00
Труба профильнаятн 40х20х1,5 49610.00
Труба профильнаятн 40х20х2,5/3,0 47190.00
Труба профильнаятн 40х25х1,5 49170.00
Труба профильнаятн 40х25х2,5/3,0; 40х40х2,0; 50х25х2,0; 50х50х2,0; 60х60х2,0; 80х40х2,0 47080.00
Труба профильнаятн 40х40х1,5; 120х120х7,0 49060.00
Труба профильнаятн 50х25х2,5; 50х30х2,5/3,0; 60х30х2,5/3,0; 60х40х2,5/3,0/4,0; 120х120х4,0/5,0/6,0 46750.00
Труба профильнаятн 60х60х5,0 50050.00
Труба профильнаятн 70х70х3,0; 80х40х2,5/3,0/4,0; 80х60х3,0/4,0; 80х80х3,0/4,0/5,0/6,0; 90х90х4,0/5,0; 100х40х4,0; 100х50х3,0/4,0; 100х60х3,0/4,0/5,0; 100х80х4,0; 100х100х3,0/4,0/5,0/6,0; 120х60х4,0/5,0; 120х80х4,0/6,0 46420.00

Минимальный объем заказа: от 10000 руб

Диаметры стальных труб таблица размеров

  • Описание
  • Сфера применения
  • Преимущества

Труба профильная выпускается из углеродистой, нержавеющей и легированной стали, в процессе производства применяется гальваническая обработка, оцинковка или порошковая окраска.

Это крепкое и многофункциональное изделие, которое применяется активно в строительных сферах, в промышленности и быту. Благодаря своей невысокой металлоемкости, профильная труба позволяет существенно экономить на бюджете строительства (до 20%).

Труба профильная. Классификация материала

По форме поперечного размера профильная труба делится на такие разновидности:

  • овальная – ГСТ 8642-68;
  • прямоугольная – ГОСТ 8645-68;
  • квадратная – ГОСТ 8639-82.

В соответствии со стандартами, у квадратных и прямоугольных профильных труб размер ребер жесткости находится в пределах 15-450 мм, при мерной длине – 6-12 мм и толщине металла – 1-12 мм.

Производство профильной трубы

Профильная труба выпускается одним из двух способов:

  1. Сварочный способ – профильные трубы производят из листового металла, который сгибают, придавая изделию нужную форму, а стык заваривается по всей длине.
  2. Холодная или горячая вальцовка. Для этого используется круглая заготовка (электросварная или бесшовная), которую пропускают сквозь систему сдавливающих валиков и на выходе получается профиль квадратной формы.

Если вам нужна качественная труба профильная (размеры и цены указаны на сайте), соответствующая ГОСТ, можете заказать в компании «От А до Я теплострой». Оплата возможна наличным и безналичным расчетом.

Профили с прямоугольным или квадратным сечением применяют чаще всего для производства сварных конструкций в масштабных строительствах.

Изделие незаменимо при сооружении каркасов зданий, пролетов и перекрытий, различных металлоконструкций – телевизионных вышек, опоры рекламных щитов, строительных лесов и пр. Труба из холоднокатаной стали широкое применяется при производстве мебели – это ножки стульев, столов, механизмы и каркасные элементы.

Материал используют и в быту – для опорных стоек заборов, каркаса для теплиц, в качестве основы под межэтажные и чердачные лестницы.

Среди достоинств профильной трубы стоит выделить следующее:

  • долговечность и надежность;
  • износоустойчивость;
  • способность выдерживать значительные нагрузки;
  • устойчивость к химическим веществам;
  • доступная стоимость.

Назад

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
