Виды стяжек для теплого водяного пола и технология их устройства

Из чего готовят простейший раствор для стяжки пола?

Для полов помещений дома или квартиры в большинстве случаев не требуется заливки каких-то сверхпрочных тяжелых бетонов с крупным наполнителем. Чаще всего все ограничивается раствором песка и цемента, взятого в соотношении по массе 3:1. Получающийся в результате состав после застывания и полного набора прочности будет соответствовать примерно марке М150, а этого – более чем достаточно для любых помещений в жилом доме.

Цемент, песок и вода – вот, в принципе, и все, что требуется для приготовления раствора для стяжки. И вся проблема – в правильных пропорциях при замесе.

Казалось бы – чего проще, отмеряй да мешай. Но не забываем, что это был указан «рецепт» по весовому соотношению. А в процессе работы гораздо удобнее бывает пользоваться объемными величинами.

Далее, если ставится задача залить стяжку в какой-то из комнат дома или квартиры, то никогда не лишним будет заранее просчитать, какое же количество материалов требуется доставить к месту проведения работ

В том числе, кстати, и воды – порой стройки ведутся в таких условиях, где каждый литр, неважно, для питья или для работы, приходится привозить

Чтобы раствор обладал должной текучестью и хорошо разравнивался под правилом, в него часто добавляют специальный пластификатор. Например, широко популярный состав С-3. Его количество тоже подчиняется определённым правилам.

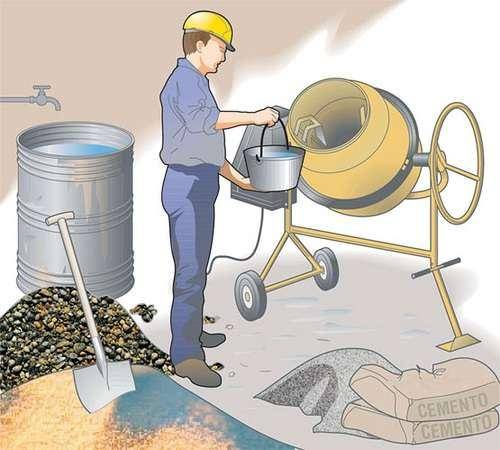

Вручную мешать раствор – не самый удобный подход. Разумнее установить бетономешалку, пусть даже не особо большой вместительности – работа пойдёт намного веселее. Так что имеет смысл заранее подсчитать, сколько каких ингредиентов потребуется для выполнения замеса.

Все это реализовано в предлагаемом калькуляторе. А ниже будет дано несколько пояснений по выполнению расчета.

Пояснения по проведению вычислений

Расчет несложен – нужно лишь указать запрашиваемые величины – а все остальное программа сделает сама.

А величины эти – следующие:

Площадь комнаты, в квадратных метрах. Для чего – наверное, говорить излишне.
Так как одно из предназначений стяжки – это выравнивание полов с отклонениями от горизонтальной плоскости, то следует указать величину такого максимального отклонения. То есть – промеренную с помощью уровня максимальную высоту перепада от «условного нуля».
Следующий пункт – это толщина стяжки. Имеется в виду ее толщина в самой высокой точке, если основание имеет перепад уровня. Как правило, тоньше 20 мм никакая стяжка не заливается. Для тёплых полов требуется не менее 45 мм

Верхний порог толщины – четко не установлен, но обычно ограничивается здравым смыслом, возрастающей нагрузкой на перекрытие, тем, что в слишком сильном подъеме поверхности пола в комнатах – тоже нет ничего хорошего.
Пользовавтелю предлагается заложить определенный резерв материалов – это традиционная в строительстве предосторожность.
Наконец, желательно указать рабочий объем имеющейся бетономешалки. Или же вместительной емкости, где будет проводиться замес, например, с помощью мощного строительного миксера.

Нажатие на клавишу запускает расчет, им пользователь сразу получает целый перечень результатов:

— Общий объем раствора, необходимого для стяжки

Это, кстати, бывает важно тогда, когда решено заказать готовую смесь с доставкой

— Общее количество материалов, которые потребуется приобрести и доставить к месту проведения работ. В том числе – и пластификатора. При этом количество песка и цемента указывается как весом, так и в стандартных для этих материалов фасовках.

— Количество замесов (исходя из объема бетономешалки) которое необходимо выполнить для полной заливки стяжки в помещении.

— Количество каждого из ингредиентов (в том числе и воды) для загрузки бетономешалки на очередной замес. При этом количество в том числе указывается в наиболее удобном на стройке объемном исчислении – в стандартных ведрах по десять литров.

Мы стараемся делать лучшие материалы на тематику строительства и ремонта в России. Чтобы поддержать профессиональный контент обязательно напишите в комментарии, что вы думаете про расчет ингредиентов для стяжки пола?

Этап VI. Финишные работы

Как и в случае с наливным полом, в обычной стяжке также могут формироваться воздушные линзы – пузырьки воздуха, которые в последствие сильно ухудшают качество будущего пола. Их можно убрать обычным тонким стрежнем, которым нужно протыкать все залитое между маяками.

Маяки можно убрать после заливания раствора уже на следующий день, а оттиски после них загрунтуйте и затрите новым раствором. Сразу после укладки стяжки дважды в день смачивайте ее водой – так стяжка не треснет.

И, наконец, выравниваем и собираем лишний бетон, для чего подойдет любой плоский предмет, даже брусок, если он ровный. Наблюдать за состоянием стяжку нужно около 10 дней, ежедневно смачивая ее. Иногда дополнительно выполняют финишную шлифовку стяжки специальными шлифовальными машинами.

Черновая стяжка

Чтобы произвести первичную стяжку, выполните следующие шаги:

1. Залейте раствор для основания. При этом учитывайте, что водный контур, согласно требованиям ГОСТ не может быть более 5 мм. В этом вам помогут подготовленные ранее маяки.
2. Разровняйте материал сначала граблями, а потом правилом.
3. Когда материал (исходя из выбранных компонентов и количества воды) высохнет, уложите на него теплоизоляционные плиты, которые фиксируются с помощью клеевого раствора (также можно использовать анкеры).

Полезно! В качестве теплоизоляции чаще всего используют плотный пенопласт.

1. «Пройдитесь» по швам между плитами монтажной пеной.
2. Установите на теплоизоляционный слой армирующую сетку с ячейками 10 х 10 или 15 х 15 см. При этом следите, чтобы она отступала от слоя с пенопластом на 3-4 см.
3. Изготовьте температурные швы. Для этого уложите демпфирующую ленту вдоль стен.
4. Подготовьте деформационные швы, чтобы отделить отапливаемые области комнаты, в которых предусмотрены отдельные водяные контуры.
5. Разместите трубы теплого пола.

Стоит учесть, что уложенные трубы очень важно уберечь от повреждений, которые вы можете им нанести, перемещаясь по комнате в процессе заливки чистового слоя стяжки. Особенно это касается подводящих теплоноситель к коллектору труб, которые лучше всего закрыть теплоизоляционным материалом толщиной 6-8 мм

Полезно! Чтобы случайно не придавить составляющие теплого пола нарисуйте схему прокладки труб.

После этого выполняется второй этап стяжки.

Толщина стяжки разных видов теплого пола

Толщина стяжки теплого пола должна быть одинаковой по всей площади. Только так можно добиться равномерного прогрева всей массы бетона и нормальной теплоотдачи. Потому все работы ведутся только при условии наличия ровного основания. Если черновой пол неровный, с большими перепадами, его предварительно выравнивают. Для этого может понадобиться черновая стяжка (минимально — 5 мм). Но в этом случае имеет смысл часть слоев «пирога» перенести под черновую стяжку: уложить гидробарьер (полиэтилен) и теплоизолятор, все залить 2 см раствора. После высыхания (28 дней) раскатать теплоотражающий материал и приступать к монтажу нагревательного элемента. Да, такой способ занимает больше времени. Но он более правильный.

На толщину стяжки теплого пола влияет состав раствора

Толщина стяжки зависит в первую очередь от типа раствора. Если раствор обычный цементно-песчаный, минимальный его слой над трубой или электрическим греющим элементом — 5 см. После добавления пластификатора толщина сяжки снижается. Над трубами водяного теплого пола желательно слой раствора делать не менее 2-2,5 см. Но это — при условии использования армирования или армирующего состава. Иначе над трубой должно быть не менее 3 см раствора. Тогда общая толщина раствора для водяного пола будет не менее 5-6 см (1 см — под трубой, 2 м — сама труба и 2-3 см над ней). И это без учета тех слоев, которые уложены ниже. Давайте посчитаем общую высоту стяжки водяного пола.

Если это квартира с отапливаемым помещением внизу, получается:

• 2 см теплоизолятор;
• 0,5 см изолон;
• далее, как и говорилось выше 1 см под трубой, 2 см труба и 3 см над ней.

Итого 8,5 см. Немало, особенно для квартир «хрущевок» с их низкими потолками. Не все могут себе такое позволить, даже если и добьются разрешения на установку водяного пола.

Как правильно залить теплый пол. Подробно расписанные слои

Если это первый этаж многоэтажки или частный дом, картина еще более серьезная:

• 5 см теплоизолятор (в северных регионах 10 см и не меньше);
• 0,5 см «Изолон»;
• далее, как и говорилось выше 1 см под трубой, 2 см труба и 3 см над ней.

Толщина стяжки водяного пола в этом случае 11,5 см (и 16,5 см для северных регионов). Тоже есть повод подумать. Но в частном доме проблему можно решить, углубившись в грунт. Придется только позаботиться о качественной гидроизоляции (и не забудьте о гидроизоляции от фундамента).

Лучше дело обстоит при использовании электрических нагревателей. Общая толщина стяжки под электрический теплый пол будет меньше, чем водяного. Толщина кабелей и плёночных электрических излучателей очень мала — несколько миллиметров.  И укладываются они на теплоизолятор без зазора. Так что от рассчитанных выше величин отнимать нужно 3 см.

Кабельные и инфракрасные маты можно раскатывать на старое ровное покрытие

Высота слоя раствора над электрическим нагревателем — оптимально — 30 мм, но при использовании специального состава с пластификаторами может быть снижена до 2 см. При такой толщине уменьшается возможность перегрева проводников и появления трещин.

Что нужно сделать перед стяжкой

Технология полусухой стяжки пола предусматривает проведение комплекса подготовительных мероприятий, которые значительно упрощают процесс отделочных работ и напрямую влияют на качество их выполнения.

Основные этапы при нахождении самой высокой точки на поверхности пола

Подготовительные работы проходят поэтапно и состоят из следующих действий:

1. Снятие старых покрытий и отделки.
2. Очистка загрязнений и пятен, уборка пыли.
3. Устранение повреждений и изъянов поверхности.
4. Расчет толщины.
5. Обустройство гидро- и звукоизоляции.

Демонтаж старой отделки, плинтусов и напольной облицовки выполняется с использованием ручных инструментов и перфоратора. Крупный строительный мусор собирается в прочные мешки и отвозится на свалку, для уборки мелкой пыли лучше использовать строительный пылесос.

Устранение мелких повреждений выполняется путем заделки с использованием строительных и цементно-песчаных смесей. Глубокие выбоины и трещины расшиваются, очищаются, грунтуются и заделываются аналогичным составом.

Для устранения небольших изъянов поверхности можно использовать цементно-песчаный раствор

Проведение расчетов выполняется по простому алгоритму. Для этого на стене по периметру помещения выводится горизонтальная линия. Это можно сделать с использование лазерного или пузырькового уровня. От данной линии, через каждые 50 см, производятся промеры до поверхности пола.

Самое маленькое расстояние будет указывать на нахождение в данной точке самого высокого места на плоскости пола. То есть от данной точки следует производить расчет толщины слоя стяжки. Для этого от найденного расстояние отнимают минимально возможную мощность слоя в 3 см и прочерчивают вторую линию.

Рекомендуем не ориентироваться по минимальным границам, а взять в качестве минимально мощности пола 5-7 см.

Для обустройства гидроизоляции могут быть использованы рулонные материалы или полиэтиленовая пленка толщиной от 100 мкм. Материал укладывается на всей площади пола и с запасом в 15-20 см напускается на стены. В качестве тепло- и звукоизоляционной прокладки выступает специальная демпферная лента, которая проклеивается в нижней части стены на высоту стяжки.

Материалы, применяемые в работе

Для монтажа водяного теплого пола можно самостоятельно смешать материалы и получить раствор нужной консистенции. Для этого необходимо подготовить:

• песок фракцией 1.8-2.00 мм;
• портландцемент – категории не менее М-400;
• пластификатор – из расчета 1 л на 100 кг используемого цемента;
• полипропиленовая фибра – добавляется до нужной консистенции, примерно до 900 г на один замес;
• вода в нужном количестве.

Представленные материалы замешивают до однородной массы, чтобы не было комков. Если смесь не получается, рекомендуется воспользоваться растворонасосом. Полученный состав используется в течение полутора часов по назначению, в соответствии с соблюдением техники монтажа теплых полов на водной основе.

Этот способ замешивания помогает сэкономить денежные средства, а полученный раствор не уступает свойствам приобретенных готовых составов.

Допускаемые ошибки при подготовке основания

Часто при недостаточной квалификации специалиста или других причинах допускаются грубые недочёты:

• самая распространённая ошибка — укладка стяжки в форме змейки. Такая форма плохо прогревается, идёт холодная обратка;
• неправильный выбор теплоизоляционного материала, где отсутствует необходимая толщина или покрытие;
• неграмотно рассчитан шаг размещения труб, в результате возникает эффект «зебры». Специалисты рекомендуют укладывать конструкцию с расстоянием 20 сантиметров, не более. Иначе могут появиться тёплые или холодные зоны;
• встречаются случаи растрескивания стяжки из-за отступов от технологии. Бетонная стяжка должна быть толщиной не меньше 7 сантиметров.

Процесс установки системы тёплого пола достаточно трудоёмкий, лучше пригласить профессиональных работников. Этим вы обезопасите себя от чрезвычайных ситуаций и обретёте комфортную жизнь.

Что выбрать в качестве гидроизоляции

Для бетонного чернового основания необходимо подобрать хороший гидроизоляционный материал, чтобы в случае протечек не испортить всю систему и препятствовать проникновению воды к соседям снизу, если они есть.

Теплый пол из сшитого полиэтилена

Схема устройства пирога для теплого пола с гидроизоляцией

• рулонный рубероид;
• полиэтиленовая пленка. Она должна быть плотной, минимум 200 мкр;
• мастика – представляет собой наилучший гидроизоляционный материал, именно ее рекомендуют специалисты при обустройстве водяного пола многоэтажных домах.

Технология укладки гидроизоляции:

При использовании рулонных битумных материалов их раскатывают на предварительно выровненную поверхность (можно использовать тонкую стяжку или грунтовку). Материал раскраивают прямо в помещении, полотна размещают внахлест (припуски 3 см). Нижняя поверхность полотна прогревается с помощью горелки и приклеивается к основанию

Особое внимание следует уделить местам стыков;

Полиэтиленовая пленка раскраивается также в комнате. Следует делать припуски на стену по всему периметру (достаточно 10 см)

Полотна размещаются внахлест (оставляя на швы 10 см), соединяются скотчем. Этот материал не рекомендуют использовать в деревянном доме с балочным перекрытием;
Жидкая мастика наносится кисточкой или с помощью строительного пульверизатора по всему периметру комнаты. Необходимо делать слой в 2 см и следить, чтобы не было пропусков. Мастика проникает во все поры, создавая идеальный водонепроницаемый контур.

Цементно-песчаная смесь для теплого пола. Состав и устройство стяжки для водяного теплого пола

Для организации напольного водяного отопления важную роль играет стяжка. Стяжка для теплого пола должна соответствовать четким пропорциям и иметь необходимый состав. Благодаря этому она прослужит долгие годы, и не будет разрушаться под воздействием тепла.

Зачем нужна стяжка

Стяжка это основание пола. На нее накладываются статические нагрузки при размещении мебели, а также динамические нагрузки при ходьбе людей. Кроме все прочего она фиксирует трубы

Качественно изготовленная стяжка создаст уют и комфорт в общем виде помещения если она выполнена ровно, это важное условие!

Заливка осуществляется после укладки водяного теплого пола. Трубы должны быть выпущены на поверхность выше уровня стяжки. Лучше сделать выпуск с небольшим запасом.

Из чего изготавливается стяжка

В большинстве случаев используется цементно-песчаная смесь. Но в составе будет находиться не только песок и цемент. В стяжку дополнительно добавляют пластификатор. Чтобы сэкономить цемент используется щебень или керамзит.

Отталкиваясь от будущего напольного покрытия, содержание цемента в растворе может быть разным.

Разные составы цементного раствора.

• В большинстве случаев используется такое соотношение смеси песка к цементу (3:1). Для получения необходимой консистенции добавляется вода. В результате должна получиться смесь, напоминающая сметану. Дополнительно в состав добавляется клей ПВА. Он используется в качестве пластификатора. Его пропорция равняется: 1 кг ПВА на мешок цемента.
• Пропорция раствора будет зависеть от будущего использования пола, а вернее вида финишного отделочного материала. Если будет укладываться кафель, ламинат, паркет и тому подобное, то состав раствора будет иметь такие пропорции: 1 (цемент) : 5 (песок) : 0,7 (вода). Если планируется стелить мягкие напольные материалы, типа линолеума или ковролина, то пропорция раствора будет немного изменена: 1 (цемент) : 4 (песок) : 0,7 (вода).
• Для увеличения прочности в составе стяжки может использоваться щебень. Пропорция раствора должна соответствовать следующему значению: 1 (цемент) : 3 (песок) : 5 (щебень). Что касается воды, то она используется обычно до половины общего веса цемента.

Несколько заблуждений о растворе для заливки тёплого пола.

Полазив по всемирной паутине я нашел множество противоречивых советов, не только про раствор и его составляющие, но и про толщину заливки в принципе. Давайте начну с того, что касается самого раствора!
— Абсолютно все твердят, видимо друг у дружки списали, что цемент* при заливке тёплого пола нужно использовать исключительно М 300, а можно и выше, обосновывая это тем, что он отлично выдерживает максимальную и переменно-постоянную температуру нагревания тёплого пола. Но видимо им невдомек, что марка цемента при заливки тёплого пола не играет практически никакой роли. Так как марка цемента это всего лишь вес, который сможет выдержать цемент смешанный с другими фракциями на свой поверхности без деформации. То есть купив цемент марки 400, вы сможете немного сэкономить, так как положив в раствор, чуть меньше принятых пропорций 1:6, вы получите поверхность прочностью М 200 или М 300, или вообще М 250. Понимаете в чём прикол? https://www.umnyestroiteli.ru/
— Ещё из интересных советов я нашел – слой заливки тёплого пола, который должен быть сверху него не меньше чем 3, а лучше 7 сантиметров. Обоснованности этому я вообще никакой не вижу. Вы-то сами понимаете с чем это связано? Но я догадываюсь. Просто многие думают что от нагрузки, стяжка, будь она тоньше чем 3 сантиметра, не будет держать нагрузку которая будет выше, собственно Вы, ваша, мебель, другие декоративные элементы, а попросту растрескается. На мой взгляд, кому какая разница что там произойдет, когда сверху будет декоративное покрытие. Но если это так беспокоит, я вас постараюсь успокоить! Дело в том, что пол изначально должен быть ровным. Только после этого на него укладывают тёплый водяной или электрический пол. Далее происходит процесс заливки до макушки труб или электрического ковра, это уже будет минимум 2 сантиметра, даже если вы делаете заливку по какой-либо подложке. А после, вот обязательно, нужно будет выровнять нивелирующей наливной стяжкой, толщина которой составляет до 1 сантиметра и прочность, а главное несущие способности просто поражают. Она способна выдержать больше 200 килограмм слоем в 5 миллиметров. Но такое нужно делать только в том случае, если по верх тёплого пола вы положите линолеум или ламинат. Имея же облицовку в виде плитки, заливать ничего не нужно, так как будет достаточно одного плиточного клея.
Вы только представьте себе, сколько будет уходить времени для нагрева заливки по верх тёплого пола в 7 сантиметров, плюс, отделочный материал? Я просто ума не приложу и экономичности в такой манипуляции просто не вижу!

— Есть интересный момент по поводу армировки заливки под тёплый пол. Типа нужно будет раствор дополнительно армировать крупноячеистой металлической армирующей сеткой*. Всё хорошо ребёнку что полезно, но мы говорим о смесях и выгодности конструкции. Те кто советуют, что по верх тёплого пола обязательно нужно класть металлическую армирующую сетку, в корне заблуждаются. Они просто не знают, что сетка не работает на внешнее давление, а способствует уменьшению разрыва раствора, то есть давлению по сторонам (препятствует расширению). Но если вы сделаете плохой раствор, положите много или мало цемента, переборщите с водой, вас не что не спасёт. А в нормальный раствор и сетку никакую укладывать не нужно, он и так посинеет!

Преимущества полусухой стяжки

Полусухое выравнивание обладает следующими преимуществами:

Благодаря минимальному количеству воды в растворе, поверхность высыхает уже через 4 дня, в отличие от мокрого основания, затвердевание которого наступает только через 28 дней

Сколько сохнет полусухая стяжка очень важно, если сроки поджимают, а в этом случае: ходить по полу можно уже спустя 12-14 часов; укладывать керамическую плитку – через 2-3 дня и линолеум – на 7-10 день

Важно! Если вы планируете использовать ламинат, то его можно монтировать не ранее чем, через 35-40 дней. Напольное покрытие можно укладывать на полусухую стяжку уже через неделю

Напольное покрытие можно укладывать на полусухую стяжку уже через неделю

• Простота монтажа. Чтобы вдвоем сделать стяжку в комнате 25 м2 потребуется около суток. А если применить специальное оборудование и выполнить полусухую механизированную бетонную стяжку с использованием специальных машин, то работа будет произведена намного быстрее.
• После нанесения слоя из песка и цемента, его остается только выровнять и отшлифовать. Дополнительной обработки не потребуется.
• При полусухом методе выравнивания поверхности, не придется переживать, что часть жидкости из смеси может просочиться в квартиру, расположенную этажом ниже.
• Цементно-песчаная стяжка подходит для любого типа поверхностей, включая дерево, песок и гравий.
• Поверхность получается ровной даже без дополнительного самовыравнивающегося слоя.

Даже без самовыравнивающегося слоя полусухая стяжка образует идеально ровную поверхность

• Вес состава значительно ниже, чем, если бы смесь была мокрой.
• В процессе высыхания состава из него быстро испаряется вода, за счет чего в плите не образуются пустоты и не происходит усадки.
• Нет необходимости изолировать деревянные элементы конструкций, которые могут повредиться от взаимодействия с влагой.
• Возможность создания многоуровневых оснований или поверхности под уклоном, для разных по толщине компонентов будущего пола.

Однако помимо такого количества положительных моментов у полусухого метода стяжки пола есть недостатки.

Самовыравнивающаяся стяжка из смесей

Те, кто использует такую стяжку для заливки теплого пола, знает, что она похожа на бетонную, за несколькими исключениями. Самовыравнивающиеся составы пластичнее, растекаются под своим весом, и потому их требуется тщательнее разравнивать. Однако эта стяжка значительно быстрее высыхает.

Такие смеси бывают двух видов: грубые и финишные. Чтобы залить тёплый пол, используют исключительно грубые составы. Финишные нельзя наносить толстым слоем, и потому они не пригодны для этого. Грубый ровнитель может быть из гипсовой или цементной основы, в обоих случая он подходит для заливки.

Стяжка из смесей

Полусухая стяжка на теплый водяной пол

Особенность полусухой стяжки – пониженное содержание воды в составе, способствующее быстрому набору твердости и повышенным прочностным свойствам.

Процесс заливки стяжки для системы водяного теплого пола начинается с предварительных работ, суть которых заключается в очистке поверхности

Смесь, предназначенная для ускоренного формирования полусухой основы, включает следующие компоненты:

• цемент с маркировкой М400;
• крупный песок, очищенный от примесей;
• фиброволоконный наполнитель.

Фиброволокно армирует массив и вводится из расчета 0,6–0,8 кг на 1 кубический метр состава. Эксплуатационная прочность обеспечивается также благодаря правильно подобранной пропорции портландцемента и песка, смешанных в соотношении 1:3. Насыщение смеси водой осуществляется постепенно до получения влажной и, одновременно, рассыпчатой консистенции состава.

Стяжка для теплого пола на базе полусухого состава обладает рядом плюсов:

• уменьшенной по сравнению с бетоном продолжительностью твердения;
• повышенными прочностными характеристиками;
• незначительной усадкой в процессе набора прочности;
• отсутствием трещин в массиве;
• стойкостью к температурным перепадам.

Главные недостатки:

• необходимость приложения существенных усилий при смешивании компонентов;
• повышенная гигроскопичность полусухого состава;
• образование пустот после трамбовки, вызванное проблематичностью уплотнения.

Полусухая технология положительно зарекомендовала себя при выполнении стяжки.

Необходимый объем стяжки просчитывается заранее
