Что из себя представляет частотник для скважинного насоса и зачем он нужен

Устройство станка, перед установкой ПЧ

Итак, вот, что мы имели исходно:

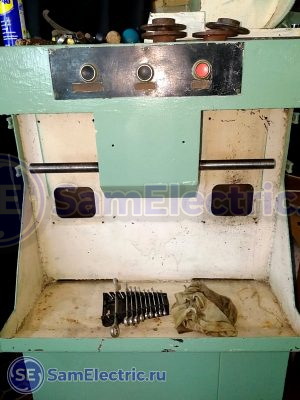

Станок полировки кожи

В станке два двигателя – вытяжка пыли и привод полировки.

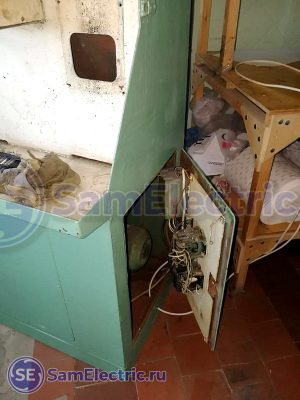

Обувной станок полировки кожи, вид сбоку

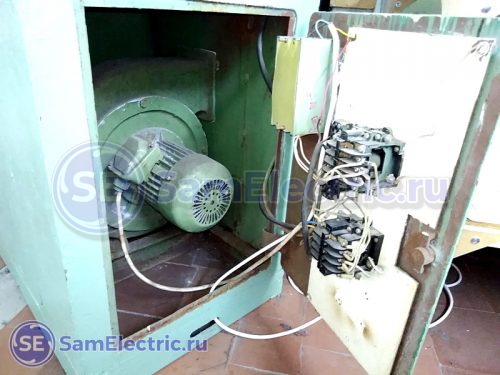

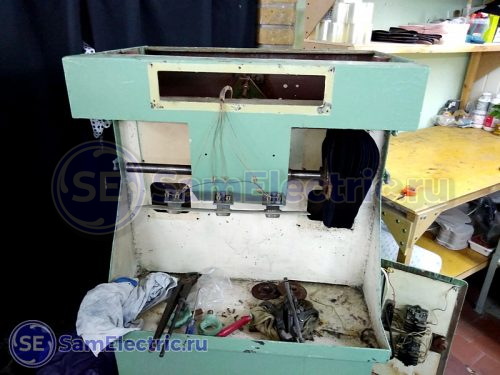

Внутреннее устройство электрики станка полировки обуви

Слева на фото – вводной автомат и контакторы. Это вся схема станка.

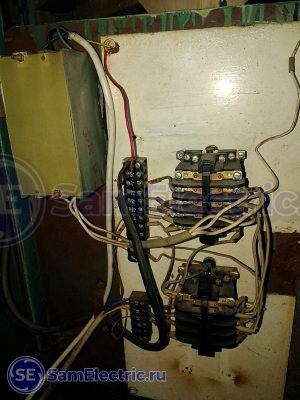

Старая схема полировки. Контакторы двигателей вытяжки и полировки

Ещё есть три кнопки управления – Пуск вытяжки, Пуск полировки, Стоп:

Старые кнопки управления контакторами. На левой оси – фетр (войлок) для полировки

Вытяжка нас не касается, хотя кнопки для её включения я устанавливать буду. А двигатель полировки подключим через ПЧ.

Электродвигатель, который подключается через преобразователь частоты

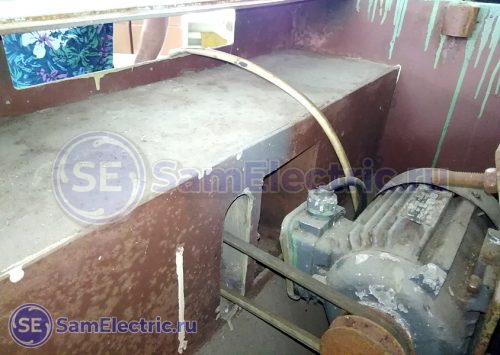

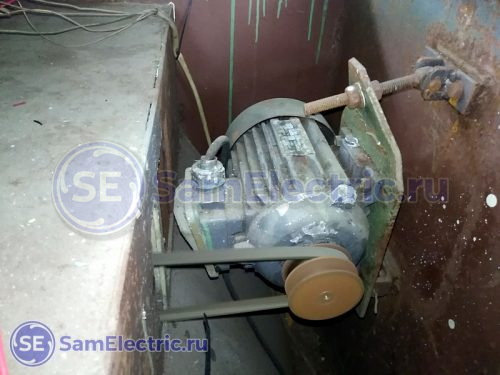

Асинхронный двигатель в работе. Шкив и ременная передача

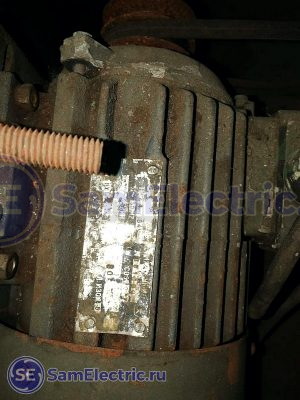

Шильдик асинхронного двигателя, который предстоит подключить через частотник

При подключении ПЧ очень важно знать параметры двигателя. Загвоздка была в том, что на шильдике информация у него не читалась. Ведь настраивается единый привод, а это связка ПЧ+двигатель

Ведь настраивается единый привод, а это связка ПЧ+двигатель.

Забегая вперед скажу, что по внешнему виду двигателя я определил, что это движок на 3000 об/мин, а измерением тока и испытаниями я понял, что мощность двигателя – 1 кВт.

Автоматика для насоса без гидроаккумулятора

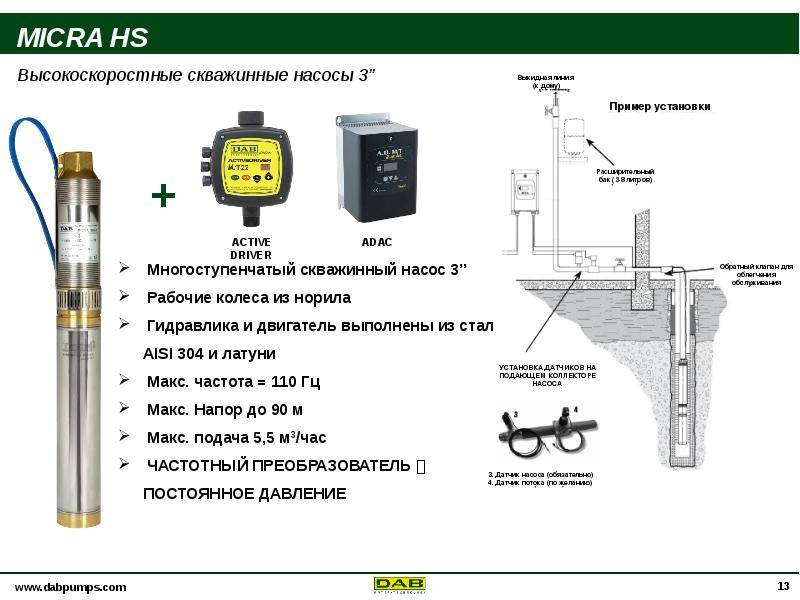

Можно построить автоматику без гидроаккумулятора, но для этого вам нужен погружной насос с частотным преобразователем. В таких случаях все равно ставят маленький бачок литров на 5, чтобы вода шла сразу после открытия крана потому, как у насоса имеются задержки при включении, пусть даже секундные. Обычный глубинный насос может быть либо включен, либо выключен, в то время как насос с частотным преобразователем умеет подстраиваться под режим текущего водопотребления и выдавать больше или меньше воды. Открыв кран, насос включится, и будет качать воду, открыв 2 крана, будет сильней качать и так далее, пока не достигнет максимума своих возможностей.Ярким примером такого насоса является Grundfos SQE, а также трехфазные насосы, к которым можно купить блок управления с частотным преобразователем.

Использование насоса в системах автономного водоснабжения и отопления

Модели насоса данной категории считаются весьма производительными, но отличаются чрезмерно высоким уровнем энергопотребления, что, конечно, затрудняет эксплуатацию. Снизить объём энергозатрат, уровень давления и продлить срок службы позволяют конечно же частотные преобразователи.

Большая часть современных насосов спроектирована в соответствии с принципом дросселирования. Электрические моторы этих механизмов находятся в режиме работы на верхнем мощностном пределе, то есть буквально на износ. Зачастую из-за отсутствия плавности при включении наблюдаются мощные гидравлические удары, портящие конструкцию насоса. Чтобы точно настроить такой механизм тоже нужно изрядно постараться.

Расчёт данных для насосного оборудования всегда производится исходя из предельного уровня мощности, хотя максимальную нагрузку механизм испытывает лишь эпизодически при пиковом потреблении воды, что случается нечасто. В остальное время осуществление работы на пределе возможностей совершенно неоправданна. Как раз в такие моменты частотный преобразователь для циркуляционного и скважинного насоса сокращает энергопотребление на 30 — 40 %.

Помимо прочего, использование частотного преобразователя в станции насоса обеспечивающего доставку воды позволяет предотвратить проблему «сухого хода». Она актуальна в тех случаях, когда воды внутри системы нет, а двигатель работает дальше. Из-за «сухого хода» может произойти перегрев двигателя и поломка механизма в целом. Это ещё раз доказывает необходимость использования преобразователя.

Функциональное назначение преобразователя частот в конструкции насоса

Инвертор (частотный преобразователь) обеспечивает регуляцию работы насоса гораздо лучше, чем реле. Он работает в одно и то же время как стабилизатор, автоматика и регулятор рабочего процесса. Благодаря ему обеспечивается высокая эффективность прибора:

Снижается уровень подачи электричества, при необходимости, и частоты вращения двигателя, что способствует предохранению насоса от преждевременного износа.
Предотвращается образование в трубах избыточного давления.
Решается проблема со скачками напряжения, что также определённо увеличивает срок эксплуатации насоса.

Преимущественно уже в процессе сборки насосной станции вживляется . К числу подобных устройств нужно отнести модели весьма известного насоса Грундфос.

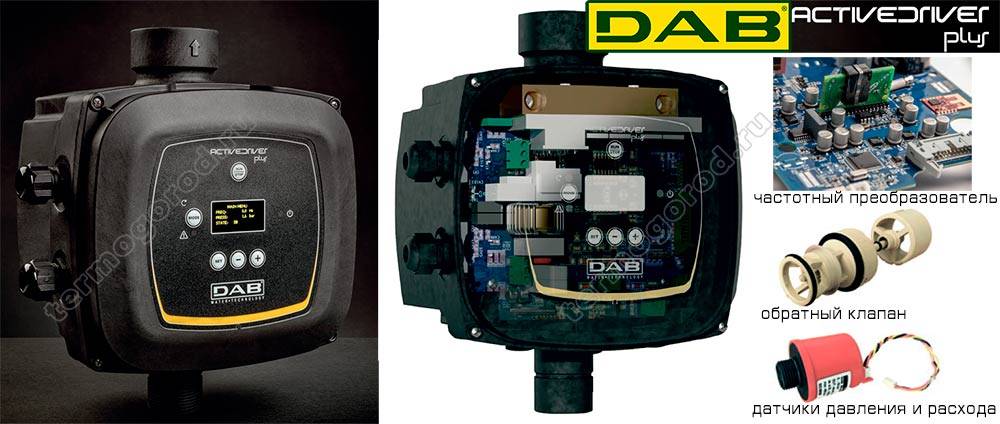

Визуально он представляет собой коробку оснащённую электроникой (несколько плат, датчик, осуществляющий замеры, и инвертор, выравнивающий уровень напряжения) и малогабаритным экраном.

Более дорогие образцы оснащены микропроцессорами. Могут быть встроены аккумуляторы, дополнительные выравниватели и так далее.

Используемые преобразователи могут быть однофазного или трёхфазного типа.

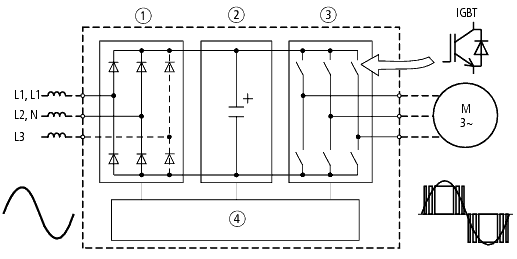

По принципу работы преобразователь частоты достаточно прост. Волна электрического тока подаётся на платы прибора. Расположенные там инверторы и стабилизаторы обеспечивают его выравнивание. Одновременно с этим датчик считывает данные давления и прочую значимую информацию.

Все сведения перенаправляются к блоку автоматики. Далее, преобразователь частоты осуществляет их оценку, определяя уровень мощности, который необходимо подать, и, в соответствии с этим, подавая необходимый для продолжения работы объём электроэнергии.

Как результат, преобразователь частоты может отрегулировать плавность запуска электродвигателей, уровень давления воды и остановку работы в критической ситуации. Перечень всех возложенных на частотник «обязанностей» постоянно расширяется ввиду производимых разработчиками усовершенствований.

Процесс управления действиями преобразователя осуществляется всего лишь нажатием нужной кнопки с ориентировкой на данные, отображаемые на экране. Более дорогие устройства способны распознать большее число команд. Самые качественные модели рассчитаны на несколько десятков рабочих режимов со сменой скорости и программы.

Затраты на инсталляцию и покупку преобразователя полностью компенсируются в течение одного года эксплуатации

Перечень положительных функций преобразователя частот:

Способность выравнивать входное напряжение.
Обеспечение регулировки мощности насоса.
Создание условий, позволяющих экономить электроэнергию.
Увеличение длительности эксплуатации насосного оборудования.
Предоставление возможности работы без гидроаккумулятора.
Стабилизация внутрисистемного давления.
Снижение уровня шумового воздействия насоса.

Также он работает как заместитель автоматики.

Отрицательные моменты:

Высокая себестоимость прибора.
Осуществление настройки и подключения обычно доступно только специалистам.

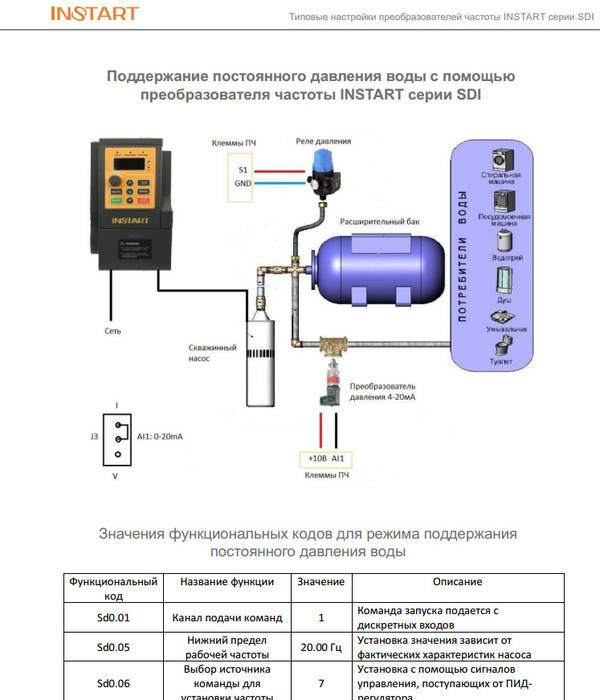

Преобразователь частот работает в конструкции насоса следующим образом: при значительном падении уровня давления в гидробаке (определяется с помощью реле), частотник получает соответствующий сигнал и даёт команду на запуск электромотора. При этом всё осуществляется «без резких движений», мощность нарастает постепенно, обеспечивая страховку от гидравлической перегрузки. В настоящее время модели преобразователей обеспечивают регуляцию времени разгона от 5 до 30 секунд.

Пока осуществляется разгон преобразователь непрестанно получает сведения о том, каков уровень давления в трубопроводе. Как только этот уровень достигает нужного значения, разгон прекращается, работа двигателя продолжается на достигнутой частоте.

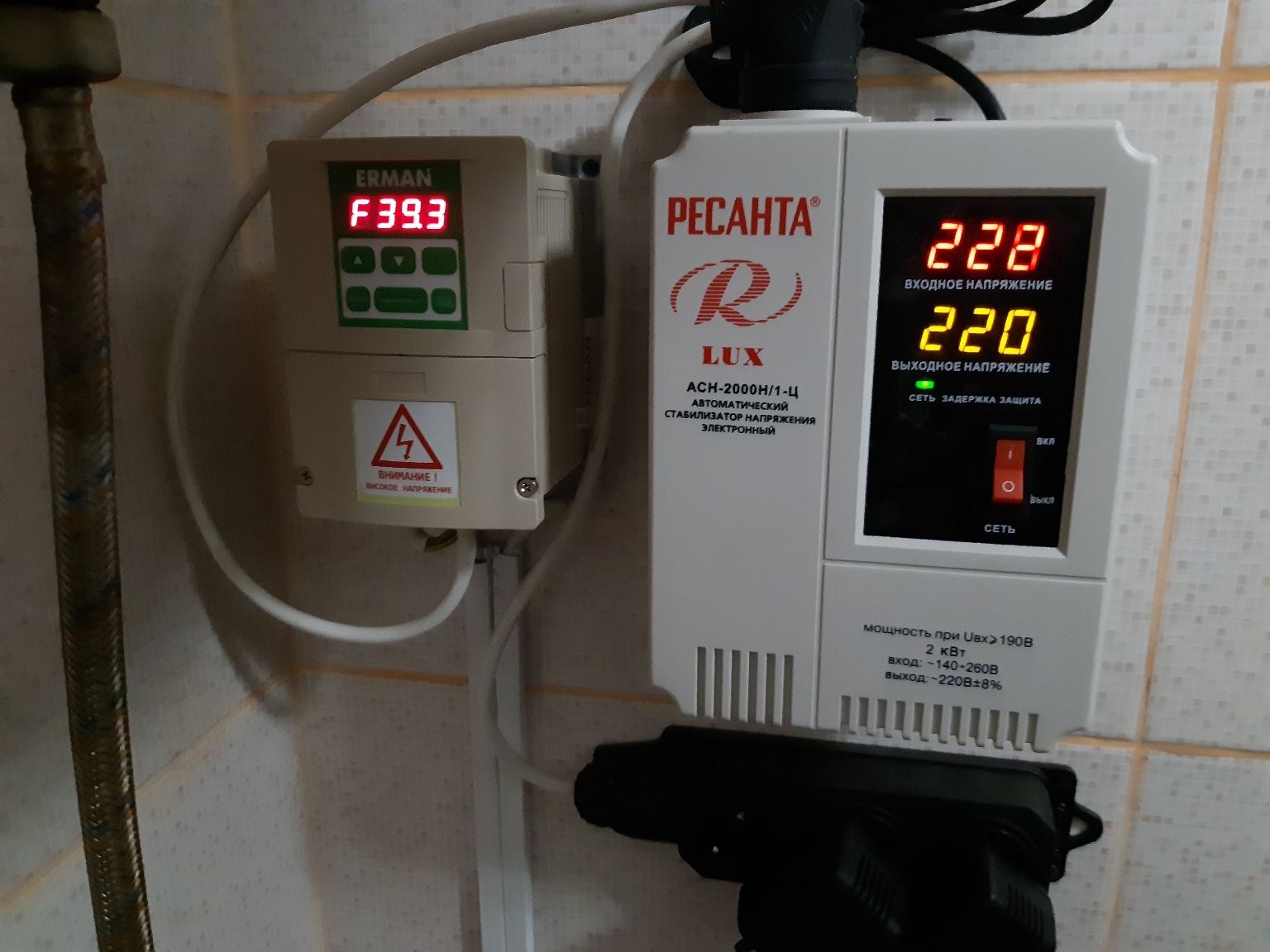

Однофазный частотный преобразователь для насоса в рамках бытовой системы водоснабжения

Эргономичность приборов является весьма значимым показателем в рамках бытового обслуживания. Улучшение данного параметра для системы водоснабжения, использующей маломощную однофазную модель насоса, затруднительно, поскольку для этого требуется преобразователь с входным/выходным уровнем напряжения 1х220В, а найти такой нелегко.

Обычно бытовые насосы не имеют нареканий по энергопотреблению, однако это не компенсирует затрат на покупку, ввиду её редкой эксплуатации.

Однако установка преобразователя при этом не теряет актуальности, поскольку он помогает поддержанию постоянного сетевого давления. Иначе говоря здесь осуществляется запрос на комфортную эксплуатацию.

Особенно важна такая опция при использовании горячей воды. То есть, применение частотника избавляет от температурных скачков и изменения силы напора.

2 Рекомендации по выбору и установке оборудования

Если используемый вами насос не обладает встроенным частотным преобразователем, то приобрести и установить такой регулятор мощности можно самостоятельно. Как правило производители насосов в техническом паспорте указывают, какой конкретно преобразователь подойдет к данном модели оборудования.

Если же рекомендаций нету, и выбор прибора полностью лег на ваши плечи, руководствуйтесь следующими критериями:

Мощность — преобразователь напряжения всегда подбирается исходя из мощности электропривода, к которому он подключается.
Входное напряжения — указывает на силу тока, при которой преобразователь остается работоспособным. Тут необходимо выбирать с оглядкой на колебания, которые могут быть в вашей электросети (пониженное напряжение приводит к остановке прибора, при повышенном он может попросту выйти из строя). Также учитывайте тип двигателя насоса — трех, двух или однофазный.
Диапазон частот регулировки — для скважинных насосов оптимальным будет диапазон 200-600 Гц (зависит от изначальной мощности насоса), для циркуляционных 200-350 Гц.
Количество ходов и выходов управления — чем их больше, тем больше команд и, как следствие, режимов работы преобразователя в сможете настроить. Автоматика позволяет задать скорость оборотов при пуске, несколько режимов максимальных оборотов, темпы разгона и т.д.
Способ управления — для скважинной насосной станции удобнее всего будет выносное управление, которое можно расположить внутри дома, тогда как для циркуляционных насосов отлично подойдет преобразователь с пультом ДУ.

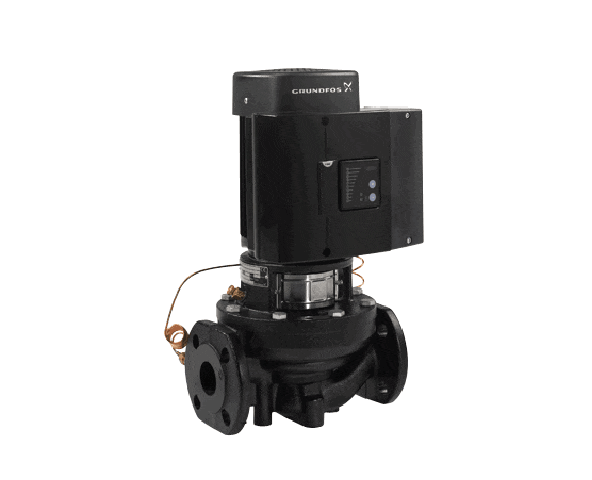

Циркуляционный насос Грундфос с частотным преобразователем

Если вы отсеяли все представленные на рынке приборы и столкнулись с тем, что подходящего по характеристикам оборудования попросту нет, необходимо сузить критерии выбора до ключевого фактора — потребляемого двигателем тока, по которому подбирается номинальная мощность преобразователя.

Также выбирая блок управления частотой, особенно от отечественных либо китайских производителей, учитывайте срок гарантийного обслуживания. По его продолжительности можно косвенно судить о надежности техники.

Пару слов о производителях. Ведущей компанией в данной сфере является фирма Grundfoss (Дания), которая поставляет на рынок свыше 15 различных моделей преобразователей. Так, для насосов с трехфазным электродвигателем подойдут модель Micro Drive FC101, для однофазных (работающих от стандартной электросети 220В) — FC51.

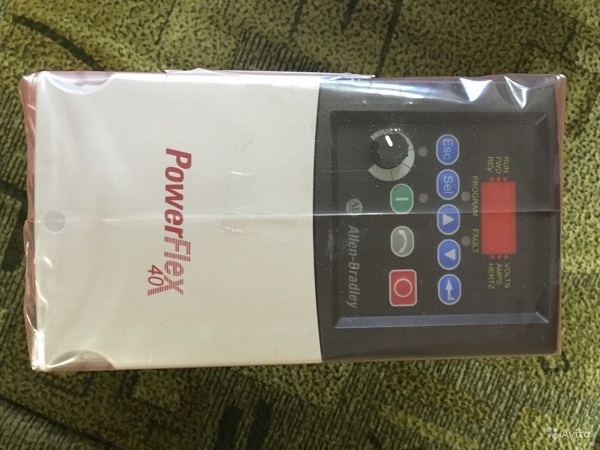

PowerFlex 40

Учитывайте, что цена хорошего преобразователя подчас может доходить до стоимости насоса, поэтому подключение и настройка такого прибора должна выполняться исключительно специалистами.

Автоматический блок своими руками ↑

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

«Насос на бочонке»

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

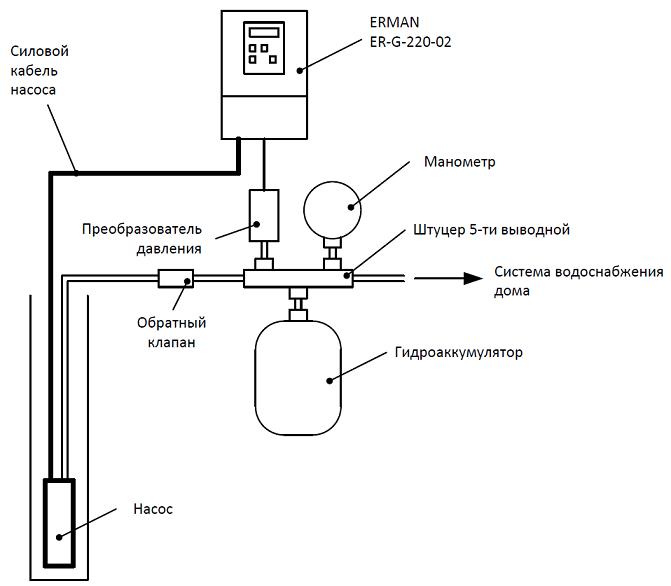

Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Современный автоматический блок

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

Помещение должно круглогодично отапливаться.
Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

Автоматика для скважины призвана обеспечить бесперебойную работу оборудования. Это вовсе не означает, что защитные устройства будут функционировать сами по себе и не потребуют вашего вмешательства. Как минимум два раза в год необходимо производить осмотр и профилактическое обслуживание всех элементов насосной станции. Если вы не знаете, как это сделать, не геройствуйте и вызывайте специалистов. Лучше разово потратить небольшую сумму, чем потом ремонтировать поврежденную автоматику или покупать новое насосное оборудование.

Что собой представляют частотные преобразователи

Часто производители водонасосов еще на этапе сборки их конструкций включают в них частотные преобразователи. Например, как в насосах Грундфос, которые пользуются высоким спросом. В более дорогих моделях в качестве преобразователей используются микропроцессоры, тем не менее, не во всех насосах предусматриваются преобразователи частоты и может потребоваться их отдельное приобретение и установка.

Таким образом вы можете выбрать насос в котором уже есть частотный преобразователь для насоса и всеми опциями, так и приобретать их отдельно с возможностью подключением дополнительных возможностей, зависимо от меняющихся потребностей.

Инверторы для насосов представляют собой сочетание асинхронного двигателя с фазным ротором, который работает в режиме генератора-преобразователя. Им управляет микропроцессор, оснащенный большим функционалом, а сам частотник, несмотря на достаточно сложную конструкцию, имеет простой интерфейс, благодаря которому им сможет легко управлять обычный пользователь.

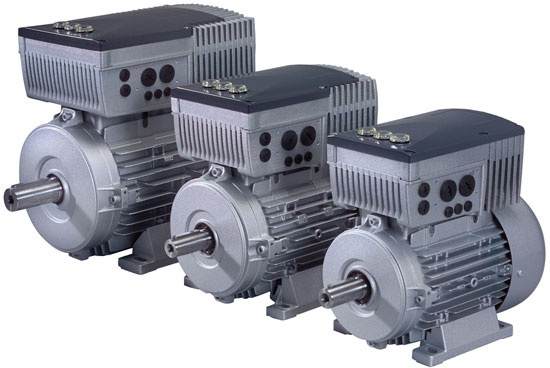

Частотный регулятор на водяной насос устанавливается на электродвигателе, в месте расположения штатной клемной коробки или на стене, в специальном шкафу. Сами инверторы отличаются по мощности и весу и характеризуются наличием надежной защиты от перегрузки.

ПРОГРАММИРОВАНИЕ ЧАСТОТНОГО ПРЕОБРАЗОВАТЕЛЯ

Под программированием частотного преобразователя понимают установку режимов и алгоритмов работы в зависимости от требования. Процесс программирования всех типов устройств нереально описать в пределах одной статьи, но производители, по мере возможности упрощают этот процесс.

Основные режимы преобразователей уже внесены в память устройств и на пользователей возлагается только их коррекция и установка порядка подключения. Для изменения режима работы предусмотрены:

мини клавиатура или набор кнопок;
индикатор (цифровой или многострочный символьный);
интерфейсные входы для подключения внешних устройств, компьютера или клавиатуры.

Весь процесс подробно описан в сопроводительной документации. Там же приведена и схема коммутации с сетью и регулируемым двигателем. Правильное подключение является основой для дальнейшей работы. Даже не запрограммированный частотник при строгом соблюдении правил подключения может нормально работать на режиме, который установлен по умолчанию.

Схема управления преобразователем содержит в себе ключевые исполнительные элементы, согласующие устройства, которые управляются при помощи одного или нескольких микроконтроллеров, которые представляют собой миниатюрные процессоры.

Чем больше функций заложено в устройство, тем более сложным является его программирование.

Следовательно, для того, чтобы правильно запрограммировать устройство, нужно иметь немалый опыт и некоторую подготовку, поэтому лучше поручить такую работу профессионалам, в противном случае не исключена поломка как частотного преобразователя, так и исполнительного двигателя. Нельзя также исключать возможности аварии, как результата неправильных действий.

Наиболее совершенные модели позволяют выполнять программирование при помощи компьютера непосредственно из операционной системы Windows. Для этих целей вместе с устройством поставляется специализированная программа, которую необходимо инсталлировать на компьютер.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Виды преобразователей частоты

Существует несколько типов частотников, которые на данный момент являются самыми распространенными для производства и использования:

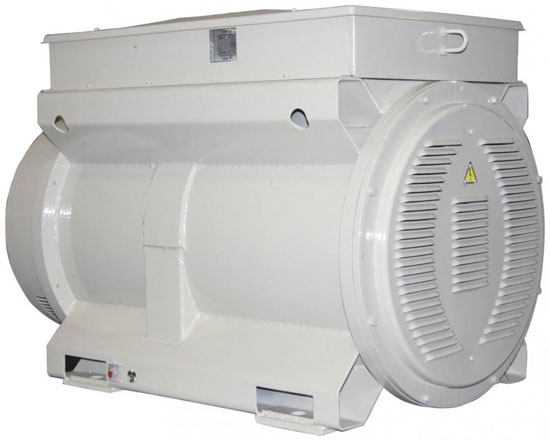

Электромашинные (электроиндукционные) преобразователи: используются в тех случаях, когда невозможно или нецелесообразно применение электронных ПЧ. Конструктивно такие устройства являются асинхронными двигателями с фазным ротором, которые работают в режиме генератора-преобразователя.

Данные устройства являются преобразователями со скалярным управлением. На выходе из данного аппарата создается напряжение заданной амплитуды и частоты для поддержания определенного магнитного потока в обмотках статора. Они применяются в тех случаях, когда не требуется поддерживать скорость вращения ротора в зависимости от нагрузки (насосы, вентиляторы и прочее оборудование).

Электронные преобразователи: широко применяется в любых условиях работы для различного оборудования. Такие устройства являются векторными, они автоматически вычисляют взаимодействие магнитных полей статора и ротора и обеспечивают постоянное значение частоты вращения ротора вне зависимости от нагрузки.

Циклоконверторы;
Циклоинверторы;
ПЧ с промежуточным звеном постоянного тока:

Частотный преобразователь источника тока;
Частотный преобразователь источника напряжения (с амплитудно- или широтно- импульсной модуляцией).

По сфере применения оборудование может быть:

для оборудования мощностью до 315 кВт;
векторные преобразователи для мощности до 500 кВт;
взрывозащищённые устройства для применения во взрывоопасных и запыленных условиях;
частотные преобразователи, монтируемые на электродвигатели;

Каждый тип частотного преобразователя имеет определенные преимущества и недостатки и применим для различного оборудования и нагрузок, а также условий работы.

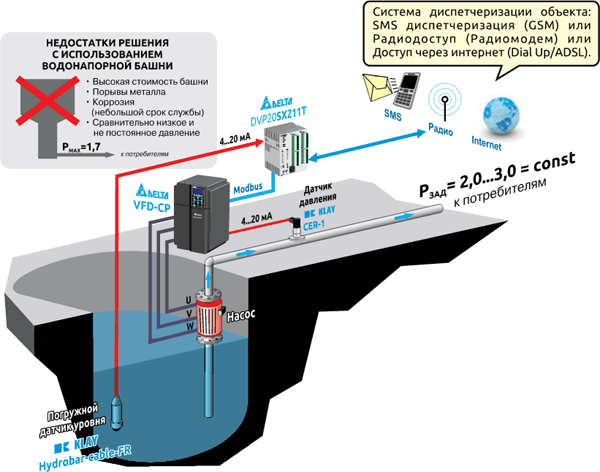

Управление частотным преобразователем может быть ручным или внешним. Ручное управление осуществляется с пульта управления ПЧ, которым можно отрегулировать частоту вращения или остановить работу. Внешнее управление выполняется при помощи автоматических систем управления (АСУТП), которые могут контролировать все параметры устройства и позволяют переключать схему или режим работы (через ПЧ или байпас). Также внешнее управление позволяет программировать работу преобразователя в зависимости от условий работы, нагрузки, времени, что позволяет работать в автоматическом режиме.

Однофазный преобразователь частоты для домашнего пользования

Преобразователи стандартного типа обычно не оснащены гидравлическим подключением. Попытка самостоятельного модернизирования устройства под такие нужды может оказаться бесполезной, даже если за дело возьмётся специалист.

Осознавая данную проблему, производители, занимающиеся выпуском преобразователей частоты, создали специальный однофазный частотный преобразователь для насоса, обеспечивающего бытовые системы водоснабжения.

Одним из подобных преобразователей является SIRIO ENTRY 230, оснащённый гидравлическим подключением и способный к выполнению всех стандартных задач частотника.
