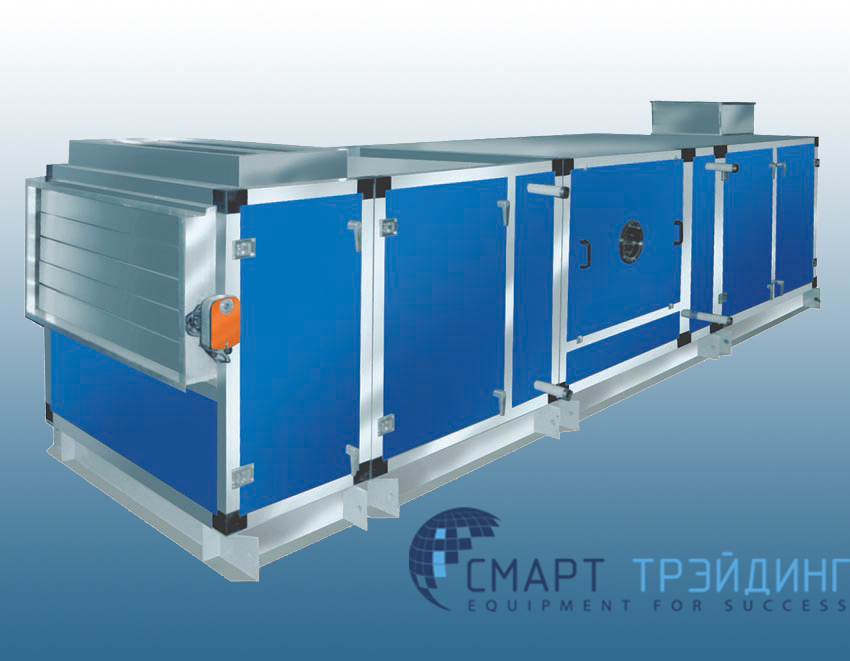

Центральные кондиционеры каркасно-панельного типа КЦКП
Кондиционеры КЦКП осуществляют все процессы по обработки воздуха: нагрев, охлаждение, фильтрацию, осушку, увлажнение, регенерацию и рекуперацию холода и тепла, дезинфекцию, а также возможность поддерживать климат с заданными параметрами.
Воздухо-производительность «КЦКП» до 100 000м3/час. КЦКП поставляются с приборами автоматики и управления от мировых производителей в данной области. Кроме стандартного исполнения КЦКП, существуют специальные исполнения приточной установки КЦКП: «медицинское», «наружное», «гигиеническое».
Установка КЦКП состоят из модульную структуру и набираются из функциональных блоков и моноблоков, имеющих стандартные присоединительные размеры.
Для удобства подбора КЦКП создана специальная компьютерная программа «КЦКП».Тепловая и звуковая изоляция функциональных блоков и герметизация внутренних объемов позволяет размещать КЦКП непосредственно в производственных помещениях.
— изготовление в соответствии с требованиями заказчика;
— быстрый подбор с помощью компьютерных программ;
— информационная поддержка проектных организаций и заказчиков;
— комплектация автоматикой импортного производства;
— высокое качество в соответствии с нормами ISO 9001;
— изготовление с учетом особенностей Российского климата;
— блочная и моноблочная конструкция конструкция КЦКП;
— 5 лет гарантии на корпус КЦКП;
Кондиционеры до КЦКП-45 включительно поставляются в собранном виде. Для экономии затрат при монтаже и удобства транспортировки, кондиционеры КЦКП могут поставляться в виде моноблоков максимальной заводской сборки на единой раме. Возможна поставка кондиционеров отдельными блоками, в случае отсутствия дверных проемов достаточной ширины и подъемных механизмов. Кондиционеры КЦКП-50. 100 поставляются в разобранном виде пакетами. Стандартно КЦКП упаковываются в полиэтилен высокой плотности, за дополнительную плату в деревянную обрешетку.
Источник
Условия эксплуатации
Каркасно-панельное оборудование комплектуется автоматикой, которая отвечает за корректную работу всех модулей. С ее помощью контролируются выставленные параметры работы кондиционерной системы, а также производится защита от аварийных ситуаций.
В основе автоматики лежат температурные датчики, отслеживающие температуру внутри помещений. Именно они отдают сигналы вентиляторам, которые отключаются или уменьшают скорость вращения крыльчатки. Таким способом регулируется температурный режим, или перекрываются клапаны подачи теплоносителя/хладагента.
Вся автоматика объединена центральным блоком, который считывает информацию, поступающую от контролеров (датчиков).
К условиям эксплуатации серьезных требований нет. Надо вовремя очищать или менять фильтры, проверять теплообменники на предмет свободного пространства между ребрами, так как они иногда забиваются пылью. Нужно проверять работу вентиляторов, компрессора кондиционерной установки и других приборов.
Источник
Элементы приточных установок КЦКП
1. Входной клапан предназначен для забора воздуха. В зависимости от требований заказчика кондиционер комплектуется следующими входными клапанами: гравитационным клапаном, клапаном с электроприводом, клапаном с ручным приводом. Материал клапана — оцинкованная или нержавеющая сталь. В исполнении для районов Крайнего Севера клапан поставляется со встроенными электрическими ТЭНами и подогревом электропривода.
2. Фильтр предназначен для очистки воздуха от пыли и других вредных веществ. Блок фильтра может включать нерегенерируемые сменные фильтры грубой фильтрации класса EU3-EU4, а также фильтры различной степени тонкой и специальной фильтрации, обеззараживания. Блок фильтра имеет люк обслуживания для замены фильтра. Фильтр выполнен в виде легкосменной жесткой рамки с закрепленным на ней фильтрующим материалом.
3. Вентилятор предназначен для перемещения воздуха в кондиционере и подачи его в систему или непосредственно в помещение. В кондиционере используется вентилятор со свободно вращающимся колесом, что позволяет организовывать выход потока воздуха в любом направлении, устанавливать блок теплообменника как до, так и после блока вентилятора. Блок вентилятора имеет съемный люк для обслуживания. Использование вентилятора со свободно вращающимся колесом позволяет значительно сократить габариты, массу, установочную и потребляемую мощность. На центральный кондиционер устанавливаются вентиляторы с отечественными двигателями, либо импортными «Siemens», по просьбе заказчика.
4. Воздухонагреватель предназначен для нагрева воздуха. Нагрев осуществляется различными теплоносителями: горячая вода, пар, электричество. В зависимости от требуемых параметров температуры воздуха на выходе, кондиционер может включать один или несколько блоков теплообменника. Возможны варианты установки в одном агрегате водяного и электрического теплообменника. Водяные и паровые теплообменники — биметаллические российского производства. На центральный кондиционер устанавливаются отечественные воздухонагреватели любого производителя по просьбе заказчика.
5. Воздухоохладитель предназначен для охлаждения воздуха. Применяются водные или фреоновые охладители. Стандартно в составе кондиционера комплектуется каплеуловителем и поддоном для сбора конденсата.
6. Шумоглушитель предназначен для снижения уровня шума на входе в кондиционер и на выходе. Используются глушители пассивного типа. На центральный кондиционер устанавливаются шумоглушители собственного производства, либо другого производителя по просьбе заказчика.
7. Теплоутилизатор предназначен для возврата части тепла удаляемого из помещения воздуха. В блоке теплоутилизации может быть использован роторный рекуператор, пластинчатый рекуператор, а также связь этиленгликолевых теплообменников. Температурный коэффициент полезного действия — до 85%.
Технические характеристики приточных установок КЦКП
Центральные кондиционеры
КЦКП
Диаметр рабочего
колеса, дм
Производи-
тельность, тыс. м 3 /час
Статическое
давление,
Па
Частота вращения, об/мин
Скорость потока в проходном сечении, м/с
Установочная мощность, кВт
КЦ-КП 1500
1,6
0,2-0,6
240-50
3000
0,2-0,6
0,09
2
0,4-1,53
390-50
3000
0,4-1,5
0,25
КЦ-КП 4000
2
0,4-1,53
390-50
3000
0,3-1,1
0,25
2,5
0,4-3
600-50
1500-3000
0,3-2,2
0,18-0,75
3,15
0,5-5,8
1000-50
1500-3000
0,37-4,2
0,25-2,2
КЦ-КП 6000
3,15
0,5-5,8
1000-50
1500-3000
0,2-2,2
0,25-2,2
4
0,5-5,5
400-30
1000-1500
0,2-1,5
0,37-1,1
5
1,5-10,6
50-600
1000-1500
0,57-4
0,75-3
КЦ-КП 8500
4
5,5-11
30-1500
1500-3000
1,5-3
1,1-5,5
5
10,6-16
50-1500
1500-3000
4-8
3-11
КЦ-КП 12000
6,3
3-21,5
50-1200
1000-1500
0,74-5,3
2,2-11
КЦ-КП 17000
6,3
3-21,5
50-1200
1000-1500
0,53-3,8
2,2-11
КЦ-КП 25000
6,3
3-21,5
50-1200
1000-1500
0,38-2,8
2,2-11
8
8-25
100-1600
1000-1500
1-3,2
7,5-15
КЦ-КП 40000
10
12,5-55
150-1350
750-1000
1,3-5
7,5-37
Кондиционер центральный каркасно панельный северного исполнения
В северном исполнении кондиционеры всегда комплектуются встроенным утепленным ТЭНами воздухозаборным клапаном. Особенностью этого клапана является использование в конструкции периметрального обогрева, в виде расположенного по наружному периметру клапана гибкого саморегулирующего нагревательного кабеля, постоянно подключенного в сеть переменного тока 220 В.
Внутренние полости панелей заполнены теплоизоляционным материалом.
Уплотнения между каркасом и панелями изготовлены из морозоустойчивого материала.
Северное исполнение кондиционеров подразделяется на 2 модификации:
КЦКП-С-1 — для обработки воздуха с минимальной температурой -40 °С
На входе в кондиционер устанавливается воздухозаборный клапан утепленный ТЭНами. Далее следуют блоки КЦКП стандартного исполнения.
КЦКП-С-2 — для обработки воздуха с минимальной температурой -50 °С
На входе в кондиционер устанавливается блок подготовки воздуха, обеспечивающий подогрев воздуха с минус 50 °С до минус 40 °С. Блок состоит из воздухозаборного клапана утепленного ТЭНами и теплообменника электрического, работоспособного при температуре минус 50 °С. Каркас изготавливается из алюминия, панели блока из оцинкованной стали. Далее следуют блоки КЦКП стандартного исполнения.
Центральные кондиционеры каркасно-панельные КЦКП
Центральные кондиционеры КЦКП — продукция, хорошо зарекомендовавшая себя в течение долгого срока производства и эксплуатации. Это качественное оборудование, хорошо дополняющее любую вентиляционную систему. Установки КЦКП представляют собой модульную структуру, имеют большой выбор типоразмеров воздухопроизводительностью от 500 до 120 000 м3/ч. Благодаря крупному ассортименту функциональных блоков бренда-производителя ВЕЗА, можно подобрать такой центральный кондиционер, который будет максимально адекватно соответствовать поставленным целям при проектировании и построении вентиляционной системы помещения.

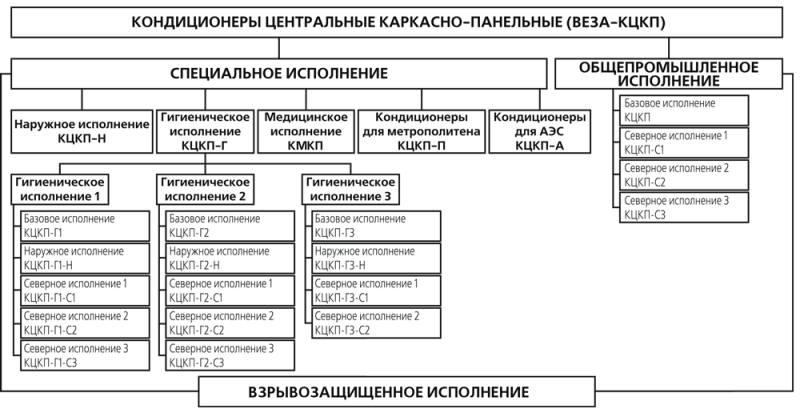

Центральные кондиционеры КЦКП ВЕЗА — разновидности
На данный момент компания-производитель ВЕЗА предлагает следующие разновидности центральных кондиционеров различного типа:
- Общепромышленный, базовый тип — КЦКП. Самые распространенные кондиционеры, производимые по обыкновенному принципу индивидуальной проектировки оборудования. Благодаря своей универсальности способны максимально удовлетворить требования практически любого проекта;
- Тип наружного исполнения — КЦКП-Н. Подойдут для тех систем вентиляции, в которых возможность внутреннего размещения элементов отсутствует. Кондиционеры этого типа осуществляют все типы процессов обработки воздуха и представлены в широком ассортименте типоразмеров;
- Северное исполнение — КЦКП-С. Эти кондиционеры предназначены для эксплуатации в условиях холодного или умеренного климата. Относятся к 3 категории и соответствуют нормам ГОСТ 15150. Выполняют весь спектр процессов воздушной обработки;
- КЦКП-Г — кондиционеры в гигиеническом исполнении. Применяются в тех вентиляционных системах, которые имеют определенные требования по гигиеническому состоянию своих узлов и элементов. Актуальны для фармакологических и прочих помещений;
- КМКП — кондиционеры для использования в медицинских помещениях. Представляют собой набор блоков для монтажа в вентиляционных системах с определенными требованиями по микроклимату и чистоте воздушной среды;
- КЦКП-А — атомное исполнение. Эти кондиционеры делаются в сейсмостойком исполнении, соответствуя определенным требованиям ОПБ-88/97, могут применяться на атомных станциях в других помещениях с оборудованием из сферы атомной энергетики;
- КЦКП-П — модели, предназначенные для использования в метрополитене или других подземных сооружениях. Делаются на основе классических моделей КЦКП, но имеют некоторые отличия в обслуживании, устройстве и наполнении.
Кондиционеры КЦКП могут иметь правую или левую сторону обслуживания, строиться в два этажа, или в два ряда. Функциональные блоки, из которых состоят установки, выполняют все процессы по обработке воздуха: фильтрация, увлажнение, охлаждение, нагрев и т.п. КЦКП комплектуются необходимым комплектом автоматики.
Источник
Исполнение КЦКП
Производители предлагают несколько вариантов исполнения каркасно-панельных кондиционеров:
- стандартное внутреннее исполнение, обозначаемое аббревиатурой КЦКП, которое устанавливается в венткамеры или в специальные помещения для кондиционеров;
- наружное исполнение с добавкой буквы «Н» (КЦКП-Н), которые монтируются на улице, чаще на крышах зданий;
- КЦКП-С – северное исполнение для использования в регионах с низкими температурами;
- КЦКП-В – взрывозащищенный вариант;
- КЦКП-Аэ – сейсмостойкое оборудование, которое используется в системах кондиционирования атомных станций;
- КЦКП-Гн – применяется в помещениях с повышенными требованиями к гигиеническим нормативам;
- КЦКП-П – изготавливаются для установки в метро и других подземных сооружениях.
Все предлагаемые кондиционерные каркасно-панельные установки – это большой модельный ряд в плане производительности оборудования. Диапазон технической характеристики достаточно внушительный – 400-100000 м³/ч, поэтому согласовать и подобрать необходимый кондиционер под требуемые параметры помещений или зданий не составит труда.
Разновидности центральных кондиционеров

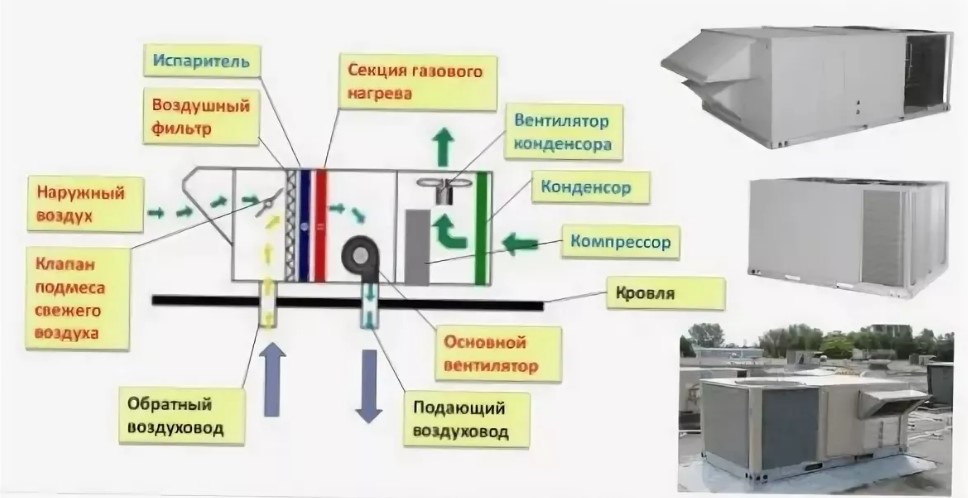

Приточно-рециркуляционный центральный кондиционер
В зависимости от внутреннего устройства агрегаты делятся на несколько типов:
- Прямоточные. В системе используется только наружный воздух. Кондиционеры устанавливаются в зданиях, где повышено загрязнение воздуха пылью, токсичными парами, микроорганизмами. Недостаток прямоточного оборудования в затрате больших мощностей на обогрев и охлаждение.
- Рециркуляционные. По каналам циркулирует смесь приточного и вытяжного воздуха. Рециркуляция бывает полная или частичная. Воздух из помещений очищается, увлажняется или сушится, затем отправляется обратно. Вариант подходит для помещений, не имеющих опасных выделений.
- Оборудование с рекуперацией. Кондиционеры используют тепло вытяжного воздуха, чтобы частично нагреть уличный. В специальных теплообменниках (рекуператорах) происходит обмен температурой или смешивание воздушных масс. Система обеспечивает меньший расход электроэнергии.
https://youtube.com/watch?v=nMLZOad1kIw
Пример комплектации приточной установки КЦКП
Обязательным компонентом, входящим в состав приточных установок являются системы автоматического управления САУ КЦКП. В базовую комплектацию центрального кондиционера система автоматического управления САУ не входит и подбирается отдельно. Система автоматического управления гарантирует работоспособность установки в требуемом режиме, надежность эксплуатации, предохранение центрального кондиционера от поломки в результате изменения внешних факторов (несанкционированное отключение воды, электричества и т.д.). Комплект автоматики различается в зависимости от назначения конкретного КЦКП, но минимальный и достаточный состав САУ должен быть установлен на каждой установке.
Обязательные функции САУ:
- автоматическое поддержание заданной температуры на выходе из установки;
- отключение вентилятора при поступлении сигнала с приборов пожарной сигнализации;
- защита теплообменника от замораживания (при теплоносителе — вода, пар);
- защита электродвигателя от перегрузки, скачков напряжения и перекоса фаз;
- защита от перегрева (электричество).
Источник
Рабочая температура кондиционера в режиме обогрева
При выборе сплит-системы, которой вы будете пользоваться для обогрева, нужно проверить её минимальную рабочую температуру в режиме нагрева. По этой характеристике кондиционеры можно разделить на пять групп:
- сплит-системы, которые корректно работают в режиме обогрева при температуре не ниже −7 °C — это неинверторные модели;
- сплит-системы с ограничением в −15 °C — это наиболее многочисленная группа инверторных моделей;
- модели, которые можно использовать при температуре до −22 °C или ниже — это инверторные модели с установленным на заводе «зимним комплектом»;
- «зимние» инверторные кондиционеры, которые можно использовать при температуре от −25 °C, эти сплит-системы оснащены не только заводским «зимним комплектом», но и более мощным компрессором;
- тепловые насосы «воздух-воздух» — их можно использовать при температуре от −25 или даже от −30 °C, такие кондиционеры оснащены «зимним комплектом», ещё более мощным двухступенчатым роторным компрессором и увеличенным теплообменником внешнего блока.
Условия эксплуатации
Каркасно-панельное оборудование комплектуется автоматикой, которая отвечает за корректную работу всех модулей. С ее помощью контролируются выставленные параметры работы кондиционерной системы, а также производится защита от аварийных ситуаций.
В основе автоматики лежат температурные датчики, отслеживающие температуру внутри помещений. Именно они отдают сигналы вентиляторам, которые отключаются или уменьшают скорость вращения крыльчатки. Таким способом регулируется температурный режим, или перекрываются клапаны подачи теплоносителя/хладагента.
Вся автоматика объединена центральным блоком, который считывает информацию, поступающую от контролеров (датчиков).
К условиям эксплуатации серьезных требований нет. Надо вовремя очищать или менять фильтры, проверять теплообменники на предмет свободного пространства между ребрами, так как они иногда забиваются пылью. Нужно проверять работу вентиляторов, компрессора кондиционерной установки и других приборов.
Источник
Особенности устройства
Мобильный кондиционер представляет собой отдельный блок, который совмещает в себе все основные узлы: компрессор, конденсатор, испаритель, фильтры, вентилятор. Устройство носит соответствующее название благодаря возможности его перемещать, так как механизм оснащен колесами для передвижения. Разумеется, после вывода воздуховода мобильность несколько снизится, однако с учетом того, что в качестве канала для движения воздуха применяется гофрированная труба, что обеспечивает гибкость, есть возможность передвигать устройство в радиусе полуметра.
Данное оборудование располагается исключительно на полу, в нем не предусмотрен крепеж на стену, но имеются колеса. Помимо стандартной модели существуют также мобильные напольные кондиционеры без воздуховода. Наряду с удобством использования, так как данная техника не требует ни малейшего монтажа для обеспечения отвода воздуха, такой вариант оборудования намного менее эффективен, чем модель со специально предусмотренным каналом. Причина кроется в особенностях работы, так как мобильный кондиционер без воздуховода функционирует по принципу увлажнителя воздушной среды: пористый фильтр способствует испарению воздуха, который проходит через механизм.
Особенностью данной техники является общее повышение температуры наряду с локальным ее понижением непосредственно вблизи устройства. Учитывая столь существенный минус, модель моноблока без воздуховода лучше не использовать, так как ее высокая стоимость неоправданно завышена для такого рода оборудования.
Кондиционер центральный каркасно панельный медицинского исполнения
Санитарно-эпидемиологическое заключение №227 от 5.03.2012 выданное ФЕДЕРАЛЬНОЙ СЛУЖБОЙ ПО НАДЗОРУ В СФЕРЕ ЗАЩИТЫ ПРАВ ПОТРЕБИТЕЛЕЙ И БЛАГОПОЛУЧИЯ ЧЕЛОВЕКА ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ЗДРАВООХРАНЕНИЯ “ЦЕНТР ГИГИЕНЫ И ЭПИДЕМИОЛОГИИ В ВЛАДИМИРСКОЙ ОБЛАСТИ”
Кондиционер выполнен в виде набора функциональных моноблоков и (или) блоков.
Толщина панелей — 50 мм. Для теплоизоляции используется заливочный пенополиуретановый материал.Все внутренние детали и узлы, включая внутренние стенки панелей, изготавливаются из нержавеющей стали:
- материалы и покрытия внутренних частей кондиционера позволяют исключить накапливание на их поверхностях статического электричества;
- внутренние полости кондиционера выполнены гладкими с минимальным количеством выступов и полостей, способствующих накоплению различных загрязнений;
- конструкцией кондиционера предусмотрена возможность регулярной чистки и дезинфекции всех внутренних поверхностей;
- материал деталей является экологически чистым и инертным к промывочным и дезинфецирующим растворам.
Предусмотрены смотровые окна в секциях вентилятора и увлажнителя.
Энергоэффективность дома
В российском ютубе полно роликов про воздушные тепловые насосы на кондиционерах, и почему то везде прослеживается четкая тенденция, что если кто-то их ругает, то обязательно упускает плюсы прибора и раздувает минусы, и наоборот.
В этой статье будут затронуты как положительные, так и отрицательные стороны вопроса.
Прежде чем задумываться об отоплении кондиционером, проверьте теплоизоляцию и энергоэффективность своего дома.
Если она никудышная, то какой-бы мощности агрегат вы не поставили, зимой вы не согреетесь. И вид отопления здесь будет не причем.
Не зря говорят – самое лучшее отопление, это утепление! Когда с этим у вас все в порядке, можно приступать к выбору кондиционера.
КЦКП-10
Кондиционеры Центральные Каркасно-Панельные (КЦКП) под торговой маркой «ВЕЗА» построены на классических принципах индивидуально проектируемого оборудования (customised product) принятого в Западной Европе, для максимального удовлетворения любых требований проекта.
Кондиционеры КЦКП-10 общепромышленного исполнения предназначены для использования в системах вентиляции, кондиционирования и воздушного отопления промышленных и гражданских зданий различного назначения. Размещаются только внутри зданий (уличные кондиционеры — см. специальное назначение КЦКП-Н).
Каркас кондиционеров КЦКП общепромышленного исполнения изготавливают из алюминиевого профиля №30 для КЦКП-1,6…8, №50 для КЦКП-10…40 и №70 для КЦКП-50…100. Панели типа «сэндвич» имеют толщину 25 мм для КЦКП-1.6…40 и 50 мм для КЦКП-50…100.
Кондиционеры могут компоноваться по двухуровневой схеме как по вертикали (два «этажа») до КЦКП-40 включительно, так и по горизонтали (два ряда) для всех типоразмеров и изготавливаются в правом или левом конструктивном варианте, в зависимости от направления воздушного потока в воздушном канале КЦКП.
Кондиционеры до КЦКП-45 включительно поставляются в собранном виде. Для экономии затрат при монтаже и удобства транспортировки, кондиционеры КЦКП могут поставляться в виде моноблоков максимальной заводской сборки на единой раме. Возможна поставка кондиционеров отдельными блоками, в случае отсутствия дверных проемов достаточной ширины и подъемных механизмов. Кондиционеры КЦКП-50. 100 поставляются в разобранном виде пакетами. Способ поставки (моноблоки, блоки, пакеты) указывается заказчиком в опросном листе. Стандартно кондиционеры упаковываются в полиэтилен высокой плотности, за дополнительную плату — в гофрокартон и деревянную обрешетку.
| КЦКП-1,6 | Цена по запросу |
| КЦКП-100 | Цена по запросу |
| КЦКП-12,5 | Цена по запросу |
| КЦКП-16 | Цена по запросу |
| КЦКП-20 | Цена по запросу |
| КЦКП-25 | Цена по запросу |
| КЦКП-3,15 | Цена по запросу |
| КЦКП-31,5 | Цена по запросу |
| КЦКП-40 | Цена по запросу |
| КЦКП-5 | Цена по запросу |
| КЦКП-50 | Цена по запросу |
| КЦКП-6,3 | Цена по запросу |
| КЦКП-63 | Цена по запросу |
| КЦКП-8 | Цена по запросу |
| КЦКП-80 | Цена по запросу |
| Типоразмер | Номинальная воздухопроизводительность, м3/ч |
|---|---|
| КЦКП-1,6 | 1600 |
| КЦКП-3,15 | 3150 |
| КЦКП-5 | 5000 |
| КЦКП-6,3 | 6300 |
| КЦКП-8 | 8000 |
| КЦКП-10 | 10000 |
| КЦКП-12,5 | 12500 |
| КЦКП-16 | 16000 |
| КЦКП-20 | 20000 |
| КЦКП-25 | 25000 |
| КЦКП-31,5 | 31500 |
| КЦКП-40 | 40000 |
| КЦКП-50 | 50000 |
| КЦКП-63 | 63000 |
| КЦКП-80 | 80000 |
| КЦКП-100 | 100000 |
Диапазоны воздухопроизводительности
Рабочие диапазоны расходов воздуха для различных типоразмеров кондиционеров определяются допустимыми значениями скорости в проходных сечениях блоков, имеющимися площадями для их размещения, уровнем шума и другими частными факторами.
Источник
Предусмотрена ли дополнительная защита системы?
Кондиционер КЦКП хорошо герметизирован. Применяются специальные герметики с защитой от грибков. Кроме того, есть уплотнители, которые выдерживают воздействие, как химических
веществ, так и перепадов температуры и других потенциальных угроз.
Система создана таким образом, чтобы вы могли провести ее быстрое и качественное
обслуживание. Внутрь устанавливается вентилятор, двигатель и все сопутствующие элементы. В
случае необходимости чистки, замены фильтра или выполнения других сервисных работ, их
можно извлечь. Внутреннее пространство гладкое, удобное в чистке. Материал, а также
уплотнители хорошо выдерживают обработку специальными дезинфицирующими составами.
Использование воздуха
По количеству используемого уличного воздухопотока центральные установки кондиционирования делятся на прямоточные, рециркуляционные, с частичной рециркуляцией.
Прямоточные
Отличаются использованием только наружного воздухопритока. Свежий поток забирается с улицы, проходит через систему фильтрации, дезодорирования, дезинфекции, увлажнения и т.д. По сети трубопроводов подается внутрь помещения в необходимом количестве. Применяется, когда повторное использование отработанного воздуха по определенным причинам невозможно:
- выделение токсичных паров от химических веществ, образование газов ядовитых жидкостей и т.д.;
- большое количество пыли, мелкодисперсной взвеси различных твердых веществ;
- болезнетворные бактерии, микроорганизмы, попадание которых в обработанный воздухопоток строго исключено;
- остаток в воздушных массах неприятных, резких запахов;
- испарения, выделение паров взрыво-, пожароопасных веществ.
Рециркуляционные
Представляют собой замкнутую сеть воздуховодов, по которой циркулирует один и тот же воздушный поток. Он забирается из помещения, очищается, осушается или увлажняется. Затем, обработанный, вновь поступает внутрь кондиционируемого пространства.
Использование рециркуляционной системы возможно, когда воздушные массы не насыщаются вредными, взрывоопасными парами, крупнодисперсной пылью, резкими запахами. Требуется лишь регуляция температурного, влажностного показателя. Свежий воздухоприток не требуется, либо компенсируется за счет других систем.
В случаях, когда невозможно обеспечить свежий приток, систему полной рециркуляции можно использовать при условии оснащения ее дополнительным оборудованием грубой очистки, более тонкой воздушной фильтрации. Это значительно увеличивает стоимость всей системы, что целесообразно только при невозможности установить другие варианты кондиционирования.
Чаще всего схемой полной рециркуляции оснащаются техпомещения с установленным производственным оборудованием, выделяющим большое количество тепла.
С частичной рециркуляцией
Предполагает одновременное использование наружного воздухопотока с рециркуляционным. Наиболее гибкая схема кондиционирования, которая может работать в трех режимах: прямоточном, полной рециркуляции, частичной рециркуляции в зависимости от требуемых показателей, качества наружного воздухопотока.
Применение подразумевает соблюдение некоторых условий:
- рециркулируемый воздухопоток не содержит вредных химических, токсичных испарений;
- объем вытяжного потока больше приточного;
- наружные воздушные массы по температурно-влажностным показателям должны приближаться к необходимым параметрам для притока. Иначе кондиционирование будет осуществляться по схеме полной рециркуляции с регулированием воздушного газового состава дополнительным оборудованием;
- минимальное количество свежего воздухопотока определяется санитарными нормами;
- степень добавления уличного воздушного потока зависит от его температуры, уровня влажности, которые должны максимально соответствовать требуемым параметрам.
Данные устройства делятся:
- центральные установки кондиционирования с первой рециркуляцией. Свежий воздух смешивается с рециркуляционным до камеры орошения. Это уменьшает расходы на обогрев, охлаждение подаваемого воздухопритока;
- центральные установки кондиционирования со второй рециркуляцией. Добавление уличного потока к рециркуляционному после камеры орошения.
Сферы применения и виды систем центрального кондиционирования
Сегодня центральные системы кондиционирования устанавливают повсеместно в больших зданиях общественной направленности: бизнес-центры, торговые площадки, промышленные объекты, здания пищевого производства, медицинские центры, здания общественно-культурные.
На основании структурных комплектаций, параметров мощности потока, объема здания системы центрального кондиционирования могут быть разных видов. Рассмотрим их подробнее.
В зависимости от объема свежего приточного воздуха:
- Прямоточная – функционирует на основании только наружных воздушных масс. Оборудование состоит из внешней заслонки, вентилятора, секции фильтрации. Вытяжной блок оборудован вентилятором и заслонкой, которые управляются сервоприводами. В качестве минусов такой системы выделяют мощные агрегаты для охлаждения и обогрева и невозможность регуляции температуры для каждого помещения здания. Чтобы решить проблему, система оборудуется оборудованием для переменного распределения воздушного потока: в каждом помещении стоят датчики, контролирующие температуру и управляющие воздушными массами при помощи заслонок.
- Рециркуляционная – использует один и тот же воздух, который берет из помещения и после прохождения ряда секций он возвращается в помещение с нужными параметрами. Для ее работы необходимо соблюдение некоторых правил: вытяжной воздух не содержит химических и токсичных примесей.
- Частично рециркуляционная – в процессе работы к воздуху из помещений примешивается часть наружного воздуха. Для ее работы необходимо: объем вытяжного воздуха больше приточного; наружный по параметрам должен быть близок по показателям, требуемым от системы.
Оборудование с рекуперацией воздуха:
В его работе применяется температура вытяжного воздуха, чтобы нагреть приточные массы. Такие системы позволяют сэкономить на дополнительном обогреве потока, поступающего извне. Системы такого типа могут быть:
- Прямоточными – работа на основе только поступающего извне воздуха.
- Рециркуляционными – при работе смешивают приточный с вытяжным воздухом и отправляют из на обработку по секциям.
- Теплоутилизационными – полностью сохраняют энергию вытяжного воздуха, передавая ее приточному.
По зонам:
- Мультизональная – применима для объемных пространств, состоящих из ряда зон, отличающихся требуемыми параметрами воздухопритока. Но в действительности разделение невозможно при помощи перегородок или стен. Поэтому к каждой зоне подводится свой приточный воздуховод, в который поступает поток нужных параметров. Чаще всего разница в параметрах приточного воздуха заключается в регулировании температуры. Такие системы применимы в производственных цехах, складах, где установлено в разных зонах оборудование, выделяющее разный уровень тепла или где хранятся материалы, требующие разного температурного режима хранения.
- Однозональная – используется в просторных помещениях, площадках, которым свойственно выделение влажности и тепла. Регулируются параметры воздуха в таких помещениях при помощи автоматического контроля за приточными воздушными массами. При этом для каждого сезона нужно корректировать настройки температурно-влажностного режима. Чаще всего такие установки применяют в спортивных комплексах, тренажерных залах, зданиях общественно-культурного назначения (театр, кинозал, ярмарка, выставочные площадки), торговые здания.
Виды кондиционеров
Перед покупкой устройства нужно рассмотреть все существующие виды. Их отличают по функциям и предназначению.
- Сплит и мульти-сплит кондиционеры — состоят из 2-6 блоков, внешнего (компрессора) и внутреннего (испаритель). У мульти-сплита таких конструкций может быть несколько. Предназначены для домов, квартир и офисов. Бывают разной мощности. Есть несколько типов расположения, самый популярный — настенный.
- Мобильные кондиционеры — могут быть как одноблочными, так и двухблочными. Двухблочные по конструкции напоминают сплит-системы, у них такой же принцип работы — один блок остается вне помещения, другой — испаритель. Одноблочный — один блок, устанавливается в нужном месте. Их главное достоинство — мобильность. Их можно перемещать и транспортировать, есть функция дистанционного управления.
Мобильное охлаждающее устройство
- Домашние кондиционеры — отличаются от промышленной меньшей мощностью. Обычно имеют много функций — охлаждение и прогревание, поддержание температуры и вентиляция. Среди домашних климатизеров самые распространенные — сплит-системы. У них есть большое разнообразие дополнительных функций.
- Инверторное оборудование — экономичные климатизеры. Экономичные не в плане денег, а в плане электроэнергии благодаря процессу «инвертирование». Их можно использовать вместо обычных сплит-систем. В среднем, стоят больше чем сплит.
Схема работы инверторного кондиционера
Климатические устройства — их целью является поддержание нужной температуры. Климатизеры холодильного типа используются на заводах и фабриках, защищая их от перегревания от оборудований. Они являются самыми безопасными и безаварийными.
Это основные виды устройств. Если выбирать для квартиры, то подойдут домашние сплит-системы.
