Чертеж каркасного дома для ПМЖ: Инструкция

Виды каркасных бытовок

В зависимости от потребностей владельца, возможно выбрать один из 3 основных видов каркасных бытовок — деревянные, металлические, переносные. Такое деление достаточно условно, и основано в большой степени на особенностях применения.

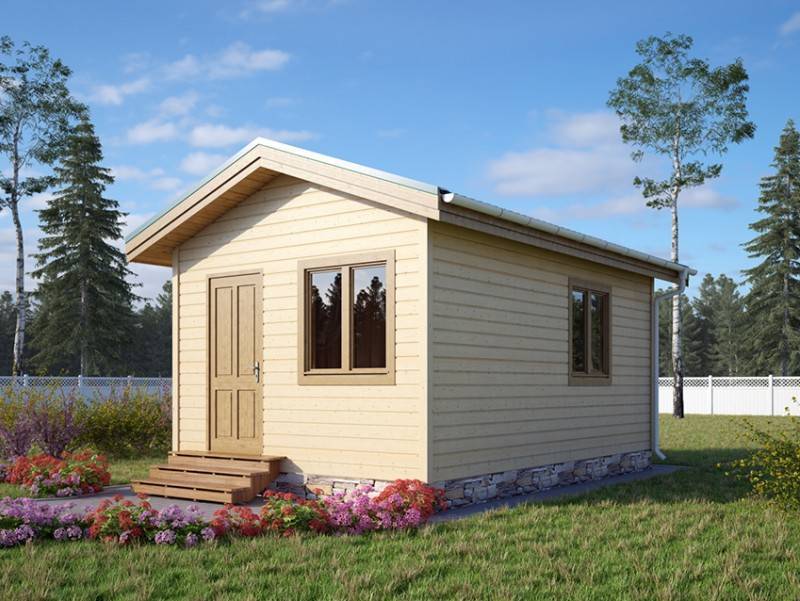

Бытовка с деревянным каркасом

Выбрать этот вариант лучше всего для частного строительства, продолжающегося многие годы. По окончании строительства бытовка может быть перевезена в разобранном виде или оставлена в виде подсобного помещения. Во втором случае оснащается дополнительными удобствами, внешней и внутренней декоративной обшивкой, более прочным фундаментом, и так далее.

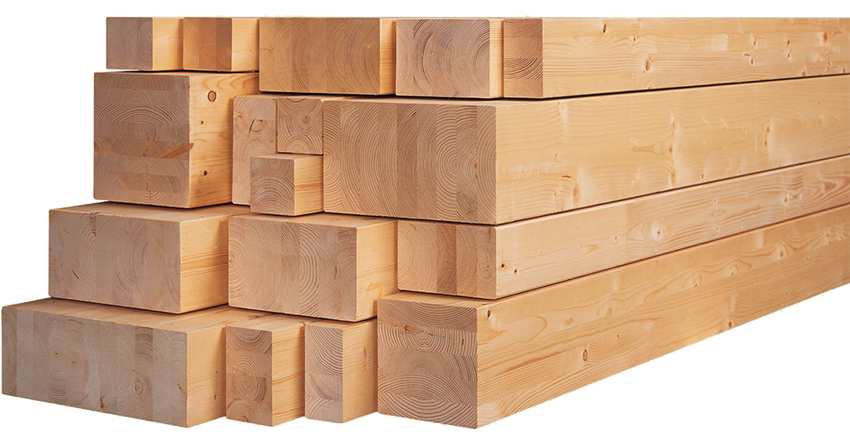

Каркас выполняется из деревянного бруса размерами 100х100 мм и более. При перевозке таких конструкций в собранном виде они быстро теряют прочность и долговечность. В несомненные достоинства деревянных бытовок можно записать их экологичность, хорошие теплоизоляционные свойства, низкую цену и способность хорошо вписываться в сельский ландшафт.

Бытовки с каркасом из металла

Самый лучший вариант для использования в качестве единственного дома на дачном участке. Представляет собой бытовку с деревянным каркасом, встроенную внутрь сварного каркаса из стальных швеллеров и угловых стоек. Стальной каркас защищает дерево от деформаций, придает конструкции значительную прочность и долговечность, позволяет ее достаточно безопасно переносить в собранном виде.

Такой вариант редко выбирается для сборки своими руками, имея слишком высокую цену для применения в сфере частного строительства, и слишком большой вес для использования в качестве переносного.

Переносные бытовки

Планируя серьезно заниматься строительным бизнесом, без такого временного жилья не обойтись. Существует два основных подвида — деревянные и металлические.

Деревянные отличаются от своих непередвижных аналогов отсутствием декоративной отделки, более простой внутренней отделкой, толстым каркасом. Для основных балок каркаса берется брус 150х100 мм и более. Установка таких конструкций не требует особенной подготовки и жесткого крепления к земле.

Металлические, или строительные вагончики, являются сборным аналогом заводских контейнерных бытовок. Хорошо собранная конструкция такого типа способна прослужить более 15 лет, постоянно переезжая с места на место. Каркас в этом случае выполняется из профилированной трубы 60х40, лаги — из трубы 40х40.

Стены снабжаются гидро- и теплоизоляцией и обшиваются профнастилом снаружи и ДСП изнутри. По необходимости, в вагончик может быть проведено электричество, водоснабжение, установлен обогрев. В недостатки такой модели можно записать наивысшую для всех каркасных вариантов цену материала, большой вес, необходимость следить за состоянием обшивки и подкрашивать её, большой объем сварочных работ.

Формирование стен: утепление, гидро- и пароизоляция

Для того, чтобы дом был как можно более теплым, стены формируются послойно, благодаря чему по тепловым характеристикам дом получается гораздо теплее, чем, скажем, из блоков. Однако на качество каркасного здания влияют многие факторы, среди которых – качество материалов для стен, утеплителя, изоляционных материалов.

Схема стены каркасного дома

Утеплитель не сделает дом теплым, если в доме нет системы отопления, однако позволит сохранить тепло в течение долгого времени. Поэтому к выбору утеплителя необходимо подойти серьезно. Два основных материала для утеплителя – это пенопласт и минеральная вата. Подробнее про них вы можете почитать в нашем специальном разделе. Как сделать утепление каркасного дома пенопластом, читайте здесь, а минеральной ватой — тут.

Какой вы утеплитель вы не выбрали, обратите внимание на следующие факторы:

  • утеплитель должен крепко примыкать к брусу, не оставляя щелей.
  • утеплитель должен надежно быть защищен гидроизоляционной пленкой со стороны улицы
  • утеплитель должен соответствовать всем принципам безопасности и не выделять вредных веществ (китайские материалы этим грешат)
  • утеплитель должен иметь сертификат качества и нужную плотность

Чтобы уложить утеплитель, помните: пенопласт укладываем снизу вверх, минеральную вату матами – снизу вверх, минеральную вату рулонами – сверху вниз.

Когда утеплитель установлен, снаружи его необходимо защитить гидроизоляционной пленкой. Она должна полностью укрывать всю стену, без разрывов, щелей и пр. А изнутри стену точно также укутываем пароизоляционной мембраной. Эта мембрана позволяет лишней влаге выходить из стены в комнату, и не дает пройти воде снаружи в стену.

Последний слой стены – это плиты ОСБ или другие. Плиты ЦСП гораздо лучше, чем чисто деревянные, но и стоят дороже.

Стены собраны, и остается сделать внешнюю и внутреннюю отделку.

Кровлю также можно сделать своими руками. Сперва выводятся фронтоны, а потом стропильная система. Чердачное помещение можно утеплить, но это не всегда нужно. На даче чердак лучше оставить без утепления для хранения нужных вещей, сушки фруктов и пр.

Самостоятельная сборка каркасных бытовок 6х3

Любое строительство, особенно на начальных этапах, требует наличия специальных подсобных помещений для безопасного хранения материалов и инструментов — бытовок. Достаточно большая и качественно построенная бытовка способна годами обеспечивать рабочим комфорт во время отдыха и защиту от погодных условий, в той или иной степени заменяя полноценное жилище. После завершения стройки бытовка может найти себе применение на другом месте, или послужить в качестве сарая.


Несмотря на широкий выбор доступных в продаже моделей каркасного или контейнерного типа, их цена доступна только расточительным хозяевам или строительным подрядчикам, постоянно переезжающим с места на место. При постройке частного дома или дачи намного дешевле и практичней выйдет самостоятельно построить каркасную бытовку, сразу закладывая в нее все особенности, которые могут пригодиться в будущем.

Плюсы и минусы каркасной бытовки

  • Цена — каркасные модели намного дешевле своих брусовых и контейнерных аналогов, особенно в деревянном исполнении.
  • Вес — каркасно-щитовые конструкции очень легки.
  • Универсальность — при сборке можно вложить в бытовку такие характеристики, которые нужны конкретному владельцу.
  • Легкость монтажа — для сборки достаточно 1-2 человека и минимум инструментов.
  • Простота разборки — при необходимости демонтировать бытовку можно еще быстрее, чем собрать.
  • Относительная легкость перевозки — металлических, или деревянных в демонтированном виде. Собранные деревянные конструкции хрупки, и требуют особой техники для перевозки.

Минус один, но весьма весомый — малая долговечность, особенно в постоянных переездах, поэтому такой вариант плохо подходит для профессиональных строителей.

Шаг 6: Утепление

Утепление каркасного дома проводят по схеме:

  1. Монтируют пароизоляционную пленку по внутреннему контуру стен. Она защитит теплоизоляцию от водяных паров, которые проникают из теплого в помещения и конденсируются в толще материала. Места примыкания проклеивают бутилкаучуковой лентой, фиксируют к каркасу степлером.
  2. Чтобы соединить 2 полотна пленки, к краю приклеивают двусторонний скотч. Накладывают пароизоляцию с нахлестом 100 мм и плотно прижимают.
  3. Плиты теплоизолятора, как правило, минеральной ваты, раскраивают по размерам секций каркаса. Ширина материала должна быть на 10-20 мм больше, чем расстояние между стойками. Режут утеплитель ножом или пилой с мелкими зубьями.
  4. Устанавливают плиты между элементами каркаса в 2 слоя со смещением не менее, чем на 150 мм. Общая толщина утеплителя — 200 мм.
  5. Укладывают гидроветрозащитную мембрану с наружной стороны, чтобы уберечь теплоизоляцию от выдувания и намокания. Крепят к стойкам степлером.
  6. Стыки проклеивают двусторонним скотчем.

Теперь можно приступать к отделочным работам. Если застройщик планирует построить каркасный дом, пошаговая инструкция поможет разобраться с принципами и нюансами его возведения.

Технология каркасного строительства: особенности

Каркасный дом для круглогодичного проживания представляет собой лёгкое строение с утеплёнными стенами и кровлей. Его возведение не требует специфических строительных навыков. Необходимо уметь работать шуруповёртом, молотком, пилой, измерять уровень.

Собранный по финской технологии.

Самая сложная работа при строительстве каркасника, которая требует физических усилий и некоторых строительных навыков – это укладывание или заливка фундамента. Здесь присутствуют также грунтовые работы – выемка грунта и отсыпка ямы песком.

После заливки фундамента и его выстаивания приступают к сборке каркаса, стен, кровли, прокладыванию инженерных коммуникаций. Относительно небольшой вес стен и кровли позволяют приступить к строительству раньше чем через 28 дней. Уже через неделю после заливки бетона на готовом основании можно возводить каркасные стены.

На заметку
Утепление стен и кровли производится в процессе строительства. Также в процессе монтажа простенков прокладывают инженерные сети. А при монтаже внутренней обшивки стен используют те стеновые материалы, которые позволяют выполнить стеновую отделку без дополнительного выравнивания стены.

Комплекс перечисленных мероприятий позволяет получить каркасный дом в течение месяца после начала его постройки.

Стоимость строительства и смета на материалы

Стоимость строительства каркасного дома определяется его размерами и выбором строительных материалов. При одинаковых размерах стен и кровли на цену строения будет влиять выбор утеплителя и стеновой отделки, материала кровли, наружный дизайн стен и внутренняя отделка помещений. Перечень строительных материалов, их размеры и характеристики содержаться в проектной спецификации (смете).

Смета первого этапа строительства.

Стоимость постройки каркасного дома рассчитывается исходя из перечня строительных материалов (по спецификации) и строительных работ (из описательной части). К полученной смете добавляют цену проекта.

Правила строительства

Проекты каркасных домов для круглогодичного проживания выполняются в строгом соответствии с нормами строительства. В свою очередь, нормы и правила определяют содержание – количество чертежей и спецификаций, подробность описаний.

Планировка постройки в разрезе.

Грамотный проект разрабатывается по требованиям СНипов с учётом норм пожарной, экологической безопасности, медицинских требований. Кодекс градостроительства РФ предусматривает обязательную разработку проекта и сметы на любое масштабное строительство, капитальный ремонт, реконструкцию.

Исключения составляют постройки, предназначенные для проживания одной семьи, высота которых не превышает 3-х этажей. Однако проект обеспечивает качество и долговечность будущего строения. А если застройщик сам не является профессионалом, то использование проектной документации снимает с него необходимость вникать в расчёты и обоснование выбора. Поэтому для возведения каркасного дома своими руками лучше иметь готовый строительный проект.

Анализ чертежей

В чертежах разделяют архитектурные и конструктивные разрезы.  Конструктив, является очень важным разделом проекта на стройплощадке каркасного дома для постоянного проживания. От правильных расчётов инженера зависит как долго прослужит здание. Здесь просчитываются объёмы и трудозатраты.

К расчётам относят армирование, разработку траншеи или скважин, монтаж подошвы фундамента. Чтобы определить глубину заложения, нужно знать прохождение уровня грунтовых вод и промерзания почвы. Далее делается план свайного поля и опалубочный чертёж ростверка. Рассчитывается схема армирования.

Все чертежи и разрезы выполняются в соответствии с ЕСКД и СПДС.

Частые ошибки

Во время проектирования неопытные владельцы участков допускают ошибки:

Начинают стройку без проекта – часто это заканчивается лишними затратами. Без чёткого планирования невозможно рассчитать, сколько материала потребуется для изготовления того или иного узла, элемента. При этом не учитываются локальные нагрузки, действующие на важные точки здания. Это может окончиться трагедией – дом деформируется и рухнет.

Неправильный расчёт общих размеров по отношению к толщинам стен и перегородок. Многие забывают, что стены состоят из нескольких слоёв, в результате схема оказывается неверной.

Ненадлежащий расчёт конструкций. Иногда планируют устройство чрезмерно мощного фундамента под небольшой домик, а иногда – наоборот – двух или трехэтажное строение делают из слишком тонких или некачественных элементов (металлопрофилей, досок, брусков). В первом случае впустую тратятся значительные средства, а во втором – возникает риск обрушения дома.

Ответственные узлы строят из сырого дерева – через год из элементов выйдет влага, а затем древесина будет деформироваться. В лучшем случае всю постройку перекосит и потребуются значительные переделки.

Рекомендации

Строительство из древесных материалов без предварительной антисептической обработки недопустимо – даже в самом правильно спроектированном каркасном или обычном деревянном доме неизбежно будет выпадать определенное количество конденсата на разделах (границах) сред, которых в каркасных домах гораздо больше, чем в постройках из традиционных массивных материалов. Увлажненное дерево, содержащее в своей структуре органические элементы (полисахариды), становится отличной питательной средой для различных форм микрофлоры и микрофауны, представители которой легко могут разрушить волокна древесины за небольшой (1-2 года) промежуток времени.

Цены на средства для защиты древесины

Пропитка для дерева

Утепление пирога вертикальных каркасных стен допускается лишь жесткими плитами строительного утеплителя. Засыпные и рулонные материалы из-за усадки и перемещения вниз со временем могут использоваться только на горизонтальных частях или в кровлях с уклоном до соотношения 1:5.

При использовании экономичных версий плит утеплителей малой плотности рекомендуется для предупреждения сползаний закреплять каждый ряд плит распорками между плитами. Такое решение сделает конструкцию более дорогой, увеличит теплопроводность стен, поэтому выгодно использовать качественный утеплитель более высокой плотности. Размер проемов между стоек каркаса не должен превышать поперечный размер плит утеплителя – 600 мм. Еще лучше, если размер проема уменьшен до 590 мм, чтобы исключить щели между стойками и плитами утеплителя. Нельзя заполнять стены обрезками утеплителя – будет много щелей.

Сборка каркасного дома

Суть сборки заключается в объединении строительных материалов по строгой технологии, которая будет изображена на чертеже.

Узлы из которых будет состоять каркасный дом:

  • перекрытия,
  • стены,
  • крыша.

Толщина стен в основном зависит от проекта, оптимальный вариант толщины от 17-27 см. Это поможет не потратить лишнего материя и образует дотаточную теплоизоляцию. В роли утепления подойдет минерал вата, а для внутренней обработки — гипсокартон.

Снаружи дом обшивают ОСБ плитами. На следующем этапе крепятся балки на потолок с помощью пазов. Установка стропила, их стыкуют под углом 50 градусов с помощью торца. После этого происходит устилка паро и гидроизоляционного материала.

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

  • металлическими уголками или кронштейнами встык к лежню;

с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

  • 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
  • 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
  • 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

  • засыпные материалы — керамзит, вермикулит, перлит и т.д.;
  • волокнистые — базальтовая вата, стекловата и т.д.;
  • полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
  • напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

  • Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
  • Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.

Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см.
Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

Общие ошибки при строительстве

Самые встречаемые ошибки, которые возникают в процессе строительства:

  • Плохое усиление каркаса;
  • Применение дерева плохого качества;
  • Недостаточная паро- и гидроизоляция;
  • Неправильный шаг при установке вертикальных опор;
  • Слабый крепеж вертикальных опор.

Ошибки ухода за деревом

При строительстве каркасного жилища самостоятельно нельзя допускать ошибок.

Зачастую для возведения строения используется плохо высушенная древесина. Это является грубым недочетом. При высыхании дерева, меняется его форма. В итоге здание может покоситься, гвозди или саморезы могут быть выкорчеваны. Разрушению подвергнется и дом, и утеплитель, и отделка.

За древесиной требуется тщательно ухаживать, чтобы избежать возникновения дефектов и раннего повреждения, которое вызвано механическим воздействием, а также влиянием природных факторов.
