Садовые качели из металла – чертежи с размерами

Качели из металла: как сделать самому

Чтобы самостоятельно сделать металлические качели, нужно запастись такими материалами и инструментами:

• болгаркой;
• длинной трубой (прекрасное основание для крепления сидения);
• досками для создания скамейки;
• краской желаемого цвета;
• крепежными элементами;
• рамой с четырьмя углами. Она станет несущей в готовой конструкции;
• составными частями для цементного раствора;
• треугольной боковиной. Она должна быть сварена из нескольких перекладин;
• шлифовальной машинкой.

Теперь остается следовать заблаговременно продуманной последовательности действий. Процедура монтирования дачных качелей собственноручно проходит в несколько стадий:

1. Болгаркой требуется разрезать материал на отдельные элементы. Для удобства необходимо выбрать желаемый чертеж или схему и делать разрезы соответственно намеченным заготовкам.
2. Обработать доски наждачной бумагой или шлифовальной машинкой и сложить из них сиденье.
3. Все детали требуется объединить посредством крепежных элементов или сварки.
4. Вырыть четыре небольшие ямы, установить опоры и залить бетоном.
5. Покрасить в желаемый цвет.

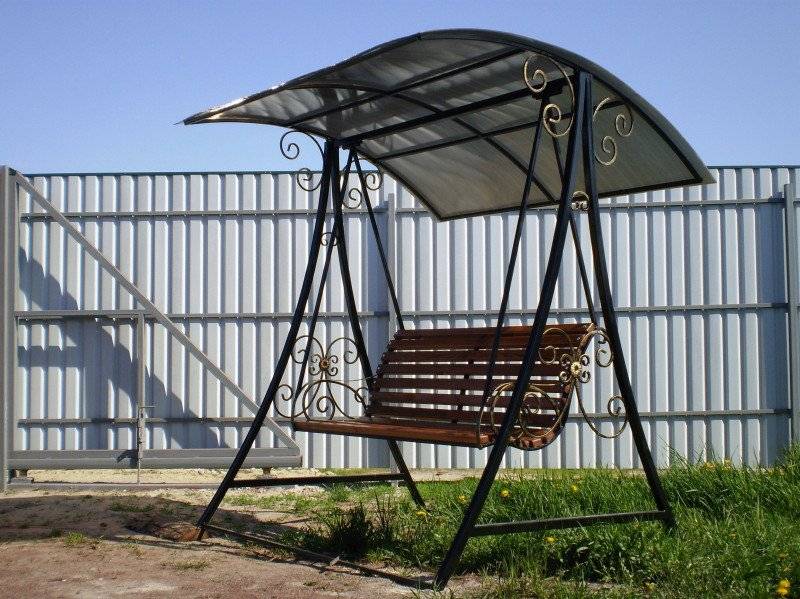

В конечном итоге получатся прекрасные дачные качели

Важно подобрать для себя подходящую схему. Она поможет не ошибиться с габаритами составных деталей

Подвешивание сидения

Теперь следует определиться со способом закрепления сидения к основной конструкции качелей. Иными словами, понять, как его лучше подвесить. Есть несколько вариантов:

• закрепить с помощью веревки или каната;
• при помощи металлических цепей;
• деталями для крепления, изготовленными из профильной трубы.

У каждого из способов есть преимущества и слабые места.

Веревка или канат не очень долговечные материалы, не устойчивые к воздействию атмосферных явлений и со временем из-за трения могут порваться. К тому же такие качели будет постоянно перекручиваться и запутываться. Этот вариант не очень надежен, хотя он простой и быстрый.

Цепи – долговечный материал, неподверженный воздействию атмосферы. Они имеют гальваническое покрытие и не разрушаются сильной коррозией. Установить довольно просто.

На верхней перемычке качели надо сварить 2 скобы с кольцами. На сиденье по углам сварить кольца со вставленными одинаковыми отрезками цепи.

Наверху они закрепляются попарно к кольцам. Для этого на кольце делают разрез и в него вставляют звено цепи. Затем место разреза заваривается. Конструкция долговечная, простая в изготовлении, но имеется один минус – она постоянно перекручивается и путается.

Третий способ с использованием профильной трубы наиболее подходит требованиям долговечности и безопасности. Для этого по бокам лавочки надо сварить 2 стоевых детали необходимой длины. Затем их прикрепляю к втулкам с запрессованными подшипниками. Это безопасный, долговечный и надежный метод.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь. Есть несколько простых правил, которых советуют придерживаться мастера:

• Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
• Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
• Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Варианты фиксации сидений

Фиксация сидения к каркасу может выполняться различными методами, но в любом случае она требует отдельной разработки механизма крепления.

Фиксация на пружину. К поперечной балке приваривается ушко с отверстием под пружину, аналогичное ушко устанавливается у окончания трубы крепления сидения. Далее, меду отверстиями продевается плотная пружина. Такая фиксация подходит преимущественно для садовых качелей и дополнительно выступает в роли ароматизатора для комфортного отдыха.

Фиксация при помощи анкера. Преимущественно используется для качелей, на которых планируется внушительная раскачка. Анкер представляет собой две металлические пластины, между которыми продето кольцо, зафиксированное на болт между пластинами. В данном случае труба от сидения качели приваривается к кольцу анкера.

Фиксация сидений из цепи. Самая распространённая фиксация для сидений на цепях кольца. Для этого к поперечной перекладине качели привариваются кольца, через которые продевается цепь. Цепь можно также фиксировать на крюк зафиксированный через кольцо, или сразу на крюк, размещенный на поперечной перекладине.

В магазинах строительных материалов также можно найти специальные анкеры-болты для крепления цепей от сидения к основному каркасу качели.

Садовые качели рекомендуется фиксировать с четырёх углов сидения для устойчивости, и возможность облокотится на спинку.

Качели из покрышек своими руками

Качели из колеса стали почти классикой — идея, взращенная американскими фильмами, где у каждой семьи во дворе висела такая конструкция, нашла свое отражение во многих сердцах. Хотите узнать как сделать качели из покрышек своими руками? Сейчас мы пройдемся по всем основным пунктам, которые помогут вам правильно выбрать резину, а также предложим три наиболее интересных варианта.

Достоинства и недостатки качелей из колеса

Основные достоинства качелей из шин:

• легко и быстро установить;
• нет проблем с эксплуатацией;
• бюджетность варианта;
• подходит как для подвижных игр, так и для отдыха.

Однако на основной недостаток тоже следует обратить внимание – качели из шин не так привлекательны внешне как, например, из бруса. Однако достоинства, все же, перевешивают данный недостаток

Выбор и подготовка резины

Материал выбирать нужно внимательно

Перед тем как собрать качели обратите внимание на производителя резины — конструкцию лучше делать из резины иностранных производителей. Секрет в том, что отечественные колеса слишком твердые, и сидеть на них не очень удобно

Диаметр колеса должен быть умеренным, все зависит от того, какую форму качелей вы выберете.

Подготовка резины начинается, в первую очередь, с ее промывки. Считается достаточным помыть с мылом или чистящим средством. Если вы будете использовать моющее средство, выталкивающее грязь из пор резины, то это будет намного эффективнее.

Три варианта самодельных качелей из шин

Каждая из нижеперечисленных конструкций  способна украсить участок и подарить детям и взрослым большое количество позитивных эмоций:

• вертикальные на веревке;
• балансир из покрышки в основе;
• горизонтальные на веревке.

Проект может быть и собственным, авторским — мы же даем вам интересные по нашему мнению идеи.

Вертикальные качели из шин на цепи

Вам понадобятся:

• покрышка;
• рым-болты;
• цепь/веревка
• карабин;
• опора (дерево либо стойка).

Для начала разровняйте площадку под будущие качели из подручных материалов. Это обезопасит ребенка в случае, если он захочет резко спрыгнуть. Далее следуйте этой простой инструкции:

1. Возьмите покрышку и ввинтите в нее рым-болты с одной стороны (желательно с двух сторон)
2. К крюкам рым-болтов привяжите веревки или присоедините цепи (их нужно крепить карабинами).
3. Подвесьте на нужную вам высоту (ориентируйтесь на рост ребенка). В качестве подвеса можно использовать заранее заготовленную А-образную конструкцию, либо дерево. Рассказывать как сделать опору мы не будем, т.к. уже рассказывали об этом в других статьях раздела.

Балансир из покрышки

Есть вариант сделать из покрышки качели для двоих — так называемый балансир. Для этого вам пригодятся:

• покрышка;
• доски;
• саморезы;
• молоток.

Как сделать качели из покрышки?

1. Разрежьте покрышку на две части — у вас получится две половинки, каждую из которых можно использовать.
2. К половинке шины прикручиваете саморезами отшлифованную прежде доску.
3. С обеих сторон доски проделываете отверстия и вдеваете туда кусок толстой веревки — это будут ручки.

Горизонтальные качели из покрышек

Качели из старых автопокрышек своими руками можно сделать и горизонтально — получится удобное раскачивающееся сиденье, на котором приятно отдохнуть не только детям, но и взрослым. Для этого вам понадобятся:

• покрышка;
• рым-болты;
• цепи либо толстая веревка;
• стойка.

Последовательность действий:

На выбранной шине с помощью рым-болтов создаются крепления для веревки (ввинчивать их нужно на плоской боковине по два болта с двух сторон)

Важно просчитать места, где вы будете ввинчивать рым-болты — иначе конструкция может перекоситься.
Подсоедините к крюкам либо цепь, либо веревку.
Подвешиваем готовую конструкцию на дерево или заранее собранный каркас.. Также вы можете поэкспериментировать с диаметрами колес

Изначально мы рекомендовали бы выбирать колеса средних размеров, однако, из маленьких колес вы также сможете создать интересную конструкцию — кроме того, если качаться вам наскучит, их всегда можно переделать в цветочные кашпо, которые будут смотреться не менее эффектно

Также вы можете поэкспериментировать с диаметрами колес. Изначально мы рекомендовали бы выбирать колеса средних размеров, однако, из маленьких колес вы также сможете создать интересную конструкцию — кроме того, если качаться вам наскучит, их всегда можно переделать в цветочные кашпо, которые будут смотреться не менее эффектно.

Как сделать качели своими руками из металла для всей семьи

Планируя построить своими руками качели из профиля для всей семьи, нужно, в первую очередь, исходить из комфортного расположения каждого человека. При составлении эскиза необходимо отталкиваться от следующих параметров:

• ширина сиденья для 1 человека – 50 см;
• высота сидушки должна быть комфортной, чтобы можно было самостоятельно отталкиваться от земли;
• расстояние от боковых опор до верёвки должно быть не менее 35 см, до цепи – 25 см;
• высота боковых опор должна соответствовать росту человека, оптимальные параметры – 1,7-2,5 м.

Качели с сиденьем на подшипниках своими руками из металла

Один из вариантов крепления посадочного места к верхней перемычке – это подшипники. Рассмотрим более подробно все особенности их установки.

Чертежи крепления подшипников

Не всегда можно найти два одинаковых подшипника нужного размера. В таком случае, следует приобрести специальный блок для крепления, в котором уже установлены требуемые изделия. Блоки крепятся на верхней горизонтальной перемычке через сквозные отверстия при помощи болтов.

ФОТО: newspasky.ruФОТО: vashaterrasa.ruФОТО: good.ctlx.ruФОТО: dskstenki.ru

Инструкция по изготовлению

Основной принцип изготовления качелей из металла практически не отличается, здесь единственное дополнение – это крепление подшипников. Более подробно весь процесс можно посмотреть на видео:

Watch this video on YouTube

Как смастерить качели из профильной трубы своими руками

Для увлекательных аттракционов можно использовать любой металлопрокат, например, круглого сечения, уголки или тавры, но именно профильные трубы обладают весомыми плюсами, по сравнению с аналогами:

• с такой формой удобно работать;
• стенки – это дополнительные рёбра жёсткости, соответственно прочность конструкции намного выше;
• они устойчивы к механическим воздействиям.

Однако их сложнее обрабатывать от коррозии, поэтому данному процессу следует уделить особое внимание. Предлагаем вместе с нами смастерить качели из профтрубы своими руками

Пошаговые фото помогут в нашей работе.

Чертежи качелей из профильной трубы с размерами

Для изготовления своими руками качелей можно использовать прямую профтрубу. Не менее красиво смотрятся конструкции из изогнутого металлопроката.

ФОТО: proekt-sam.ruФОТО: vseprotruby.ruФОТО: www.pinterest.ru

Пошаговая инструкция

Для того, чтобы смастерить качели из металлопрофиля, нам нужно подготовить следующие материалы:

• 5 профильных труб 40×40×2000 мм;
• 2 профильные трубы 20×20×1000 мм;
• 3 профильные трубы 20×40×1000 мм;
• доска длиной 1,5 м 20×90 мм – 7 шт.

Мастер-класс по изготовлению своими руками садовых качелей из профильной трубы.

Иллюстрация	Описание работы
	Состыковать две трубы длиной 2 м под углом 45º, разворот снаружи – 90º. Расстояние между нижними опорными точками должно получиться 1,6 м
	Уложить поперечный профиль 1 м сечением 20×20 мм² между трубами на расстоянии 70 см, отметить снизу линию стыковки и срезать её болгаркой
	Сварить стойки А-образной конструкции в верхней точке и местах крепления поперечин. Аналогичным образом все действия провести и со второй опорной стойкой
	Установить на боковые стойки верхнюю планку под углом 90º и приварить. Дополнительно приварить 2 «уха» для крепления сидения
	Приварить нижние рёбра жёсткости спереди конструкции и сзади
	Для того, чтобы изготовить сиденье из дерева на металлическом каркасе, нам понадобится профиль 20×40 мм. Сложить вместе 3 трубы, прихватить их сваркой, отступить от края 10 см и сделать разметку с шагом 12 см. Получится 6 одинаковых элементов
	Болгаркой выполнить, но не до конца, V-образные пропилы: первую и две последние отметки с обратной стороны, остальные – по линии разметки
	Согнуть каркас до желаемой формы, при необходимости, подпилить V-образные вырезы ещё больше. Места среза проварить, лишнюю длину можно срезать
	Разделить профиль, отшлифовать швы болгаркой, зачистить металлической щёткой и покрасить
	Для крепления досок в каждом профиле высверлить отверстия сверлом на 4 мм и закрепить доски при помощи саморезов. Изогнутый профиль зафиксировать по краям и ровно посередине сиденья
	Получится сиденье правильной анатомической формы.
	К профилю возле спинки прикрутить уголок, к которому будет крепиться одна часть цепи
	С другой стороны профиля просверлить отверстие, вставить болт и закрутить его гайкой – это будет крепление для второй цепочки
	Закрепить цепи на карабинах в ушках на верхней перекладине

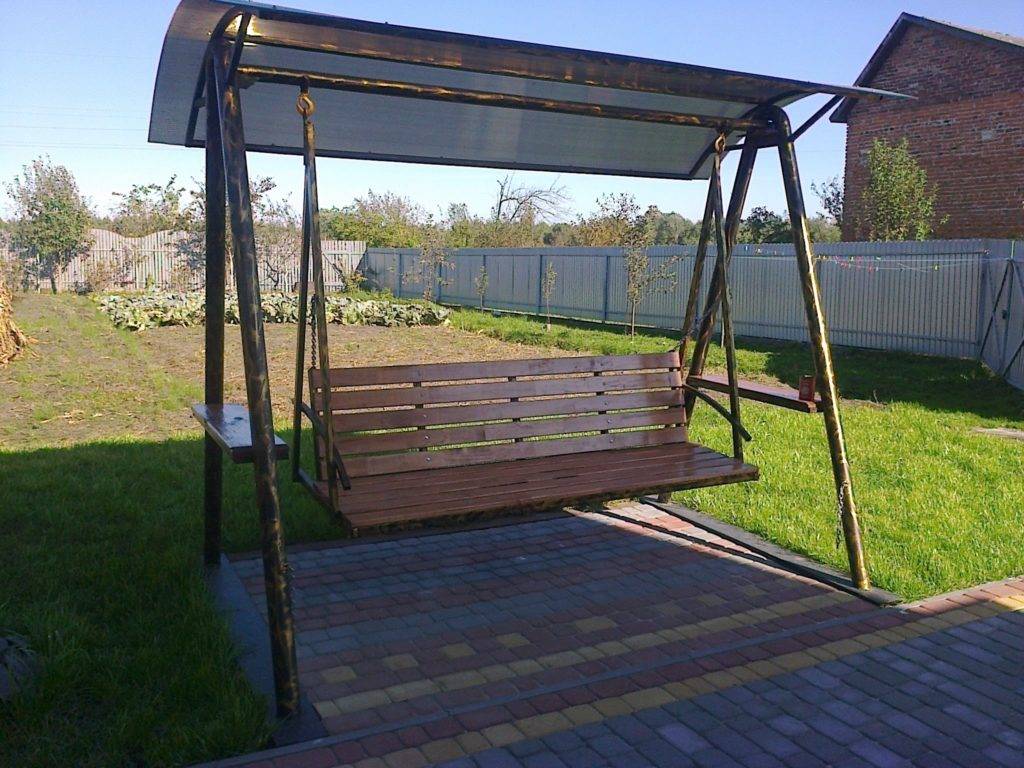

	Вот такие качели получились всего за пару дней

Более подробно весь мастер-класс можно посмотреть на видео:

Watch this video on YouTube

Конструкция качелей из металла

Для постройки надежной и органично вписывающейся в ландшафтный дизайн конструкции, необходимо разобраться, какой материал наиболее подходит для этих работ. А также просмотреть фото качелей из металла, сделанных своими руками.

Из какого металла выполняется рама для качелей

Для сварных изделий эффективно применять уголки, тавры, круглые трубы. Но оптимальный вариант – профильный тип, поскольку они:

• удобны в работе;
• за счет стенок образуются ребра жесткости (повышаются прочностные характеристики);
• высокий уровень стойкости к повреждениям механического типа.

Если рассматривать профильные трубы со стороны недостатков, то можно выделить лишь:

• возникновение трудностей при сгибании (необходимо специальное приспособление);
• требуется использование эффективных мер защиты от коррозийных изменений.

Чтобы сделать взрослые или детские качели из металла своими руками согласно схеме, следует определиться с профилем, он может быть различной формы. Чаще всего используют такие трубы:

• овальные для изготовления гнутых элементов качели (сидений, подлокотников, арок);
• квадратные/прямоугольные необходимы для стоек и распорок (деталей с серьезной нагрузкой);
• плоские для дополнительных элементов конструкции.

Металлические качели могут монтировать при помощи стоек, которые бетонируют в земле (стационарный тип) или крепят к раме за счет использования анкерных болтов, забитой в землю арматуры (мобильный вариант). Переносные изделия особенно актуальны для сезонного применения, их проще определить в закрытое помещение для хранения на зиму.

Если сравнить по устойчивости, то качели А-образные, имеющие перемычку в нижней части, лучше, чем П-образные, хотя вторые не вызывают сложностей при сборке. Здесь для надежности потребуется глубокое вкапывание с заливкой бетона. Если изготавливают мобильные качели, то используют опоры Л-образного типа для повышения уровня устойчивости.

Подвесить лавку качели из металла, собранную своими руками, можно посредством применения:

• хомутов с крючками;
• анкерных болтов с петлями, которые устанавливают в отверстия, сделанные в верхней перекладине;
• шарикоподшипников (во избежание скрипа нужно их периодически смазывать).

Важно! Чтобы надежно и надолго соединить профильные трубы с перекладиной, необходимо использовать подшипники.

Сиденье качели из металла, изготовленной своими руками, подвешивают при помощи веревки, цепей, троса, профильных труб. У каждого из этих способов есть как преимущества, так и недостатки, которые следует учитывать при выборе конкретного варианта. Веревка – простой тип подвеса, но не долговечный, цепь и трос склонны ржаветь, не спасает и их окрашивание в местах соединения.

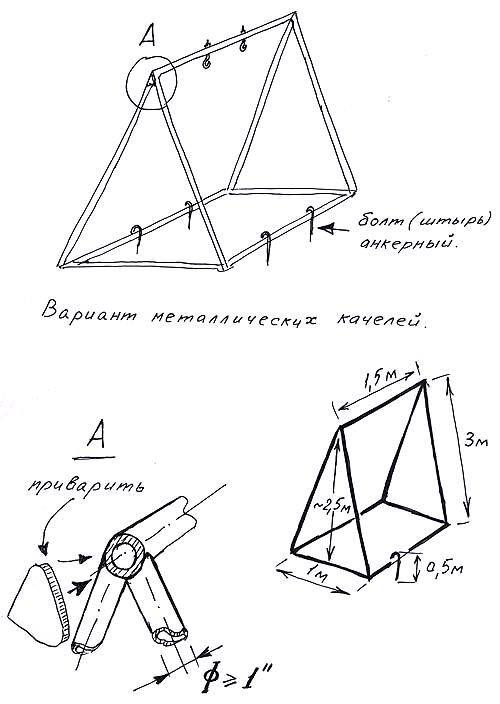

Чертежи самодельных качелей для дачи из металла

Определиться с выбором того или иного варианта металлической конструкции поможет обзор самых распространенных чертежей устройства для качания на открытом воздухе.

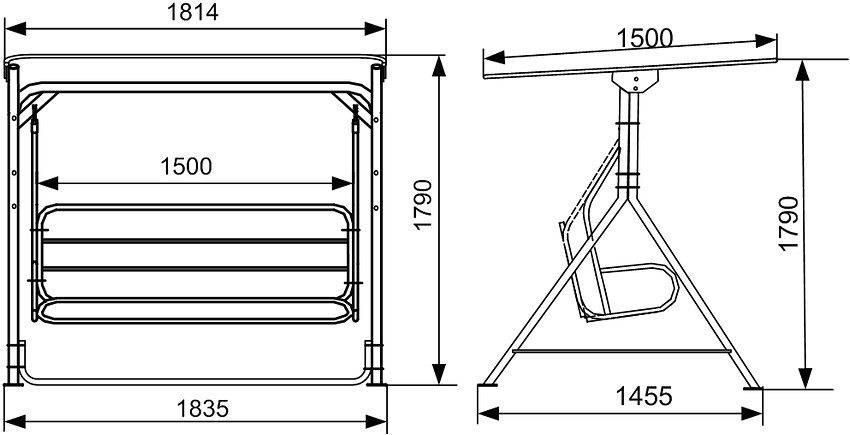

Чертежи и размеры

Составляя чертежи садовых качелей, надо показывать их габариты в трех плоскостях. Начинают с суммарной ширины (которая определяется по фасадной части конструкции). Вторая цифра показывает, какова глубина каркаса. Третье число означает высоту. Нежелательно использовать большие качели в уличных навесах или беседках.

Но в любом случае требуется ориентироваться на особенности конкретного ландшафта или помещения, чтобы схема была составлена правильно

Если предстоит поставить качели просто под деревьями, где есть свободное место, можно обращать внимание на одну ширину. При этом стоит учитывать, что сиденье на 400-500 мм меньше, чем расстояние между боковыми стойками

Планируя сделать подвесную скамейку для семейной пары с 1 ребенком, можно ограничиться шириной 1,6 м. А вот для троих взрослых потребуется уже от 180 до 200 см.

Точно такие же габариты стараются придать задним сиденьям автомобилей, так как они позволяют свободно рассаживаться всем без намека на стеснение. Если планируется пользоваться качелями в одиночку, хватит и сиденья шириной 1 м. Делать конструкцию крупнее — значит, уже тратить зря строительные материалы. В чертежах требуется отразить толщину круглых труб для изготовления стоек и иных деталей. Их диаметр может варьироваться от 3,8 до 6 см.

Допустимая толщина стенок колеблется от 0,1 до 0,15 см. Увеличивая эти показатели, можно нарастить прочность. Однако общая плата тоже существенно вырастает. В частном саду уместно монтировать качели из трубы сечением 3,8-4,5 см. При этом толщина трубки может ограничиться 1,2 мм. Более серьезные параметры нужны уже для качелей, вывешиваемых в общественных местах.

На чертеже А-образного каркаса указывают:

• фланцы;
• рым-гайки;
• простые гайки;
• болты;
• стягивающие раму элементы;
• перекладины;
• стойки опорных рам.

Полезные советы

Чтобы качели из металла, сделанные своими руками, на цепях или другом подвесе служили долго и надежно, необходимо придерживаться следующих рекомендаций:

• использовать качественный расходный материал;
• не экономить на крепежных элементах;
• не игнорировать обработку антикоррозийным составом;
• деревянные бруски обрабатывать грунтовкой;
• для защиты от солнца и атмосферных осадков использовать навес;
• для комфортного использования сшить мягкие декоративные элементы в виде подушек, сиденья, чехла с применением непромокаемого материала и поролона.

Кроме этого, для большей оригинальности и привлекательного внешнего вида стойки рекомендуется украсить узорами. Вокруг качели высадить многолетники, установить декоративный заборчик, обустроить детскую игровую зону.

Имея массу положительных характеристик, чего нельзя сказать об остальных материалах для сборки самодельных конструкций, металлические изделия нуждаются в периодическом и правильном уходе. Это связано с риском появления ржавчины на них.

Нужно время от времени производить осмотр садового объекта, делать зачистку поржавевших участков, при необходимости подкрашивать их. Но сначала следует обработать проблемные места при помощи преобразователя ржавчины, чтобы предотвратить окислы в защитную пленку. И только потом можно приступать к окрашиванию поверхности.

Во избежание появления неприятного скрипа стоит использовать масло. Такой прием позволяет продлить эксплуатационный срок качели. Цепи на зиму желательно убрать в сухое помещение.

Как изготовить своими руками?

Определившись с подходящим видом качелей и с их величиной, можно уже приниматься за работу. Если нет опыта обращения со сварочной техникой, надо предпочитать сборно-разборные изделия. Сделать их можно путем связки составных частей гайками и болтами

Важно учитывать, что резьба в местах стыков может планомерно расшататься. Это провоцирует люфт, а со временем и разрушение конструкции

Потому надо предусмотреть возможность подтягивания крепежных изделий. Чтобы получить каркас в виде буквы А, используются две железные перекладины, соединяемые в верхней части. На половине высоты размещают перемычку, помогающую сделать качели жестче.

Изготовление дачных самодельных качелей из листового железа практически невозможно, в большинстве случаев их делают из трубы.

Для навеса качелей часто используют:

• брезент;
• текстиль;
• древесную крышу с мягкой черепицей.

Оптимальным решением являются, однако, не эти материалы, а поликарбонат. Они прочны и пропускают солнечный свет практически полностью, дополнительно рассеивая его. В большинстве случаев стараются все же качели для дачи, даже если они делаются на подшипниках, сварить — ведь это куда надежнее, чем прикручивание основных частей болтами. Готовясь собрать таким способом качели для детей, кроме сварочного аппарата, нужно взять:

• уровень строительный;
• угловую шлифовальную машину;
• дрель с электрическим приводом;
• комплект сверл по дереву и металлу;
• шуруповерт;
• саморезы, способные удержать листы поликарбоната;
• гаечные ключи различной величины.

Из материалов готовят:

• трубчатый и уголковый профили;
• дощатый или брусчатый профиль;
• гайки и шайбы;
• болты с частично потайными головками;
• крепежные части из нержавеющих марок стали (либо из ржавеющих, но с цинковым слоем);
• анкеры;
• поликарбонат;
• приспособления для защиты металлического каркаса;
• вещества, защищающие древесину от разложения.

Типичная схема подразумевает, что в самом низу используют опорные прямоугольные рамы. Боковые части выполняются из парных свариваемых труб. Размещаемая по горизонтали перекладина поможет подвесить скамейку. Каркас целесообразно собирать с боковых частей, а не из центра. Трубы размечают и нарезают с использованием УШМ.

Эти пары сваривают между собой, получая Л-образные идентичные блоки. Острые верхние концы деталей спиливают на одинаковом уровне. Такой шаг поможет сделать малую опорную площадку, на которой станет фиксироваться перекладина горизонтали. Чтобы исключить ошибки, требуется применить заранее сделанные шаблоны. Боковины наваривают на опорную прямоугольную раму, только после этого работают с горизонтальной перекладиной.

Боковые стойки ставят вертикально, а балку монтируют параллельно основанию. Как раз для полного контроля этих моментов применяют строительный уровень. Лишь после окончания таких работ можно приниматься за подготовку скамейки. Основание для нее делают из стальных уголков. Скамья чаще всего ставится под углом 120 градусов относительно сиденья.

Точно изогнуть уголок можно, надрезав одну из его полочек треугольником под углом 60 градусов. Каркас сиденья надо делать, сваривая прямоугольный профиль. Боковины соединяют по краям, используя горизонтальные перемычки. Соединять требуется и те участки, в которых конструкция изогнута.

Качели для дачи своими руками: фото и классификация изделий

Традиционными материалами для изготовления уличных качелей для дачи своими руками являются металл и древесина. В целях улучшения надежности и внешних характеристик можно совместить данные материалы, а также частично украсить металлическую конструкцию декоративной ковкой.

Яркие качели-кокон, подвешенные к ветке дерева

Полезный совет! Для изготовления сиденья могут быть использованы любые подручные материалы, которые могут остаться на участке после строительства дома или проведения ремонтных работ.

Для строительства можно использовать:

• брусья;
• пластик;
• прочный канат;
• металлические трубы;
• старые кресла или стулья, с которых необходимо предварительно удалить ножки

Комфортные качели подойдут для сна на свежем воздухе или чтения

Владельцы автомобилей могут пустить в ход старые автомобильные покрышки. Они отлично будут сочетаться с клумбами, изготовленными из аналогичного материала.

Классификация качелей для дачи своими руками

Существует большое количество оригинальных и удобных качелей, способных украсить ландшафт любого дачного участка.

Условно их можно разбить на три большие категории:

мобильные – изделия имеют облегченную переносную конструкцию, благодаря чему качели можно перемещать по участку в любое удобное место, например, в дом, на веранду, в беседку или под навес во время дождя;

Мобильный вариант качелей с основой из металла

семейные – изделия с массивной и увесистой конструкцией. По своему устройству они напоминают скамейки без ножек с большой и высокой спинкой. За счет больших габаритов на сиденье может уместиться вся семья. Чтобы эксплуатация подобных качелей была безопасной, их надежно закрепляют на раме П-образной формы. В качестве фиксаторов используются прочные тросы или толстые цепи. Если организовать над качелями крышу или тентовый навес, ими можно пользоваться даже под дождем;

Уютные качели, расположенные на открытой террасе

детские – особая категория изделий, как правило, имеющих форму лодочек или подвесных кресел. К конструкциям выдвигаются особые требования в отношении каркаса, который должен соответствовать всем нормам безопасности. Совсем маленькие дети могут пользоваться качелями только в присутствии взрослых и при применении специальных ремней. С их помощью малыш фиксируется на сидении и потому не сможет выпасть.

Детские качели с металлическим каркасом, покрашенные в яркие цвета

Разновидности и фото качелей на даче своими руками

Качели могут быть классифицированы и по другим признакам. Различают следующие виды изделий по типу конструкции:

гамачные – подвешиваются на перекладину из металла. В качестве заменителя перекладины может служить дерево с толстой и прямой нижней веткой. Во время использования такой конструкции у человека создается впечатление будто он парит над землей. Подобные качели пользуются большим спросом у тех, кто увлекается чтением книг;

Качели-гамак – отличный вариант для релаксации и любования природой

Обратите внимание! Гамачные изделия, при условии соблюдения технологии изготовления, способны выдерживать весовую нагрузку до 200 кг. одиночные – изделия с различными видами конструкций, не нуждающиеся в установке дополнительных перекладин

Эти качели характеризуются быстрой системой монтажа, при этом они могут устанавливаться в любом месте. Для изготовления применяются самые разные материалы;

одиночные – изделия с различными видами конструкций, не нуждающиеся в установке дополнительных перекладин. Эти качели характеризуются быстрой системой монтажа, при этом они могут устанавливаться в любом месте. Для изготовления применяются самые разные материалы;

Красивые подвесные качели в саду частного дома

подвесные – конструкции представляют собой сиденье, подвешиваемое на несколько веревок или цепей. Веревки крепятся по бокам. Благодаря применению различных материалов, которые позволяют сделать изделие прочным, комфортным и легким, качели подвесного типа могут иметь различную форму и размеры;

Уютные подвесные качели из ткани, созданные своими руками

шезлонги – изделия могут вместить семью, состоящую из двух взрослых и одного ребенка. Качели обладают особой конструкцией, которая предполагает фиксацию в единственной точке крепления, что позволяет устанавливать их в комнате. Материалом для изготовления служит специальный сплав металлов. Несмотря на кажущуюся воздушность, эти изделия очень прочны.

Большие семейные качели с металлическим каркасом

Садовые качели в виде лавочки

Составляя чертежи такой конструкции, следует исходить из того, что ширина посадочного места для одного человека должна быть не менее 0,5 м. Высота лавочки над землей выбирается такой, чтобы было удобно отталкиваться ногами при качании. Она может качнуться вбок, поэтому чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м. Высота стоек над землей выбирается 1,7 — 2,5 м в зависимости от способа качания — сидя или стоя. Для лавочки делается отдельный чертеж с указанием размеров и угла наклона спинки.

Ширина посадочного места для одного человека должна быть не менее 0,5 м

Подготовка материалов

Чтобы качели для нескольких человек были прочными, но не громоздкими, их делают из профильных труб. Для постройки потребуются:

• профиль с шириной стенки 40 — 70 мм и толщиной 1 — 2 мм (зависит от количества людей) для стоек и перекладины;
• прямоугольные трубы сечением 15 — 20 мм для изготовления перемычек, каркаса для скамейки;
• деревянные бруски 30×30 мм для обшивки лавочки, но подойдет 20×50 или 30×70;
• веревка, цепь или иной подвес, способный выдержать 250 — 300 кг;
• 6 рым-болтов с гайками и граверными шайбами для подвешивания сиденья;
• краска по металлу и лак для покрытия деревянных брусков.

Чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м

Пошаговая инструкция

Сборка качелей с А-образными стойками производится следующим образом:

1. Для стоек отрезаются 4 трубы длиной по 2,5 м, для перекладины между ними — 2,1 м.
2. Края труб обрезаются под углом 30⁰ и попарно свариваются в виде равнобедренных треугольников.
3. Отступив от вершины на 2 м, приваривается горизонтальная перемычка размером 1,038 м.
4. К вершинам стоек, разнесенных на 2 м, приваривается перекладина. Ее концы выступают на 50 мм с обеих сторон.
5. Для скамейки нарезаются деревянные бруски длиной по 1,5 м, ошкуриваются и покрываются лаком.
6. На приготовленный каркас лавочки с приваренными креплениями для подвески их крепят болтами с шагом 20 — 25 мм. Расстояние между брусками в зависимости от их размера можно увеличивать или уменьшать.
7. Готовое сиденье подвешивается к перекладине с помощью рым-болтов, закрепленных в просверленных в ней отверстиях.
8. На расчищенной площадке выкапываются 4 ямки глубиной 0,45 — 0,5 м.
9. Для заливки подготавливается бетонная смесь из цемента, песка и воды в пропорции 1:2:3.
10. Дно ямок засыпается песком слоем в 10 см, устанавливаются опоры. Свободное пространство заполняется камнями и заливается бетоном.
11. Качели испытывают в действии через 3 — 4 дня, когда бетон полностью затвердеет.
12. Если недочетов не обнаружено конструкция окрашивается.
